Rubans LED sous placard qui ne fonctionnent pas

Pour dépanner un ruban LED sous placard qui ne fonctionne pas, partez du symptôme puis isolez le circuit dans cet ordre : alimentation et tension → connecteurs et polarité → contrôleur ou variateur → segment du ruban. Si vous constatez une surchauffe, une odeur de brûlé, des étincelles, une isolation endommagée ou une fusion, coupez l’alimentation et arrêtez les tests habituels.

Une panne de ruban LED sous placard concerne le système complet : ruban, alimentation ou driver LED, connecteur, contrôleur, variateur, point de coupe et contacts en cuivre. Le contexte de ces composants connectés est détaillé dans les accessoires pour rubans LED et éclairage de placards.

Le symptôme visible sert d’abord à localiser la zone de panne, puis un test ciblé permet d’isoler le composant. Une installation qui n’a jamais fonctionné oriente davantage vers un problème de compatibilité, de câblage ou de connexion, tandis qu’une installation auparavant fonctionnelle peut aussi présenter une connexion dégradée, un défaut de commande, une alimentation instable ou un segment endommagé.

Signal d’arrêt : en présence de chaleur anormale, d’odeur de brûlé, d’étincelles, d’isolation endommagée ou de matériau fondu, coupez l’alimentation et ne poursuivez pas les essais sous tension.

Symptômes de panne avant de tester le ruban LED

Le motif de panne réduit le nombre de causes à tester sans confirmer à lui seul le composant défaillant. Distinguez d’abord une panne totale, une panne locale, un fonctionnement intermittent et une panne apparue juste après une modification du ruban.

Une installation qui n’a jamais fonctionné oriente d’abord vers la compatibilité, le câblage, la polarité ou une connexion. Un ruban qui fonctionnait auparavant puis s’est arrêté oriente aussi vers une alimentation devenue instable, un contact dégradé, un défaut de commande ou un segment endommagé. Dans les deux cas, confirmez la zone par un test avant de remplacer une pièce.

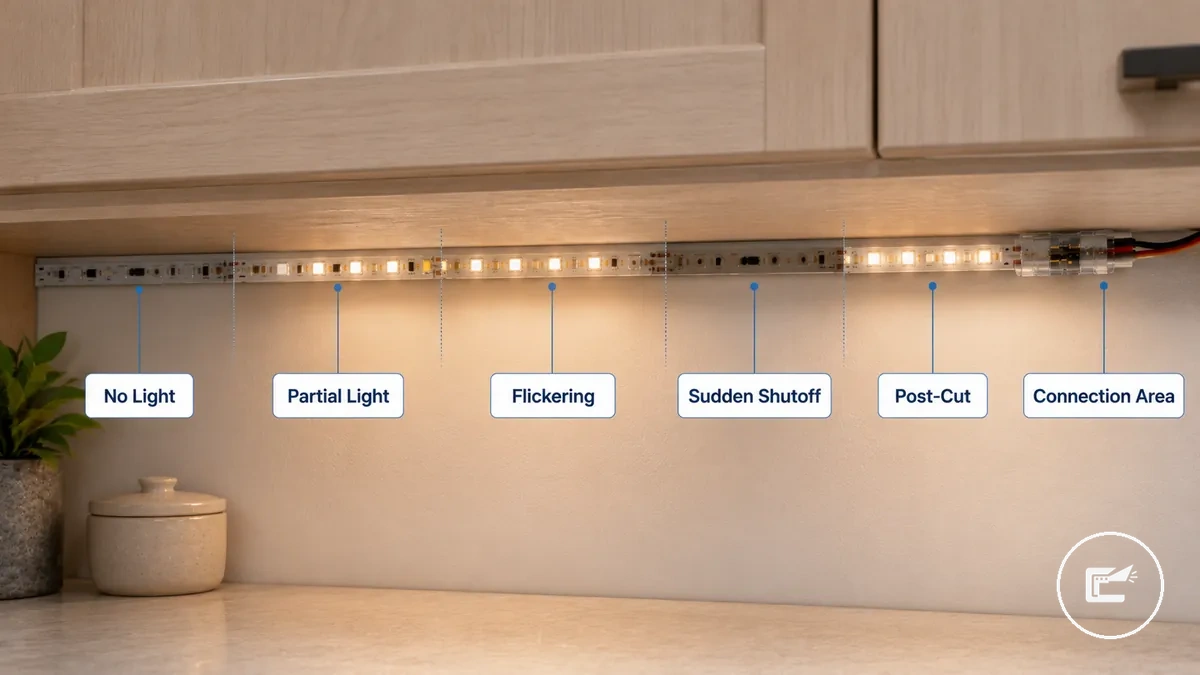

L’image ci-dessous regroupe les principaux symptômes visibles. La liste qui suit associe chaque symptôme à la première zone de vérification afin d’éviter de tester les composants au hasard.

Commencez par la vérification la plus proche du symptôme, puis élargissez le diagnostic seulement si ce premier contrôle n’explique pas la panne.

• Absence de lumière : vérifiez d’abord la source d’alimentation, la connexion de l’adaptateur et la concordance de la tension nominale ; si tout le ruban reste sans réponse, poursuivez vers le contrôleur puis les connexions.
• Lumière partielle : repérez précisément l’endroit où l’éclairage s’arrête ; une frontière nette oriente vers une connexion, une piste ou un segment local.
• Scintillements : inspectez d’abord les contacts et le connecteur, puis le variateur ou l’alimentation si le scintillement concerne une zone plus large.
• Arrêt soudain : contrôlez le chemin d’alimentation et l’échauffement ; un arrêt qui revient dans les mêmes conditions doit être traité comme un défaut récurrent, pas comme un incident isolé.
• Panne après coupe : inspectez la ligne de coupe, les pastilles en cuivre et l’alignement des contacts au niveau du segment modifié.
• Panne après reconnexion : vérifiez le serrage du connecteur, la polarité et la continuité de la zone reconnectée avant d’incriminer le reste du ruban.

Absence de lumière, lumière partielle, scintillements et arrêt soudain

La zone touchée est un indice important. Une panne de tout le ruban est compatible avec une perte d’alimentation ou de commande, tandis qu’une panne limitée à un segment oriente davantage vers une connexion locale, une piste ou une section du ruban.

• Absence de lumière : si tout le ruban est éteint, commencez par l’alimentation et le chemin de commande.
• Lumière partielle : si seule une section est sombre, localisez la frontière entre la zone allumée et la zone éteinte, puis inspectez la connexion ou la piste à cet endroit.
• Scintillements : s’ils sont intermittents, recherchez d’abord un contact instable ; s’ils concernent tout le ruban, vérifiez aussi l’alimentation ou le variateur.
• Lumière faible : si l’affaiblissement est global, vérifiez que l’alimentation est adaptée à la tension nominale et à la charge totale du ruban.
• Arrêt soudain : s’il survient avec un échauffement anormal, coupez l’alimentation ; sans signe de danger, isolez ensuite alimentation, commande et ruban dans cet ordre.

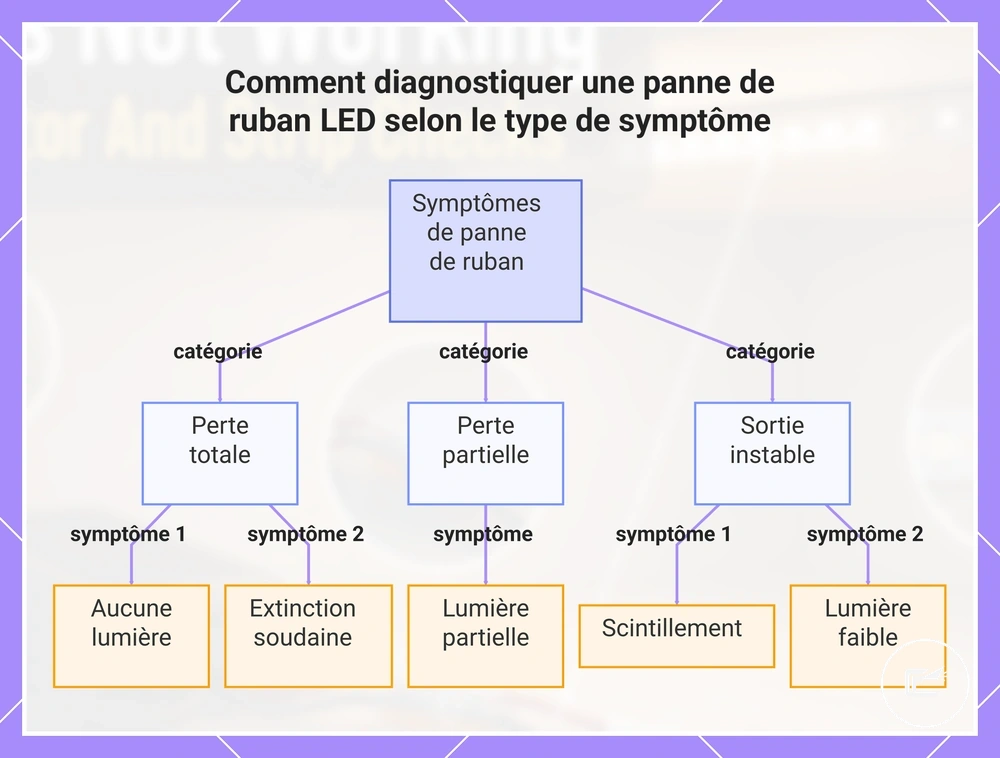

Ce graphique regroupe les symptômes de panne de ruban LED en trois catégories pour aider à identifier la cause sous-jacente.

Problèmes après avoir coupé, prolongé ou reconnecté le ruban

Quand la panne apparaît immédiatement après une coupe, une rallonge ou une reconnexion, le point modifié est la zone de diagnostic prioritaire. Vérifiez ce segment avant de rechercher une panne ailleurs dans l’installation.

• Point de coupe : vérifiez que la coupe a été faite sur le repère prévu ; une coupe qui traverse le circuit ailleurs peut interrompre le segment suivant.
• Pastilles en cuivre : vérifiez qu’elles sont intactes, suffisamment exposées et réellement en contact avec le connecteur ou la soudure.
• Ajustement du connecteur : vérifiez qu’il correspond à la largeur du ruban et que ses contacts tombent sur les pastilles prévues.
• Polarité : sur un ruban polarisé, alignez les repères + et − ; sur un ruban multicanal, respectez également l’ordre des contacts.
• Câble de prolongation : vérifiez chaque jonction du câble ; une connexion desserrée ou incomplète peut provoquer scintillement ou section morte.
• Reconnexion : si le défaut disparaît après une remise en contact correcte, la cause se situe probablement dans la jonction plutôt que dans le segment intact.

Problèmes d'alimentation, de driver et de tension

Quand un ruban LED reste éteint, faiblit, scintille ou s’arrête, l’alimentation ou le driver LED peut être en cause. Vérifiez d’abord le chemin d’alimentation, car une alimentation absente, instable ou inadaptée peut produire les mêmes symptômes qu’un ruban défectueux.

Deux relations sont décisives : la tension nominale de l’alimentation doit correspondre à celle exigée par le ruban, et la capacité disponible de l’alimentation doit couvrir la charge totale connectée. Une tension inadaptée peut empêcher le fonctionnement normal ; une alimentation sous-dimensionnée peut provoquer un affaiblissement, un arrêt sous charge ou un fonctionnement instable.

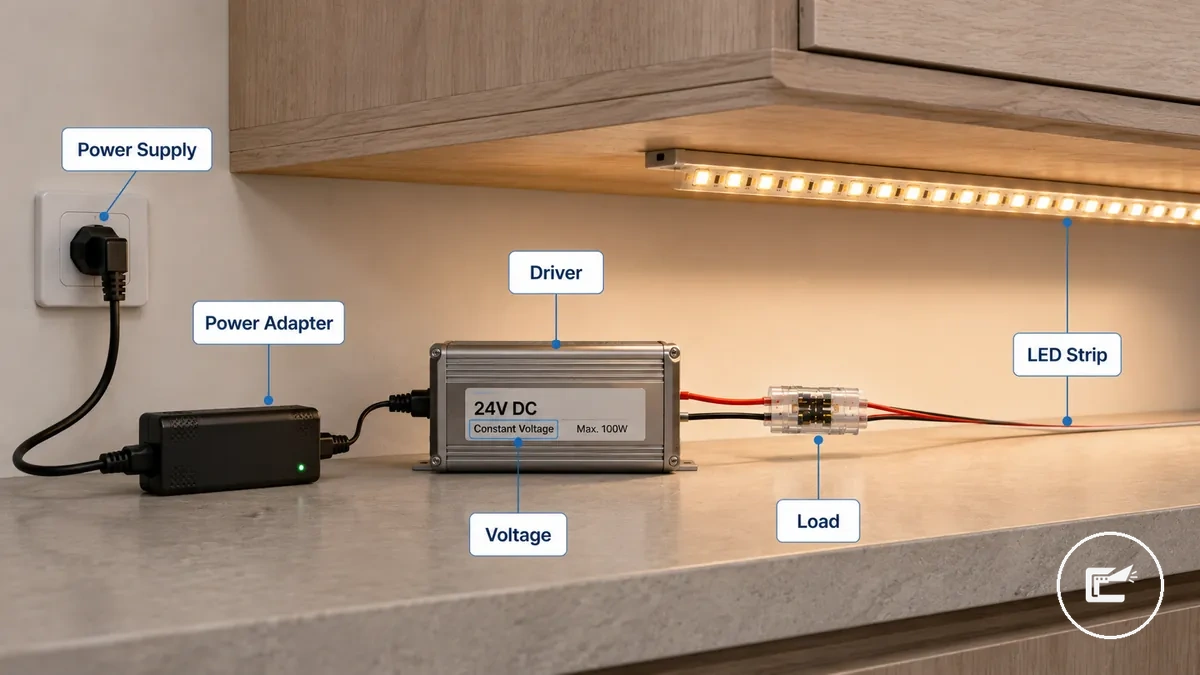

L’image localise l’adaptateur, le driver, l’étiquette de tension et l’entrée du ruban. Le tableau relie ensuite chaque élément d’alimentation à sa condition de panne, au symptôme attendu et à la vérification la plus utile.

Partie d'alimentation	Attribut ou condition	Symptôme possible	Prochaine vérification
Adaptateur secteur	Connexion desserrée ou instable	Scintillements, affaiblissement ou absence de lumière	Vérifiez que la fiche et les connexions accessibles sont correctement engagées avant de tester d’autres pièces.
Alimentation	Tension nominale différente de celle exigée par le ruban	Absence de lumière ou fonctionnement anormal	Comparez la tension indiquée sur l’alimentation avec la tension nominale du ruban ; elles doivent correspondre.
Driver LED	Puissance ou courant disponible insuffisant pour la charge totale	Affaiblissement, instabilité ou arrêt pendant l’utilisation	Vérifiez que la capacité nominale du driver couvre le ruban et les accessoires alimentés par la même sortie.
Circuit d’alimentation	Charge excessive ou défaut provoquant un échauffement	Arrêt, chaleur ou fonctionnement instable	En cas de surchauffe, coupez l’alimentation et arrêtez les tests ; sinon, réduisez le diagnostic à un composant à la fois.
Driver LED	Sortie défaillante ou instable	Absence de réponse, scintillements ou arrêt répété	Si une alimentation connue compatible fait fonctionner le ruban, le driver d’origine devient la zone de panne prioritaire.

Avant de tester plus loin, confirmez tension nominale, capacité de l’alimentation et charge connectée. Si l’étiquette, le type de ruban ou la configuration ne sont pas clairs, utilisez les vérifications de compatibilité.

Défauts de contact, de polarité et d'ajustement du connecteur

Quand un ruban LED reste éteint, scintille ou présente une section morte, un connecteur peut interrompre le courant même si le ruban et l’alimentation sont fonctionnels. Contact, polarité et ajustement doivent donc être contrôlés avant de conclure à une panne du ruban.

Un connecteur doit correspondre à la largeur du ruban et à la disposition de ses contacts. Sur un ruban polarisé, les repères + et − doivent être alignés ; sur un ruban multicanal, l’ordre des contacts doit également correspondre. Un clip peut sembler fermé alors qu’un contact métallique n’appuie que partiellement sur une pastille en cuivre, ce qui favorise un fonctionnement intermittent.

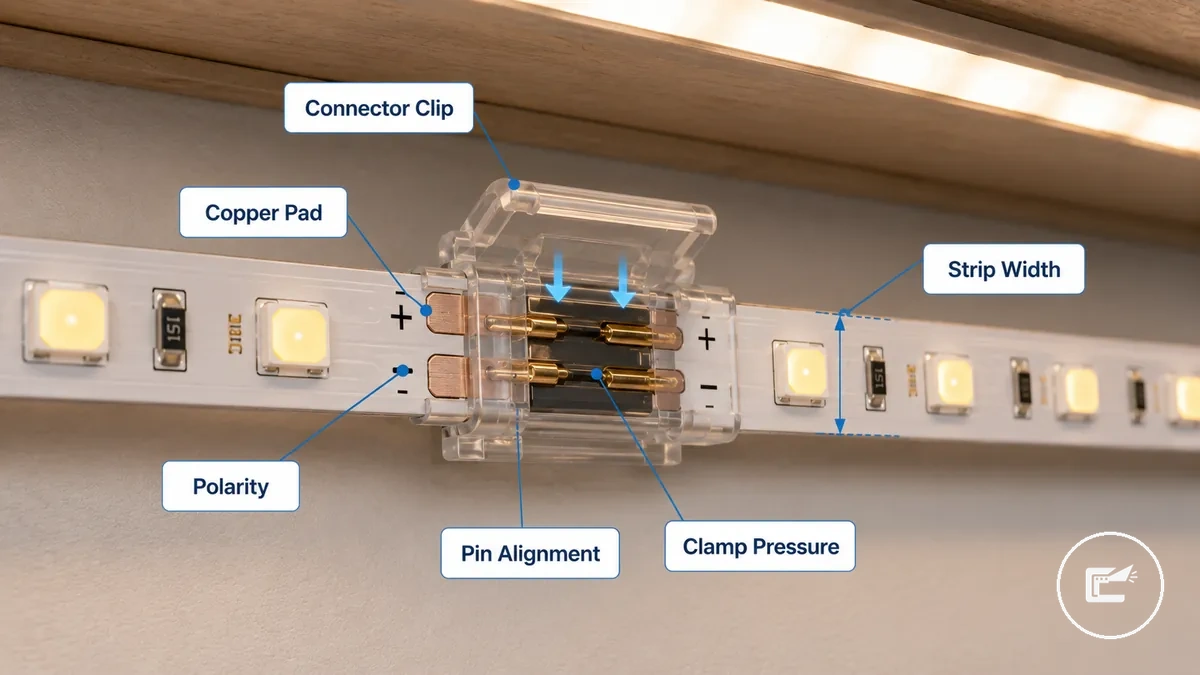

L’image ci-dessous montre la zone de contact à inspecter. Recherchez surtout un décalage entre le contact métallique et la pastille en cuivre, un connecteur mal dimensionné ou un serrage insuffisant.

La liste de contrôle distingue un mauvais contact réparable d’un connecteur incompatible. Une reconnexion peut corriger le premier ; le second exige un connecteur dont les dimensions et les contacts correspondent au ruban.

• Contact du connecteur : vérifiez que chaque contact métallique appuie complètement sur la pastille en cuivre correspondante.
• Polarité : vérifiez les repères + et − lorsque le ruban est polarisé ; une inversion empêche le fonctionnement normal de la section concernée.
• Largeur du ruban : vérifiez que le connecteur est conçu pour la largeur réelle du ruban, sans jeu ni contrainte.
• Disposition des contacts : vérifiez que le nombre et l’ordre des contacts correspondent au type de ruban et à ses canaux.
• Pression de serrage : vérifiez que le clip maintient le ruban sans mouvement ; un contact qui bouge peut provoquer des scintillements.
• Pastilles en cuivre : vérifiez qu’elles sont intactes, propres et suffisamment engagées dans la zone de contact.

Un mauvais contact se reconnaît souvent à un comportement intermittent ou à une amélioration après remise en contact. Un ajustement incompatible reste non fiable même après repositionnement, car la largeur ou la disposition des contacts ne correspond pas au ruban.

Problèmes de contrôleur, de variateur, de télécommande et de réinitialisation

Quand le ruban s’allume mais répond mal aux commandes, change de couleur de façon incorrecte, ne varie pas en intensité ou ignore la télécommande, la panne peut se situer dans le chemin de commande plutôt que dans le ruban lui-même.

Vérifiez d’abord la pile et l’appairage de la télécommande, puis le contrôleur ou le variateur. Le dispositif de commande doit être compatible avec le type de ruban, sa tension et la charge qu’il commande ; sur un ruban multicanal, une mauvaise correspondance des canaux peut aussi produire des couleurs incorrectes ou des commandes incohérentes.

Lorsque la configuration le permet, un test de contournement effectué uniquement sur le côté basse tension et avec une connexion connue compatible peut séparer le ruban du dispositif de commande. Si le ruban fonctionne ainsi, le contrôleur ou le variateur devient la zone de panne prioritaire ; s’il reste en panne, poursuivez vers l’alimentation, les connexions ou le ruban. N’improvisez pas de connexion sur le secteur.

1. Télécommande : vérifiez la pile, l’orientation de la pile et la réponse du récepteur.
2. Appairage : si le système exige un appairage, restaurez-le selon la procédure du contrôleur ; une perte d’appairage peut supprimer la réponse aux commandes.
3. Réinitialisation : vérifiez si une réinitialisation ou un changement de réglage a modifié le mode, le canal ou l’état de commande.
4. Variateur : vérifiez qu’il est adapté au type de ruban et à la charge ; une incompatibilité peut se manifester par une variation irrégulière ou des scintillements.
5. Contournement : si une connexion directe basse tension, sûre et compatible est possible, observez le ruban sans le dispositif de commande. Un fonctionnement normal dans cette configuration isole la panne vers la commande.

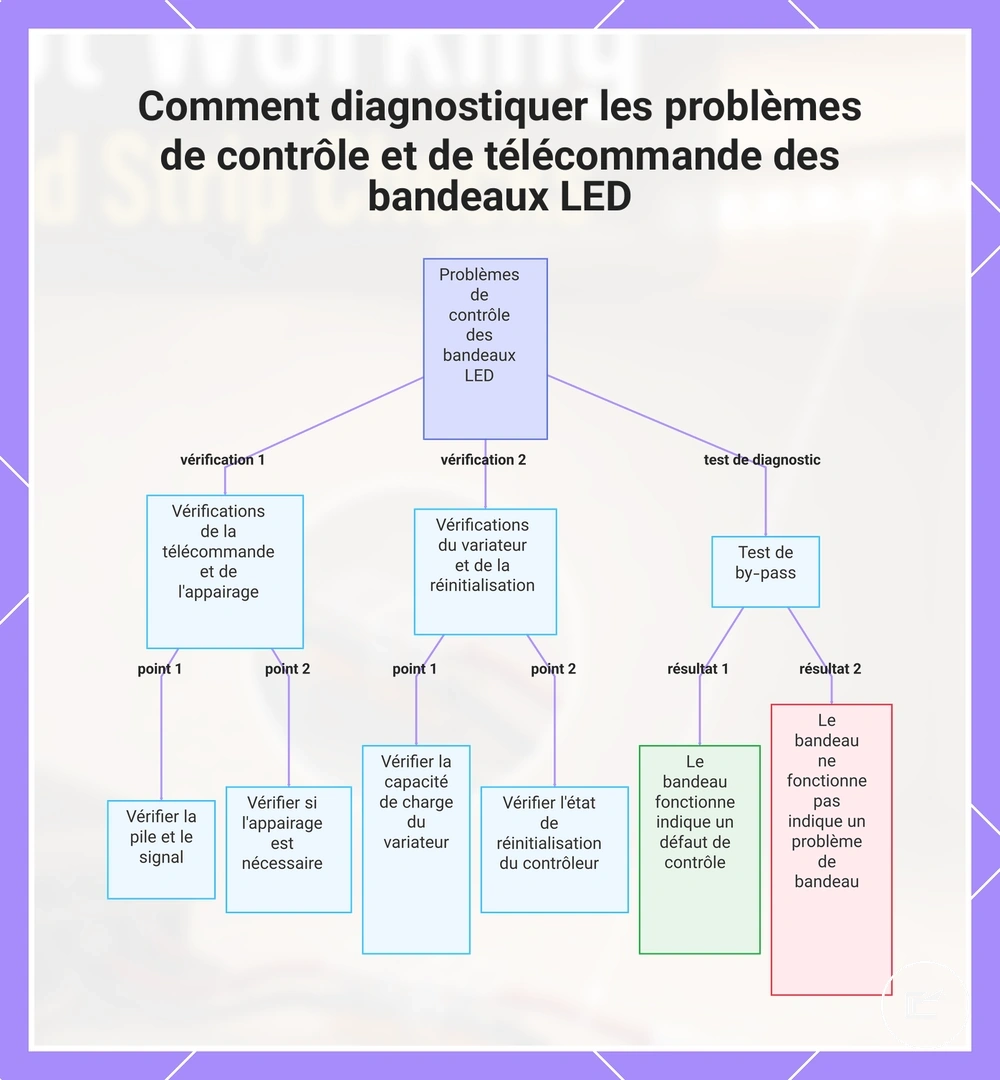

Le diagramme résume cette séquence : télécommande et appairage, état du contrôleur, variateur, puis contournement basse tension lorsque celui-ci est approprié et sûr.

Points de coupe, pastilles en cuivre et échecs de reconnexion

Quand un ruban LED cesse de fonctionner après avoir été coupé, rallongé ou reconnecté, le défaut se situe souvent au segment modifié. La ligne de coupe, les pastilles en cuivre, la soudure, les contacts du connecteur, la polarité et la rallonge forment la chaîne de continuité à inspecter.

Une coupe doit suivre le repère de coupe prévu par le ruban. Après la coupe, les pastilles correspondantes doivent rester disponibles pour la reconnexion et les contacts doivent respecter la polarité ou l’ordre des canaux. Une coupe hors du repère prévu peut interrompre une piste ; un simple repositionnement du connecteur ne répare alors pas nécessairement le segment.

Une reconnexion reste réparable lorsque le défaut vient d’un contact incomplet, d’une soudure défectueuse ou d’un connecteur mal engagé. En revanche, si la piste ou le support du ruban est physiquement endommagé et que le symptôme reste identique après vérification de la jonction, le segment lui-même devient la cause la plus probable.

• Repère de coupe : vérifiez que la coupe coïncide avec la ligne prévue ; une coupe ailleurs peut interrompre la piste alimentant le segment suivant.
• Pastilles en cuivre : vérifiez qu’elles sont intactes, suffisamment exposées et en contact complet avec la soudure ou le connecteur.
• Soudure : recherchez une liaison continue et mécaniquement stable ; une soudure rompue peut couper l’alimentation du segment suivant.
• Contacts du connecteur : vérifiez qu’ils tombent sur les bonnes pastilles sans décalage.
• Câble de rallonge : vérifiez les deux extrémités et l’ordre des conducteurs ; une jonction desserrée ou inversée peut interrompre la continuité.
• Polarité ou ordre des canaux : alignez les repères du ruban et du câble ; une inversion ou un décalage peut empêcher l’éclairage du segment connecté.

Si la panne reste limitée à la zone modifiée, les problèmes de coupe et de connexion fournissent le contexte détaillé pour la jonction, la rallonge et le masquage des fils.

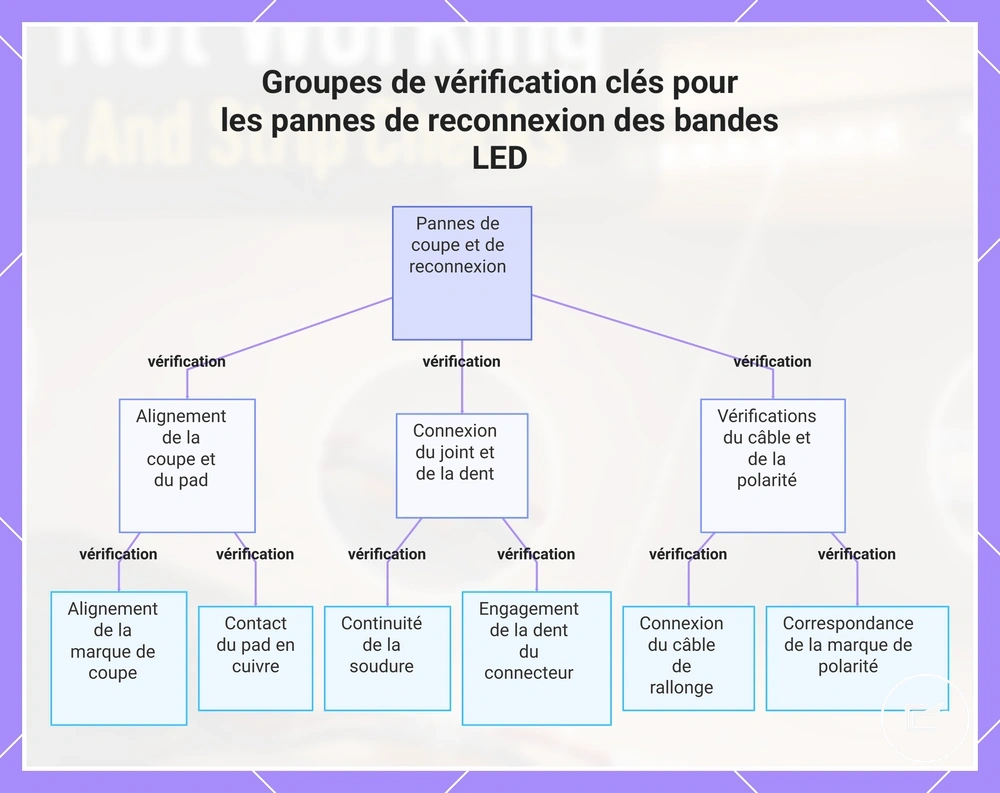

Le diagramme regroupe les points d’inspection à vérifier autour d’une coupe ou d’une reconnexion avant de conclure que le ruban entier est défaillant.

Sections de ruban endommagées et LED mortes

Si une section reste sombre après vérification des connexions, la panne peut être interne au ruban : LED, résistance, piste en cuivre ou support du circuit flexible. Une fissure, une brûlure, une forte courbure ou un dommage local peut interrompre le circuit et distinguer un segment réellement endommagé d’un simple mauvais contact.

Sous un placard, recherchez des fissures, traces de brûlure, corrosion ou humidité, courbures serrées, décollement et zones d’échauffement. Ces signes n’identifient pas tous la même cause, mais leur coïncidence avec le début de la section morte renforce le diagnostic local.

Le remplacement est surtout justifié quand le même segment reste défaillant après contrôle des connexions ou lorsqu’un dommage physique est visible sur le chemin électrique. En présence de brûlure, fusion ou échauffement anormal, arrêtez les essais avant toute décision de réparation.

État visible	Zone à suspecter	Symptôme	Signal de réparation ou de remplacement
Segment mort	LED, résistance ou piste en cuivre	Une zone reste éteinte tandis que le reste fonctionne	Remplacement du segment à envisager si la connexion en amont est correcte et que la même zone reste sombre.
Ruban fissuré	Piste en cuivre ou support flexible	Perte de couleur, scintillement ou panne locale	Dommage du ruban probable si la fissure traverse le chemin du circuit au point où commence le symptôme.
Trace de brûlure	LED, résistance ou piste voisine	Affaiblissement, scintillement ou section morte	Coupez l’alimentation ; ne réutilisez pas la zone endommagée avant évaluation et remplacement approprié.
Humidité ou corrosion visible	Pastilles, composants ou piste en cuivre	Fonctionnement intermittent, perte de couleur ou section morte	Asséchez et mettez hors tension pour l’inspection ; si corrosion ou défaut persistant est présent, la section peut nécessiter un remplacement.
Courbure très serrée	Piste en cuivre ou support flexible	Segment mort, scintillement ou perte de couleur	Dommage local probable si le symptôme commence précisément au point de courbure et persiste après contrôle des connexions.
Zone d’échauffement	LED, résistance, piste ou support	Affaiblissement, scintillement ou panne locale	Un échauffement anormal récurrent impose l’arrêt des essais et l’évaluation de la cause avant réutilisation.

Tester la panne avant de remplacer des pièces

Avant de remplacer une pièce, isolez le composant probablement défaillant. L’ordre le plus utile est alimentation → tension et charge → connexions → commande → segment du ruban, car chaque résultat réduit le nombre de causes restantes.

Procédez sur un composant à la fois, avec l’alimentation coupée pour les inspections et reconnexions. Utilisez uniquement des éléments dont la compatibilité est connue et n’effectuez pas de mesure ou de modification dangereuse sur le secteur.

1. Présence d’alimentation : si vous disposez d’une alimentation connue compatible, observez si le ruban fonctionne avec elle. Une réponse normale oriente le défaut vers l’alimentation d’origine.
2. Correspondance de tension : comparez la tension nominale indiquée sur l’alimentation à celle exigée par le ruban. Les valeurs doivent correspondre ; ne testez pas avec une tension choisie au hasard.
3. Connexions : alimentation coupée, inspectez les connecteurs, pastilles en cuivre, soudures et rallonges. Une réponse rétablie après remise en contact isole le défaut vers la jonction.
4. Commande : si le système comporte un contrôleur ou un variateur, vérifiez son état et, seulement lorsque c’est sûr et prévu par la configuration basse tension, comparez le comportement avec et sans cet élément.
5. Segment du ruban : repérez si une zone précise reste sombre alors que les segments en amont fonctionnent. Un défaut qui reste localisé après contrôle de la jonction oriente vers ce segment.
6. Testeur adapté : si vous utilisez un testeur de ruban LED, vérifiez qu’il convient au type et à la tension du ruban. Une réponse au testeur aide à exclure le segment testé, mais ne valide pas automatiquement les autres composants.

Ces vérifications servent à isoler la panne, pas à refaire l’installation. Pour les étapes de pose et de câblage, consultez le processus d’installation. Si aucun test n’isole clairement une pièce, évitez un remplacement au hasard.

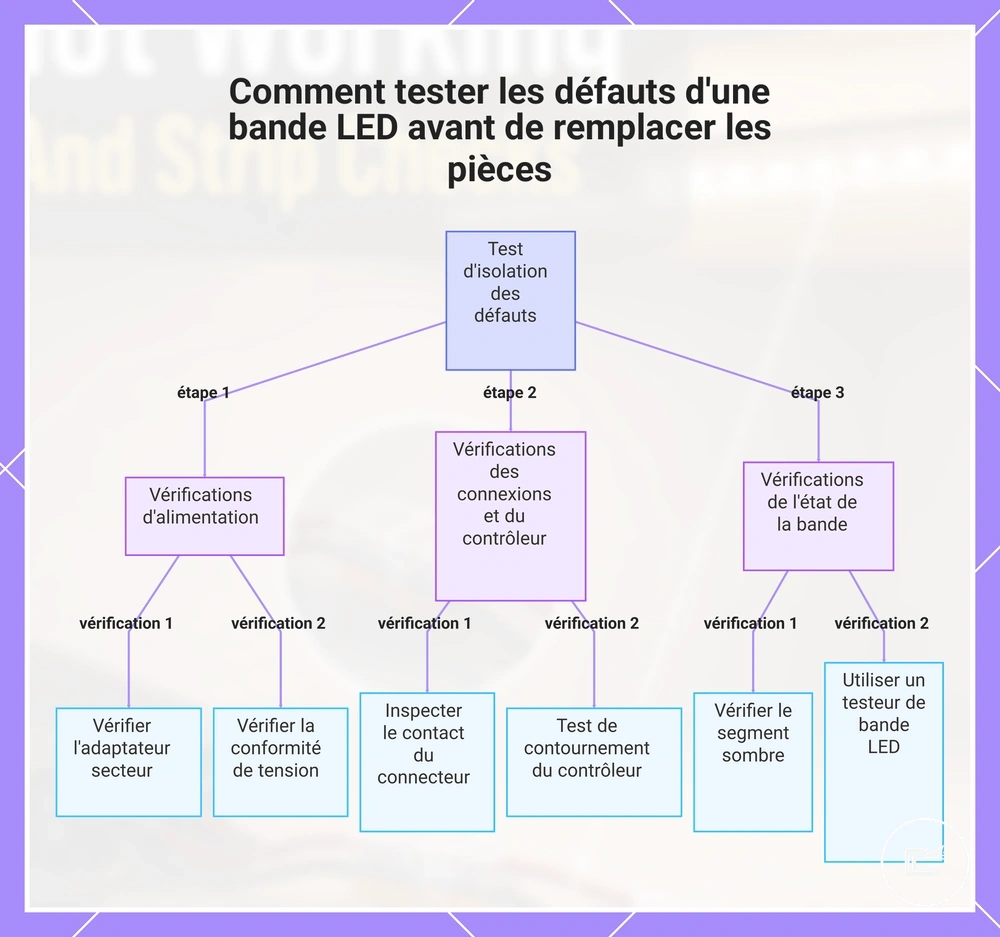

Le schéma ci-dessous reprend la séquence de test : alimentation, compatibilité électrique, connexions, commande, puis état du ruban.

Quand un connecteur, une alimentation, un contrôleur ou un ruban nécessite un remplacement

Remplacez une pièce lorsque le dépannage l’isole de façon cohérente par un défaut persistant, un dommage visible ou une incompatibilité confirmée. Un symptôme unique, sans test comparatif ni inspection, ne suffit généralement pas à distinguer le connecteur, l’alimentation, la commande et le ruban.

Un connecteur mal engagé peut être remis en place ; un composant qui reste défaillant après les contrôles appropriés peut nécessiter un remplacement. La décision dépend donc de la récurrence du symptôme et de la capacité à reproduire le défaut sur la même pièce ou le même segment.

Le tableau met en regard le signal de remplacement, la vérification à effectuer auparavant et le risque d’un remplacement prématuré.

Pièce	Signal de remplacement	Vérification avant de remplacer	Risque de remplacer trop tôt
Connecteur	Le mauvais contact persiste après repositionnement	Confirmer dimensions, alignement des contacts, polarité et état des pastilles	Remplacer un connecteur alors qu’un simple mauvais engagement était la cause.
Alimentation ou driver LED	Le ruban fonctionne avec une alimentation connue compatible mais pas avec l’alimentation d’origine	Confirmer la tension nominale et la capacité requise par la charge	Remplacer l’alimentation alors qu’un connecteur ou contrôleur provoque le symptôme.
Contrôleur ou variateur	La panne de commande disparaît lorsque l’élément est contourné de manière sûre côté basse tension	Confirmer appairage, réglage, compatibilité du type de ruban et charge	Confondre un défaut de réglage ou de compatibilité avec une panne matérielle.
Câble de rallonge	Le défaut se reproduit à la même jonction ou sur le même conducteur	Confirmer continuité, ordre des conducteurs et état des deux connexions	Négliger un connecteur voisin ou une polarité incorrecte.
Section de ruban	La même zone reste morte après contrôle des connexions, ou un dommage local est visible	Confirmer que la panne commence dans le segment et non à la jonction précédente	Remplacer du ruban alors que la connexion en amont est réparable.

Le bon moment pour remplacer dépend du défaut isolé, de la compatibilité et de la récurrence. Pour le vieillissement et la durée de service, consultez le guide remplacement et durée de vie.

Symptômes dangereux qui doivent arrêter le dépannage

La sécurité prime sur le diagnostic. Une surchauffe anormale, une odeur de brûlé, des étincelles, une isolation détériorée ou du matériau fondu ne sont pas de simples symptômes de fonctionnement : ils imposent l’arrêt des essais.

Coupez l’alimentation avant d’inspecter l’installation et évitez toute réutilisation tant que la cause n’a pas été évaluée. Ne démontez pas et ne testez pas sous tension les parties reliées au secteur si vous n’êtes pas qualifié pour ce travail.

La liste ci-dessous sépare les signaux d’arrêt immédiat des défauts ordinaires de basse tension. Pour un contexte plus large, consultez les signes d’alerte de sécurité.

• Chaleur anormale : coupez l’alimentation si un driver, contrôleur, connecteur ou segment devient anormalement chaud.
• Odeur de brûlé : coupez l’alimentation, ne réutilisez pas le composant et faites évaluer la cause avant remise en service.
• Étincelles : coupez immédiatement l’alimentation, ne poursuivez pas les essais et faites intervenir une personne qualifiée.
• Isolation endommagée : mettez le circuit hors tension et ne manipulez pas la partie endommagée sous tension.
• Arrêts répétés avec échauffement : arrêtez le dépannage jusqu’à ce que l’alimentation, la charge et les connexions aient été évaluées.
• Brûlure ou fusion visible : ne réutilisez pas la zone ou le composant endommagé ; la cause doit être identifiée avant tout remplacement ou remise sous tension.

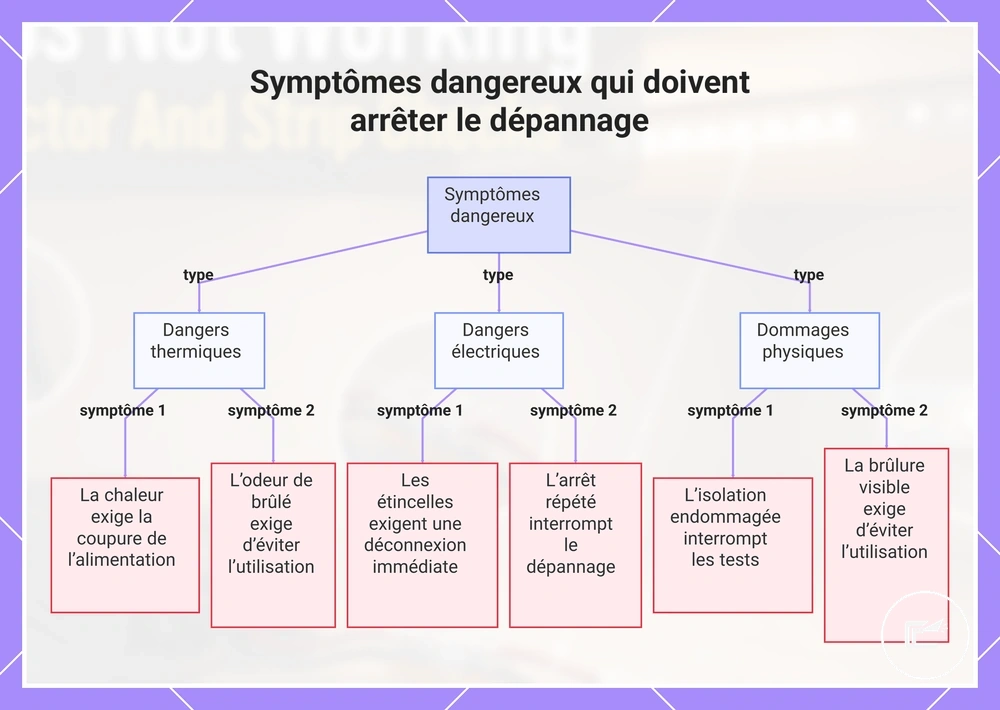

Le graphique récapitule les signes thermiques, électriques et physiques qui exigent d’interrompre le dépannage normal.
