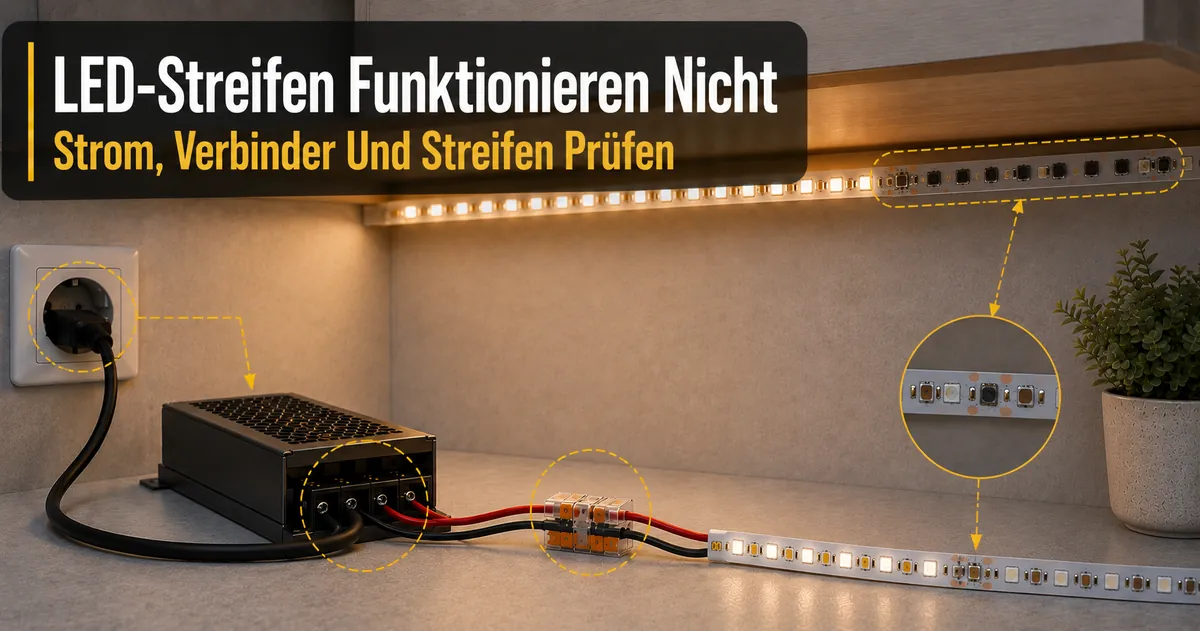

LED-Streifen unter Schränken funktionieren nicht

Wenn ein LED-Streifen unter dem Schrank nicht funktioniert, prüfen Sie zuerst Stromversorgung und Spannungsübereinstimmung, danach Verbindungen und Polarität, anschließend Controller oder Dimmer und zuletzt den Streifen selbst. Das Symptommuster grenzt den Fehler ein: Ein kompletter Ausfall spricht eher für Versorgung oder Steuerung, Flackern eher für instabile Versorgung oder Kontakte und ein einzelner dunkler Abschnitt eher für einen lokalen Verbindungs- oder Streifenschaden. Bei starker Erwärmung, Brandgeruch, Funken oder beschädigter Isolierung die Stromversorgung trennen und die normale Fehlersuche beenden.

Die Fehlersuche betrifft das gesamte System aus LED-Streifen, Netzteil beziehungsweise LED-Treiber, Verbindern, optionalem Controller oder Dimmer und den Kontaktstellen am Streifen. Für den übergeordneten Zusammenhang dieser Komponenten siehe LED-Streifen und Schrankbeleuchtung Zubehör.

Sicherheitsgrenze: Bei ungewöhnlich starker Erwärmung, Brandgeruch, Funken, sichtbarer Verschmorung oder beschädigter Isolierung nicht weiter testen. Stromversorgung trennen, die betroffene Komponente nicht erneut einschalten und bei Unsicherheit qualifizierte Hilfe nutzen.

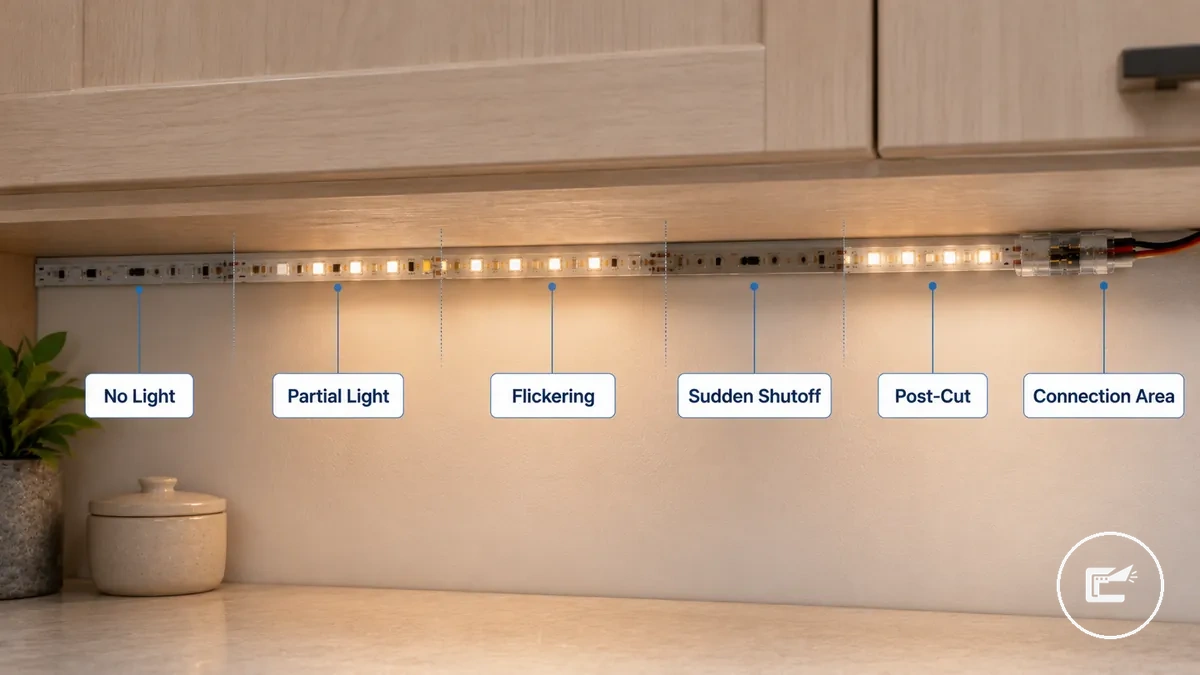

Ausfallsymptome vor dem Testen des LED-Streifens

Das Symptommuster bestimmt die sinnvollste erste Prüfung, bestätigt aber noch keine Ursache. Entscheidend sind die Reichweite des Ausfalls, sein zeitlicher Verlauf und die Frage, ob der Fehler direkt nach einer Änderung am System aufgetreten ist.

Das Bild ordnet sichtbare Ausfallmuster nach der ersten sinnvollen Diagnoserichtung.

Kein Licht, teilweises Licht, Flackern und plötzliches Ausschalten

Reichweite und Verlauf des Symptoms helfen, einen systemweiten Fehler von einem lokalen Abschnittsfehler zu unterscheiden. Die folgenden Prüfungen priorisieren die häufigsten Fehlerbereiche, ohne aus einem einzelnen Symptom eine sichere Diagnose abzuleiten.

Entscheidungsregel: Je lokaler das Symptom beginnt, desto stärker rücken Verbindung und Streifensegment in den Vordergrund; je systemweiter das Symptom ist, desto früher sollten Stromversorgung und Steuerung geprüft werden.

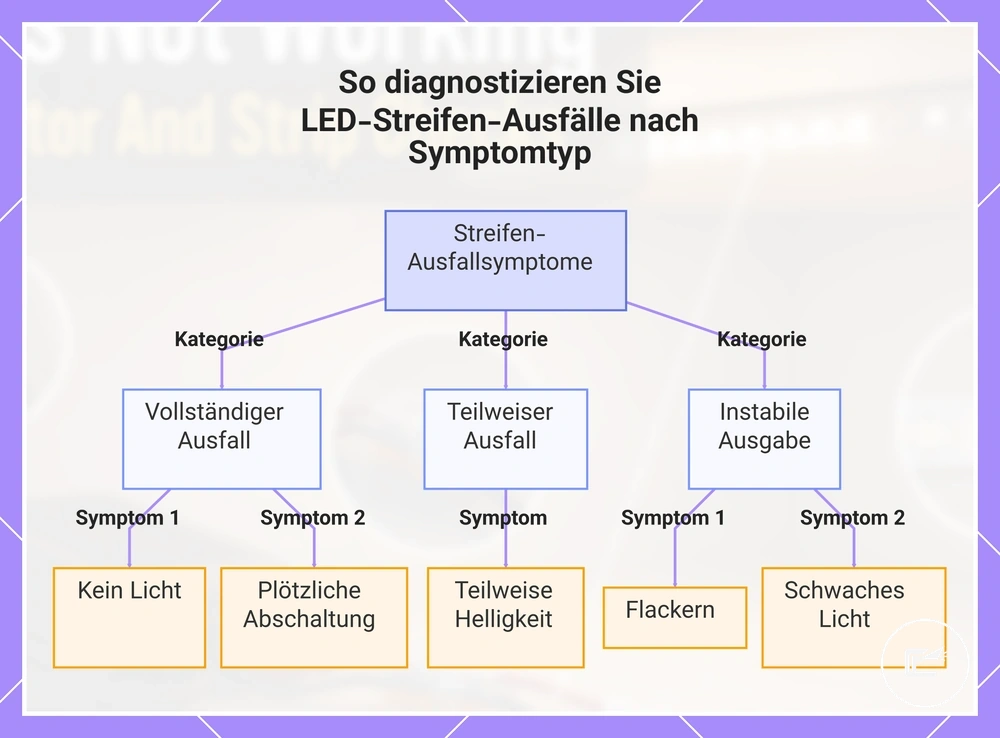

Die Grafik ergänzt die Tabelle, indem sie die Ausfallsymptome visuell nach Diagnosebereich gruppiert.

Probleme nach dem Schneiden, Verlängern oder Wiederanschließen des Streifens

Tritt der Fehler unmittelbar nach Schneiden, Verlängern oder Wiederanschließen auf, ist die modifizierte Stelle die erste Prüfzone. Ein lokaler Ausfall direkt hinter dieser Stelle spricht eher für Schnitt-, Kontakt-, Polaritäts- oder Verbindungsprobleme als für einen systemweiten Stromausfall.

• Schnittstelle: Überprüfen Sie, ob der Schnitt der markierten Linie folgt; ein Problem an der Schnittstelle kann einen toten Abschnitt jenseits des modifizierten Bereichs verursachen.
• Kupferkontakt: Überprüfen Sie den Kupferkontakt am Streifenende; schlechter Kontakt in diesem Bereich kann die Lichtausbeute verringern oder einen Teil des Streifens beeinträchtigen.
• Sitz des Verbinders: Überprüfen Sie, ob der Verbinder sicher sitzt; schwacher Kontakt im Wiederanschlussbereich kann zu Flackern oder unregelmäßigem Betrieb beitragen.
• Polarität: Überprüfen Sie die Polarität an der modifizierten Stelle; falsche Ausrichtung kann dazu führen, dass der betroffene Abschnitt kein Licht zeigt.
• Verlängerungskabel: Überprüfen Sie auf eine lose Verbindung an der Stelle, an der das Verlängerungskabel an den Streifen angeschlossen ist; dieser Zustand kann Flackern oder einen toten Abschnitt verursachen.
• Wiederanschließen: Überprüfen Sie zuerst den Verbinderclip oder den Wiederanschlussbereich; ein lokaler Fehler hier kann unmittelbar nach dem Wiederanschließen auftreten.

Stromquelle, Treiber und Spannungsprobleme

Bei vollständigem Ausfall, schwacher Helligkeit, Flackern oder Abschalten gehört die Stromversorgung zu den ersten Prüfbereichen. Eine instabile oder unpassende Versorgung kann einen intakten Streifen fehlerhaft erscheinen lassen.

Die Ausgangsspannung des Netzteils muss zur Nennspannung des LED-Streifens passen; außerdem muss die maximal verfügbare Strom- beziehungsweise Leistungsabgabe die angeschlossene Last abdecken. Eine unzureichende Leistungsreserve kann sich unter Last durch Dimmen oder Abschalten zeigen, während ein loser Adapter intermittierendes Flackern verursachen kann.

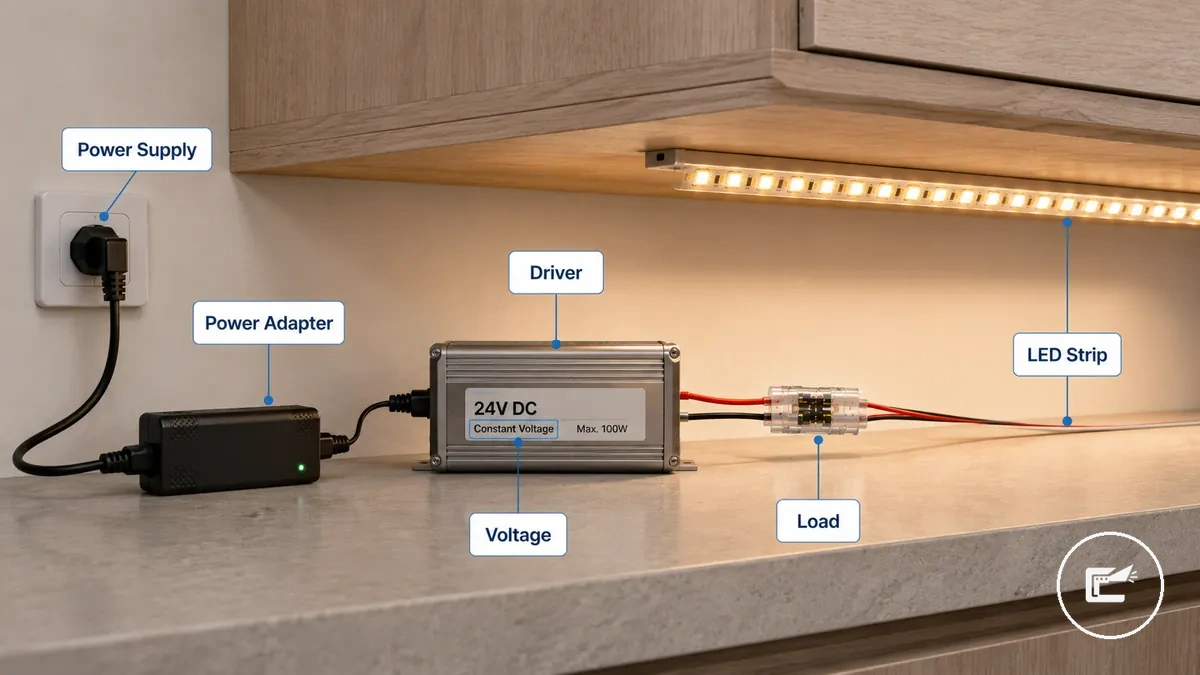

Das Bild zeigt den Strompfad; die Tabelle ordnet Stromversorgungsfehler nach Zustand, Symptom und nächstem sicheren Prüfschritt.

Die Versorgung ist erst dann plausibel, wenn Spannung und Lastkapazität zum Aufbau passen. Wenn die Angaben oder die Kombination der Komponenten unklar sind, nutzen Sie Kompatibilität prüfen.

Verbinderkontakt, Polarität und Passformfehler

Ein Verbinder kann den Stromfluss unterbrechen, obwohl Netzteil und Streifen grundsätzlich funktionieren. Prüfen Sie deshalb Kontaktfläche, Polarität und mechanische Passform, bevor Sie einen Streifenschaden annehmen.

Typische Fehler sind nur teilweise erfasste Kupferkontakte, umgekehrte Polarität, eine nicht passende Streifenbreite, Fehlausrichtung der Kontaktstifte oder zu geringer Anpressdruck. Ein Clip kann äußerlich geschlossen wirken und trotzdem keinen zuverlässigen elektrischen Kontakt herstellen.

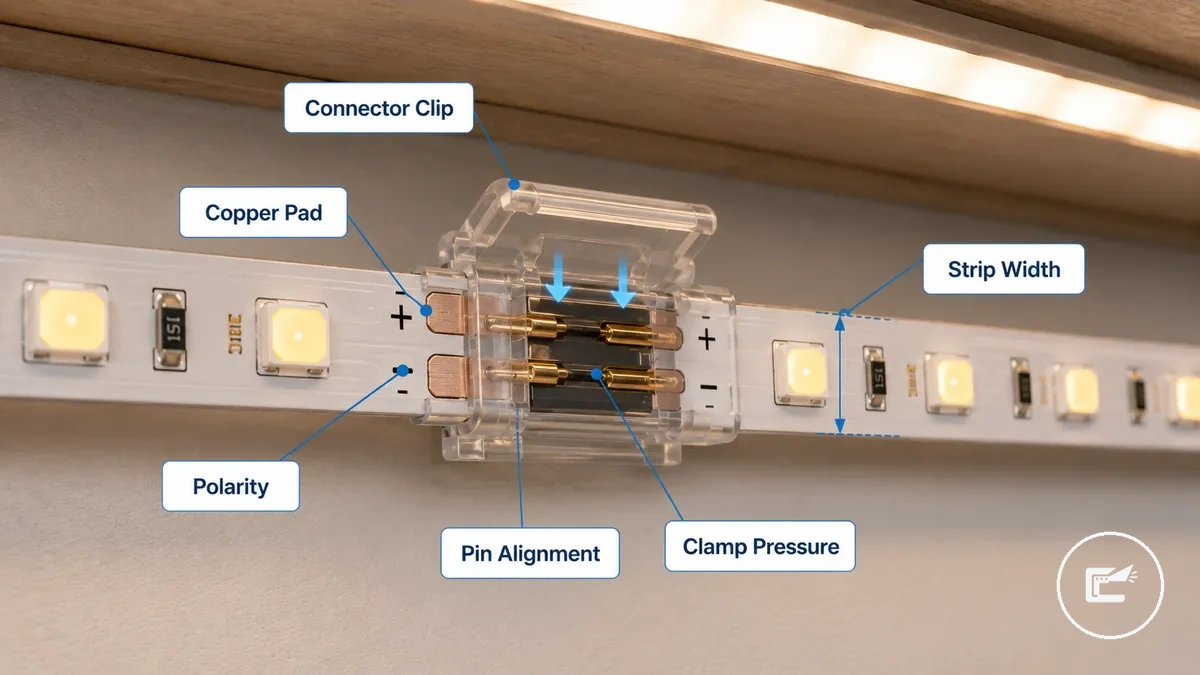

Verbinderkontakt, Polarität und Passformfehler sind leichter zu diagnostizieren, wenn der Kontaktbereich sichtbar ist. Das folgende Bild kennzeichnet die Kontaktpunkte, die häufig Symptome wie kein Licht oder Flackern verursachen.

Verbinderpassform, Polarität und Anpressdruck sind die wesentlichen Überprüfungen. Diese Checkliste überprüft den physischen Kontakt und die Passform, bevor entschieden wird, ob das Problem eher auf schlechten Kontakt oder eine nicht passende Passform zurückzuführen ist.

• Verbinderkontakt: Prüfen Sie, ob die Kontaktoberfläche den Kupferkontakt vollständig erreicht; schlechter Kontakt kann zu keinem Licht führen.
• Falsche Polarität: Prüfen Sie die Polaritätsmarkierungen am Streifenende; falsche Polarität kann dazu führen, dass der Streifen nicht leuchtet.
• Streifenbreite: Prüfen Sie, ob der Verbinder zur Streifenbreite passt; ein Passformfehler kann zu intermittierendem Ausfall führen.
• Stiftausrichtung: Prüfen Sie, ob die Stiftausrichtung zum Kontaktpunkt passt; Fehlausrichtung kann einen toten Abschnitt oder keine Reaktion verursachen.
• Anpressdruck: Prüfen Sie, ob der Anpressdruck den Streifen sicher hält; ein loser Clip kann zu Flackern beitragen.
• Kupferkontakt-Freilegung: Prüfen Sie, ob genügend Kupferkontakt für den Kontakt freiliegt; eine begrenzte Kontaktfläche kann den Stromfluss beeinträchtigen.

Kontaktfehler vs. Passformfehler: Ein Kontaktfehler kann zeitweise funktionieren und sich bei Bewegung ändern; ein Passformfehler verhindert oft schon durch falsche Breite oder Stiftausrichtung einen dauerhaft zuverlässigen Kontakt.

Controller, Dimmer, Fernbedienung und Reset-Probleme

Reagiert der Streifen auf Strom, aber nicht korrekt auf Dimmen, Farbwechsel oder Fernbedienung, liegt der Fehler eher im Steuerungspfad als im LED-Streifen selbst. Controller, Dimmer, Fernbedienung, Empfänger und der aktuelle Pairing- oder Reset-Zustand sind dann die relevanten Prüfpunkte.

Eine nicht reagierende Fernbedienung kann an Batterie, Signalweg, Pairing oder Empfänger liegen. Flackern beim Dimmen kann dagegen auf eine ungeeignete oder überlastete Dimm-/Steuerungskomponente hinweisen. Bei RGB- oder mehrkanaligen Streifen können Controller und Kanalzuordnung außerdem einzelne Farben beeinflussen.

Ein Bypass kann den Steuerungspfad isolieren, aber nur wenn dies auf der Niedervoltseite ohne Arbeiten an Netzspannung möglich ist und die direkte Versorgung nach Spannung und Polarität zum Streifen passt. Funktioniert der Streifen dann, rückt die Steuerung als Fehlerbereich nach vorn; bleibt der Fehler bestehen, liegt die Ursache wahrscheinlich außerhalb des umgangenen Steuergeräts.

1. Fernbedienung: Batterie einsetzen beziehungsweise prüfen und auf eine Reaktion des Empfängers achten. Bleibt jede Reaktion aus, Signalweg und Empfänger mitprüfen.
2. Pairing: Prüfen, ob Controller und Fernbedienung gekoppelt sein müssen und ob die Kopplung verloren gegangen ist.
3. Reset: Herstellerseitig vorgesehenen Reset nur dann verwenden, wenn Einstellungen oder Pairing erkennbar verändert wurden.
4. Dimmer: Prüfen, ob der Dimmer für den verwendeten Streifentyp und die angeschlossene Last vorgesehen ist. Flackern nur beim Dimmen lenkt die Diagnose stärker auf diesen Pfad.
5. Bypass: Nur bei sicherer, passender Niedervoltversorgung den Controller testweise umgehen. Funktioniert der Streifen dann stabil, ist der Steuerungspfad wahrscheinlicher als der Streifen selbst betroffen.

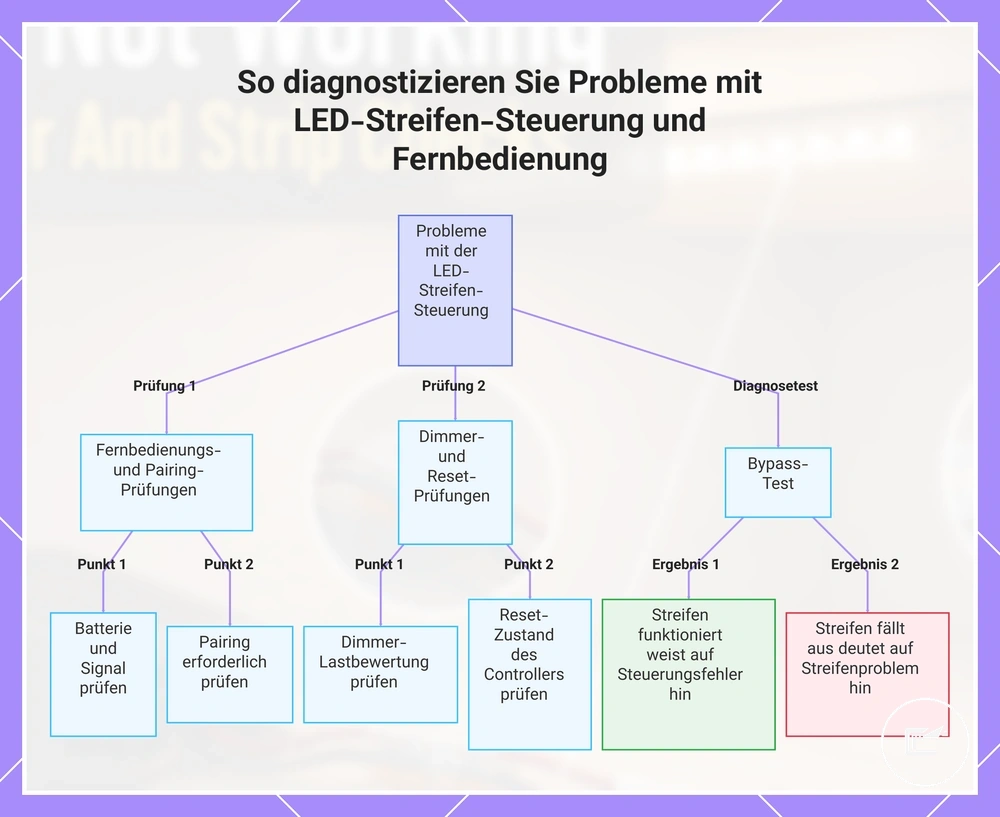

Das Diagramm fasst die Reihenfolge für Fernbedienung, Pairing, Dimmer, Reset und sicheren Bypass zusammen.

Schnittstellen, Kupferkontakte und Wiederanschlussfehler

Fällt ein Streifen direkt nach Schneiden, Verlängern oder Wiederanschließen aus, hat die modifizierte Stelle höchste Diagnosepriorität. Schnittposition, Kupferkontakte, Löt- oder Klemmverbindung und Polarität bestimmen, ob der Strompfad über diese Stelle weitergeführt wird.

Ein Fehler an dieser Stelle bleibt häufig lokal: Der Abschnitt hinter dem Anschluss wird dunkel oder flackert, während der Bereich davor weiter funktioniert. Eine falsche Schnittposition, schlecht erfasste Kupferkontakte, eine gelöste Lötstelle oder umgekehrte Polarität können dieses Muster erzeugen.

Prüfen Sie den modifizierten Bereich im spannungsfreien Zustand anhand der folgenden Punkte. Bleibt derselbe lokale Abschnitt nach korrekter Verbindung dunkel, wird ein Schaden am Streifensegment wahrscheinlicher.

• Schnittmarkierung: Überprüfen Sie, ob die Schnittmarkierung mit dem vorgesehenen Anschlussbereich übereinstimmt; eine falsche Schnittposition kann den Strompfad unterbrechen oder die vorgesehenen Kupferkontakte unbrauchbar machen.
• Kupferkontakte: Überprüfen Sie, ob die Kupferkontakte freiliegen und ordnungsgemäßen Kontakt herstellen; eingeschränkter Kontakt kann die Lichtausgabe verringern oder stoppen.
• Lötstelle: Überprüfen Sie, ob die Lötstelle durchgängig erscheint; ein lokaler Fehler an der Lötstelle kann den Stromfluss zum nächsten Segment unterbrechen.
• Verbinderzahn: Überprüfen Sie, ob der Verbinderzahn den Kupferkontakt korrekt erreicht; schlechter Eingriff kann Flackern oder einen toten Abschnitt verursachen.
• Verlängerungskabel: Überprüfen Sie den Anschlusspunkt des Verlängerungskabels; eine lose oder unvollständige Verbindung kann den Strompfad unterbrechen und Flackern oder einen dunklen Abschnitt verursachen.
• Polaritätsmarkierung: Überprüfen Sie, ob die Polaritätsmarkierung mit dem angeschlossenen Verlängerungskabel oder Streifenende übereinstimmt; eine umgekehrte Verbindung kann dazu führen, dass der angeschlossene Abschnitt nicht leuchtet.

Bleibt der Fehler auf den modifizierten Bereich begrenzt, finden Sie im Leitfaden Probleme beim Schneiden und Verbinden den vollständigen Verbindungskontext.

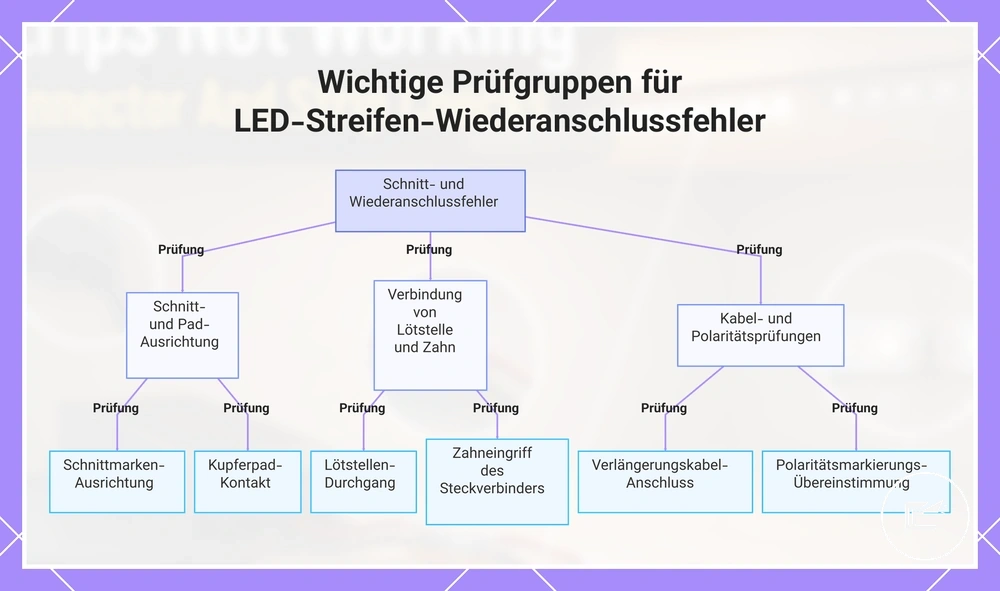

Das Diagramm visualisiert die wichtigsten Prüfgruppen am Wiederanschlusspunkt.

Beschädigte Streifenabschnitte und tote LEDs

Bleibt ein lokaler Abschnitt nach Kontakt- und Verbindungsprüfungen dunkel, kann der Streifen selbst lokal beschädigt sein. Betroffen sein können LED-Chips, Leiterbahnen, Widerstände oder der flexible Träger; Knicke, Hitze und Feuchtigkeit können solche lokalen Schäden begünstigen.

Sichtbare Hinweise sind Risse, Brand- oder Schmelzspuren, Korrosion beziehungsweise Feuchtigkeitsspuren und scharfe Knicke. Eine lose Klebeschicht allein erklärt keinen elektrischen Ausfall, kann aber zu ungünstiger Wärmeabfuhr oder mechanischer Belastung beitragen, wenn der Streifen dadurch hängt oder stark gebogen wird.

Bewerten Sie den sichtbaren Zustand zusammen mit der Stelle, an der das Symptom beginnt. Ein Austausch wird plausibler, wenn derselbe lokale Fehler trotz intakter, korrekt angeschlossener Kontakte bestehen bleibt oder der Streifen sichtbare elektrische beziehungsweise thermische Schäden zeigt.

Die Fehlerursache vor dem Austausch von Teilen testen

Vor einem Austausch sollte die wahrscheinlich betroffene Komponente schrittweise isoliert werden. Die sinnvolle Reihenfolge ist Versorgung → Verbindung → Steuerung → lokales Streifensegment, damit nicht ein funktionierendes Teil wegen eines anderen Fehlers ersetzt wird.

Führen Sie nur sichere Prüfungen im spannungsfreien Zustand oder an vorgesehenen Niedervolt-Anschlüssen durch. Vermeiden Sie Arbeiten an Netzspannung und brechen Sie bei Hitze, Geruch, Funken, Verschmorung oder beschädigter Isolierung ab.

1. Versorgung prüfen: Kontrollieren Sie, ob Netzteil und Steckverbindungen korrekt verbunden sind. Eine Vergleichsversorgung darf nur verwendet werden, wenn Ausgangsspannung und Polarität passen und ihre Strom-/Leistungskapazität die Last abdeckt.
2. Spannungsübereinstimmung bestätigen: Vergleichen Sie die aufgedruckte Ausgangsspannung des Netzteils mit der Nennspannung des Streifens. Bei Abweichung nicht weiter betreiben.
3. Verbindungsweg prüfen: Kontrollieren Sie Verbinder, Kupferkontakte und Anschlusspunkte. Ändert sich das Verhalten nach Wiederherstellung eines sauberen Kontakts, liegt der Fehler eher im Verbindungsweg als im Streifensegment.
4. Steuerung isolieren: Wenn ein Controller vorhanden ist, ihn nur dann testweise umgehen, wenn dies sicher auf der Niedervoltseite mit passender Spannung und Polarität möglich ist. Stabiler Betrieb ohne Controller lenkt die Diagnose auf den Steuerungspfad.
5. Streifensegment beobachten: Bleibt nur ein Abschnitt dunkel, prüfen Sie den Beginn dieses Abschnitts und die dortige Verbindung. Ein dauerhaft lokal begrenzter Ausfall spricht stärker für einen Segment- oder Kontaktfehler.
6. Geeigneten LED-Tester nur optional verwenden: Ein Tester muss ausdrücklich zum Streifentyp und zur elektrischen Spezifikation passen. Er ist kein Ersatz für die vorherigen Kompatibilitäts- und Sichtprüfungen.

Diese Reihenfolge dient der Fehlereingrenzung, nicht der Neuinstallation. Für den vollständigen Einrichtungsablauf siehe Montageablauf. Bleibt die Ursache nach dem Isolieren der Komponenten unklar, sollte ein Austausch nicht auf Vermutung beruhen.

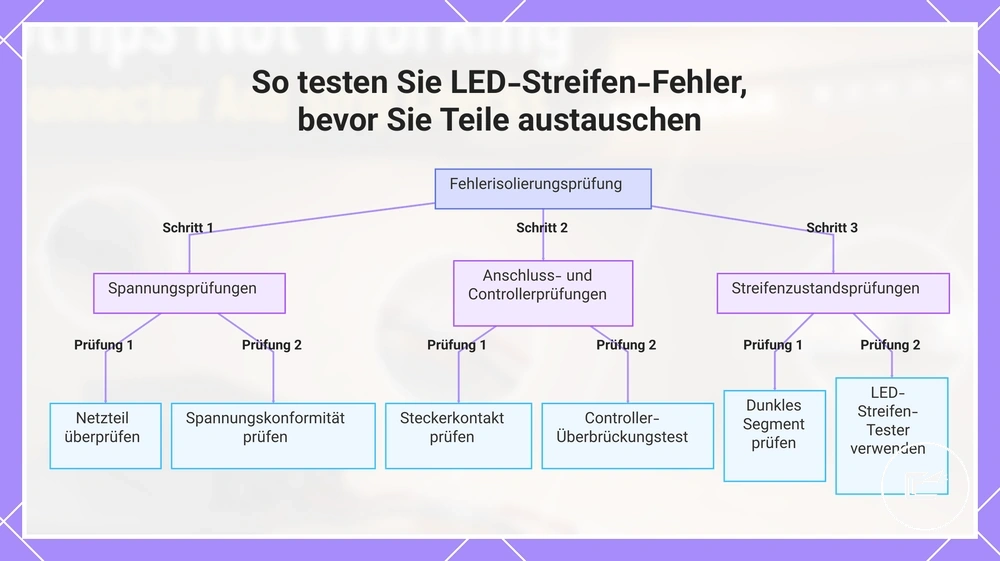

Die Grafik visualisiert dieselbe Isolationsreihenfolge von der Versorgung bis zum Streifensegment.

Wann ein Verbinder, Netzteil, Controller oder Streifen ausgetauscht werden muss

Ersetzen Sie ein Teil erst, wenn die Fehlersuche den Fehler wiederholbar auf diese Komponente eingrenzt, sichtbare Schäden vorliegen oder die Komponente nachweislich nicht zum restlichen Aufbau passt. Ein einzelnes Symptom reicht für sich allein nicht aus.

Reparierbare Kontaktfehler können nach korrektem Wiederanschluss verschwinden. Bleibt dasselbe Fehlermuster dagegen nach Kompatibilitäts-, Kontakt- und Isolationstests bestehen, wird ein Austausch des isolierten Teils plausibler.

Die Tabelle trennt Austauschsignal, notwendige Gegenprüfung und das Risiko eines vorschnellen Austauschs. Reproduzierbarkeit und Kompatibilität sind die wichtigsten Entscheidungskriterien.

Für die Austauschentscheidung zählt der nachgewiesene Fehlerzustand, nicht allein das Alter. Den allgemeinen Alterungs- und Austauschkontext finden Sie unter Austausch und Lebensdauer.

Unsichere Symptome, die die Fehlersuche stoppen sollten

Starke Erwärmung, Brandgeruch, Funken, Verschmorung oder beschädigte Isolierung sind Stoppsignale. Dann hat Risikominimierung Vorrang vor weiterer Fehlersuche.

Normale Prüfungen an Verbindern, Steuerung und Streifen dürfen nicht in einen erkennbar unsicheren Zustand hinein fortgesetzt werden. Stromversorgung trennen, die betroffene Komponente nicht erneut einschalten und keine Arbeiten an Netzspannung durchführen.

Die folgende Checkliste trennt normale Fehlersymptome von Stoppsignalen. Weitere Eskalationskriterien finden Sie unter Sicherheitswarnzeichen.

• Ungewöhnlich starke Erwärmung: Stromversorgung trennen und nicht weiter testen. Hitze an Netzteil, Controller, Verbinder oder Streifen kann auf Überlastung oder einen Defekt hinweisen.
• Brandgeruch: Stromversorgung trennen, betroffene Komponente nicht wiederverwenden und qualifizierte Hilfe nutzen.
• Funken oder Lichtbogen: Sofort stromlos machen, nicht erneut einschalten und qualifizierte Hilfe nutzen.
• Beschädigte Isolierung oder freiliegende Leiter: Nicht weiter betreiben oder provisorisch testen; Stromversorgung trennen.
• Wiederholtes Abschalten zusammen mit starker Erwärmung oder Geruch: Nicht weiter testen. Das Muster kann auf Überlastung oder thermische Schutzabschaltung hindeuten und muss vor Wiederinbetriebnahme geklärt werden.
• Sichtbare Brand-, Schmelz- oder starke Verfärbungsspuren: Stromversorgung trennen und die betroffene Komponente nicht erneut einschalten.

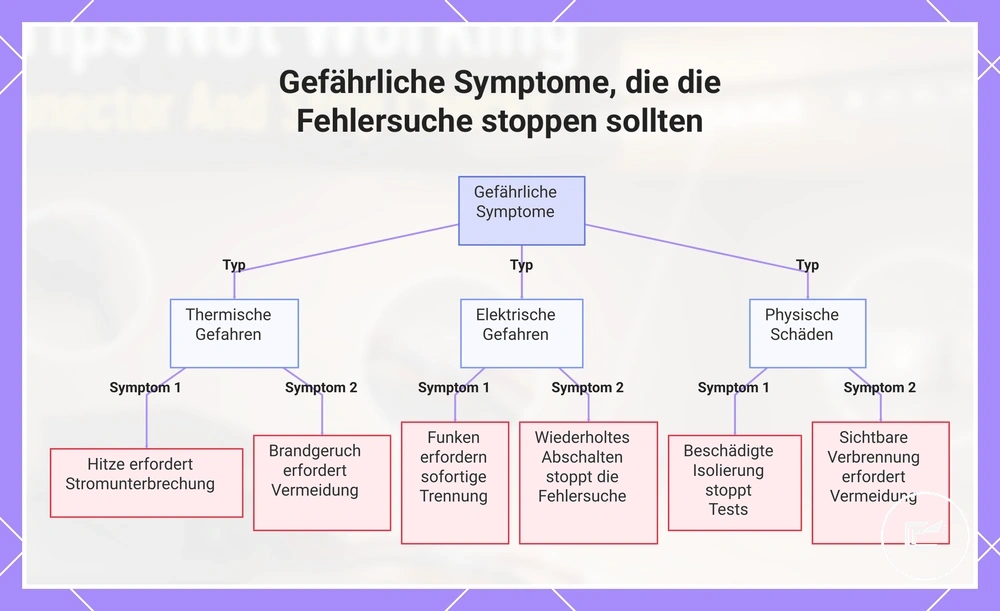

Die Grafik zeigt dieselben Stoppsignale visuell und dient als schnelle Sicherheitsgrenze während der Diagnose.
