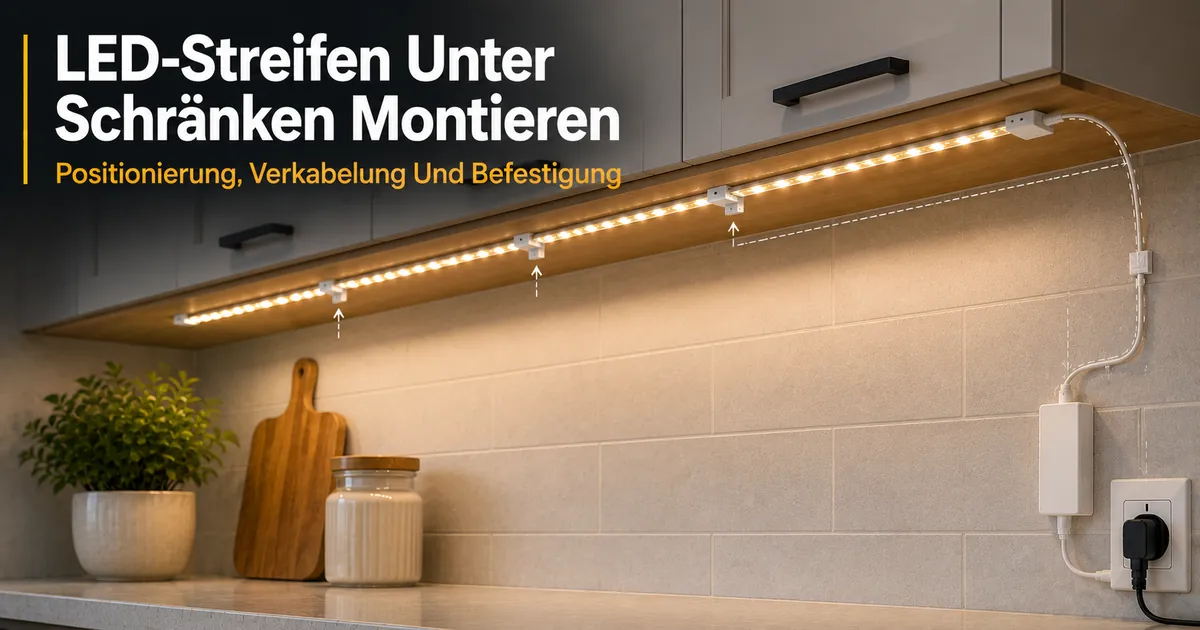

LED-Streifen unter Schränken montieren

Montieren Sie LED-Streifen unter Schränken erst, nachdem Position, Streifenlänge, Stromweg und Befestigung geplant sowie Streifen, Netzteil und Verbinder auf Kompatibilität geprüft sind. Die Ausgangsspannung des Netzteils muss der Nennspannung des LED-Streifens entsprechen; bei Arbeiten an Netzspannung, Festverdrahtung oder einer unklaren Elektroinstallation sollte eine Elektrofachkraft übernehmen.

Für ein steckbares Niederspannungssystem reduzieren eine saubere, trockene Montagefläche, erreichbare Verbindungen, ein ausreichend dimensioniertes Netzteil und ein Probelauf vor der endgültigen Befestigung die häufigsten Montageprobleme. Diese Anleitung führt durch Vorbereitung, Platzierung, Montage, Test und Kabelorganisation für LED-Streifen und Zubehör für Schrankbeleuchtung.

Prüfungen vor der Montage unter Schränken

Vor der Montage sollten Oberfläche, Stromzugang, Netzteil, Verbinder, Streifenlänge und Kabelweg als zusammenhängendes System geprüft werden. Die Prüfung entscheidet nicht nur über die Befestigung, sondern auch darüber, ob die Installation als steckbares Niederspannungsprojekt überschaubar bleibt oder fachliche Elektroarbeiten berührt.

Schließen Sie die folgenden Bedingungen, bevor Klebefolie abgezogen, gebohrt oder ein Profil befestigt wird:

• Montagefläche: sauber, trocken und ausreichend glatt für die gewählte Befestigung; bei rauen oder schlecht haftenden Flächen mechanische Clips oder ein Profil erwägen.
• Stromzugang: Steckdose und Netzteil so einplanen, dass sie erreichbar bleiben und kein Kabel unter Zug steht.
• Spannung: die Ausgangsspannung des Netzteils muss der Nennspannung des LED-Streifens entsprechen.
• Leistung: die Nennleistung des Netzteils muss die Leistungsaufnahme des geplanten Streifenverlaufs und gegebenenfalls angeschlossener Steuerkomponenten abdecken; Herstellervorgaben beachten.
• Verbinder: Bauform, Kontaktbelegung, Streifenbreite und gegebenenfalls Polarität beziehungsweise Kanalbelegung müssen zum Streifen passen.
• Länge und Schnittstellen: den Verlauf messen und nur an den vom Streifenhersteller vorgesehenen Schnittmarken kürzen.
• Bohrungen: Schrankmaterial und Bereich hinter der Montagefläche prüfen, bevor Clips oder Profile verschraubt werden.

Wenn Spannung, Steckerauswahl, Wärmeabfuhr oder Kabelverlegung noch unklar sind, nutzen Sie zusätzlich die Sicherheitsprüfung vor der Installation, bevor Sie Teile dauerhaft befestigen.

Ein Niederspannungsaufbau mit einem Steckerset kann für die DIY-Installation geeignet sein, wenn Stromzugang, Kabelverlegung und Komponentenpassung klar sind. Wenn Festverdrahtung, unklare elektrische Lasten, beschädigte Schränke oder Netzstromarbeiten betroffen sind, kann eine Bewertung durch einen qualifizierten Elektriker oder einen anderen qualifizierten Fachmann angebracht sein.

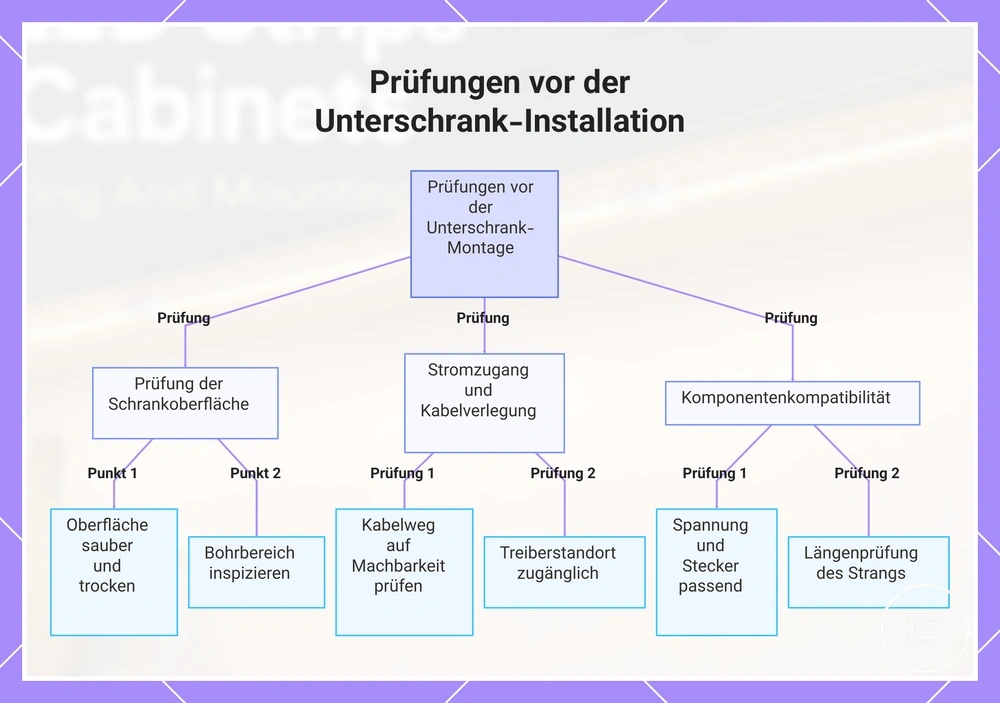

Diese Grafik zeigt die wichtigsten Prüfungen vor der Installation einer Unterschrankbeleuchtung, einschließlich Schrankoberfläche, Stromzugang und Kabelverlegung sowie Komponentenkompatibilität.

Wann eine DIY-Installation geeignet ist

Eine DIY-Installation ist in der Regel geeignet, wenn ein Niederspannungsset einen Steckeranschluss verwendet und die Schrankoberfläche, der Stromzugang und die Komponentenkompatibilität klar sind. Dies gilt für Schrankbeleuchtungsinstallationen, bei denen der Stromweg einfach geplant werden kann und die Installation nicht auf Festverdrahtung angewiesen ist.

• Montagefläche: sauber und trocken; Klebung lässt sich dann unter geeigneten Oberflächenbedingungen zuverlässig beurteilen.
• Stromzugang: eine zugängliche Steckdose und ein klarer Niederspannungs-Kabelweg ohne Zug auf Verbindungen.
• Komponentensatz: Netzteil, Streifen, Verbinder und gegebenenfalls Controller sind anhand Nennspannung, Leistung und Kontaktbelegung als kompatibel bestätigt.
• Verlauf: Länge, Schnittmarken, Ecken und Befestigungspunkte sind vor dem Kürzen und Kleben bekannt.
• Montageumfang: keine Änderung der festen Netzinstallation, keine beschädigten Leitungen und keine unklaren elektrischen Bedingungen.

Ein Niederspannungsaufbau kann eine geeignete Wahl für die DIY-Installation sein, wenn diese Bedingungen erfüllt sind. Wenn Festverdrahtung, unsichere elektrische Lasten oder Änderungen an der Verkabelung betroffen sind, kann sich die Eignungsentscheidung ändern und eine Bewertung durch einen qualifizierten Fachmann kann angebracht sein.

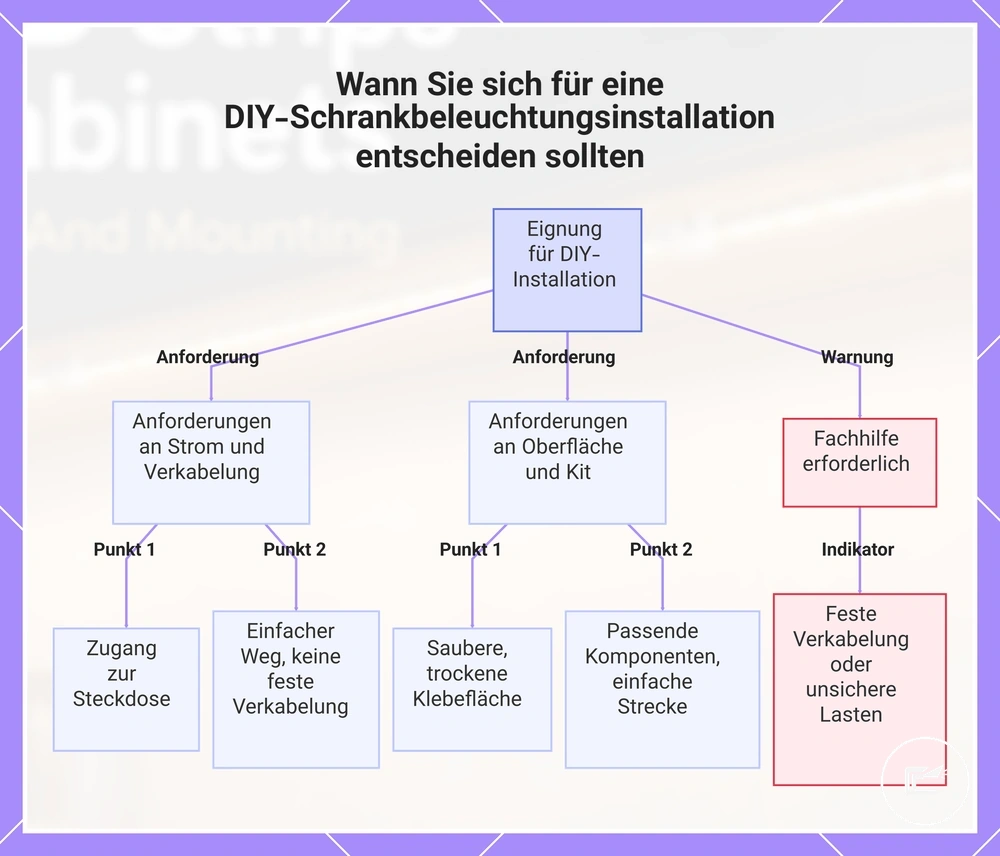

Dieses Diagramm zeigt die wichtigsten Bedingungen, die eine Niederspannungs-Schrankbeleuchtung für die DIY-Installation geeignet machen, und zeigt auf, wann eine professionelle Bewertung erforderlich ist.

Wann ein Elektriker benötigt wird

Arbeiten an Netzspannung, Festverdrahtung, beschädigte Leitungen oder unklare elektrische Bedingungen sollten nicht wie eine normale Niederspannungs-Steckmontage behandelt werden. Solche Arbeiten können elektrotechnische Vorschriften und Schutzmaßnahmen betreffen und sollten von einer entsprechend qualifizierten Elektrofachkraft beurteilt beziehungsweise ausgeführt werden.

• Festverdrahteter Anschluss: Der Anschluss an die feste Netzinstallation gehört in fachkundige Hände.
• Verdeckte Netzverkabelung: Wenn Leitungen oder Verbindungen in Wänden, Decken oder nicht zugänglichen Hohlräumen geändert werden müssten, ist eine fachliche Beurteilung erforderlich.
• Beschädigte Leitungen oder Bauteile: Montage stoppen und den Zustand vor dem Weiterarbeiten fachlich prüfen lassen.
• Unklare Stromkreisbelastung oder Schutztechnik: Keine zusätzlichen Verbraucher fest anschließen, bevor die elektrische Eignung geklärt ist.
• Unklare Treiber-/Netzteilspezifikation: Bei einem festverdrahteten Gerät erst Nennwerte, Anschlussart und zulässige Einbaubedingungen klären.
• Vorschriftenrelevante Leitungsführung: Lokale Anforderungen für Netzspannungsleitungen und feste Installation beachten; bei Unsicherheit Elektrofachkraft einbeziehen.

Die praktische Grenze verläuft damit zwischen einem steckbaren Niederspannungssystem mit bestätigter Kompatibilität und Arbeiten an der festen Elektroinstallation. Bei den genannten Eskalationssignalen ist die Elektrofachkraft der geeignete nächste Schritt.

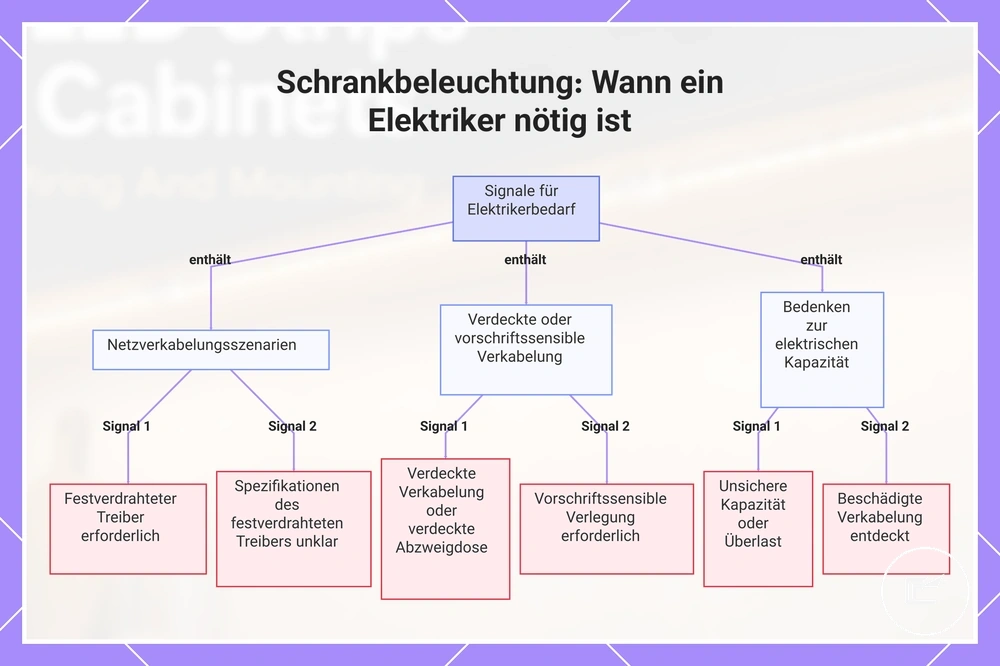

Diese Grafik zeigt die wichtigsten Eskalationssignale, die darauf hinweisen, dass für die Installation von Schrankbeleuchtung ein Elektriker erforderlich ist.

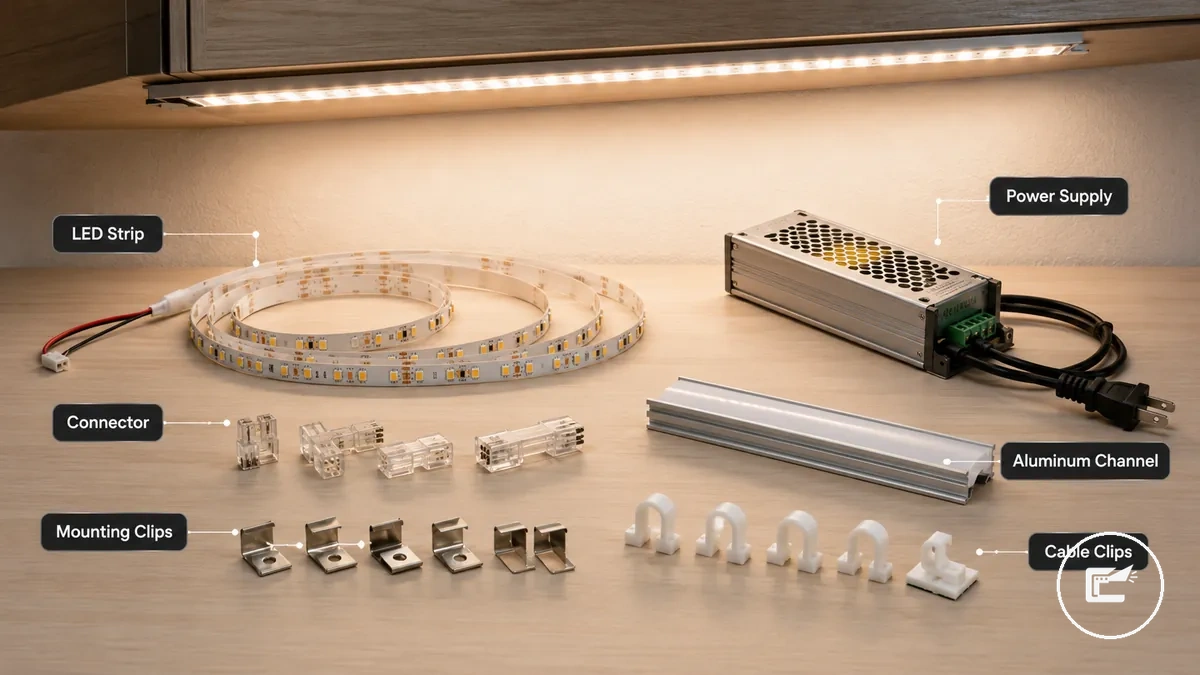

Werkzeuge, Komponenten und Montageteile

Werkzeuge, Komponenten und Montageteile sind die Gegenstände, die die Stromversorgung, Streifenmontage, Verbindungen und Kabelsteuerung bei der Montage von LED-Streifen unter Schränken unterstützen. Jedes Teil erfüllt eine bestimmte Installationsfunktion, daher sollte sich die Liste auf die Funktion konzentrieren und nicht auf die Produktauswahl. Die Identifizierung der erforderlichen Komponenten vor der Montage kann Kompatibilitätsprobleme, lose Kabelverlegung oder spätere Anpassungen bei der Montage verringern.

Ein LED-Streifen und ein Netzteil bilden das Kernsystem der Installation. Verbinder, Verlängerungskabel und Kabelclips helfen bei Verlegung und Verbindungspunkten. Klebeband, Montageclips, Aluminiumprofil, Diffusorabdeckung, ein geeignetes Reinigungsmittel, Maßband und ein zum Streifen passendes Schneidwerkzeug unterstützen bei Bedarf Oberflächenvorbereitung, Platzierung und Passform.

Die Auswahl der Teile hängt von den Installationsbedingungen ab. Montageclips oder ein Aluminiumprofil können nützlich sein, wenn über das Klebeband hinaus zusätzlicher Halt gewünscht wird, während Verlängerungskabel-Zubehör helfen kann, wenn der Netzteilstandort einen längeren Kabelweg erfordert. Bevor Sie Teile auswählen, informieren Sie sich unter Stromversorgung und Verbinder planen über die Spannungs-, Stecker- und Kompatibilitätsanforderungen.

Komponenten nach Funktion, Einsatzbedingung und wichtigstem Prüfkriterium

Komponente	Funktion	Wann erforderlich oder nützlich	Prüfkriterium
LED-Streifen	Erzeugt das Licht	Immer	Nennspannung, Leistungsaufnahme, Breite, Schnittmarken und Montagehinweise müssen zum System passen.
Netzteil	Wandelt Netzstrom in die benötigte Niederspannung	Bei einem Streifen ohne integrierte Stromversorgung	Ausgangsspannung = Streifen-Nennspannung; Nennleistung deckt die geplante Last ab.
Verbinder	Verbindet Streifenabschnitte oder Zubehör	Bei Trennstellen, Ecken oder steckbaren Übergängen	Streifenbreite, Kontaktzahl/-belegung und gegebenenfalls Polarität/Kanäle müssen passen.
Verlängerungskabel	Überbrückt Abstand zwischen Netzteil und Lichtsystem	Wenn der Netzteilstandort weiter entfernt ist	Stecker, Spannung/Strombelastbarkeit und Länge müssen zum System und Kabelweg passen.
Klebeband	Befestigt leichte Streifen flächig	Auf glatten, sauberen und trockenen Flächen	Nur verwenden, wenn Oberfläche und Klebesystem dafür geeignet sind; Herstellerhinweise beachten.
Montageclips	Geben mechanischen Halt	Bei rauen Flächen, zusätzlicher Belastung oder gewünschter Sicherung	Clipgröße zum Streifen/Profil; sichere Befestigung ohne Beschädigung des Schranks.
Aluminiumprofil	Führt und schützt den Streifen; unterstützt eine definierte Montage	Wenn gerader Verlauf, Schutz oder Diffusor gewünscht ist	Innenmaß und Tiefe müssen zu Streifen, Diffusor und verfügbarem Schrankraum passen.
Diffusorabdeckung	Mildert sichtbare Lichtpunkte und schützt den Streifen im Profil	Wenn das gewählte Profil einen Diffusor unterstützt	Abdeckung muss zum Profil passen; Lichtbild hängt auch von LED-Abstand und Profiltiefe ab.
Kabelclips	Ordnen Niederspannungskabel und schaffen Zugentlastung	Nach erfolgreichem Probelauf	Kabel nicht quetschen; Steck- und Wartungspunkte erreichbar lassen.
Reinigungsmittel/Tuch	Entfernt Staub, Fett und Rückstände	Vor Klebemontage	Oberflächenverträgliches, rückstandsarmes Verfahren wählen und vollständig trocknen lassen.
Maßband/Markierhilfe	Legt Verlauf, Profil- und Streifenlänge fest	Vor Zuschnitt und Befestigung	Maße und Schnittstellen vor dem Kürzen doppelt prüfen.
Schneidwerkzeug	Kürzt dafür vorgesehene LED-Streifen	Nur wenn der Streifen gekürzt werden darf	Nur spannungsfrei und ausschließlich an vorgesehenen Schnittmarken schneiden.

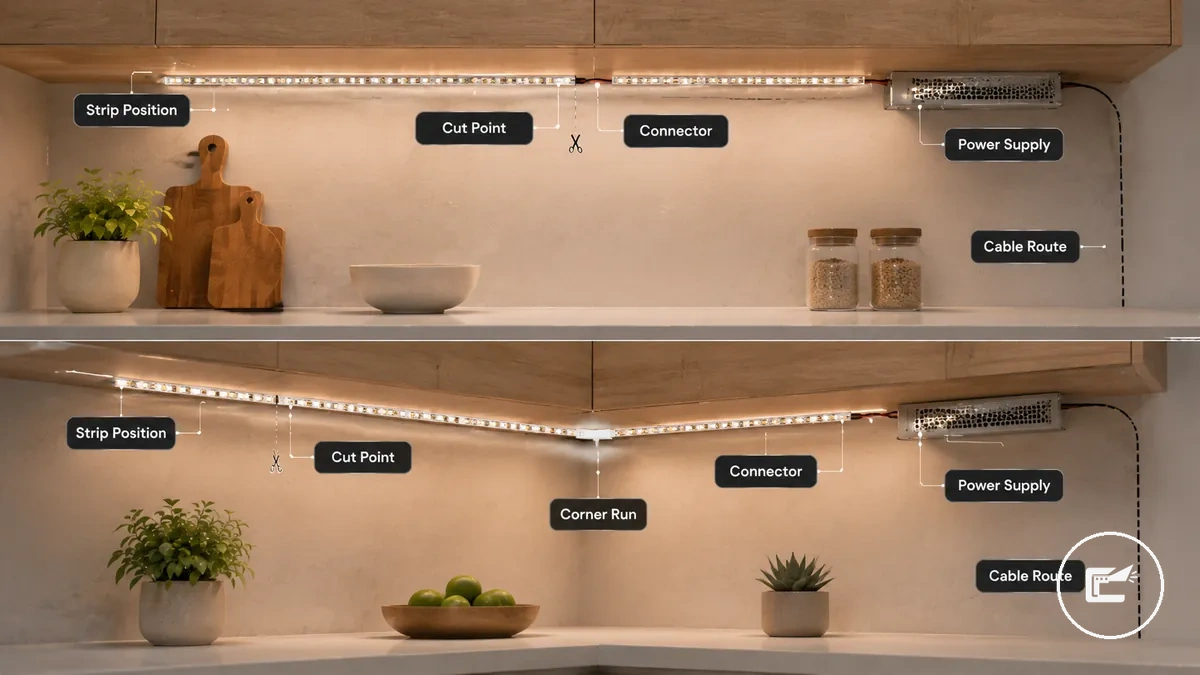

Planung von Streifenposition, Länge und Stromweg

Die Planung der LED-Streifen unter Schränken beginnt damit, festzulegen, wo der Streifen auf der Schrankunterseite sitzt, wie weit er verläuft und wie der Niederspannungs-Stromweg ihn vor der Montage erreicht. Die Platzierung kann die Lichtausbeute, die Schattenbildung und die Sichtbarkeit der Kabel beeinflussen. Eine frühzeitige Planung kann auch Montageanpassungen und Steckerwechsel nach Installationsbeginn reduzieren.

Für LED-Streifen unter Schränken kann eine Platzierung vorne mehr Licht auf die Arbeitsfläche lenken, während eine Platzierung in der Mitte oder hinten die Lichtverteilung auf nahegelegenen Flächen verändern kann. Die Streifenlänge sollte dem geplanten Verlauf an der Schrankunterseite folgen, und jeder Verbinder sollte im Installationslayout erreichbar bleiben. Der Standort des Netzteils sollte ebenfalls vor der Montage einen praktikablen Kabelweg unterstützen.

• Position: Vorderkante, Mitte oder Rückseite nach gewünschter Arbeitsflächenbeleuchtung, Blendung und Sichtbarkeit wählen.
• Länge: Verlauf vollständig messen und Schnittstellen nur an vorgesehenen Schnittmarken planen.
• Verbinder: Übergänge und Ecken so planen, dass Stecker ohne Zug oder scharfe Knicke erreichbar bleiben.
• Netzteil: einen belüfteten und später zugänglichen Standort mit passender Kabellänge vorsehen.
• Kabelweg: sichtbare Abschnitte reduzieren, ohne Verbindungen unzugänglich zu machen oder Kabel zu quetschen.
• Längere Verläufe: Netzteilbelastung und möglichen Spannungsabfall anhand der Streifenleistung, Länge und Herstellerhinweise berücksichtigen.

Ein gerader Schrankverlauf ist oft einfacher zu planen, da Streifen, Verbinder und Kabelweg einem einzelnen Pfad folgen. Eckanordnungen oder Verläufe über mehrere Schränke können zusätzliche Aufmerksamkeit auf die Verbinderreichweite, Richtungswechsel und Kabelverlegung zwischen Abschnitten erfordern. Bevor Sie das Layout finalisieren, informieren Sie sich unter Stromversorgung und Verbinder planen, ob Spannung, Steckerauswahl und Installationsanforderungen abgestimmt bleiben.

Platzierung an der Vorderkante, Mitte und Rückseite

Die Wahl einer Position für LED-Streifen unter Schränken beeinflusst die Arbeitsbeleuchtung, Blendung, Schattenbildung und die Sichtbarkeit des Streifens während der Installation. Die Platzierung an der Vorderkante, in der Mitte und an der Rückseite erzeugt unterschiedliche Lichteffekte auf der Schrankunterseite und angrenzenden Flächen, und das Ergebnis kann mit der Tiefe der Schranklippe, der Verwendung eines Diffusors und der Arbeitsplattenbeschaffenheit variieren.

Position des LED-Streifens: Lichtwirkung, Sichtbarkeit und beste Einsatzbedingung

Platzierung	Typische Lichtwirkung	Sichtbarkeit des Streifens	Möglicher Nachteil	Geeignet, wenn …
Vorderkante	Mehr Licht erreicht direkt die vordere Arbeitsfläche.	Kann ohne tiefe Schranklippe stärker sichtbar sein.	Blendung oder sichtbare LEDs können eher auffallen.	Arbeitslicht Priorität hat und die Schranklippe beziehungsweise ein Diffusor den Streifen ausreichend abschirmt.
Mitte	Ausgewogene Verteilung zwischen Vorderkante und Rückwand.	Meist mittlere Sichtbarkeit.	Ergebnis hängt stark von Schranktiefe, Oberfläche und Diffusor ab.	eine gleichmäßige, kompromissorientierte Lichtverteilung gewünscht ist.
Rückseite	Mehr Licht fällt in Richtung Rückwand/Spritzschutz.	Aus normalen Blickwinkeln oft weniger sichtbar.	Vordere Arbeitsfläche kann schwächer beleuchtet werden.	zurückgesetztes Licht oder Rückwandakzent wichtiger ist als maximale Vorderkantenbeleuchtung.

Ein Diffusor kann das Erscheinungsbild einzelner Lichtpunkte weicher machen, während die Tiefe der Schranklippe beeinflussen kann, ob der Streifen aus normalen Betrachtungswinkeln sichtbar bleibt. Keine einzelne Platzierung ist für jede Installation richtig, da Schrankmaße, Arbeitsplattenreflexion und Diffusorkonfiguration das Beleuchtungsergebnis verändern können.

Netzteilstandort und Niederspannungs-Kabelweg

Die Planung eines Netzteilstandorts beginnt mit der Wahl einer erreichbaren Position und eines Niederspannungs-Kabelwegs, der nach der Installation zugänglich bleibt. Bei LED-Streifen unter Schränken sollten das Netzteil, die Steckerrichtung und der Kabelweg vor der Montage überprüft werden, damit Kabelreichweite, Sichtbarkeit und späterer Zugang geprüft werden können, ohne die Verbindungen unnötig zu belasten.

Der Netzteilstandort sollte einen praktischen Zugang, Belüftung und Kabelmanagement entlang der Schrankunterseite unterstützen. Ein Steckernetzteil oder -treiber ist möglicherweise einfacher zu überprüfen, wenn es erreichbar bleibt, während eine verdeckte Platzierung dennoch Zugang für Tests oder Anpassungen ermöglichen sollte, wenn nötig.

• Zugang: Steckdose und Netzteil nach der Montage erreichbar lassen.
• Belüftung: Netzteil nicht in einem für das Gerät unzulässig geschlossenen oder heißen Bereich betreiben; Einbauhinweise des Herstellers beachten.
• Kabellänge: nur einen Verlängerungsweg planen, der ohne Zug, Quetschung oder provisorische Zwischenverbindungen auskommt.
• Steckerbelegung: Anschlussrichtung, Polarität beziehungsweise Kanalbelegung zum Streifen und Controller prüfen.
• Schrankzwischenräume: nur nutzen, wenn Niederspannungskabel geschützt geführt werden und Verbindungen zugänglich bleiben.
• Zugentlastung: an Steckern ausreichend Kabelreserve lassen und das Kabel in der Nähe fixieren, ohne den Stecker zu belasten.
• Keine verdeckte Netzänderung: Der hier beschriebene Kabelweg betrifft Niederspannung; Änderungen an der festen Netzinstallation gehören in fachkundige Hände.

Wenn der Kabelweg durch Schrankzwischenräume oder hinter sichtbaren Oberflächen verläuft, können Kabelreichweite, Wärmebedingungen und Steckerzugang das endgültige Layout beeinflussen. Vermeiden Sie Verlegepläne, die von verdeckten Netzverkabelungsänderungen oder unzugänglichen Verbindungen abhängen, da sich dieser Unterabschnitt nur auf die Planung der Niederspannungsinstallation konzentriert.

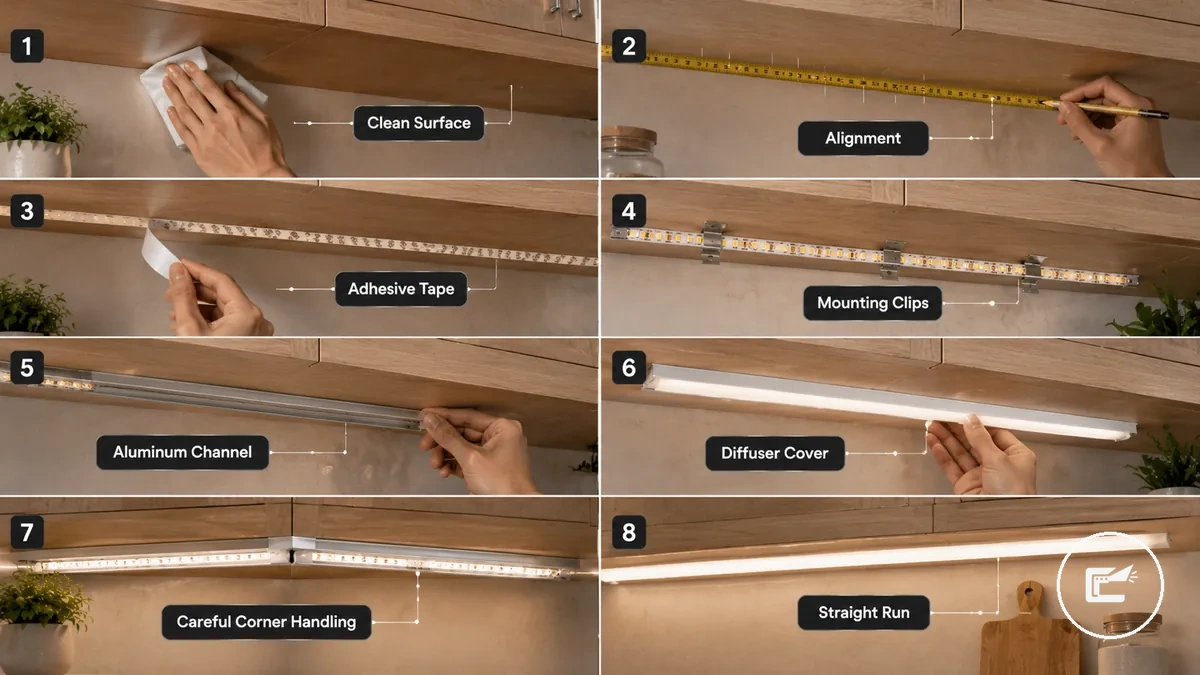

Montage von LED-Streifen, Clips oder Diffusorprofilen

Die Montage von LED-Streifen, Clips oder Diffusorprofilen beginnt nach abgeschlossener Planung und hängt von der Oberflächenvorbereitung, der Ausrichtung und der gewählten Befestigungsmethode ab. Eine saubere Oberfläche, genaues Messen und eine gleichmäßige Positionierung können dazu beitragen, das Ablösungsrisiko zu verringern und den Streifenverlauf gerade zu halten. Die Montagemethode sollte an die Schrankoberfläche und die Installationsbedingungen angepasst sein und keinem universellen Ansatz folgen.

Bei der Montage von LED-Streifen, Clips oder Diffusorprofilen wird zwischen Klebeband, Montageclips oder einem Aluminiumprofil mit Diffusorabdeckung gewählt. Klebeband kann für glatte Schrankoberflächen geeignet sein, während Montageclips oder ein Profil zusätzlichen Halt bieten können, wenn die Oberflächenbeschaffenheit, das Streifengewicht oder das Installationslayout dies erfordern. Ausrichtung, Andruckzeit und Geradlinigkeit sollten während des gesamten Montagevorgangs überprüft werden.

1. Oberfläche vorbereiten: Schrankunterseite reinigen, vollständig trocknen lassen und die gewählte Befestigungsart auf Oberflächenverträglichkeit prüfen.
2. Verlauf messen: Streifen- und gegebenenfalls Profillänge markieren; nur an vorgesehenen Schnittstellen kürzen.
3. Befestigungsart wählen: Klebung für geeignete glatte Flächen, Clips für zusätzlichen mechanischen Halt oder ein passendes Aluminiumprofil für Führung, Schutz und Diffusion.
4. Streifen spannungsfrei einsetzen: Streifen gerade ausrichten und ohne scharfe Biegung oder Zug an Anschlüssen befestigen.
5. Verbindungen zugänglich halten: Netzteil-, Controller- und Steckpunkte so positionieren, dass ein Probelauf und spätere Wartung möglich bleiben.
6. Erst testen, dann finalisieren: Lichtverlauf und Verbindungen prüfen, bevor Kabelclips, Abdeckungen oder schwer zugängliche Befestigungen endgültig gesetzt werden.

Wenn Klebeband auf eine nicht ausreichend vorbereitete Oberfläche aufgetragen wird, kann es nach der Montage leichter zu Ablösungen oder Fehlausrichtungen kommen. Die Ausrichtung vor Abschluss der vollständigen Andruckzeit zu überprüfen, kann kleine Anpassungen erleichtern, als den gesamten Streifenverlauf später neu zu positionieren.

Oberfläche vorbereiten und Verlauf ausmessen

Die Vorbereitung der Oberfläche und das Ausmessen des Verlaufs beginnen mit der Reinigung, Trocknung und Markierung der Schrankunterseite vor der Montage. Die Oberflächenvorbereitung hilft, die Haftungsbedingungen zu beurteilen, während das Ausmessen die Ausrichtung, die genaue Streifenlänge und die Passform des Profils unterstützt. Diese Schritte sollten abgeschlossen sein, bevor der Streifen, Montageclips, das Aluminiumprofil oder die Diffusorabdeckung angebracht werden.

1. Reinigen: Staub, Fett und Rückstände mit einem zur Schrankoberfläche passenden Verfahren entfernen.
2. Trocknen: Vor Klebemontage vollständig trocknen lassen; Feuchtigkeit und Reinigerfilm verschlechtern den Klebekontakt.
3. Messen: gesamten Lichtverlauf, Profil und Kabelübergänge vor dem Befestigen ausmessen.
4. Markieren: eine gerade Bezugslinie für Streifen oder Profil setzen, ohne die Oberfläche zu beschädigen.
5. Schnittpunkte prüfen: Streifen nur spannungsfrei an den vorgesehenen Schnittmarken kürzen.
6. Freiraum prüfen: Türen, Scharniere, Schranklippen, Profilhöhe, Diffusor und Stecker dürfen sich nicht gegenseitig behindern.

Wenn die Schrankunterseite eine raue Oberflächenstruktur aufweist, kann die Haftleistung variieren, und Montageclips können eine geeignetere Befestigungsmethode darstellen. Die Überprüfung der Ausrichtung vor dem vollständigen Andrücken kann kleine Anpassungen erleichtern, als den Streifen nach der Befestigung neu zu positionieren.

Klebeband oder Montageclips verwenden

Die Verwendung von Klebeband oder Montageclips beginnt mit der Beurteilung der Schrankunterseite, des Streifengewichts und der Montagebedingungen vor der Befestigung. Klebeband kann für LED-Streifen unter Schränken ausreichend sein, wenn die Montagefläche glatt ist und die Installation den Streifenverlauf nur gering belastet, während Montageclips bei weniger günstigen Bedingungen mechanischen Halt bieten können.

Die Befestigungsmethode hängt von der Oberflächenstruktur, der Wärmeeinwirkung, dem Gewicht und dem Anpassungsbedarf ab:

Befestigungsart nach Oberfläche, Belastung und gewünschter Wartbarkeit

Befestigung	Passt besonders, wenn …	Vorteil	Grenze / Prüfpunkte
Klebeband	die Fläche glatt, sauber und trocken ist und der Streifen leicht ist.	flache, schnelle Befestigung ohne sichtbare Clips.	Haftung hängt von Oberfläche, Klebesystem, Wärme und Vorbereitung ab; nicht auf ungeeignete oder feuchte Flächen kleben.
Montageclips	mechanischer Halt gewünscht ist oder die Oberfläche für reine Klebung ungünstig ist.	reduziert die Abhängigkeit von Klebkraft und kann Streifen gezielt sichern.	Clipgröße muss passen; vor Schrauben Schrankmaterial und Bereich hinter der Fläche prüfen.
Aluminiumprofil	ein gerader Verlauf, zusätzlicher Schutz oder ein Diffusor gewünscht ist.	führt den Streifen, schützt ihn und schafft eine definierte Diffusorposition.	Innenmaß, Tiefe, Befestigung und Luft-/Wärmebedingungen müssen zum Streifen und Schrank passen.

Bei einer Niederspannungsinstallation sollte die Befestigungsmethode zusammen mit dem Netzteil, der Steckerposition, der Montageart und dem Kabelweg bewertet werden, damit der Streifen gestützt bleibt, ohne den Kabelweg oder die Verbindungspunkte unnötig zu belasten.

Aluminiumprofil und Diffusorabdeckung installieren

Die Installation eines Aluminiumprofils und einer Diffusorabdeckung beginnt mit der Positionierung des Profils an der Schrankunterseite, damit LED-Streifen unter Schränken einem geraderen Montageweg folgen können. Ein Aluminiumprofil kann Streifenschutz bieten und die Lichtdiffusion unterstützen, während die Diffusorabdeckung sichtbare Lichtpunkte weicher machen kann, abhängig von der Diffusorpassform, der Profiltiefe, der Streifenhelligkeit und dem Schrankabstand.

1. Profil trocken anhalten: Position, Profiltiefe, Schranklippe und freie Bewegung von Türen/Scharnieren prüfen.
2. Profil befestigen: nur mit einer für Profil und Schrankmaterial geeigneten Methode; vor Schrauben den Bereich hinter der Montagefläche prüfen.
3. LED-Streifen einsetzen: spannungsfrei, gerade und ohne Zug an Kupferpads, Steckern oder Kabeln.
4. Anschlüsse kontrollieren: Netzteil-, Controller- und Steckpunkte vor dem Schließen zugänglich halten.
5. Diffusor einsetzen: passende Abdeckung ohne Kollision mit Schrankteilen montieren; keine Kabel einklemmen.
6. Probelauf durchführen: Lichtbild, Kontaktstabilität und ungewöhnliche Erwärmung prüfen, bevor die Installation endgültig geschlossen wird.

Im Vergleich zur freiliegenden Streifenmontage kann ein Aluminiumprofil zusätzlichen Streifenschutz und einen kontrollierteren Montageweg bieten. Wärmeverteilung und Lichtausbeute können je nach Profilmaterial, Diffusortyp, Streifenhelligkeit und verfügbarem Schrankabstand variieren, daher sind die Ergebnisse nicht in jeder Installation identisch.

Stromversorgung anschließen und Lichtverlauf testen

Beim Probelauf werden Spannung, Leistungsreserve, Kontaktbelegung, Lichtverlauf und Wärmeverhalten geprüft, solange alle Niederspannungsverbindungen noch erreichbar sind. So lassen sich Fehlkontakte oder ungeeignete Komponenten korrigieren, bevor Kabel und Profile endgültig geschlossen werden.

1. Netzteil prüfen: Ausgangsspannung mit der Streifen-Nennspannung abgleichen und sicherstellen, dass die Nennleistung die geplante Last abdeckt.
2. Spannungsfrei verbinden: LED-Streifen, Verbinder und gegebenenfalls Controller/Dimmer bei vom Netz getrenntem Netzteil nach ihrer Kontakt- beziehungsweise Kanalbelegung verbinden.
3. Kurz einschalten und beobachten: gesamten Streifen auf vollständige Beleuchtung, Flackern und deutliche Helligkeitsunterschiede prüfen.
4. Verlauf vergleichen: wird das entfernte Ende sichtbar dunkler, Strompfad, Streifenlänge und Netzteilauslegung auf möglichen Spannungsabfall prüfen.
5. Wärme und Geruch beachten: bei ungewöhnlicher Erwärmung, Geruch, Verfärbung oder instabilem Betrieb ausschalten und Ursache klären.
6. Erst danach fixieren: Steckverbindungen zugentlasten, Kabelweg ordnen und Abdeckungen beziehungsweise Kabelclips erst nach bestandenem Test endgültig setzen.

Nach einem stabilen Probelauf können Sie den Kabelweg final ordnen. Für Zuschnitt, Verbinder und das Verbergen der Leitung siehe LED-Streifen schneiden, verbinden und Kabel verbergen.

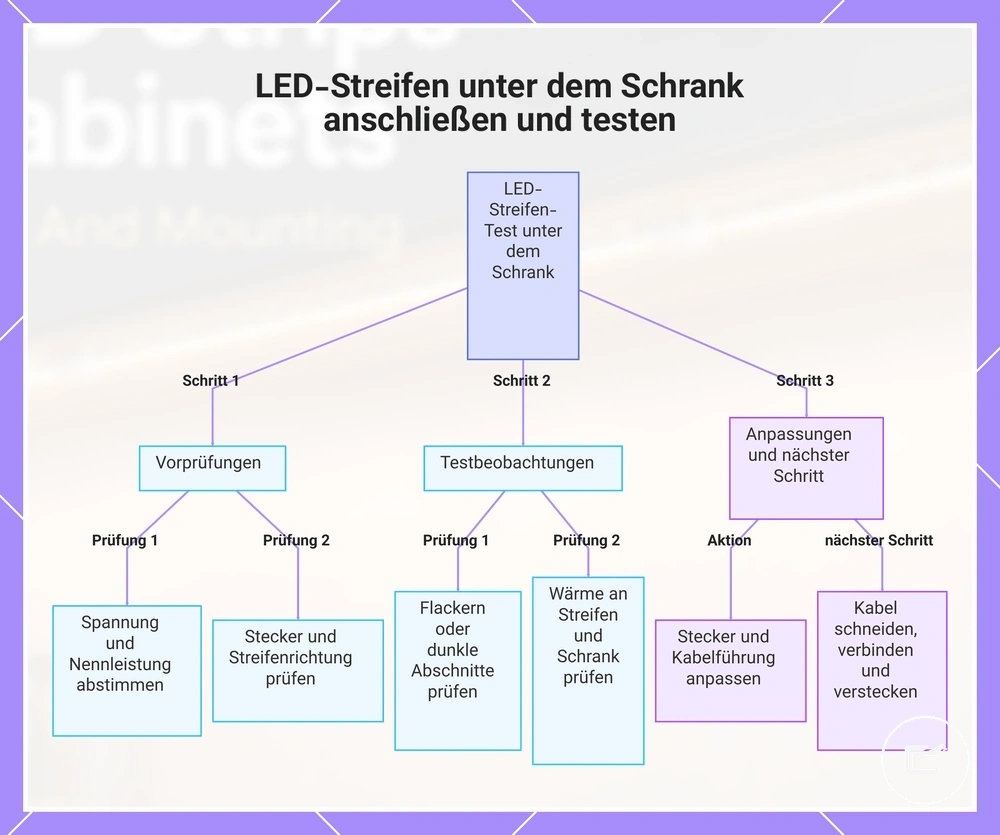

Dieses Diagramm zeigt den schrittweisen Prozess zum Anschließen des Netzteils, Testen des LED-Streifens auf Probleme und Durchführen der letzten Anpassungen vor der Installation.

Niederspannungskabel nach dem Probelauf ordnen

Ordnen Sie Niederspannungskabel erst nach einem erfolgreichen Probelauf. Ziel sind Zugentlastung, kurze saubere Wege und erreichbare Steck- und Wartungspunkte, ohne das getestete Layout wieder zu verändern.

• Kabelweg: entlang geschützter Schrankkanten und Fugen führen, ohne Quetschstellen oder scharfe Biegungen.
• Kabelreserve: an Steckern genug Spiel lassen, damit normale Bewegung oder Reinigung keine Zugkraft auf die Verbindung überträgt.
• Kabelclips: erst nach bestätigtem Verlauf setzen und so befestigen, dass die Leitung gehalten, aber nicht gequetscht wird.
• Wärmeabstand: Kabel und Steckverbindungen nicht gegen Netzteile oder andere wärmeerzeugende Bauteile pressen.
• Wartungszugang: Netzteil, Controller, Verbinder und Trennstellen erreichbar lassen; keine kritische Verbindung dauerhaft unzugänglich einschließen.

Wenn der Verlauf zusätzliche Trennstellen, Eckverbinder oder verdecktere Niederspannungsführung erfordert, beachten Sie auch LED-Streifen schneiden, verbinden und Kabel verbergen.

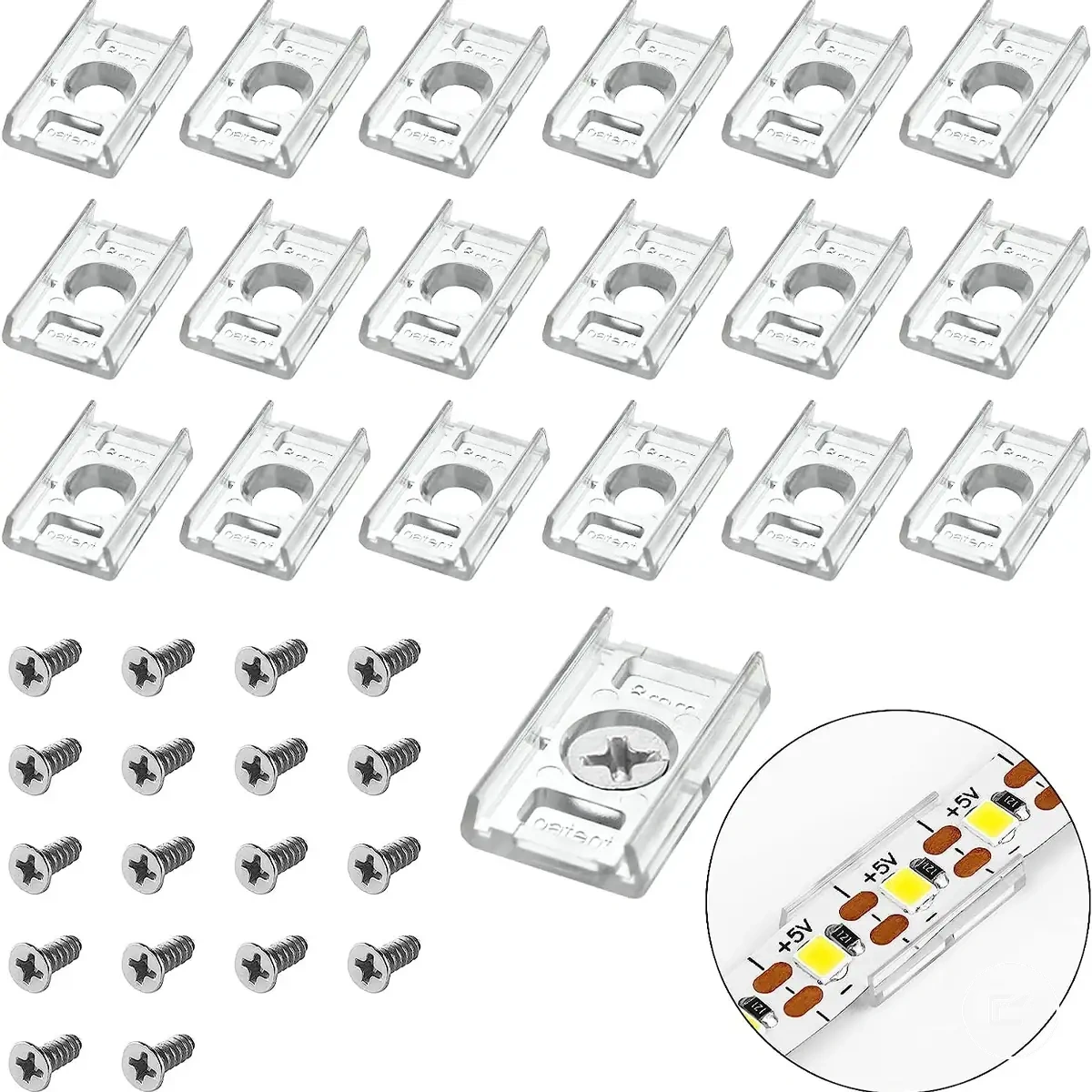

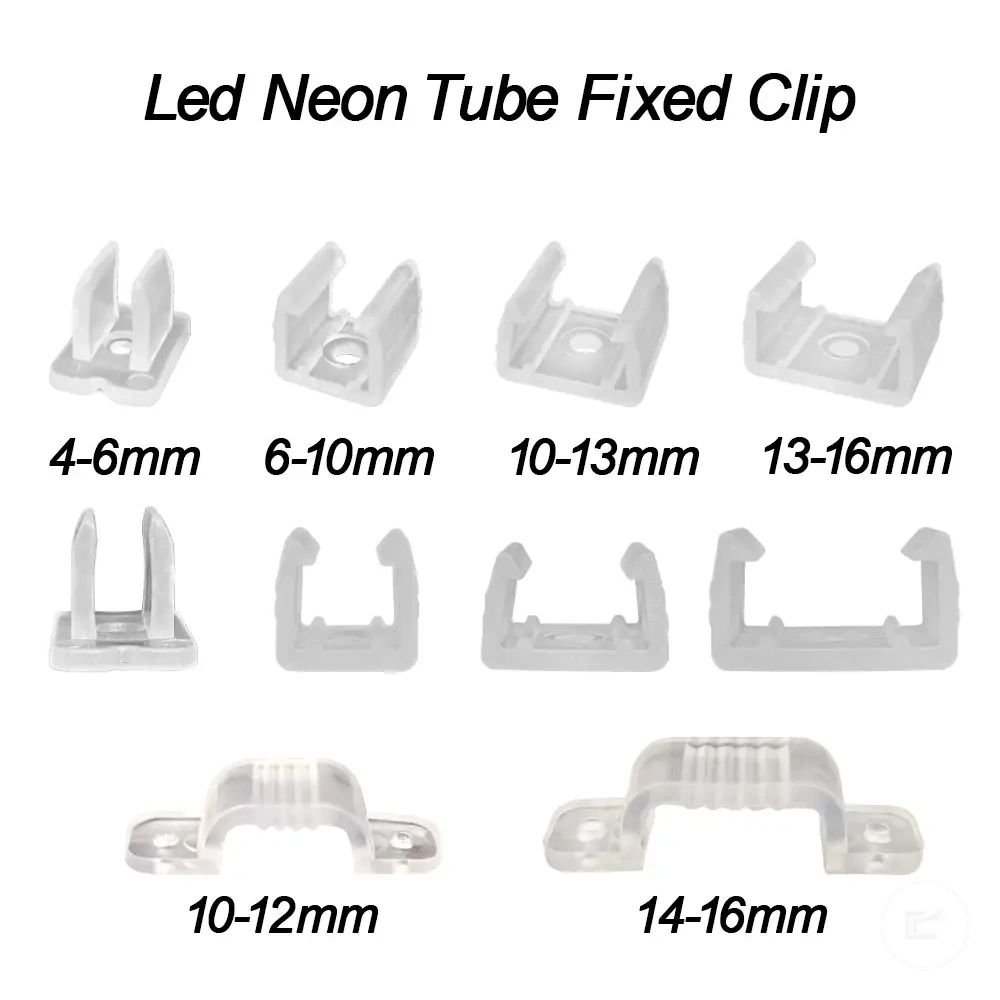

Die folgenden vorhandenen Produktbeispiele können bei Kabelweg, Befestigung oder Verbindung helfen. Prüfen Sien Sie vor einer Weiterleitung, ob Bauform, Kontaktbelegung, Maße und elektrische Kompatibilität zu Ihrem System passen.

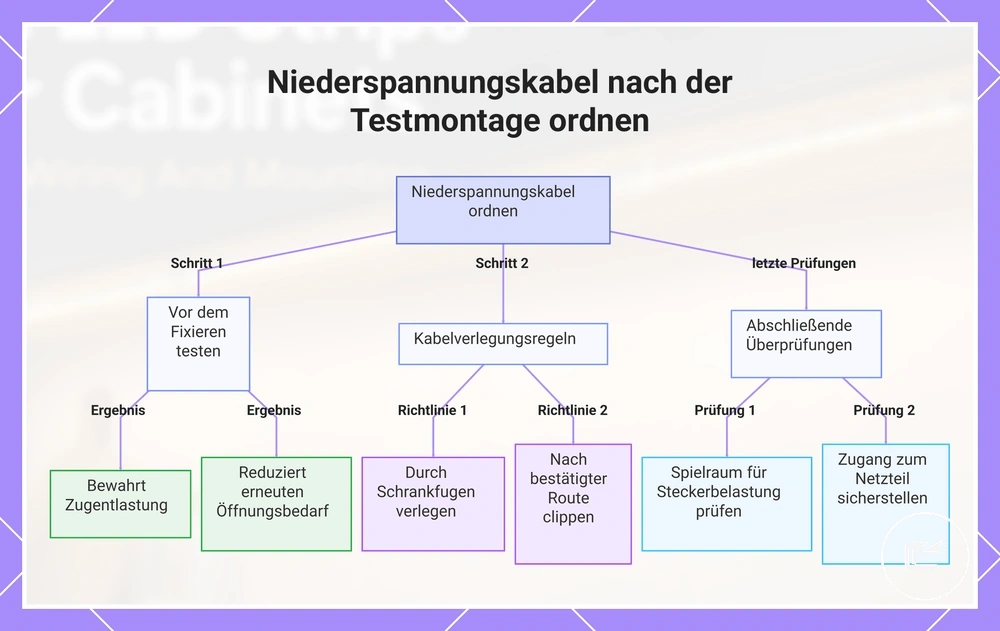

Diese Grafik zeigt die wichtigsten Schritte und Prüfungen zum Ordnen von Niederspannungskabeln nach dem Testen von LED-Streifen unter dem Schrank, einschließlich Testen vor dem Fixieren, Verlegehinweise und abschließende Überprüfung.

Häufige Fehler bei der Montage von LED-Streifen unter Schränken

Häufige Montagefehler können sichtbare Symptome wie Flackern, Nachlassen der Helligkeit oder Ablösen verursachen. Das Erkennen dieser Fehler vor oder während der Installation hilft, schlechte Lichtausbeute, Steckerbelastung und Kabelbeanspruchung bei LED-Streifen unter Schränken zu vermeiden. Das Verständnis, wie Symptome mit Ursachen und vorbeugenden Schritten zusammenhängen, unterstützt eine zuverlässigere Montage an der Schrankunterseite.

Zu den wichtigsten Fehlern gehören schlechte Haftung, schwache Montageunterstützung, falsches Netzteil, Spannungsabfall, Steckerinkompatibilität, falsche Streifenplatzierung, übermäßiges Biegen, Hitzestau und Kabelbelastung. Jeder kann die Leistung des Streifens und die Lichtausbeute beeinträchtigen, wenn er nicht während des anfänglichen Installationsprozesses behoben wird.

Verwenden Sie die folgende Tabelle, um jeden Fehler mit seiner wahrscheinlichen Ursache, einer sicheren Prüfung und einer Vorbeugungsstrategie zu verknüpfen. Dies hilft, potenzielle Probleme zu erkennen, ohne die gesamte Installationssequenz zu wiederholen oder diese Seite in eine Fehlerbehebungsanleitung zu verwandeln.

Symptom → mögliche Ursache → sichere Prüfung → Vorbeugung

Problem/Symptom	Mögliche Ursache	Sichere Prüfung	Vorbeugung
Streifen löst sich	Staub, Fett, Feuchtigkeit, ungeeignete Oberfläche oder zu geringe mechanische Unterstützung	Montagefläche und Haftkontakt prüfen; Stromversorgung dafür nicht öffnen oder verändern.	Fläche passend vorbereiten; bei ungünstiger Oberfläche Clips oder Profil verwenden.
Flackern / instabiles Licht	Lockerer Verbinder, ungeeigneter Controller, Spannungs-/Leistungsproblem	Niederspannungsstecker, Kontaktbelegung, Netzteil-Nennwerte und Controller-Kompatibilität prüfen.	Komponenten vor der Endmontage abgleichen und testen.
Helligkeit nimmt zum Ende ab	Spannungsabfall entlang eines längeren oder stärker belasteten Verlaufs	Helligkeit am Einspeisepunkt und am entfernten Ende vergleichen; Streifenleistung und Zuleitung prüfen.	Länge und Stromversorgung nach Herstellerdaten planen; unnötig lange Zuleitungen vermeiden.
Blendung / ungleichmäßige Ausleuchtung	Position, Betrachtungswinkel oder fehlende/ungeeignete Diffusion	Streifen vor der endgültigen Befestigung provisorisch an Vorderkante, Mitte und Rückseite vergleichen.	Position nach Arbeitsfläche und Sichtlinie wählen; passenden Diffusor erwägen.
Intermittierender Betrieb nach Biegung	Zu enge Biegung, mechanische Belastung oder beschädigter Anschluss	Biegestellen und Niederspannungsanschlüsse bei ausgeschaltetem System auf sichtbare Belastung prüfen.	Mindestbiegeradius und Schnitt-/Verbinderregeln des Streifens einhalten; Zug vermeiden.
Ungewöhnliche Erwärmung / frühe Lichtminderung	Wärme staut sich oder Komponenten werden außerhalb ihrer Einbaubedingungen betrieben	System ausschalten und Einbau-, Profil- und Netzteilbedingungen prüfen.	Belüftungs- und Montagevorgaben einhalten; geeignete Profile und freie Wärmeabfuhr vorsehen.
Stecker wird belastet oder löst sich	Zu straffer Kabelweg oder fehlende Zugentlastung	Kabelreserve und Befestigungspunkte entlang des Niederspannungswegs prüfen.	Kabel nahe der Verbindung sichern und am Stecker spannungsfrei führen.

Bleibt ein Symptom nach diesen grundlegenden Prüfungen bestehen, nutzen Sie die Anleitung Installationsprobleme beheben oder ziehen Sie bei elektrischer Unsicherheit eine Elektrofachkraft hinzu.

Wenn die Diagnose auf Befestigung, Kabelweg oder einen steckbaren Niederspannungsverbinder weist, können die vorhandenen Produktbeispiele als Vergleichspunkte dienen. Wählen Sie nur Teile, deren Maße, Kontaktbelegung und elektrische Spezifikation zum vorhandenen System passen.

Schwache Haftung und schlechte Oberflächenvorbereitung

Wenn ein loser Streifen oder Ablösen auftritt, hängt schwache Haftung oft mit den Oberflächenbedingungen des Schranks zusammen und nicht mit einer einzelnen Ursache. Fett, Staub, Feuchtigkeit, Textur oder übermäßige Wärme auf der Schrankoberfläche können den Klebekontakt verringern. Dieser Fehler kann während der Schrankbeleuchtungsinstallation zu schwachem Halt führen und das Risiko einer Streifenverschiebung im Laufe der Zeit erhöhen.

Überprüfen Sie diese lokalen Ursachen und Vorbeugungspunkte:

• Raue oder strukturierte Oberfläche: weniger zusammenhängender Klebekontakt; bei Bedarf mechanische Clips oder Profil verwenden.
• Fett oder Staub: reduziert den direkten Kontakt des Klebers; Fläche mit einem geeigneten Verfahren reinigen.
• Reinigungsmittelrückstand: kann die Haftung schwächen; rückstandsarm reinigen und vollständig trocknen lassen.
• Feuchtigkeit: verhindert zuverlässigen Klebekontakt; erst auf vollständig trockener Fläche montieren.
• Ungleichmäßiger Andruck: hinterlässt schwache Kontaktbereiche; Klebesystem nach Herstellerhinweisen gleichmäßig andrücken.
• Zusätzliches Gewicht: Profile, Kabelzug oder schwere Streifen belasten die Klebung; mechanische Unterstützung erwägen.
• Wärme: hohe Oberflächentemperatur kann Klebesystem und LED-Lebensdauer ungünstig beeinflussen; Wärmeabfuhr und Einbaubedingungen prüfen.

Schwache Haftung weist nicht immer auf dieselbe Ursache hin. Oberflächenmaterial, Feuchtigkeitsgehalt, Hitzestau und Streifengewicht können in verschiedenen Installationen unterschiedlich zusammenwirken, daher sollte sich die Vorbeugung auf den spezifischen Zustand der Schrankoberfläche konzentrieren, anstatt von einer einzigen Fehlerquelle auszugehen.

Falsches Netzteil, Spannungsabfall und Steckerfehler

Wenn nach der Installation Dimmerscheinungen, Flackern, teilweise Beleuchtung oder gar kein Licht auftreten, kann ein Problem mit dem Netzteil, ein Spannungsabfall oder ein Steckerfehler die Ursache sein. Dieser Fehler geht nicht immer auf dieselbe Quelle zurück, daher sollte das Symptom der wahrscheinlichsten Ursache zugeordnet werden, bevor Änderungen an der Installation vorgenommen werden.

Elektrische Niederspannungssymptome nach Ursache und Prüfung unterscheiden

Symptom	Wahrscheinliche Ursache	Prüfung	Nächste Maßnahme
Flackern	Lockerer Kontakt, ungeeigneter Controller/Dimmer oder instabile Versorgung	Niederspannungsverbinder, Kontaktbelegung, Controller-Kompatibilität und Netzteil-Nennwerte prüfen.	Fehlkontakt korrigieren oder nicht kompatible Komponente ersetzen; erst danach endgültig montieren.
Helligkeit nimmt zum Ende ab	Spannungsabfall durch Länge, Strombedarf oder Zuleitung	Anfang und Ende des Streifens vergleichen und Leistungs-/Längenangaben des Streifens prüfen.	Strompfad und Streifenlänge nach Herstellerangaben neu planen; keine willkürliche Spannungserhöhung vornehmen.
Nur ein Abschnitt leuchtet	Fehlkontakt an Schnittstelle/Verbinder, beschädigter Abschnitt oder falsche Kanalbelegung	Schnittmarken, Kupferpads und steckbare Übergänge bei ausgeschaltetem System kontrollieren.	Verbindung passend zur Streifenbauart neu herstellen; beschädigte Abschnitte nicht überbrücken, wenn dies nicht vorgesehen ist.
Kein Licht	Fehlende Versorgung, Spannungsfehlanpassung, falsche Kontakt-/Polaritätsbelegung oder Controllerproblem	Steckernetzteil, Ausgangsspannung, Kontaktbelegung und Controllerstatus nacheinander prüfen.	Nur mit bestätigter kompatibler Versorgung erneut testen; bei Netzspannungsfehlern nicht selbst öffnen oder reparieren.
Ungleichmäßige Leistung bei langem Verlauf	Spannungsabfall oder Netzteil-/Zuleitungsgrenze	Helligkeit entlang des Verlaufs sowie Netzteil- und Streifendaten vergleichen.	Versorgungskonzept nach Herstellerdaten an Länge und Last anpassen.

Ähnliche Symptome können verschiedene Niederspannungsursachen haben; deshalb zuerst Spannung, Last, Kontaktbelegung und Verlauf systematisch unterscheiden. Bleibt der Fehler bestehen, siehe Installationsprobleme beheben.

Falsche Platzierung, Biegung und Hitzestau

Wenn nach der Installation Blendung, Schatten, sichtbare Punkte oder ungleichmäßige Lichtqualität auftreten, können falsche Platzierung, scharfe Biegungen oder Hitzestau die Ursache sein. Dieser Fehler kann physische Belastung auf die LED-Streifen unter Schränken ausüben und die Leistung im Laufe der Zeit beeinträchtigen, abhängig vom Streifentyp, Biegeradius, Profilpassform und Belüftungsbedingungen.

Vorbeugende Prüfungen umfassen:

• Platzierung: Streifen provisorisch an Vorderkante, Mitte oder Rückseite testen und Blendung, Schatten sowie Sichtbarkeit auf der Arbeitsfläche vergleichen.
• Biegeradius: den vom Hersteller angegebenen Mindestbiegeradius einhalten; Streifen nicht scharf knicken oder über Verbinder biegen.
• LED–Diffusor-Abstand: ein passendes Profil wählen, damit der Diffusor den Streifen nicht berührt oder Kabel einklemmt und die gewünschte Lichtmischung möglich ist.
• Profilpassung: Streifen nicht in ein zu enges Profil pressen; Innenmaß, Kabelführung und Abdeckung müssen zusammenpassen.
• Wärmeabfuhr: Netzteil und Streifen nur innerhalb der vorgesehenen Einbaubedingungen betreiben; Lüftungswege und Profilflächen nicht unnötig blockieren.
• Ecken und Zug: keine Abhebekräfte durch gespannte Kabel oder enge Kurven auf Klebeflächen und Kontakte übertragen.

Falsche Platzierung, Biegebelastung und blockierte Wärmeabflüsse erzeugen nicht immer dasselbe Symptom. Hitzestau, Spannungsabfall, Steckerfehler und physische Belastung können in verschiedenen Installationen unterschiedlich zusammenwirken, daher sollte sich die Vorbeugung auf die spezifische Bedingung konzentrieren, die die Schrankbeleuchtungsleistung beeinträchtigt.
