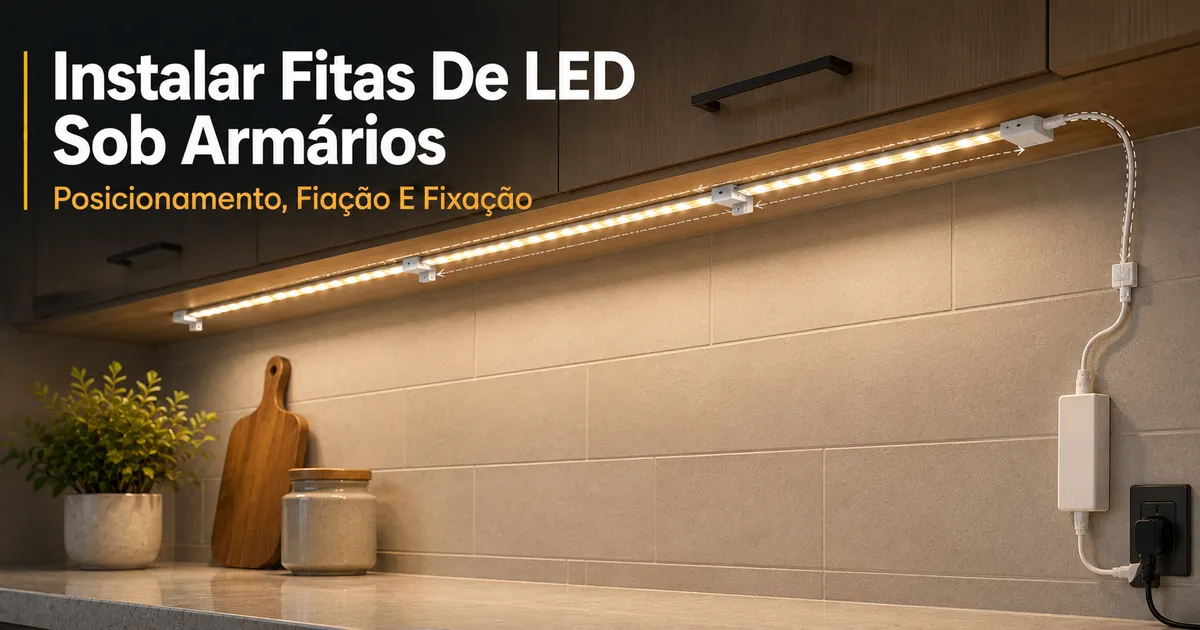

Como instalar fitas de LED sob armários

Para instalar fitas de LED sob armários, planeje a posição, o comprimento e o percurso da alimentação; confirme que a tensão de saída da fonte corresponde à tensão nominal da fita; teste a fita, os conectores e qualquer controlador antes da fixação; e só então faça a montagem definitiva em uma superfície limpa e seca ou com clipes/canal. Se houver ligação à rede elétrica, driver com fiação fixa, fiação oculta ou capacidade do circuito incerta, encaminhe a parte elétrica a um profissional qualificado; este guia cobre a instalação e os acessórios para fitas de LED e iluminação de armários no lado de baixa tensão.

O resultado depende principalmente da condição da superfície, da compatibilidade elétrica, do tipo de conector, da dissipação de calor e do percurso dos cabos. Superfícies lisas, limpas e secas favorecem a fixação adesiva; clipes ou canais fornecem suporte mecânico quando a superfície, o peso ou o acabamento exigem mais retenção.

Mantenha a fita e as conexões acessíveis durante o primeiro teste: confirme iluminação estável, conectores firmes, cabos sem tração e acesso à fonte de alimentação antes de concluir a fixação.

O restante do guia assume um sistema de baixa tensão. Intervenções na rede elétrica, em fiação oculta ou em circuitos cuja capacidade não esteja clara ficam fora desse escopo.

Verificações de instalação sob armários antes de começar

Antes de fixar qualquer peça, confirme superfície, acesso à alimentação, compatibilidade da fita e percurso dos cabos. Essa revisão reduz o risco de má adesão, conexão incompatível ou retrabalho depois que a fita já estiver montada.

Concentre-se na superfície do armário, localização da tomada, posição do driver, compatibilidade de tensão, comprimento do percurso da fita e qualquer perfuração ou cabeamento fixo planejado. Cada condição pode afetar o ajuste da instalação, o gerenciamento dos cabos e o acesso para manutenção futura.

• Se a superfície do armário não estiver limpa e seca, a fixação adesiva pode ser menos confiável e pode ser necessário preparar a superfície antes da instalação.
• Se o acesso à alimentação estiver longe da área de instalação, confirme que o roteamento do cabo permanece prático e não cria conexões visíveis ou tensionadas.
• Se um kit de baixa tensão usar um driver separado, verifique se a localização do driver permanece acessível após a instalação.
• Se a tensão da fita, o tipo de conector e as especificações da fonte de alimentação não corresponderem, podem ocorrer problemas de compatibilidade durante o teste ou operação.
• Se o comprimento planejado do percurso for maior que o esperado, verifique o layout antes da fixação para reduzir o risco de retrabalho.
• Se for necessária perfuração, inspecione o material do armário e a área ao redor para reduzir o risco de danos não intencionais à parte inferior do armário ou a componentes ocultos.

Ao avaliar os riscos da instalação, comece com verificações simples antes de fixar qualquer fita. Revisar segurança antes da instalação pode ajudar a identificar condições que podem exigir planejamento adicional, especialmente quando a compatibilidade de tensão, a seleção do conector, o espaçamento para calor ou o roteamento dos cabos permanecem incertos.

Uma configuração de baixa tensão com um kit com plugue pode ser adequada para instalação DIY quando o acesso à alimentação, o roteamento dos cabos e o ajuste dos componentes estiverem claros. Se estiverem envolvidos cabeamento fixo, cargas de energia incertas, armários danificados ou trabalho elétrico na rede, a avaliação por um eletricista qualificado ou outro profissional qualificado pode ser apropriada.

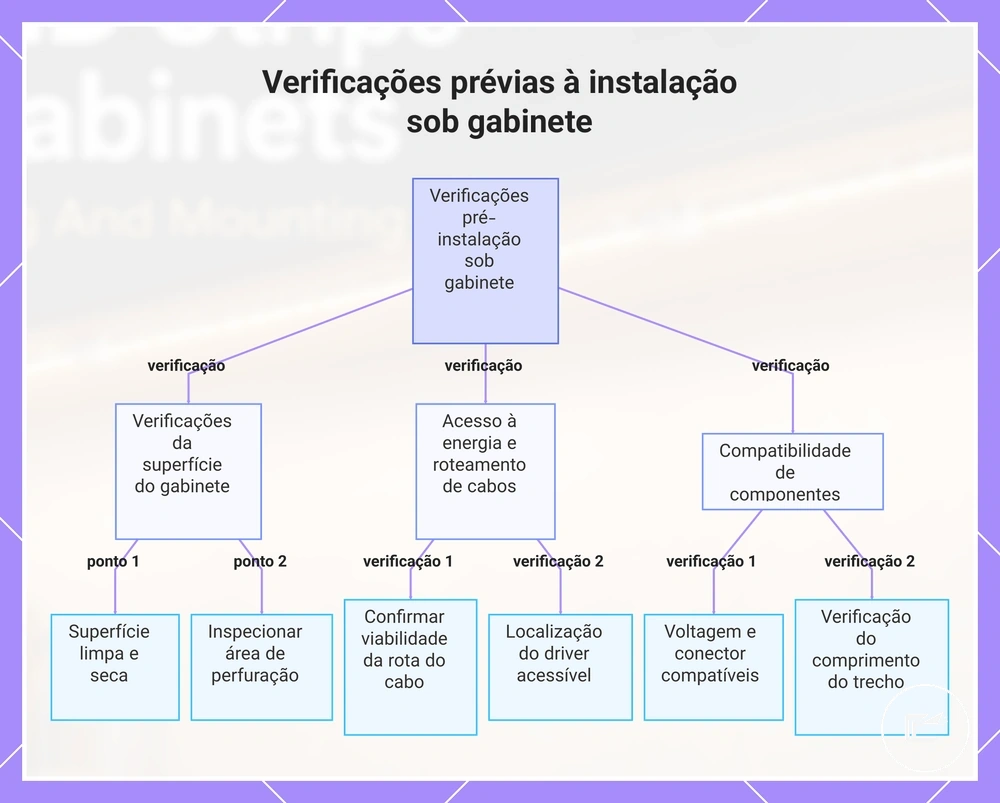

Este gráfico mostra as principais verificações pré-instalação para iluminação sob armário, abrangendo a superfície do armário, o acesso à energia e o roteamento de cabos, e a compatibilidade dos componentes.

Quando a instalação DIY é adequada

A instalação DIY geralmente é adequada quando um kit de baixa tensão usa uma conexão com plugue e a superfície do armário, o acesso à alimentação e a compatibilidade dos componentes estão claros. Isso se aplica a instalações de iluminação de armários onde o percurso da alimentação pode ser planejado facilmente e a instalação não depende de cabeamento fixo.

• Se a superfície do armário estiver limpa e seca, a fixação adesiva pode ser mais fácil de posicionar e avaliar antes da colocação final.
• Se uma tomada estiver acessível perto da área de instalação, o acesso à alimentação e o planejamento do roteamento dos cabos geralmente são mais simples.
• Se o kit de baixa tensão incluir uma fonte de alimentação, driver e sistema de conectores correspondentes, as verificações de compatibilidade geralmente são mais diretas.
• Se a fita seguir um percurso reto simples, o posicionamento e o ajuste podem ser mais fáceis de confirmar antes da fixação.
• Se conectores suportados pelo fabricante forem usados, os pontos de conexão podem ser mais fáceis de inspecionar durante o teste.

Uma configuração de baixa tensão pode ser uma escolha adequada para instalação DIY quando essas condições forem atendidas. Se estiverem envolvidos cabeamento fixo, cargas elétricas incertas ou modificações na fiação, a decisão de adequação pode mudar e a avaliação por um profissional qualificado pode ser apropriada.

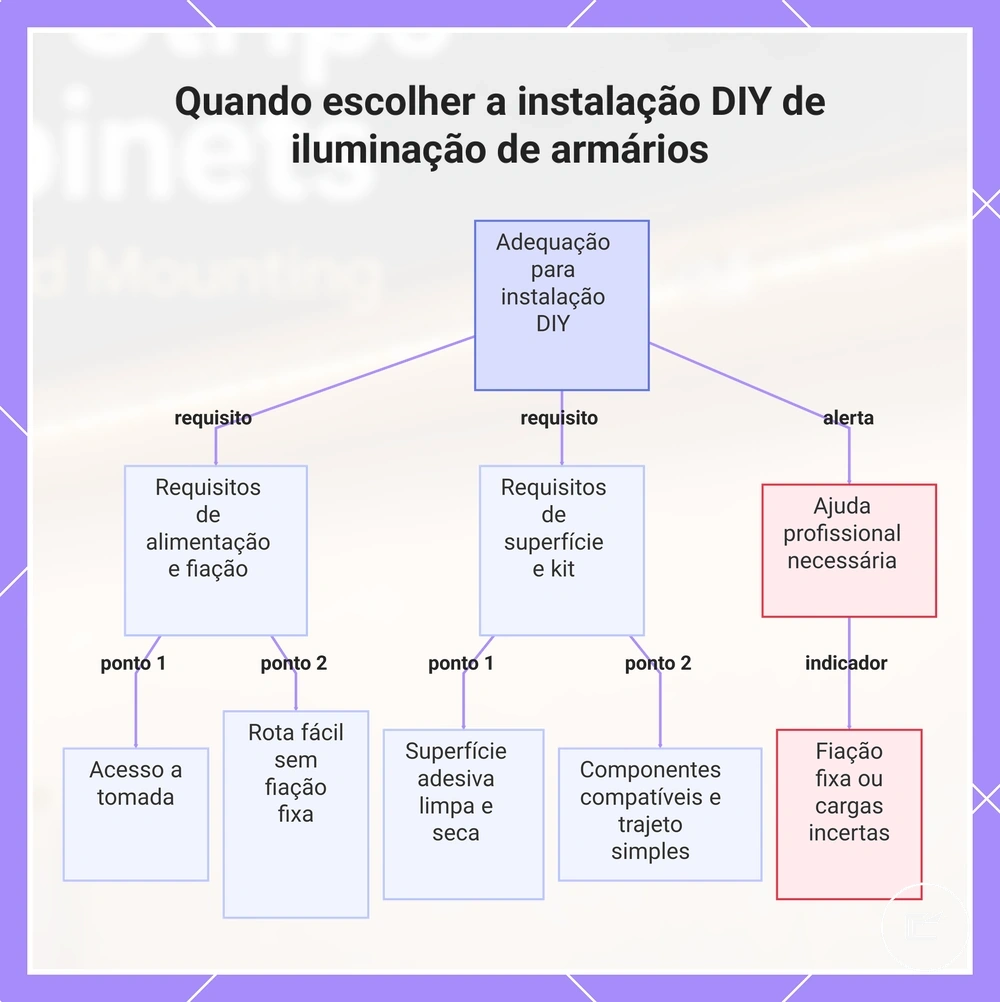

Este gráfico mostra as condições essenciais que tornam a iluminação de armários de baixa tensão adequada para instalação DIY e identifica quando a avaliação profissional é necessária.

Quando um eletricista é necessário

A instalação deve ser encaminhada a um eletricista qualificado quando envolver ligação à rede elétrica, driver com fiação fixa, fiação oculta ou danificada, ou capacidade do circuito incerta. Esses casos ultrapassam o escopo de montagem de baixa tensão deste guia e exigem avaliação do circuito e das conexões permanentes.

• Se for necessário cabeamento fixo em vez de uma conexão com plugue, um eletricista qualificado deve lidar com a decisão da conexão à rede elétrica.
• Se houver fiação oculta ou uma junção embutida, a instalação deve ser tratada como um sinal para encaminhar o trabalho a um profissional, e não como uma tarefa DIY.
• Se for descoberta fiação danificada, pare a instalação e busque avaliação profissional antes de prosseguir.
• Se a capacidade elétrica não estiver clara ou se uma condição de sobrecarga puder existir, é necessária uma avaliação adicional antes de adicionar equipamentos de iluminação de armários.
• Se as especificações do driver com fiação fixa não puderem ser confirmadas, a compatibilidade e o risco da instalação podem ser difíceis de avaliar.
• Se o roteamento dos cabos depender de espaços ocultos ou roteamento sujeito a normas, um profissional licenciado pode ser necessário para determinar uma abordagem adequada.

O limite de baixa tensão ajuda a separar as instalações de iluminação de armários com plugue de situações que envolvem cabeamento de rede elétrica ou condições elétricas incertas. Quando esses sinais para encaminhamento profissional estão presentes, um eletricista qualificado é a próxima etapa apropriada.

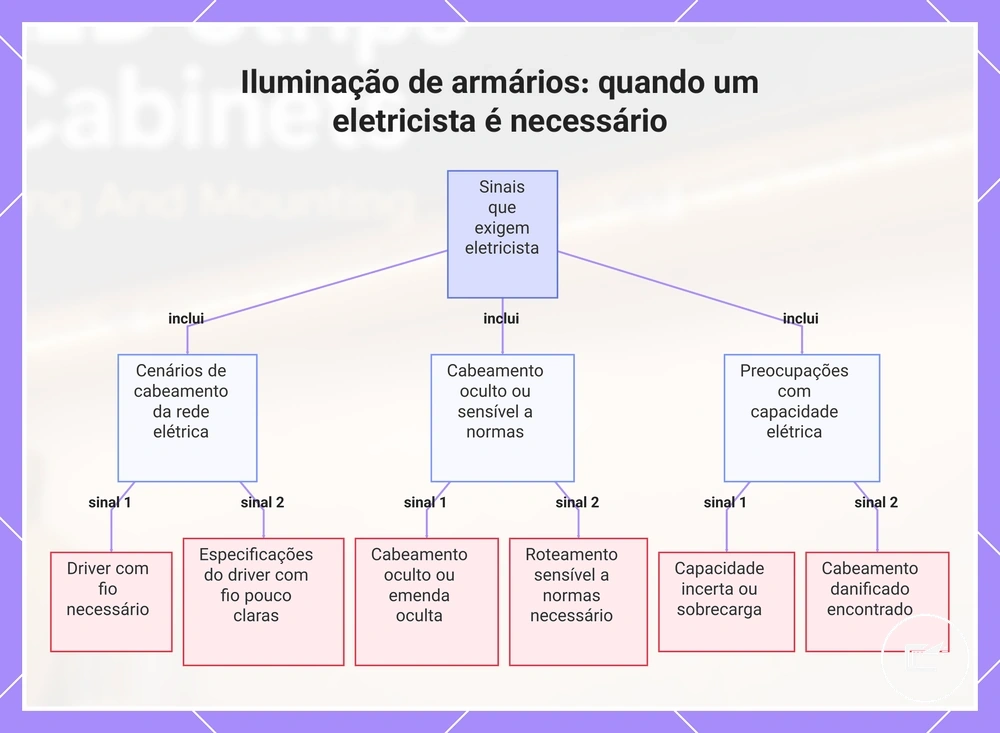

Este gráfico identifica os principais sinais para encaminhamento profissional que indicam a necessidade de um eletricista para a instalação de iluminação em armários.

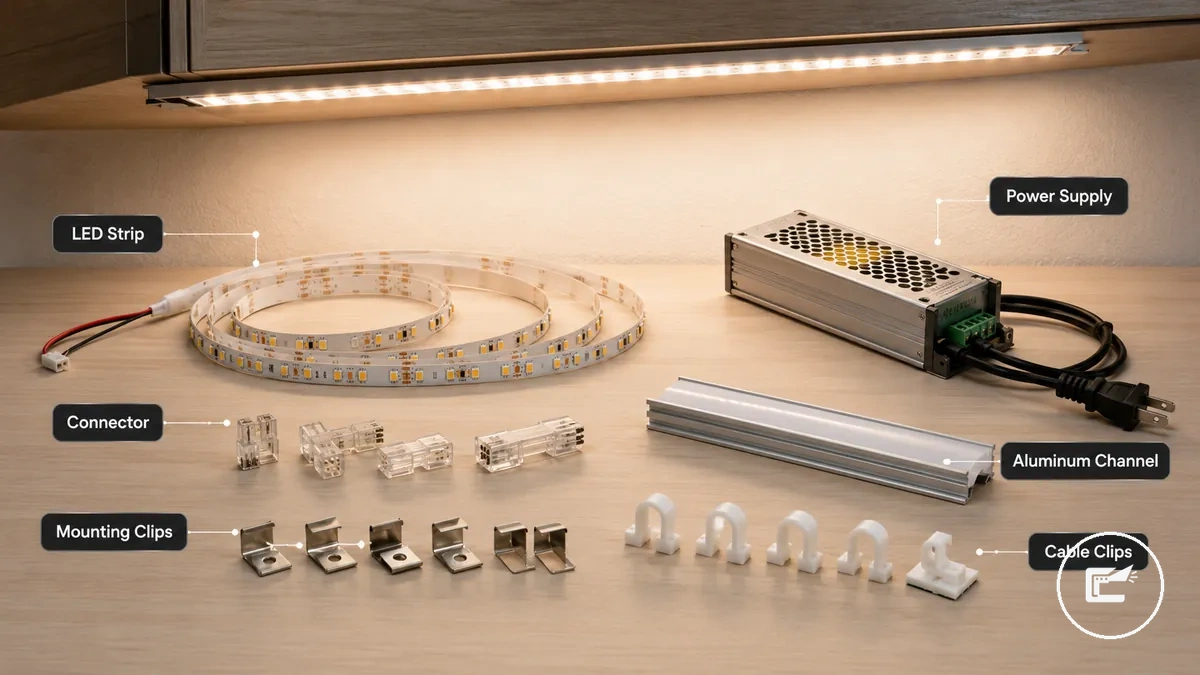

Ferramentas, componentes e peças de montagem necessários

Ferramentas, componentes e peças de montagem são os itens que dão suporte à entrega de energia, montagem da fita, conexões e controle dos cabos durante uma instalação de fita de LED sob armários. Cada peça desempenha uma função específica na instalação, portanto a lista deve permanecer focada na função em vez da seleção do produto. Identificar os componentes necessários antes da montagem pode reduzir problemas de compatibilidade, roteamento solto de cabos ou ajustes de montagem posteriormente no processo.

Uma fita de LED e uma fonte de alimentação formam o sistema principal da instalação. Conectores, cabo de extensão e clipes para cabos ajudam a gerenciar o roteamento e os pontos de conexão. Fita adesiva, clipes de montagem, canal de alumínio, tampa difusora, limpador, fita métrica e tesoura auxiliam na preparação da superfície, posicionamento e ajuste, quando aplicável.

A seleção dos componentes depende das condições da instalação. Clipes de montagem ou um canal de alumínio podem ser úteis quando se deseja suporte adicional além da fita adesiva, enquanto acessórios de cabo de extensão podem ajudar quando a localização da fonte de alimentação cria um percurso de cabo mais longo. Antes de escolher as peças, consulte o planejamento de alimentação e conectores para confirmar os requisitos de tensão, conector e compatibilidade.

Componente	Função na instalação	Quando é relevante	Cuidado
Fita de LED	Fonte de luz principal	Necessária para o percurso de luz	Confirme tensão nominal, largura/tipo de contatos e pontos de corte.
Fonte de alimentação	Fornece energia operacional	Necessária quando a fita requer energia externa	A tensão de saída deve corresponder à tensão nominal da fita; a potência disponível deve atender à carga do percurso.
Conector	Une seções da fita ou componentes	Útil quando conexões diretas são necessárias	Deve corresponder ao tipo de fita, à largura e ao número de contatos/condutores.
Cabo de extensão	Estende o percurso do cabo	Útil quando o acesso à energia está mais distante	Confirme tipo de conector, polaridade quando aplicável e capacidade adequada ao circuito.
Fita adesiva	Suporta a montagem da fita	Funciona melhor em superfície limpa	A condição da superfície pode afetar a adesão

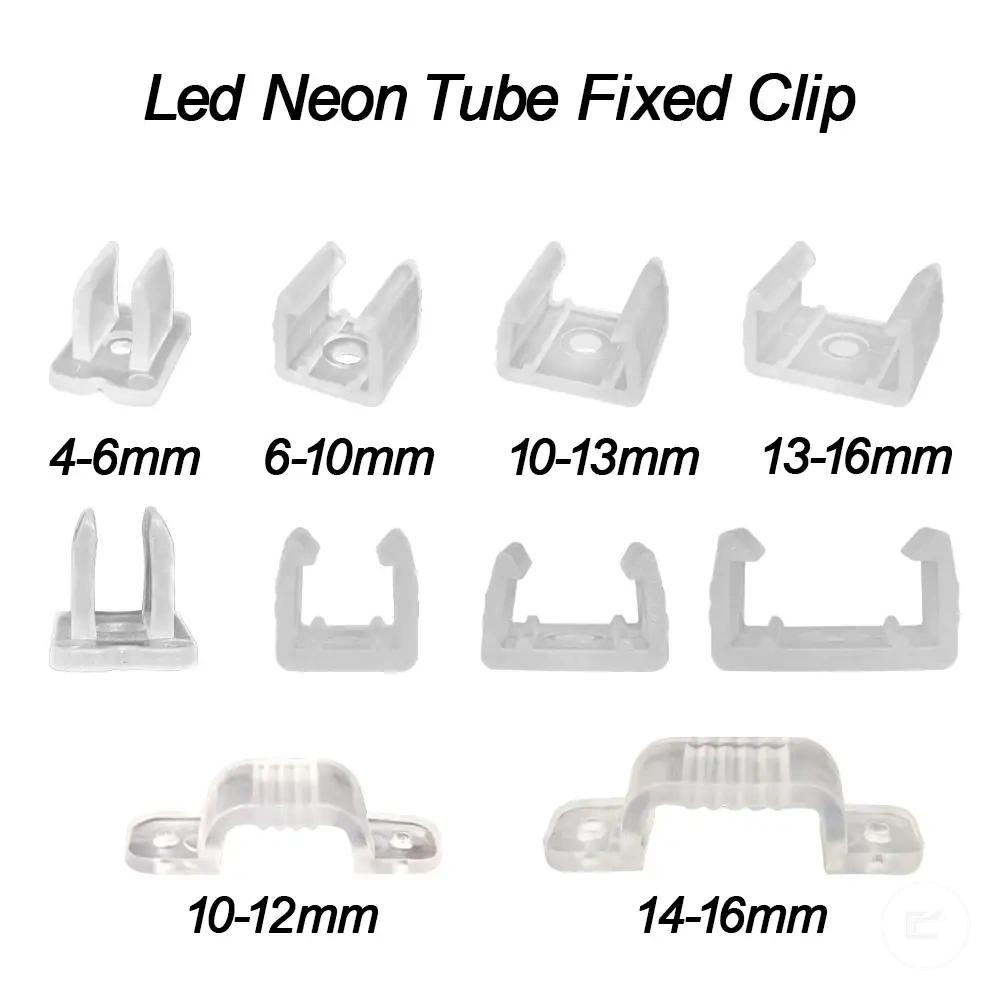

Clipes de montagem	Adiciona suporte mecânico	Útil quando se deseja retenção extra	Pode exigir perfuração dependendo da instalação
Canal de alumínio	Suporta o posicionamento e proteção da fita	Útil para um percurso montado mais limpo	O ajuste depende do espaço disponível no armário
Tampa difusora	Cobre a fita montada	Frequentemente combinada com um canal de alumínio	Deve corresponder ao canal selecionado
Clipes para cabos	Controla o roteamento dos cabos	Útil para percursos de cabo visíveis	O posicionamento pode afetar o acesso futuro
Limpador	Prepara a superfície do armário	Útil antes da montagem adesiva	Remova resíduos do produto e deixe a superfície secar completamente antes da fixação.
Fita métrica	Suporta o planejamento do layout	Útil antes de cortar ou montar	Verifique as medidas antes da instalação
Tesoura	Usada onde o corte é aplicável	Pode ser necessária durante a preparação da fita	Corte a fita somente nos pontos marcados pelo fabricante.

Compatibilidade elétrica: quando a fita informa consumo em W/m, a carga do percurso é o consumo por metro × comprimento alimentado. A fonte deve ter a mesma tensão nominal da fita e capacidade de potência que atenda a essa carga, respeitando a margem e os limites indicados pelo fabricante.

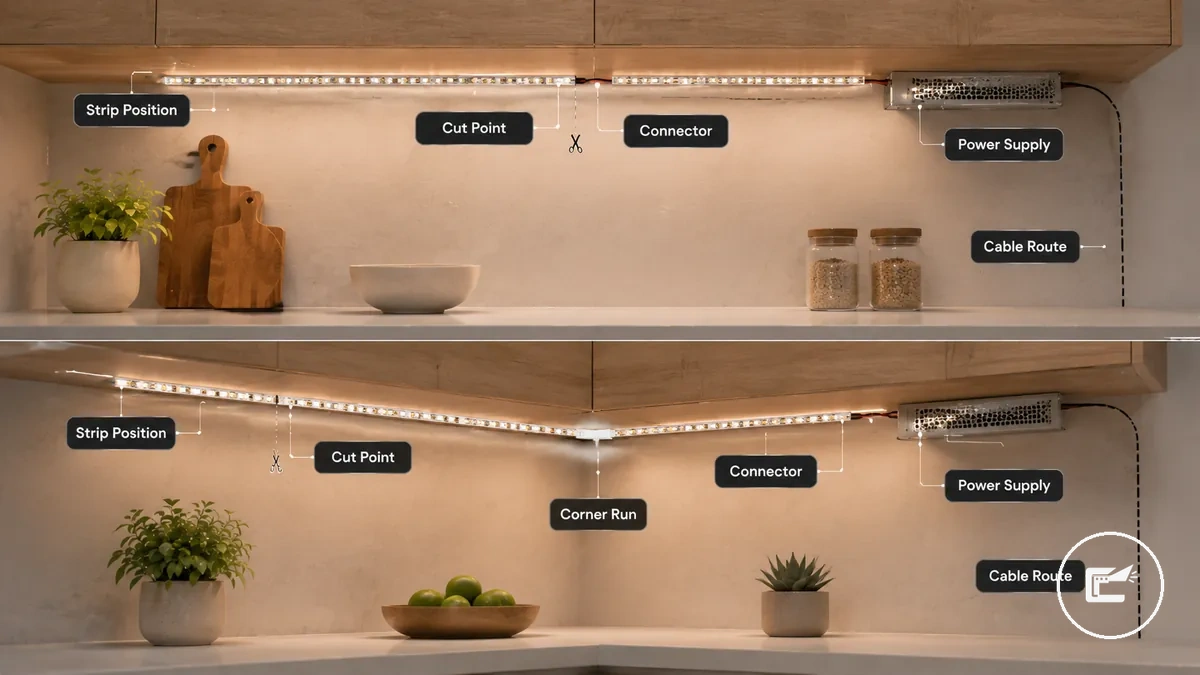

Planejamento da posição, comprimento e rota de alimentação da fita

Planeje primeiro posição, comprimento e rota de alimentação. A posição altera a distribuição da luz e o ofuscamento; o comprimento determina pontos de corte e carga elétrica; e a rota de alimentação determina alcance, visibilidade dos cabos e acesso futuro às conexões.

Para fitas de LED sob armário, o posicionamento frontal pode direcionar mais luz para a superfície de trabalho, enquanto o posicionamento central ou traseiro pode alterar a forma como a luz se espalha pelas superfícies próximas. O comprimento da fita deve seguir o percurso planejado na parte inferior do armário, e cada conector deve permanecer acessível dentro do layout da instalação. A localização da fonte de alimentação também deve suportar uma rota prática de cabo antes do início da montagem.

• Verifique se a fita será montada perto da frente, meio ou parte traseira da parte inferior do armário.
• Meça o comprimento planejado da fita e confirme qualquer ponto de corte pretendido antes da instalação.
• Verifique se o conector pode alcançar o próximo ponto de conexão sem tensão excessiva.
• Escolha uma localização para a fonte de alimentação que permaneça acessível após a montagem.
• Planeje a rota do cabo para que o percurso do cabo de baixa tensão permaneça organizado e as seções visíveis sejam limitadas quando prático.
• Revise percursos mais longos para verificar o risco de queda de tensão e confirme se o layout planejado permanece adequado.

Um percurso reto de armário geralmente é mais fácil de planejar porque a fita, o conector e a rota do cabo seguem um único caminho. Layouts de canto ou percursos em vários armários podem exigir atenção adicional ao alcance do conector, mudanças de direção e roteamento dos cabos entre as seções. Antes de finalizar o layout, revise o planejamento de alimentação e conectores para confirmar que a tensão, a seleção do conector e os requisitos de instalação permanecem adequados.

Posicionamento na borda frontal, centro e parte traseira

Escolher uma posição para fitas de LED sob armários afeta a iluminação de tarefa, ofuscamento, sombreamento e visibilidade da fita durante a instalação. O posicionamento na borda frontal, centro e parte traseira cria diferentes efeitos de luz na parte inferior do armário e nas superfícies próximas, e o resultado pode variar com a profundidade do batente do armário, uso de difusor e acabamento da bancada.

Posicionamento	Efeito de luz	Visibilidade	Risco de ofuscamento	Condição do armário
Borda frontal	Pode direcionar mais luz para a superfície de trabalho	A visibilidade da fita pode aumentar quando o batente do armário é raso	Pode ser mais perceptível sem um difusor	Pode ser adequado para armários com um batente mais profundo que ajuda a ocultar a fita
Centro	Pode proporcionar um padrão de luz mais equilibrado nas superfícies próximas	A visibilidade da fita pode ser moderada	O risco de ofuscamento pode variar com o tipo de difusor e ângulo de visão	Pode ser adequado para armários onde se prefere uma distribuição de luz equilibrada
Parte traseira	Pode direcionar mais luz para a área do backsplash	A visibilidade da fita pode ser reduzida em alguns layouts	O ofuscamento pode ser menos perceptível em posições comuns de visualização	Pode funcionar quando a profundidade do armário e a reflexão da superfície suportam o layout

Um difusor pode suavizar a aparência de pontos de luz individuais, enquanto a profundidade do batente do armário pode influenciar se a fita permanece visível de ângulos de visão normais. Nenhum posicionamento único é correto para toda instalação, pois as dimensões do armário, a refletividade da bancada e a configuração do difusor podem alterar o resultado da iluminação.

Localização da fonte de alimentação e percurso do cabo de baixa tensão

O planejamento da localização da fonte de alimentação começa com a escolha de uma posição acessível e de uma rota de cabo de baixa tensão que permaneça acessível após a instalação. Para fitas de LED sob armários, a fonte de alimentação, a direção do conector e o percurso do cabo devem ser revisados antes da montagem para que o alcance do cabo, a visibilidade e o acesso futuro possam ser verificados sem colocar tensão desnecessária nas conexões.

A localização da fonte de alimentação deve permitir acesso prático, ventilação e gerenciamento do cabo ao longo da parte inferior do armário. Uma fonte de alimentação ou driver com plugue pode ser mais fácil de inspecionar quando permanece acessível, enquanto a colocação oculta ainda deve permitir acesso para teste ou ajuste quando necessário.

• Confirme se o acesso à tomada permite que a fonte de alimentação com plugue permaneça acessível.
• Escolha uma localização para a fonte de alimentação ou driver que permaneça acessível após a montagem.
• Verifique se o comprimento do cabo de extensão é adequado para o percurso planejado do cabo.
• Confirme se a direção do conector corresponde ao layout da fita e ao percurso do cabo.
• Use vãos do armário apenas quando eles fornecerem uma rota prática sem tensão excessiva no cabo.
• Revise a proteção contra tração nos pontos de conexão para ajudar a limitar a tensão no cabo.
• Verifique se as seções ocultas do cabo permanecem acessíveis para inspeção e ajuste quando necessário.

Se o percurso do cabo passar por vãos do armário ou atrás de superfícies visíveis, o alcance do cabo, as condições de calor e o acesso ao conector podem influenciar o layout final. Evite planos de roteamento que dependam de alterações ocultas na fiação da rede elétrica ou conexões inacessíveis, pois esta subseção aborda apenas o planejamento da instalação de baixa tensão.

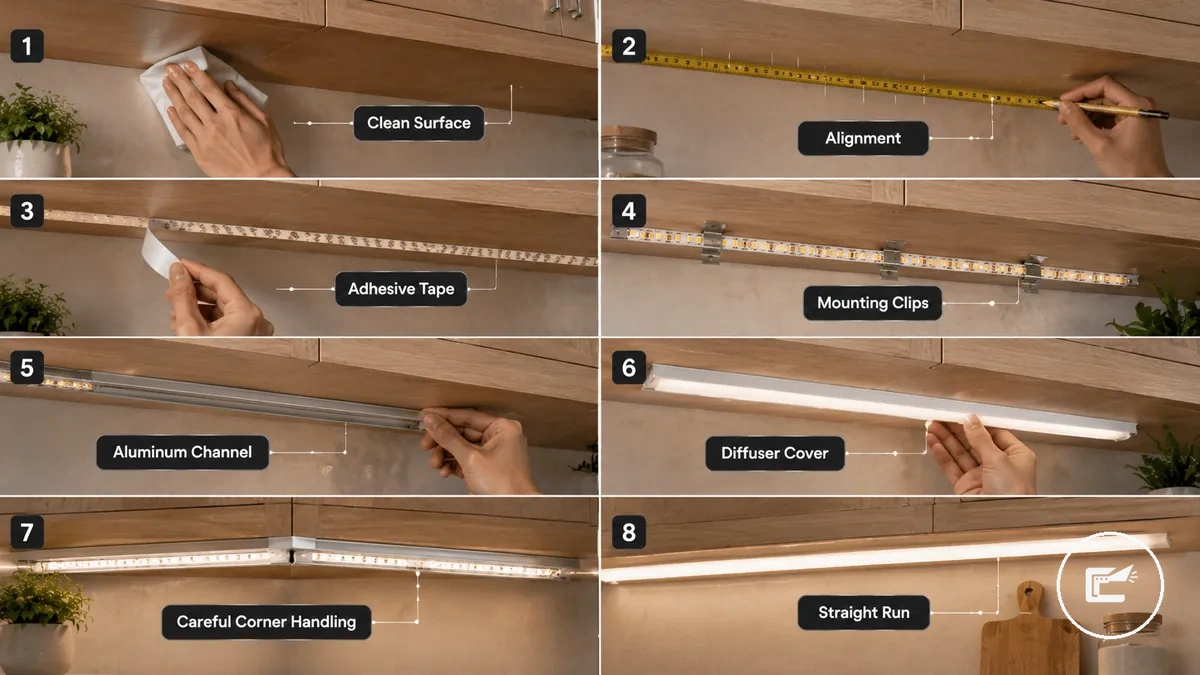

Montagem de fitas de LED, clipes ou canais difusores

A montagem começa depois do planejamento e depende de três condições: superfície limpa e seca, alinhamento confirmado e um método de suporte adequado ao armário. Adesivo funciona melhor em superfícies lisas com boa área de contato; clipes ou canais acrescentam retenção mecânica quando a superfície, o peso ou o acabamento exigem mais suporte.

A montagem de fitas de LED, clipes ou canais difusores envolve escolher entre fita adesiva, clipes de montagem ou um canal de alumínio com tampa difusora. A fita adesiva pode ser adequada para superfícies lisas do armário, enquanto clipes de montagem ou um canal podem fornecer suporte adicional quando as condições da superfície, o peso da fita ou o layout da instalação exigirem. Alinhamento, tempo de pressão e retilineidade devem ser verificados durante todo o processo de montagem.

1. Limpe a parte inferior do armário e deixe a superfície secar para que a fita adesiva ou o elementos de fixação possa entrar em contato com a superfície de forma mais consistente.
2. Meça e marque o percurso da fita antes da fixação para que o alinhamento possa ser verificado e ajustado antes do início da montagem.
3. Posicione a fita ao longo do caminho marcado e aplique a fita adesiva com pressão uniforme quando o método de fixação depender da adesão.
4. Fixe os clipes de montagem ou instale um canal de alumínio quando suporte adicional ou proteção da fita puder ser benéfico para a instalação.
5. Encaixe a fita no canal e adicione a tampa difusora quando o design do canal suportar essa configuração, ajudando a manter um percurso de luz organizado.
6. Guie a fita com cuidado ao redor dos cantos para que o alinhamento permaneça consistente e a fita tenha menor probabilidade de levantar ou deslocar durante o uso.
7. Deixe espaçamento adequado ao redor da fita ou canal quando as condições de calor puderem afetar o desempenho da montagem e verifique a retilineidade antes de prosseguir para as etapas posteriores da instalação.

Se a fita adesiva for aplicada em uma superfície que não esteja totalmente preparada, descolamento ou desalinhamento podem ocorrer mais facilmente após a montagem. Verificar o alinhamento antes de pressionar a fita definitivamente pode tornar pequenos ajustes mais fáceis do que reposicionar todo o percurso da fita posteriormente.

Preparando a superfície e medindo o percurso

Prepare a parte inferior do armário antes de remover qualquer liner adesivo ou fixar clipes. A superfície deve estar limpa, seca e marcada, e o comprimento deve ser medido até os pontos de corte permitidos pela fita ou às dimensões do canal.

1. Limpe a parte inferior do armário quando houver poeira, gordura ou resíduos para que a superfície de montagem possa proporcionar um contato mais consistente para a fita adesiva ou elementos de fixação.
2. Deixe a superfície secar completamente quando houver umidade para que as condições de adesão tenham menos probabilidade de serem afetadas durante a montagem.
3. Meça o percurso planejado da fita e o comprimento do canal de alumínio antes da fixação para que o alinhamento e o ajuste possam ser verificados antecipadamente.
4. Marque o caminho pretendido da fita quando as medidas forem confirmadas para que o percurso de luz possa permanecer mais reto durante a montagem.
5. Verifique as marcas de corte da fita em relação ao percurso medido para que os ajustes de comprimento possam ser planejados antes da fixação.
6. Verifique a folga para o percurso da fita, canal de alumínio e tampa difusora quando os recursos do armário puderem afetar o ajuste, para que os componentes de montagem possam ser posicionados com mais precisão.

Se a parte inferior do armário tiver uma textura de superfície áspera, o desempenho da adesão pode variar e os clipes de montagem podem se tornar um método de suporte mais adequado. Verificar o alinhamento antes de pressionar a fita definitivamente pode tornar pequenos ajustes mais fáceis do que reposicionar a fita após a fixação.

Usando fita adesiva ou clipes de montagem

O uso de fita adesiva ou clipes de montagem começa com a avaliação da parte inferior do armário, do peso da fita e das condições de montagem antes da fixação. A fita adesiva pode ser suficiente para fitas de LED sob armários quando a superfície de montagem é lisa e a instalação impõe carga limitada ao percurso da fita, enquanto clipes de montagem podem adicionar suporte mecânico quando as condições são menos favoráveis.

O método de suporte depende da textura da superfície, exposição ao calor, peso e necessidade de ajustes:

• Fita adesiva: Pode ser adequada para superfícies lisas na parte inferior do armário quando o peso da fita é baixo e é possível um contato consistente com a superfície.

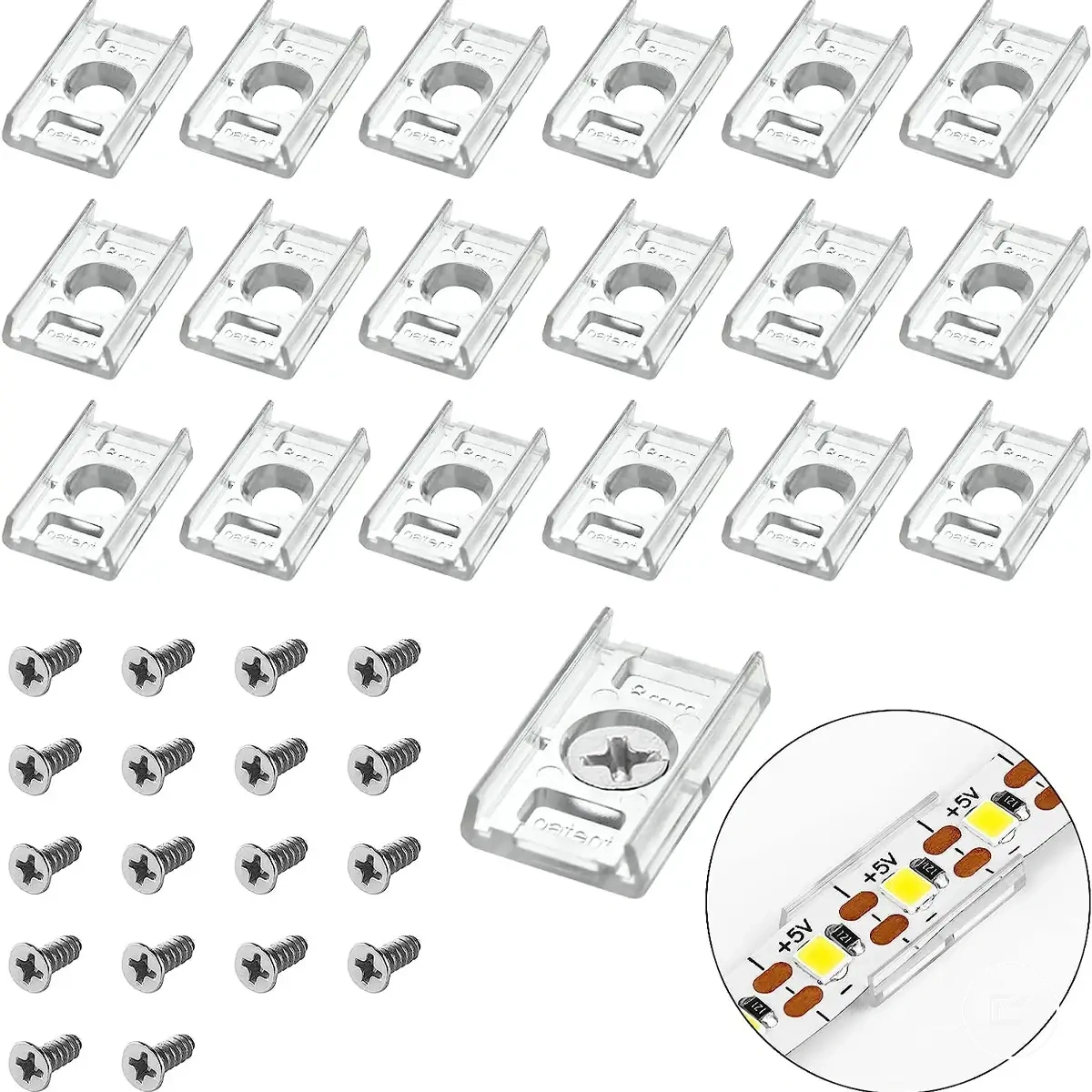

• Clipes de montagem: Podem fornecer suporte mecânico adicional quando a superfície é áspera, texturizada ou menos adequada para contato adesivo.
• Exposição ao calor: Condições de calor mais elevado podem afetar o desempenho do adesivo, tornando os clipes uma opção de suporte útil em algumas instalações.
• Peso da fita ou canal: Percursos de fita mais pesados ou o peso adicional do canal podem se beneficiar de suporte mecânico além da fita adesiva.
• Risco de remoção: Clipes de montagem podem reduzir a dependência do adesivo quando for necessária uma futura ajuste ou reposicionamento.

Para uma instalação de baixa tensão, o método de suporte deve ser avaliado juntamente com a fonte de alimentação, a posição do conector, a abordagem de montagem e a rota do cabo, para que a fita permaneça suportada sem criar tensão desnecessária no percurso do cabo ou nos pontos de conexão.

Instalação do canal de alumínio e tampa difusora

A instalação de um canal de alumínio e tampa difusora começa com o posicionamento do canal na parte inferior do armário para que as fitas de LED sob armários possam seguir um percurso de montagem mais reto. Um canal de alumínio pode fornecer proteção à fita e suporte à difusão da luz, enquanto a tampa difusora pode suavizar os pontos de luz visíveis, dependendo do ajuste do difusor, profundidade do canal, brilho da fita e folga do armário.

1. Posicione o canal de alumínio ao longo do percurso planejado da fita para que a profundidade do canal e a folga do armário possam ser verificadas antes da fixação.
2. Fixe o canal com parafusos ou clipes de montagem quando a superfície e as condições da instalação suportarem esse método, ajudando a manter o alinhamento do canal.
3. Insira as fitas de LED sob armários no canal para que a fita se assente uniformemente sem colocar tensão desnecessária no conector de baixa tensão ou no percurso do cabo.
4. Verifique se a conexão da fonte de alimentação, a posição do conector e o percurso do cabo permanecem acessíveis antes de fechar o canal.
5. Encaixe a tampa difusora no canal para que ela se alinhe corretamente e não interfira com recursos próximos do armário.
6. Teste a fita após a instalação para confirmar se o ajuste do difusor, a difusão da luz e o posicionamento do canal permanecem adequados para a instalação.

Em comparação com a montagem exposta da fita, um canal de alumínio pode fornecer proteção adicional à fita e um percurso de montagem mais controlado. A dissipação de calor e a emissão de luz podem variar conforme o material do canal, o tipo de difusor, o brilho da fita e a folga disponível do armário, portanto os resultados não são idênticos em toda instalação.

Conectando a fonte de alimentação e testando o percurso de luz

Conecte e teste o sistema ainda acessível antes da fixação final. Confirme tensão nominal compatível, potência suficiente para a carga do percurso e orientação correta dos conectores; depois observe se toda a fita acende de forma estável.

Se houver controlador ou dimerizador, ele também precisa ser compatível com o tipo de fita e ficar na orientação correta do circuito. Durante o teste, procure cintilação, trechos apagados, queda perceptível de brilho e aquecimento anormal nas conexões.

Ajuste conectores, folga dos cabos e posição da fonte enquanto tudo ainda está acessível. Depois de obter iluminação estável e conexões sem tração, avance para cortar, conectar e ocultar fios e finalizar a organização do percurso.

1. Confirme se a tensão e a potência nominal da fonte de alimentação correspondem ao requisito de baixa tensão da fita para o percurso planejado na parte inferior do armário.
2. Verifique a orientação do conector e a direção da fita ao longo da parte inferior do armário para evitar polaridade invertida ou desalinhamento.
3. Conecte temporariamente a fita à fonte de alimentação e a qualquer controlador ou dimerizador para teste sem montagem final.
4. Observe se há cintilação, seções escuras ou emissão de luz irregular ao longo do percurso do cabo.
5. Verifique o calor ao longo da fita e nas superfícies próximas do armário para garantir operação segura durante o teste inicial.
6. Ajuste os conectores ou o roteamento dos cabos para minimizar a tensão e manter o alinhamento adequado antes de finalizar a montagem e a ocultação.

Critério para finalizar: não esconda nem prenda definitivamente as conexões enquanto houver cintilação, trecho apagado, brilho claramente desigual ou cabo tracionando o conector.

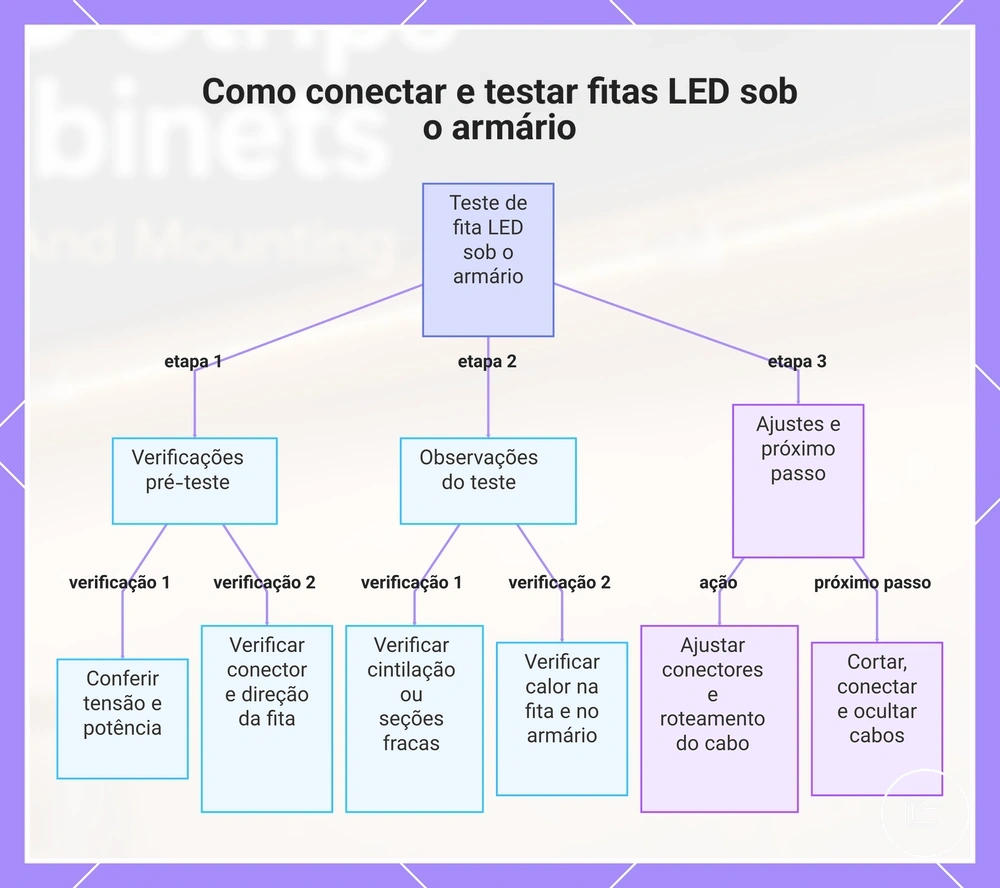

Este gráfico mostra o processo passo a passo para conectar a fonte de alimentação, testar a fita de LED e fazer os ajustes finais antes da instalação.

Organizando cabos de baixa tensão após o teste de ajuste

Organize os cabos de baixa tensão somente depois que a fita acender corretamente e o percurso final estiver confirmado. Testar primeiro evita esconder um mau contato e ajuda a manter proteção contra tração, acesso à fonte e possibilidade de manutenção.

O objetivo é manter o cabo discreto sem torná-lo inacessível. Use junções e cantos do armário como percurso quando isso não comprimir o fio; para técnicas complementares, consulte cortar, conectar e ocultar fios.

• Deixe folga suficiente para que o cabo não puxe o conector durante o uso normal.
• Fixe clipes de cabo somente depois de confirmar o trajeto final.
• Mantenha fonte, driver, conectores e pontos de serviço acessíveis para inspeção futura.
• Não prenda o cabo de forma rígida junto a componentes quentes nem bloqueie a ventilação do driver.
• Ao usar extensão, confirme o tipo de conector, a polaridade quando aplicável e a compatibilidade elétrica do cabo com o sistema.

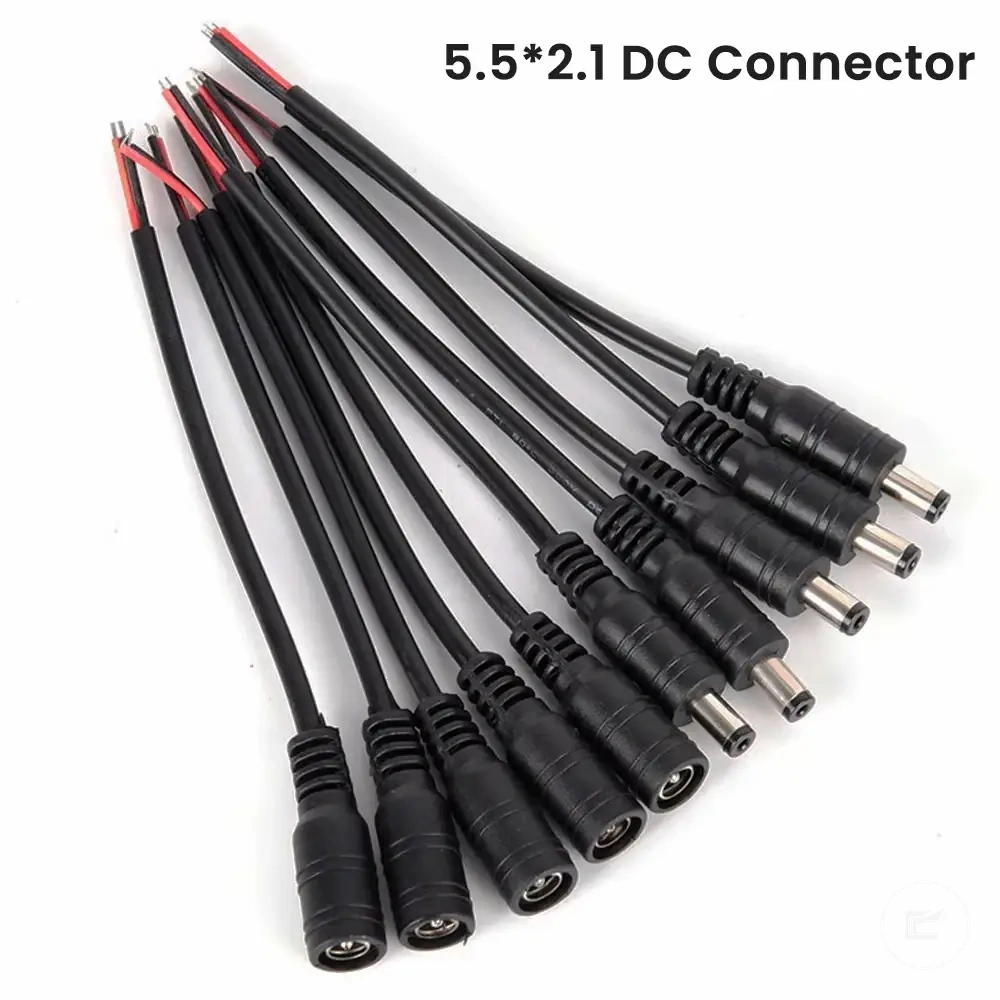

Os cards abaixo são exemplos de acessórios já vinculados nesta página. Antes de abrir uma oferta, confirme a compatibilidade: para canais e clipes, verifique a largura da fita e o espaço disponível; para conectores e extensões, verifique o tipo de contato/conector, a polaridade quando aplicável e a especificação elétrica do sistema.

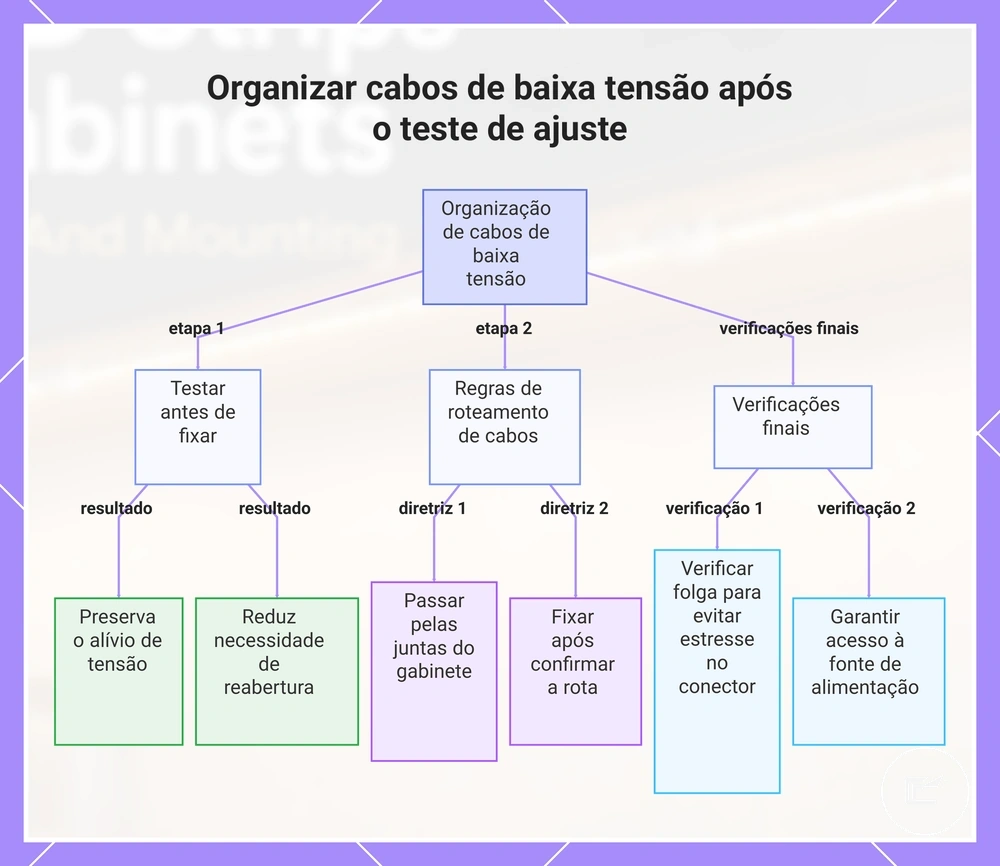

Este gráfico mostra as principais etapas e verificações para organizar cabos de baixa tensão após testar fitas de LED sob o armário, incluindo testar primeiro, orientações para a passagem dos cabos e verificação final.

Erros de instalação de fitas de LED sob armários a evitar

Erros comuns de instalação podem causar sintomas visíveis como cintilação, escurecimento ou descolamento. Reconhecer esses erros antes ou durante a instalação ajuda a evitar baixa emissão de luz, tensão no conector e estresse no cabo em fitas de LED sob armários. Entender como os sintomas se conectam às causas e às etapas preventivas auxilia em uma montagem mais confiável na parte inferior do armário.

Os principais erros incluem adesão deficiente, suporte de montagem fraco, fonte de alimentação incorreta, queda de tensão, incompatibilidade de conector, mau posicionamento da fita, curvatura excessiva, acúmulo de calor e tensão no cabo. Cada um pode afetar o desempenho da fita e a emissão de luz se não for resolvido durante o processo inicial de instalação.

Use a tabela abaixo para relacionar cada erro com sua causa provável, uma verificação segura e uma estratégia de prevenção. Isso ajuda a identificar possíveis problemas sem repetir toda a sequência de instalação ou transformar isto em um guia de solução de problemas.

Problema	Causa provável	Verificação segura	Prevenção
Fita solta ou adesão com descolamento	Preparação inadequada da superfície ou suporte de montagem fraco	Verificar a limpeza da parte inferior do armário e a fixação da fita	Limpar a superfície e usar suporte adequado antes da montagem
Cintilação ou emissão de luz instável	Fonte de alimentação incorreta ou erro no conector	Confirmar tensão, potência nominal da fonte e ajuste do conector	Confirmar a compatibilidade e testar antes da montagem final
Escurecimento nas extremidades da fita	Queda de tensão	Observar o brilho ao longo do percurso da fita	Planejar o comprimento da fita e os requisitos de energia adequadamente
Iluminação irregular ou ofuscamento	Mau posicionamento na parte inferior do armário	Revisar a posição da fita e a distribuição da luz	Posicionar a fita para a área de iluminação pretendida
Danos na fita ou operação intermitente	Curvatura excessiva ou tensão no cabo	Inspecionar curvas e pontos de conexão	Evitar curvas fechadas e tensão excessiva no cabo
Escurecimento relacionado ao calor	Espaçamento inadequado para calor ou calor retido	Verificar se há fluxo de ar restrito ao redor da fita	Permitir espaçamento e evitar cobrir áreas sensíveis ao calor
Instabilidade do conector	Tensão no cabo	Inspecionar o percurso do cabo e os pontos de tensão	Fornecer proteção contra tração e fixar cabos visíveis

Se o sintoma persistir depois dessas verificações, avance para corrigir problemas de instalação. Um mesmo sintoma pode ter mais de uma causa; confirme compatibilidade e conexões antes de substituir componentes.

Adesão fraca e preparação inadequada da superfície

Quando surge um sintoma de fita solta ou descolamento, a adesão fraca geralmente está ligada às condições da superfície do armário, e não a uma única causa. Gordura, poeira, umidade, textura ou calor excessivo na superfície do armário podem reduzir o contato adesivo. Esse erro pode criar uma fixação deficiente durante a instalação da iluminação do armário e aumentar o risco de movimento da fita ao longo do tempo.

Verifique estas causas locais e pontos de prevenção:

• Material da superfície: Uma superfície de armário texturizada pode proporcionar menos contato adesivo do que uma superfície mais lisa.
• Gordura ou poeira: Resíduos na superfície do armário podem enfraquecer a adesão e aumentar o risco de descolamento.
• Resíduo de limpador: O filme de limpador remanescente pode reduzir a aderência adesiva se a superfície não estiver completamente limpa.
• Umidade e tempo de secagem: Uma superfície úmida pode aumentar a probabilidade de uma fita solta após a montagem.
• Pressão do adesivo: A pressão irregular durante a instalação pode deixar seções com contato mais fraco.
• Peso da fita: Percursos de fita ou canais mais pesados podem colocar tensão adicional nos pontos de fixação adesiva.
• Suporte com clipes: Clipes suplementares podem ajudar quando o peso da fita, a textura da superfície ou as condições de montagem criam carga adicional.
• Umidade e acúmulo de calor: As condições ambientais podem afetar o desempenho da adesão dependendo da área de instalação.

A adesão fraca nem sempre indica a mesma causa. Material da superfície, níveis de umidade, acúmulo de calor e peso da fita podem interagir de forma diferente entre as instalações, portanto a prevenção deve focar na condição específica da superfície do armário, em vez de assumir uma única fonte de falha.

Fonte de alimentação incorreta, queda de tensão e erros de conector

Quando surge escurecimento, cintilação, iluminação parcial ou ausência de luz após a instalação, uma causa possível é um problema na fonte de alimentação, queda de tensão ou erro no conector. Esse erro nem sempre tem a mesma origem, portanto o sintoma deve ser associado à causa mais provável antes de fazer alterações na instalação.

Problema	Causa provável	Verificação segura	Prevenção
Cintilação	Conector solto ou incompatibilidade de controlador	Verificar o ajuste do conector e a compatibilidade do controlador	Confirmar as conexões antes da montagem final
Escurecimento	Queda de tensão ou potência insuficiente	Observar o brilho em todo o percurso da fita	Corresponder os requisitos de energia ao layout da instalação
Iluminação parcial	Mau contato, conector incompatível ou conexão interrompida	Inspecionar cada ponto de conexão e a continuidade visual do percurso	Usar conectores compatíveis e testar cada seção antes da fixação final
Sem luz	Tensão incompatível, polaridade invertida quando aplicável ou conector desconectado	Confirmar a tensão nominal e a orientação/polaridade das conexões	Verificar compatibilidade, polaridade e encaixe antes de energizar
Desempenho irregular	Percurso longo com possível queda de tensão	Comparar o brilho no início e no fim do percurso	Planejar comprimento, alimentação e distribuição de energia conforme a especificação da fita

Nem todo sintoma aponta para a mesma causa. Queda de tensão, erro de conector, incompatibilidade de controlador e limitações da fonte de alimentação podem criar resultados semelhantes, enquanto acúmulo de calor, tensão no cabo, problemas de adesão ou mau posicionamento podem contribuir para problemas de instalação distintos. Se o sintoma persistir após essas verificações, revise como corrigir problemas de instalação.

Mau posicionamento, curvatura e acúmulo de calor

Quando ofuscamento, sombras, pontos visíveis ou qualidade de luz irregular aparecem após a instalação, mau posicionamento, curvas fechadas ou acúmulo de calor podem ser a causa. Esse erro pode colocar estresse físico nas fitas de LED sob armários e pode afetar o desempenho ao longo do tempo, dependendo do tipo de fita, raio de curvatura, ajuste do canal e condições de ventilação.

• Mau posicionamento: Posicione a fita para reduzir ofuscamento, sombras e pontos visíveis na superfície de trabalho pretendida.
• Curvas fechadas: Mantenha o raio mínimo de curvatura recomendado para a fita para reduzir o estresse nos cantos, o risco de erro de conector e a tensão no cabo.
• Folga do difusor: Garanta que o difusor e a fita tenham folga adequada para que a distribuição de luz não seja restrita.
• Canal apertado: Evite condições de canal apertado que possam contribuir para o acúmulo de calor ou reduzir a qualidade da luz.
• Caminho de calor bloqueado: Mantenha a ventilação do canal desobstruída para que o calor possa dissipar mais efetivamente.
• Suporte da adesão: Verifique se curvas e cantos não criam forças de levantamento que possam enfraquecer a adesão ou levar a uma fita solta.

Mau posicionamento, estresse de curvatura e caminhos de calor bloqueados nem sempre criam o mesmo sintoma. Acúmulo de calor, queda de tensão, erro de conector e esforço físico podem interagir de forma diferente entre as instalações, portanto a prevenção deve focar na condição específica que afeta o desempenho da iluminação do armário.
