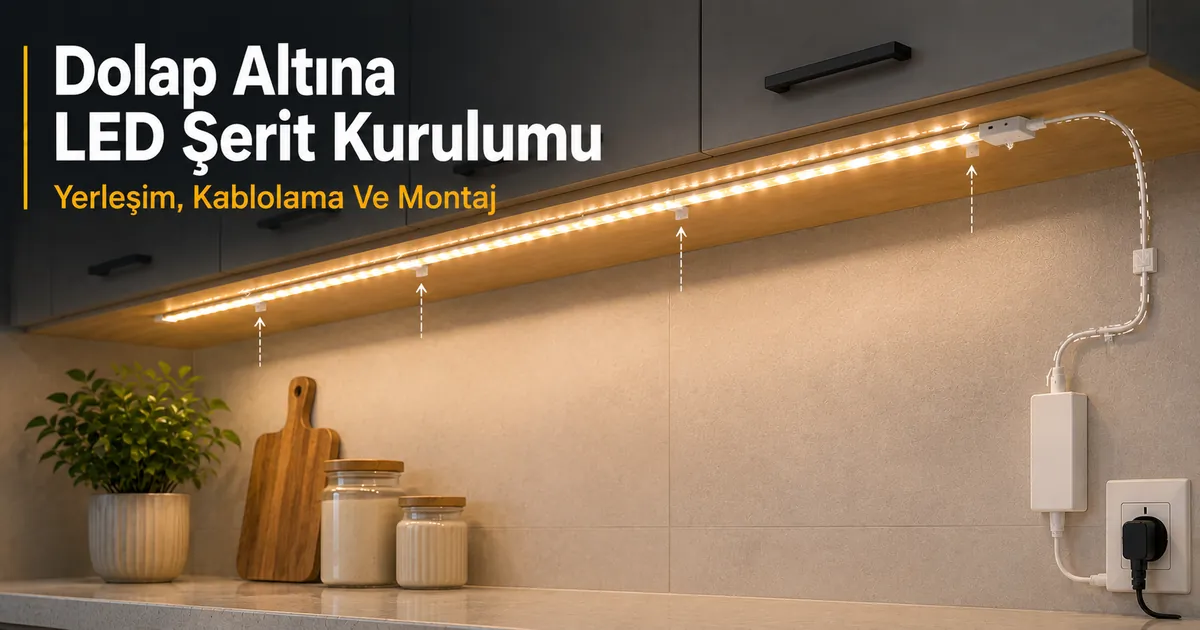

Dolap Altına LED Şerit Işık Kurulumu

Dolap altına LED şerit ışık kurarken önce şerit hattını ve güç yolunu planlayın; şeridin nominal voltajı güç kaynağının çıkış voltajıyla eşleşmeli ve güç kaynağı, bağlı şeritlerin toplam yükünü karşılamalıdır. Yüzeyi temizleyip kuruttuktan sonra uygun montaj yöntemini seçin, şeridi yalnızca işaretli kesim noktalarından kesin ve kabloları kalıcı olarak sabitlemeden önce sistemi test edin; şebeke hattına müdahale veya sabit kablolama gerekiyorsa kalifiye bir elektrikçiyle ilerleyin.

Kurulum karar ve sıra özeti

Bu özet, dolap altı LED şerit kurulumunda güç uyumu, yerleşim, montaj ve son testi tek bir karar sırasına bağlar.

1. Gücü eşleştirin. Şeridin etiketindeki nominal voltaj, güç kaynağının DC çıkışıyla aynı olmalıdır. Örneğin 12 V DC şerit 12 V DC, 24 V DC şerit 24 V DC çıkış ister; güç kaynağının güç kapasitesi toplam yükü karşılamalıdır.
2. Yerleşimi prova edin. Ön kenar çalışma yüzeyine daha fazla ışık yöneltebilir, orta konum daha dengeli dağılım sağlayabilir, arka konum ise arkalığı daha fazla aydınlatabilir. Yapıştırmadan önce parlamayı, gölgeyi ve şerit görünürlüğünü kontrol edin.
3. Montaj yöntemini yüzeye göre seçin. Temiz, kuru ve düzgün yüzeylerde yapışkan bant yeterli olabilir; dokulu yüzeylerde, daha ağır montajlarda veya ek koruma gerektiğinde klips ya da alüminyum kanal daha uygun olabilir.
4. Önce test edin, sonra kabloyu sabitleyin. Geçici bağlantıyla titreme, kısmi aydınlatma, uçlarda kararma, aşırı ısınma ve konnektör uyumunu kontrol edin; sorun yoksa kablo yolunu mekanik zorlanma oluşturmadan düzenleyin.

DIY sınırı: Fişli, düşük voltajlı bir kitte bileşen uyumluluğu ve kablo yolu netse kurulum DIY için uygun olabilir. Şebeke hattına müdahale, sabit kablolu sürücü, erişilemeyen gizli bağlantılar veya elektrik kapasitesine ilişkin belirsizlik varsa profesyonel elektrikçi değerlendirmesi gerekir.

Bu rehber, LED şerit ve dolap aydınlatma aksesuarları bağlamında hazırlık, güç ve konnektör kontrolleri, yerleştirme, montaj, test ve düşük voltajlı kablo düzenini kapsar.

Doğru kurulum, dolap yüzey koşullarına, şerit tipine, güç besleme yöntemine, konnektör tasarımına, ısı koşullarına ve kablo yolu planlamasına bağlıdır. Temiz ve kuru bir dolap altı, yapışkan montajı destekleyebilir; ancak daha uzun mesafeler, daha ağır montaj bileşenleri veya daha karmaşık düzenler, son kurulumdan önce ek montaj desteği, uzatma kablosu planlaması veya konnektör kontrolleri gerektirebilir.

Montaja başlamadan önce güç erişimini, voltaj uyumluluğunu, konnektör pin/polarite uyumunu ve güç kaynağı ile şerit arasındaki kablo yolunu doğrulayın. Erken test, bağlantı sorunlarını, dengesiz ışık çıkışını ve kablodaki mekanik zorlanmayı, ayarlama hâlâ kolayken ortaya çıkarabilir.

Fişli düşük voltajlı kurulumlar, bileşen uyumluluğu ve kablo yönlendirmesi net olduğunda dikkatli DIY çalışmaları için uygun olabilir. Kurulum şebeke hattına müdahale, sabit kablolu bir sürücü, erişilemeyen gizli bağlantılar veya elektrik kapasitesine ilişkin belirsizlik içeriyorsa kalifiye elektrikçi değerlendirmesi tercih edilmelidir.

Başlamadan Önce Dolap Altı Kurulum Kontrolleri

Dolap altı kurulumun uygunluğu, montaja başlamadan önce dolap durumuna, güç erişimine, şerit uyumluluğuna ve çalışma koşullarına bağlıdır. Kısa bir kurulum öncesi değerlendirme, zayıf yapışma, zor kablo yönlendirmesi veya güç bağlantısı sorunları riskini azaltabilir. Bu kriterlerin erken kontrol edilmesi, DIY kurulumunun pratik olup olmadığını veya ek hazırlık gerekip gerekmediğini belirlemeye yardımcı olur.

Dolap yüzeyine, priz konumuna, sürücü konumuna, voltaj uyumluluğuna, şerit uzunluğuna ve planlanan herhangi bir delme veya kablolama işlemine odaklanın. Her koşul, kurulum uyumunu, kablo yönetimini ve gelecekteki bakım için erişimi etkileyebilir.

• Yüzey durumu: Dolap yüzeyi temiz ve kuru değilse yapışkan montaj daha az güvenilir olabilir; montajdan önce yüzeyi hazırlayın.
• Güç erişimi: Priz kurulum alanından uzaktaysa kablo yolunun pratik olduğunu ve bağlantıları mekanik olarak zorlamadığını doğrulayın.
• Sürücü erişimi: Ayrı bir düşük voltajlı sürücü kullanılıyorsa kurulumdan sonra sürücünün erişilebilir kaldığını kontrol edin.
• Bileşen uyumu: Şerit voltajı, konnektör tipi ve güç kaynağı özellikleri eşleşmelidir; fiziksel bağlantı tek başına elektriksel uyumu doğrulamaz.
• Şerit uzunluğu: Planlanan hattı ölçün, kesim gerekiyorsa yalnızca işaretli kesim noktalarını kullanın ve montajdan önce tüm düzeni prova edin.
• Delme kontrolü: Delme gerekiyorsa dolap malzemesini ve çevredeki gizli bileşenleri inceleyerek istenmeyen hasar riskini azaltın.

Kurulum risklerini değerlendirirken, herhangi bir şeridi monte etmeden önce basit kontrollerle başlayın. kurulum öncesi güvenlik kontrolünü gözden geçirmek, özellikle voltaj uyumluluğu, konnektör seçimi, çalışma sıcaklığı koşulları veya kablo yönlendirmesi belirsiz olduğunda ek planlama gerektirebilecek koşulların belirlenmesine yardımcı olabilir.

Güç erişimi, kablo yönlendirmesi ve bileşen uyumluluğu net olduğunda, fişli bir kit ile düşük voltajlı bir kurulum DIY montajı için uygun olabilir. Kablolu bağlantı, belirsiz güç yükleri, hasarlı dolaplar veya şebeke elektrik işleri söz konusuysa, kalifiye bir elektrikçi veya diğer kalifiye profesyonel tarafından değerlendirme uygun olabilir.

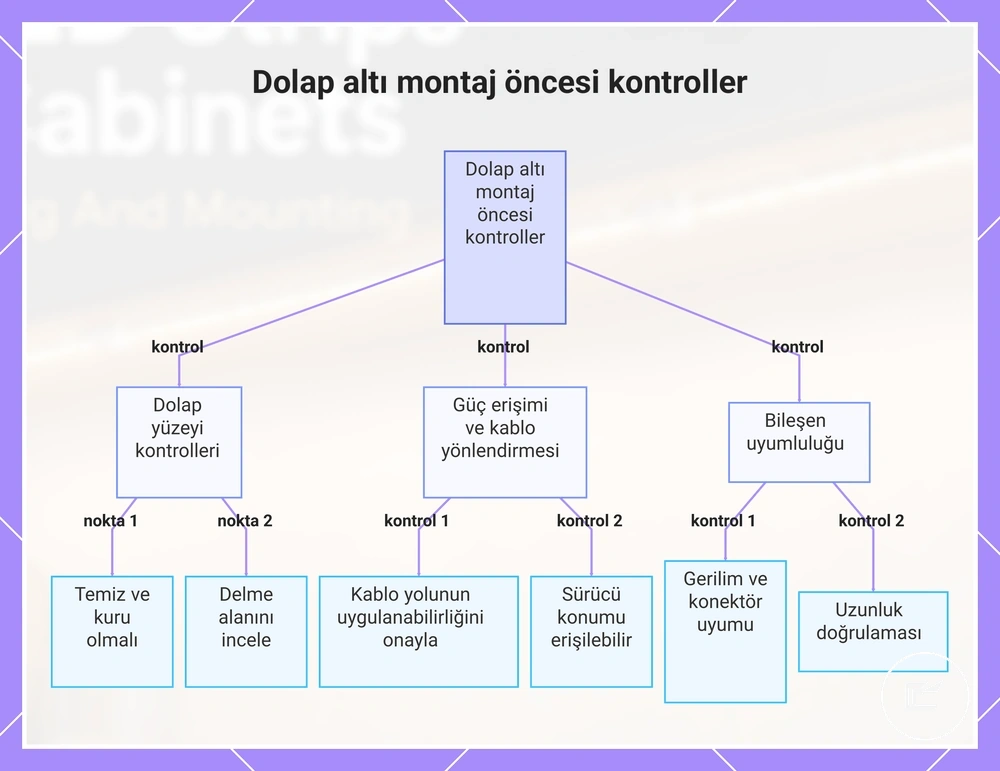

Bu grafik, dolap altı aydınlatması için temel montaj öncesi kontrolleri gösterir; dolap yüzeyi, güç ve kablo yönlendirmesi ve bileşen uyumluluğunu kapsar.

Kendin Yap (DIY) Kurulumunun Uygun Olduğu Durumlar

DIY kurulumu genellikle, düşük voltajlı bir kitin fişli bağlantı kullanması ve dolap yüzeyi, güç erişimi ve bileşen uyumluluğunun net olması durumunda uygundur. Bu, güç yolunun kolayca planlanabildiği ve kurulumun kablolu bağlantıya bağlı olmadığı dolap aydınlatma kurulumları için geçerlidir.

• Dolap yüzeyi temiz ve kuruysa, yapışkan montajın son yerleştirmeden önce konumlandırılması ve değerlendirilmesi daha kolay olabilir.
• Kurulum alanının yakınında bir priz mevcutsa, güç erişimi ve kablo yolu planlaması genellikle daha basittir.
• Düşük voltajlı kit, uyumlu bir güç kaynağı, sürücü ve konnektör sistemi içeriyorsa, uyumluluk kontrolleri genellikle daha kolaydır.
• Şerit basit bir düz çizgi izliyorsa, montajdan önce yerleşimi ve uyumu doğrulamak daha kolay olabilir.
• Üretici tarafından desteklenen konnektörler kullanılıyorsa, bağlantı noktalarının test sırasında incelenmesi daha kolay olabilir.

Bu koşullar karşılandığında, düşük voltajlı bir kurulum DIY montajı için uygun bir seçenek olabilir. Kablolu bağlantı, belirsiz elektrik yükleri veya kablo değişiklikleri söz konusuysa, uygunluk kararı değişebilir ve kalifiye bir profesyonel tarafından değerlendirme uygun olabilir.

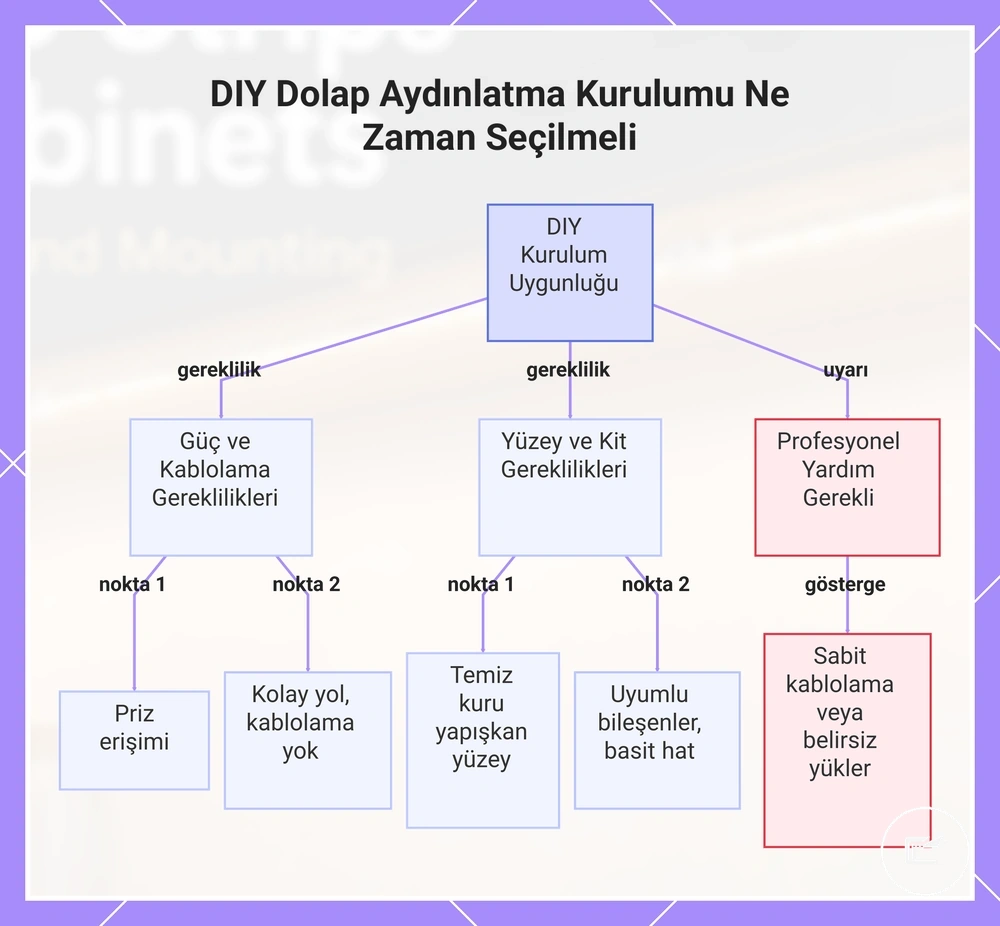

Bu grafik, düşük voltajlı dolap aydınlatmasını DIY kurulumu için uygun kılan temel koşulları gösterir ve profesyonel değerlendirmenin ne zaman gerekli olduğunu belirler.

Elektrikçi Gerektiren Durumlar

Kurulum şebeke hattına müdahale, sabit kablolu bir LED sürücü, erişilemeyen gizli bağlantılar veya elektrik kapasitesiyle ilgili belirsizlik içeriyorsa, işi yerel elektrik kurallarına uygun biçimde değerlendirmek için kalifiye bir elektrikçiyle ilerleyin. Bu koşullar düşük voltajlı fişli bir kitin basit montaj kapsamının dışına çıkar.

• Sabit şebeke bağlantısı: Fiş yerine doğrudan şebeke kablosuna bağlantı gerekiyorsa bağlantıyı kalifiye elektrikçiye bırakın.
• Gizli bağlantı: Duvar/dolap içinde erişilemeyen bir ek veya bağlantı kutusu oluşturmayın; sabit ve gizli şebeke bağlantıları profesyonel değerlendirme gerektirir.
• Hasarlı kablolama: Aşınmış, yanmış veya gevşek şebeke kablosu/bağlantısı görürseniz enerjiyi kesin ve kurulumdan önce elektrikçi kontrolü alın.
• Kapasite belirsizliği: Devrenin yük kapasitesi, koruması veya mevcut bağlantısı net değilse yeni aydınlatma eklemeden önce elektriksel uygunluğu doğrulatın.
• Sabit kablolu sürücü: Sürücünün giriş/çıkış değerleri veya bağlantı şeması doğrulanamıyorsa tahminle bağlantı yapmayın.
• Yerel kurallar: Kablo güzergâhı duvar, tavan veya sabit tesisat içine giriyorsa uygulanacak yöntemi yerel elektrik kuralları ve yetkinlik gerekliliklerine göre belirleyin.

Pratik ayrım düşük voltajlı taraf ile şebeke tarafıdır: hazır fişli kitin düşük voltajlı kablosunu erişilebilir biçimde yönlendirmek DIY kapsamında olabilir; şebeke bağlantısını açmak, değiştirmek veya sabit kablolu sürücü bağlamak ise kalifiye elektrikçi değerlendirmesi gerektirir.

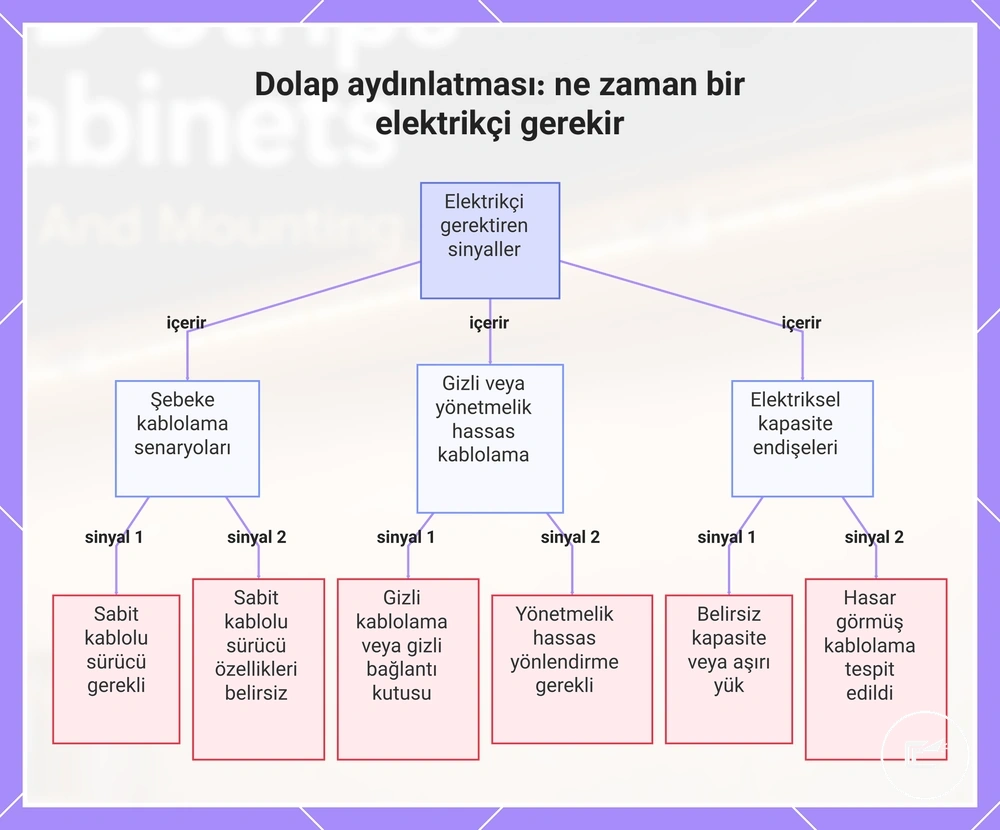

Bu grafik, dolap aydınlatması kurulumunda profesyonel elektrikçi değerlendirmesine geçmeniz gereken temel durumları gösterir.

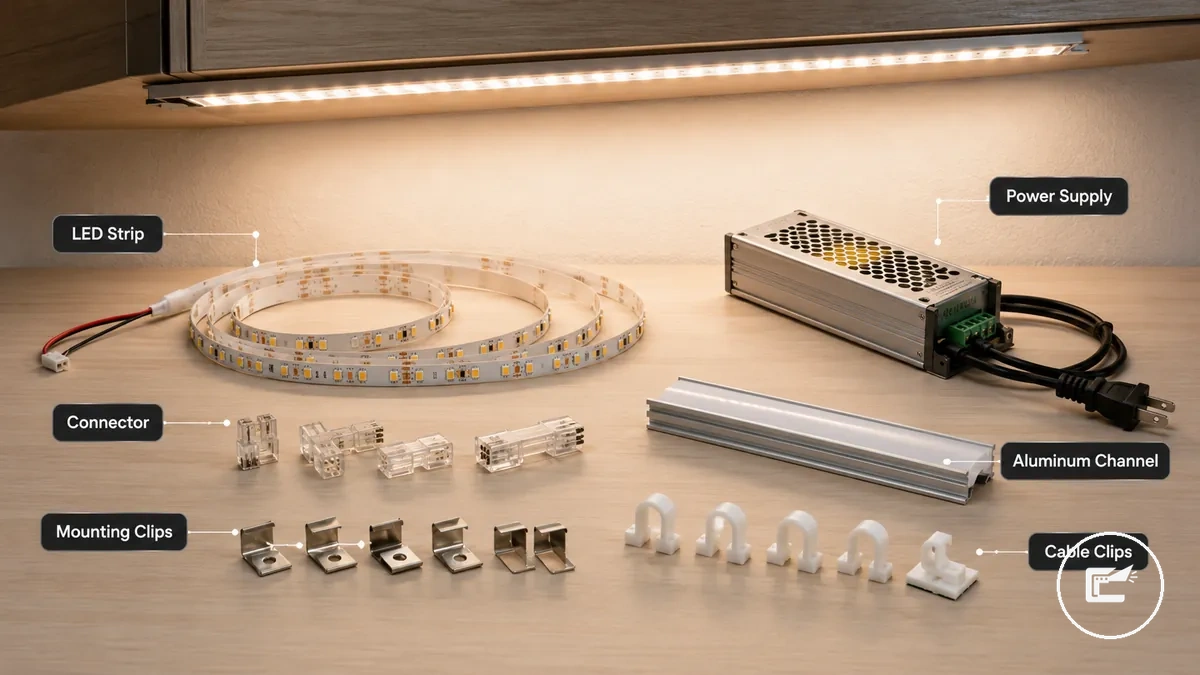

Gerekli Aletler, Bileşenler ve Montaj Parçaları

Aletler, bileşenler ve montaj parçaları, bir dolap altı LED şerit kurulumu sırasında güç iletimini, şerit montajını, bağlantıları ve kablo kontrolünü destekleyen öğelerdir. Her parça belirli bir kurulum rolü üstlenir, bu nedenle liste işleve odaklanmalı, ürün seçimine değil. Montajdan önce gerekli bileşenlerin belirlenmesi, uyumluluk sorunlarını, gevşek kablo yönlendirmesini veya sürecin ilerleyen aşamalarında yapılacak montaj ayarlamalarını azaltabilir.

Bir LED şerit ve güç kaynağı, temel kurulum sistemini oluşturur. Konnektörler, uzatma kablosu ve kablo klipsleri, yönlendirme ve bağlantı noktalarının yönetilmesine yardımcı olur. Yapışkan bant, montaj klipsleri, alüminyum kanal, difüzör kapağı, temizleyici, mezura ve makas, uygun olduğunda yüzey hazırlığını, yerleşimi ve uyumu destekler.

Bileşen seçimi, kurulum koşullarına bağlıdır. Montaj klipsleri veya alüminyum kanal, yalnızca yapışkan bandın ötesinde ek destek tercih edildiğinde kullanışlı olabilirken, uzatma kablosu aksesuarları, güç kaynağı konumu daha uzun bir kablo yolu oluşturduğunda yardımcı olabilir. Parçaları seçmeden önce, voltaj, konnektör ve uyumluluk gereksinimlerini doğrulamak için güç ve konnektör planlamasını inceleyin.

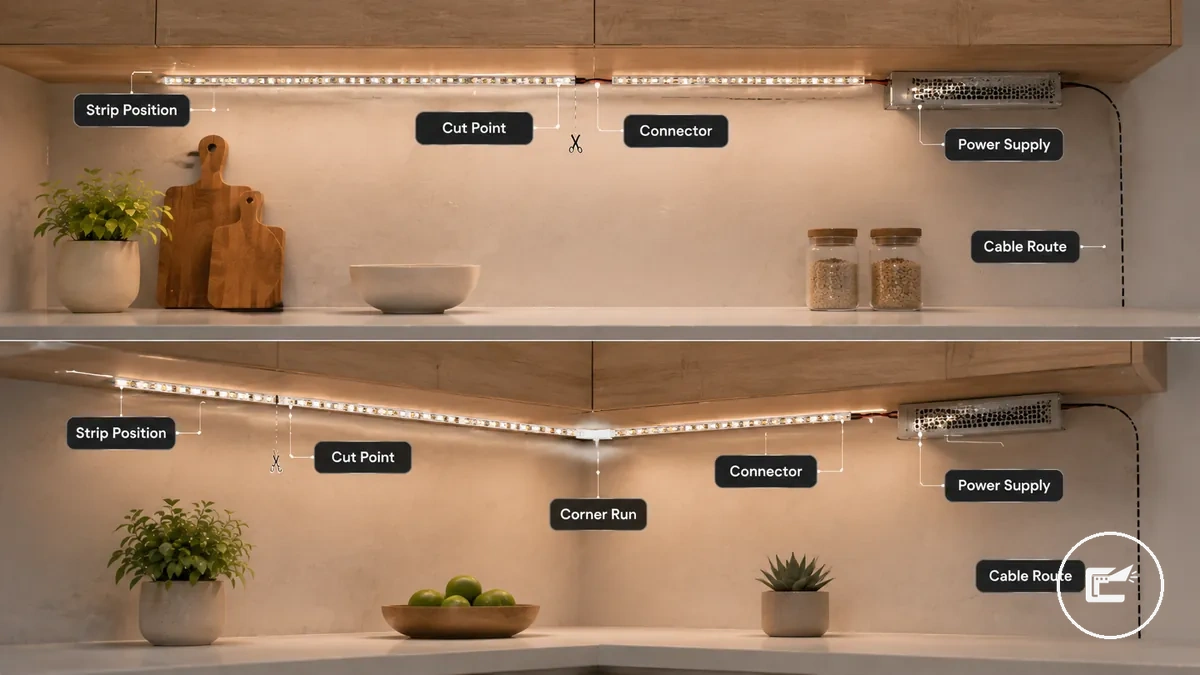

Şerit Konumu, Uzunluğu ve Güç Yolunun Planlanması

Dolap altı LED şerit ışıklarının planlanması, montaj başlamadan önce şeridin dolap altında nereye yerleşeceğine, ne kadar uzanacağına ve düşük voltajlı güç yolunun ona nasıl ulaşacağına karar vermekle başlar. Yerleşim, ışık çıkışını, gölge görünürlüğünü ve kablo görünürlüğünü etkileyebilir. Erken planlama, kurulum başladıktan sonra montaj ayarlamalarını ve konnektör değişikliklerini de azaltabilir.

Dolap altı LED şerit aydınlatmada ön yerleşim çalışma yüzeyine daha fazla ışık yöneltebilir; orta yerleşim daha dengeli bir dağılım sağlayabilir; arka yerleşim ise arkalık bölgesini daha fazla vurgulayabilir. En iyi konum, dolap çıkıntısı, tezgâh yansıtıcılığı, difüzör kullanımı ve normal görüş açısıyla birlikte değerlendirilmelidir.

• Şeridin dolap altının önüne, ortasına mı yoksa arkasına mı monte edileceğini kontrol edin.
• Planlanan şerit uzunluğunu ölçün ve kurulumdan önce amaçlanan kesme noktasını doğrulayın.
• Konnektörün aşırı mekanik çekme olmadan bir sonraki bağlantı noktasına ulaşabildiğini doğrulayın.
• Montajdan sonra erişilebilir kalan bir güç kaynağı konumu seçin.
• Kablo yolunu, düşük voltajlı kablo yolunun düzenli kalacağı ve görünür bölümlerin pratik olduğu yerde sınırlı olacağı şekilde planlayın.
• Daha uzun mesafeleri voltaj düşüşü riski açısından gözden geçirin ve planlanan düzenin uygun kaldığını doğrulayın.

Düz bir dolap hattının planlanması genellikle daha kolaydır çünkü şerit, konnektör ve kablo yolu tek bir yolu takip eder. Köşe düzenleri veya çoklu dolap hatları, konnektör erişimine, yön değişikliklerine ve bölümler arası kablo yönlendirmesine ek dikkat gerektirebilir. Düzeni sonuçlandırmadan önce, voltaj, konnektör seçimi ve kurulum gereksinimlerinin uyumlu kaldığını doğrulamak için güç ve konnektör planlamasını gözden geçirin.

Ön Kenar, Orta ve Arka Yerleşim

Dolap altı LED şerit ışıkları için bir konum seçmek, görev aydınlatmasını, parlamayı, gölgelenmeyi ve kurulum sırasında şerit görünürlüğünü etkiler. Ön kenar, orta ve arka yerleşim, dolap altında ve yakın yüzeylerde farklı ışık etkileri oluşturur ve sonuç, dolap çıkıntı derinliği, difüzör kullanımı ve tezgâh yüzeyine göre değişebilir.

Bir difüzör, bireysel LED noktalarının görünürlüğünü yumuşatabilirken, dolap çıkıntı derinliği, şeridin normal görüş açılarından görünür kalıp kalmayacağını etkileyebilir. Her kurulum için tek bir doğru yerleşim yoktur çünkü dolap boyutları, tezgâh yansıtıcılığı ve difüzör konfigürasyonu aydınlatma sonucunu değiştirebilir.

Güç Kaynağı Konumu ve Düşük Voltajlı Kablo Yolu

Bir güç kaynağı konumunun planlanması, kurulumdan sonra erişilebilir kalan bir konum ve düşük voltajlı bir kablo yolu seçmekle başlar. Dolap altı LED şerit ışıkları için, güç kaynağı, konnektör uyumu ve kablo yolu, montajdan önce gözden geçirilmelidir; böylece kablo erişimi, görünürlük ve gelecekteki erişim, bağlantılara gereksiz mekanik yük bindirilmeden kontrol edilebilir.

Güç kaynağı konumu, dolap altı boyunca pratik erişim, havalandırma ve kablo yönetimini desteklemelidir. Fişli bir güç kaynağı veya sürücü, erişilebilir kaldığında incelenmesi daha kolay olabilirken, gizli yerleşim gerektiğinde test veya ayarlama için hâlâ erişime izin vermelidir.

• Nominal voltaj: Şerit üzerindeki voltaj ile güç kaynağının DC çıkış voltajını eşleştirin; 12 V şerit 12 V DC, 24 V şerit 24 V DC güç kaynağı gerektirir.
• Güç kapasitesi: Güç kaynağının watt kapasitesinin bağlı şeritlerin toplam tüketimini karşıladığını doğrulayın ve ek çalışma payı için üreticinin önerisini izleyin.
• Toplam şerit yükü: Şerit tüketimi W/m olarak veriliyorsa toplam şerit gücünü W/m × kurulu metre ile hesaplayın; kontrolör/dimmer ve güç kaynağı sınırlarını ayrıca aşmayın.
• Priz erişimi: Fişli güç kaynağının kurulumdan sonra erişilebilir kaldığını doğrulayın.
• Sürücü konumu: Güç kaynağı veya sürücüyü havalandırması engellenmeyen ve gerektiğinde kontrol edilebilen bir yerde tutun.
• Kablo uzunluğu: Uzatma kablosunun planlanan yolu rahatça tamamladığını, konnektörlere çekme yükü bindirmediğini doğrulayın.
• Konnektör uyumu: konnektörün şerit genişliği, pin/iletken sayısı, kanal sırası ve polariteyle eşleştiğini doğrulayın.
• Dolap geçişleri: Boşlukları yalnızca kabloda aşırı mekanik zorlanma oluşturmadan pratik ve erişilebilir bir yol sağlıyorsa kullanın.
• Mekanik yük: Bağlantı noktalarında kablonun çekme yükünü azaltacak yeterli pay ve destek bulunduğunu doğrulayın.
• Servis erişimi: Gizli düşük voltajlı kablo bölümleri ve konnektörler gerektiğinde inceleme ve ayarlama için erişilebilir kalmalıdır.

Kablo yolu dolap boşluklarından veya görünür yüzeylerin arkasından geçiyorsa, kablo erişimi, ısı koşulları ve konnektör erişimi nihai düzeni etkileyebilir. Bu alt bölüm yalnızca düşük voltajlı kurulum planlamasına odaklandığından, gizli şebeke kablolama değişikliklerine veya erişilemez bağlantılara bağlı olan yönlendirme planlarından kaçının.

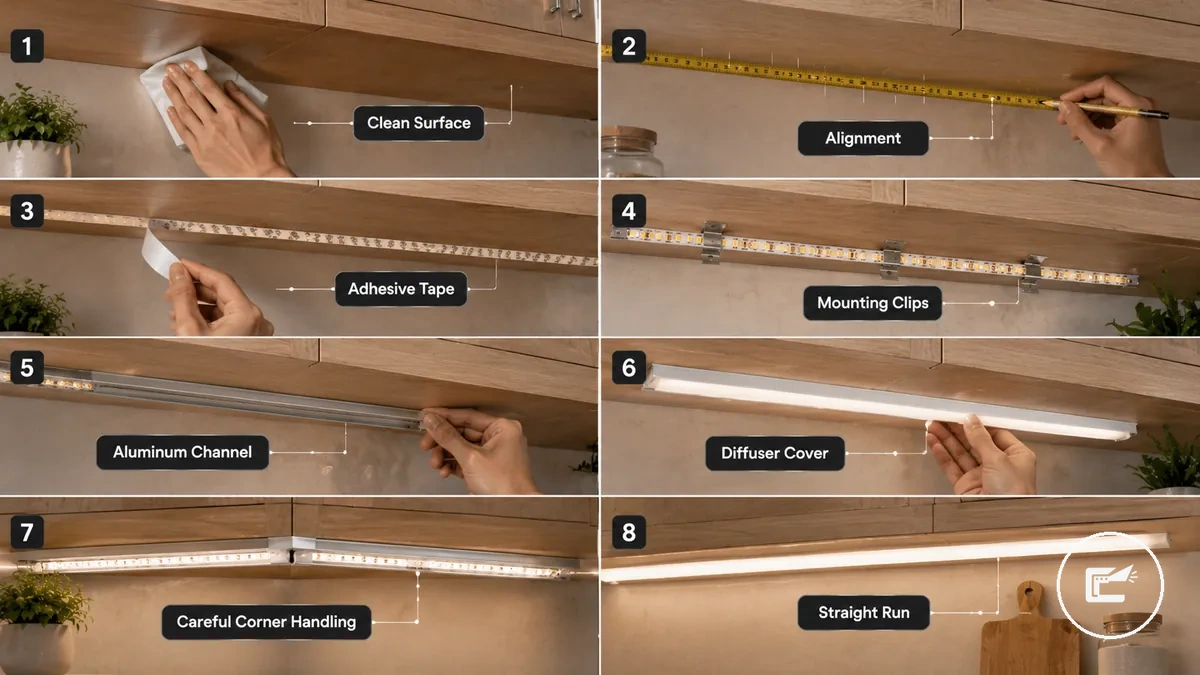

LED Şeritlerin, Klipslerin veya Difüzör Kanallarının Montajı

LED şeritlerin, klipslerin veya difüzör kanallarının montajı, planlama tamamlandıktan sonra başlar ve yüzey hazırlığına, hizalamaya ve seçilen destek yöntemine bağlıdır. Temiz bir yüzey, doğru ölçüm ve tutarlı konumlandırma, soyulma riskini azaltmaya ve şerit hattının düz kalmasına yardımcı olabilir. Montaj yöntemi, evrensel bir yaklaşım izlemek yerine dolap yüzeyine ve kurulum koşullarına uygun olmalıdır.

Bu montaj aşaması, yapışkan bant, montaj klipsleri veya difüzör kapaklı bir alüminyum kanal arasında seçim yapmayı içerir. Yapışkan bant, pürüzsüz dolap yüzeyleri için uygun olabilirken, montaj klipsleri veya bir kanal, yüzey koşulları, şerit ağırlığı veya kurulum düzeni gerektirdiğinde ek destek sağlayabilir. Hizalama, uygulanan basınç ve düzlük, montaj süreci boyunca kontrol edilmelidir.

1. Dolap altını temizleyin ve yüzeyin kurumasını bekleyin; böylece yapışkan bant veya montaj donanımı yüzeyle daha tutarlı bir şekilde temas edebilir.
2. Montajdan önce, hizalamanın kontrol edilebilmesi ve ayarlanabilmesi için şerit hattını ölçün ve işaretleyin.
3. Şeridi işaretlenmiş yol boyunca konumlandırın ve montaj yöntemi yapışmaya dayandığında yapışkan banda eşit basınç uygulayın.
4. Kurulum için ek destek veya şerit koruması faydalı olabileceğinde montaj klipslerini sabitleyin veya bir alüminyum kanal takın.
5. Kanal tasarımı bu konfigürasyonu desteklediğinde şeridi kanala yerleştirin ve difüzör kapağını ekleyerek düzgün bir ışık hattının korunmasına yardımcı olun.
6. Hizalamanın tutarlı kalması ve şeridin kullanım sırasında kalkma veya kayma olasılığının azalması için şeridi köşelerde dikkatlice yönlendirin.
7. Isı koşulları montaj performansını etkileyebileceğinde şerit veya kanal çevresinde uygun boşluk bırakın, ardından daha sonraki kurulum aşamalarına geçmeden önce düzlüğü doğrulayın.

Yapışkan bant temizlenmemiş, nemli veya uyumsuz bir yüzeye uygulanırsa soyulma ve hizalama hatası riski artar. Şeridi kalıcı olarak bastırmadan önce yerleşimi prova edin; uygulama sonrasında yapışkan üreticisinin önerdiği basınç ve tutunma/kürlenme süresine uyun.

Yüzeyin Hazırlanması ve Mesafenin Ölçülmesi

Yüzeyin hazırlanması ve mesafenin ölçülmesi, montaj başlamadan önce dolap altının temizlenmesi, kurutulması ve işaretlenmesiyle başlar. Yüzey hazırlığı, yapışma koşullarının değerlendirilmesine yardımcı olurken, ölçüm hizalama, şerit uzunluğu doğruluğu ve kanal uyumunu destekler. Bu adımlar, şeridi, montaj klipslerini, alüminyum kanalı veya difüzör kapağını takmadan önce tamamlanmalıdır.

1. Toz, gres veya kalıntı mevcut olduğunda dolap altını temizleyin, böylece montaj yüzeyi yapışkan bant veya montaj donanımı için daha tutarlı bir temas sağlayabilir.
2. Nem mevcut olduğunda yüzeyin tamamen kurumasını bekleyin, böylece yapışma koşullarının montaj sırasında etkilenme olasılığı azalır.
3. Tutturmadan önce planlanan şerit hattını ve alüminyum kanal uzunluğunu ölçün, böylece hizalama ve uyum önceden kontrol edilebilir.
4. Ölçümler onaylandığında amaçlanan şerit yolunu işaretleyin, böylece ışık hattı montaj sırasında daha düz kalabilir.
5. Ölçülen hat üzerindeki şerit kesme işaretlerini kontrol edin, böylece uzunluk ayarlamaları tutturmadan önce planlanabilir.
6. Dolap özellikleri uyumu etkileyebileceğinde şerit hattı, alüminyum kanal ve difüzör kapağı için boşluğu doğrulayın, böylece montaj bileşenleri daha doğru konumlandırılabilir.

Dolap altı pürüzlü veya dokuluysa yapışkan temas alanı azalabilir ve montaj klipsleri daha güvenilir mekanik destek sağlayabilir. Yapışkan kullanıyorsanız hizalamayı, koruyucu filmi tamamen çıkarmadan önce prova edin; son uygulamada üreticinin bastırma ve tutunma/kürlenme talimatını izleyin.

Yapışkan Bant veya Montaj Klipslerinin Kullanımı

Yapışkan bant veya montaj klipslerinin kullanımı, tutturmadan önce dolap altının, şerit ağırlığının ve montaj koşullarının değerlendirilmesiyle başlar. Yapışkan bant, montaj yüzeyi pürüzsüz olduğunda ve kurulum şerit hattına sınırlı yük bindirdiğinde dolap altı LED şerit ışıkları için yeterli olabilirken, montaj klipsleri koşullar daha az elverişli olduğunda mekanik destek ekleyebilir.

Destek yöntemi, yüzey dokusuna, ısıya maruz kalmaya, ağırlığa ve ayarlama ihtiyaçlarına bağlıdır:

• Yapışkan bant: Şerit ağırlığı düşük olduğunda ve tutarlı yüzey teması mümkün olduğunda pürüzsüz dolap altı yüzeyleri için uygun olabilir.
• Montaj klipsleri: Yüzey pürüzlü, dokulu veya yapışkan temas için daha az uygun olduğunda ek mekanik destek sağlayabilir.
• Isıya maruz kalma: Daha yüksek ısı koşulları yapışma performansını etkileyebilir ve bu da bazı kurulumlarda klipsleri faydalı bir destek seçeneği haline getirir.
• Şerit veya kanal ağırlığı: Daha ağır şerit hatları veya eklenen kanal ağırlığı, yalnızca yapışkan bandın ötesinde mekanik destekten faydalanabilir.
• Sökme riski: Montaj klipsleri, gelecekte ayarlama veya yeniden konumlandırma gerekebileceğinde yapışkana olan bağımlılığı azaltabilir.

Düşük voltajlı bir kurulum için destek yöntemi, güç kaynağı, konnektör konumu, montaj yaklaşımı ve kablo yolu ile birlikte değerlendirilmelidir; böylece şerit, kablo yolu veya bağlantı noktalarında gereksiz mekanik zorlanma oluşturmadan desteklenmiş kalır.

Alüminyum Kanal ve Difüzör Kapağı Montajı

Alüminyum kanal ve difüzör kapağı montajı, kanalın dolap altına konumlandırılmasıyla başlar; böylece dolap altı LED şerit ışıkları daha düz bir montaj yolunu takip edebilir. Bir alüminyum kanal, şerit koruması sağlayabilir ve ışık dağılımını destekleyebilirken, difüzör kapağı difüzör uyumuna, kanal derinliğine, şerit parlaklığına ve dolap boşluğuna bağlı olarak görünür ışık noktalarını yumuşatabilir.

1. Alüminyum kanalı planlanan şerit hattı boyunca konumlandırın, böylece kanal derinliği ve dolap boşluğu sabitlemeden önce kontrol edilebilir.
2. Montaj yüzeyi ve kurulum koşulları bu yöntemi desteklediğinde kanalı montaj vidaları veya klipsleriyle sabitleyin, kanal hizalamasının korunmasına yardımcı olun.
3. Dolap altı LED şerit ışıklarını kanala yerleştirin, böylece şerit düşük voltajlı konnektör veya kablo yoluna gereksiz mekanik yük bindirmeden eşit şekilde oturur.
4. Kanalı kapatmadan önce güç kaynağı bağlantısının, konnektör konumunun ve kablo yolunun erişilebilir kaldığını kontrol edin.
5. Difüzör kapağını kanala takın, böylece kapak doğru şekilde hizalanır ve yakındaki dolap özelliklerine müdahale etmez.
6. Difüzör uyumunun, ışık dağılımının ve kanal yerleşiminin kurulum için uygun kaldığını doğrulamak için kurulumdan sonra şeridi test edin.

Açık şerit montajıyla karşılaştırıldığında alüminyum kanal, şeridi fiziksel olarak koruyabilir, daha düz bir hat sağlayabilir ve ısı dağılımına yardımcı olabilir. Difüzör görünür LED noktalarını yumuşatabilir; ancak ışık çıkışı ve sıcaklık sonucu kanal malzemesine, difüzör tipine, şerit gücüne ve mevcut dolap boşluğuna bağlıdır.

Güç Kaynağının Bağlanması ve Işık Hattının Test Edilmesi

Düşük voltajlı güç kaynağını bağlamadan önce çıkış voltajını, güç kapasitesini ve konnektör/polarite uyumunu doğrulayın. Şerit hâlâ erişilebilirken yapılan geçici test, bağlantıları gizlemeden önce titreme, kısmi aydınlatma, uçlarda kararma veya olağandışı ısınma gibi belirtileri fark etmeyi kolaylaştırır.

Şerit, güç kaynağı, konnektör ve varsa kontrolör/dimmer aynı elektriksel düzeni desteklemelidir. Konnektörün şerit genişliği, pin/iletken sayısı ve polariteyle eşleştiğini doğrulayın; yalnızca fiziksel olarak takılabilmesi elektriksel uyum anlamına gelmez.

Bir ön bağlantı testi yapın. Şeridi titreme, kısmi aydınlatma, uçlarda kararma ve dengesiz parlaklık açısından gözlemleyin. Bağlantılarda mekanik zorlanmayı azaltmak için konnektörleri ve kablo yolunu ayarlayın. Test başarılıysa kablo yönetimini tamamlamak için LED şerit kablolarını kesme, bağlama ve gizleme adımına geçin.

1. Voltaj ve kapasiteyi doğrulayın: güç kaynağının DC çıkış voltajı şeridin nominal voltajıyla aynı olmalı; güç kapasitesi toplam şerit yükünü karşılamalıdır.
2. Konnektör ve polariteyi doğrulayın: şerit genişliği, pin/iletken sayısı, kanal sırası ve polarite kullanılan konnektörle eşleşmelidir.
3. Geçici bağlantı kurun: son montajdan önce şeridi güç kaynağına ve varsa uyumlu kontrolör veya dimmere bağlayın.
4. Işık hattını gözlemleyin: titreme, loş bölümler, kısmi aydınlatma veya hattın uzak ucunda belirgin kararma olup olmadığını kontrol edin.
5. Isıyı kontrol edin: kısa test sırasında şerit, konnektör ve yakındaki yüzeylerde olağandışı ısınma fark ederseniz enerjiyi kesin ve uyumluluğu yeniden değerlendirin.
6. Son düzeni onaylayın: kabloları gizlemeden veya klipsleri kalıcılaştırmadan önce konnektörlerde mekanik zorlanma olmadığını ve tüm hattın kararlı çalıştığını doğrulayın.

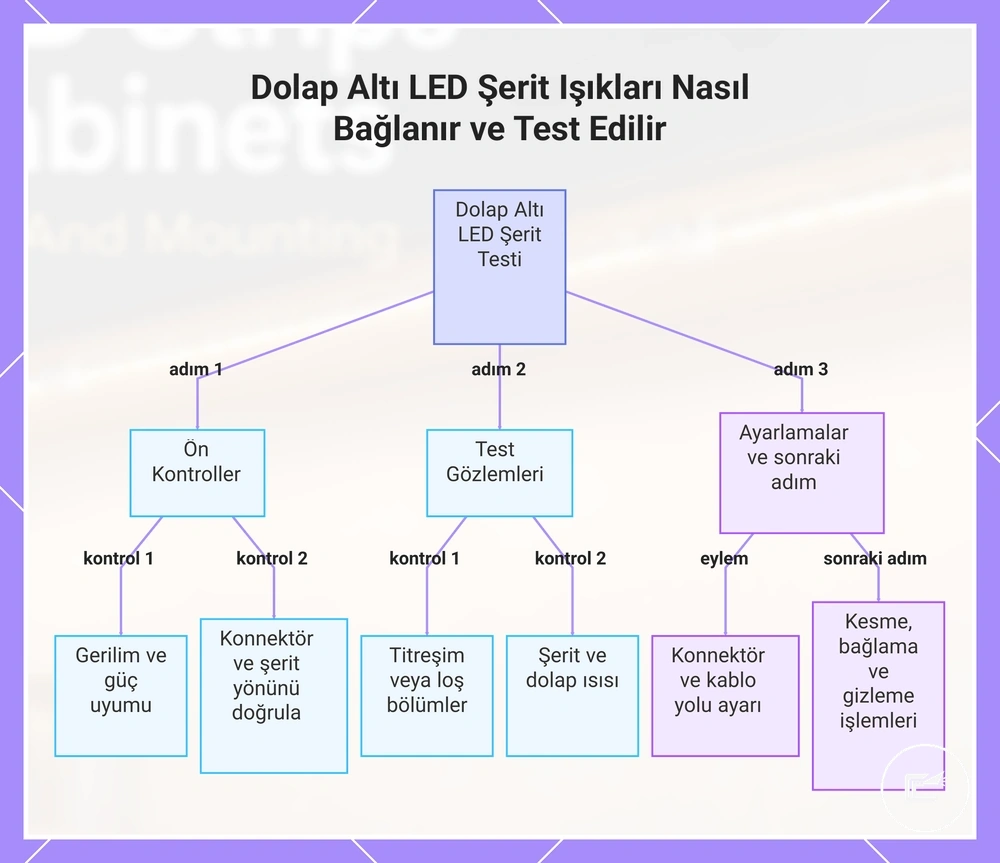

Bu grafik, güç kaynağını bağlama, LED şeridi sorunlar için test etme ve kurulumdan önce son ayarlamaları yapma adımlarını gösterir.

Test ve Uyum Doğrulamasından Sonra Düşük Voltajlı Kabloların Düzenlenmesi

Düşük voltajlı kabloların düzenlenmesi, dolap altı LED şerit ışıkları test edildikten ve son kablo yolu onaylandıktan sonra başlar. Önce test yapmak, kablolar sabitlenmeden önce bağlantı sorunlarının belirlenmesine yardımcı olur. Bu yaklaşım, mekanik yük azaltımını koruyabilir, bileşenlere erişimi sürdürebilir ve bitmiş bir kurulumu yeniden açma ihtiyacını azaltabilir.

Dolap altı boyunca görünür kablolar kaldığında, kablo yolunun düzenli ve erişilebilir kaldığı dolap birleşim yerlerinden ve köşe yollarından geçirin. Kablo klipslerini yalnızca son kablo yolu onaylandıktan sonra kullanın. Ek kablo yönetimi gerekiyorsa, bir sonraki aşama, test edilmiş düzeni değiştirmeden LED şerit kablolarını kesme, bağlama ve gizleme adımını içerebilir.

Uzatma kablosunda, normal kullanım sırasında konnektörü çekmeyecek kadar kontrollü kablo payı bırakın. Güç kaynağı, konnektör ve servis gerektirebilecek bağlantılar erişilebilir kalmalı; kablo klipsleri kabloyu ezmemeli ve kabloyu ısı üreten bileşenlere sıkıştırmamalıdır.

Işık hattı testten geçtiğinde; kablo klipsleri, yeterli kablo payı, konnektör konumu, güç kaynağı erişimi ve köşe yönlendirmesi uygunsa son kablo düzenine geçin.

Son kablo düzeni için doğrulama

• Işık hattı, kablolar kalıcı olarak sabitlenmeden önce test edildi.
• Konnektörlerde ve kablo dönüşlerinde gereksiz mekanik çekme veya sıkışma yok.
• Güç kaynağı, konnektörler ve servis gerektirebilecek bağlantılar erişilebilir kalıyor.
• Kablo klipsleri kabloyu eziyor veya ısı üreten bileşenlere sıkıştırmıyor.
• Fazla kablo payı düzenli tutuluyor ancak bağlantı noktalarına yük bindirmiyor.

Ürünü montaj görevine göre seçin: kanal/difüzör şerit hattını koruma ve ışığı yumuşatma; klipsler mekanik sabitleme; konnektörler uyumlu şerit bölümlerini birleştirme; uzatma kablosu ise uygun güç bağlantısını daha uzağa taşıma görevine hizmet eder. Satın almadan önce ölçü, voltaj, pin/iletken düzeni ve bağlantı tipini doğrulayın.

Difüzörlü Silikon LED Kanal

Ürün ayrıntılarını gör

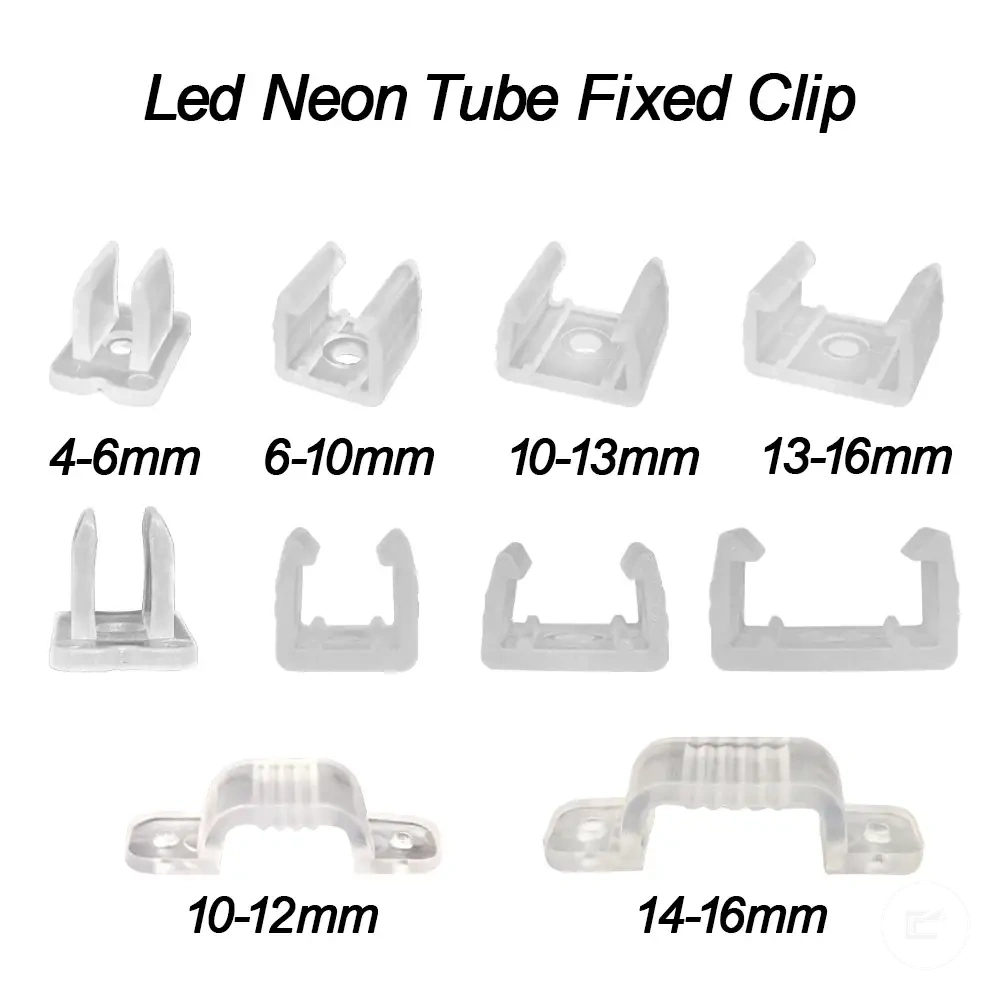

LED Şerit Sabitleme Klipsleri

Ürün ayrıntılarını gör

Lehimsiz COB LED Şerit Konnektör

Ürün ayrıntılarını gör

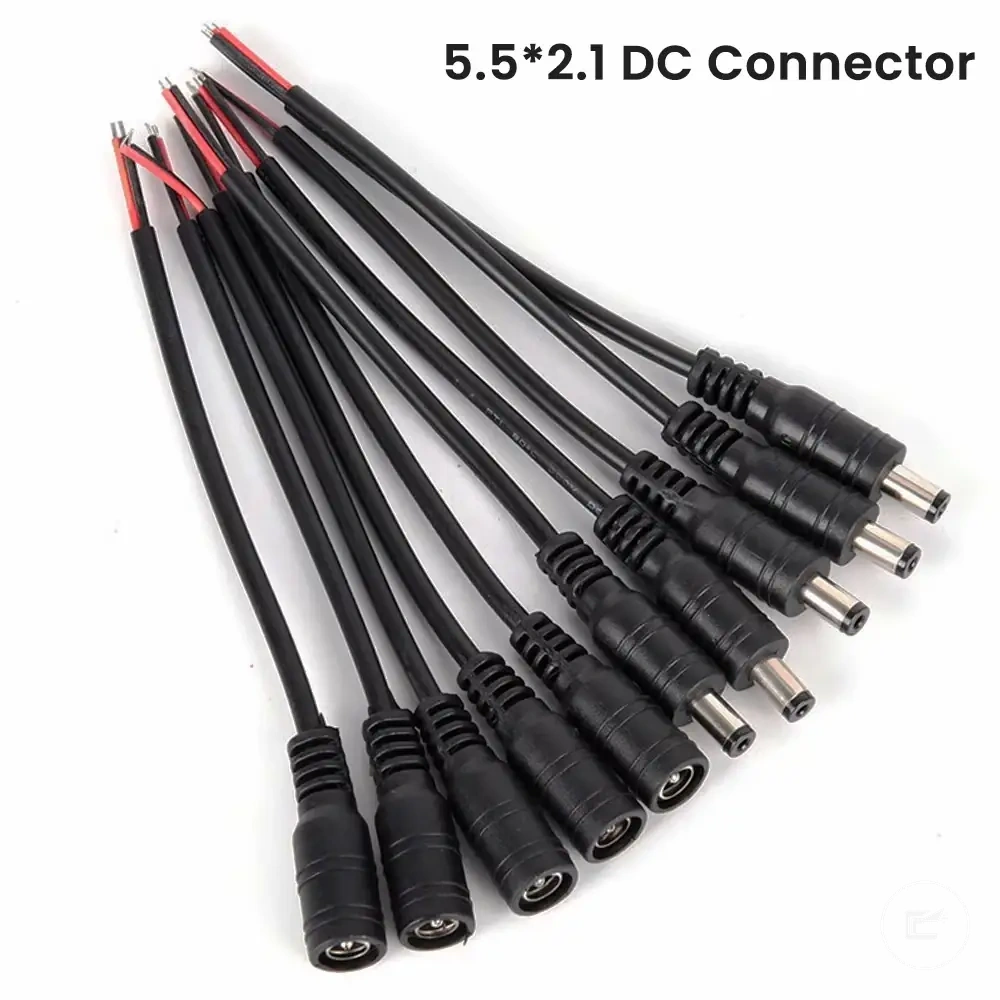

DC Güç Uzatma Kablosu

Ürün ayrıntılarını gör

LED Şerit Montaj Klipsleri

Ürün ayrıntılarını gör

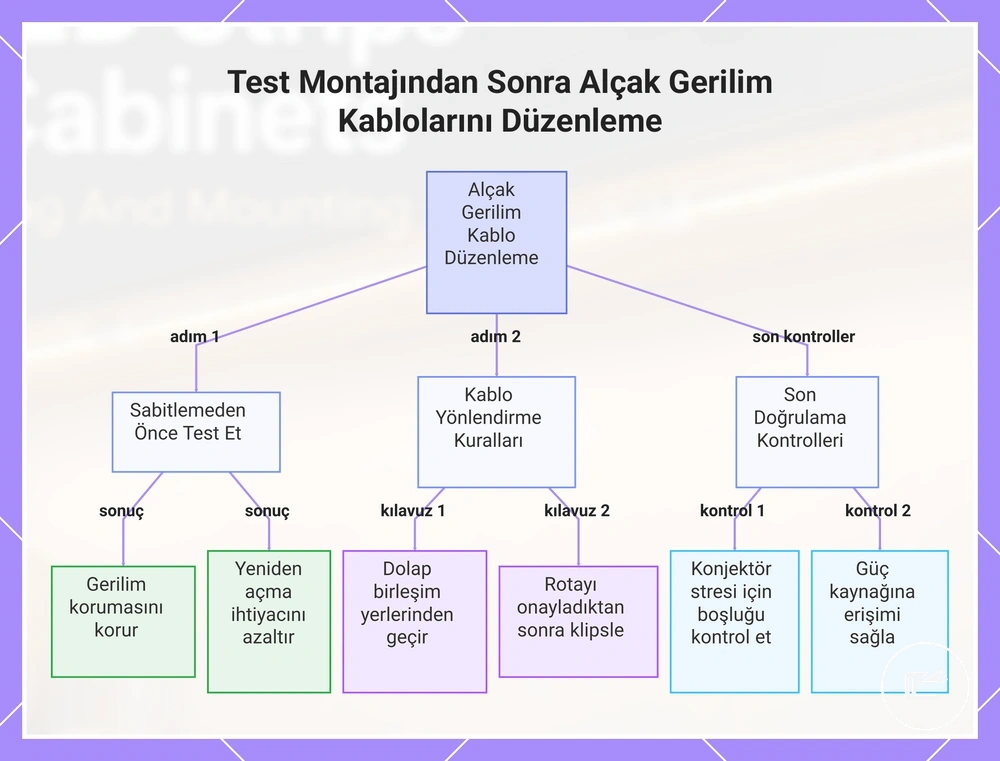

Bu grafik, dolap altı LED şerit ışıkları test edildikten sonra düşük voltajlı kabloları düzenlemek için ana adımları ve kontrolleri gösterir; önce test etme, kablo yönlendirme kuralları ve son doğrulama dahil.

Dolap Altı LED Şerit Kurulumunda Kaçınılması Gereken Hatalar

Yaygın kurulum hataları, titreme, kararma veya soyulma gibi görünür belirtilere neden olabilir. Bu hataları kurulumdan önce veya kurulum sırasında fark etmek, dolap altı LED şerit ışıklarında zayıf ışık çıkışını, konnektördeki mekanik çekme yükünü ve kablo zorlanmasını önlemeye yardımcı olur. Belirtilerin nedenler ve önleyici adımlarla nasıl bağlantılı olduğunu anlamak, dolap altında daha güvenilir bir montajı destekler.

Temel hatalar arasında zayıf yapışma, yetersiz montaj desteği, yanlış güç kaynağı, voltaj düşüşü, konnektör uyumsuzluğu, kötü şerit yerleşimi, aşırı bükme, ısı birikmesi ve kablodaki mekanik zorlanma yer alır. Bunların her biri, ilk kurulum sürecinde ele alınmazsa şeridin performansını ve ışık çıkışını etkileyebilir.

Her hatayı olası nedeni, güvenli bir kontrolü ve önleme stratejisiyle ilişkilendirmek için aşağıdaki tabloyu kullanın. Bu, kurulum sırasının tamamını tekrarlamadan veya bunu bir sorun giderme kılavuzuna dönüştürmeden olası sorunların belirlenmesine yardımcı olur.

Bir belirti temel kontrollerden sonra devam ederse, kurulum sorunlarını giderme adımını göz önünde bulundurun.

Zayıf Yapışma ve Yetersiz Yüzey Hazırlığı

Gevşek bir şerit veya soyulma belirtisi göründüğünde, zayıf yapışma genellikle tek bir nedenden ziyade dolap yüzey koşullarıyla bağlantılıdır. Dolap yüzeyindeki gres, toz, nem, doku veya aşırı sıcaklık, yapışkan temasını azaltabilir. Bu hata, dolap aydınlatma kurulumu sırasında zayıf bir tutuş oluşturabilir ve zamanla şerit hareketi riskini artırabilir.

Bu yerel nedenleri ve önleme noktalarını kontrol edin:

• Yüzey malzemesi: Dokulu bir dolap yüzeyi, daha pürüzsüz bir yüzeye göre daha az yapışkan teması sağlayabilir.
• Gres veya toz: Dolap yüzeyindeki kalıntı, yapışmayı zayıflatabilir ve soyulma riskini artırabilir.
• Temizleyici kalıntısı: Yüzey tamamen temiz değilse kalan temizleyici filmi yapışkan tutuşunu azaltabilir.
• Nem ve kuruma süresi: Nemli bir yüzey, montajdan sonra gevşek şerit olasılığını artırabilir.
• Yapışkan basıncı: Kurulum sırasında eşit olmayan basınç, daha zayıf temasa sahip bölümler bırakabilir.
• Şerit ağırlığı: Daha ağır şerit hatları veya kanallar, yapışkan bağlantı noktalarına ekstra stres bindirebilir.
• Klips desteği: Ek montaj klipsleri, şerit ağırlığı, yüzey dokusu veya montaj koşulları ek yük oluşturduğunda yardımcı olabilir.
• Nem ve ısı birikmesi: Çevresel koşullar, kurulum alanına bağlı olarak yapışma performansını etkileyebilir.

Zayıf yapışmayı tek bir nedene bağlamayın. Yüzey temizliği ve kuruluğu, yüzey dokusu, sıcaklık ve montaj ağırlığı birlikte değerlendirilmelidir; dokulu veya daha ağır bir düzende yalnızca yapışkana güvenmek yerine mekanik destek eklemek daha uygun olabilir.

Yanlış Güç Kaynağı, Voltaj Düşüşü ve Konnektör Hataları

Kurulumdan sonra kararma, titreme, kısmi aydınlatma veya ışık gelmemesi durumunda, neden bir güç kaynağı sorunu, voltaj düşüşü veya konnektör hatası olabilir. Bu hata her zaman aynı kaynaktan gelmez, bu nedenle kurulumda değişiklik yapmadan önce belirti en olası nedene eşleştirilmelidir.

Her belirti aynı nedeni işaret etmez. Voltaj düşüşü, konnektör hatası, kontrolör uyumsuzluğu ve güç kaynağı sınırlamaları benzer sonuçlar oluşturabilirken, ısı birikmesi, kablodaki mekanik zorlanma, yapışma sorunları veya yanlış yerleşim ayrı kurulum sorunlarına katkıda bulunabilir. Belirti bu kontrollerden sonra devam ederse, kurulum sorunlarını giderme adımını gözden geçirin.

Kötü Yerleşim, Bükme ve Isı Birikmesi

Kurulumdan sonra parlama, gölgeler, görünür noktalar veya dengesiz ışık kalitesi ortaya çıktığında, neden kötü yerleşim, keskin bükümler veya ısı birikmesi olabilir. Bu hata, dolap altı LED şerit ışıklarına fiziksel stres bindirebilir ve şerit tipine, büküm yarıçapına, kanal uyumuna ve havalandırma koşullarına bağlı olarak zamanla performansı etkileyebilir.

Önleme kontrolleri şunları içerir:

• Kötü yerleşim: Amaçlanan çalışma yüzeyinde parlamayı, gölgeleri ve görünür noktaları azaltmak için şeridi konumlandırın.
• Keskin bükümler: Şerit için üreticinin belirttiği minimum büküm yarıçapını koruyun; keskin kıvrımlar ile köşe sıkışması bakır yolları ve konnektörleri zorlayabilir.
• Difüzör boşluğu: Işık dağılımının kısıtlanmaması için difüzör ve şeridin uygun boşluğa sahip olduğundan emin olun.
• Sıkışık kanal: Isı birikmesine katkıda bulunabilecek veya ışık kalitesini düşürebilecek dar kanal koşullarından kaçının.
• Engellenen ısı yolu: Şerit ve kanal çevresinde ısının dağılmasını engelleyen sıkışık montajlardan kaçının; alüminyum kanal ısı yayılımına yardımcı olabilir ancak havalandırma ve şerit gücü yine önemlidir.
• Yapışma desteği: Bükümlerin ve köşelerin, yapışmayı zayıflatabilecek veya gevşek bir şeride yol açabilecek kaldırma kuvvetleri oluşturmadığını kontrol edin.

Kötü yerleşim, büküm stresi ve engellenen ısı yolları her zaman aynı belirtiyi oluşturmaz. Isı birikmesi, voltaj düşüşü, konnektör hatası ve fiziksel stres, kurulumlar arasında farklı şekilde etkileşime girebilir; bu nedenle önleme, dolap aydınlatma performansını etkileyen belirli koşula odaklanmalıdır.
