Dolaplar İçin LED Şerit Kablo Tesisatı
Dolaplarda LED şerit kablolamasını doğru yapmak için şeridi yalnızca üreticinin işaretlediği kesim çizgisinden ve enerji kesilmişken kesin; yeniden bağlantıda şerit genişliği, iletken/pin düzeni, bakır ped hizalaması ve polariteyi eşleştirin. Dolap boşluklarını uygun uzatma kablosuyla geçin ve kabloları, bağlantılar kontrol ve bakım için erişilebilir kalacak şekilde kenar, kanal veya klipslerle yönlendirin.
Dolap LED Şerit Kablolama Karar Rehberi
Yapmak istediğiniz işi seçin. Rehber, bu sayfadaki kesme, bağlantı, uzatma, köşe dönüşü ve gizleme ilişkilerini tek bir karar noktasında özetler.
Kesme
Ana işlem: Gücü kesin ve yalnızca işaretli kesim çizgisinden düz bir kesim yapın.
Kontrol: Kesimden sonra kullanılacak bakır pedlerin sağlam ve erişilebilir kaldığını doğrulayın.
Bu sayfa düşük voltajlı LED şerit tarafına odaklanır; güç kaynağı seçimi, şebeke gerilimli sabit tesisat ve yerel elektrik kuralları ayrı konulardır. Daha geniş ürün ve aksesuar bağlamı için LED şerit ve dolap aydınlatma aksesuarları sayfasına bakabilirsiniz.

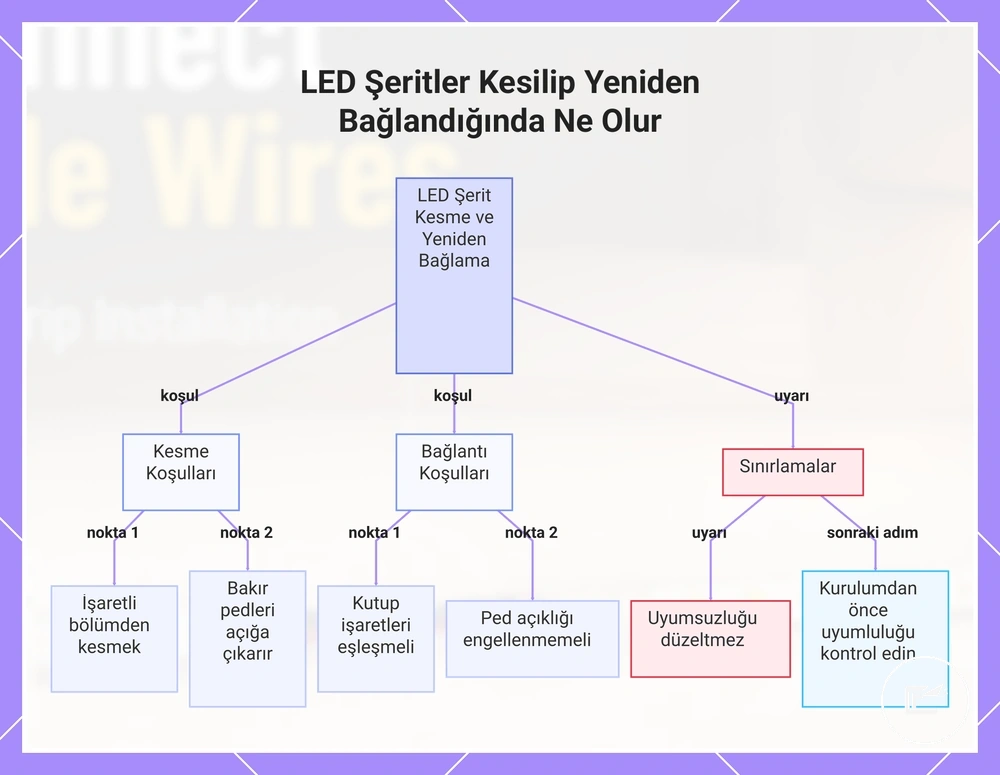

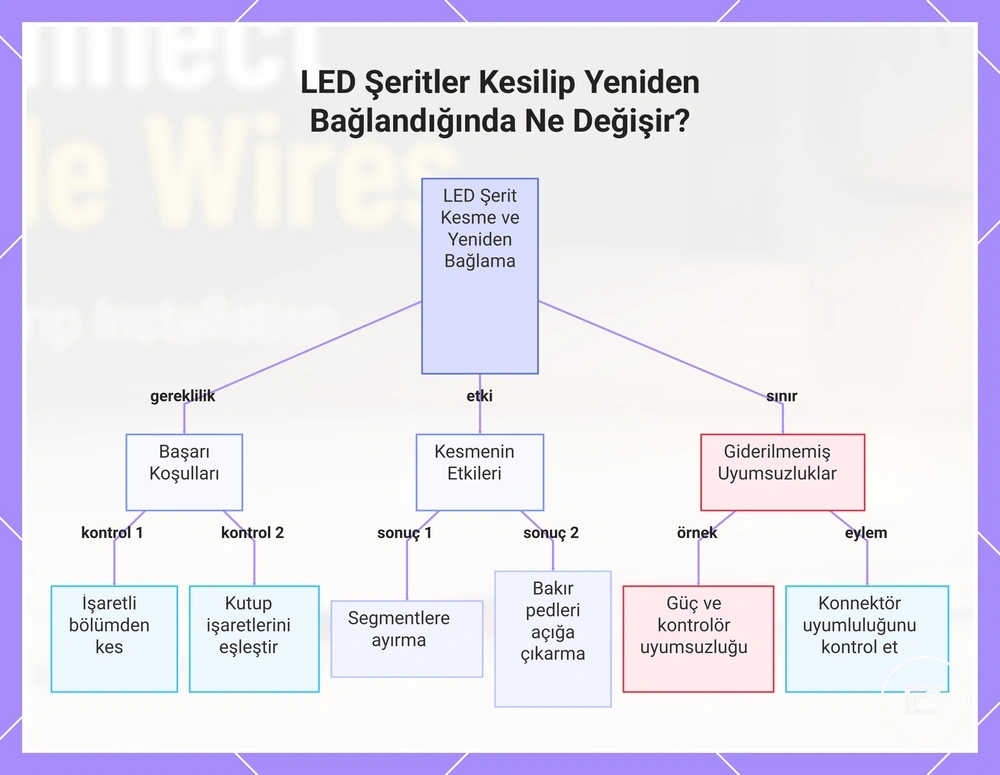

LED Şerit Kesilip Tekrar Bağlandığında Ne Değişir
Bir LED şerit işaretli kesim noktasından ayrıldığında, kesim şeridi iki elektriksel bölüme ayırır ve yeni uçlarda yeniden bağlantı için bakır pedler bırakır. Şerit ancak yeni bağlantıda devre yolları doğru eşleştirilirse çalışmaya devam eder; kesme işlemi tek başına güç kaynağı, kontrolör veya şerit tipi uyumsuzluğunu düzeltmez.
| İlişki | Kesimden sonra durum | Pratik sonuç |
|---|---|---|
| Şerit → kullanılabilir uç | Yeni bir uç ve temas pedleri oluşur. | Konnektör veya lehim yalnızca sağlam ve erişilebilir pedlerde güvenilir temas kurabilir. |
| Polarite / kanal sırası → süreklilik | Bağlantıda yeniden eşleştirilmelidir. | + / − veya kanal sırası yanlışsa devre doğru çalışmayabilir. |
| Kesim → sistem uyumluluğu | Gerilim, kontrolör ve şerit tipini değiştirmez. | Bağlantıdan önce sistemin elektriksel uyumluluğu ayrıca doğrulanmalıdır. |
Kaplamalı veya suya dayanıklı şeritlerde koruyucu katman pedlere erişimi etkileyebilir. Böyle bir şeritte konnektörün yalnızca fiziksel olarak kapanmasına güvenmeyin; konnektörün şerit türü ve kaplamayla uyumlu olduğundan emin olun. Sistem tarafındaki kontroller için konnektör ve güç uyumluluğu sayfası tamamlayıcıdır.
Kesim Sonrası Yeniden Bağlantı İçin Hızlı Kontrol
Kesilmiş bir parçanın yeniden kullanılabilir olup olmadığını, yalnızca “şerit kesildi” bilgisiyle değil, yeni ucun durumu ve eşleşecek bağlantı tipiyle değerlendirin. Aşağıdaki koşulların tümü aynı bağlantı noktasında sağlanmalıdır.
Yeniden bağlantı koşulları
- Kesim çizgisi: Kesim, şeridin işaretli kesilebilir bölümünde yapılmış olmalı.
- Bakır pedler: Gerekli pedler kopmamış, yanmamış veya ciddi biçimde çizilmemiş olmalı.
- Elektriksel eşleşme: Şerit genişliği, iletken/pin düzeni ve kanal sırası bağlantı yöntemiyle uyuşmalı.
- Polarite: Besleme ve kanal işaretleri şeridin iki tarafında doğru yönde devam etmeli.
- Mekanik tutuş: Kablo hareketi konnektörü veya lehimli eki çekmemeli; gerektiğinde gerilim giderme kullanılmalı.
- Test: Bağlantı, dolap içinde kapatılmadan veya gizlenmeden önce çalışır durumda doğrulanmalı.

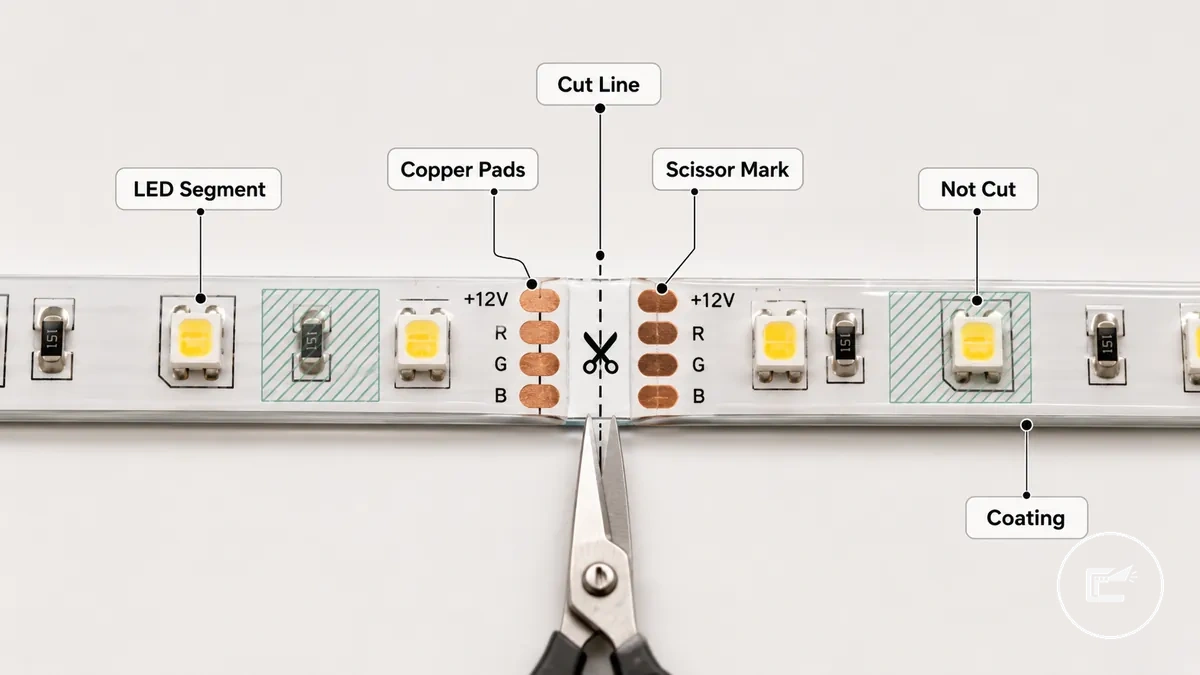

LED Şerit Bölümlerini Doğru Bakır Pedlerden Kesme
LED şeridi kesmeden önce gücü tamamen kesin ve şerit üzerindeki üretici işaretini bulun. Kesilebilir nokta genellikle makas simgesi, çizgi veya iki bakır ped grubu arasındaki belirgin işaretle gösterilir; aralık ve desen şerit modeline göre değiştiği için sabit bir santimetre değeri varsaymayın.
- Enerjiyi kesin. Adaptörü veya güç kaynağını devreden ayırın; enerjili şerit üzerinde kesme yapmayın.
- Kesim işaretini bulun. Makas simgesini, çizgiyi ve yeniden bağlantıda kullanılacak bakır pedleri birlikte kontrol edin.
- Kesim alanını inceleyin. Kaplama veya silikon pedleri örtüyorsa, şerit ve konnektör üreticisinin yöntemine göre erişim hazırlayın; pedleri kazıyıp zayıflatmayın.
- Düz kesin. Keskin ve uygun bir kesiciyle işaretin üzerinden tek, dik bir kesim yapın; eğik kesim ped alanını daraltabilir.
- Yeni ucu kontrol edin. Bakır pedlerin yeterli temas alanı bıraktığını ve şerit ucunun bükülmediğini doğrulayın.

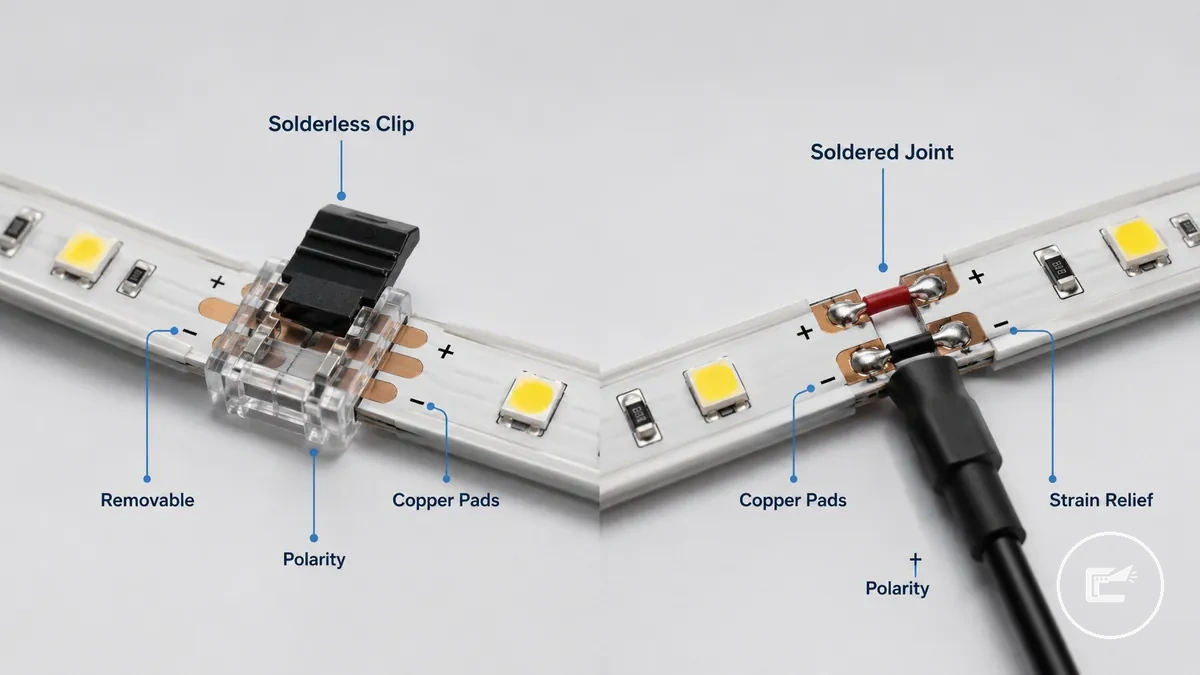

Kesilmiş LED Şeritleri Lehimsiz Konnektör veya Lehimle Yeniden Bağlama
Kesilmiş LED şeritler iki temel yöntemle yeniden bağlanabilir: lehimsiz klipsli konnektör veya doğrudan lehimli bağlantı. Lehimsiz klipsli ürünler, bakır pedlere lehim uygulamadan mekanik temas kurar. Seçim; erişim, sökülebilirlik, şerit kaplaması, ped durumu ve montaj becerisine göre yapılmalıdır.
| Yöntem | En uygun durum | Temel koşul | Ana ödünleşim |
|---|---|---|---|
| Lehimsiz klipsli konnektör | Erişilebilir, hızlı veya sökülebilir ek | Konnektör genişliği/pin düzeni ile pedlerin tam hizalanması | Temas kalitesi klips basıncına, kaplamaya ve kablo hareketine duyarlıdır. |
| Lehimli bağlantı | Uygun çalışma alanı ve lehimleme becerisi bulunan sabit ek | Temiz ped, doğru kanal eşlemesi ve mekanik gerilim giderme | Yeniden sökme daha zordur; aşırı ısı veya kötü lehimleme pedlere zarar verebilir. |
Her iki yöntemde de bağlantıyı gizlemeden önce düşük voltaj tarafında doğru çalışmayı kontrol edin. Gerilim, kontrolör tipi veya güç kapasitesi belirsizse bağlantı yöntemini seçmek bu belirsizliği çözmez; önce konnektör ve güç uyumluluğunu doğrulayın.

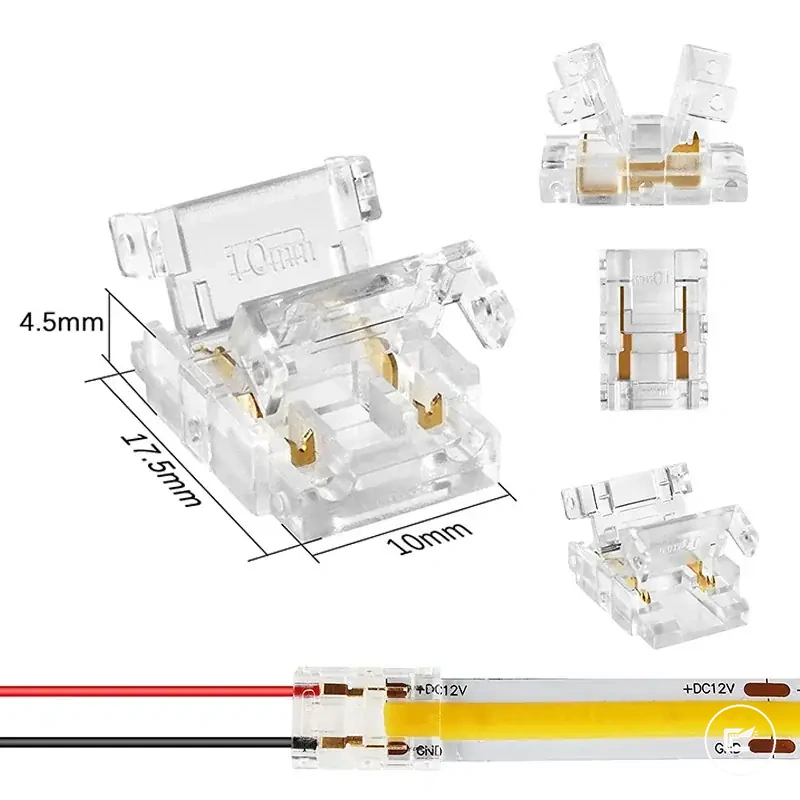

Konnektörleri Şerit Genişliği, Pin Sayısı ve Polarite ile Eşleştirme
Bir konnektörün şeridin üzerine kapanması, doğru bağlantı kurduğu anlamına gelmez. Fiziksel ve elektriksel uyum aynı anda sağlanmalıdır.
Konnektörün desteklediği nominal şerit genişliğiyle aynı olmalıdır; dar veya geniş uyumsuzluk ped temasını bozabilir.
Konnektör, şeridin gerçek kanal yapısını taşıyacak sayıda ayrı temas yoluna sahip olmalıdır.
+ / − işaretleri veya R, G, B, W, sıcak/soğuk kanallar konnektör boyunca aynı sırada devam etmelidir.
Metal temas uçları pedlerin merkezine basmalı; şerit kaplaması veya kir temas alanına girmemelidir.
- Klips kapanmadan önce tüm pedlerin konnektör temasları altında kaldığını gözle doğrulayın.
- Konnektör yönünü yalnızca kablo renklerine göre değil, şerit üzerindeki işaretlere göre de kontrol edin.
- Son montajdan önce bağlantıyı test edin ve hafif kablo hareketinde temasın kesilmediğini doğrulayın.
Şeritten Şeride veya Şeritten Kabloya Bağlantı Seçimi
Bağlantı tipi, iki şerit ucunun fiziksel olarak nerede buluştuğuna göre seçilmelidir. Bitişik uçlar için doğrudan şerit-şerit bağlantısı daha sade; arada boşluk, köşe veya engel varsa şerit-kablo bağlantısı daha esnektir.
| Koşul | Uygun bağlantı | Neden |
|---|---|---|
| İki şerit ucu aynı düzlemde bitişik | Şeritten şeride konnektör | Ek kablo olmadan doğrudan ped eşleşmesi sağlar. |
| Dolaplar arasında boşluk var | Şeritten kabloya konnektör + uzatma kablosu | Şeridi boşluk boyunca açıkta taşımadan iki noktayı köprüler. |
| Dar köşe veya yön değişimi var | Kısa esnek ara bağlantı veya uygun köşe konnektörü | Şeridi keskin biçimde bükmeden yön değiştirir. |
| Bağlantı daha sonra sökülecek | Erişilebilir lehimsiz bağlantı | Servis ve yeniden konumlandırmayı kolaylaştırır. |
Konnektör Klipslerini Sabitleyip Temas Pedlerini Hizalı Tutma
Klipste güvenilir temasın ana koşulu, bakır pedlerin metal temas noktaları altında kaymadan kalmasıdır. Kabloyu konnektörden çekerek yönlendirmek yerine, hareket yükünü klips veya kablo desteğiyle ayrı bir noktaya aktarın.
- Şeridi, pedler konnektör temaslarının altında merkezlenene kadar yerleştirin.
- Kaplamanın veya yapışkan kalıntısının metal temasın önüne geçmediğini kontrol edin.
- Mandallı kapağı tam kapatın; şeridin klips içinde yana kaymadığını doğrulayın.
- Kablo hareketinin konnektörü çekmemesi için yakın bir noktada gerilim giderme veya kablo klipsi kullanın.
- Enerji vermeden önce polariteyi; test sırasında da hafif hareket altında bağlantı kararlılığını kontrol edin.

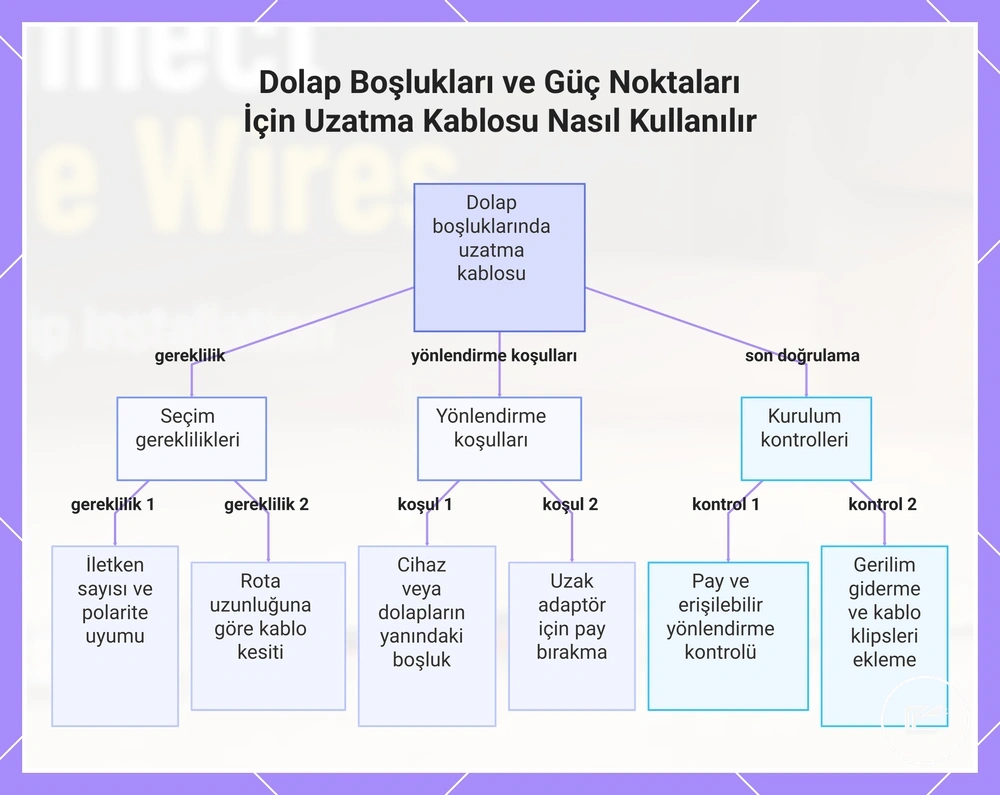

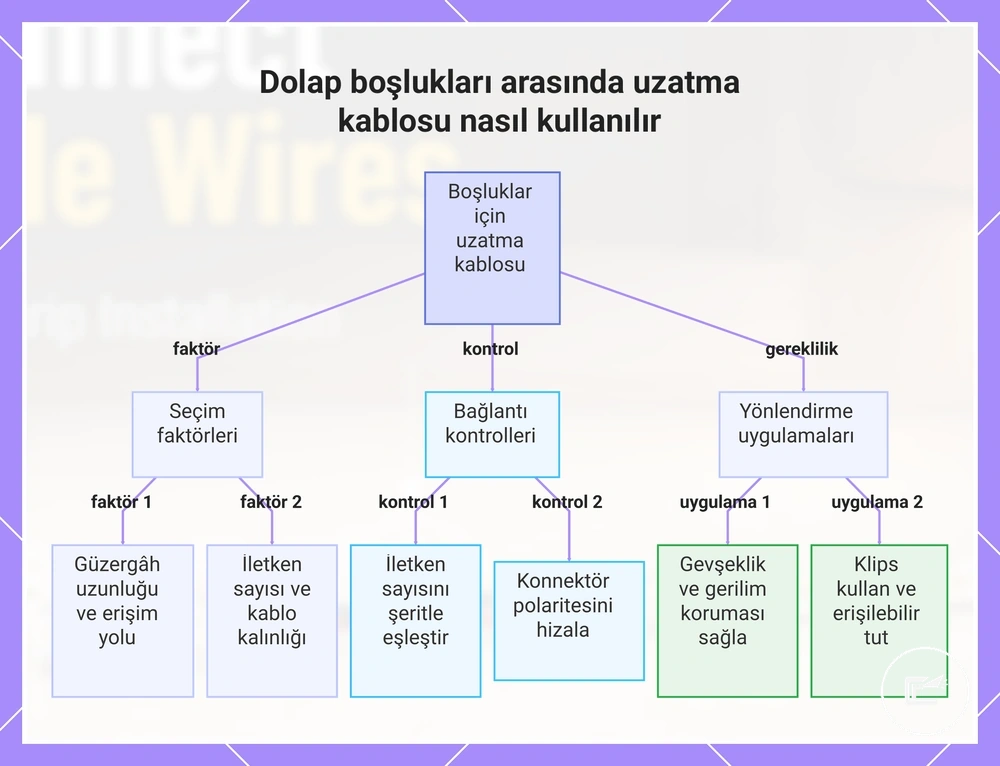

Dolap Boşlukları ve Güç Noktaları Arasında Uzatma Kablosu Kullanma

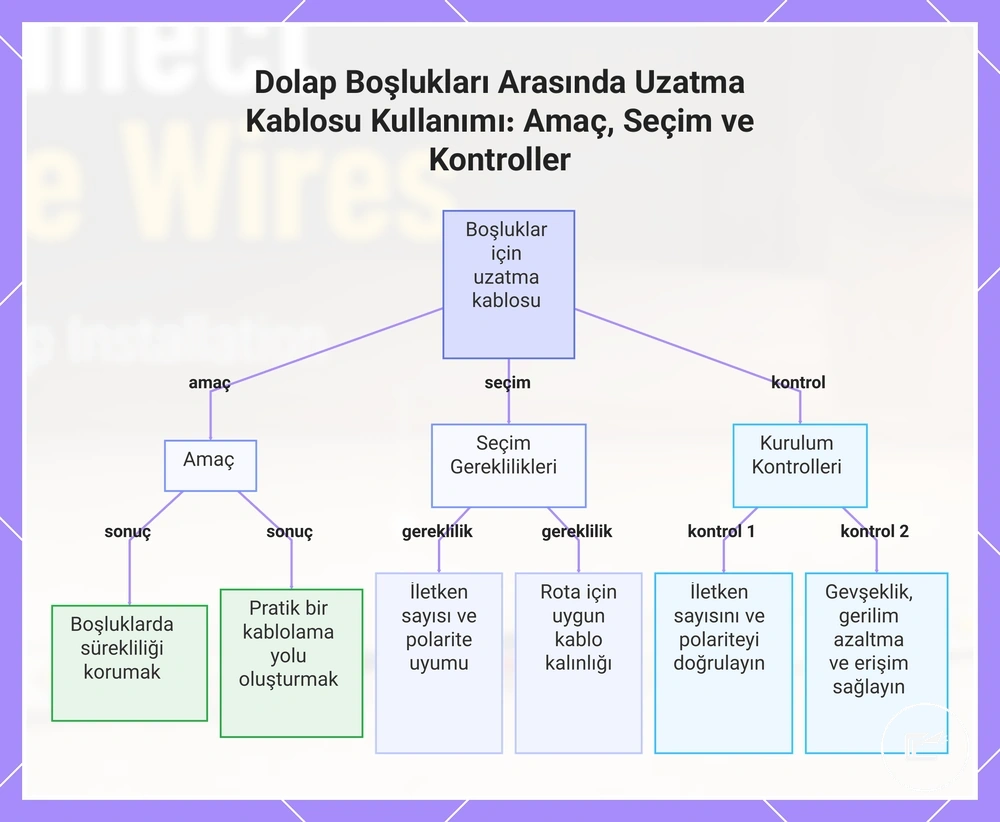

İki LED şerit bölümü arasında dolap boşluğu olduğunda veya güç kaynağı şeritten uzakta kaldığında, uzatma kablosu iki noktayı düşük voltaj tarafında birleştirmek için kullanılır. Uzatma kablosu, şeritle iletken sayısı, polarite/kanal düzeni ve elektriksel yük bakımından uyumlu olmalı; kablo yolu bağlantı uçlarına sürekli çekme kuvveti uygulamamalıdır.
Kablo uzadıkça toplam direnç ve buna bağlı gerilim düşümü artabilir; kablo kesiti güç yükü ve mesafeye göre seçilmelidir.
Her kanal, uzatma boyunca karşılık gelen kanala devam etmelidir; yalnızca kablonun fiziksel olarak takılması yeterli değildir.
Kablo, kapak veya menteşe hareketinde ezilmeyecek ve konnektörü çekmeyecek bir yoldan geçirilmelidir.
- Şerit tipinin gerektirdiği iletken sayısını belirleyin.
- Uzatmanın başı ve sonunda polarite/kanal sırasını aynı tutun.
- Kablo kesitini toplam akım ve rota uzunluğuna göre seçin; tek bir kesiti tüm kurulumlar için varsaymayın.
- Konnektörlerin hemen yanında küçük bir servis payı bırakın, ancak gevşek kabloyu hareketli parçalara taşırmayın.
- Kabloyu klips veya kanal ile destekleyerek bağlantı noktalarına binen çekme kuvvetini azaltın.
Uzatma Kablosunu Tek Renk, RGB, RGBW veya CCT Şeritlerle Eşleştirme
Şerit türü, uzatma kablosunda kaç bağımsız devre yolunun devam ettirilmesi gerektiğini belirler. Aşağıdaki değerler yaygın analog şerit yapılarını açıklar; adreslenebilir/dijital şeritler ayrı veri ve besleme düzenleri kullanabildiği için kendi bağlantı şemasına göre eşleştirilmelidir.
| Şerit türü | Yaygın analog yapı | Eşleştirme kontrolü | Yanlış eşleşmede olası sonuç |
|---|---|---|---|
| Tek renk | 2 iletken: besleme + ve dönüş − | Polarite | Şerit çalışmayabilir veya bağlantı hatalı olabilir. |
| RGB | 4 iletken: ortak hat + R/G/B kanalları | Ortak hat ve R/G/B sırası | Renk kanalları karışabilir veya bazı kanallar çalışmayabilir. |
| RGBW | 5 iletken: ortak hat + R/G/B/W kanalları | Ortak hat ve beyaz kanal dahil kanal sırası | Renk veya beyaz kanal yanlış tepki verebilir. |
| CCT / ayarlanabilir beyaz | Yaygın olarak 3 iletken: ortak hat + sıcak/soğuk beyaz kanalları | Ortak hat ile sıcak/soğuk kanal yönü | Renk sıcaklığı kanalları ters veya eksik çalışabilir. |
Kablo Rotasını Mesafe, Gerilim ve Erişime Göre Planlama
Uzatma kablosunun “ulaşması” yeterli değildir; rota, elektriksel performans ve bakım açısından da uygun olmalıdır. Özellikle uzun güzergâhlarda kablo uzunluğu arttıkça direnç artar, bu nedenle yük arttığında veya mesafe uzadığında daha düşük kayıplı bir iletken yolu gerekebilir. Kesit seçimi; şerit gücü, toplam akım, mesafe ve üretici sınırlarına göre yapılmalıdır.
Şerit, boşluk, güç noktası ve bakım erişimini tek rota üzerinde işaretleyin.
İletken sayısı, polarite, kanal sırası ve konnektör tipini doğrulayın.
Köşelerde, kapaklarda ve geçişlerde kablonun konnektörü çekmesini önleyin.
Rota kapanmadan önce ışık ve tüm kanalların çalıştığını kontrol edin.
İç Kenarlar ve Açı Değişiklikleri İçin Köşe Konnektörleri Kullanma
Şeridi keskin bir iç köşede zorlayarak bükmek yerine, şerit yapısına uygun bir L tipi veya esnek köşe bağlantısı kullanılabilir. Bu çözüm özellikle şeridin bakır yollarını, yapışkan tabakasını veya difüzör içindeki düz yerleşimini zorlayacak dönüşlerde faydalıdır.
- Köşeye gelen iki şerit ucunun kesim noktalarını ve bakır pedlerini hazırlayın.
- Köşe konnektörünün şerit genişliği ve kanal/pin düzeniyle uyumlu olduğunu kontrol edin.
- + / − veya kanal işaretlerini köşe boyunca aynı sırada tutun.
- Şerit uçlarını düz oturtun; konnektör pedlerin yalnızca kenarına basmamalıdır.
- Köşe yakınında kablo veya şerit hareketi varsa bağlantıya yük binmeyecek biçimde destekleyin.
Köşe dönüşünde şeridin izin verilen bükülme biçimi ürün yapısına göre değişebilir; özellikle COB, kaplamalı veya farklı PCB kalınlığına sahip şeritlerde sabit bir minimum bükülme yarıçapı varsaymak yerine üretici bilgisini esas alın.

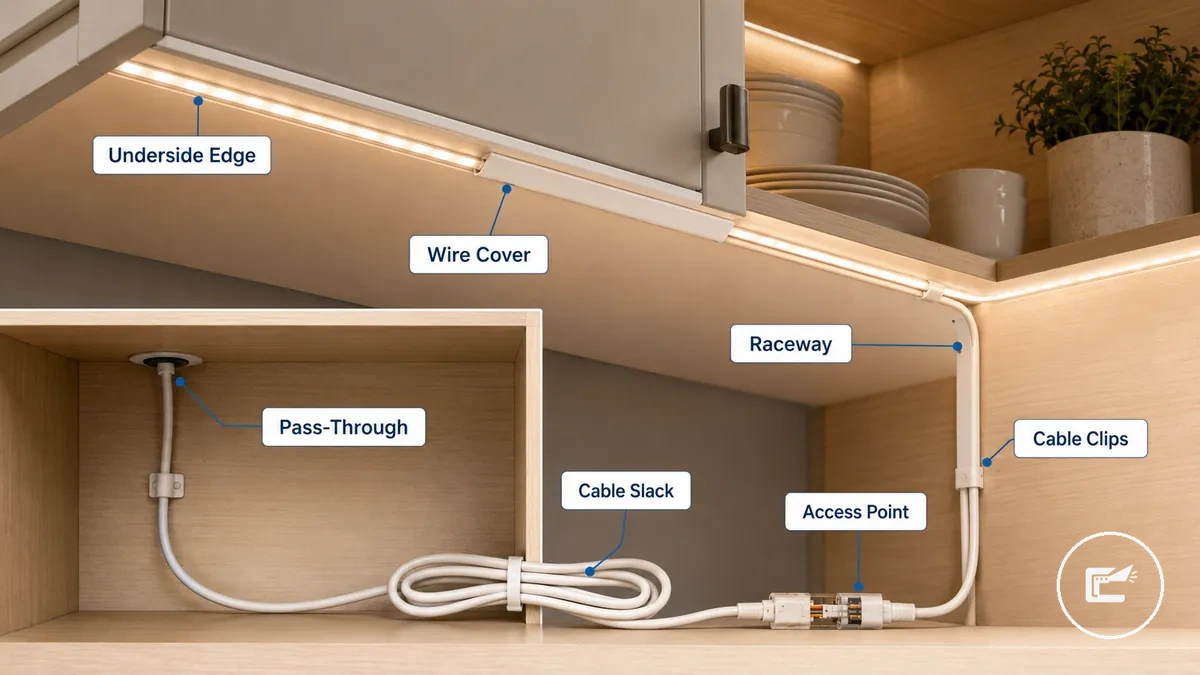

LED Şerit Kablolarını Dolapların Altında ve İçinde Gizleme
İyi bir kablo gizleme düzeni yalnızca görünürlüğü azaltmaz; bağlantıları ezilmeden, aşırı gerilmeden ve bakım erişimini kaybetmeden korur. Gizli olmak, erişilemez olmak anlamına gelmemelidir. Dolap alt kenarı, arka yüzey, yan kenar, raf boşluğu ve yüzey kanalı farklı görünürlük ve erişim dengeleri sunar.
| Gizleme yolu | Güçlü yönü | Dikkat edilmesi gereken |
|---|---|---|
| Dolap alt kenarı | Kabloyu normal görüş hattının dışında tutabilir. | Kapak, menteşe veya çekmece hareketine girmemelidir. |
| Dolap arkası | Daha uzun ve korunaklı rota sunabilir. | Bağlantılar tamamen erişilemez bir boşluğa hapsedilmemelidir. |
| Yan / iç kenar | Kısa dikey geçişleri düzenleyebilir. | Keskin kıvrım ve konnektöre sürekli çekme kuvveti oluşturmayın. |
| Kablo kanalı veya kılıf | Açık yüzeyde kabloyu düzenli gösterir ve korur. | Kapaklı sistemlerde servis erişimi korunmalı; yapışkan yüzey uyumu kontrol edilmelidir. |
Bir kabloyu dolap içinde delikten geçirmek gerektiğinde, geçişin dolap yapısına, kablo çapına ve kenar korumasına uygun olması gerekir. Yapısal veya şebeke gerilimli bir müdahale gerekiyorsa bunu düşük voltajlı LED şerit kablolamasının dışında değerlendirin. Ek güvenlik kontrolleri için güvenli kablolama kontrolleri sayfasına bakın.
Kabloları Dolap Arkaları, Kenarları ve Boşluklarından Yönlendirme
Rota seçerken görünürlüğü, erişimi ve mekanik hareketi birlikte değerlendirin. En kısa yol her zaman en iyi yol değildir; kapı veya menteşe hareketi olan bir kısa yol, biraz daha uzun fakat sabit bir arka kenar yolundan daha sorunlu olabilir.
| Rota | Ne zaman uygundur? | Kontrol |
|---|---|---|
| Arka yüzey | Kabloyu uzun bir hat boyunca görünmez tutmak istendiğinde | Servis erişimi ve klips aralıklarının kabloyu sarkıtmadığını kontrol edin. |
| Arka köşe | Dikey ve yatay rotalar birleştiğinde | Dönüşte kabloyu ezmeyin; küçük bir servis payı bırakın. |
| Yan kenar | Güç noktası ile şerit arasında kısa dikey geçiş olduğunda | Kablo kapak/menteşe hareket alanına girmemeli. |
| Raf boşluğu | Mevcut ve uygun bir geçiş iki bölümü birleştirdiğinde | Keskin kenar ve sürtünme riskini değerlendirin. |
| Bitişik dolap | Adaptör veya kontrolör komşu bölmede bulunduğunda | Her iki uçtaki bağlantıların erişilebilir kaldığını doğrulayın. |
| Cihaz boşluğu | Yalnızca kablo ısı, hareket ve servis işlemlerinden etkilenmiyorsa | Cihazın havalandırma, çıkarma veya bakım alanını engellemeyin. |
Temiz Bir Görünüm İçin Kablo Kanalları, Kablo Kılıfları ve Kablo Klipsleri Kullanma
Kablo yönetimi aksesuarlarını görünümü iyileştirmek için değil, aynı zamanda kabloyu sabit bir rotada tutmak ve bağlantı üzerindeki mekanik yükü azaltmak için seçin. Aksesuarın sökülebilirliği ve montaj yüzeyiyle uyumu, gelecekteki bakım kolaylığını belirler.
| Aksesuar | En iyi kullanım | Seçim ölçütü | Sınır |
|---|---|---|---|
| Kablo kanalı | Görünür bir yüzey hattını düzenli ve kapalı tutmak | Kablo kapasitesi, kapak erişimi ve yüzey montajı | Kanal içine sıkıştırılmış konnektörler servis erişimini zorlaştırabilir. |
| Kablo kılıfı / ince yüzey kanalı | Az sayıda ince kabloyu görüş hattından ayırmak | Profil yüksekliği, yüzey rengi ve sökülebilirlik | Yapışkan tutuşu yüzey kaplamasına göre değişebilir. |
| Kablo klipsi | Kabloyu sabitlemek ve konnektörden çekme yükünü almak | Kablo çapı, montaj yüzeyi ve hareket riski | Çok sıkı klips kabloyu ezmemeli; çok gevşek klips kaymaya izin vermemeli. |
Bağlantı ve Kablo Yönetimi Aksesuarlarını Seçme
Aksesuar seçimini ürün adına göre değil, çözmeniz gereken bağlantı görevine göre yapın. Önce şerit ve kablo gereksinimlerini belirleyin; ardından mevcut ürün kartlarını bu kriterlere göre karşılaştırın. Bir ürünün üçüncü taraf mağazada listelenmesi, sizin şerit genişliğiniz, kanal düzeniniz, geriliminiz veya kullanım ortamınızla otomatik olarak uyumlu olduğu anlamına gelmez.
| İhtiyaç | Aranacak aksesuar profili | Satın almadan önce doğrulanacak değer |
|---|---|---|

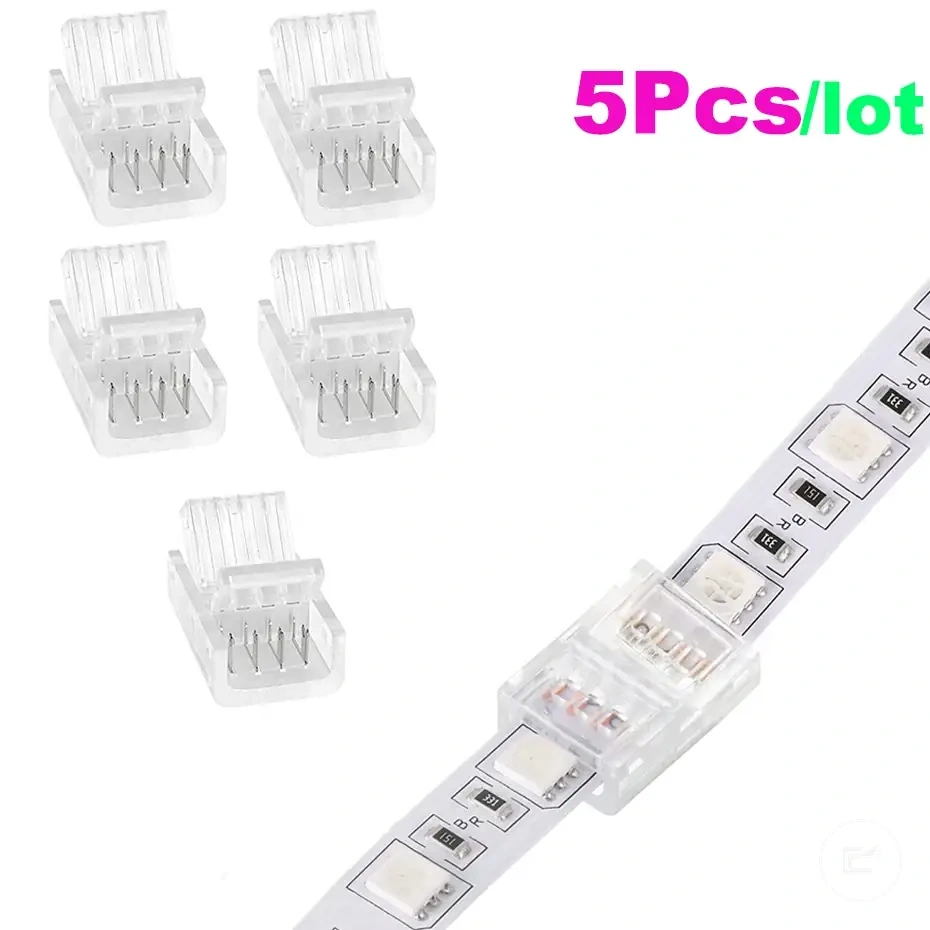

| Kesilmiş iki şeridi doğrudan birleştirmek | Şerit-şerit lehimsiz konnektör | Şerit genişliği, pin/kanal sayısı, şerit tipi ve kaplama uyumu |
| Şeritten esnek kabloya geçmek | Şerit-kablo konnektörü | İletken sayısı, kanal sırası, şerit genişliği ve kablo bağlantısı |
| Kabloyu sabitlemek | Uygun boyutlu kablo klipsi | Kablo çapı, montaj yüzeyi ve nem/ısı koşulları |
| DC fişli iki noktayı uzatmak | Uyumlu DC uzatma kablosu | Fiş ölçüsü, gerilim, polarite ve gerekli akım kapasitesi |
Aşağıdaki mevcut ürün kartları bağlantı ve kablo yönetimi seçeneklerini karşılaştırmaya yardımcı olur. Bağlantıdan önce ürün sayfasındaki teknik ölçüleri ve uyumluluk bilgisini doğrulayın; fiyat, stok, teslimat ve satıcı koşulları değişebilir.
Uyumluluk kararını yalnızca ürün fotoğrafından vermeyin. Özellikle DC fişli kablolarda dış/iç çapın eşleşmesi tek başına yeterli değildir; gerilim ve polarite de aynı sistem için doğru olmalıdır. Şerit konnektörlerinde ise genişlik ve pin sayısı kadar bakır ped düzeni de eşleşmelidir.
Kurulumu Enerji Vermeden Önce Son Kez Kontrol Etme
Son kontrolün amacı, kablo gizlendikten sonra bulunması zorlaşacak hataları önceden yakalamaktır. Aşağıdaki listeyi bağlantılar görünür ve erişilebilir durumdayken tamamlayın.
Son doğrulama kontrol listesi
- Şerit kesimleri yalnızca işaretli kesim noktalarında ve sağlam bakır pedlerle yapılmış.
- Konnektörler şerit genişliği ve gerçek pin/kanal düzeniyle eşleşiyor.
- + / −, ortak hat ve varsa R/G/B/W veya sıcak/soğuk kanallar doğru sırada.
- Uzatma kablosu ve DC bağlantıları sistemin gerilim, polarite ve yük gereksinimleriyle uyumlu.
- Köşelerde şerit veya kablo keskin biçimde zorlanmıyor; ek yerlerine sürekli çekme kuvveti binmiyor.
- Kablo klipsleri veya kanallar kabloyu ezmeden tutuyor; hareketli kapak, menteşe ve cihaz servis alanlarından uzak.
- Konnektörler ve kritik ek yerleri inceleme için erişilebilir.
- Bağlantılar kapatılmadan önce kısa bir fonksiyon testiyle tüm ışık/renk kanalları doğrulanmış.
Bu kontrol, düşük voltajlı LED şerit bağlantısının son aşamasıdır. Şebeke tarafındaki sabit tesisat, güç kaynağı boyutlandırması veya yerel elektrik kuralları için ayrı teknik değerlendirme gerekebilir; bu sayfanın kapsamı bunların yerine geçmez.
