تركيب أسلاك شرائط LED للخزائن

لتركيب أسلاك شرائط LED في الخزائن بصورة موثوقة، افصل الطاقة واقطع الشريط فقط عند علامة القص ووسادات النحاس المخصصة، ثم طابق الموصل أو سلك التمديد مع عرض الشريط وعدد الأطراف والقطبية وترتيب القنوات واختبر التوصيل قبل إخفائه. استخدم وصلة شريط إلى سلك أو سلك تمديد لعبور الفجوات، وموصل زاوية عند الحاجة، ثم ثبّت المسار مع تخفيف الشد وإبقاء نقاط التوصيل قابلة للفحص.

مسار التنفيذ من القص إلى الإخفاء

ينظّم هذا المسار القرارات التي يجب تثبيتها بالترتيب: نقطة القص، توافق التوصيل، عبور الفجوات والزوايا، ثم الاختبار والإخفاء.

١

افصل الطاقة وحدد نقطة القص

اقطع عند العلامة المخصصة فقط؛ مسافة القص تختلف حسب تصميم الشريط ولا تُفترض من شريط آخر.

٢

طابق التوصيل

ثبّت تطابق العرض وعدد الأطراف والقطبية وترتيب القنوات، وتحقق من أن جهد الشريط يطابق مصدره ووحدة التحكم.

٣

اختر مسار الفجوة أو الزاوية

الأطراف المتجاورة تناسب وصلة شريط إلى شريط؛ الفجوة تناسب شريطًا إلى سلك أو سلك تمديد؛ والمنعطف الحاد قد يناسب موصل زاوية متوافقًا.

٤

اختبر ثم أخفِ

اختبر الإضاءة والقنوات قبل الإغلاق النهائي، ثم ثبّت السلك بعيدًا عن السحق والحواف الحادة مع إبقاء الموصلات قابلة للوصول.

قاعدة القرار: لا تجعل المظهر المخفي أولوية قبل صحة التلامس والتوافق وإمكانية الفحص.

يشمل تركيب أسلاك شرائط LED في الخزائن تحديد نقاط القص، وإعادة توصيل وسادات النحاس، واختيار الموصل أو سلك التمديد، وعبور الزوايا والفجوات، ثم تثبيت المسار وإخفائه. هذه الصفحة تركز على توصيلات الجهد المنخفض بعد مزوّد الطاقة؛ أما مطابقة مزوّد الطاقة ووحدة التحكم مع الشريط فلها فحوصات مستقلة.

التشطيب النظيف لا يعوّض التوصيل الصحيح: قد يبدو السلك مخفيًا بينما يكون الموصل غير محاذٍ أو الكابل واقعًا تحت شد. لذلك يجب أن تبقى نقاط التوصيل قابلة للوصول كلما سمح تصميم الخزانة، مع حماية السلك من نقاط السحق والحواف التي قد تسبب احتكاكًا.

للسياق الأوسع للفئة، انظر ملحقات شرائط LED وإضاءة الخزائن. وعند الشك في الجهد أو المتحكم أو نوع الموصل، راجع توافق الموصلات والطاقة قبل تثبيت المسار نهائيًا.

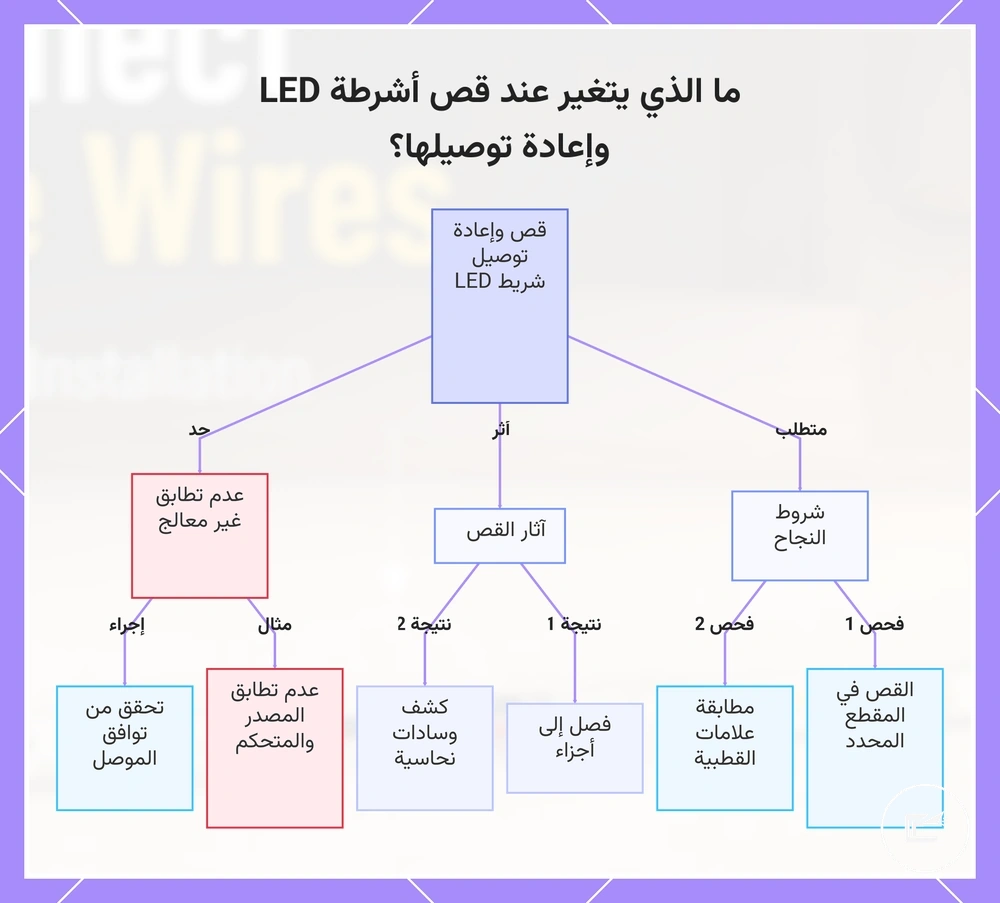

ما الذي يتغير عند قص شرائط LED وإعادة توصيلها

القص الصحيح يغيّر طول الشريط ونقطة النهاية المتاحة للتوصيل، لكنه لا يغيّر جهد تشغيل الشريط أو ترتيب قنواته أو متطلبات وحدة التحكم. يظل الشريط قابلًا لإعادة التوصيل فقط عندما يقع القطع في الموضع الذي صُمم لذلك وتبقى وسادات النحاس صالحة للتلامس.

تساعد العلاقات التالية على فصل ما يتغير بالقص عمّا يجب أن يبقى ثابتًا:

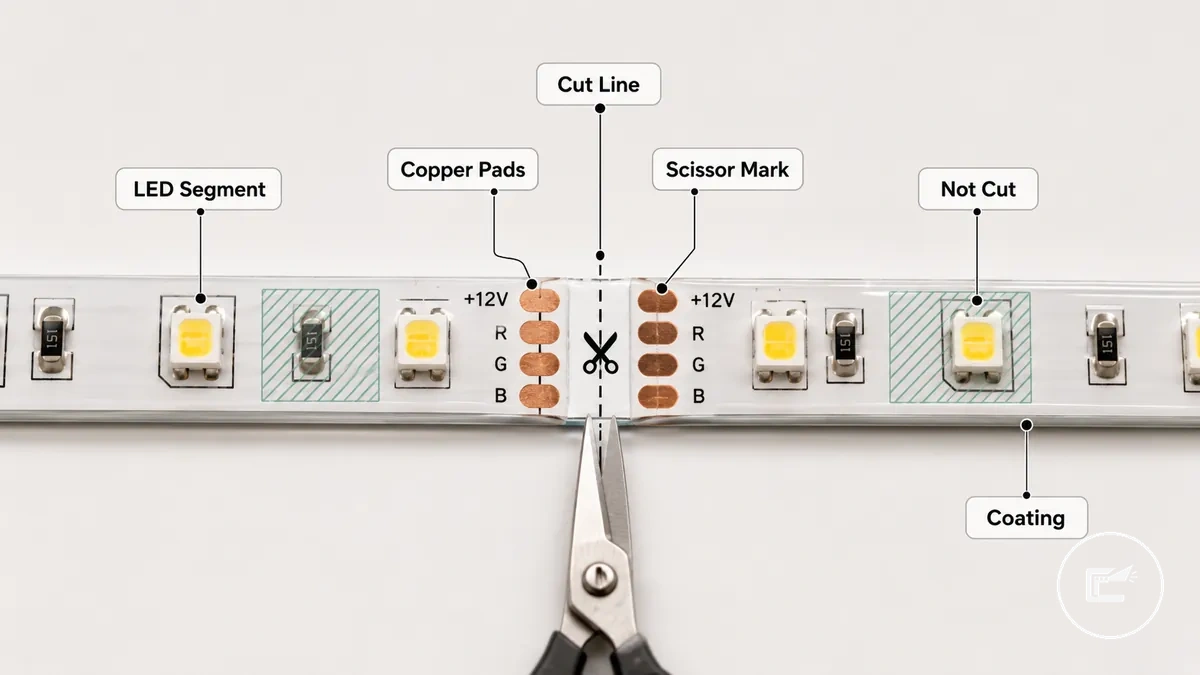

الصورة التالية توضّح العلاقة بين موضع القطع ووسادات التلامس وشروط إعادة التوصيل؛ فهي لا تعني أن أي موضع على الشريط صالح للقص.

ما الذي يجب التحقق منه قبل قص شريط LED

قبل إجراء أي قص، ثبّت هوية الشريط من علاماته أو مواصفاته. المقاس وعدد الأطراف والجهد والقطبية قيم مرتبطة بنموذج الشريط، لذلك لا يجوز استنتاجها من شكل موصل مشابه فقط.

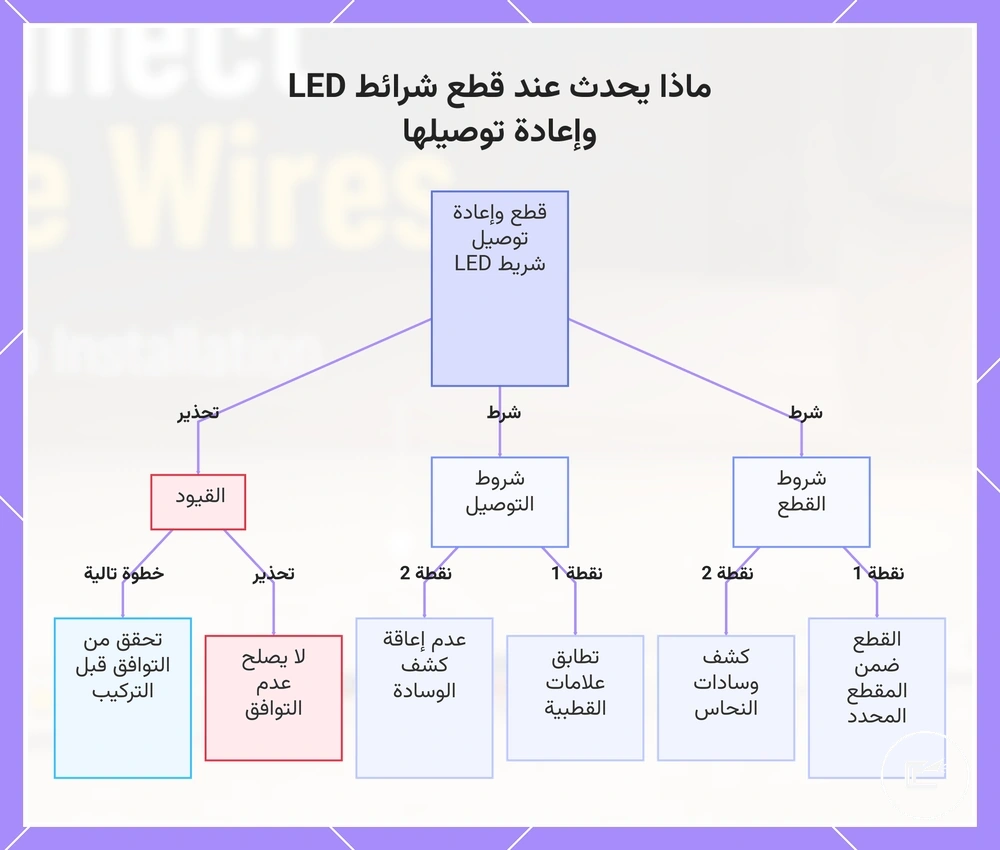

يوضح المخطط التالي الشروط التي يجب أن تبقى صحيحة قبل إعادة التوصيل، بينما يظل المرجع النهائي لأي قيمة خاصة بالنموذج هو تعليمات الشريط والموصل نفسه.

قص أقسام شريط LED عند وسادات النحاس الصحيحة

ابدأ من علامة القص المحددة بجانب وسادات النحاس، لا من منتصف مقطع LED أو مسار نحاسي غير مخصص. افصل مزوّد الطاقة قبل التعامل مع الشريط أو أدوات القطع.

وسادات النحاس هي سطح التلامس الذي يحتاجه الموصل بدون لحام أو اللحام لاحقًا. إذا كان الشريط مطليًا أو محميًا، فتأكد من أن طريقة التوصيل المختارة متوافقة مع ذلك الغلاف بدل افتراض أن الوسادة ستلامس الموصل تلقائيًا.

1. افصل الطاقة، ثم ابحث عن علامة المقص أو خط القطع المطبوع.
2. تأكد من وجود وسادات نحاسية صالحة على طرف القطع المقصود ومن أن الشريط ليس مثنيًا عند المنطقة.
3. حاذِ أداة قطع حادة بصورة مستقيمة مع الخط المخصص فقط.
4. نفّذ قصًا واحدًا مستقيمًا من دون التواء الشريط أو المرور عبر LED أو مكوّن إلكتروني.
5. افحص الطرف بعد القص؛ إذا كانت الوسادات متضررة أو غير مكشوفة بما يكفي، فلا تعتمد على الوصلة قبل التحقق من توافقها.

إعادة توصيل شرائط LED المقطوعة بموصلات بدون لحام أو اللحام

تعتمد إعادة التوصيل على حالة الطرف المقطوع وإمكانية الوصول واحتياجك إلى الفك لاحقًا. الموصل بدون لحام مناسب عندما تحتاج إلى وصلة قابلة للفتح وكان الشريط متوافقًا مع أبعاد الموصل، أما اللحام فيناسب وصلة ثابتة عندما تتوافر المهارة ومساحة العمل وتخفيف الشد.

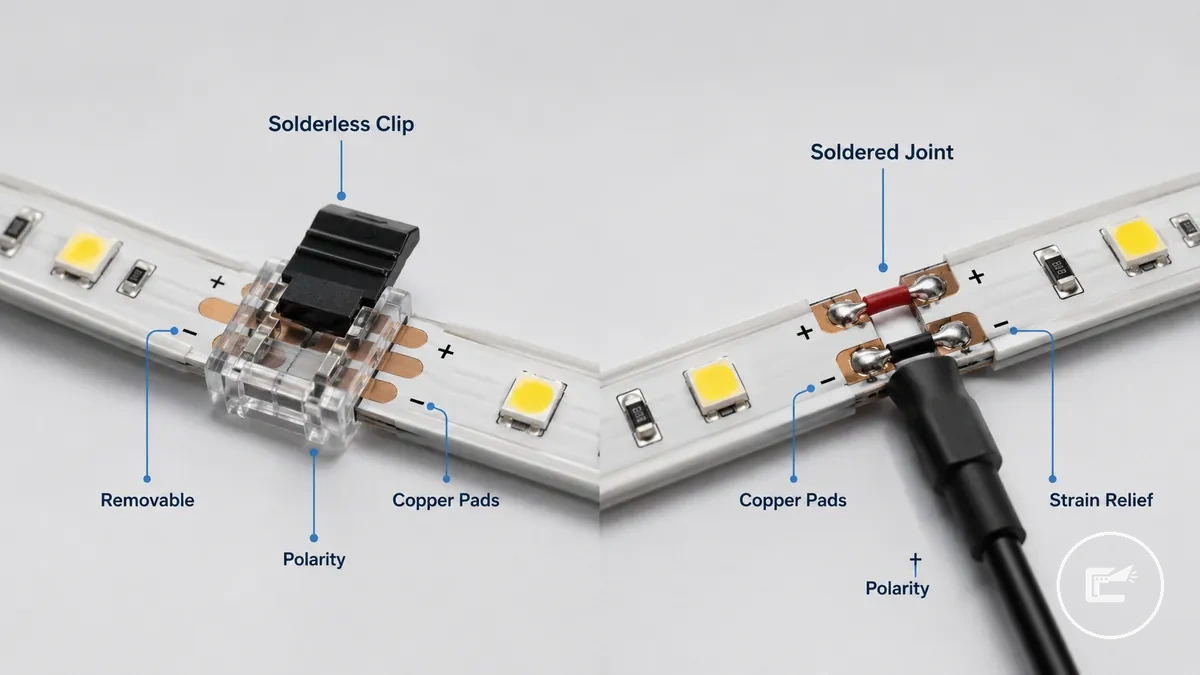

في الحالتين، محاذاة وسادات النحاس والقطبية وترتيب القنوات هي شروط كهربائية أساسية. يوضح الشكل نقاط التلامس التي يجب الحفاظ عليها قبل المقارنة بين الطريقتين.

إذا كانت قابلية الصيانة أولوية، ابدأ بخيار قابل للفك ومتوافق. وإذا اخترت اللحام، فلا تجعل ثبات اللحام بديلًا عن دعم الكابل؛ كلا الأسلوبين يحتاج إلى تخفيف شد.

مطابقة الموصلات مع عرض الشريط وعدد الأطراف والقطبية

قد يُغلق مشبك الموصل ميكانيكيًا ومع ذلك يفشل كهربائيًا. لذلك يجب أن تتطابق أبعاد الموصل مع الشريط، وأن تتلامس نقاط الموصل مع وسادات النحاس الصحيحة.

استخدم هذه القائمة قبل إغلاق المشبك:

• العرض: يطابق عرض قناة الموصل فعليًا، لا تقريبيًا.
• عدد الأطراف: يطابق عدد مسارات/قنوات الشريط المطلوبة.
• القطبية: تطابق علامات الموجب والسالب أو الطرف المشترك حسب مخطط الشريط.
• ترتيب القنوات: تتصل كل قناة بالطرف الموافق لها، خصوصًا في RGB وRGBW وCCT.
• وسادات النحاس: تقع تحت أسنان أو نقاط التلامس بعد إدخال الشريط بالكامل.
• الطلاء: لا يمنع وصول نقاط التلامس إلى الوسادات، ويكون الموصل مصممًا لسمك الشريط المستخدم.
• الاختبار: يُختبر التوصيل قبل التثبيت والإخفاء النهائي.

عدد الأطراف وحده لا يثبت التوافق؛ العرض والقطبية وترتيب القنوات والملاءمة الميكانيكية يجب أن تكون صحيحة معًا.

اختيار التوصيلات من شريط إلى شريط أو من شريط إلى سلك

الفرق الأساسي هو ما إذا كان طرفا الشريط سيلتقيان مباشرة أم أن بينهما مسافة تحتاج إلى سلك. يوضّح القرار التالي متى يخدم كل نوع من الوصلات الغرض بأقل تعقيد.

اختر نوع الوصلة من هندسة المسار ومتطلبات التوافق، لا من شكل الموصل وحده.

تأمين مشابك الموصلات بحيث تبقى وسادات التلامس محاذية

جودة التلامس تعتمد على بقاء وسادات النحاس تحت نقاط التلامس بعد إغلاق المزلاج. الحركة أو شد الكابل يمكن أن يزيح الشريط حتى لو بدا المشبك مغلقًا.

1. أدخل الشريط بالكامل حتى تقع وسادات النحاس عند نقاط التلامس المقصودة.
2. تحقق من أن الطلاء أو الغلاف لا يمنع تلامس الوسادات وفق تصميم الموصل.
3. أغلق المزلاج بالكامل وتأكد من أن الشريط لم يتحرك جانبيًا.
4. وجّه السلك بحيث لا يسحب المشبك، وأضف تثبيتًا قريبًا يوفر تخفيفًا للشد.
5. اختبر التوصيل، ثم نفّذ اختبار حركة لطيفًا من دون سحب مباشر للموصل.

استخدام سلك التمديد بين فجوات الخزانة ومواقع الطاقة

يُستخدم سلك التمديد عندما تفصل فجوة بين مقطعي الشريط أو تكون نقطة الطاقة بعيدة عن مسار الإضاءة. وظيفته هي الحفاظ على مسار كهربائي صحيح عبر المسافة من دون إجبار شريط LED نفسه على الالتفاف حول كل عائق.

الاختيار لا يعتمد على الطول وحده: عدد الموصلات والقطبية وترتيب القنوات يجب أن تتطابق، بينما يتحدد مقطع السلك من التيار وطول المسار وهبوط الجهد المقبول وتعليمات المكونات. كلما زاد التيار أو طال المسار، زادت أهمية استخدام مقطع موصل مناسب وتقليل الطول غير الضروري.

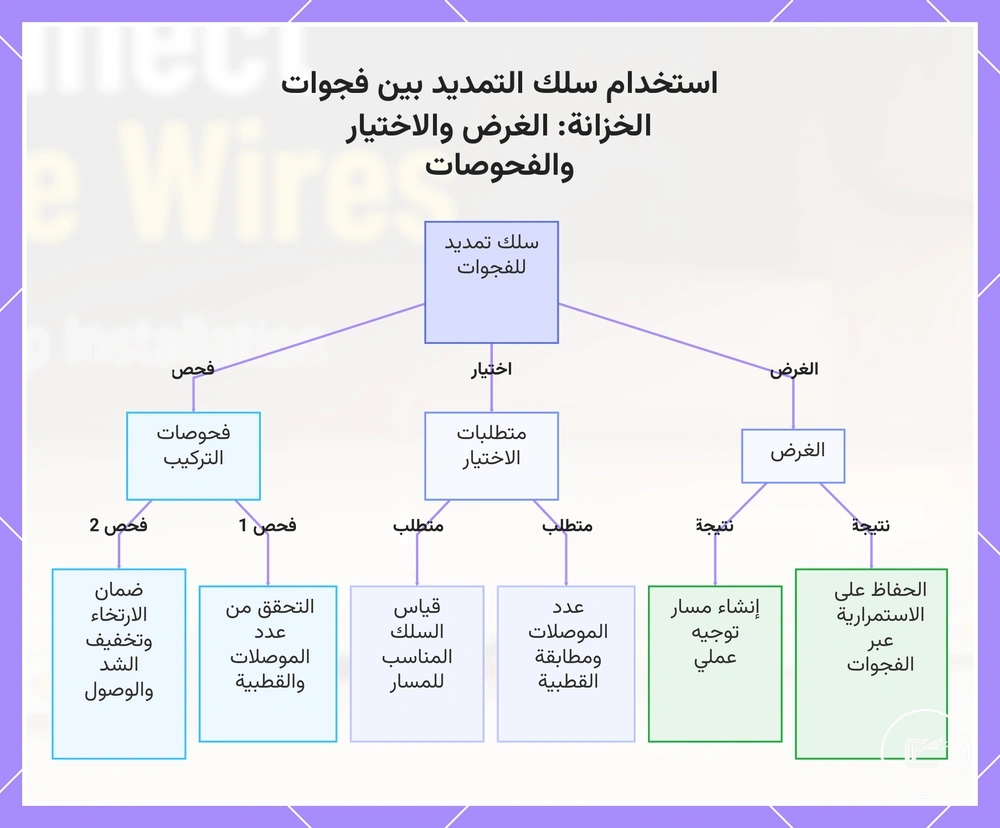

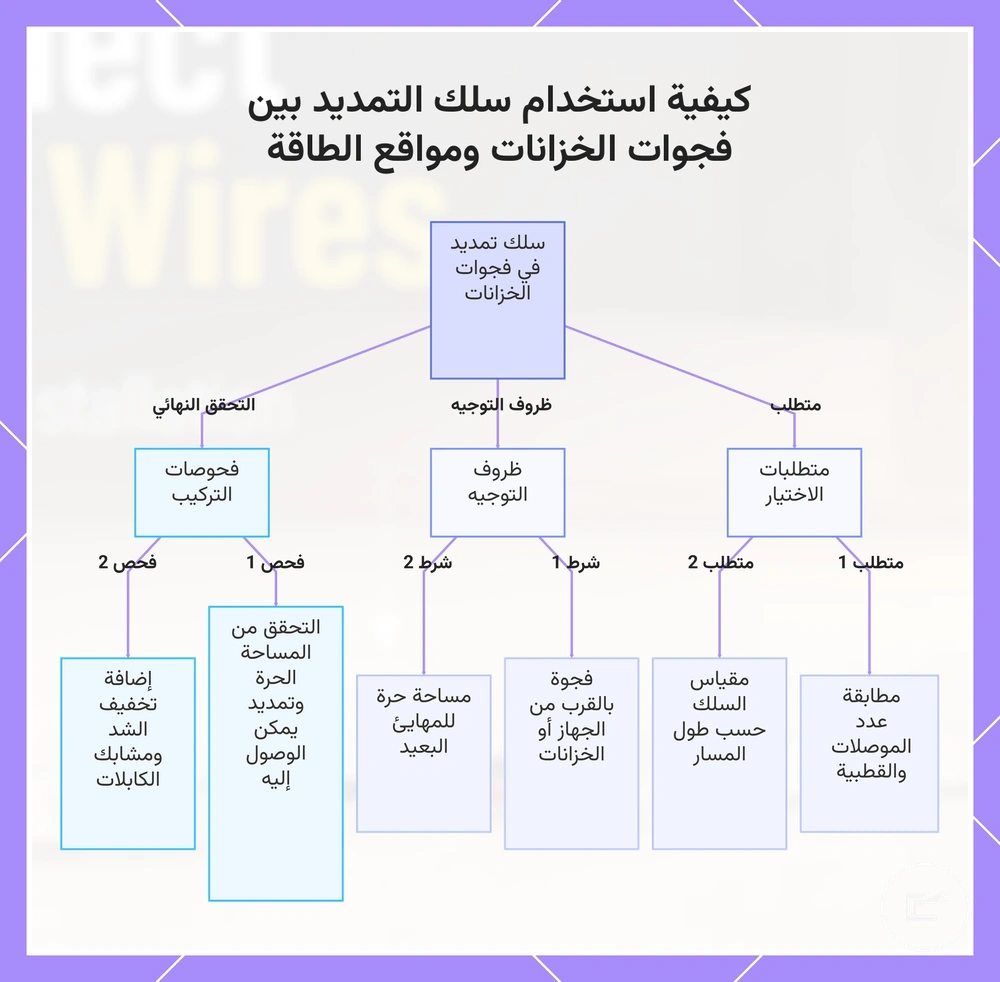

يوضح المخطط التالي كيف يعمل سلك التمديد كجسر بين أقسام الخزانة مع إبقاء معايير التوافق والتوجيه جزءًا من القرار.

مطابقة سلك التمديد مع شرائط أحادية اللون، RGB، RGBW، أو CCT

يجب أن يحافظ سلك التمديد على كل القنوات التي يستخدمها الشريط. الأعداد التالية شائعة في الشرائط التناظرية، لكنها ليست بديلًا عن علامات المنتج ووحدة التحكم لأن بعض التصاميم تختلف.

إذا كان الشريط أو المتحكم يستخدم تخطيطًا مختلفًا، فاتبع مخططه المحدد. مطابقة عدد الأسلاك من دون مطابقة ترتيب القنوات لا تكفي.

تخطيط مسار سلك التمديد حول الفجوات والزوايا

بعد اختيار سلك متوافق، يصبح الهدف هو تمريره عبر الخزانة بأقصر مسار عملي من دون شد الوصلات أو حبسها خلف جزء لا يمكن الوصول إليه. يجب أن يتجنب المسار نقاط الحركة والسحق والحواف الحادة قدر الإمكان.

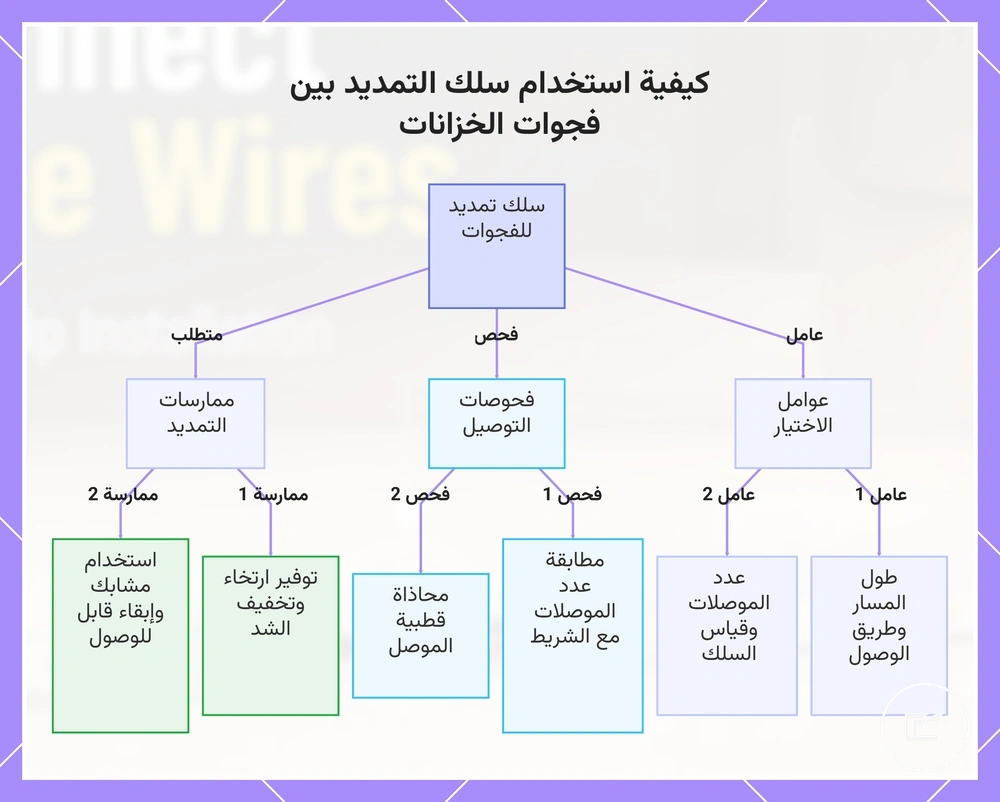

يوضح المخطط التالي مثالًا لمسار تمديد بين أقسام الخزائن وموقع الطاقة، بينما تلخص الخطوات ترتيب التخطيط.

1. حدد نقطتي البداية والنهاية: طرف الشريط ونقطة الشريط التالية أو مصدر الجهد المنخفض.
2. اختر الممر: حافة خلفية أو فجوة أو قناة تسمح بالتثبيت والفحص بدل المرور قرب مفصل أو درج متحرك.
3. اسمح بارتخاء وظيفي محدود: يكفي للصيانة وتخفيف الشد من دون ترك حلقة سائبة يمكن أن تعلق.
4. احمِ نقاط العبور: لا تجعل السلك يحتك بحافة حادة أو يمر في موضع يمكن أن يُسحق فيه.
5. ثبّت المسار: استخدم مشابك أو قناة، ثم اختبر التوصيل قبل الإخفاء النهائي.

عندما يكون تغيير الاتجاه نفسه هو المشكلة، استخدم موصل زاوية أو وصلة مرنة متوافقة بدل إجبار الشريط على انحناء يرفع الوسادات أو يفك الطرف.

استخدام موصلات الزوايا للحواف الداخلية وتغييرات الزاوية

يخدم موصل الزاوية تغيير الاتجاه عندما يجعل الانحناء الحاد الشريط يرتفع عن سطح التثبيت أو يضغط على نقطة التوصيل. قد يكون الموصل على شكل L أو وصلة مرنة قصيرة، بشرط أن يطابق الشريط كهربائيًا وميكانيكيًا.

1. ضع طرفي الشريط على الأسطح التي سيستقران عليها وحدد اتجاه الموصل المطلوب.
2. طابق عرض الشريط وعدد الأطراف وترتيب القنوات في طرفي موصل الزاوية.
3. تحقق من القطبية قبل الإدخال، ثم حاذِ وسادات النحاس مع نقاط التلامس.
4. أدخل الطرفين من دون دفع الوسادات إلى ما بعد منطقة التلامس أو ثني الشريط عند حافة الموصل.
5. ثبّت السلك أو الشريط على جانبي الزاوية بحيث لا تتحول حركة المسار إلى قوة سحب على الموصل.

إذا كان موصل الزاوية لا يطابق العرض أو القنوات، فوصلة شريط إلى سلك مرنة ومتوافقة تكون خيارًا أكثر منطقية من إجبار موصل غير مناسب.

إخفاء أسلاك شرائط LED أسفل الخزائن وداخلها

إخفاء الأسلاك الجيد يعني تقليل ظهورها مع الحفاظ على الحماية وإمكانية الخدمة. اتبع حواف الخزانة أو ظهرها أو فجواتها عندما تسمح، ولا تجعل الإخفاء سببًا لحصر الموصل أو ضغط الكابل.

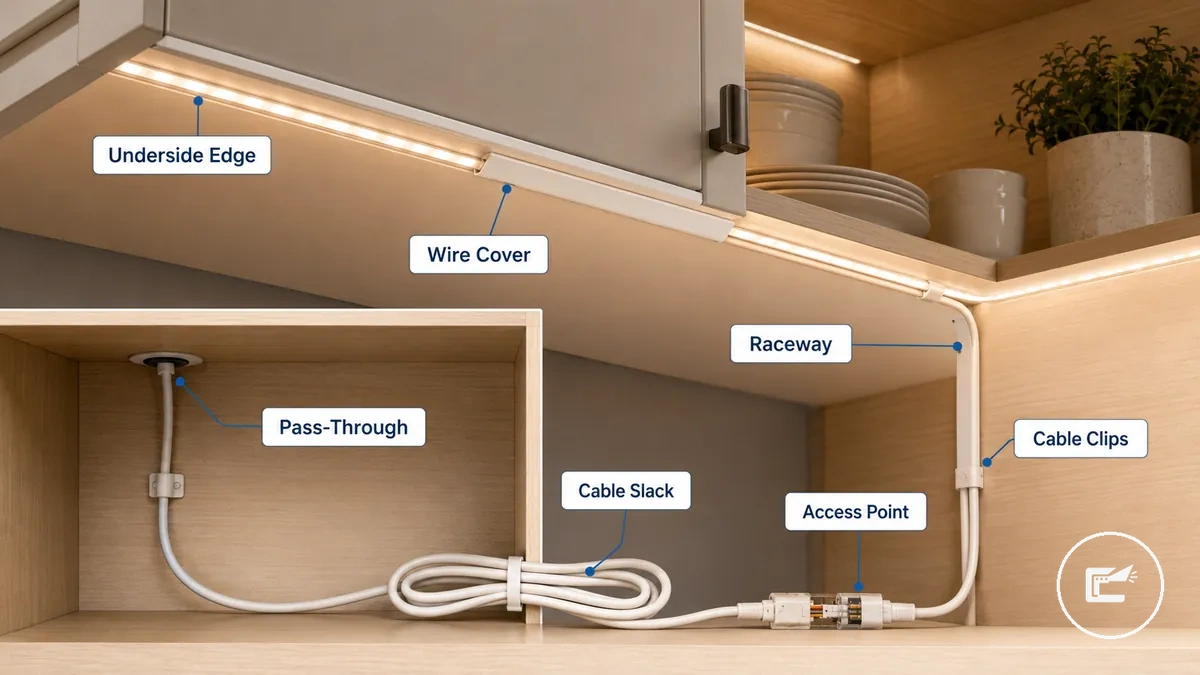

توضح الصورة مثالًا لمسار مخفي باستخدام غطاء سلك ومشابك مع إبقاء نقاط التوصيل قابلة للوصول.

الإخفاء عن الأنظار لا يعني جعل الوصلة غير قابلة للوصول. قبل إغلاق المسار، راجع فحوصات الأسلاك الآمنة.

توجيه الأسلاك عبر ظهور الخزائن وحوافها وفجواتها

تختلف مسارات الخزانة في مستوى الإخفاء وسهولة الوصول وخطر الشد. المقارنة التالية تساعد على اختيار مسار يوازن بين هذه العلاقات بدل اختيار أقصر خط بصري فقط.

اختر المسار الذي يبقى مخفيًا ومثبتًا وقابلًا للفحص في الوقت نفسه، لا المسار الأقل ظهورًا فقط.

استخدام القنوات وأغطية الأسلاك ومشابك الكابلات للحصول على لمسة نهائية نظيفة

القناة وغطاء السلك ومشابك الكابلات لا تؤدي الوظيفة نفسها. المقارنة حسب وظيفة الملحق تجعل الاختيار أوضح عندما يكون الهدف تشطيبًا نظيفًا مع بقاء الصيانة ممكنة.

مشابك الكابلات تثبّت السلك لكنها لا تخفيه بذاتها؛ أما القناة أو الغطاء فيعالجان الرؤية إضافة إلى تنظيم المسار.

اختيار ملحقات التوصيل والتمديد المناسبة

بعد تحديد نوع الوصلة ومسار السلك، اختر الملحق من الوظيفة المطلوبة ثم تحقق من التوافق. اسم المنتج وحده لا يثبت أن المقاس أو عدد الأطراف أو القطبية يناسب شريطك.

توضح الصورة علاقة سلك التمديد بالفجوة بين أقسام الخزانة، ثم تربط المصفوفة التالية أنواع الملحقات الموجودة في الصفحة بحالات الاستخدام التي يمكن استنتاجها من مواصفاتها الظاهرة.

المنتجات التالية هي روابط إحالة موجودة أصلًا في الصفحة. ابدأ بمعيار التوافق أعلاه، ثم تحقق في صفحة المنتج من التفاصيل الحالية قبل الشراء؛ قد تتغير مواصفات العرض أو البائع بمرور الوقت.

موصل COB LED بدون لحام

عرض تفاصيل المنتج

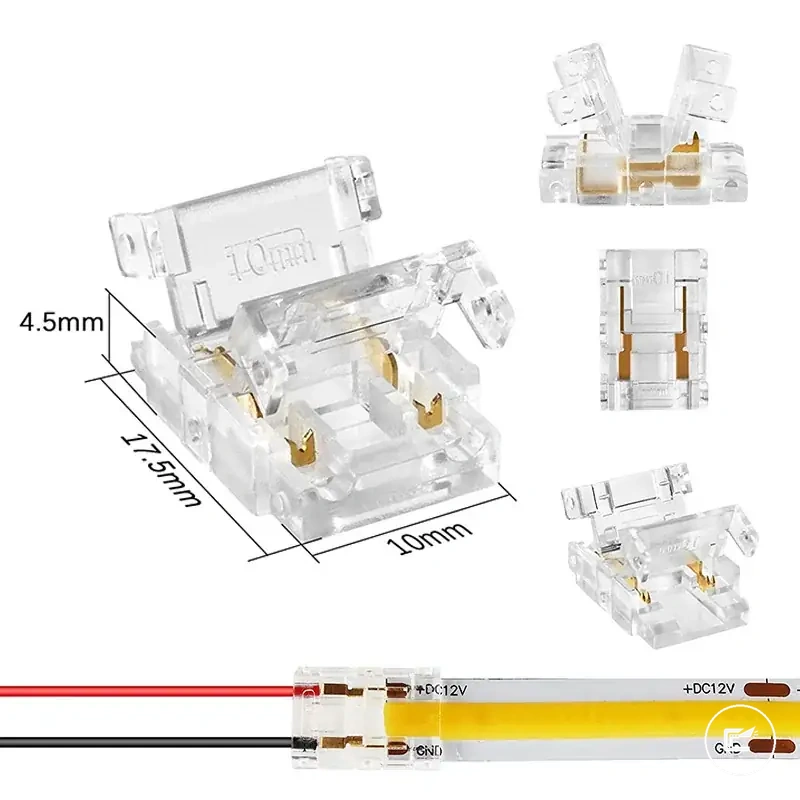

موصل سلك لشريط COB

عرض تفاصيل المنتج

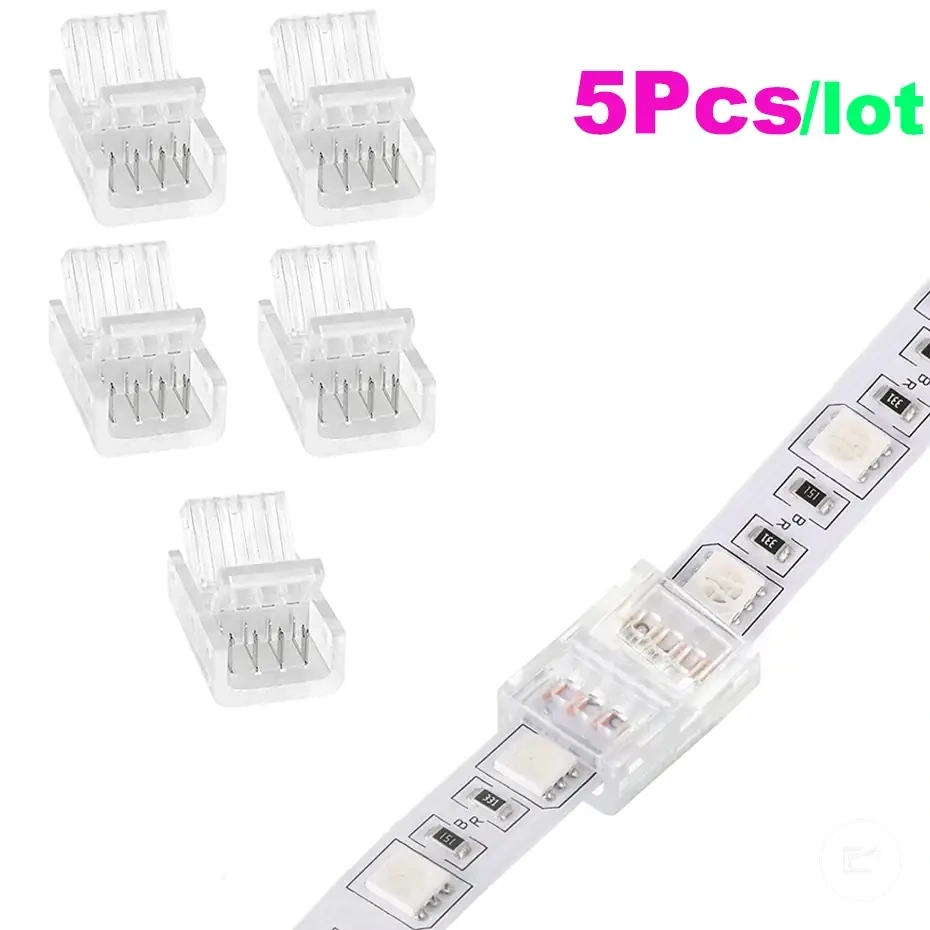

مشابك موصلات LED مقاومة للماء

عرض تفاصيل المنتج

طقم موصلات طاقة DC

عرض تفاصيل المنتج

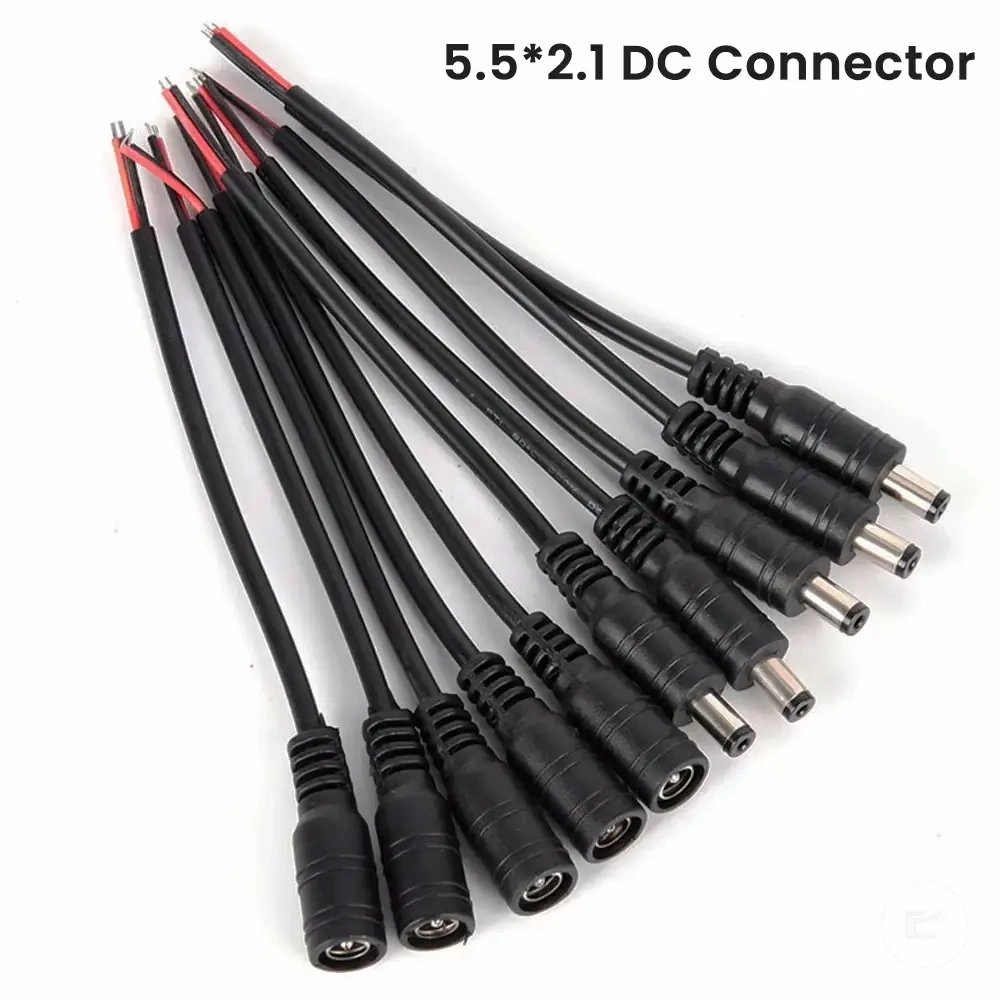

كابل تمديد طاقة DC

عرض تفاصيل المنتج

اختبار التوصيل قبل الإخفاء النهائي

يجب أن تكون آخر مرحلة قبل تثبيت القناة أو الغطاء بصورة نهائية هي التحقق من التوصيل ميكانيكيًا ثم تشغيله وظيفيًا. لا تخفِ وصلة لم تُختبر بعد.

عندما يظهر خلل، استخدم العرض لتحديد أول نقطة فحص بدل استبدال المكونات عشوائيًا:

إذا ظهرت سخونة غير معتادة أو رائحة أو تغير لون عند وصلة أو سلك، أوقف التشغيل وافصل الطاقة قبل أي فحص. ولخطوات أوسع، راجع فحوصات الأسلاك الآمنة.
