Instalação de fios de fitas de LED em armários
Para cortar, reconectar e esconder a fiação de uma fita de LED em armários, desconecte a alimentação e corte somente na linha marcada; depois, faça a conexão com componentes que correspondam à largura da fita, ao número de contatos, à polaridade e à ordem dos canais. O trajeto do fio deve ficar discreto, preso e com alívio de tensão, mas as emendas precisam permanecer acessíveis para inspeção sempre que o layout permitir.
Fluxo de decisão: cortar → conectar → atravessar vãos → esconder
Use estas quatro decisões como ordem de verificação. Elas resumem o que precisa permanecer verdadeiro antes de a instalação ser ocultada.
Corte
Use apenas a marca de corte prevista pelo fabricante e preserve pads de cobre íntegros em cada extremidade que será reconectada.
Compatibilidade
Faça a largura, o padrão dos contatos, a polaridade e a ordem dos canais coincidirem; a tensão nominal da fita também deve corresponder ao sistema de alimentação.
Tipo de ligação
Use fita-para-fita quando as extremidades são adjacentes; use fita-para-fio ou um jumper quando há vão, canto ou necessidade de reposicionar o trajeto.
Ocultação e suporte
Passe o fio por bordas, fundos ou canaletas, mantenha folga controlada e use clipes para que o peso ou o movimento do cabo não tracionem a emenda.
Regra principal: um acabamento limpo só está pronto quando a conexão continua compatível, firme, testável e acessível — não apenas fora de vista.
A instalação de fios de fitas de LED em armários reúne três tarefas relacionadas: criar extremidades utilizáveis nos pontos de corte, manter continuidade elétrica nas reconexões e conduzir os fios pelo móvel sem deixar cabos soltos ou pressionar as emendas. Este guia trata da fiação de baixa tensão no lado da fita; o dimensionamento completo da fonte e qualquer trabalho na alimentação de rede ficam fora deste escopo. Para o contexto da categoria, consulte acessórios para fitas de LED e iluminação de armários.
Ao longo do trajeto, uma conexão pode parecer fisicamente fechada e ainda estar eletricamente incorreta. Por isso, a sequência mais útil é verificar primeiro o ponto de corte e os contatos, depois a compatibilidade do conector ou fio, e só então decidir como esconder e prender o percurso.

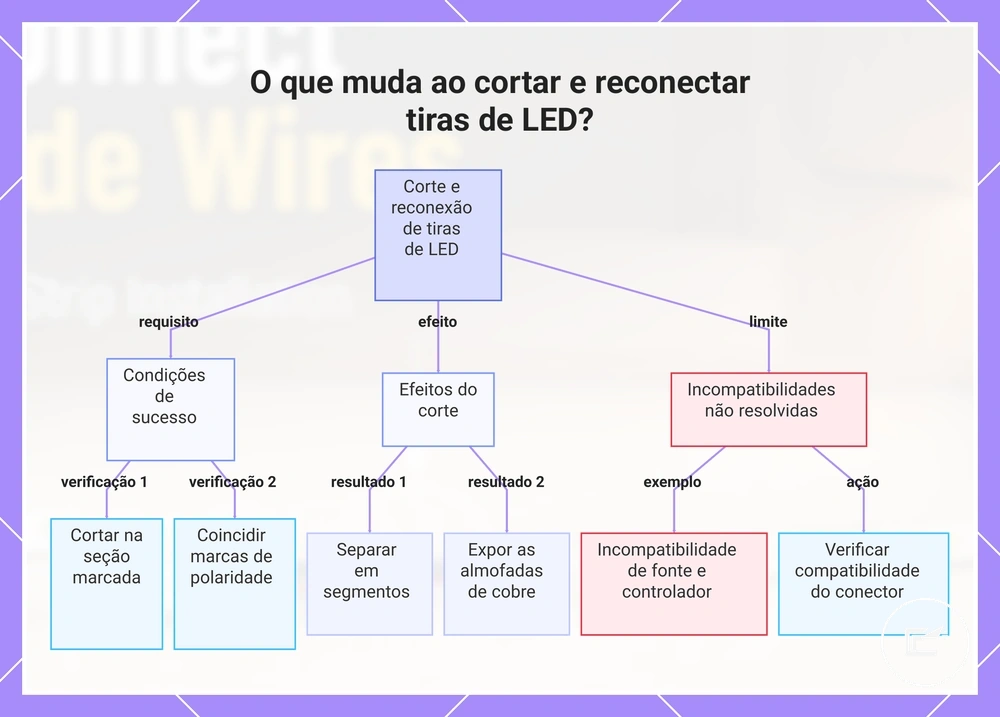

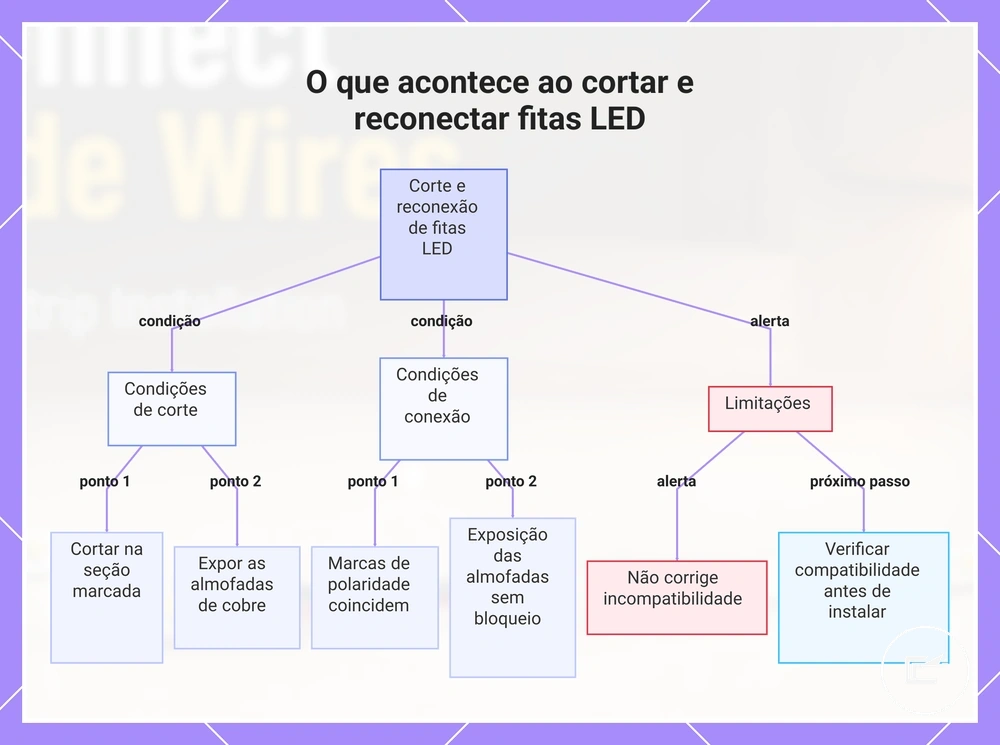

O que muda quando as fitas de LED são cortadas e reconectadas
O corte transforma uma fita contínua em segmentos e cria novas extremidades de conexão. A fita pode continuar funcionando após a reconexão quando o corte ocorre no ponto previsto e os contatos de cobre, a polaridade e os canais são restabelecidos corretamente.
| Parte ou relação | O que muda | Condição para continuar funcionando |
|---|---|---|
| Extremidade da fita | Surge uma nova ponta utilizável | Corte somente na marca prevista, deixando pads de cobre íntegros |
| Continuidade elétrica | Passa a depender de uma nova união | Os contatos precisam coincidir com a polaridade e, em fitas multicanal, com a ordem dos canais |
| Roteamento | Os segmentos podem ser separados por um conector ou fio | A ligação deve ter suporte e alívio de tensão para não transferir esforço à emenda |
| Compatibilidade do sistema | Não é corrigida pelo corte | Fonte, controlador e fita ainda precisam ser eletricamente compatíveis |
O revestimento e o adesivo traseiro também podem alterar o encaixe em conectores sem solda. Se o revestimento impedir o contato ou o conector não for feito para aquele tipo de fita, não force a trava: escolha um conector compatível com a construção da fita.
Em resumo, cortar muda o ponto físico de conexão; não muda os requisitos elétricos que já existiam. Para esses limites, consulte a compatibilidade de conectores e alimentação.
Condições para reconectar uma fita de LED cortada
Antes de inserir a fita em um conector ou aplicar solda, verifique a extremidade cortada. A reconexão é mais previsível quando cada condição abaixo pode ser confirmada visualmente e eletricamente.
| Verificação | Condição aceitável | Se não estiver correta |
|---|---|---|
| Linha de corte | A extremidade foi criada em uma marca de corte da própria fita | Não trate um corte fora da marca como uma emenda confiável |
| Pads de cobre | Estão íntegros, expostos e alcançam a área de contato do conector | Não feche a trava sobre um contato parcial ou danificado |
| Polaridade | As marcações positivas e negativas correspondem dos dois lados da ligação | Corrija a orientação antes de energizar |
| Ordem dos canais | R, G, B, W, CW/WW ou outros canais coincidem com o conector e o cabo usados | Reoriente ou use o padrão de conector correto |
| Revestimento | Não impede o contato e é compatível com o formato do conector | Use um conector projetado para a espessura e o revestimento da fita |
Fechar o conector não confirma a compatibilidade. A validação deve incluir alinhamento dos contatos e um teste funcional antes da montagem definitiva.

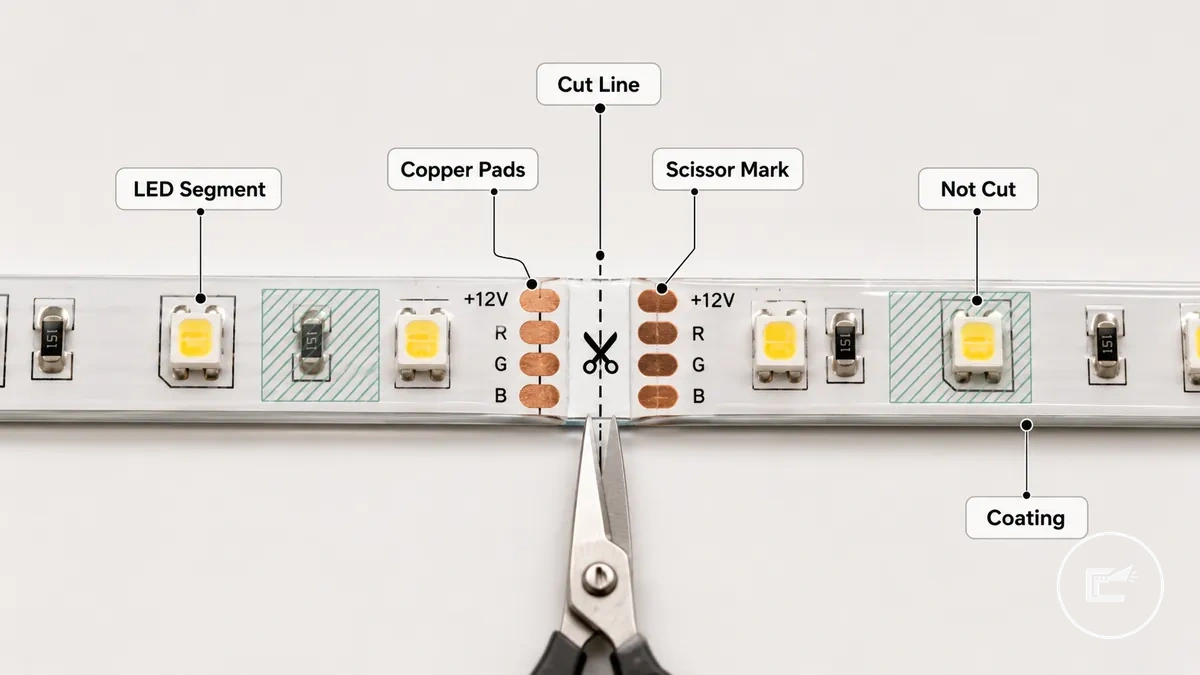

Cortando seções de fita de LED nos pads de cobre corretos
O ponto de corte utilizável é a marca de tesoura ou linha de corte indicada na própria fita, normalmente junto aos pads de cobre. Desconecte a alimentação antes de cortar e não use a posição dos LEDs como substituto para a marca de corte.
- Localize a marca de tesoura ou a linha de corte e confirme que há pads de cobre utilizáveis na extremidade que será reconectada.
- Observe se o revestimento deixa a área de contato acessível ao conector previsto; não raspe ou remova uma vedação sem que o método de conexão exija isso.
- Alinhe uma ferramenta de corte adequada perpendicularmente à fita para produzir uma borda reta.
- Corte sobre a linha marcada sem torcer a fita nem atravessar o segmento eletrônico fora da zona de corte.
- Inspecione a extremidade. Se o pad estiver levantado, rasgado ou curto demais para o contato previsto, use outro ponto de corte válido quando a fita permitir.
Critério de parada: se a marca de corte não for identificável, não escolha um ponto por estimativa. O espaçamento de corte depende do projeto específico da fita.

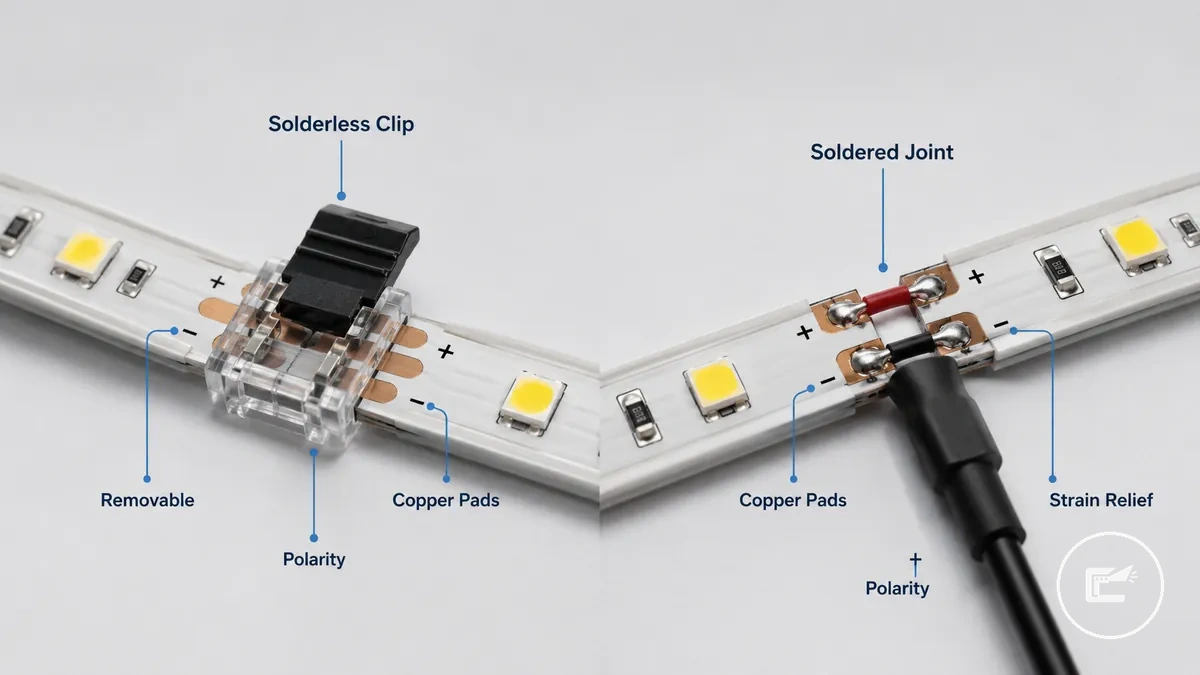

Reconectando fitas de LED cortadas com conectores sem solda ou soldagem
Conectores sem solda e soldagem podem restabelecer a continuidade, mas resolvem necessidades diferentes. O conector favorece acesso e remoção; a soldagem favorece uma união fixa quando há espaço de trabalho, técnica adequada e alívio de tensão.
| Método | Melhor caso de uso | Condição principal | Limitação ou risco |
|---|---|---|---|
| Conector sem solda | Junção acessível que pode precisar ser aberta ou substituída | Compatibilidade física, pads expostos, pressão uniforme e polaridade/canais alinhados | Movimento, revestimento incompatível ou contato parcial podem causar intermitência |
| Soldagem | Junção fixa em local com acesso suficiente para executar e isolar a emenda | Pad limpo, união elétrica correta e alívio de tensão depois da solda | Exige habilidade e controle de calor; esforço mecânico não deve ficar apoiado na junta |
Nenhum dos métodos corrige uma fita incompatível com a fonte, o controlador ou o padrão do cabo. Antes de fechar a instalação, verifique também a compatibilidade de conectores e alimentação.

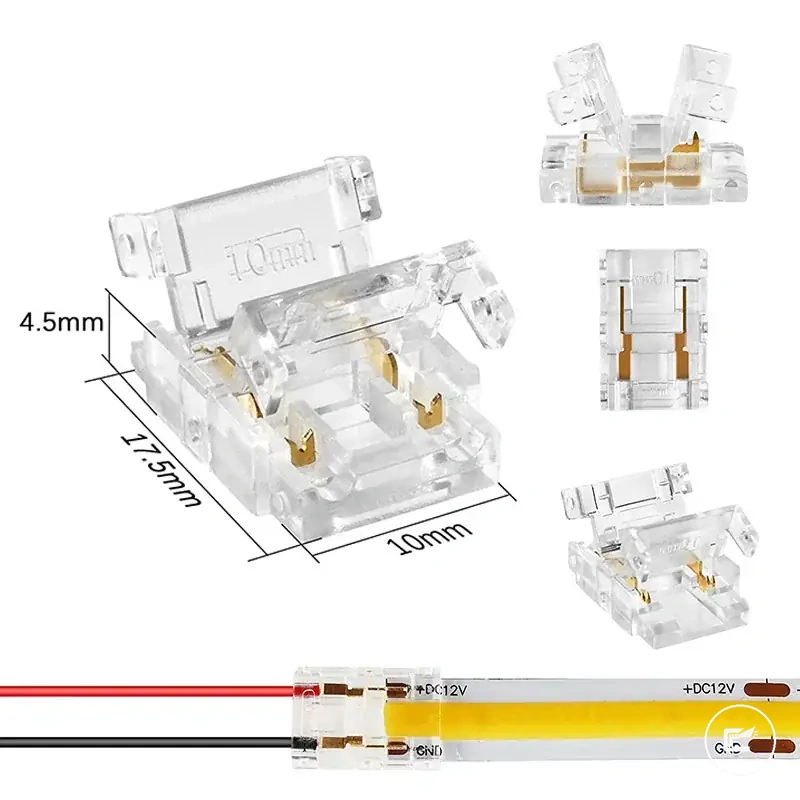

Compatibilidade de conectores com largura da fita, número de pinos e polaridade
O conector precisa corresponder tanto ao formato físico quanto ao circuito da fita. Uma trava que fecha mecanicamente pode continuar incorreta se os contatos não coincidirem.
- Largura: a largura nominal da fita deve caber no canal previsto pelo conector sem dobrar a placa flexível.
- Número de contatos: fitas analógicas de cor única normalmente usam 2 contatos; RGB, 4; RGBW, 5; CCT analógica costuma usar 3. Confirme sempre as marcações da fita, pois outros projetos existem.
- Polaridade: os terminais positivos e negativos precisam manter a mesma orientação ao longo da ligação.
- Ordem dos canais: em fitas multicanal, cada contato deve continuar no canal correspondente, não apenas ter o mesmo número de pinos.
- Exposição do pad: os dentes ou lâminas do conector precisam pressionar a área metálica, não apenas o revestimento.
- Teste: verifique a operação antes de colar, fechar canaletas ou tornar a junção difícil de alcançar.
Escolhendo entre conexões fita-para-fita ou fita-para-fio
A escolha depende da distância e da geometria entre as duas extremidades da fita. A matriz abaixo separa os casos em que uma união direta é suficiente daqueles em que um trecho de fio reduz esforço e facilita o roteamento.
| Situação | Ligação mais adequada | Motivo |
|---|---|---|
| Extremidades adjacentes e alinhadas | Fita-para-fita | Une os pads diretamente sem criar um trecho de cabo desnecessário |
| Vão entre armários ou prateleiras | Fita-para-fio | O cabo faz a ponte sem obrigar a fita a atravessar o espaço exposto |
| Canto apertado ou mudança de plano | Fita-para-fio ou conector de canto compatível | Permite mudar de direção sem vincar a fita além do que sua construção tolera |
| Ponto de alimentação afastado | Fita-para-fio | Separa o trecho luminoso do percurso necessário até a alimentação de baixa tensão |
Em todos os casos, o tipo de ligação só é adequado quando mantém o mesmo padrão elétrico da fita e não deixa o conector sustentando o peso do cabo.
Fixando conectores de encaixe para manter os pads de contato alinhados
Um conector de encaixe precisa manter pressão uniforme sobre os pads e, ao mesmo tempo, ficar protegido do esforço do cabo. O alívio de tensão deve atuar no fio ou no percurso, não na área de contato.
- Insira a fita até os pads alcançarem integralmente os contatos do conector.
- Confirme que revestimento, adesivo ou espessura da fita não impedem o assentamento.
- Feche a trava por completo sem deslocar a fita lateralmente.
- Prenda o fio próximo da emenda com clipe ou suporte adequado, deixando folga suficiente para não puxar o conector.
- Faça um teste de tração leve no cabo e confirme que a fita não se move dentro da trava.
- Teste a iluminação antes da montagem final.
Se a luz piscar ao tocar no cabo, trate isso como sinal de contato instável: desligue a alimentação e reveja assentamento, pressão, exposição dos pads e suporte do fio antes de ocultar a junção.

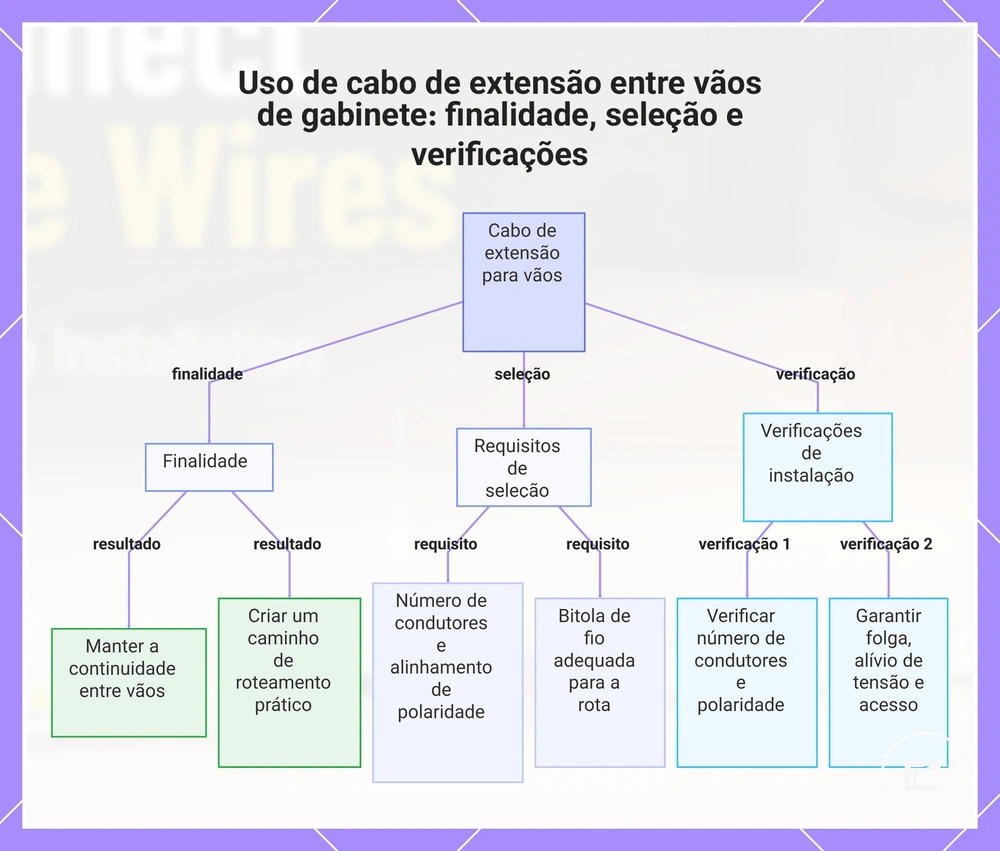

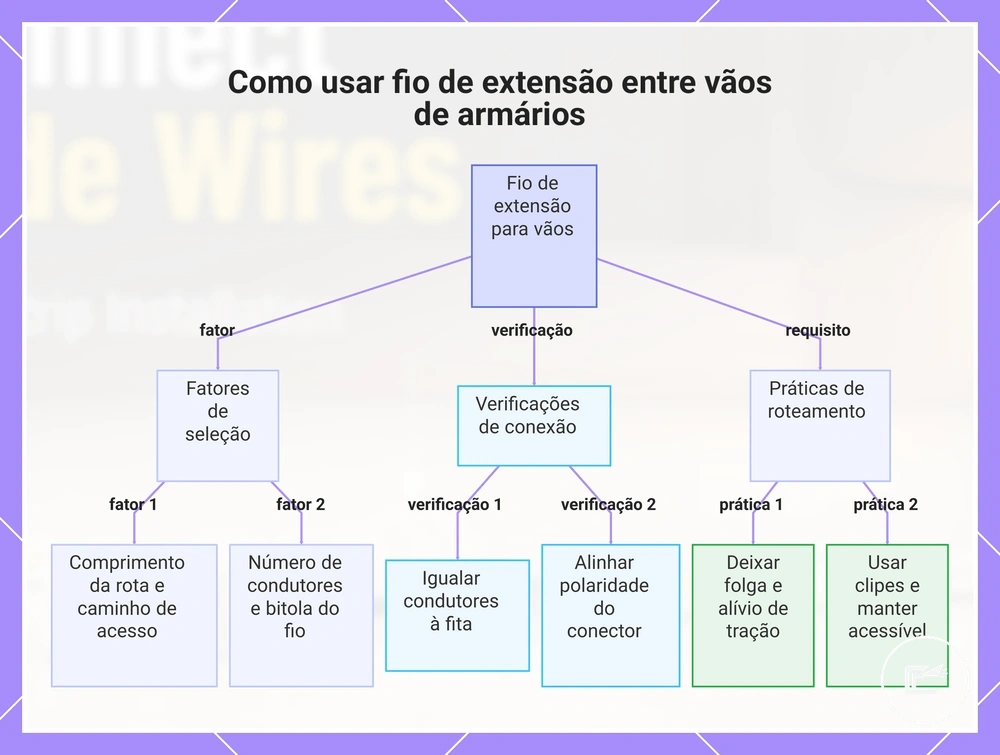

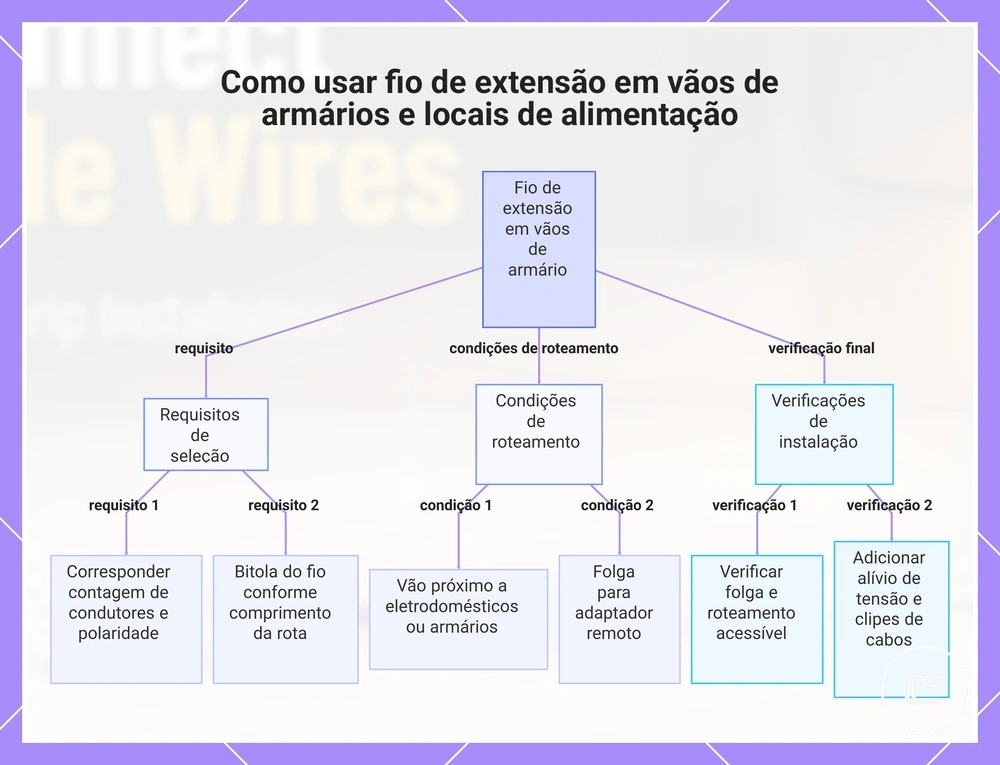

Usando fio de extensão entre vãos de armários e locais de alimentação
O fio de extensão permite atravessar um vão sem levar a própria fita luminosa por um trecho onde ela não precisa emitir luz. O número de condutores deve corresponder ao circuito da fita, e a seção do condutor deve ser escolhida para a corrente e o comprimento do percurso.
Não existe uma bitola única para toda instalação: maior corrente e maior comprimento aumentam a importância da queda de tensão, portanto percursos mais longos ou com maior carga podem exigir condutor de maior seção. A escolha também precisa respeitar os terminais dos conectores e as orientações do fabricante.
- Confirme o número de condutores e a ordem dos canais antes de passar o cabo.
- Mantenha a polaridade contínua de uma extremidade à outra.
- Escolha a seção do fio considerando corrente, comprimento do trajeto, queda de tensão aceitável e capacidade dos terminais.
- Deixe folga controlada perto de emendas e conectores para inspeção e manutenção.
- Prenda o cabo de forma que portas, gavetas ou objetos armazenados não tracionem a ligação.
- Mantenha o trajeto acessível quando possível, mesmo que fique fora da linha de visão.
Se houver dúvida sobre tensão, corrente ou correspondência de conectores, resolva primeiro a compatibilidade de conectores e alimentação; o roteamento não compensa uma incompatibilidade elétrica.
Compatibilidade do fio de extensão com fitas de cor única, RGB, RGBW ou CCT
Em fitas analógicas, o cabo de extensão precisa transportar todos os condutores que o circuito usa e preservar a ordem dos canais. O número de fios é um primeiro filtro de compatibilidade, não a verificação completa.
| Tipo de fita | Configuração comum | O que conferir | Se o mapeamento estiver errado |
|---|---|---|---|
| Cor única analógica | 2 condutores | Positivo/negativo e capacidade do cabo | A fita pode não acender ou a ligação pode ficar incorreta |
| RGB analógica | 4 condutores (comum + R, G, B) | Terminal comum e ordem R/G/B | As cores podem responder aos canais errados |
| RGBW analógica | 5 condutores (comum + R, G, B, W) | Terminal comum, RGB e canal branco | Cor ou branco podem responder ao comando incorreto |
| CCT analógica | Geralmente 3 condutores (comum + quente + frio) | Terminal comum e identificação de WW/CW ou equivalente | A variação de branco pode ficar invertida ou não responder como esperado |
Essas configurações descrevem layouts analógicos comuns. As marcações impressas na fita e no controlador têm prioridade quando o produto usa outra arquitetura.
Planejando o caminho do fio em vãos e mudanças de direção
O trajeto deve reduzir visibilidade e esforço mecânico sem criar um caminho impossível de inspecionar. O melhor percurso depende do obstáculo e de onde a fiação precisa mudar de direção.
| Condição do armário | Solução de trajeto | Ponto crítico |
|---|---|---|
| Vão entre dois módulos | Fio de extensão preso ao fundo ou a uma borda protegida | Evitar que o cabo fique pendurado ou sustentado pela emenda |
| Alimentação afastada | Levar o cabo por uma rota contínua até o ponto de baixa tensão | Considerar comprimento, seção do condutor e acesso aos terminais |
| Canto interno | Jumper flexível ou conector de canto compatível | Não vincar a fita nem inverter polaridade/canais |
| Passagem próxima a porta ou gaveta | Reposicionar o cabo para fora do envelope de movimento | Evitar esmagamento, atrito e tração repetida |
| Superfície exposta | Canaleta ou cobertura removível | Ocultar sem transformar a junção em ponto inacessível |
Planeje primeiro a rota inteira e só depois fixe os trechos. Isso evita descobrir, no final, que um conector ficou no meio de uma curva, de uma dobradiça ou de um ponto sem acesso.
Usando conectores de canto para bordas internas e mudanças de ângulo
Um conector em L ou um jumper flexível é útil quando a mudança de direção faria a fita levantar, vincar ou sofrer esforço. O componente precisa manter o mesmo número de contatos, a mesma polaridade e a mesma ordem de canais da fita.
- Posicione as duas extremidades da fita nas superfícies em que realmente serão coladas e confirme a geometria do canto.
- Alinhe os pads com os contatos do conector e confira a polaridade/canais antes de fechar qualquer trava.
- Insira cada ponta sem empurrar o pad para fora da área de contato.
- Prenda o jumper ou cabo próximo do canto, deixando folga suficiente para que o conector não receba tração.
- Teste o funcionamento com a fita ainda acessível.
Se o canto exige que a fita seja dobrada além do que sua construção permite, mude o método de conexão, não force a fita.

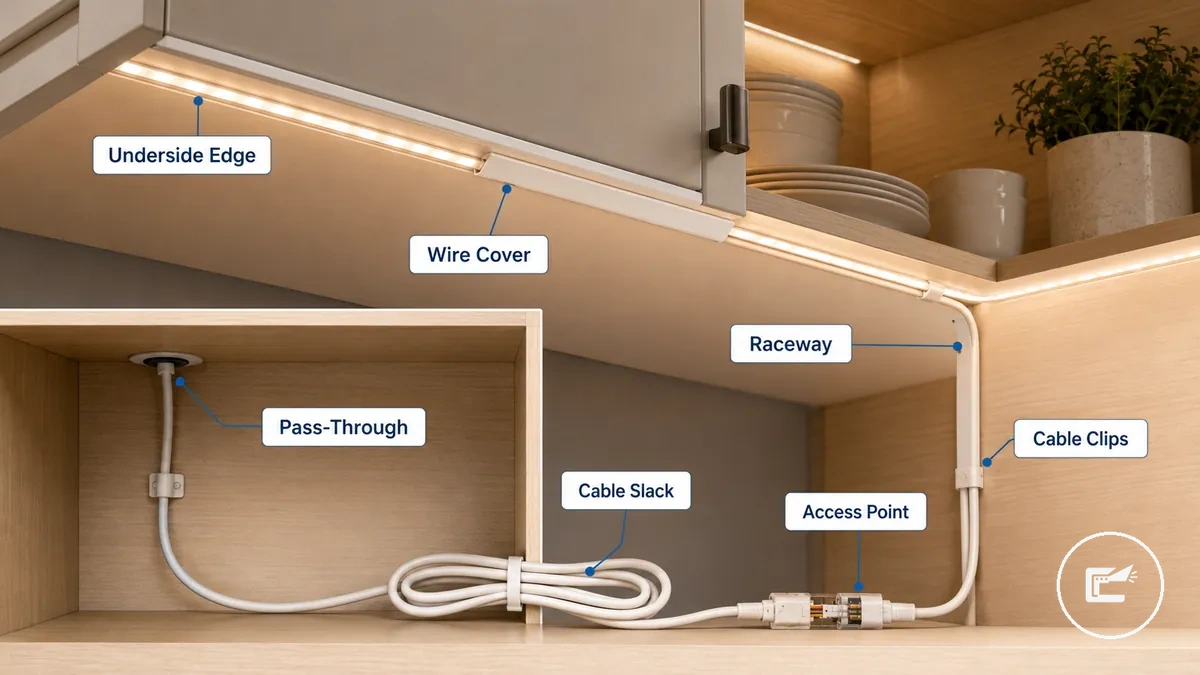

Escondendo fios de fitas de LED sob e dentro de armários
Esconder a fiação significa retirá-la das linhas de visão normais sem perder controle mecânico nem acesso de manutenção. Bordas inferiores, fundos de armário, cantos traseiros e canaletas podem cumprir essa função quando o cabo continua protegido de movimento e esmagamento.
Oculto não significa inacessível. Emendas, conectores e folgas de serviço devem continuar alcançáveis sempre que o móvel permitir; prender uma conexão atrás de uma peça fixa pode transformar um problema simples em uma desmontagem.
- Use bordas inferiores ou cantos traseiros quando eles ocultarem o fio sem colocá-lo em contato com dobradiças ou gavetas.
- Use o fundo do armário para percursos mais longos quando a rota puder continuar presa e inspecionável.
- Use canaleta ou cobertura de fio quando a superfície continuar visível e um acabamento removível for útil.
- Prenda o cabo com clipes em intervalos suficientes para evitar trechos pendurados; o espaçamento depende da rigidez do cabo, da superfície e do tipo de clipe.
- Deixe folga apenas onde ela ajuda a manutenção; excesso de cabo solto também pode ser puxado ou prensado.
- Antes de fechar o percurso, revise as verificações seguras da fiação.
Roteando fios através de fundos, bordas e vãos de armários
Cada superfície de passagem muda três atributos importantes: visibilidade, acesso e risco de esforço no cabo. Compare o trajeto pelo que ele permite depois da instalação, não apenas pelo quanto consegue esconder.
| Rota | Vantagem | Cuidado principal |
|---|---|---|
| Fundo do armário | Cria um percurso longo e pouco visível | Manter o cabo preso e a emenda alcançável |
| Canto traseiro | Usa uma linha naturalmente discreta | Preservar folga na curva e evitar arestas que pressionem o cabo |
| Borda lateral | Facilita uma descida ou subida vertical | Evitar áreas de dobradiças e ferragens móveis |
| Vão de prateleira | Permite transição entre compartimentos | A passagem deve caber sem esmagar o cabo e sem danificar a estrutura do móvel |
| Armário adjacente | Oculta a extensão em outro módulo | Manter acesso nas duas extremidades do percurso |
| Vão de eletrodoméstico | Pode retirar o fio da vista | Não usar uma rota sujeita a calor, movimento ou esmagamento; a adequação depende do equipamento e do espaço |
Quando uma passagem exige perfuração ou alteração estrutural do móvel, confirme antes o que existe atrás da superfície e se o ponto escolhido é apropriado. O objetivo é criar um caminho para o cabo, não introduzir um novo risco mecânico ou elétrico.
Usando canaletas, coberturas de fio e clipes de cabo para um acabamento limpo
Canaletas, coberturas e clipes não têm a mesma função: as duas primeiras organizam ou escondem um percurso de superfície, enquanto os clipes mantêm o cabo posicionado e ajudam no alívio de tensão.
| Acessório | Função principal | Melhor uso | Cuidado |
|---|---|---|---|
| Canaleta | Agrupar e proteger um percurso superficial | Trecho reto visível que precisa de acabamento organizado | Prefira acesso removível onde houver emendas ou pontos que possam exigir inspeção |
| Cobertura de fio | Reduzir a visibilidade do cabo | Superfície aparente em que o cabo já está corretamente roteado | A fixação depende do material e do acabamento da superfície |
| Clipes de cabo | Imobilizar e guiar o fio | Pontos de mudança de direção e trechos em que o cabo poderia ficar solto | Não aperte a ponto de esmagar a isolação; a fixação deve suportar o cabo, não a emenda |
Escolha o acessório depois de definir a rota. Canaleta não corrige incompatibilidade elétrica e clipe não substitui conector.
Escolhendo acessórios para conexão, extensão e organização da fiação
Os acessórios devem ser escolhidos pela função que precisam cumprir e pela compatibilidade com a fita já instalada. Antes de seguir para um produto, identifique qual perfil resolve o problema.
| Necessidade | Perfil de acessório | O que confirmar antes de escolher |
|---|---|---|
| Unir duas pontas adjacentes | Conector fita-para-fita sem solda ou soldagem adequada | Largura, pads, número de contatos, polaridade/canais e tipo de revestimento |
| Atravessar um vão | Conector fita-para-fio + cabo compatível | Número de condutores, seção do fio, comprimento e alívio de tensão |
| Mudar de direção | Conector de canto ou jumper flexível | Geometria do canto e continuidade de todos os canais |
| Prolongar alimentação DC de baixa tensão | Cabo/extensor DC compatível com o sistema | Tensão, polaridade, corrente e dimensões do conector; não presumir compatibilidade apenas pela aparência |
| Organizar a rota | Clipes, canaleta ou cobertura | Superfície de fixação, removibilidade, espaço e acesso futuro |

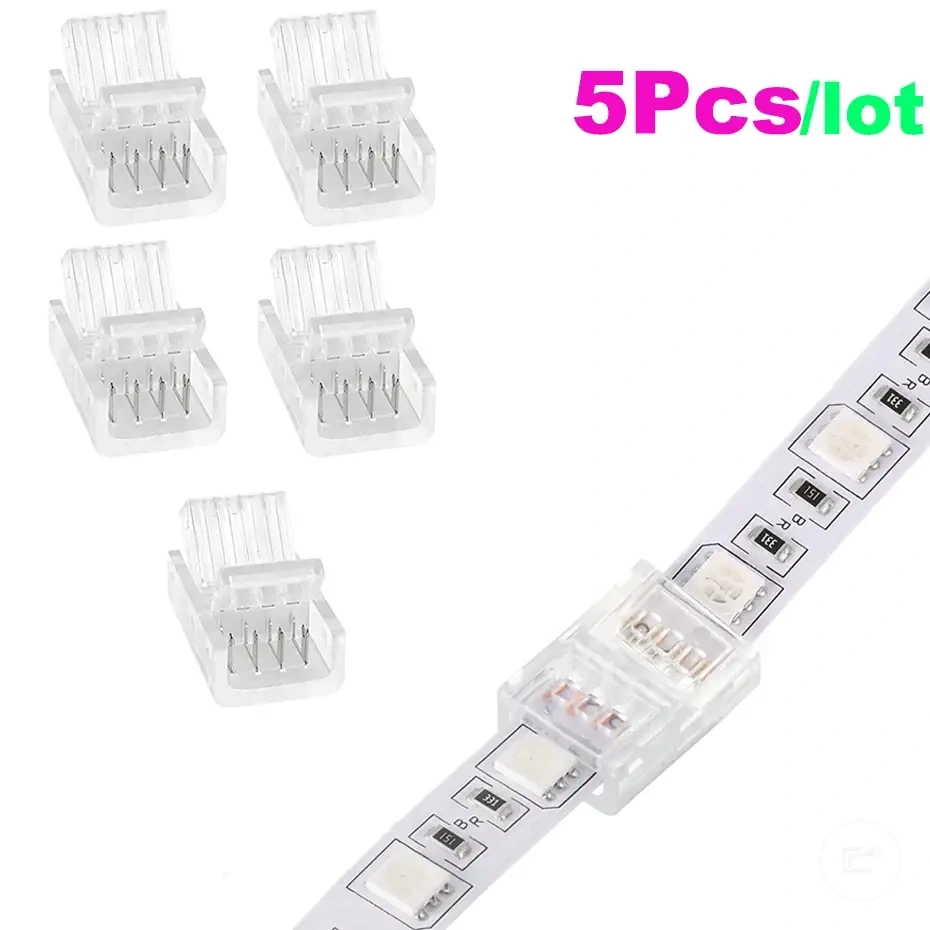

Os produtos abaixo já fazem parte desta página e servem como pontos de partida para comparação. Antes de seguir para uma oferta externa, confirme os critérios da linha correspondente e os detalhes do item no destino.
Um acessório só é um bom ajuste quando resolve a função necessária sem quebrar a compatibilidade elétrica ou mecânica da fita. Preço, disponibilidade e condições do vendedor podem mudar e devem ser verificados no destino externo.
Verificação final antes de ocultar e energizar a instalação
Faça a verificação final com todas as emendas ainda visíveis. Essa etapa confirma o que será difícil de corrigir depois que fios, canaletas e clipes estiverem no lugar.
- A alimentação está desconectada durante os últimos ajustes mecânicos.
- Todos os cortes usados para reconexão estão em pontos previstos pela fita e os pads permanecem íntegros.
- Largura, número de contatos, polaridade e ordem dos canais correspondem em cada conector.
- O cabo de extensão tem o número de condutores necessário e uma seção adequada à corrente e ao comprimento do percurso.
- Nenhuma emenda sustenta o peso do cabo; há alívio de tensão próximo dos pontos de conexão.
- Portas, gavetas, ferragens e objetos armazenados podem se mover sem esmagar ou puxar a fiação.
- As emendas continuam acessíveis para inspeção quando a construção do armário permite.
- O teste funcional é feito antes de fechar canaletas, coberturas ou outras partes do acabamento.
Se uma conexão falhar ou piscar no teste, não a esconda. Desligue a alimentação, corrija contato, polaridade, ordem de canais ou esforço mecânico e repita a verificação. Para um checklist de segurança mais amplo, consulte verificações seguras da fiação.
