Compatibilidade de fitas de LED: alimentação, voltagem, conectores e perfis

Para considerar uma configuração de fita de LED compatível, a fonte deve fornecer a tensão nominal exigida pela fita e capacidade para a carga calculada; conectores devem corresponder à largura, aos contatos e à polaridade; o controlador deve suportar o tipo de fita, o sinal e a carga; e o perfil deve oferecer encaixe e folga suficientes. Se um requisito obrigatório não corresponder, a configuração ainda não deve ser tratada como compatível; aparência semelhante ou encaixe parcial não confirmam compatibilidade.

Verificador de compatibilidade da configuração

Use as cinco verificações abaixo como portas de decisão. Marque “Sim” somente quando a especificação puder ser confirmada no rótulo, manual ou dimensões reais do componente. “Não se aplica” é válido quando a peça não faz parte da sua configuração.

Tensão nominal A fonte fornece a tensão exigida pela fita e, se houver controlador, ele suporta essa tensão? Ainda não confirmei Sim Não Carga da fonte A potência nominal da fonte suporta potência por metro × comprimento, com a margem exigida pelo produto e pela instalação? Ainda não confirmei Sim Não Conector e extensão Largura, contatos/pinos, pastilhas, polaridade e revestimento correspondem à fita e ao caminho da conexão? Ainda não confirmei Sim Não Não se aplica Controlador e sinal Tipo de fita, canais, método/protocolo de sinal e capacidade total/por canal são compatíveis? Ainda não confirmei Sim Não Não se aplica Perfil e difusor A largura e a profundidade internas acomodam a fita, as conexões e o fechamento do difusor sem pressão? Ainda não confirmei Sim Não Não se aplica

Avaliar compatibilidade Limpar

Resultado: confirme os critérios aplicáveis para avaliar a configuração.

Como interpretar: um “Não” identifica uma incompatibilidade a corrigir; respostas pendentes mantêm a compatibilidade não confirmada. Quando todos os critérios aplicáveis forem “Sim”, nenhuma incompatibilidade é identificada por estas verificações básicas, mas variantes, limites por canal, protocolos endereçáveis e dimensões exatas ainda devem seguir as especificações do componente.

O planejamento começa pelo rótulo e pelas especificações da fita e depois se estende às peças que fornecem energia, controle, conexão e suporte físico. Esta página trata os acessórios para fitas de LED e iluminação de armários como um sistema conectado: a compatibilidade é confirmada requisito por requisito, e não pela aparência do acessório.

A sequência prática é: confirmar tensão e carga, depois conferir conectores, controlador e encaixe mecânico. A carga elétrica parte da potência por metro e do comprimento instalado; os conectores dependem de largura, contatos, polaridade e, quando aplicável, direção de dados; os controladores dependem de canais, sinal e capacidade nominal; os perfis dependem das dimensões reais da fita, do difusor e do espaço de montagem.

Uma substituição em qualquer parte do sistema pode exigir nova verificação das outras interfaces. Uma fonte mais potente não corrige um controlador incompatível, e um conector que encaixa fisicamente pode continuar incompatível se os contatos ou a polaridade não coincidirem.

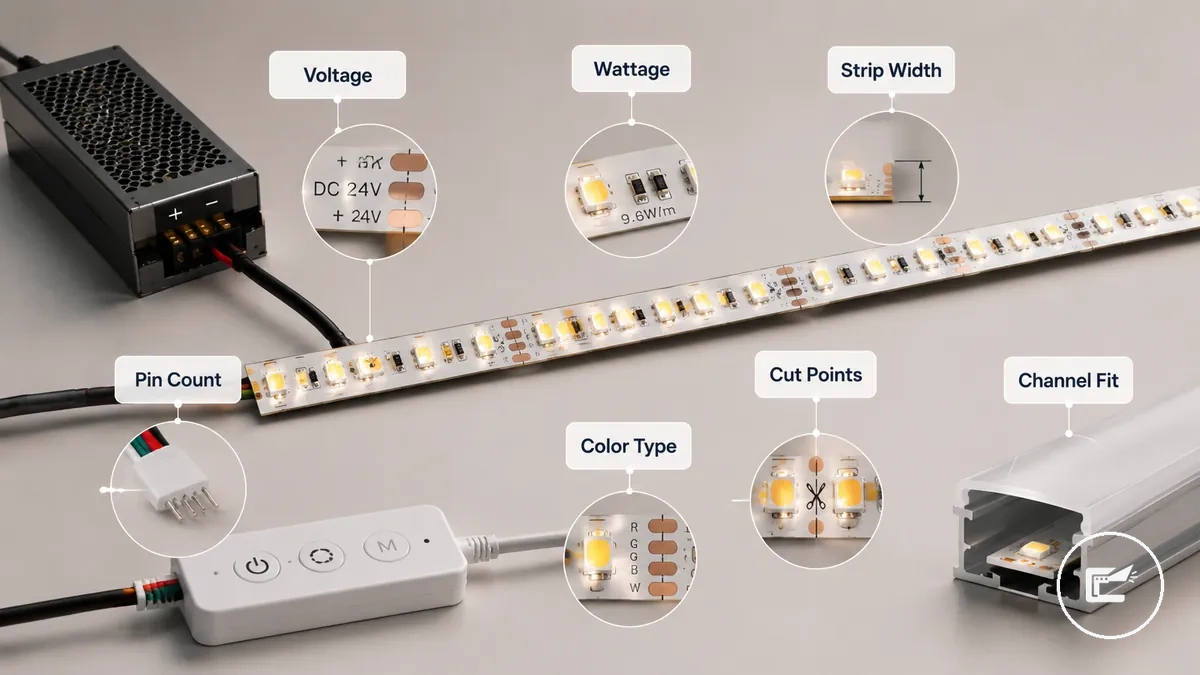

Especificações da fita de LED que controlam a compatibilidade

As especificações da fita de LED definem as interfaces elétricas, de sinal e físicas que os acessórios precisam respeitar. Antes de comparar acessórios, trate a fita como referência do sistema: cada acessório deve corresponder ao atributo da fita que controla sua função.

Conforme estabelecido na visão geral de compatibilidade, a correspondência de acessórios começa pela fita, e não pelo acessório. Tensão, potência por metro, largura da fita, número de pinos, tipo de cor e ajuste ao perfil afetam cada um uma condição diferente de compatibilidade; portanto, uma incompatibilidade em uma especificação pode limitar combinações de componentes que seriam adequadas em outros aspectos.

As especificações da fita de LED que controlam a compatibilidade são mais fáceis de avaliar quando os principais rótulos são identificados visualmente. A imagem abaixo destaca as especificações que influenciam a correspondência de acessórios, incluindo indicações de tensão, potência, largura da fita, contatos dos pinos, sinais relacionados ao controlador e considerações de ajuste ao perfil.

As especificações da fita de LED que controlam a compatibilidade podem ser organizadas como um mapa de especificação para decisão. Cada rótulo abaixo afeta um requisito específico de correspondência, em vez de servir como uma descrição isolada do produto.

As funções dos acessórios são explicadas apenas na medida necessária para decisões de compatibilidade. Definições mais amplas de componentes são abordadas em peças dos acessórios explicadas.

Correspondência de tensão, potência e fonte de alimentação

A compatibilidade elétrica começa pela tensão nominal: a saída da fonte deve corresponder à tensão exigida pela fita, e qualquer controlador no caminho precisa suportar essa tensão. Depois, dimensione a fonte pela carga do trecho, não apenas pelo comprimento.

A carga estimada é obtida por potência por metro × comprimento alimentado. Duas fitas com o mesmo comprimento podem exigir fontes diferentes quando seus valores de W/m são diferentes.

Depois de confirmar a tensão, compare a carga calculada com a capacidade nominal da fonte. A margem de capacidade deve seguir as condições e instruções do produto; uma porcentagem fixa não serve como regra universal para todos os projetos.

Por exemplo, duas fitas de LED podem ter o mesmo comprimento, mas valores de potência por metro diferentes. A fita com maior potência por metro pode exigir maior capacidade nominal da fonte de alimentação, mesmo que o comprimento instalado seja o mesmo. É por isso que a carga total deve ser baseada nas especificações da fita, e não apenas no comprimento.

A correspondência de tensão, potência e fonte de alimentação pode ser organizada por meio das seguintes verificações de compatibilidade. A tabela mostra como cada entrada contribui para a correspondência de energia e onde resultados condicionais podem influenciar o risco de aquecimento ou a confiabilidade.

Quando uma fonte opera próxima à sua capacidade, os resultados de aquecimento e confiabilidade podem variar conforme a carga, o ambiente e o projeto dos componentes. Precauções mais amplas de compatibilidade são abordadas em segurança de alimentação e calor.

Esta seção tem foco na correspondência dos requisitos de tensão e capacidade. Comparações entre diferentes formatos de fonte de alimentação são discutidas separadamente em comparação de métodos de alimentação.

Correspondência de fitas de LED de 12V e 24V

A correspondência de fitas de LED de 12 V e 24 V depende da manutenção da mesma tensão entre a fita de LED, a fonte de alimentação e os controles compatíveis. Uma fita de LED de 12 V requer uma configuração de energia compatível com 12 V, enquanto uma fita de LED de 24 V requer uma configuração de energia compatível com 24 V. A variável de compatibilidade principal nesta comparação é a correspondência de tensão.

Conforme discutido na seção anterior sobre correspondência de energia, os rótulos de tensão devem ser verificados antes de considerar o comprimento do trecho ou a compatibilidade dos acessórios. O comportamento do comprimento do trecho e da queda de tensão pode diferir entre uma fita de LED de 12 V e uma de 24 V. As decisões de correspondência devem seguir os rótulos de tensão da fita e saída da fonte de alimentação, em vez de suposições sobre o desempenho.

Uma fita de LED de 24 V não é universalmente melhor do que uma fita de LED de 12 V, e uma fita de LED de 12 V não é automaticamente a opção preferida para toda configuração. A escolha adequada depende da correspondência de tensão, compatibilidade da saída da fonte de alimentação, condições de comprimento do trecho e rotulagem dos acessórios.

Potência por metro e margem da fonte de alimentação

A potência por metro transforma o comprimento instalado em carga elétrica. A relação central é direta e deve usar o valor de W/m da própria fita e o comprimento do trecho que será alimentado.

A potência por metro e a margem da fonte de alimentação podem ser organizadas por meio de um cálculo simples de dimensionamento. A fórmula e o exemplo abaixo mostram como os watts por metro se tornam uma entrada para a capacidade nominal da fonte de alimentação, sem implicar uma regra universal de capacidade de reserva.

A fórmula pode ser expressa como potência total = potência por metro × comprimento da fita. No exemplo ilustrativo acima, uma fita de 5 metros com potência nominal de 10 watts por metro resulta em uma carga de 50 watts. Os valores reais dependem do rótulo da fita, do comprimento selecionado e da configuração pretendida.

Após o cálculo da potência total, a capacidade nominal da fonte de alimentação pode ser comparada com a carga esperada. Uma margem adicional na fonte de alimentação pode contribuir para a confiabilidade e pode ajudar a limitar o estresse relacionado ao calor em determinadas condições. A capacidade de reserva adequada varia conforme o projeto da fonte de alimentação, o ambiente e as condições de operação, e não de acordo com um percentual fixo.

Queda de tensão e limites de comprimento do trecho

Trechos mais longos podem aumentar o risco de queda de tensão porque a resistência da fita, dos cabos e das conexões passa a afetar mais a tensão disponível sob carga. Não existe um comprimento universal válido para toda fita: tensão, potência, construção da PCB, corrente, bitola dos condutores e pontos de alimentação mudam o limite prático.

A queda de tensão e os limites de comprimento do trecho podem ser avaliados por meio de sinais de desempenho visíveis, em vez de alterações na instalação. A lista de verificação abaixo organiza condições e observações comuns que podem indicar quando o comprimento do trecho está afetando a compatibilidade.

A queda de tensão não afeta todas as instalações da mesma forma, pois a tensão da fita, o comprimento do trecho, o consumo de corrente, a bitola do fio e as condições de layout podem variar. Quando surgirem perda de brilho, comportamento irregular de dimerização ou outros problemas em trechos longos, a compatibilidade pode precisar ser reavaliada além da correspondência original de tensão e potência. Para considerações mais amplas de risco quando a queda de tensão se torna uma preocupação de desempenho, consulte segurança de alimentação e calor.

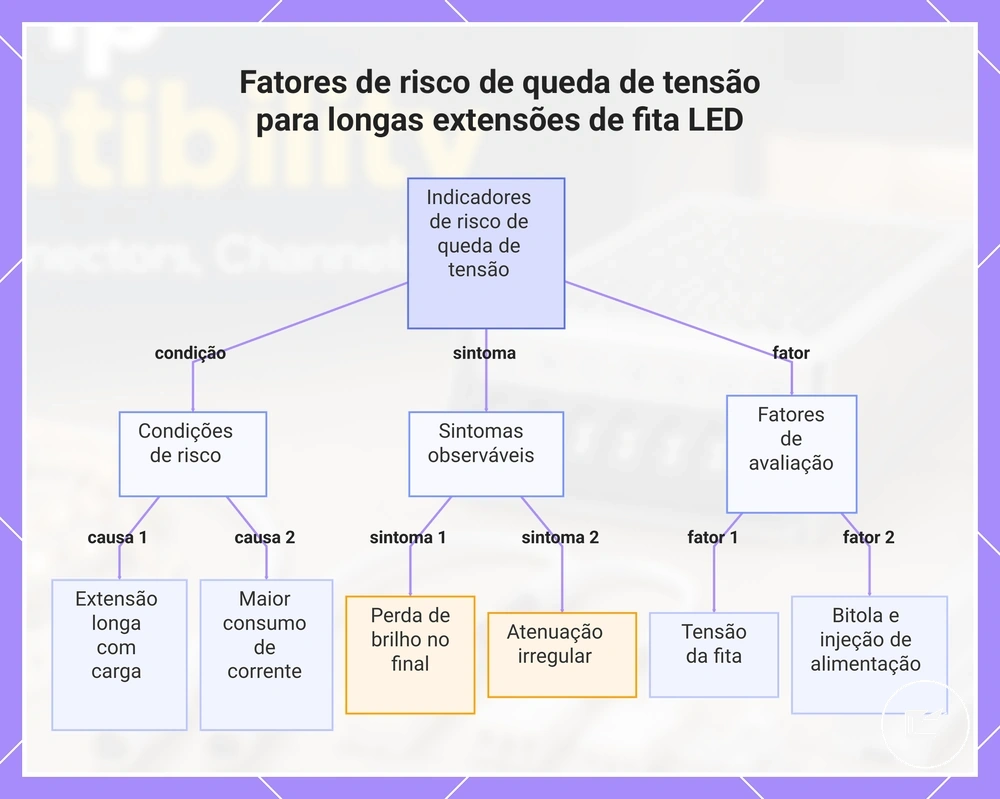

A imagem resume as condições de risco, os sintomas observáveis e os fatores de avaliação que indicam problemas de compatibilidade por queda de tensão em longas extensões de fita LED.

Compatibilidade de conectores e cabos de extensão

A compatibilidade de conectores depende de duas correspondências simultâneas: encaixe físico e continuidade elétrica/sinal. Largura da fita, número e posição dos contatos, pastilhas de cobre, polaridade e tipo de revestimento devem estar alinhados com o conector ou a extensão.

Os conectores e cabos de extensão devem ser avaliados em relação às especificações da fita de LED já identificadas anteriormente no processo de compatibilidade. Um conector pode parecer fisicamente adequado, mas ainda falhar eletricamente se o número de pinos, o alinhamento da polaridade ou o contato com as pastilhas de cobre não corresponderem à configuração da fita.

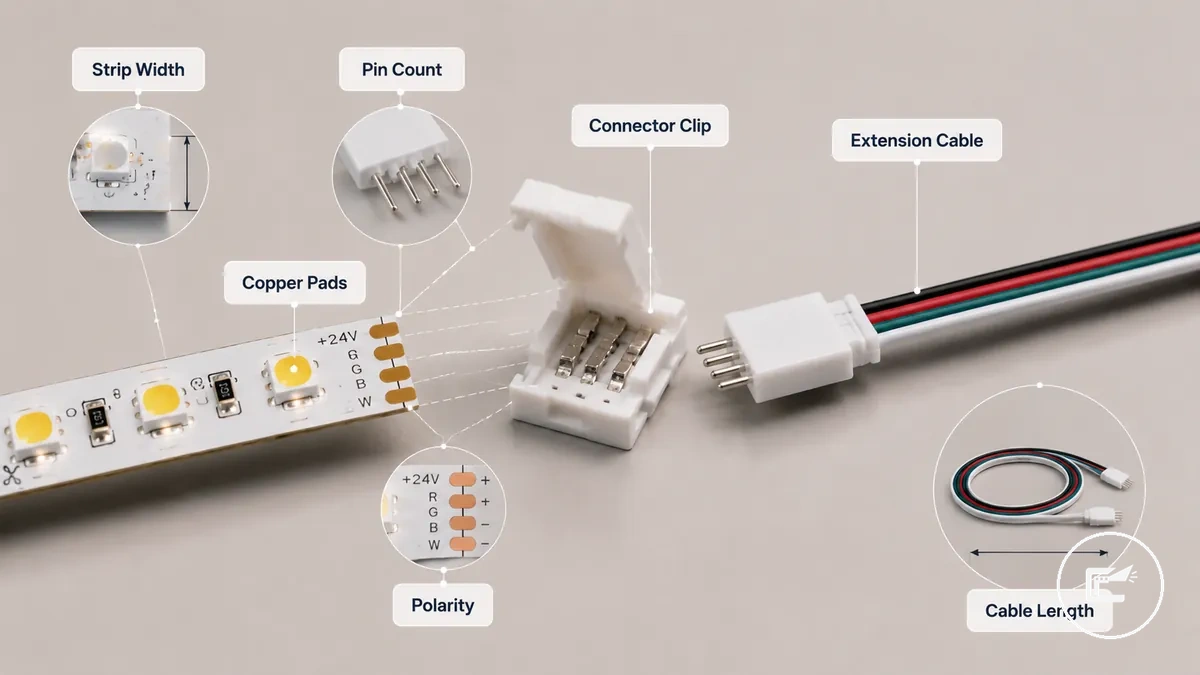

A compatibilidade de conectores e cabos de extensão é mais fácil de avaliar quando os pontos de encaixe visíveis são identificados antes de comparar produtos. A imagem abaixo indica os atributos que geralmente determinam se um conector ou cabo de extensão pode se alinhar corretamente com a fita de LED.

Revestimentos e encapsulamentos podem exigir conectores específicos para alcançar as pastilhas sem comprometer o contato. Em extensões mais longas, a carga e a resistência do cabo influenciam a queda de tensão; em fitas endereçáveis, o caminho do cabo também pode exigir atenção à integridade do sinal de dados.

A compatibilidade de conectores e cabos de extensão pode ser organizada por meio da seguinte comparação de verificações de encaixe e continuidade. Esta seção tem foco na correspondência de atributos, e não na execução da conexão. Para métodos de corte, emenda e conexão, consulte corte e conexão de fitas.

Largura da fita, número de pinos e tipo de contato

O encaixe do conector depende do alinhamento físico entre a fita de LED e a interface do conector. Largura da fita, número de pinos, tipo de contato, espaçamento das pastilhas e marcações de polaridade atuam em conjunto para determinar se um conector pode manter contato elétrico e firmeza. A largura visível por si só pode não confirmar a compatibilidade, pois o layout dos pinos e as superfícies de contato podem variar. A variável de compatibilidade principal nesta seção é o alinhamento físico do conector.

A largura da fita, o número de pinos e o tipo de contato podem ser organizados por meio das verificações de atributos abaixo. A tabela destaca as características visíveis que influenciam o encaixe, o alinhamento e a continuidade antes que o formato do conector ou o método de instalação se tornem relevantes.

Conforme introduzido na seção anterior sobre conectores, o encaixe físico e o contato elétrico devem ser avaliados em conjunto. Larguras de fita incomuns, revestimentos protetores ou estilos de contato alternativos podem exigir comparação adicional, pois a fixação do conector e a qualidade do contato podem variar conforme a construção do produto. Um conector não deve ser considerado compatível apenas pela largura da fita quando o número de pinos, o espaçamento das pastilhas ou as marcações de polaridade forem diferentes.

Conectores fita-a-fita, fita-a-fio e fio-a-fio

O tipo de conector deve seguir o caminho da conexão: fita-a-fita para unir dois segmentos de fita, fita-a-fio para sair da fita para um cabo, e fio-a-fio para continuar um caminho de condutores. O formato define a função; largura, contatos, polaridade e capacidade elétrica ainda precisam corresponder.

Os conectores fita-a-fita, fita-a-fio e fio-a-fio podem ser organizados por meio da comparação abaixo. A comparação tem foco na função que cada tipo de conector desempenha e nas condições que podem afetar a continuidade e o alinhamento.

O formato do conector determina a função da conexão, mas a compatibilidade ainda pode depender da largura da fita, do número de pinos, da polaridade e do alinhamento do contato. Conexões de canto e conectores de extensão podem seguir a mesma lógica de caminho de conexão, pois a continuidade depende da manutenção da relação elétrica correta em cada seção emendada. Para execução da conexão, em vez da seleção do formato do conector, consulte corte e conexão de fitas.

Conectores de canto e comprimento do cabo de extensão

Conectores de canto e cabos de extensão dependem de alinhamento, polaridade e distância, e não apenas do formato do conector. Quando o caminho de uma fita de LED muda de direção ou se estende além de sua posição original, o conector de canto ou cabo de extensão deve corresponder ao caminho da conexão e aos atributos da fita envolvidos. Orientação, número de pinos e comprimento do cabo podem influenciar se a continuidade é mantida ao longo do layout. A variável de compatibilidade principal nesta seção é a continuidade da conexão baseada no layout.

Conectores de canto e comprimento do cabo de extensão podem ser organizados por meio das verificações abaixo. Essas verificações têm foco nas condições de orientação, distância e posicionamento que podem afetar a compatibilidade dentro do mesmo sistema de fita de LED.

Confirme antes de fechar o canto ou a extensão:

• Orientação do conector de canto: Verifique se o conector em L ou a conexão de canto segue a mudança de direção pretendida e mantém o alinhamento da polaridade.
• Número de pinos: Confirme se os pinos do conector correspondem ao número de pinos da fita para que os caminhos elétricos permaneçam alinhados.
• Largura da fita: Confirme se a interface do conector corresponde à largura da fita usada no layout.
• Raio de curvatura e posicionamento: Espaço limitado ou um raio de curvatura apertado podem afetar o encaixe, dependendo do projeto do conector e das restrições de posicionamento.
• Polaridade do cabo de extensão: Os condutores do cabo de extensão devem manter a continuidade da polaridade ao longo do trecho estendido.
• Comprimento da extensão e queda de tensão: Trechos mais longos de cabo de extensão podem aumentar o risco de queda de tensão, dependendo da tensão da fita, carga, projeto do cabo e condições do trecho.

Conforme introduzido na seção mais ampla sobre conectores, a compatibilidade deve ser avaliada tanto pelo alinhamento físico quanto pela continuidade elétrica. Um conector de canto pode se encaixar no layout, mas ainda depende da contagem correta de pinos e polaridade, enquanto um cabo de extensão pode exigir revisão adicional quando a distância do trecho aumenta. Para execução da conexão, em vez de avaliação de compatibilidade, consulte corte e conexão de fitas.

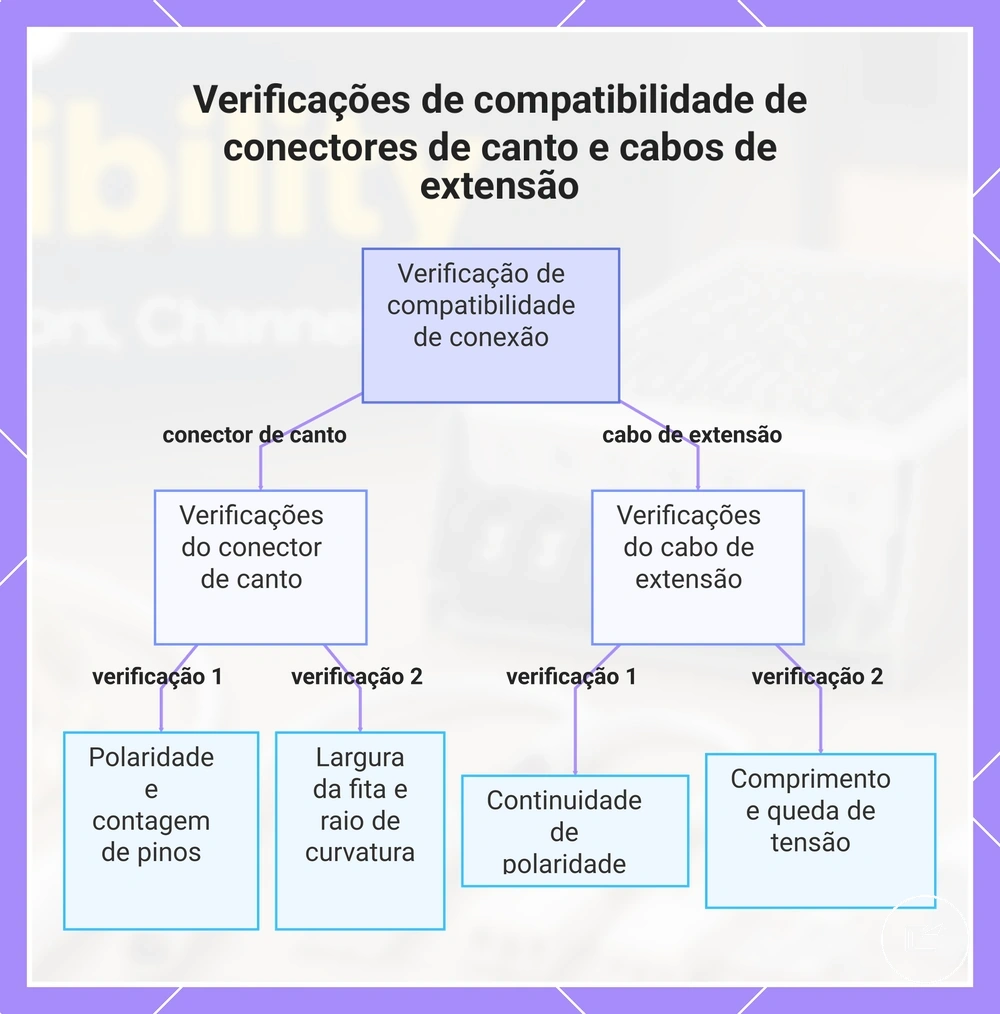

A imagem resume as verificações essenciais para garantir a compatibilidade de conectores de canto e cabos de extensão em sistemas de fitas LED, focando em orientação, polaridade, contagem de pinos, ajuste físico e queda de tensão.

Compatibilidade do controlador com o tipo de fita de LED

A compatibilidade do controlador depende do tipo elétrico e de sinal da fita, não apenas da tensão ou do formato do conector. O controlador precisa suportar a topologia da fita, os canais ou protocolo de dados exigidos e a carga total e por canal aplicável.

Um controlador atua como unidade de controle entre a fonte de alimentação e a fita de LED, mas sua função depende do design da fita que deve suportar. Conforme descrito em peças dos acessórios explicadas, as funções do controlador variam conforme a categoria da fita, e não apenas pela aparência. Fitas de cor única, branco ajustável, RGB, RGBW e endereçáveis podem exigir saídas de controlador e arranjos de canais diferentes.

A tensão continua sendo uma verificação de compatibilidade importante, mas a correspondência de tensão por si só pode não ser suficiente. Um controlador pode compartilhar a mesma tensão de uma fita de LED e ainda assim não operá-la corretamente quando os canais de cor, o número de pinos ou o sinal de controle não estiverem alinhados com o design da fita. Essa distinção é especialmente relevante ao comparar fitas de LED RGB, RGBW e endereçáveis.

A compatibilidade do controlador com o tipo de fita de LED pode ser organizada por meio da tabela de correspondência abaixo. A tabela destaca a relação entre o tipo de fita, o requisito do controlador, as condições comuns de incompatibilidade e as verificações que ajudam a confirmar a compatibilidade.

A corrente nominal também deve ser comparada com a carga esperada da fita, pois a capacidade do controlador pode variar conforme o design. Quando tensão, canais de saída, sinal de controle e corrente nominal estiverem alinhados com o tipo de fita de LED, a compatibilidade do controlador pode favorecer o comportamento de controle pretendido.

Tipo de cor, número de pinos e sinal de controle

Tipo de cor, canais, pinagem e sinal determinam se o controlador consegue operar a fita. O número de pinos é apenas um atributo físico: duas peças com a mesma contagem podem continuar incompatíveis quando a função dos contatos, a polaridade, a ordem dos canais ou o protocolo diferem.

O tipo de cor, o número de pinos e o sinal de controle podem ser organizados por meio da comparação abaixo. A comparação mostra como o número de canais, o tipo de saída do controlador, a polaridade e o tratamento do sinal influenciam as condições de compatibilidade para diferentes tipos de fita de LED.

Conforme introduzido na seção de compatibilidade do controlador, o número de pinos por si só não confirma a compatibilidade. Uma fita e um controlador podem compartilhar um layout de conector semelhante, mas o tipo de saída do controlador, o arranjo de polaridade, o número de canais e o sinal de controle ainda precisam estar alinhados. Fitas endereçáveis podem exigir verificação adicional, pois a comunicação da linha de dados e o tratamento do sinal podem variar entre tipos de LED e designs de controlador.

Correspondência de carga entre fonte de alimentação e controlador

A correspondência de carga entre fonte de alimentação e controlador depende de dois limites: a fonte precisa fornecer a energia necessária, e o controlador precisa suportar a corrente/carga total e por canal na tensão usada. Mesmo com uma fonte suficientemente dimensionada, o controlador se torna o componente limitante quando a carga conectada excede qualquer um de seus limites nominais.

A correspondência de carga entre fonte de alimentação e controlador pode ser organizada por meio de uma comparação simples de carga. O exemplo abaixo destaca como a capacidade nominal do controlador deve ser comparada com a carga da fita antes de assumir que a capacidade da fonte de alimentação, por si só, determina a compatibilidade.

A carga do canal também deve ser verificada para controladores que gerenciam múltiplas saídas, pois a distribuição da carga pode variar conforme o tipo de canal e a configuração da fita. Quando a carga do controlador se aproxima de seu limite nominal, o comportamento de dimerização, o risco de aquecimento ou o desempenho do controle podem variar dependendo da fita de LED e da carga do canal. Para considerações mais amplas sobre limites de carga e segurança, consulte segurança de alimentação e calor.

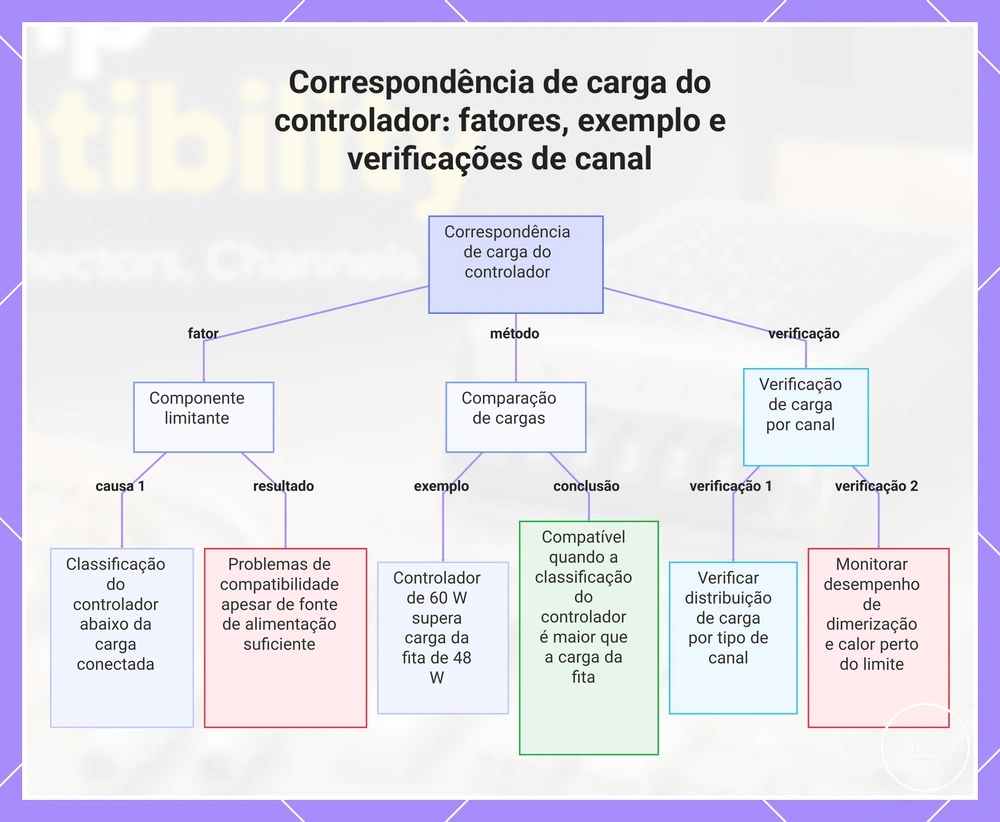

A imagem resume os principais fatores para corresponder a carga do controlador com a fonte de alimentação e a carga da fita, incluindo um exemplo de comparação de cargas e verificações de carga por canal.

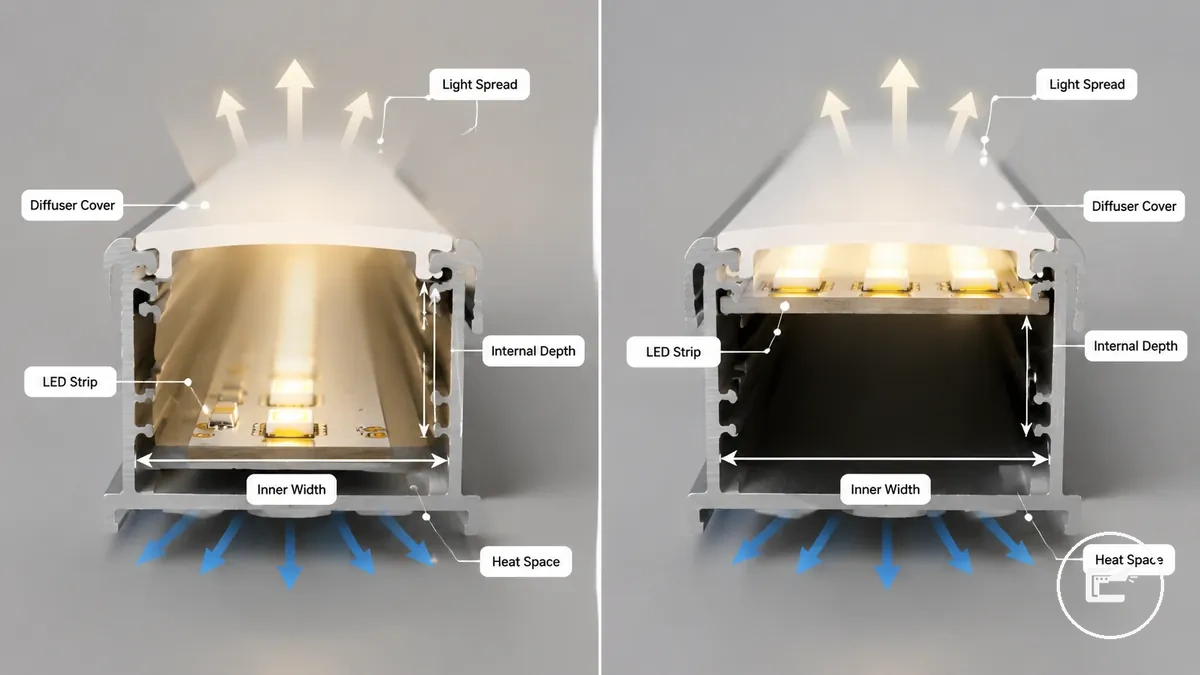

Ajuste do perfil e difusor para fitas de LED

O perfil é compatível quando suas dimensões internas acomodam a fita e as conexões locais, e o difusor fecha sem pressionar LEDs ou soldas. Largura interna e profundidade interna são medidas funcionais; a largura externa do perfil não confirma o encaixe.

Um perfil de alumínio organiza como a fita de LED se assenta dentro do perfil, enquanto a tampa do difusor determina o espaço entre os LEDs e a superfície visível. A largura interna controla se a fita pode caber dentro do perfil, e a profundidade interna influencia a folga do difusor e como a dispersão da luz pode se apresentar através da tampa. A dissipação de calor também pode variar dependendo do material do perfil, do fluxo de ar e das condições de instalação.

O ajuste do perfil e difusor para fitas de LED é mais fácil de avaliar quando a relação da seção transversal entre largura, profundidade, folga do difusor e espaço para dissipação de calor é visível. A imagem abaixo esclarece como esses atributos interagem dentro do perfil.

Um exemplo prático é uma fita que cabe dentro da largura interna do perfil, mas fica muito próxima da tampa do difusor devido à profundidade interna limitada. Nessa situação, a densidade dos LEDs, o perfil do difusor e a folga podem influenciar pontos luminosos visíveis visíveis ou a dispersão da luz, mesmo que a fita se encaixe fisicamente. Quando o espaço para dissipação de calor é limitado, a dissipação térmica também pode variar conforme o design do perfil e o contexto da instalação. Para considerações mais amplas relacionadas ao calor, consulte segurança de alimentação e calor.

O ajuste do perfil e difusor para fitas de LED pode ser organizado por meio das seguintes verificações de encaixe. A tabela destaca como as dimensões do perfil, as características da fita e a folga do difusor influenciam a compatibilidade.

Largura interna do perfil, profundidade e posicionamento da fita

Compare as dimensões internas reais do perfil com a largura da PCB, a altura dos LEDs e qualquer volume adicional de soldas, conectores ou adesivo que fique dentro do canal. O objetivo é obter assentamento estável e folga vertical suficiente antes de encaixar o difusor.

A largura interna do perfil, a profundidade e o posicionamento da fita podem ser organizados por meio das verificações de dimensionamento abaixo. A tabela tem foco em medições locais que ajudam a verificar as condições de posicionamento da fita antes da fixação do difusor.

Conforme introduzido na seção principal sobre perfis, as verificações dimensionais devem ter foco na folga mensurável, em vez de suposições sobre compatibilidade. A tolerância de posicionamento, a folga das pastilhas de solda, a altura do LED e o espaço do clipe de montagem podem variar conforme as dimensões do fabricante e o formato do perfil. Logo, o encaixe deve ser verificado por meio de medições reais, em vez de compatibilidade presumida.

Profundidade do difusor, dispersão da luz e espaço térmico

A distância entre os LEDs e o difusor afeta duas relações diferentes: encaixe mecânico e uniformidade luminosa. Um difusor mais afastado pode suavizar a percepção dos pontos de luz, mas opacidade, densidade de LEDs e geometria do perfil também influenciam o resultado.

A profundidade do difusor, a dispersão da luz e o espaço térmico podem ser organizados por meio da comparação abaixo. A comparação mostra como a folga reduzida e a folga maior do difusor podem afetar a visibilidade de pontos luminosos visíveis, o encaixe da tampa e o espaço térmico disponível.

Verificações de compatibilidade antes da instalação ou compra

Antes da compra ou instalação, trate fita, fonte, controlador, conectores, extensões, perfil e difusor como um único sistema de interfaces. A decisão deve permanecer “não confirmada” enquanto uma tensão, carga, pinagem, polaridade, sinal ou dimensão obrigatória ainda estiver incerta.

A lista de verificação de compatibilidade reúne as verificações de fonte de alimentação, conector, controlador e perfil abordadas anteriormente, sem repetir suas explicações detalhadas. Cada item usa uma condição e uma indicação de decisão para ajudar a verificar a compatibilidade antes que um componente seja escolhido ou instalado.

Se uma configuração já apresentar cintilação, seções mortas, comportamento de controle irregular, sinais de superaquecimento ou problemas de energia inexplicados, as verificações de compatibilidade devem ser interrompidas até que a causa seja analisada. Para preocupações não resolvidas sobre fiação ou sinal, consulte solução de problemas de conexão antes de assumir que um acessório diferente é necessário.

Reveja a compatibilidade quando os rótulos estiverem ausentes, quando um único componente tiver sido substituído sem revisar o restante do sistema, ou quando alterações afetarem o comprimento da extensão, o tamanho do perfil, a folga do difusor ou os requisitos de energia. Uma correspondência de componente mais segura pode ser apropriada quando as capacidades nominais estão próximas de seus limites, a polaridade não pode ser confirmada ou o encaixe físico permanece incerto. Para suporte adicional à decisão antes de escolher uma abordagem de energia, consulte comparação de métodos de energia.

Os produtos abaixo são exemplos de categorias relacionadas às verificações desta página. O link do produto não confirma compatibilidade: compare as especificações da sua fita com as dimensões, tensão, pinagem, sinal e limites informados na listagem antes de escolher.

Conector COB sem solda

Confirme largura da fita, disposição dos contatos, polaridade e compatibilidade com o revestimento/encapsulamento.

Ver detalhes do produto

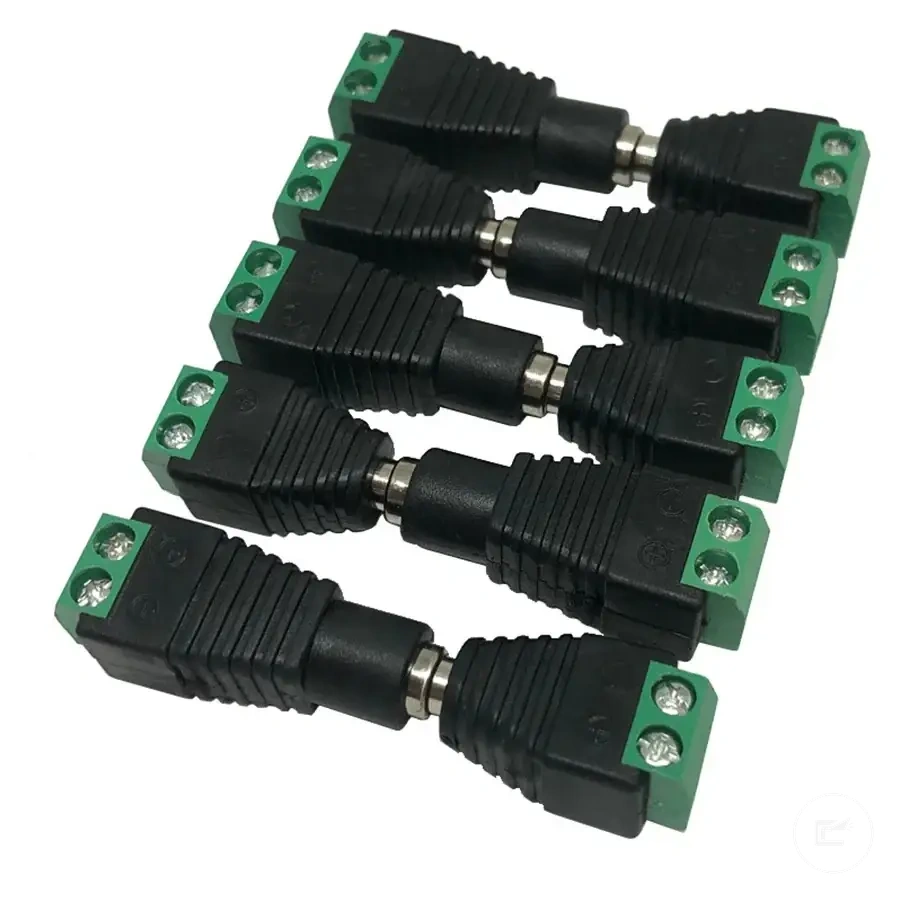

Kit de conectores DC

Confirme formato do plugue/conector, polaridade e capacidade elétrica exigida pela carga.

Ver detalhes do produto

Canal LED de silicone com difusor

Confirme largura e profundidade internas, espaço para a fita e compatibilidade do difusor com o perfil.

Ver detalhes do produto

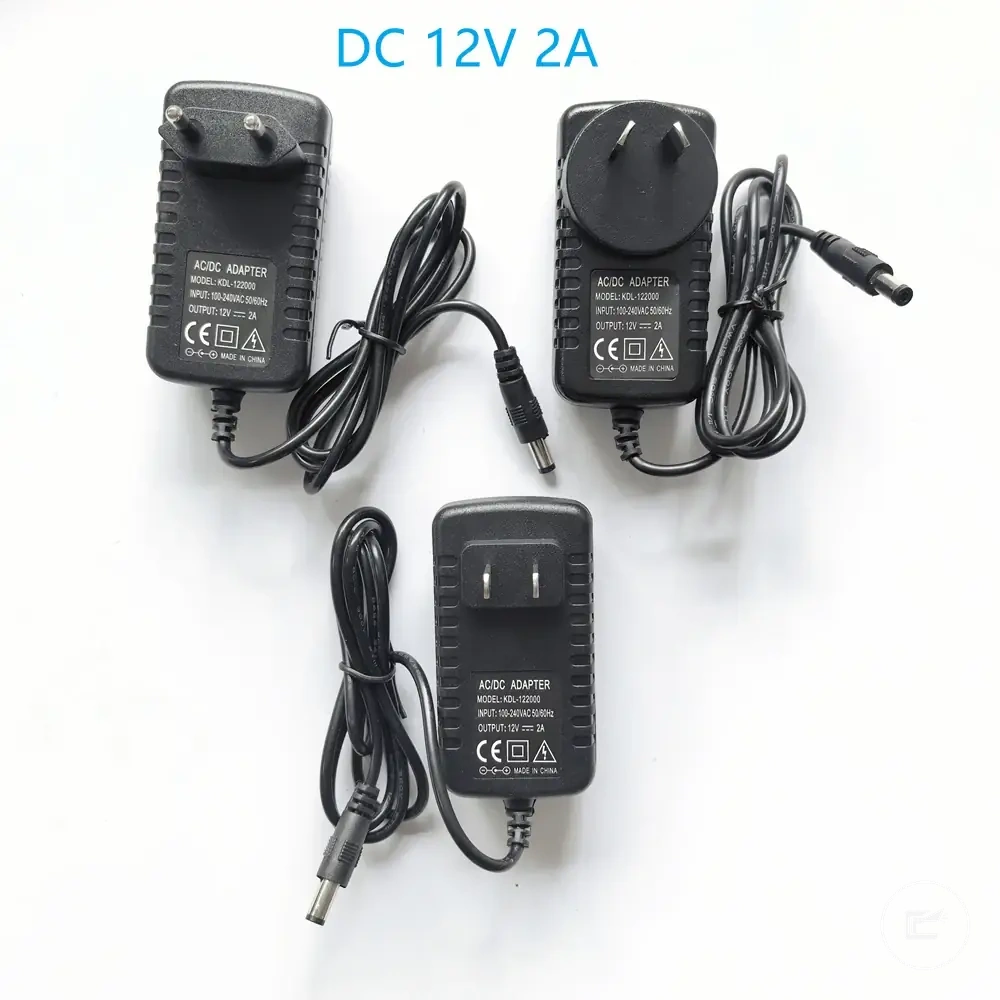

Adaptador 12 V para fita LED

Use somente se a fita exigir 12 V e se a capacidade nominal de saída suportar a carga calculada.

Ver detalhes do produto

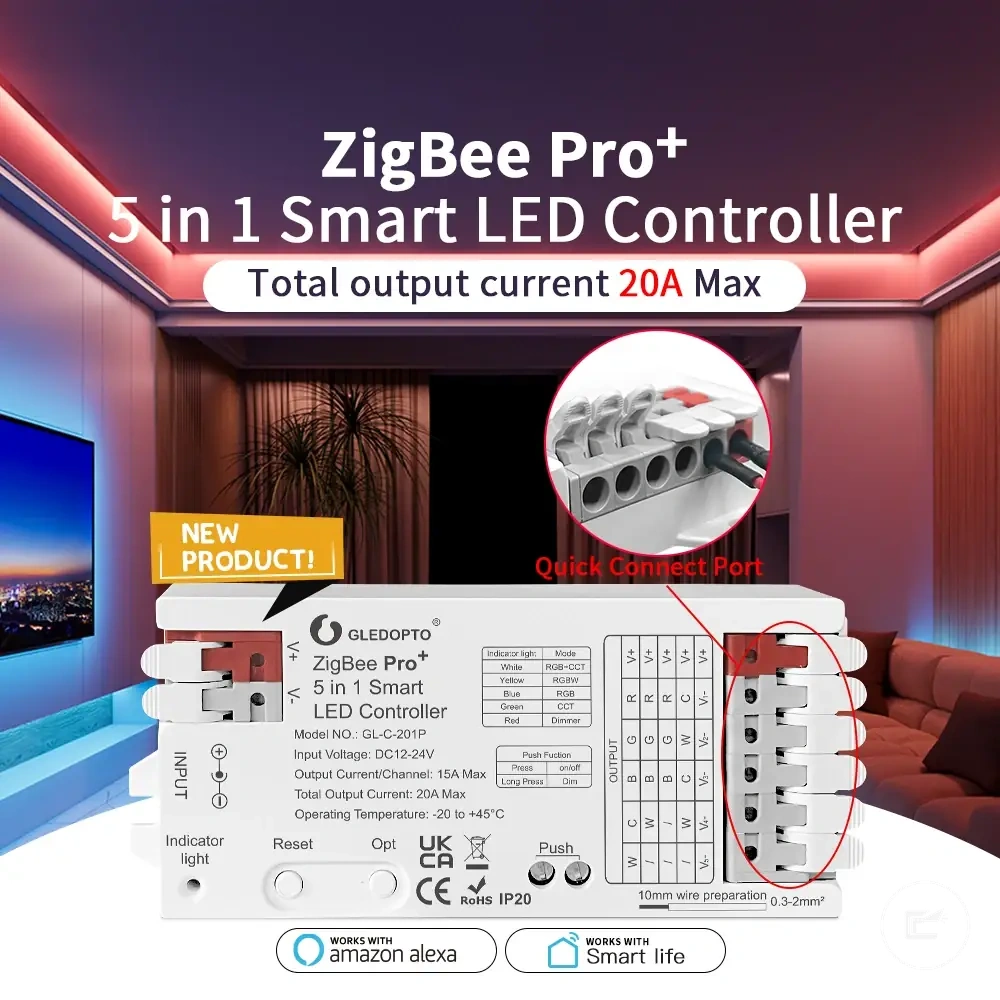

Controlador ZigBee para fita LED

Confirme tensão, tipo de fita, canais ou protocolo de sinal e limites total e por canal.

Ver detalhes do produto

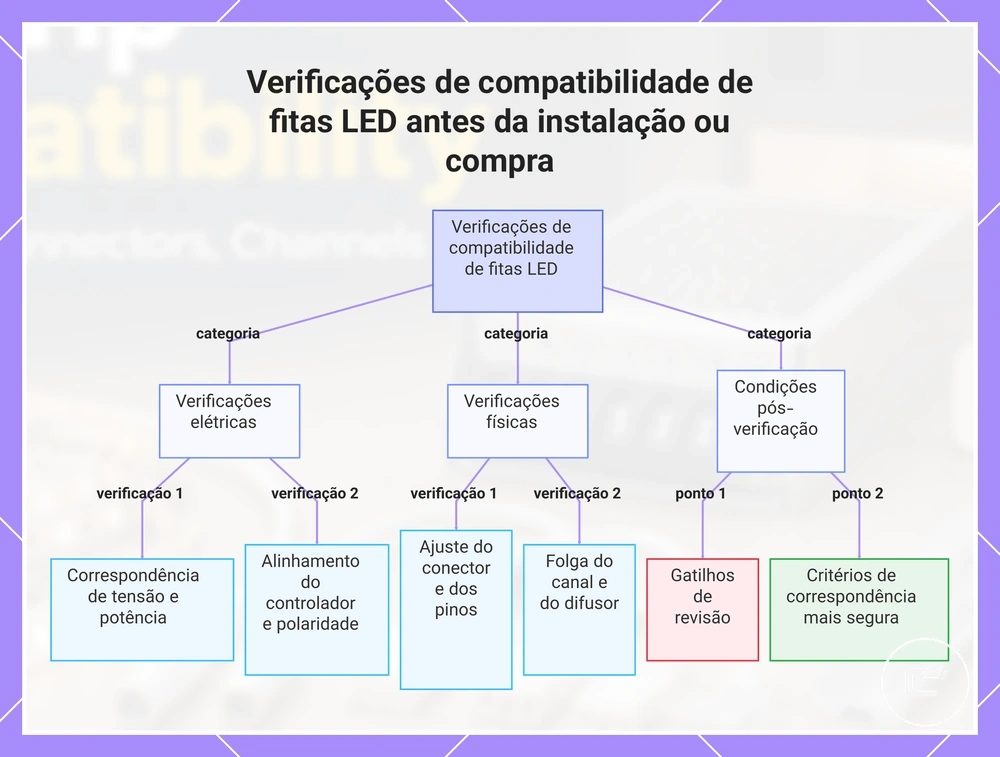

A imagem agrupa as verificações essenciais de compatibilidade para sistemas de fitas LED em condições elétricas, físicas e pós-verificação para ajudar a verificar o alinhamento dos componentes antes da instalação.
