توافق إضاءة شرائط LED: الطاقة والموصلات وأجهزة التحكم والقنوات

يتحقق توافق نظام شريط LED عندما تتطابق مواصفات الشريط مع كل مكوّن: الجهد مع مزود الطاقة وجهاز التحكم، والحمل الكهربائي مع سعاتهما، وعرض الشريط وعدد الأطراف والقطبية مع الموصلات، وأبعاد الشريط مع القناة وناشر الضوء. إذا فشل شرط أساسي واحد، فلا ينبغي اعتبار المجموعة متوافقة حتى لو بدت القطع متلائمة شكليًا.

ابدأ التحقق من ملصق شريط LED ومواصفاته الفعلية، ثم انتقل إلى الأجزاء التي تنقل الطاقة والإشارة وتوفّر التثبيت الميكانيكي. تتعامل هذه الصفحة مع ملحقات شرائط LED وإضاءة الخزائن كنظام واحد؛ لذلك يجب أن يطابق كل ملحق متطلبات الشريط وسياق التركيب، لا مظهره الخارجي فقط.

طابق مزود الطاقة مع جهد الشريط وحمله، والموصلات مع عرض لوحة الشريط وعدد الأطراف وتخطيط وسادات النحاس والقطبية، وجهاز التحكم مع نوع اللون والقنوات وإشارة التحكم، والقناة مع عرض الشريط وارتفاعه وخلوص ناشر الضوء. تظل حدود الحمل والخلوص الفعلية مرتبطة بتصنيفات المكوّنات وأبعادها.

لا تعتبر التوافق محسومًا إذا كانت قيمة أساسية مجهولة. إذا تعذر تأكيد الجهد أو تصنيف الحمل أو تخطيط الأطراف أو نوع الإشارة أو أبعاد القناة، فقارن الملصقات والقياسات الفعلية قبل الاختيار أو التركيب.

مواصفات شريط LED التي تتحكم في التوافق

مواصفات شريط LED هي نقطة البداية لكل قرار توافق، لأنها تحدد المتطلبات الكهربائية والإشارية والميكانيكية التي يجب أن تستوفيها الملحقات. لا تختَر مزود الطاقة أو الموصل أو جهاز التحكم أو القناة قبل معرفة هذه المواصفات.

أهم السمات هي الجهد، والقدرة لكل متر، وعرض لوحة الشريط، وعدد الأطراف ووظائفها، ونوع اللون أو الإشارة، ونقاط القطع، وأبعاد القناة. كل سمة تغلق جزءًا مختلفًا من قرار التوافق؛ لذلك لا يعوّض تطابق سمة واحدة عدم تطابق سمة أخرى.

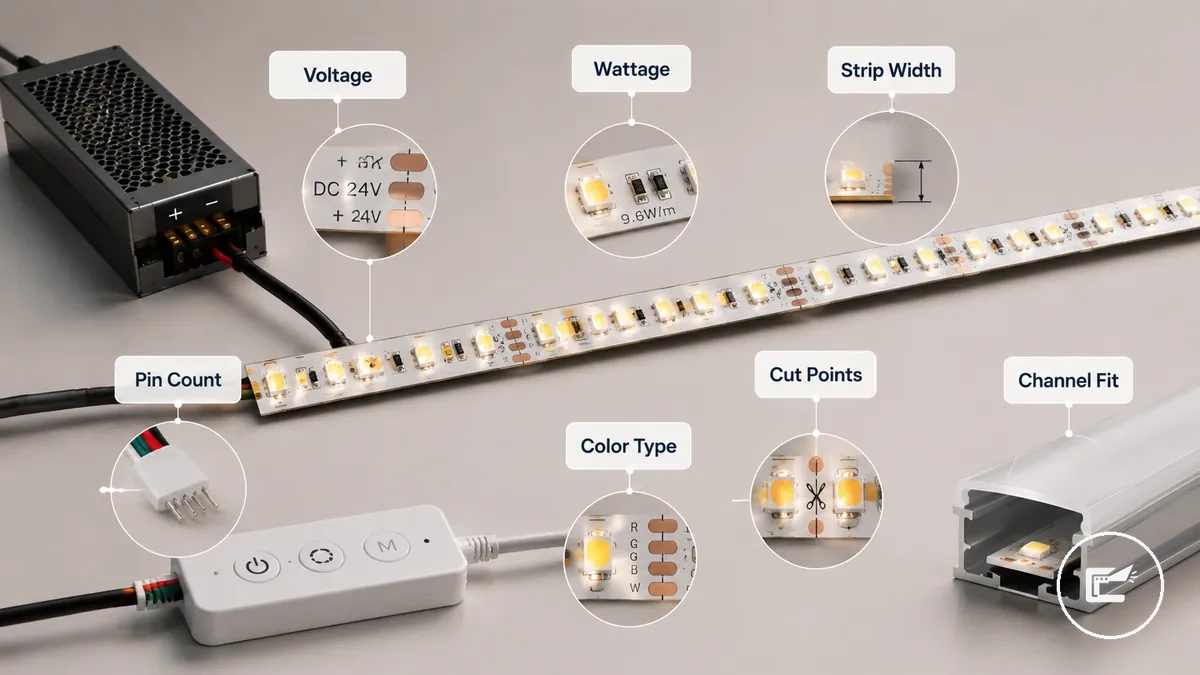

توضح الصورة مواضع العلامات والسمات التي ينبغي البحث عنها على الشريط قبل مقارنة الملحقات.

يمكن قراءة المواصفات كخريطة قرار: كل قيمة على الشريط تقابل شرطًا يجب أن يطابقه مكوّن آخر في النظام.

تُشرح وظائف الملحقات بتفصيل أوسع في شرح قطع الملحقات؛ وهنا يقتصر التركيز على القيم التي تغيّر قرار التوافق.

• الجهد: يجب أن يطابقه مزود الطاقة، وأن يكون ضمن الجهد الذي يدعمه جهاز التحكم.
• القدرة لكل متر: مع طول الشريط تحدد الحمل الكهربائي الذي يجب أن يتحمله مزود الطاقة وجهاز التحكم.
• عرض لوحة الشريط (PCB): يحدد فتحة الموصل المطلوبة ويؤثر في العرض الداخلي للقناة.
• عدد الأطراف ووظائفها: يحدد تخطيط الموصل والقنوات أو خطوط البيانات التي يجب أن يدعمها جهاز التحكم.
• نوع اللون أو الإشارة: يميز بين أحادي اللون وCCT وRGB وRGBW والأنظمة القابلة للعنونة ومتطلبات التحكم لكل منها.
• نقاط القطع ووسادات النحاس: تحدد أين يمكن فصل الشريط وأين يجب أن تلامس الموصلات أو أسلاك اللحام.
• ملاءمة القناة: تعتمد على عرض الشريط وارتفاع مكوناته ونقاط التوصيل وخلوص ناشر الضوء داخل مقطع القناة.

مطابقة الجهد والقدرة ومزود الطاقة

يعتمد توافق شريط LED مع مزود الطاقة على خطوتين: مطابقة الجهد الاسمي أولًا، ثم التأكد من أن قدرة مزود الطاقة تتحمل الحمل الكهربائي للشريط. لا تعوّض السعة الأعلى عدم تطابق الجهد؛ فمزود طاقة بقدرة كبيرة لكنه بجهد غير مطابق يظل غير مناسب للشريط.

يُحسب الحمل من القدرة لكل متر (واط/م) مضروبة في طول الشريط المثبت. لذلك قد يتطلب شريطان بالطول نفسه مزودَي طاقة مختلفين إذا اختلف استهلاكهما لكل متر.

بعد تأكيد الجهد، قارن الحمل المحسوب بقدرة الخرج المتاحة. يجب أن يدعم مزود الطاقة الحمل ضمن حدوده المقننة، مع مراعاة أي هامش قدرة أو خفض حمل يحدده المصنع وظروف الحرارة والتهوية؛ لا توجد نسبة واحدة تصلح لكل مزودات الطاقة.

مثال القرار بسيط: إذا زادت القدرة لكل متر مع ثبات الطول، زاد الحمل الكلي المطلوب. لذلك يكون معيار الاختيار هو بيانات الشريط والحمل المحسوب، لا طول الشريط وحده.

تربط المقارنة التالية بين كل مُدخل وبين القرار الذي يغيّره في مطابقة الطاقة.

المُدخل	ما يجب التحقق منه	لماذا هو مهم	قاعدة القرار
الجهد	جهد الشريط وخرج مزود الطاقة	يحدد المطابقة الكهربائية الأساسية	يجب أن تتطابق قيمة الجهد
القدرة لكل متر (واط/م)	استهلاك الشريط لكل وحدة طول	يدخل مباشرة في حساب الحمل	استخدم القيمة المكتوبة على الشريط أو مواصفاته
طول الشريط الإجمالي	الطول الذي سيعمل فعليًا	يضاعف استهلاك القدرة لكل متر	استخدم الطول المثبت، لا طول اللفة الاسمي
الحمل الكلي	القدرة لكل متر × الطول	يمثل الطلب الكهربائي المتوقع	قارن الناتج بقدرة مزود الطاقة
قدرة مزود الطاقة	قدرة الخرج المقننة	تحدد ما إذا كان المزود يتحمل الحمل	يجب ألا يكون الحمل أعلى من الحد المسموح
هامش القدرة	السعة المتبقية فوق الحمل	قد يساعد على تجنب التشغيل عند الحد الأقصى	اتبع خفض الحمل أو الهامش المحدد للمزود وظروف التركيب

إذا كان مزود الطاقة سيعمل قريبًا من حد قدرته، تصبح الحرارة والتهوية وحدود التشغيل المحددة للمكوّن أكثر أهمية. تُشرح اعتبارات السلامة الأوسع في سلامة الطاقة والحرارة.

هذا القسم يحدد توافق الجهد والحمل. أما اختيار نوع مصدر الطاقة نفسه فيُناقش في مقارنة طرق الطاقة.

مطابقة شرائط LED 12V و 24V

تتطلب شرائط 12V مزود طاقة وأجهزة تحكم تدعم 12V، وتتطلب شرائط 24V مكونات تدعم 24V. لا يجوز تبديل فئتي الجهد لمجرد تشابه الموصل أو شكل الشريط.

عند نفس القدرة ونفس طول المسار، يحتاج نظام 24V إلى نحو نصف التيار الذي يحتاجه نظام 12V، ولذلك يكون عادة أقل حساسية لهبوط الجهد على المسار نفسه. تبقى حدود الطول الفعلية مرتبطة بتصميم الشريط ومقطع السلك ونقاط التغذية والحمل.

توضح المقارنة الفرق الذي يؤثر فعليًا في قرار التوافق: فئة الجهد أولًا، ثم سلوك المسار تحت الحمل.

شريط LED 12V	شريط LED 24V
يتطلب خرج مزود طاقة 12V ومكونات تحكم متوافقة مع 12V	يتطلب خرج مزود طاقة 24V ومكونات تحكم متوافقة مع 24V
تيار أعلى عند القدرة نفسها؛ لذلك قد يظهر هبوط الجهد أسرع في المسارات المتشابهة	تيار أقل عند القدرة نفسها؛ لذلك يكون عادة أقل حساسية لهبوط الجهد في المسار المتشابه
تحقق من الجهد والحمل وطول المسار قبل التركيب	تحقق من الجهد والحمل وطول المسار قبل التركيب

القدرة لكل متر وهامش طاقة مزود الطاقة

تحول القدرة لكل متر طول الشريط إلى حمل كهربائي قابل للحساب. القدرة الإجمالية = القدرة لكل متر × طول الشريط؛ وهذا هو الحد الأدنى من المعلومات اللازمة لمقارنة الحمل بسعة مزود الطاقة.

يعرض الجدول الصيغة ومثالًا توضيحيًا فقط. لا يفترض المثال نسبة احتياطية عالمية، لأن هامش القدرة المناسب قد يتغير مع تصميم مزود الطاقة وحرارة التشغيل وتعليمات المصنع.

طول الشريط	القدرة لكل متر (واط/م)	الحمل المقدر	قرار حجم مزود الطاقة
قيمة الطول	قيمة واط/م	طول الشريط × واط/م	يجب أن تدعم قدرة مزود الطاقة الحمل المحسوب
مثال توضيحي: 5 م	مثال توضيحي: 10 واط/م	50 واط قدرة إجمالية	قارن 50 واط بقدرة المزود ثم طبّق هامش القدرة أو خفض الحمل المحدد للمكوّن

مثال: شريط بطول 5 م وقدرة 10 واط/م يستهلك نظريًا 50 واط عند تشغيل الطول كله وفق هذا التصنيف. إذا كانت سعة مزود الطاقة معطاة بالأمبير، فيمكن تحويلها إلى قدرة باستخدام القدرة = الجهد × التيار.

قارن القدرة المتاحة بالحمل المحسوب، ثم راجع حد التشغيل المستمر وخفض الحمل إن كان محددًا في مواصفات مزود الطاقة. لا تحوّل نسبة احتياطية شائعة إلى قاعدة ثابتة لكل المنتجات.

انخفاض الجهد وحدود طول المسار

يزداد احتمال هبوط الجهد مع زيادة المسافة والمقاومة والتيار. قد يكون الجهد الاسمي وقدرة مزود الطاقة صحيحين، ومع ذلك تظهر نهاية الشريط أضعف إذا أصبح الهبوط على المسار مؤثرًا. أهم العوامل هنا هي طول المسار، التيار، مقاومة الموصل، ومقطع السلك أو مسارات النحاس.

استخدم مؤشرات الأداء التالية كإشارات تدعو إلى القياس أو إعادة تقييم المسار؛ فهي لا تثبت سببًا واحدًا بمفردها.

• طول المسار: كلما زادت المسافة التي يمر خلالها التيار زادت فرصة تراكم الهبوط.
• جهد النظام: عند القدرة نفسها، يقل التيار في 24V مقارنةً بـ12V، ما يساعد عادةً في المسارات الأطول المتشابهة.
• سحب التيار: التيار الأعلى يزيد هبوط الجهد على المقاومة نفسها.
• فقدان السطوع: انخفاض الإضاءة تدريجيًا نحو نهاية الشريط قد يشير إلى هبوط جهد، لكنه يحتاج إلى تحقق.
• عدم تجانس التعتيم أو اللون: التغير على امتداد المسار قد يرتبط بتوزيع الجهد أو الحمل أو التوصيلات.
• مقطع السلك ونقاط التغذية: قد يلزم مسار موصل أقل مقاومة أو تغذية من نقاط إضافية وفق طول الشريط وتصميمه.

لا يوجد حد طول واحد يصلح لكل شرائط LED؛ فالحد العملي يتغير مع الجهد والقدرة لكل متر وتصميم الشريط ومقطع السلك وطريقة التغذية. إذا ظهر اختلاف واضح في السطوع أو التحكم، افحص المسار والتوصيلات قبل افتراض أن المشكلة من الملحق نفسه. للاعتبارات الحرارية والكهربائية الأوسع، راجع سلامة الطاقة والحرارة.

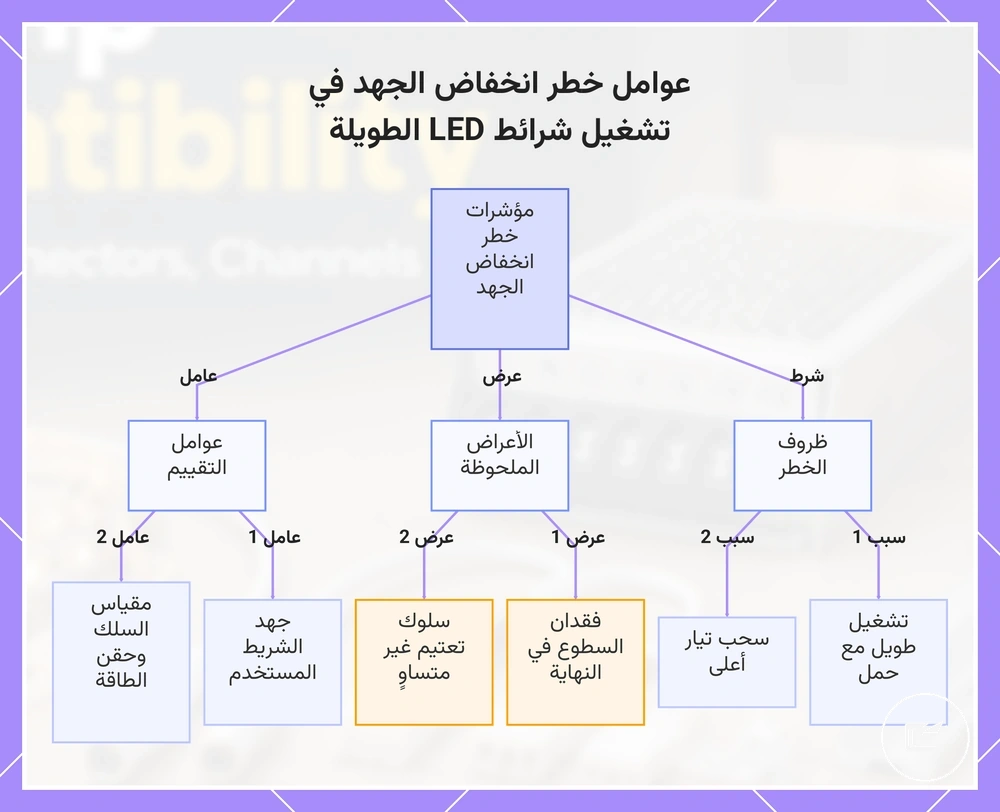

يوضح هذا المخطط ظروف الخطر والأعراض الملحوظة وعوامل التقييم التي تشير إلى مشاكل توافق انخفاض الجهد بسبب تشغيل شرائط LED الطويلة.

توافق الموصلات وكابلات التمديد

يتحقق توافق الموصل عندما تتطابق واجهته مع شريط LED ميكانيكيًا وكهربائيًا. يجب مطابقة عرض لوحة الشريط، وعدد الأطراف، ومواضع وسادات النحاس، والقطبية، ونوع التلامس؛ فالتركيب الشكلي وحده لا يضمن اتصالًا صحيحًا.

قارن الموصل بوسادات الشريط الفعلية قبل الشراء أو الإغلاق النهائي. قد يدخل الشريط في فتحة الموصل لكنه يفشل في التلامس إذا اختلف عدد الأطراف أو تباعد الوسادات أو اتجاه القطبية.

يسهل تقييم توافق الموصلات وكابلات التمديد عند تحديد نقاط الملاءمة المرئية قبل مقارنة المنتجات. تبرز الصورة أدناه السمات التي تحدد عادةً ما إذا كان موصل الشريط أو سلك التمديد يمكنه المحاذاة مع شريط LED بشكل صحيح.

قد يغيّر الطلاء المقاوم للماء طريقة التلامس، وقد تزيد كابلات التمديد الطويلة هبوط الجهد أو تؤثر في الإشارة إذا كان الشريط ينقل بيانات. لذلك يجب أن يكون الموصل مصممًا لنوع سطح الشريط وأن تحافظ التوصيلات على القطبية ومسارات الإشارة كما يحددها الشريط.

تلخّص المقارنة التالية فحوص الملاءمة والاستمرارية. هذا القسم يختص بالاختيار؛ أما تنفيذ القطع والوصل فيُشرح في قطع ووصل الشرائط.

عامل الموصل	شرط المطابقة	الخطر في حالة الخطأ	تحقق قبل الشراء
عرض الشريط	حجم الموصل يطابق عرض الشريط	ضعف الملاءمة الفيزيائية	قارن أبعاد الشريط والموصل
عدد الأطراف	مواضع الأطراف تطابق تخطيط الشريط	مشاكل استمرارية الإشارة	تحقق من تكوين الأطراف
وسادات النحاس	نقاط التلامس تصطف بشكل صحيح	تلامس كهربائي غير كامل	تحقق من ترتيب الوسادات
القطبية	مسارات الموجب والسالب متحاذية	قد لا يعمل التوصيل كما هو مقصود	تأكد من علامات القطبية
الطلاء المقاوم للماء	الموصل يناسب نوع سطح الشريط	جودة تلامس منخفضة	تحقق من توافق الطلاء
طول التمديد	طول الكابل يناسب التطبيق	هبوط جهد أو ضعف إشارة محتمل، بحسب نوع الشريط وطول المسار	راجع طول المسار والحمل ونوع الإشارة ومقطع السلك

عرض الشريط وعدد الأطراف ونوع التلامس

يجب أن يصطف الموصل مع الشريط في خمسة أشياء: عرض PCB، عدد الأطراف، تباعد الوسادات، القطبية، ونوع التلامس. لا يكفي تطابق العرض إذا كانت نقاط التلامس لا تقع فوق وسادات النحاس أو كان ترتيب القطبية مختلفًا.

يوضح الجدول السمات التي يمكن التحقق منها بصريًا أو بالقياس قبل إغلاق الموصل.

السمة	ما يجب مقارنته	تأثير التوافق
عرض الشريط	عرض PCB وحجم فتحة الموصل	يؤثر على الملاءمة الفيزيائية وقبضة الموصل
عدد الأطراف	عدد نقاط تلامس الموصل وأطراف الشريط	يؤثر على المحاذاة واستمرارية الإشارة
تباعد الوسادات	مسافة وموضع وسادات النحاس	قد يؤثر على محاذاة التلامس
علامات القطبية	مؤشرات اتجاه الموجب والسالب	يساعد في الحفاظ على استمرارية التلامس عند المحاذاة الصحيحة
نوع التلامس	أسلوب التلامس وطريقة تعشيق الوسادة	قد يؤثر على جودة التلامس الكهربائي

إذا كان الشريط مطليًا أو بعرض غير شائع، فتحقق من أن آلية الموصل تصل فعليًا إلى النحاس وأن فتحة الموصل تستوعب سماكة الشريط. لا تفترض التوافق من عرض الشريط وحده.

موصلات شريط إلى شريط، وشريط إلى سلك، وسلك إلى سلك

اختر تنسيق الموصل بحسب المسار المطلوب: شريط إلى شريط للاستمرار المباشر، وشريط إلى سلك للانتقال إلى كابل، وسلك إلى سلك لتمديد الكابل. بعد اختيار التنسيق، تبقى القطبية وعدد الأطراف والمحاذاة شروطًا مستقلة للتوافق.

تقارن المصفوفة المهمة التي يؤديها كل نوع بالشرط الذي يجب أن يبقى محفوظًا عبر الوصلة.

نوع الموصل	مهمة التوصيل	الشرط المطلوب
موصل شريط إلى شريط	يصل قسمًا من شريط LED مباشرة بقسم آخر من الشريط	يجب أن تتوافق محاذاة الأطراف واستمرارية القطبية وسمات الشريط المطابقة
موصل شريط إلى سلك	يصل شريط LED بسلك رئيسي أو مسار تمديد	يجب أن تتطابق محاذاة الأطراف والقطبية مع نقاط توصيل الشريط
موصل سلك إلى سلك	يصل أقسام الكابلات داخل مسار التمديد	يجب أن تحافظ توصيلات الأسلاك على استمرارية القطبية عبر مسار الدائرة

نوع الموصل يحدد شكل مسار التوصيل، لا التوافق الكامل. لتنفيذ الوصلات عمليًا، راجع قطع ووصل الشرائط.

موصلات الزوايا وطول كابل التمديد

في الزوايا والتمديدات، يجب أن يحافظ المسار على اتجاه الأطراف والقطبية والاستمرارية بعد تغيير الاتجاه أو إضافة كابل. شكل موصل الزاوية وحده لا يكفي إذا كان ترتيب الأطراف أو عرض الشريط مختلفًا.

استخدم الفحوص التالية قبل اعتماد وصلة زاوية أو كابل تمديد.

• اتجاه الزاوية: تأكد من أن موصل الزاوية على شكل L يتبع المسار المطلوب دون قلب ترتيب نقاط التلامس.
• عدد الأطراف: يجب أن يساوي عدد نقاط تلامس الموصل عدد أطراف الشريط وأن تتطابق وظائفها.
• عرض الشريط: يجب أن تستوعب فتحة الموصل عرض PCB وسماكة الشريط الفعلية.
• نصف قطر الانحناء والموضع: لا تُجبر الشريط أو الموصل على انحناء أضيق من المسموح به في تصميمه.
• قطبية التمديد: حافظ على الموجب والسالب، وعلى خطوط البيانات عند وجودها، عبر كامل المسار.
• طول التمديد: كل زيادة في المسافة تضيف مقاومة؛ راجع هبوط الجهد، ومع الشرائط القابلة للعنونة راجع سلامة الإشارة أيضًا.

إذا تغير الاتجاه أو زاد طول المسار، أعد فحص التوافق الكهربائي بعد التعديل بدل الاعتماد على نجاح الوصلة القصيرة. لخطوات التنفيذ، راجع قطع ووصل الشرائط.

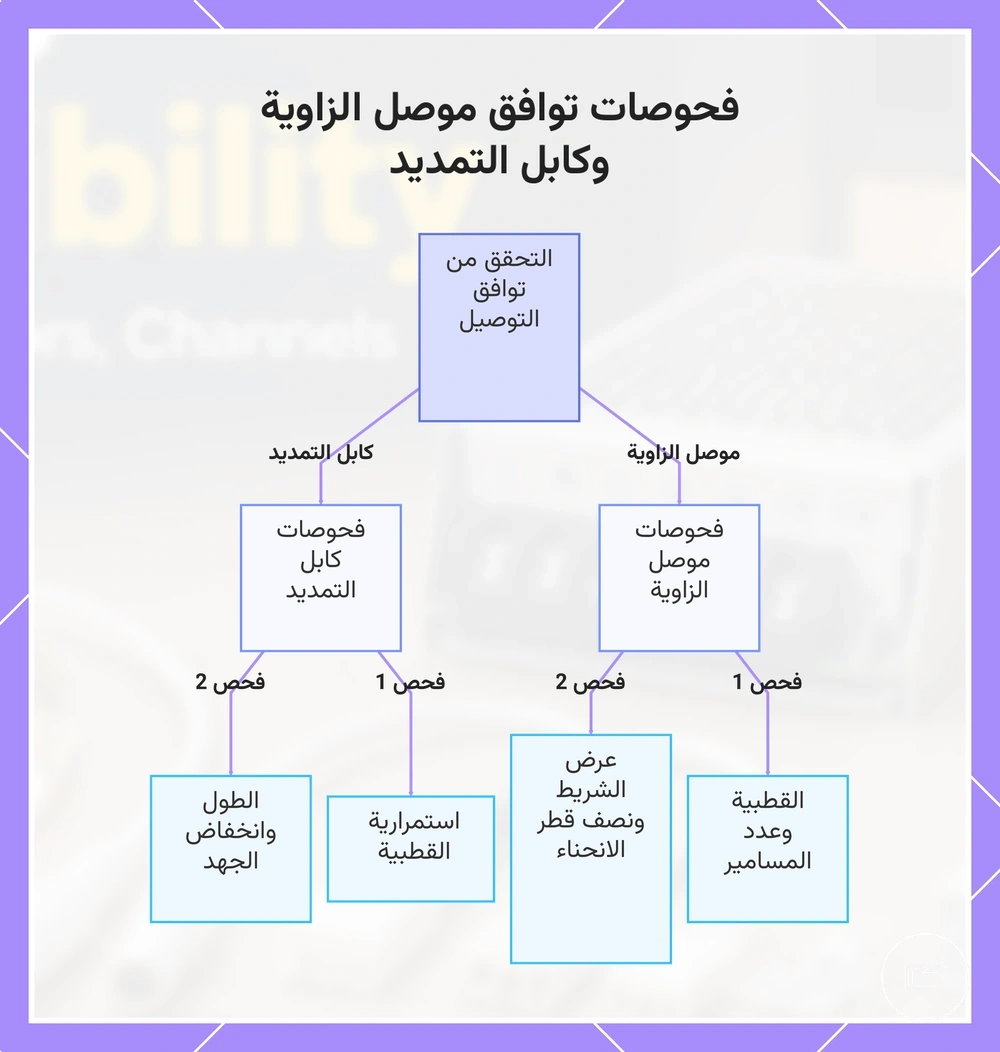

يعرض هذا المخطط فحوصات التحقق الرئيسية لضمان توافق موصلات الزاوية وكابلات التمديد في أنظمة شرائط LED، مع التركيز على الاتجاه والقطبية وعدد الأطراف والملاءمة الفيزيائية وظروف انخفاض الجهد.

توافق جهاز التحكم مع نوع شريط LED

يتوافق جهاز التحكم عندما يدعم جهد الشريط، نوع اللون أو القنوات، بروتوكول الإشارة، والحمل الكهربائي. قد يتطابق الجهد وعدد الأطراف ومع ذلك يفشل التحكم إذا كانت القنوات أو الإشارة مختلفة.

يوضع جهاز التحكم عادة بين مزود الطاقة والشريط في الأنظمة التي تحتاج تعتيمًا أو مزج ألوان أو بيانات تحكم. وتختلف متطلباته بين الشريط أحادي اللون، والأبيض القابل للضبط، وRGB، وRGBW، والشرائط القابلة للعنونة. تُشرح أدوار المكونات العامة في شرح قطع الملحقات.

مطابقة الجهد وحدها ليست دليل توافق. يجب أن يتطابق أيضًا نوع الخرج وترتيب القنوات والقطبية أو خط البيانات مع تصميم الشريط.

يربط الجدول نوع الشريط بمتطلبات جهاز التحكم وبأكثر نقاط عدم التطابق أهمية عند التحقق.

نوع الشريط	متطلبات جهاز التحكم	عدم التطابق الشائع	الفحص
أحادي اللون	جهاز تحكم بتعتيم متوافق أو وحدة تحكم	خرج جهاز التحكم لا يتطابق مع طريقة التحكم في الشريط	تحقق من توافق الجهد والحمل والتحكم
أبيض قابل للضبط	جهاز تحكم يدعم قنوات بيضاء قابلة للضبط	دعم القناة يختلف عن تصميم الشريط	تحقق من تكوين القناة وعدد الأطراف
RGB	جهاز تحكم يدعم قنوات ألوان RGB	عدم تطابق قناة اللون	تحقق من خرج القناة ومحاذاة الأطراف
RGBW	جهاز تحكم يدعم خرج قناة RGBW	دعم القناة البيضاء مفقود أو غير متوافق	تحقق من عدد القنوات وخرج التحكم
قابل للعنونة	جهاز تحكم يدعم بروتوكول البيانات الذي يستخدمه الشريط	البروتوكول أو اتجاه البيانات أو الجهد المنطقي غير متوافق	تحقق من نوع البروتوكول واتجاه البيانات والجهد المدعوم

بعد مطابقة الإشارة، قارن تصنيف التيار أو القدرة بالحمل الفعلي. في أجهزة التحكم متعددة القنوات، تحقق من الحد الإجمالي وحد كل قناة عندما تحدده مواصفات الجهاز.

نوع اللون وعدد الأطراف وإشارة التحكم

يعطي عدد الأطراف مؤشرًا على بنية الشريط، لكنه لا يكفي وحده. في الشرائط التناظرية يرتبط العدد عادةً بعدد قنوات اللون مع طرف مشترك، بينما تستخدم الشرائط القابلة للعنونة خط بيانات وقد تستخدم خطوطًا إضافية حسب البروتوكول.

توضح المقارنة الأنماط الشائعة فقط؛ التخطيط المطبوع على الشريط ووثائق جهاز التحكم هما المرجع النهائي لأن بعض التصاميم تختلف.

نوع الشريط	ترتيب الأطراف الشائع	متطلبات جهاز التحكم	قاعدة التوافق
أحادي اللون	طرفان عادةً (+/−)	خرج أحادي القناة أو تعتيم متوافق	طابق الجهد والقطبية وطريقة التعتيم
أبيض قابل للضبط (CCT)	3 أطراف عادةً في الأنظمة التناظرية ذات الطرف المشترك	جهاز تحكم لقناتَي الأبيض	طابق الطرف المشترك وترتيب القناتين والجهد
RGB	4 أطراف عادةً في الشرائط التناظرية	جهاز تحكم RGB	طابق الطرف المشترك وترتيب R/G/B والجهد
RGBW	5 أطراف عادةً في الشرائط التناظرية	جهاز تحكم RGBW	طابق الطرف المشترك وترتيب R/G/B/W والجهد
قابل للعنونة	3 أطراف شائعة للطاقة والأرضي والبيانات؛ وبعض البروتوكولات تستخدم خطًا إضافيًا	جهاز تحكم يدعم بروتوكول الشريط	طابق البروتوكول واتجاه البيانات والجهد وترتيب التوصيل

تدل هذه الأعداد على تكوينات شائعة وليست معيارًا عالميًا لكل شريط. إذا اختلفت العلامات المطبوعة أو ترتيب الوسادات، فاتبع تخطيط الشريط وجهاز التحكم بدل الاعتماد على عدد الأطراف وحده.

مطابقة حمل مزود الطاقة وجهاز التحكم

حتى إذا كان مزود الطاقة قادرًا على تشغيل الشريط، قد يصبح جهاز التحكم هو العنصر المحدِّد. يجب أن يدعم جهاز التحكم نفس الجهد وأن تكون حدود تياره أو قدرته، الإجمالية ولكل قناة عند تحديدها، كافية للحمل المتصل.

قارن الحمل الفعلي بحد جهاز التحكم، لا بقدرة مزود الطاقة وحدها.

مثال حسابي: حمل الشريط 48 واط، وحد جهاز التحكم 60 واط، وقدرة مزود الطاقة 100 واط. من ناحية القدرة الإجمالية فقط، يستوعب جهاز التحكم حمل 48 واط لأن 60 واط أعلى منه؛ لكن يلزم أيضًا التحقق من الجهد وحدود القنوات إن كانت موجودة.

لا يكفي الحد الإجمالي إذا كان للجهاز حد مستقل لكل قناة. قد يبقى الحمل الكلي ضمن التصنيف بينما تتجاوز قناة واحدة حدها، خصوصًا في أنظمة الألوان متعددة القنوات. عند الاقتراب من الحدود المقننة، راجع متطلبات الحرارة وخفض الحمل في مواصفات الجهاز. للاعتبارات الأوسع، راجع سلامة الطاقة والحرارة.

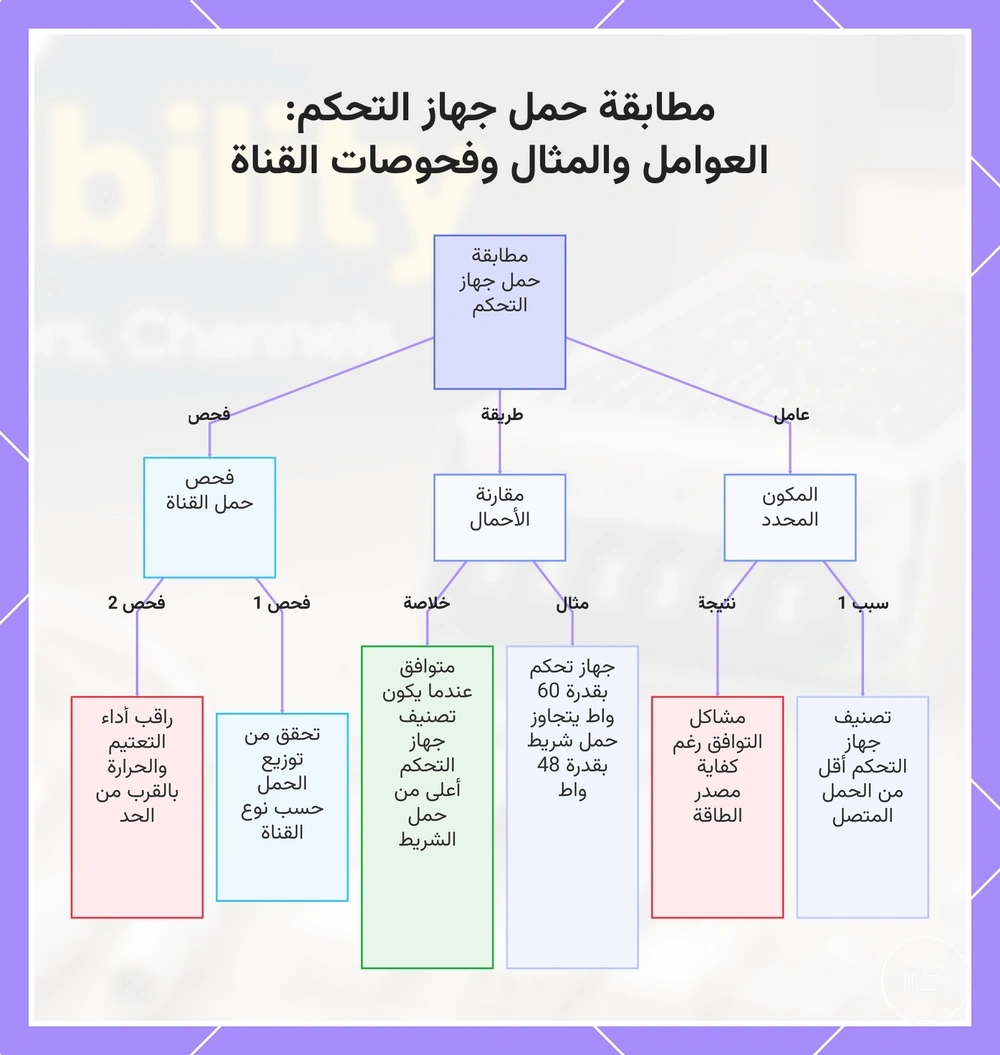

يوضح هذا المخطط العوامل الرئيسية لمطابقة حمل جهاز التحكم مع مصدر الطاقة وحمل الشريط، بما في ذلك مثال لمقارنة الأحمال وفحوصات حمل كل قناة.

ملاءمة القناة وناشر الضوء لشرائط LED

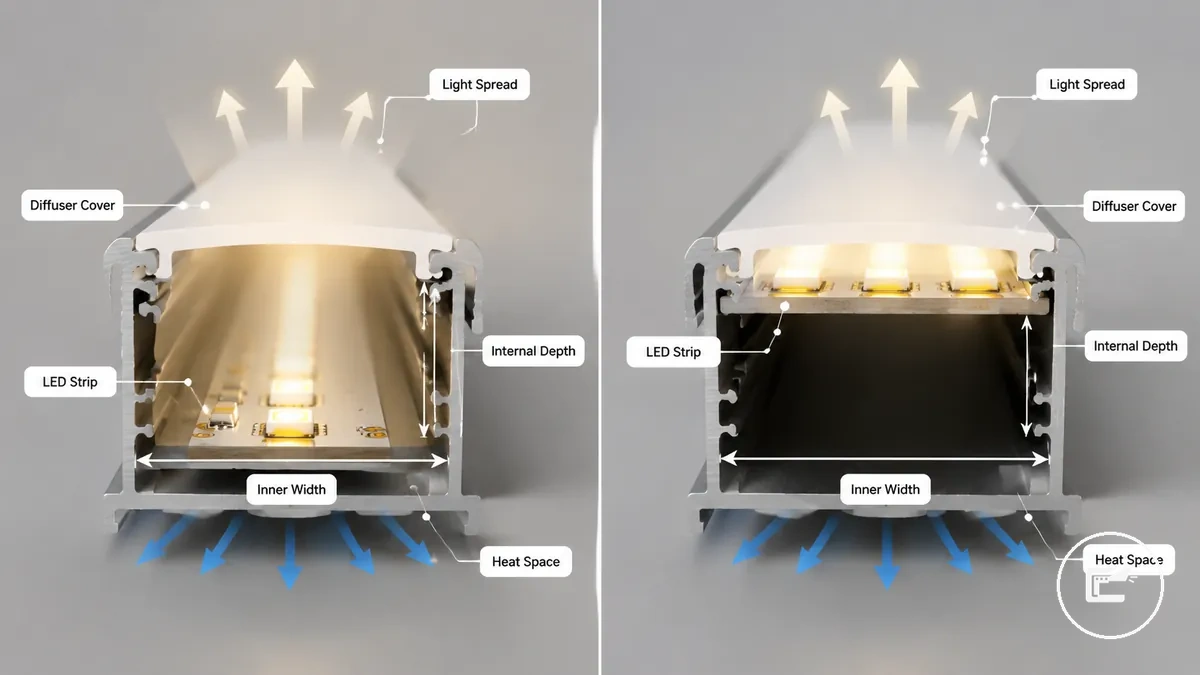

تتوافق قناة الألمنيوم وناشر الضوء مع شريط LED عندما تستوعب الأبعاد الفعلية للشريط والتوصيلات وتترك خلوصًا يسمح بإغلاق الناشر دون ضغط على مكونات LED. المعياران الأساسيان هما العرض الداخلي والعمق الداخلي، ثم تأتي كثافة LED وشكل الناشر لتحديد تجانس الضوء.

يجب أن يكون العرض الداخلي أكبر من عرض لوحة الشريط بما يكفي لإدخالها دون انضغاط، وأن يسمح العمق بارتفاع مصابيح LED وسماكة اللاصق والتوصيلات المحلية وبتركيب ناشر الضوء. تؤثر مادة القناة والتهوية وظروف التثبيت أيضًا في تبديد الحرارة.

يسهل تقييم ملاءمة القناة وناشر الضوء لشرائط LED عندما تكون علاقة المقطع العرضي بين العرض والعمق وخلوص ناشر الضوء ومساحة الحرارة مرئية. توضح الصورة أدناه كيفية تفاعل هذه السمات داخل مقطع القناة.

قد ينجح الشريط في اختبار العرض لكنه يظل غير مناسب إذا كان قريبًا جدًا من ناشر الضوء. كلما قل الخلوص، قد تصبح نقاط LED الفردية أكثر وضوحًا؛ وكلما زاد الخلوص قد يتحسن المزج الضوئي، لكن النتيجة تعتمد أيضًا على كثافة LED وعتامة الناشر وشكله. للاعتبارات الحرارية الأوسع، راجع سلامة الطاقة والحرارة.

يربط الجدول أبعاد القناة وخصائص الشريط بالنتيجة التي يجب التحقق منها قبل التثبيت.

عامل القناة	حالة الشريط	التأثير على الملاءمة أو الضوء	الفحص
العرض الداخلي	عرض PCB أقل من العرض الداخلي مع خلوص للتركيب	يحدد ما إذا كان الشريط يدخل القناة دون ضغط	قِس العرضين الفعليين قبل الشراء
العمق الداخلي	مساحة رأسية تكفي لارتفاع LED واللاصق والناشر	تؤثر في إغلاق الناشر ووضوح النقاط الضوئية	تحقق من العمق والخلوص فوق أعلى مكوّن
مقطع ناشر الضوء	شكل الناشر وطريقة تثبيته	يؤثر في الملاءمة وانتشار الضوء	طابق الناشر مع مقطع القناة نفسه
كثافة LED	تركيز أعلى لمصابيح LED	قد يغير رؤية النقاط الساخنة	قيّم علاقة العمق وناشر الضوء
خلوص اللاصق	قاعدة الشريط وسطح التركيب	قد يؤثر على الجلوس داخل القناة	تأكد من مساحة التركيب المتاحة
مشابك التركيب ومساحة الحرارة	ترتيب تركيب القناة	قد يؤثر على الملاءمة وتبديد الحرارة	راجع ظروف المقطع والتركيب

العرض الداخلي للقناة والعمق وموضع الشريط

قارن القياسات الفعلية لا الاسم التجاري للقناة. العرض الداخلي يجب أن يستوعب عرض PCB دون ضغط، والعمق يجب أن يترك مساحة لارتفاع LED واللاصق والتوصيلات وناشر الضوء.

تجمع المصفوفة القياسات التي تؤثر مباشرة في جلوس الشريط وإغلاق الناشر.

القياس	ما يجب التحقق منه	لماذا هو مهم
العرض الداخلي للقناة	قارن العرض الداخلي بعرض PCB مع خلوص فعلي للتركيب	يساعد في تحديد خلوص الشريط ومساحة الموضع
عرض PCB	تحقق من عرض الشريط مقابل أبعاد القناة	يحدد ما إذا كان الشريط يدخل المقطع دون انثناء أو ضغط
خلوص نقاط اللحام	اترك مساحة حول الأسلاك أو الموصلات عند نقاط التوصيل	قد يؤثر على ظروف الملاءمة المحلية
ارتفاع LED	قارن ارتفاع المكون مع عمق القناة	قد يؤثر على الخلوص الرأسي المتاح
سماكة اللاصق	احسب سماكة الطبقة اللاصقة ضمن الارتفاع الكلي	قد يؤثر على موضع الشريط داخل القناة
عمق القناة	تحقق من عمق المقطع وخلوص الشريط	يساعد في تقييم مساحة الموضع قبل تركيب ناشر الضوء
مسافة مشبك التركيب	تحقق من موضع المشبك والمساحة المتاحة	قد يؤثر على تفاوت الموضع اعتمادًا على تصميم المقطع

لا توجد قيمة خلوص واحدة صالحة لكل القنوات. استخدم أبعاد الشركة المصنعة أو القياس الفعلي، وخاصة حول نقاط اللحام والمشابك، لأن هذه المواضع قد تحتاج مساحة أكبر من جسم الشريط وحده.

عمق ناشر الضوء وانتشار الضوء ومساحة الحرارة

المسافة بين مصابيح LED وناشر الضوء تغيّر مظهر الضوء أكثر مما تغيّر التوافق الكهربائي. الخلوص الضحل قد يجعل النقاط الساخنة أوضح، والخلوص الأكبر قد يحسن المزج، لكن كثافة LED وعتامة الناشر وشكل القناة تحدد النتيجة الفعلية.

توضح المقارنة اتجاه التأثير دون افتراض عمق مثالي عالمي.

خلوص ناشر الضوء	الحالة	النتيجة المحتملة
خلوص ضحل	تكون مصابيح LED قريبة من غطاء ناشر الضوء	قد تكون النقاط الساخنة أكثر وضوحًا، وقد يقل خلوص الغطاء القابل للضغط
خلوص أكبر	مسافة أكبر تفصل مصابيح LED عن غطاء ناشر الضوء	قد يبدو انتشار الضوء أكثر نعومة، اعتمادًا على العتامة وكثافة LED وعمق القناة
حيز حراري محدود	عمق القناة يترك مساحة صغيرة حول الشريط والغطاء	راجع تبديد الحرارة وملاءمة الناشر؛ لا تستنتج الأمان الحراري من الملاءمة الميكانيكية وحدها

فحوصات التوافق قبل التركيب أو الشراء

قبل الشراء أو التركيب، افحص الشريط ومزود الطاقة وجهاز التحكم والموصلات والتمديدات والقناة كنظام واحد. أي عدم تطابق في الجهد أو الحمل أو الأطراف أو القطبية أو الإشارة أو الخلوص يمنع اعتبار المجموعة متوافقة.

استخدم قائمة التحقق كقرار نهائي: حالة «مطابق» تسمح بالانتقال للفحص التالي، أما «غير مؤكد» فتتطلب الرجوع إلى الملصق أو القياس، و«غير مطابق» تتطلب تغيير المكوّن أو التكوين.

إذا كان النظام المركب بالفعل يُظهر وميضًا أو أجزاءً لا تعمل أو تحكمًا غير متساوٍ أو حرارة غير معتادة، فلا تفترض أن شراء ملحق آخر سيحل المشكلة. افحص السبب أولًا، وراجع استكشاف مشكلات التوصيل وإصلاحها عند وجود مشكلة أسلاك أو إشارة غير محلولة.

• الجهد: طابق جهد الشريط مع خرج مزود الطاقة والجهد الذي يدعمه جهاز التحكم.
• قدرة مزود الطاقة: احسب الحمل من القدرة لكل متر × الطول، ثم تحقق من أن المزود يدعمه ضمن حدوده المقننة.
• تصنيف جهاز التحكم: تحقق من الجهد والحد الإجمالي وحد كل قناة عند تحديده.
• عرض الموصل: طابق فتحة الموصل مع عرض PCB وسماكة الشريط الفعلية.
• عدد الأطراف ووظائفها: لا تكتفِ بالعدد؛ طابق ترتيب الأطراف ووسادات النحاس.
• القطبية والإشارة: حافظ على الموجب والسالب واتجاه البيانات أو ترتيب القنوات عند وجودها.
• طول التمديد: راجع هبوط الجهد، ومع الإشارات الرقمية راجع سلامة البيانات أيضًا.
• حجم القناة: تحقق من العرض الداخلي والعمق ومساحة نقاط التوصيل والمشابك.
• خلوص ناشر الضوء: يجب أن يغلق الناشر دون ضغط وأن يحقق المظهر الضوئي المطلوب.
• ظروف التركيب والحرارة: راجع حدود المكونات والتهوية إذا اقترب الحمل أو الخلوص من الحدود المقننة.

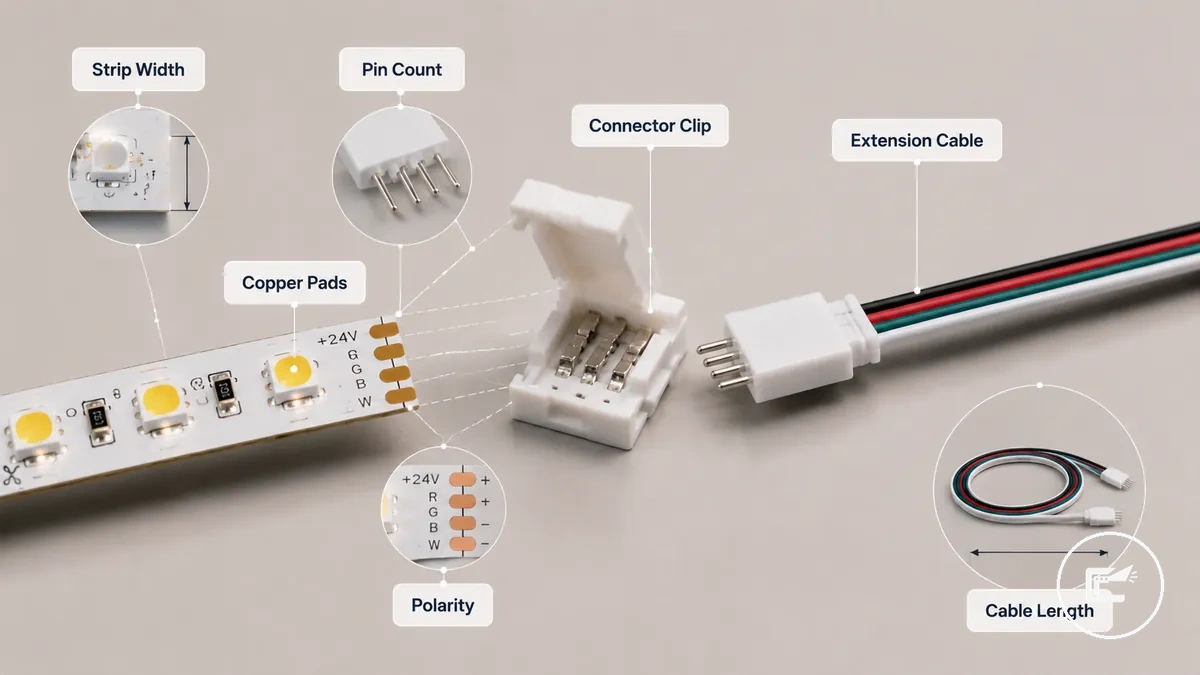

أعد التحقق من النظام بعد استبدال أي مكوّن أو تغيير طول الشريط أو كابل التمديد أو القناة. إذا بقيت قيمة أساسية مجهولة أو كانت التصنيفات قريبة من حدودها، فلا تعتمد على الملاءمة الشكلية. ولمقارنة طرق التغذية نفسها، راجع مقارنة طرق الطاقة.

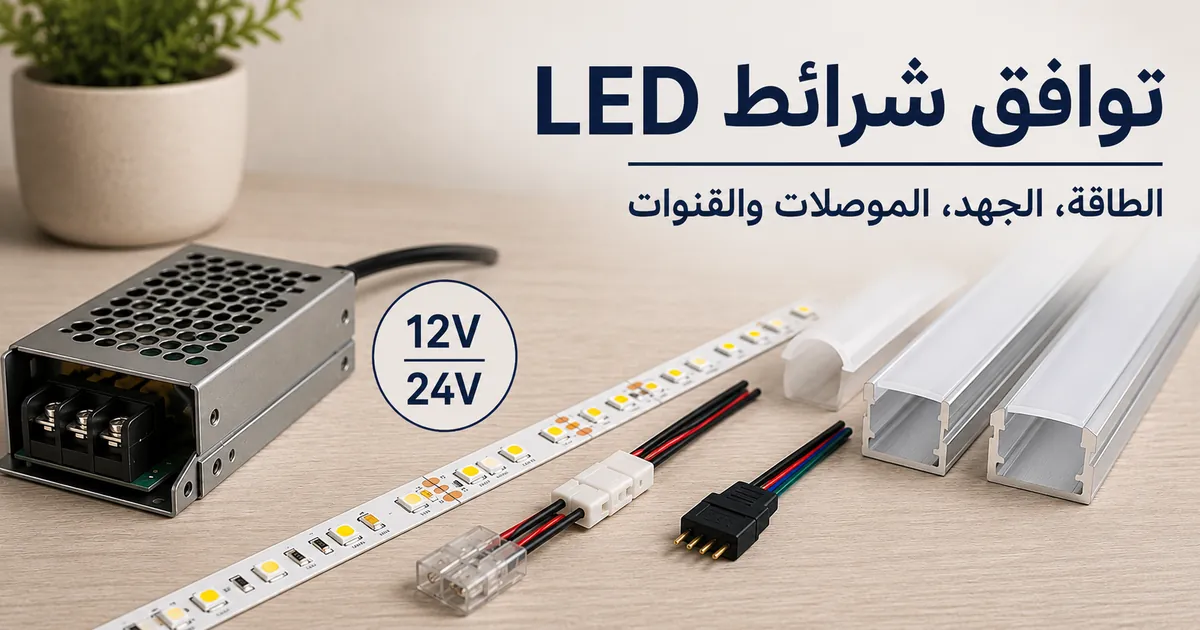

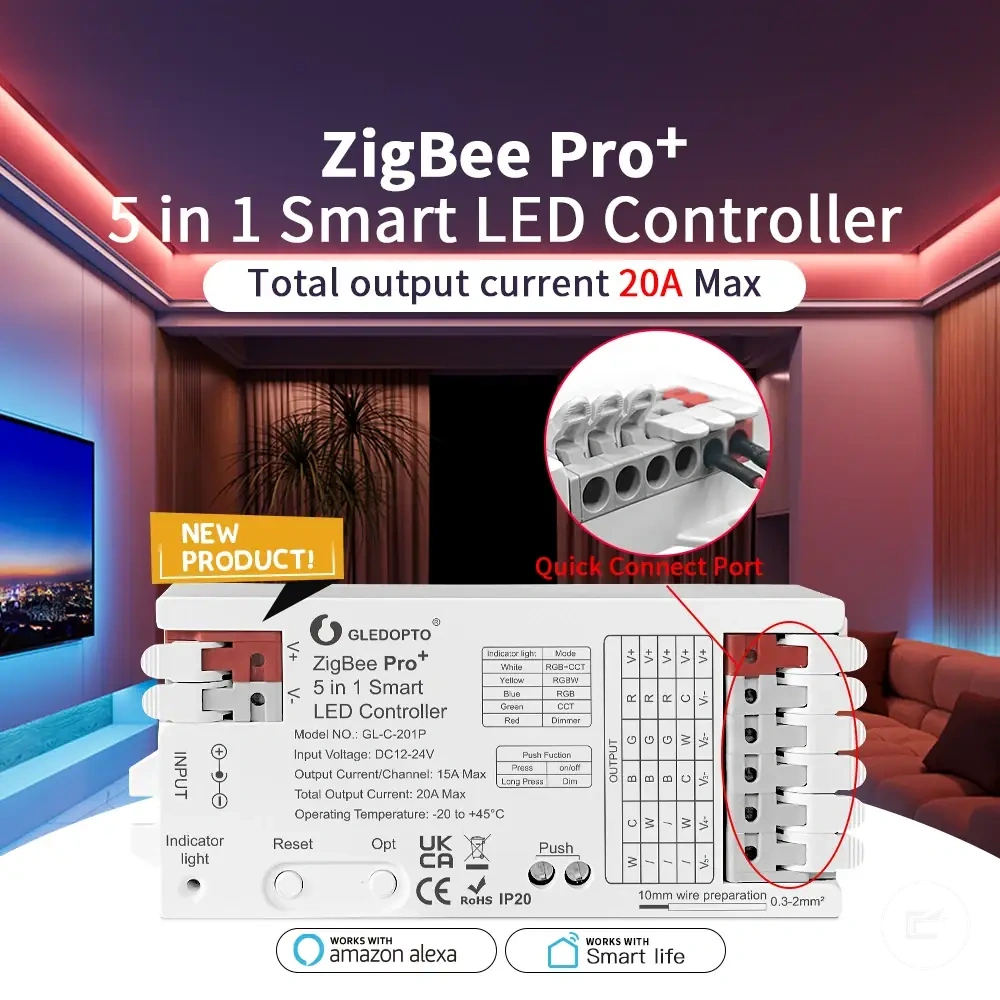

هذه أمثلة لمنتجات مرتبطة بفئات الملحقات المذكورة، وليست ضمانًا للتوافق. طابق الجهد والأبعاد وعدد الأطراف ونوع الإشارة مع نظامك قبل الانتقال إلى تفاصيل أي منتج.

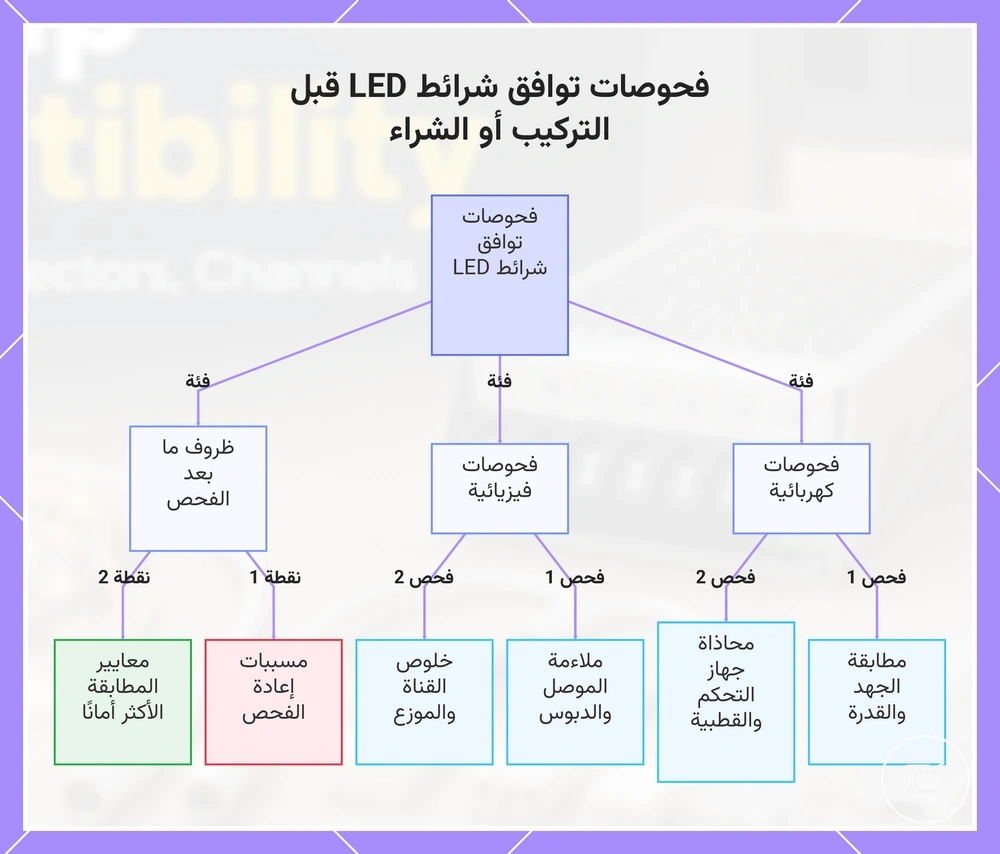

يلخص المخطط الفحوص الكهربائية والفيزيائية التي يجب أن تبقى متوافقة قبل اعتماد التركيب.
