Compatibilité des rubans LED : alimentation, connecteurs, contrôleurs et profilés

Pour vérifier la compatibilité d’un ruban LED, commencez par ses spécifications : la tension de l’alimentation doit être identique à la tension nominale du ruban, et le contrôleur doit accepter cette tension. Calculez ensuite la charge avec W/m × longueur, puis faites correspondre le connecteur (largeur, broches, polarité et plages de contact), le contrôleur (canaux et signal) et le profilé (dimensions et dégagement du diffuseur). Une pièce qui s’insère physiquement n’est donc pas forcément compatible électriquement.

La vérification part toujours des spécifications du ruban, puis suit la chaîne alimentation → commande → connexion → support physique. Les accessoires pour rubans LED et éclairage de placards doivent être évalués comme un système : si une relation reste incertaine, confirmez-la sur la fiche technique du composant avant l’installation ou l’achat.

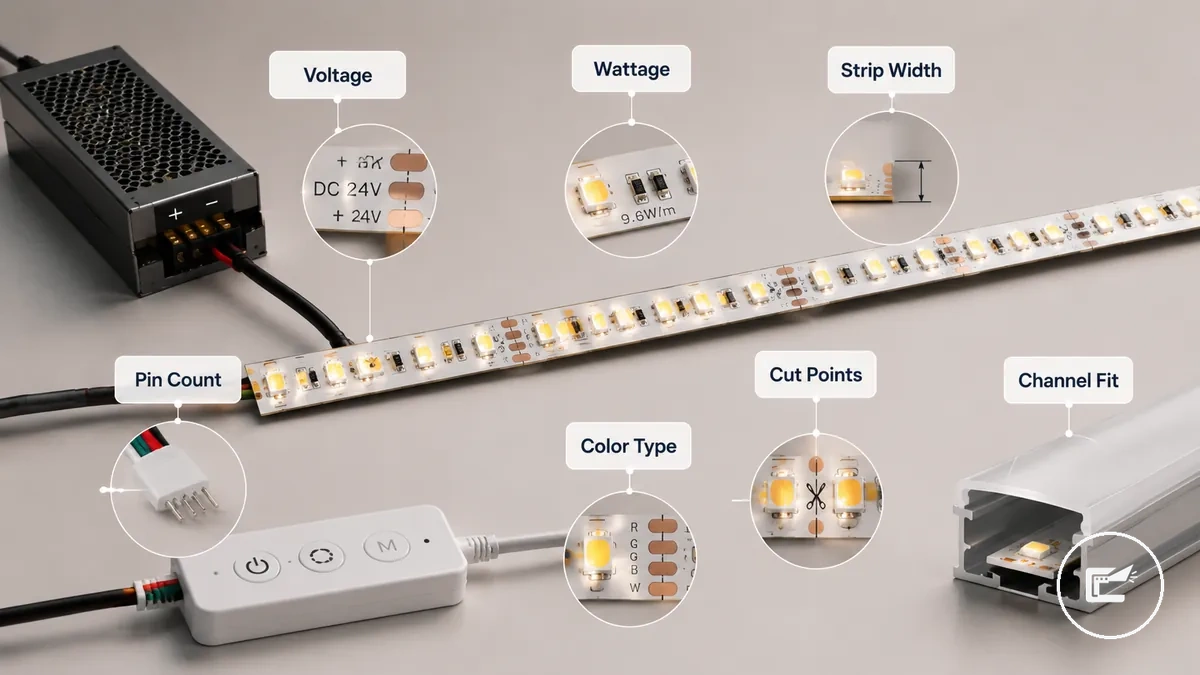

Spécifications des rubans LED qui déterminent la compatibilité

Les spécifications des rubans LED sont les étiquettes techniques qui déterminent si les accessoires associés peuvent correspondre correctement au ruban. Ces étiquettes définissent les exigences électriques, de signal et physiques qui influencent les décisions de compatibilité. Avant de comparer les accessoires, la variable de compatibilité la plus importante est la spécification du ruban LED elle-même.

Comme établi dans l’aperçu de la compatibilité, l’appariement des accessoires commence par le ruban plutôt que par l’accessoire. La tension, la puissance au mètre, la largeur du ruban, le nombre de broches, le type de couleur et l’adaptation au profilé affectent chacun une condition de compatibilité différente. Une discordance sur une spécification peut limiter des combinaisons de composants par ailleurs adaptées.

Les spécifications des rubans LED qui déterminent la compatibilité sont plus faciles à évaluer lorsque les étiquettes clés sont identifiées visuellement. L’image ci-dessous met en évidence les spécifications qui influencent l’appariement des accessoires, y compris les étiquettes de tension, les étiquettes de puissance, les indicateurs de largeur de ruban, les plages de broches, les signaux liés au contrôleur et les considérations d’adaptation au profilé.

Les spécifications des rubans LED qui déterminent la compatibilité peuvent être organisées sous forme de carte décisionnelle. Chaque étiquette ci-dessous affecte une exigence d’appariement spécifique plutôt que de servir de description de produit indépendante.

Les rôles des accessoires sont expliqués uniquement dans la mesure nécessaire aux décisions de compatibilité. Les définitions plus larges des composants sont traitées dans la section pièces d’accessoires expliquées.

• Tension : Détermine si une alimentation et un contrôleur peuvent prendre en charge les exigences électriques du ruban.
• Puissance au mètre : Influence le dimensionnement de l’alimentation et peut affecter la pertinence de longueurs de ruban plus importantes.
• Largeur du ruban : Limite l’adaptation des connecteurs et peut affecter le choix du profilé lorsque l’espace est restreint.
• Nombre de broches : Définit les exigences d’appariement des connecteurs et des contrôleurs en fonction de la disposition du signal du ruban.
• Type de couleur : Peut nécessiter un signal de contrôleur compatible et une méthode de contrôle adaptée.
• Points de coupe : Peuvent affecter la façon dont les connecteurs sont utilisés lorsque les segments de ruban sont séparés ou reconnectés.
• Adaptation au profilé : Dépend des dimensions du ruban, de l’espace du diffuseur et du profilé disponible.

Tension, puissance et appariement de l'alimentation

La compatibilité entre le ruban LED et l'alimentation dépend d'abord de la correspondance de tension, puis de la vérification que l'alimentation peut supporter la charge prévue. La tension de sortie de l’alimentation doit correspondre à la tension du ruban, tandis que la puissance détermine si l'alimentation peut supporter la longueur du ruban et les exigences d'utilisation. La variable clé de compatibilité dans cette section est le dimensionnement de l'alimentation.

Comme établi par les spécifications du ruban, les watts par mètre et la longueur totale du ruban agissent ensemble pour déterminer la charge totale. Un ruban plus long peut nécessiter une puissance nominale de l’alimentation plus élevée, et deux rubans de même longueur peuvent créer des exigences de charge différentes lorsque leur puissance au mètre diffère.

Une discordance de tension crée un risque d'incompatibilité car le ruban et la sortie de l’alimentation sont conçus pour fonctionner dans la même catégorie de tension. Après confirmation de la tension, la charge totale devient la vérification suivante. L'alimentation doit pouvoir supporter la charge calculée tout en maintenant une marge de charge adaptée à l'application.

Par exemple, deux rubans LED peuvent avoir la même longueur mais des puissances au mètre différentes. Le ruban avec la puissance au mètre la plus élevée peut nécessiter une puissance nominale d’alimentation plus élevée, même si la longueur installée est la même. C'est pourquoi la charge totale doit être basée sur les spécifications du ruban plutôt que sur la seule longueur.

L'appariement de la tension, de la puissance et de l'alimentation peut être organisé à l'aide des vérifications de compatibilité suivantes. Le tableau montre comment chaque entrée contribue à l'appariement de puissance et où les résultats conditionnels peuvent influencer le risque thermique ou la fiabilité.

Entrée	Élément à vérifier	Importance	Condition de décision
Tension	Tension du ruban et sortie de l’alimentation	Détermine la compatibilité de base	Doit correspondre
Watts par mètre	Consommation par unité de longueur	Influence le calcul de la charge totale	Varie selon le type de ruban
Longueur totale du ruban	Longueur installée	Affecte la demande de puissance globale	Dépend de la configuration
Charge totale	Besoin de puissance combiné	Guide le dimensionnement de l'alimentation	Doit être calculée à partir des données du ruban
Puissance de l’alimentation	Capacité de sortie disponible	Supporte la charge attendue	Doit correspondre à la demande calculée
Marge	Capacité restante après charge	Peut aider à réduire les risques de surcharge et de chaleur	Dépend des conditions de charge

Lorsqu'une alimentation fonctionne près de sa capacité, les résultats en matière de chaleur et de fiabilité peuvent varier selon la charge, l'environnement et la conception des composants. Les précautions de compatibilité plus larges sont traitées dans sécurité de l’alimentation et gestion de la chaleur.

Cette section se concentre sur l'appariement des exigences de tension et de capacité. Les comparaisons entre différents formats de source d'alimentation sont traitées séparément dans comparaison des méthodes d’alimentation.

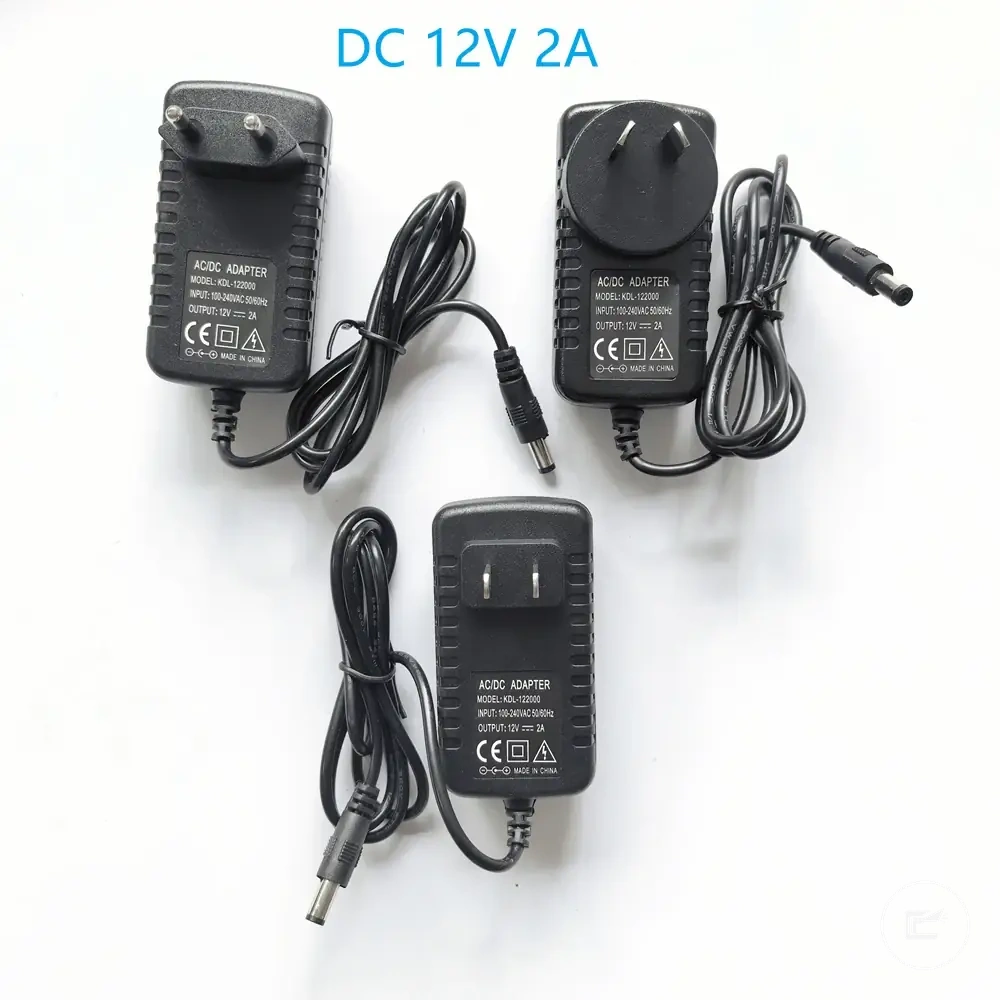

Appariement des rubans LED 12 V et 24 V

L’appariement des rubans LED 12 V et 24 V exige de maintenir la bonne catégorie de tension dans la chaîne électrique : un ruban 12 V nécessite une alimentation 12 V, tandis qu’un ruban 24 V nécessite une alimentation 24 V. Un contrôleur placé entre l’alimentation et le ruban doit lui aussi accepter la tension utilisée.

À puissance égale, un système 24 V tire environ la moitié du courant d’un système 12 V (P = V × I). Avec le même conducteur et une charge comparable, ce courant plus faible réduit la chute de tension dans le câblage, sans supprimer la nécessité de vérifier la longueur, la section des fils et la topologie du ruban.

L'appariement des rubans LED 12 V et 24 V peut être organisé à l'aide de la comparaison suivante. Celle-ci met en évidence les exigences d'appariement, les tendances de longueur de câblage et les considérations de chute de tension au sein de la même catégorie de rubans basse tension.

Ruban LED 12 V	Ruban LED 24 V
Nécessite une sortie d’alimentation 12 V et des étiquettes d'accessoires correspondantes	Nécessite une sortie d’alimentation 24 V et des étiquettes d'accessoires correspondantes
Peut être plus sensible à la chute de tension à mesure que la longueur de câblage augmente	Peut être moins sensible à la chute de tension dans des conditions de longueur de câblage similaires
Vérifier que le ruban, l'alimentation et le contrôleur partagent la même étiquette de tension	Vérifier que le ruban, l'alimentation et le contrôleur partagent la même étiquette de tension

Un ruban LED 24 V n'est pas universellement meilleur qu'un ruban LED 12 V, et un ruban LED 12 V n'est pas automatiquement l'option préférée pour chaque installation. Le choix approprié dépend de la correspondance de tension, de la compatibilité de la sortie de l’alimentation, des conditions de longueur de câblage et de l'étiquetage des accessoires.

Puissance au mètre et marge de l'alimentation

La puissance au mètre convertit la longueur du ruban en charge électrique : puissance totale (W) = puissance du ruban (W/m) × longueur installée (m). La puissance nominale de l’alimentation doit au minimum couvrir cette charge calculée ; lorsqu’elle est égale exactement à la charge, aucune réserve de puissance n’est disponible, donc la marge recommandée par le fabricant et les conditions thermiques doivent encore être vérifiées.

La puissance au mètre et la marge de l'alimentation peuvent être organisées à l'aide d'un simple calcul de dimensionnement. La formule et l'exemple ci-dessous montrent comment les watts par mètre deviennent une donnée d'entrée pour la puissance nominale de l’alimentation, sans impliquer une règle universelle de capacité de réserve.

Longueur du ruban	Watts par mètre	Charge estimée	Indication pour la puissance nominale de l’alimentation
Valeur de longueur	Valeur en W/m	Longueur du ruban × W/m	La puissance nominale de l’alimentation doit supporter la charge calculée
Exemple illustratif : 5 m	Exemple illustratif : 10 W/m	50 W de puissance totale	La capacité de l’alimentation peut inclure une capacité de réserve selon les recommandations du produit et les conditions d'installation

La formule peut s'exprimer ainsi : puissance totale = puissance au mètre × longueur du ruban. Dans l'exemple illustratif ci-dessus, un ruban de 5 mètres avec une puissance nominale de 10 watts par mètre donne une charge de 50 watts. Les valeurs réelles dépendent de l'étiquette du ruban, de la longueur choisie et de la configuration prévue.

Une fois la puissance totale calculée, la puissance nominale de l’alimentation peut être comparé à la charge attendue. Une marge de puissance supplémentaire peut favoriser la fiabilité et peut aider à limiter le stress thermique dans certaines conditions, mais la capacité de réserve adaptée varie selon la conception de l’alimentation, l'environnement et les conditions de fonctionnement, plutôt que selon un pourcentage fixe.

Chute de tension et limites de longueur de câblage

Les rubans LED de grande longueur peuvent augmenter le risque de chute de tension, même lorsque la tension et la puissance semblent correctes sur les étiquettes des produits. À mesure que la longueur de câblage augmente, le courant traversant le ruban et les conducteurs connectés peut influencer les performances d'une manière qui n'est pas immédiatement visible lors des vérifications de compatibilité. La variable clé de compatibilité dans cette section est la chute de tension.

La chute de tension et les limites de longueur de câblage peuvent être examinées à travers des signaux de performance visibles plutôt que par des modifications de l'installation. La liste ci-dessous organise les conditions et observations courantes qui peuvent indiquer que la longueur de câblage affecte la compatibilité.

• Longueur de câblage : Les grandes longueurs peuvent augmenter le risque de chute de tension lorsque la distance et la charge augmentent ensemble.
• Tension du ruban : Les effets de la chute de tension peuvent varier selon la tension du ruban utilisée dans l'installation.
• Courant consommé : Un courant consommé plus élevé peut contribuer à une plus grande chute de tension dans certaines conditions de ruban et de disposition.
• Perte de luminosité : Une réduction de la lumière vers l'extrémité d'un câblage peut indiquer que la tension ne reste pas constante sur l'ensemble du ruban.
• Comportement de gradation : Un comportement de gradation irrégulier peut apparaître lorsque les conditions de charge changent sur une grande longueur de câblage.
• Section du fil et injection de courant : La section du fil et les besoins d'injection de courant peuvent être des facteurs à évaluer lorsque des changements de performance sur de grandes longueurs sont observés.

La chute de tension n'affecte pas chaque installation de la même manière, car la tension du ruban, la longueur de câblage, le courant consommé, la section du fil et les conditions de disposition peuvent varier. Lorsqu'une perte de luminosité, un comportement de gradation irrégulier ou d'autres problèmes liés aux grandes longueurs apparaissent, la compatibilité peut devoir être réévaluée au-delà de la simple correspondance initiale de tension et de puissance. Pour des considérations de risque plus large lorsque la chute de tension devient un problème de performance, voir sécurité de l’alimentation et gestion de la chaleur.

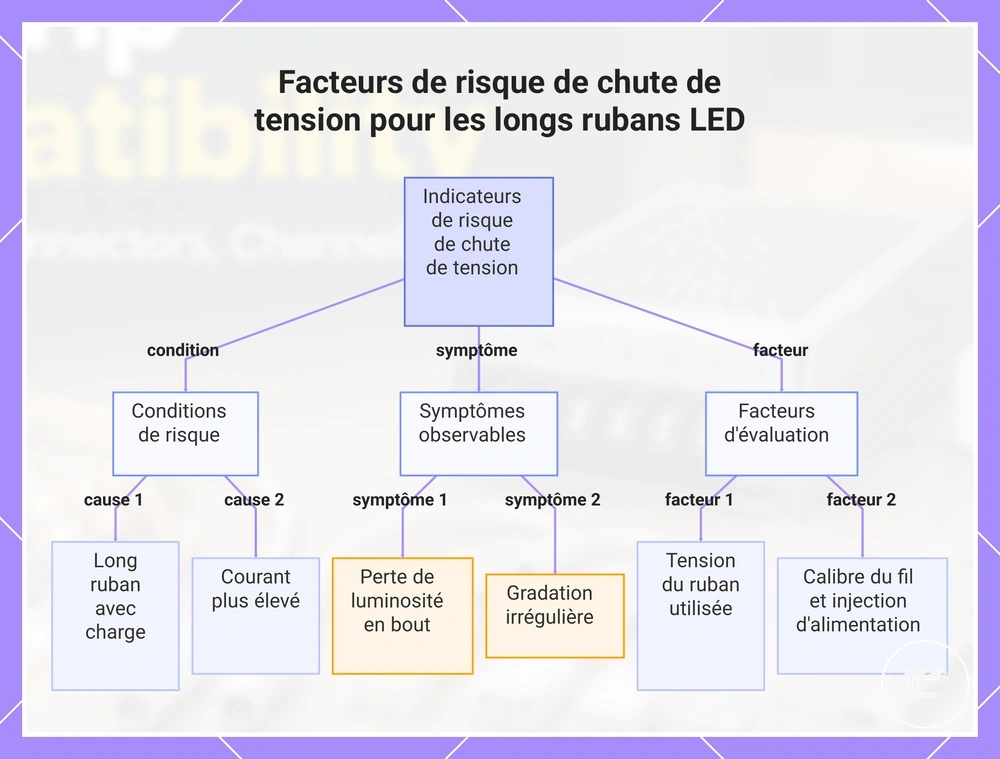

Ce diagramme montre les conditions de risque, les symptômes observables et les facteurs d'évaluation qui indiquent des problèmes de compatibilité de chute de tension dus aux longs rubans LED.

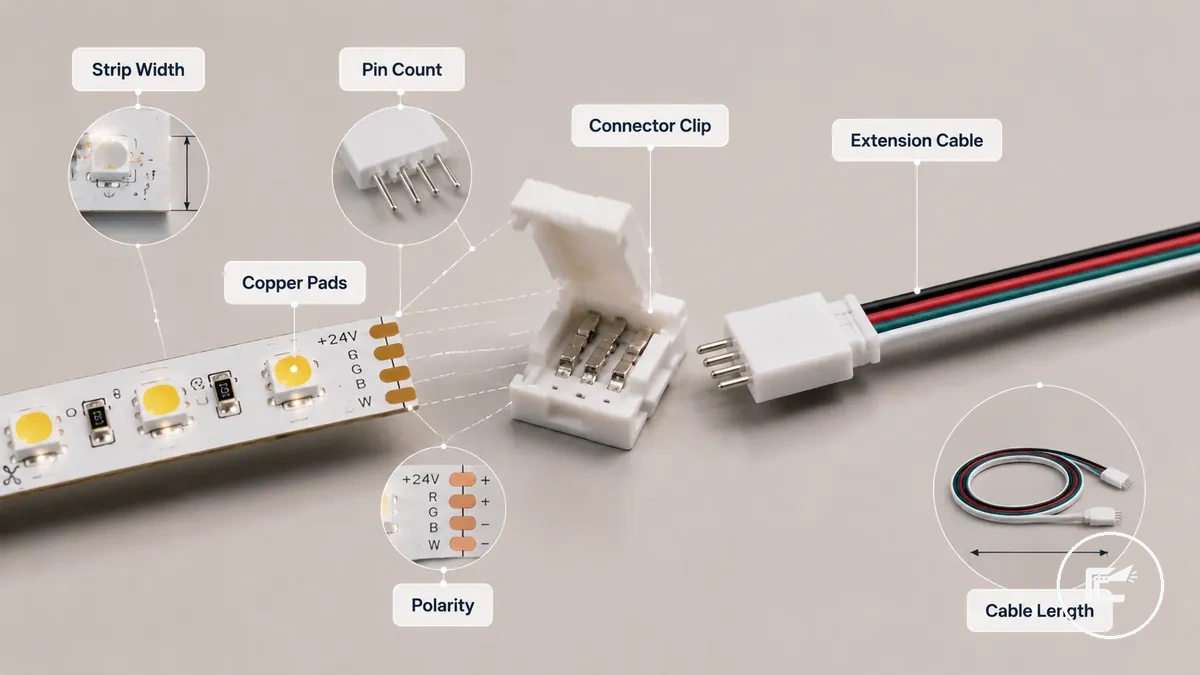

Compatibilité des connecteurs et des câbles de rallonge

La compatibilité des connecteurs dépend de l'adéquation des connecteurs et des câbles de rallonge avec les spécifications physiques et électriques du ruban LED. La largeur du ruban, le nombre de broches, les plages de cuivre et la polarité doivent s'aligner avec le connecteur ou le câble de rallonge pour que la connexion puisse maintenir l'ajustement et la continuité du signal. La variable clé de compatibilité dans cette section est la compatibilité des connecteurs.

Les connecteurs et les câbles de rallonge doivent être évalués par rapport aux spécifications du ruban LED déjà identifiées plus tôt dans le processus de compatibilité. Un connecteur peut sembler s'adapter physiquement mais échouer électriquement si le nombre de broches, l'alignement de la polarité ou le contact des plages de cuivre ne correspond pas à la configuration du ruban.

La compatibilité des connecteurs et des câbles de rallonge est plus facile à évaluer lorsque les points d'ajustement visibles sont identifiés avant de comparer les produits. L'image ci-dessous indique les attributs qui déterminent généralement si un connecteur de ruban ou un câble de rallonge peut s'aligner correctement avec le ruban LED.

Des facteurs supplémentaires tels que le revêtement imperméable, le format du connecteur et la longueur de la rallonge peuvent influencer la qualité de la connexion. Les rubans revêtus peuvent nécessiter des styles de contact compatibles, tandis que les câbles de rallonge plus longs peuvent affecter la continuité du signal ou la fiabilité selon la conception du câble, l'alignement de la polarité et les conditions d'installation.

La compatibilité des connecteurs et des câbles de rallonge peut être organisée à travers la comparaison suivante des vérifications d'ajustement et de continuité. Cette section se concentre sur l'appariement des attributs plutôt que sur l'exécution de la connexion. Pour les méthodes de coupe, de jonction et de connexion, voir coupe et connexion des rubans.

Facteur du connecteur	Condition d'appariement	Risque en cas d'erreur	Vérifier avant l'achat
Largeur du ruban	La taille du connecteur correspond à la largeur du ruban	Ajustement physique insuffisant	Comparer les dimensions du ruban et du connecteur
Nombre de broches	Les positions des broches correspondent à la disposition du ruban	Problèmes de continuité du signal	Vérifier la configuration des broches
Plages de cuivre	Les points de contact s'alignent correctement	Contact électrique incomplet	Vérifier la disposition des plages
Polarité	Les chemins positif et négatif s'alignent	La connexion peut ne pas fonctionner comme prévu	Confirmer les marquages de polarité
Revêtement imperméable	Le connecteur est adapté au type de surface du ruban	Qualité de contact réduite	Vérifier la compatibilité du revêtement
Longueur de la rallonge	La longueur du câble est adaptée à l'application	Problèmes de continuité du signal ou de fiabilité	Examiner les besoins de rallonge

Largeur du ruban, nombre de broches et type de contact

L'ajustement du connecteur dépend de l'alignement physique entre le ruban LED et l'interface du connecteur. La largeur du ruban, le nombre de broches, le type de contact, l'espacement des plages et les marquages de polarité agissent ensemble pour déterminer si un connecteur peut maintenir le contact électrique et le maintien du connecteur. La largeur visible seule peut ne pas confirmer la compatibilité car la disposition des broches et les surfaces de contact peuvent varier. La variable clé de compatibilité dans cette section est l'alignement physique du connecteur.

La largeur du ruban, le nombre de broches et le type de contact peuvent être organisés à l'aide des vérifications d'attributs ci-dessous. Le tableau met en évidence les caractéristiques visibles qui influencent l'ajustement, l'alignement et la continuité avant que le format du connecteur ou la méthode d'installation devienne pertinent.

Attribut	Élément à comparer	Effet sur la compatibilité
Largeur du ruban	Largeur du PCB et ouverture du connecteur	Influence l'ajustement physique et le maintien du connecteur
Nombre de broches	Nombre de contacts du connecteur et de broches du ruban	Affecte l'alignement et la continuité du signal
Espacement des plages	Distance et position des plages de cuivre	Peut affecter l'alignement des contacts
Marquages de polarité	Indicateurs d'orientation positif et négatif	Aide à maintenir la continuité du contact lorsqu'ils sont correctement alignés
Type de contact	Style de contact et méthode d'engagement des plages	Peut influencer la qualité du contact électrique

Comme introduit dans la section parente sur les connecteurs, l'ajustement physique et le contact électrique doivent être évalués ensemble. Des largeurs de ruban inhabituelles, des revêtements de protection ou des styles de contact alternatifs peuvent nécessiter une comparaison supplémentaire car le maintien du connecteur et la qualité du contact peuvent varier selon la construction du produit. Un connecteur ne doit pas être présumé compatible sur la seule base de la largeur du ruban lorsque le nombre de broches, l'espacement des plages ou les marquages de polarité diffèrent.

Connecteurs ruban-à-ruban, ruban-à-fil et fil-à-fil

Lorsqu'une installation de ruban LED doit se prolonger le long du même ruban, se connecter à un fil ou étendre un câblage existant, le format du connecteur doit suivre le chemin de connexion. Un connecteur ruban-à-ruban, un connecteur ruban-à-fil et un connecteur fil-à-fil remplissent chacun un rôle de jonction différent au sein du même système. Les attributs physiques tels que la largeur du ruban, le nombre de broches et la polarité influencent toujours la capacité du format choisi à s'aligner correctement. La variable clé de compatibilité dans cette section est la sélection du format de connecteur en fonction du chemin de connexion.

Les connecteurs ruban-à-ruban, ruban-à-fil et fil-à-fil peuvent être organisés à l'aide de la comparaison ci-dessous. Celle-ci se concentre sur le rôle que chaque type de connecteur remplit et sur les conditions qui peuvent affecter la continuité et l'alignement.

Type de connecteur	Rôle de connexion	Condition requise
Connecteur ruban-à-ruban	Relie directement une section de ruban LED à une autre section de ruban	L'alignement des broches, la continuité de la polarité et les attributs du ruban doivent correspondre
Connecteur ruban-à-fil	Relie un ruban LED à un fil conducteur ou à un chemin de rallonge	L'alignement des broches et la polarité doivent correspondre aux points de connexion du ruban
Connecteur fil-à-fil	Relie des sections de câble dans un chemin de rallonge	Les connexions des fils doivent maintenir la continuité de la polarité à travers le circuit

Le format du connecteur détermine le rôle de connexion, mais la compatibilité peut dépendre de la largeur du ruban, du nombre de broches, de la polarité et de l'alignement des contacts. Les liaisons d'angle et les connecteurs de rallonge peuvent suivre la même logique de chemin de connexion, car la continuité dépend du maintien de la relation électrique correcte à travers chaque section jointe. Pour l'exécution de la connexion plutôt que la sélection du format de connecteur, voir coupe et connexion des rubans.

Connecteurs d'angle et longueur des câbles de rallonge

Les connecteurs d'angle et les câbles de rallonge dépendent de l'alignement, de la polarité et de la distance plutôt que de la seule forme du connecteur. Lorsqu'un chemin de ruban LED change de direction ou s'étend au-delà de sa position d'origine, le connecteur d'angle ou le câble de rallonge doit correspondre au chemin de connexion et aux attributs du ruban concernés. L'orientation, le nombre de broches et la longueur du câble peuvent influencer le maintien de la continuité dans l'ensemble de la disposition. La variable clé de compatibilité dans cette section est la continuité de connexion basée sur la disposition.

Les connecteurs d'angle et la longueur des câbles de rallonge peuvent être organisés à l'aide des vérifications ci-dessous. Ces vérifications se concentrent sur les conditions d'orientation, de distance et de placement qui peuvent affecter la compatibilité au sein du même système de ruban LED.

• Orientation du connecteur d'angle : Vérifier que le connecteur en L ou la liaison d'angle suit le changement de direction prévu et maintient l'alignement de la polarité.
• Nombre de broches : Vérifier que les broches du connecteur correspondent au nombre de broches du ruban afin que les chemins électriques restent alignés.
• Largeur du ruban : Confirmer que l'interface du connecteur correspond à la largeur du ruban utilisée dans la disposition.
• Rayon de courbure et placement : Un espace limité ou un rayon de courbure serré peut affecter l'ajustement, selon la conception du connecteur et les contraintes de placement.
• Polarité du câble de rallonge : Les conducteurs du câble de rallonge doivent maintenir la continuité de la polarité sur l'ensemble du tronçon étendu.
• Longueur de la rallonge et chute de tension : Les câbles de rallonge plus longs peuvent augmenter le risque de chute de tension, selon la tension du ruban, la charge, la conception du câble et les conditions de câblage.

Comme introduit dans la section plus large sur les connecteurs, la compatibilité doit être évaluée à la fois par l'alignement physique et la continuité électrique. Un connecteur d'angle peut s'adapter à la disposition mais dépendre du nombre correct de broches et de la polarité, tandis qu'un câble de rallonge peut nécessiter un examen supplémentaire lorsque la distance de câblage augmente. Pour l'exécution de la connexion plutôt que l'évaluation de la compatibilité, voir coupe et connexion des rubans.

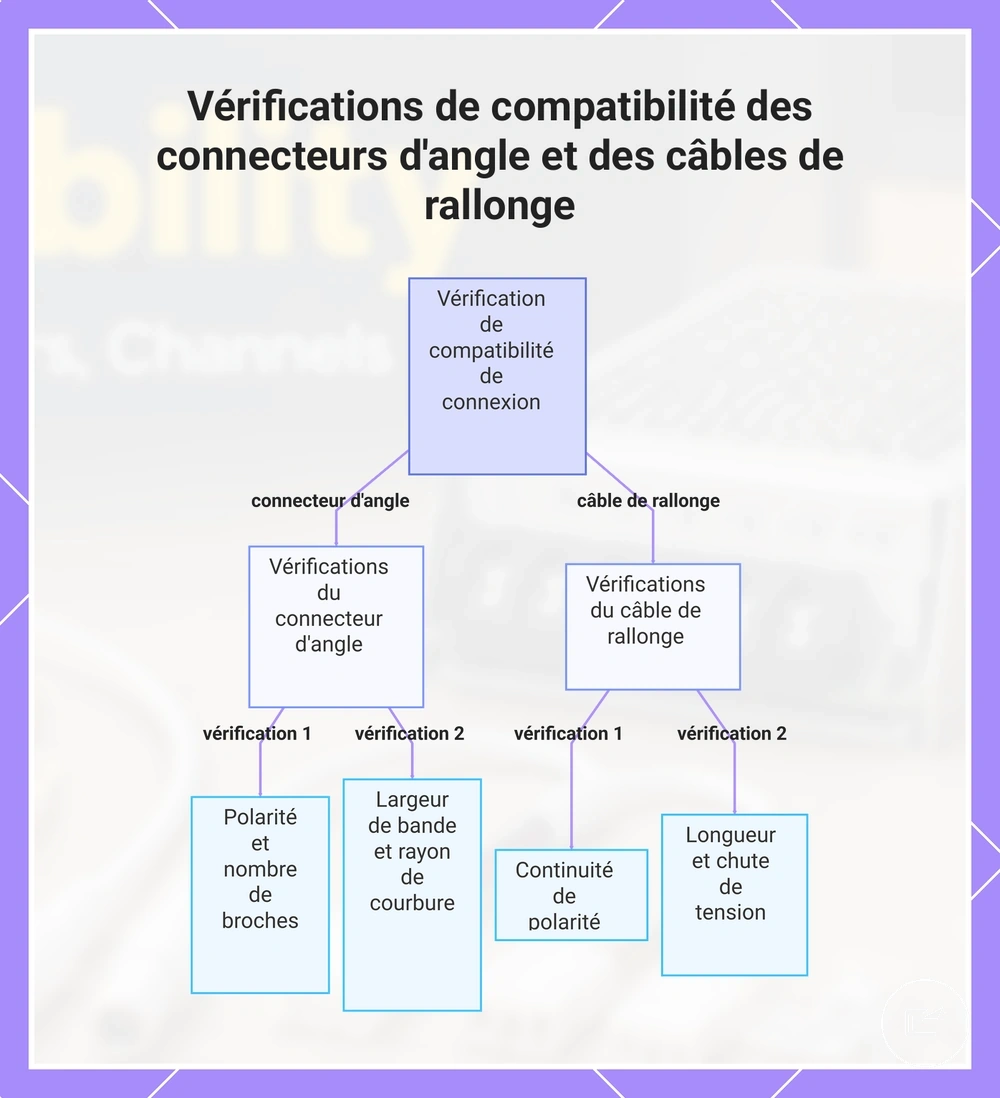

Ce diagramme présente les vérifications clés pour assurer la compatibilité des connecteurs d'angle et des câbles de rallonge dans les systèmes de rubans LED, en se concentrant sur l'orientation, la polarité, le nombre de broches, l'ajustement physique et les conditions de chute de tension.

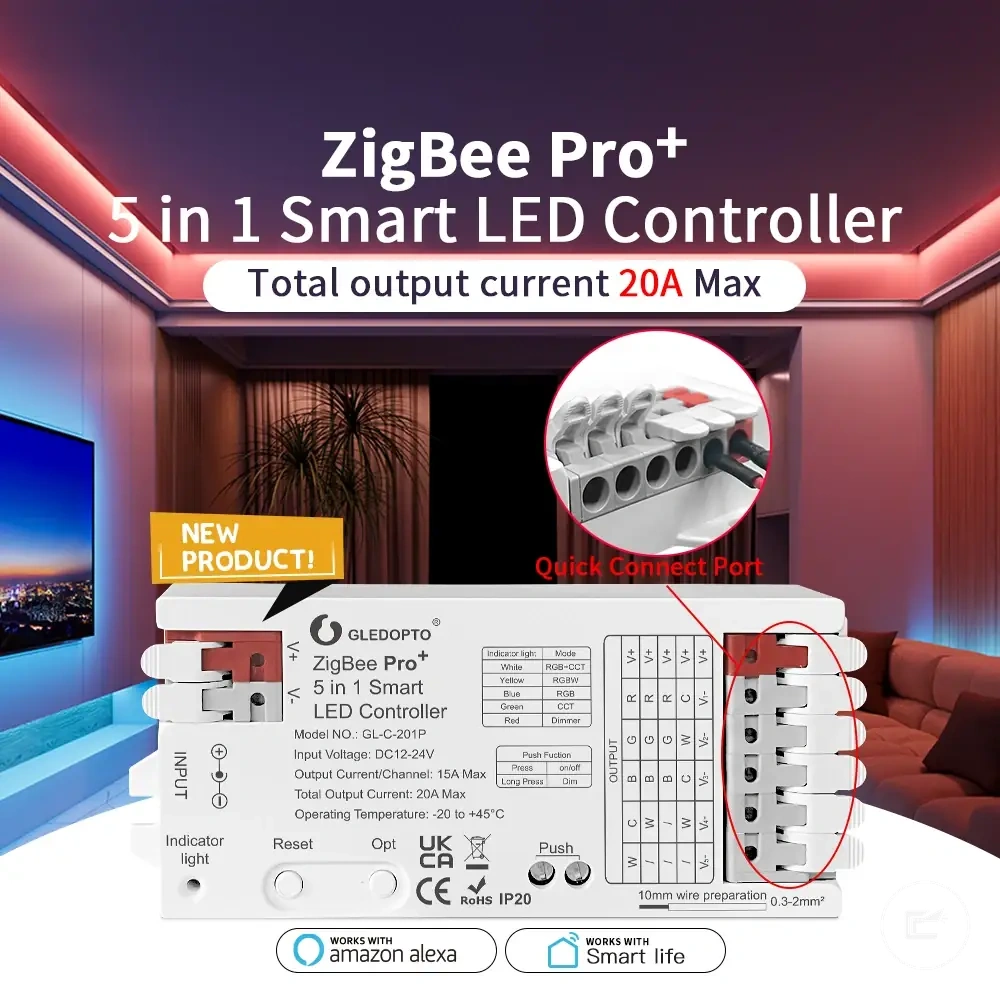

Compatibilité des contrôleurs avec le type de ruban LED

La compatibilité des contrôleurs dépend de l'adéquation du type de ruban LED avec la sortie du contrôleur, le signal de commande, la tension et les exigences de charge. Un contrôleur qui prend en charge une catégorie de ruban peut ne pas en piloter correctement une autre lorsque les canaux de couleur, le nombre de broches ou la conception du signal diffèrent. Le type de ruban LED détermine les fonctions du contrôleur qui peuvent être utilisées et les vérifications de compatibilité qui restent nécessaires. La variable clé de compatibilité dans cette section est l'appariement du signal entre le contrôleur et le ruban.

Un contrôleur agit comme unité de commande entre la source d'alimentation et le ruban LED, mais son rôle dépend de la conception du ruban qu'il est destiné à prendre en charge. Comme indiqué dans pièces d'accessoires expliquées, les fonctions du contrôleur varient selon la catégorie du ruban plutôt que selon la seule apparence. Les rubans monochromes, blancs réglables, RGB, RGBW et adressables peuvent nécessiter des sorties de contrôleur et des agencements de canaux différents.

La tension reste une vérification de compatibilité importante, mais la seule correspondance de tension peut ne pas suffire. Un contrôleur peut partager la même tension qu'un ruban LED et ne pas parvenir à le piloter correctement si les canaux de couleur, le nombre de broches ou le signal de commande ne correspondent pas à la conception du ruban. Cette distinction est particulièrement pertinente lors de la comparaison des types de rubans LED RGB, RGBW et adressables.

La compatibilité des contrôleurs avec le type de ruban LED peut être organisée à l'aide du tableau d'appariement ci-dessous. Celui-ci met en évidence la relation entre le type de ruban, l'exigence du contrôleur, les conditions de discordance courantes et les vérifications qui aident à confirmer la compatibilité.

Type de ruban	Exigence du contrôleur	Discordance courante	Vérification
Monochrome	Variateur ou unité de commande compatible	La sortie du contrôleur ne correspond pas à la méthode de commande du ruban	Vérifier la tension, la charge et la compatibilité de commande
Blanc réglable	Contrôleur prenant en charge les canaux blancs réglables	La prise en charge des canaux diffère de la conception du ruban	Vérifier la configuration des canaux et le nombre de broches
RGB	Contrôleur prenant en charge les canaux de couleur RGB	Discordance des canaux de couleur	Vérifier la sortie des canaux et l'alignement des broches
RGBW	Contrôleur prenant en charge la sortie des canaux RGBW	Absence ou incompatibilité de la prise en charge du canal blanc	Vérifier le nombre de canaux et la sortie de commande
adressable	Contrôleur prenant en charge le signal de données requis	Incompatibilité du signal de commande	Vérifier le type de signal, la tension et la prise en charge du contrôleur

Le courant nominal doit également être comparé à la charge attendue du ruban, car la capacité du contrôleur peut varier selon la conception. Lorsque la tension, les canaux de sortie, le signal de commande et le courant nominal correspondent au type de ruban LED, la compatibilité du contrôleur peut mieux favoriser le comportement de commande souhaité.

Type de couleur, nombre de broches et signal de commande

Le type de couleur, le nombre de broches et le signal de commande déterminent si un contrôleur peut piloter correctement un ruban LED. L'appariement du contrôleur dépend de la façon dont le ruban utilise les canaux de couleur et de la manière dont ces canaux se connectent à la sortie du contrôleur. Les rubans monochromes, blancs réglables, RGB, RGBW et adressables utilisent des agencements de canaux et des exigences de signal différents, ce qui fait de l'appariement couleur-commande la variable clé de compatibilité dans cette section.

Le type de couleur, le nombre de broches et le signal de commande peuvent être organisés à l'aide de la comparaison ci-dessous. Celle-ci montre comment le nombre de canaux, le type de sortie du contrôleur, la polarité et le traitement du signal influencent les conditions de compatibilité pour différents types de rubans LED.

Type de ruban	Canaux / conducteurs typiques	Exigence du contrôleur	Condition de compatibilité
Monochrome analogique	1 canal, généralement 2 conducteurs (+ et −)	Sortie monocanal compatible avec la tension et la méthode de variation du ruban	Polarité, tension et capacité de courant doivent correspondre.
Blanc réglable (CCT) analogique	2 canaux, généralement 3 conducteurs avec un commun	Contrôleur CCT prenant en charge les deux canaux de blanc	Ordre des canaux, commun, polarité et tension doivent correspondre au ruban.
RGB analogique	3 canaux, généralement 4 conducteurs avec un commun	Contrôleur RGB analogique	Ordre R/G/B, commun, tension et capacité par canal doivent correspondre.
RGBW analogique	4 canaux, généralement 5 conducteurs avec un commun	Contrôleur RGBW analogique	Le canal blanc supplémentaire, l’ordre des canaux et les limites par canal doivent être pris en charge.
Adressable / numérique	Alimentation + données + masse, parfois avec une ligne d’horloge selon le protocole	Contrôleur compatible avec le protocole et le niveau logique requis	Le nombre de fils ne suffit pas : protocole, ordre des signaux, tension d’alimentation et niveau de données doivent être compatibles.

Comme introduit dans la section sur la compatibilité des contrôleurs, le nombre de broches seul ne confirme pas la compatibilité. Un ruban et un contrôleur peuvent partager une disposition de connecteurs similaire, mais le type de sortie du contrôleur, l'agencement de la polarité, le nombre de canaux et le signal de commande doivent s'aligner. Les rubans adressables peuvent nécessiter une vérification supplémentaire car la communication sur la ligne de données et le traitement du signal peuvent varier entre les types de LED et les conceptions de contrôleur.

Appariement de la charge de l'alimentation et du contrôleur

L’appariement de la charge de l’alimentation et du contrôleur dépend de la capacité du contrôleur à gérer la charge placée entre l’alimentation et le ruban LED. Même si l’alimentation couvre la charge du ruban, le contrôleur peut devenir le composant limitant lorsque sa plage de tension, son courant nominal total ou sa limite par canal ne couvre pas la charge réellement connectée.

L'appariement de la charge de l'alimentation et du contrôleur peut être organisé à l'aide d'une simple comparaison de charge. L'exemple ci-dessous montre comment la puissance nominale du contrôleur doit être comparée à la charge du ruban avant de supposer que la seule capacité de l'alimentation détermine la compatibilité.

Élément	Attribut	Valeur illustrative	Interprétation
Ruban LED	Charge connectée	48 W	Charge que l’alimentation et le contrôleur doivent pouvoir gérer.
Contrôleur	Puissance nominale totale	60 W	Supérieure à 48 W dans cet exemple, sous réserve des limites de courant par canal.
Alimentation	Puissance nominale	100 W	Supérieure à 48 W ; l’alimentation n’est pas le composant limitant dans cet exemple.

Dans cet exemple, le contrôleur est la limite nominale la plus basse, mais sa valeur de 60 W reste supérieure à la charge de 48 W. Pour un contrôleur multicanal, la limite totale ne suffit pas : la limite de courant de chaque canal doit également être respectée.

La charge par canal doit également être vérifiée pour les contrôleurs qui gèrent plusieurs sorties, car la répartition de la charge peut varier selon le type de canal et la configuration du ruban. Lorsque la charge du contrôleur approche de sa limite nominale, le comportement de gradation, le risque thermique ou les performances de commande peuvent varier selon le ruban LED et la charge du canal. Pour des considérations plus larges sur les limites de charge et les limites de sécurité, voir sécurité de l’alimentation et gestion de la chaleur.

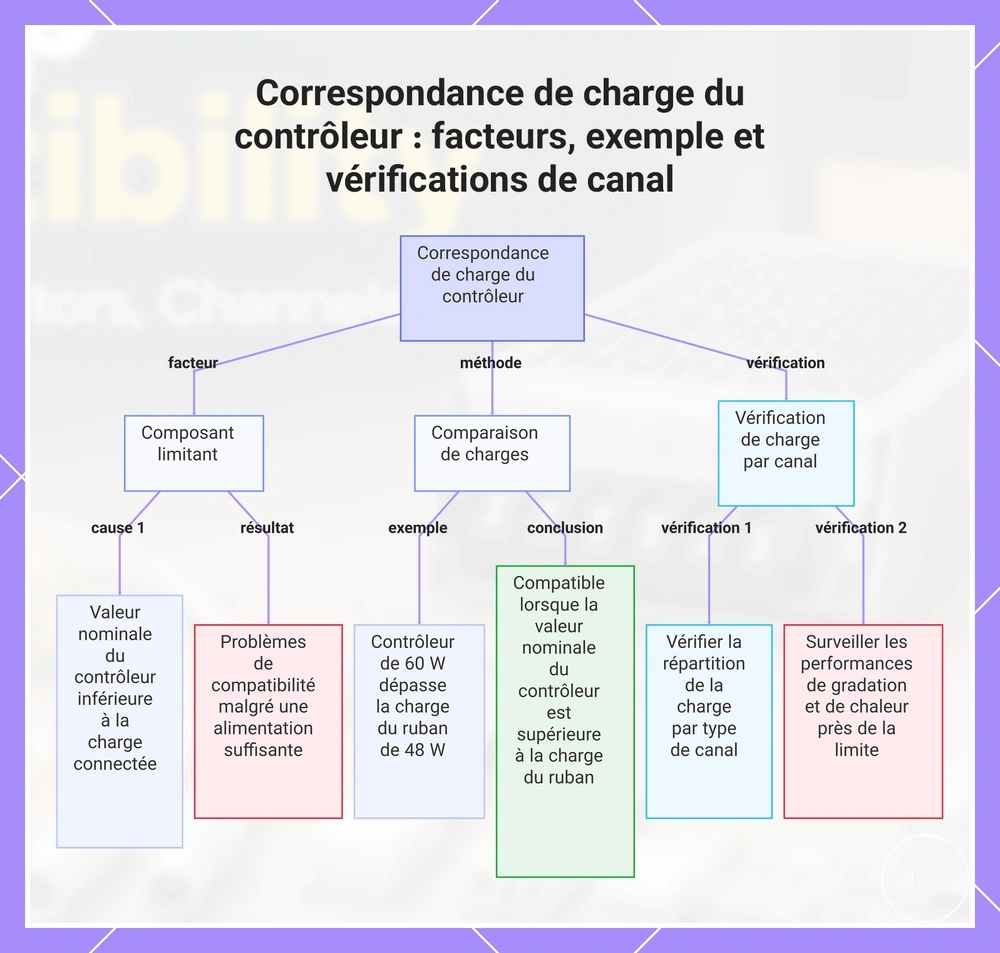

Ce graphique montre les facteurs clés pour faire correspondre la charge du contrôleur avec l’alimentation électrique et la charge du ruban, y compris un exemple de comparaison de charges et des vérifications de charge par canal.

Ajustement du profilé et du diffuseur pour rubans LED

L'ajustement du profilé et du diffuseur pour rubans LED dépend de l'adéquation des dimensions du profilé en aluminium avec le ruban LED et de la vérification que le diffuseur dispose d'un dégagement suffisant au-dessus des LED. La largeur intérieure, la profondeur intérieure, la largeur du ruban et le profil du diffuseur doivent être évalués ensemble, car l'ajustement physique affecte le placement du ruban, la diffusion de la lumière et le dégagement thermique disponible. L'ajustement du profilé et du diffuseur est la variable clé de compatibilité dans cette section.

Un profilé en aluminium accueille le ruban LED et fournit sa surface de montage, tandis que le diffuseur se place au-dessus des LED. La largeur intérieure détermine l’insertion du PCB et la profondeur détermine le dégagement vertical disponible pour les LED, les soudures ou connecteurs et le diffuseur. L’aluminium peut aussi répartir la chaleur du ruban, mais la dissipation réelle dépend du contact avec le profilé, de la charge et des conditions d’installation.

L'ajustement du profilé et du diffuseur pour rubans LED est plus facile à évaluer lorsque la relation en coupe entre la largeur, la profondeur, le dégagement du diffuseur et le dégagement thermique est visible. L'image ci-dessous clarifie comment ces attributs interagissent à l'intérieur du profilé.

Un exemple pratique est un ruban qui s'insère dans la largeur intérieure du profilé mais se trouve très proche du diffuseur en raison d'une profondeur intérieure limitée. Dans cette situation, la densité des LED, le profil du diffuseur et le dégagement peuvent influencer les points chauds visibles ou la diffusion de la lumière, même si le ruban s'adapte physiquement. Lorsque le dégagement thermique est limité, la dissipation thermique peut également varier selon la conception du profilé et le contexte d'installation. Pour des considérations plus larges sur la chaleur, voir sécurité de l’alimentation et gestion de la chaleur.

L'ajustement du profilé et du diffuseur pour rubans LED peut être organisé à l'aide des vérifications d'ajustement suivantes. Le tableau met en évidence comment les dimensions du profilé, les caractéristiques du ruban et le dégagement du diffuseur influencent la compatibilité.

Facteur du profilé	Condition du ruban	Effet sur l'ajustement ou la lumière	Vérification
Largeur intérieure	La largeur du ruban approche celle du profilé	Peut affecter l'ajustement physique	Comparer la largeur du profilé et celle du ruban
Profondeur intérieure	Espace limité au-dessus des LED	Peut affecter le dégagement du diffuseur et les points chauds	Vérifier la distance LED-diffuseur
Profil du diffuseur	Différentes conceptions de diffuseur	Peut influencer la diffusion de la lumière	Vérifier la compatibilité du profil
Densité des LED	Concentration plus élevée de LED	Peut modifier la visibilité des points chauds	Évaluer la relation profondeur/diffuseur
Dégagement adhésif	Face arrière du ruban et surface de montage	Peut affecter la mise en place dans le profilé	Confirmer l'espace d'installation disponible
Clips de montage et dégagement thermique	Disposition de l'installation du profilé	Peut influencer l'ajustement et la dissipation thermique	Examiner le profil et les conditions de montage

Largeur intérieure du profilé, profondeur et placement du ruban

La compatibilité dimensionnelle commence par une relation simple : la largeur intérieure utile du profilé doit être supérieure à la largeur réelle du PCB du ruban pour laisser un dégagement de pose. La profondeur doit ensuite laisser de la place à la hauteur des LED, à la base adhésive, aux soudures ou connecteurs éventuels et au verrouillage du diffuseur ; aucune valeur universelle de dégagement ne s’applique à tous les profilés.

La largeur intérieure du profilé, la profondeur et le placement du ruban peuvent être organisés à l'aide des vérifications dimensionnelles ci-dessous. Le tableau se concentre sur les mesures locales qui aident à vérifier les conditions de placement du ruban avant la fixation du diffuseur.

Mesure	Élément à vérifier	Importance
Largeur intérieure du profilé	Comparer la largeur intérieure avec la largeur du PCB	Aide à déterminer le dégagement du ruban et l'espace de placement
Largeur du PCB	Vérifier la largeur du ruban par rapport aux dimensions du profilé	Peut affecter la capacité du ruban à se placer dans le profilé
Dégagement des plages de soudure	Examiner le dégagement autour des points de connexion	Peut influencer les conditions d'ajustement locales
Hauteur des LED	Comparer la hauteur des composants avec la profondeur du profilé	Peut affecter le dégagement vertical disponible
Base adhésive	Vérifier l'épaisseur du support et la position d'assise	Peut influencer le placement du ruban dans le profilé
Profondeur du profilé	Vérifier la profondeur du profilé et le dégagement du ruban	Aide à évaluer l'espace de placement avant la fixation du diffuseur
Espace des clips de montage	Vérifier la position des clips et l'espace disponible	Peut influencer la tolérance de placement selon la conception du profilé

Comme introduit dans la section parente sur le profilé, les vérifications dimensionnelles doivent se concentrer sur le dégagement mesurable plutôt que sur des hypothèses de compatibilité. La tolérance de placement, le dégagement des plages de soudure, la hauteur des LED et l'espace des clips de montage peuvent varier selon les dimensions du fabricant et la forme du profilé. L'ajustement doit donc être vérifié par des mesures réelles plutôt que par une compatibilité présumée.

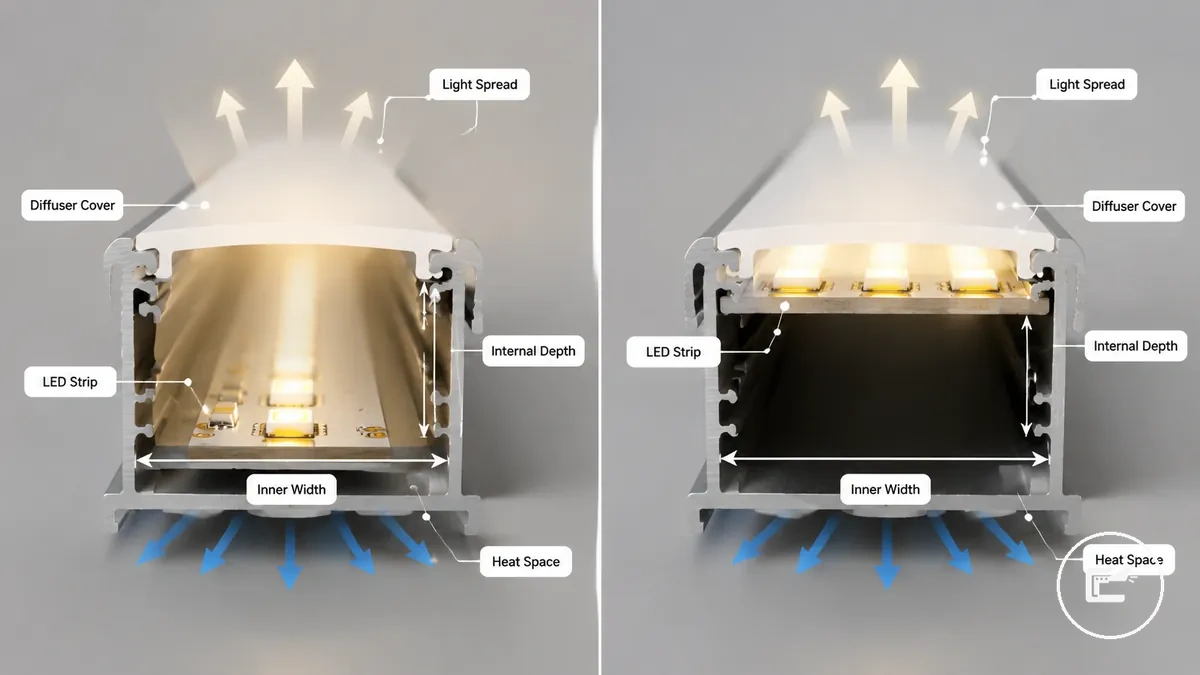

Profondeur du diffuseur, diffusion de la lumière et dégagement thermique

La profondeur du profilé et la position du diffuseur déterminent le volume disponible au-dessus des LED. Une faible distance LED–diffuseur peut rendre les points lumineux plus visibles, tandis qu’une plus grande distance peut améliorer l’uniformité selon l’opacité du diffuseur et la densité des LED. Le diffuseur doit pouvoir se verrouiller sans appuyer sur le ruban ni ses composants, et la dissipation thermique doit être évaluée séparément du seul rendu lumineux.

La profondeur du diffuseur, la diffusion de la lumière et le dégagement thermique peuvent être organisés à l'aide de la comparaison ci-dessous. Celle-ci montre comment un dégagement faible ou plus important du diffuseur peut affecter la visibilité des points chauds, l'ajustement du couvercle et le dégagement thermique disponible.

Dégagement du diffuseur	Condition	Résultat possible
Dégagement faible	Les LED sont proches du diffuseur	Les points chauds peuvent être plus visibles et le dégagement du clip peut être réduit
Dégagement plus important	Une plus grande distance sépare les LED du diffuseur	La diffusion de la lumière peut paraître plus douce, selon l'opacité, la densité des LED et la profondeur du profilé
Dégagement thermique limité	Le profilé laisse peu de volume autour du ruban et du diffuseur	Vérifier le contact thermique avec le profilé, la charge du ruban, la fermeture du diffuseur et les conditions de ventilation

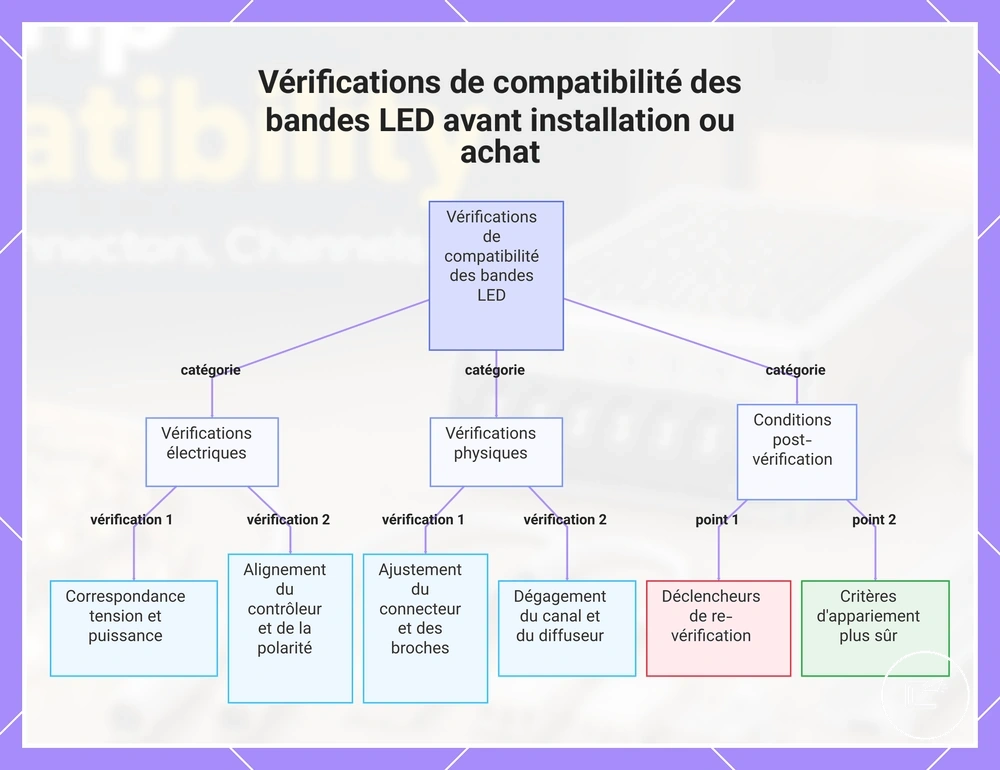

Vérifications de compatibilité avant l'installation ou l'achat

Les vérifications de compatibilité avant l'installation ou l'achat doivent examiner le ruban LED, l'alimentation, le contrôleur, les connecteurs, les rallonges et les composants du canal comme un seul système connecté. Un composant peut sembler adapté mais créer des problèmes de compatibilité lorsque la tension, les valeurs nominales, la disposition des broches, la polarité ou les dégagements physiques ne correspondent pas. Cette liste de contrôle de compatibilité consolide les points de décision finaux avant la sélection ou l'installation et contrôle la variable de compatibilité de cette section.

La liste de contrôle de compatibilité rassemble les vérifications de l'alimentation, des connecteurs, du contrôleur et du canal abordées précédemment, sans répéter leurs explications détaillées. Chaque élément utilise une condition et un indicateur de décision pour aider à vérifier la compatibilité avant qu'un composant soit choisi ou installé.

Si l’installation présente des scintillements, des sections éteintes, une commande irrégulière ou des signes de surchauffe, ne traitez pas le problème comme une simple question d’achat. Vérifiez d’abord la cause électrique, le câblage et le signal. Pour des problèmes de connexion non résolus, voir dépannage des problèmes de connexion avant de supposer qu’un autre accessoire est nécessaire.

• Tension : Si les étiquettes de tension du ruban, de l'alimentation et du contrôleur correspondent, poursuivre la vérification ; si elles diffèrent, revérifier la sélection des composants.
• Puissance de l'alimentation : Si la capacité disponible dépasse la charge attendue, poursuivre l'évaluation ; si la capacité semble limitée, revoir l'exigence de puissance.
• Valeur nominale du contrôleur : Si la valeur nominale du contrôleur supporte la charge connectée, poursuivre ; si les valeurs semblent inférieures à la demande attendue, reconsidérer l'appariement.
• Largeur du connecteur : Si la largeur du connecteur correspond à la largeur du ruban, poursuivre ; si l'ajustement semble lâche ou restreint, vérifier les dimensions.
• Nombre de broches : Si le nombre de broches correspond à la configuration du ruban, poursuivre ; si les dispositions des broches diffèrent, confirmer la compatibilité avant de procéder.
• Polarité : Si les marquages de polarité restent alignés sur tout le chemin de connexion, poursuivre ; si les marquages ne sont pas clairs, vérifier l'orientation avant utilisation.
• Longueur de la rallonge : Si la longueur du câble convient à la disposition, poursuivre ; si le câblage devient plus long, examiner les limitations potentielles liées à la tension.
• Dimensions du profilé : Si la dimensions du profilé accueille le ruban et l'espace de montage, poursuivre ; si le dégagement est limité, examiner les conditions d'ajustement.
• Dégagement du diffuseur : Si le dégagement du diffuseur reste adéquat au-dessus des LED, poursuivre ; si le dégagement est faible, réévaluer l'ajustement et les attentes de diffusion lumineuse.
• Méthode de montage et limites de sécurité : Si les conditions de montage permettent un placement stable et un dégagement thermique, poursuivre ; si des problèmes de contrainte, de dommage ou de chaleur apparaissent, examiner l'installation avant la mise en place.

Revoir la compatibilité lorsque les étiquettes sont manquantes, lorsqu'un seul composant a été remplacé sans vérifier le reste du système, ou lorsque des modifications affectent la longueur de la rallonge, la dimensions du profilé, le dégagement du diffuseur ou les besoins en puissance. Un appariement de composant plus sûr peut être approprié lorsque les valeurs nominales sont proches de leurs limites, que la polarité ne peut pas être confirmée ou que l'ajustement physique reste incertain. Pour une aide supplémentaire à la décision avant de choisir une approche d'alimentation, voir comparaison des méthodes d’alimentation.

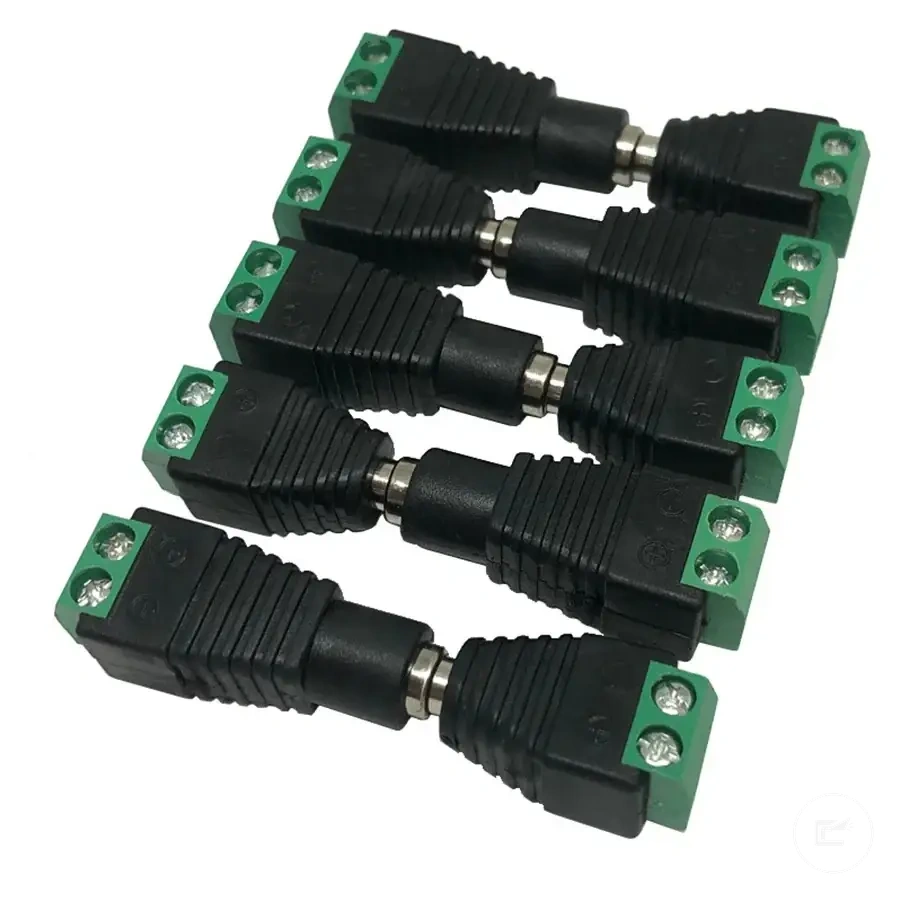

Les produits ci-dessous sont des exemples utiles pour comparer les options disponibles. Avant tout achat, vérifiez que les critères de compatibilité, les caractéristiques et les détails du produit correspondent à votre besoin.

Ce graphique regroupe les vérifications de compatibilité essentielles pour les systèmes de rubans LED en conditions électriques, physiques et post-vérification afin d'aider à vérifier l'alignement des composants avant l'installation.
