Installation de rubans LED sous les placards

Pour installer un ruban LED sous un placard, vérifiez d’abord que la tension nominale du ruban correspond à la sortie de l’alimentation et que les connecteurs conviennent au ruban, puis planifiez le tracé, nettoyez et séchez la surface, montez le ruban ou son profilé et testez l’ensemble avant de fixer définitivement les câbles. Une installation basse tension à brancher peut convenir au bricolage lorsque les composants sont compatibles et accessibles ; dès qu’il faut intervenir sur le secteur, un raccordement fixe, un câblage dissimulé ou endommagé, ou une situation électrique incertaine, faites appel à un professionnel qualifié.

Les choix de position, de support, d’alimentation et de cheminement relient le ruban à ses accessoires d’alimentation, de connexion et de montage; ils influencent la répartition de la lumière, la visibilité du ruban, la tenue mécanique et l’accès futur aux connexions.

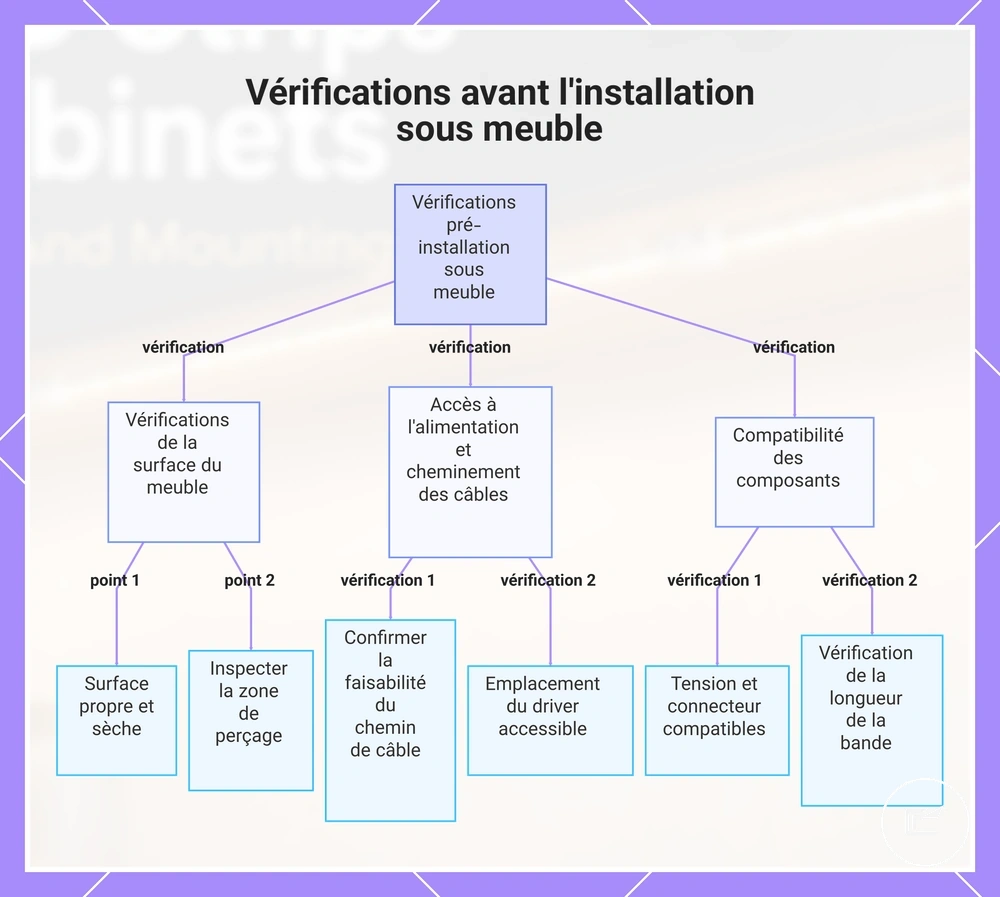

Vérifications avant l'installation sous les placards

La faisabilité d'une installation sous les placards dépend de l'état du placard, de l'accès à l'alimentation, de la compatibilité du ruban et des conditions de travail avant le début du montage. Une courte vérification préalable à l'installation peut réduire les risques de mauvaise adhérence, de cheminement de câble difficile ou de problèmes de connexion électrique. Vérifier ces critères tôt permet de déterminer si une installation en bricolage est réalisable ou si une préparation supplémentaire est nécessaire.

Concentrez-vous sur la surface du placard, l'emplacement de la prise, la position du driver, la compatibilité de tension, la longueur du tracé du ruban, et tout perçage ou câblage direct prévu. Chaque condition peut affecter l'ajustement de l'installation, la gestion des câbles et l'accès pour la maintenance future.

• Si la surface du placard n'est pas propre et sèche, le montage adhésif peut être moins fiable et une préparation de la surface peut être nécessaire avant l'installation.
• Si l'accès à l'alimentation est éloigné de la zone d'installation, confirmez que le chemin de câble reste pratique et ne crée pas de connexions visibles ou sous tension.
• Si un kit basse tension utilise un driver séparé, vérifiez que l'emplacement du driver reste accessible après l'installation.
• Si la tension du ruban, le type de connecteur et les spécifications de l'alimentation ne correspondent pas, des problèmes de compatibilité peuvent survenir lors des tests ou du fonctionnement.
• Si la longueur prévue du tracé est plus longue que prévu, vérifiez la disposition avant le montage pour réduire le risque de reprise.
• Si un perçage est nécessaire, inspectez le matériau du placard et la zone environnante pour réduire le risque de dommages involontaires au dessous du placard ou aux composants dissimulés.

Lors de l'évaluation des risques d'installation, commencez par des vérifications simples avant de monter un ruban. Consulter sécurité avant l’installation peut aider à identifier les conditions qui peuvent nécessiter une planification supplémentaire, en particulier lorsque la compatibilité de tension, le choix du connecteur, l'espacement thermique ou le cheminement des câbles restent incertains.

Une installation basse tension avec un kit à brancher peut convenir pour une installation en bricolage lorsque l'accès à l'alimentation, le cheminement des câbles et l'ajustement des composants sont clairs. Si un câblage direct, des charges électriques incertaines, des placards endommagés ou des travaux électriques sur le secteur sont impliqués, une évaluation par un électricien qualifié ou un autre professionnel qualifié peut être appropriée.

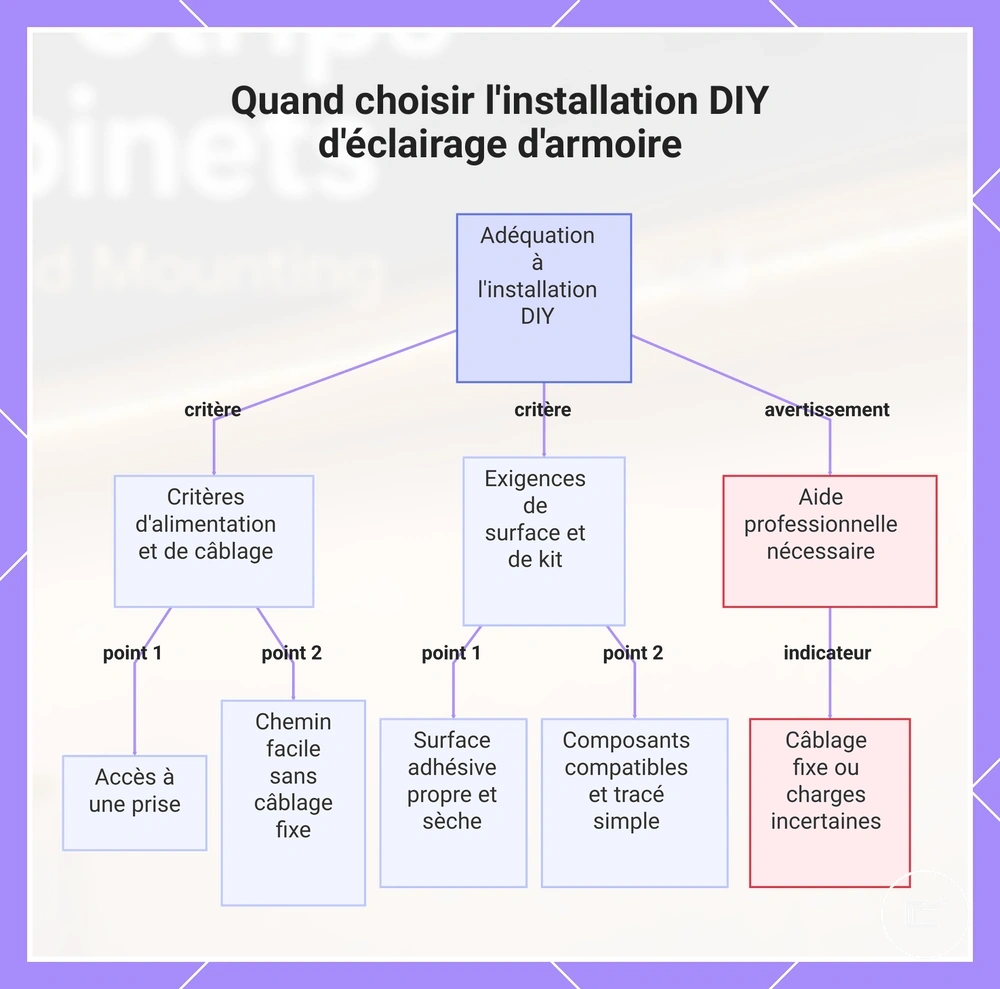

Quand l’installation en bricolage est adaptée

Une installation en bricolage est généralement adaptée lorsqu’un kit basse tension se branche sur une prise, que la surface du placard est saine et que la compatibilité entre ruban, alimentation et connecteurs est claire. Le tracé doit rester accessible et ne pas nécessiter de modification du câblage secteur.

• Si la surface du placard est propre et sèche, le montage adhésif peut être plus facile à positionner et à évaluer avant le placement final.
• Si une prise est accessible près de la zone d'installation, l'accès à l'alimentation et la planification du chemin de câble sont souvent plus simples.
• Si le kit basse tension comprend une alimentation, un driver et un système de connecteurs correspondants, les vérifications de compatibilité sont généralement plus directes.
• Si le ruban suit un tracé simple et droit, le placement et l'ajustement peuvent être plus faciles à confirmer avant le montage.
• Si des connecteurs pris en charge par le fabricant sont utilisés, les points de connexion peuvent être plus faciles à inspecter lors des tests.

Une installation basse tension peut être un choix adapté pour une installation en bricolage lorsque ces conditions sont remplies. Si un câblage direct, des charges électriques incertaines ou des modifications de câblage sont impliqués, la décision d'adéquation peut changer et une évaluation par un professionnel qualifié peut être appropriée.

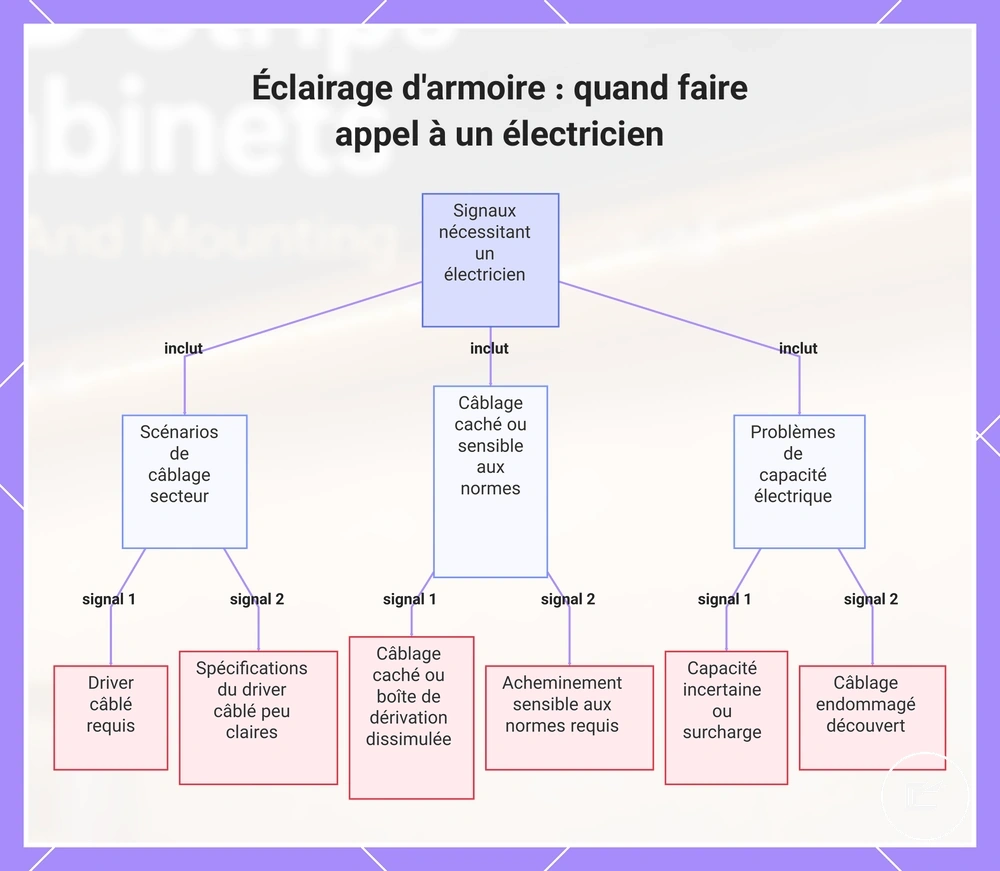

Quand un électricien est nécessaire

Faites appel à un électricien qualifié lorsque l’installation implique le secteur, une alimentation ou un driver raccordé directement au secteur, un câblage dissimulé, un cheminement soumis aux règles d’installation électrique, un câblage endommagé ou une capacité électrique incertaine. Ces situations dépassent le simple montage d’un kit basse tension à brancher.

• Si un câblage direct est requis au lieu d'une connexion par prise, un électricien qualifié doit gérer la décision de raccordement au secteur.
• Si un câblage dissimulé ou une jonction cachée est présent, l'installation doit être considérée comme un point d'escalade plutôt qu'une tâche de bricolage.
• Si un câblage endommagé est découvert, arrêtez l'installation et demandez l'avis d'un professionnel avant de continuer.
• Si la capacité électrique n'est pas claire ou si une condition de surcharge peut exister, une évaluation supplémentaire est nécessaire avant d'ajouter un équipement d'éclairage de placard.
• Si les spécifications du driver câblé ne peuvent pas être confirmées, la compatibilité et le risque d'installation peuvent être difficiles à évaluer.
• Si le cheminement des câbles dépend d'espaces dissimulés ou d'un cheminement soumis aux normes, un professionnel qualifié peut être nécessaire pour déterminer une approche adaptée.

La limite basse tension aide à séparer les installations d'éclairage de placard par prise des situations qui impliquent un câblage secteur ou des conditions électriques incertaines. Lorsque ces signaux d'escalade sont présents, un électricien qualifié est la prochaine étape appropriée.

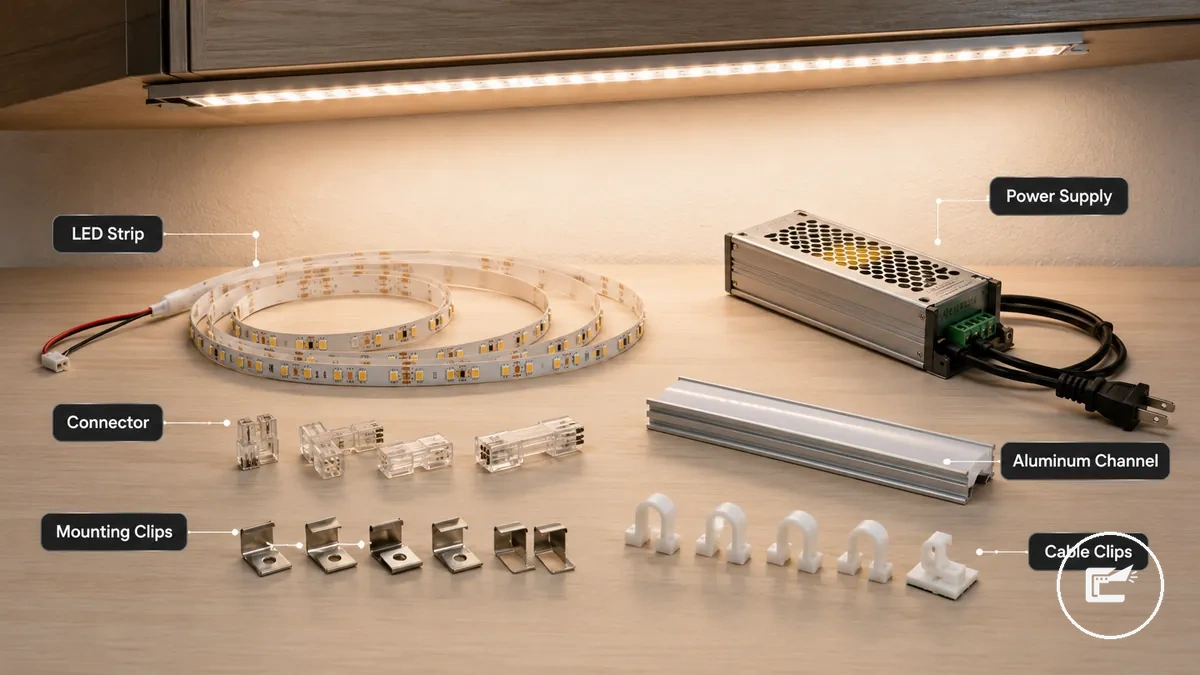

Outils, composants et pièces de montage nécessaires

Les outils, composants et pièces de montage sont les éléments qui assurent la distribution de l'alimentation, le montage du ruban, les connexions et le contrôle des câbles lors d'une installation de rubans LED sous les placards. Chaque pièce remplit un rôle spécifique dans l'installation, la liste doit donc rester centrée sur la fonction plutôt que sur la sélection de produits. Identifier les composants nécessaires avant le montage peut réduire les problèmes de compatibilité, les chemins de câble mal organisés ou les ajustements de montage ultérieurs.

Un ruban LED et une alimentation forment le système d'installation principal. Les connecteurs, les rallonges de câble et les clips de câble aident à gérer le cheminement et les points de connexion. Le ruban adhésif, les clips de montage, le profilé aluminium, le cache diffuseur, le nettoyant, le mètre ruban et les ciseaux facilitent la préparation de la surface, le placement et l'ajustement selon les besoins.

La sélection des composants dépend des conditions d'installation. Les clips de montage ou un profilé aluminium peuvent être utiles lorsqu'un soutien supplémentaire est préféré au-delà du simple ruban adhésif, tandis que les accessoires de rallonge de câble peuvent aider lorsque l'emplacement de l'alimentation crée un chemin de câble plus long. Avant de choisir les pièces, consultez la planification de l’alimentation et des connecteurs pour confirmer les exigences de tension, de connecteur et de compatibilité.

Composants: rôle, condition d’utilisation et valeur à vérifier

Composant	Rôle dans l'installation	Quand c'est important	Précautions
Ruban LED	Source lumineuse principale	Requis pour la ligne d'éclairage	Sa tension nominale, sa largeur, son type de contacts et ses points de coupe doivent correspondre au reste du système.
Alimentation	Fournit l'alimentation de fonctionnement	Nécessaire lorsque le ruban nécessite une alimentation externe	Pour un ruban à tension constante, la tension de sortie doit correspondre à la tension nominale du ruban; la puissance disponible doit couvrir la charge totale du tracé, avec la marge prévue par le fabricant.
Connecteur	Assemble les sections de ruban ou les composants	Utile lorsque des connexions directes sont nécessaires	Vérifier la largeur du ruban, le nombre de contacts ou canaux, le brochage et la polarité lorsque le système est polarisé.

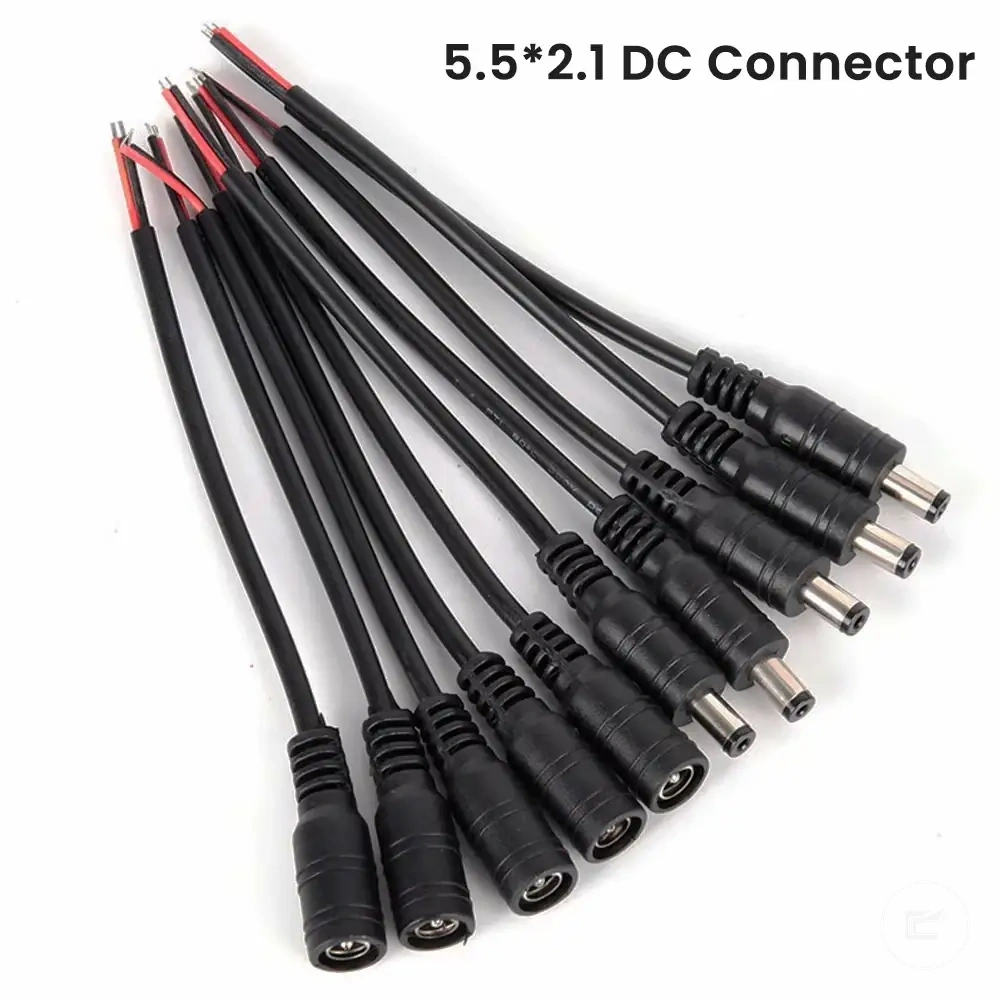

Rallonge de câble	Prolonge le chemin de câble	Utile lorsque l'accès à l'alimentation est plus éloigné	Le connecteur, la polarité, la section des conducteurs, la longueur et le courant admissible doivent convenir au système.
Ruban adhésif	Soutient le montage du ruban	Fonctionne mieux sur une surface propre	La surface doit être propre, sèche, dégraissée et compatible avec l’adhésif; suivre le temps de pression ou de prise indiqué par le fabricant.

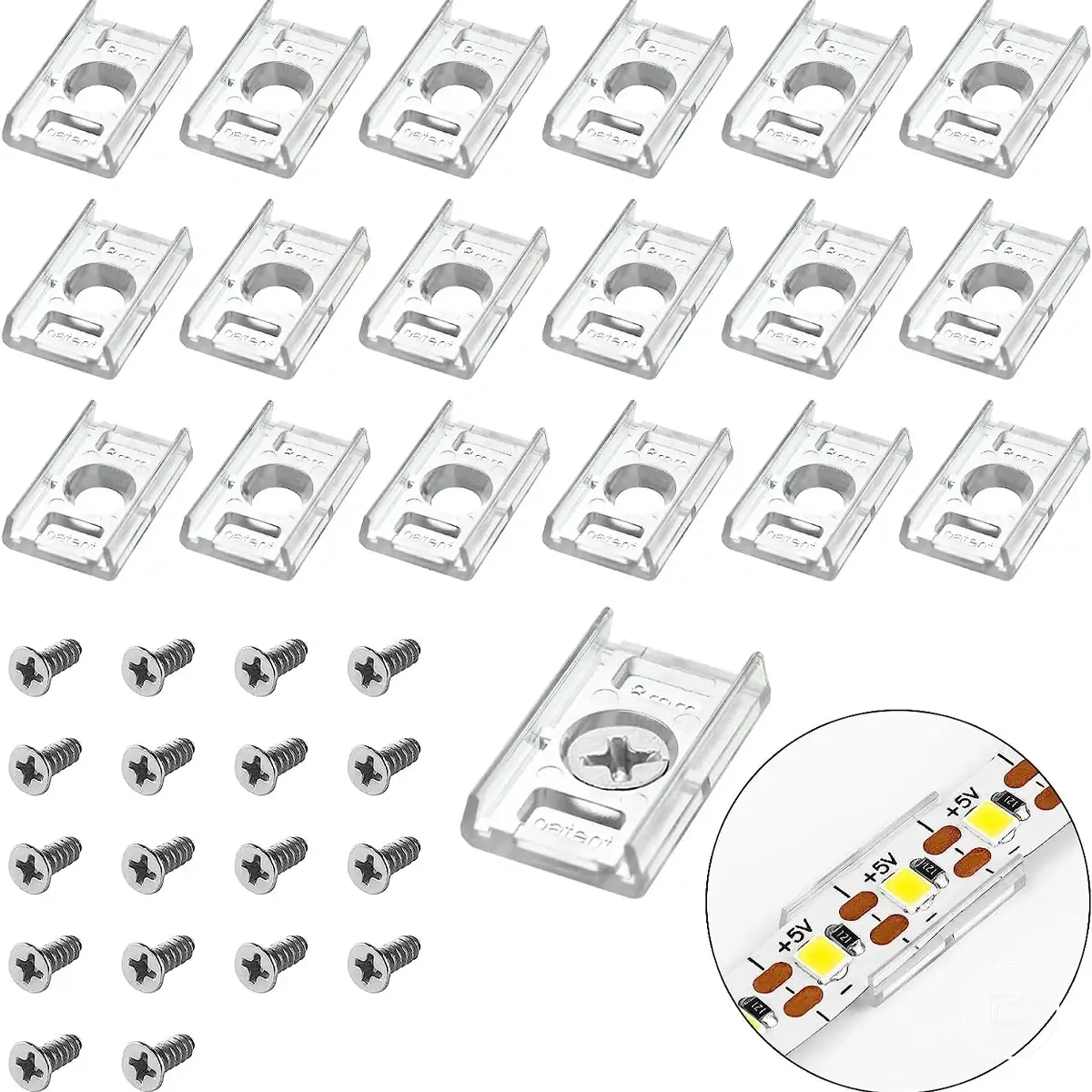

Clips de montage	Ajoutent un support mécanique	Utile lorsqu'une rétention supplémentaire est préférée	Vérifier la largeur du ruban et l’absence de câbles ou d’éléments cachés avant tout perçage.
Profilé aluminium	Soutient le placement et la protection du ruban	Utile pour une ligne montée plus nette	Sa largeur intérieure doit accepter le ruban et son montage doit conserver le dégagement et la dissipation thermique prévus.
Cache diffuseur	Couvre le ruban monté	Souvent associé à un profilé aluminium	Il doit correspondre au profilé; il réduit surtout la perception des points lumineux et peut diminuer légèrement la lumière transmise selon le matériau.
Clips de câble	Contrôlent le cheminement des câbles	Utiles pour les passages de câbles visibles	Fixer sans pincer le câble ni tirer sur les connecteurs, tout en conservant l’accès aux points de service.
Nettoyant	Prépare la surface du placard	Utile avant le montage adhésif	Éliminer poussière, graisse et résidus, puis laisser la surface sécher complètement avant l’adhésion.
Mètre ruban	Soutient la planification de l'agencement	Utile avant la coupe ou le montage	Mesurer le tracé, le profilé et la portée des câbles avant toute coupe ou fixation.
Ciseaux	Utilisés lorsque la coupe est applicable	Peuvent être nécessaires lors de la préparation du ruban	Couper uniquement aux repères prévus par le fabricant et avec le ruban hors tension.

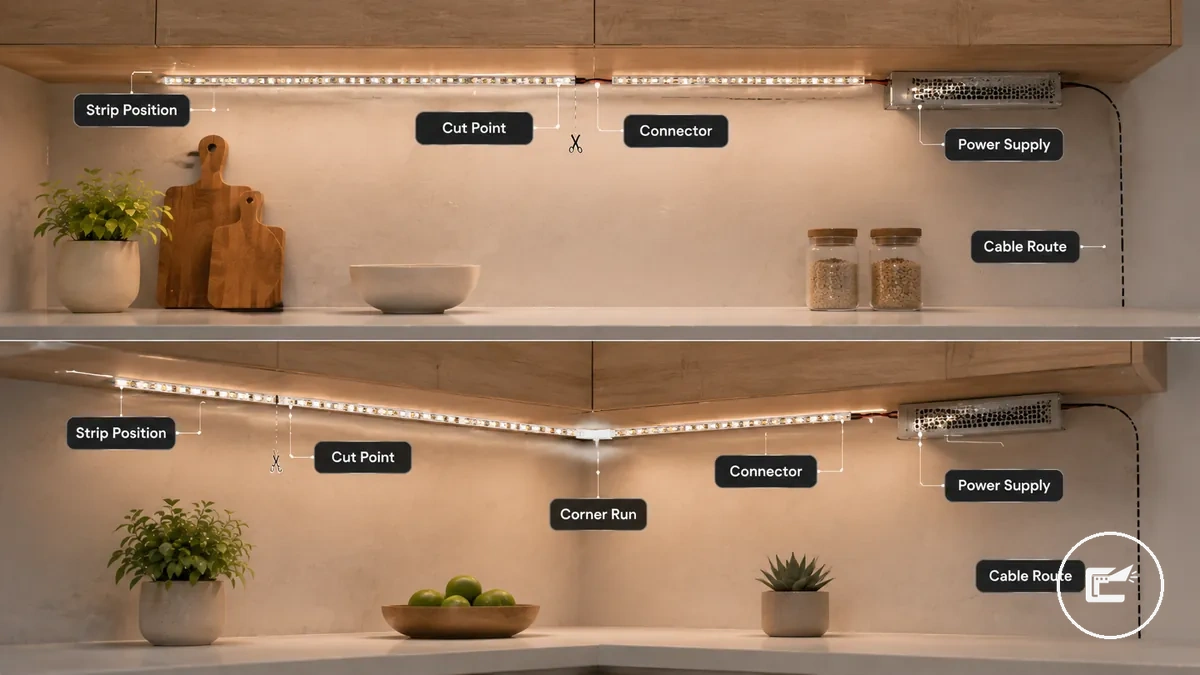

Planification de la position du ruban, de la longueur et du chemin d'alimentation

La planification de l'installation de rubans LED sous les placards commence par décider où le ruban se trouve sur le dessous du placard, jusqu'où il s'étend et comment le chemin d'alimentation basse tension l'atteint avant le début du montage. Le placement peut affecter la répartition lumineuse, la visibilité des ombres et la visibilité des câbles. Une planification précoce peut réduire les ajustements de montage et les changements de connecteurs après le début de l'installation.

Pour les rubans LED sous placard, le placement avant peut diriger plus de lumière vers le plan de travail, tandis que le placement au milieu ou à l'arrière peut changer la façon dont la lumière se répartit sur les surfaces voisines. La longueur du ruban doit suivre le tracé prévu sous le placard, et chaque connecteur doit rester accessible dans l'agencement de l'installation. L'emplacement de l'alimentation doit permettre un chemin de câble pratique avant le début du montage.

• Choisissez si le ruban sera placé près de l’avant, du milieu ou de l’arrière du dessous du placard selon la zone à éclairer, l’éblouissement et la possibilité de dissimuler le ruban.
• Mesurez la longueur prévue et coupez uniquement aux repères de coupe autorisés sur le ruban.
• Vérifiez que chaque connecteur et chaque rallonge atteignent leur point de connexion sans traction ni pincement.
• Choisissez pour l’alimentation un emplacement accessible, ventilé conformément aux instructions du fabricant et atteignable pour les futurs contrôles.
• Planifiez le cheminement des câbles basse tension pour limiter les sections visibles sans créer de raccord inaccessible.
• Pour un long tracé, calculez la charge à partir de la puissance par mètre × longueur alimentée et surveillez la chute de tension; si la fin du ruban est sensiblement plus faible, revoyez la longueur alimentée, la section de câble ou la méthode d’alimentation selon les indications du fabricant.

Un tracé de placard droit est souvent plus facile à planifier car le ruban, le connecteur et le chemin de câble suivent un seul parcours. Les agencements d'angle ou les tracés sur plusieurs placards peuvent nécessiter une attention supplémentaire à la portée du connecteur, aux changements de direction et au cheminement des câbles entre les sections. Avant de finaliser l'agencement, consultez la planification de l’alimentation et des connecteurs pour confirmer que la tension, le choix du connecteur et les exigences d'installation restent compatibles.

Placement avant, milieu et arrière

Le choix d'une position pour les rubans LED sous placard affecte l'éclairage de travail, l'éblouissement, les ombres et la visibilité du ruban lors de l'installation. Les placements avant, milieu et arrière créent des effets lumineux différents sur le dessous du placard et les surfaces voisines, et le résultat peut varier selon la profondeur du rebord du placard, l'utilisation d'un diffuseur et le fini du comptoir.

Position du ruban: effet lumineux, visibilité et condition favorable

Placement	Effet lumineux	Visibilité	Risque d'éblouissement	Condition favorable
Avant	Peut diriger plus de lumière vers le plan de travail	La visibilité du ruban peut augmenter lorsque le rebord du placard est peu profond	Peut être plus visible sans diffuseur	Peut convenir aux placards avec un rebord plus profond qui aide à dissimuler le ruban
Milieu	Peut offrir une répartition lumineuse plus équilibrée sur les surfaces voisines	La visibilité du ruban peut être modérée	Le risque d'éblouissement peut varier selon le type de diffuseur et l'angle de vue	Peut convenir aux placards où une répartition lumineuse équilibrée est préférée
Arrière	Peut diriger plus de lumière vers la zone du dosseret	La visibilité du ruban peut être réduite dans certains agencements	L'éblouissement peut être moins perceptible depuis les positions de vue courantes	Peut fonctionner lorsque la profondeur du placard et la réflexion de la surface soutiennent l'agencement

Un diffuseur peut adoucir l'apparence des points lumineux individuels, tandis que la profondeur du rebord du placard peut influencer si le ruban reste visible depuis les angles de vue normaux. Aucun placement n'est correct pour toutes les installations car les dimensions du placard, la réflectivité du comptoir et la configuration du diffuseur peuvent modifier le résultat lumineux.

Emplacement de l'alimentation et chemin du câble basse tension

La planification de l'emplacement de l'alimentation commence par le choix d'une position accessible et d'un chemin de câble basse tension qui reste accessible après l'installation. Pour les rubans LED sous placard, l'alimentation, l'orientation du connecteur et le chemin de câble doivent être examinés avant le montage afin de vérifier la portée du câble, la visibilité et l'accès futur sans imposer de contrainte inutile sur les connexions.

L’emplacement de l’alimentation doit permettre l’accès, la ventilation prévue par le fabricant et une gestion des câbles sans traction. Pour les rallonges basse tension, la section des conducteurs et le courant admissible doivent rester adaptés à la charge et à la longueur du trajet; un câble plus long ou plus résistif augmente le risque de chute de tension.

• Confirmez que l'accès à la prise permet à l'alimentation à brancher de rester accessible.
• Choisissez un emplacement pour l'alimentation ou le driver qui reste accessible après le montage.
• Vérifiez que la longueur de la rallonge de câble est adaptée au chemin de câble prévu.
• Assurez-vous que l'orientation du connecteur correspond à la disposition du ruban et au chemin de câble.
• Utilisez les interstices du placard uniquement s'ils offrent un passage pratique sans contrainte excessive sur le câble.
• Examinez la décharge de traction aux points de connexion pour limiter la tension sur le câble.
• Vérifiez que les sections de câble dissimulées restent accessibles pour l'inspection et l'ajustement si nécessaire.

Si le chemin de câble passe par des interstices du placard ou derrière des surfaces visibles, la portée du câble, les conditions thermiques et l'accès au connecteur peuvent influencer la disposition finale. Évitez les plans de cheminement qui dépendent de modifications du câblage secteur dissimulé ou de connexions inaccessibles, car cette sous-section se concentre uniquement sur la planification de l'installation basse tension.

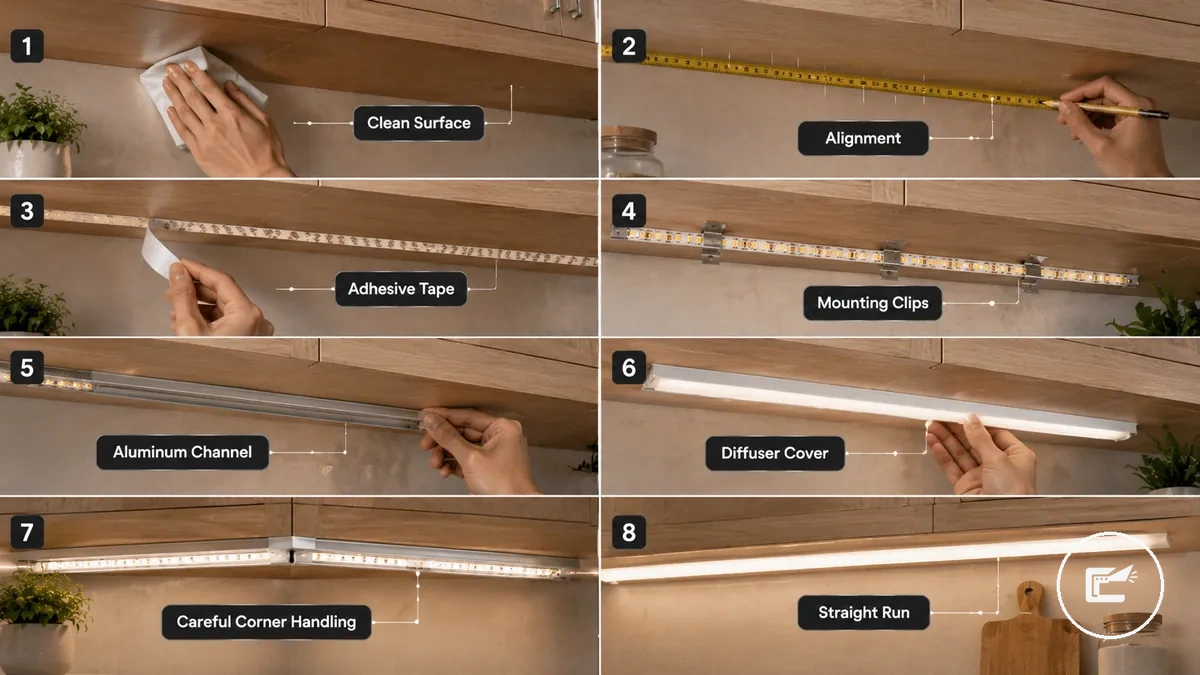

Montage des rubans LED, des clips ou des profilés avec diffuseur

Le montage des rubans LED, des clips ou des profilés avec diffuseur commence une fois la planification terminée et dépend de la préparation de la surface, de l'alignement et de la méthode de support choisie. Une surface propre, des mesures précises et un positionnement cohérent peuvent réduire le risque de décollement et maintenir le ruban droit. La méthode de montage doit correspondre à la surface du placard et aux conditions d'installation plutôt que de suivre une approche universelle.

Choisir le support selon la surface et le besoin de maintien

Méthode	Condition favorable	Apport principal	Limitation à vérifier
Adhésif du ruban	Surface lisse, propre, sèche et charge légère	Montage simple et discret	La tenue dépend de la surface, de l’adhésif, de la chaleur et du temps de prise indiqué par le fabricant
Clips de montage	Surface texturée, maintien mécanique souhaité ou adhésif insuffisant	Réduit la dépendance à l’adhésif	Peut nécessiter un perçage; vérifier le matériau et ce qui se trouve derrière la surface
Profilé aluminium + diffuseur	Ligne droite, protection du ruban, diffusion plus homogène ou gestion thermique recherchée	Protège, aligne et aide à répartir la chaleur	Le profilé doit accepter la largeur du ruban, le diffuseur doit lui correspondre et la ventilation ne doit pas être obstruée

1. Nettoyez le dessous du placard et laissez la surface sécher pour que le ruban adhésif ou la quincaillerie de montage puisse adhérer plus uniformément.
2. Mesurez et marquez le tracé du ruban avant la fixation afin que l'alignement puisse être vérifié et ajusté avant le début du montage.
3. Positionnez le ruban le long du tracé marqué et appliquez le ruban adhésif avec une pression uniforme lorsque la méthode de montage repose sur l'adhésion.
4. Fixez les clips de montage ou installez un profilé aluminium lorsqu'un support supplémentaire ou une protection du ruban peut être bénéfique pour l'installation.
5. Insérez le ruban dans le profilé et ajoutez le cache diffuseur lorsque la conception du profilé prend en charge cette configuration, ce qui aide à maintenir une ligne d'éclairage nette.
6. Guidez le ruban avec précaution autour des coins pour que l'alignement reste cohérent et que le ruban soit moins susceptible de se soulever ou de se déplacer lors de l'utilisation.
7. Laissez un espacement approprié autour du ruban ou du profilé lorsque les conditions thermiques peuvent affecter les performances de montage, puis vérifiez la rectitude avant de passer aux étapes d'installation suivantes.

Si le ruban adhésif est appliqué sur une surface qui n'est pas complètement préparée, un décollement ou un désalignement peut se produire plus facilement après le montage. Vérifier l'alignement avant la fin du temps de pression complet peut faciliter les petits ajustements par rapport au repositionnement de l'ensemble du ruban ultérieurement.

Préparation de la surface et mesure du tracé

La préparation de la surface et la mesure du tracé commencent par le nettoyage, le séchage et le marquage du dessous du placard avant le début du montage. La préparation de la surface permet d'évaluer les conditions d'adhérence, tandis que la mesure soutient l'alignement, la précision de la longueur du ruban et l'ajustement du profilé. Ces étapes doivent être réalisées avant de fixer le ruban, les clips de montage, le profilé aluminium ou le cache diffuseur.

1. Nettoyez le dessous du placard lorsque de la poussière, de la graisse ou des résidus sont présents afin que la surface de montage puisse offrir un contact plus homogène pour le ruban adhésif ou la quincaillerie de montage.
2. Laissez la surface sécher complètement lorsque de l'humidité est présente afin que les conditions d'adhérence soient moins susceptibles d'être affectées lors du montage.
3. Mesurez le tracé prévu du ruban et la longueur du profilé aluminium avant la fixation afin que l'alignement et l'ajustement puissent être vérifiés à l'avance.
4. Marquez le tracé prévu du ruban lorsque les mesures sont confirmées afin que la ligne d'éclairage puisse rester plus droite lors du montage.
5. Repérez les marques de coupe du ruban et comparez-les au tracé mesuré: ne coupez qu’aux emplacements autorisés par la conception du ruban, alimentation débranchée.
6. Vérifiez le dégagement pour le tracé du ruban, le profilé aluminium et le cache diffuseur lorsque les caractéristiques du placard peuvent affecter l'ajustement, afin que les composants de montage puissent être positionnés plus précisément.

Si le dessous du placard présente une texture de surface rugueuse, les performances d'adhérence peuvent varier et les clips de montage peuvent devenir une méthode de support plus adaptée. Vérifier l'alignement avant d'appliquer le temps de pression complet peut faciliter les petits ajustements par rapport au repositionnement du ruban après la fixation.

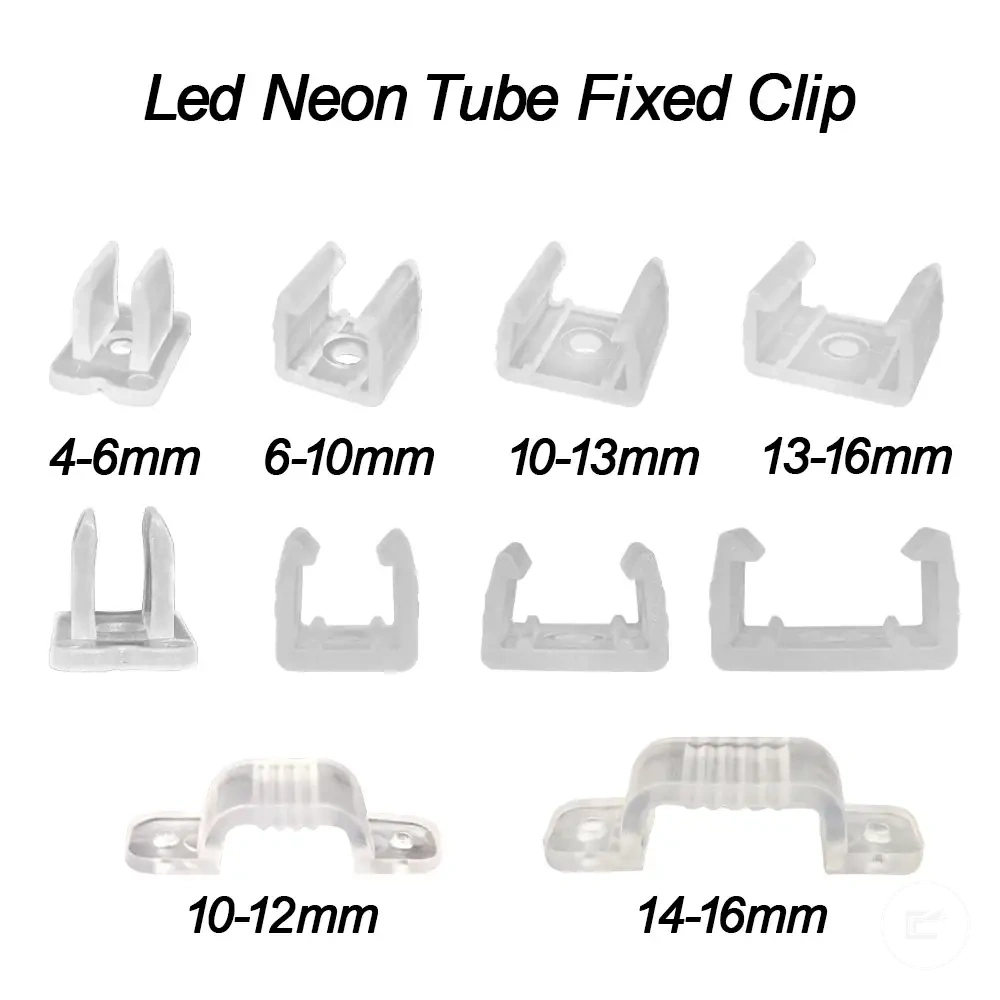

Utilisation du ruban adhésif ou des clips de montage

L'utilisation du ruban adhésif ou des clips de montage commence par l'évaluation du dessous du placard, du poids du ruban et des conditions de montage avant la fixation. Le ruban adhésif peut être suffisant pour les rubans LED sous placard lorsque la surface de montage est lisse et que l'installation exerce une charge limitée sur le tracé du ruban, tandis que les clips de montage peuvent ajouter un support mécanique lorsque les conditions sont moins favorables.

La méthode de support dépend de la texture de la surface, de l'exposition à la chaleur, du poids et des besoins d'ajustement:

Adhésif ou clips: décision selon la condition de montage

Condition	Adhésif	Clips de montage
Surface lisse, propre et sèche	Peut suffire si l’adhésif est prévu pour la surface et que la charge reste faible	Optionnel si aucun maintien mécanique supplémentaire n’est nécessaire
Surface rugueuse ou texturée	Contact moins uniforme, donc tenue plus incertaine	Support mécanique généralement plus adapté si le matériau peut recevoir la fixation
Chaleur ou profilé plus lourd	La tenue peut diminuer selon l’adhésif et la température	Peut reprendre une partie de l’effort mécanique; respecter aussi la ventilation prévue
Maintenance ou repositionnement futur	Le retrait peut endommager ou affaiblir l’adhésif	Peut faciliter une fixation répétable selon le type de clip

Pour une installation basse tension, la méthode de support doit être évaluée en parallèle de l'alimentation, de la position du connecteur, de l'approche de montage et du chemin de câble afin que le ruban reste soutenu sans créer de contrainte inutile sur le chemin de câble ou les points de connexion.

Installation du profilé aluminium et du cache diffuseur

L'installation d'un profilé aluminium et d'un cache diffuseur commence par le positionnement du profilé sur le dessous du placard afin que les rubans LED sous placard puissent suivre un tracé de montage plus droit. Un profilé aluminium peut offrir une protection au ruban et favoriser la diffusion de la lumière, tandis que le cache diffuseur peut adoucir l'apparence des points lumineux selon l'ajustement du diffuseur, la profondeur du profilé, la luminosité du ruban et le dégagement sous le placard.

1. Positionnez le profilé aluminium le long du tracé prévu du ruban afin que la profondeur du profilé et le dégagement sous le placard puissent être vérifiés avant la fixation.
2. Fixez le profilé avec des vis ou des clips de montage lorsque la surface de montage et les conditions d'installation soutiennent cette méthode, ce qui aide à maintenir l'alignement du profilé.
3. Insérez les rubans LED sous placard dans le profilé afin que le ruban repose uniformément sans imposer de contrainte inutile sur le connecteur basse tension ou le chemin de câble.
4. Vérifiez que la connexion de l'alimentation, la position du connecteur et le chemin de câble restent accessibles avant de fermer le profilé.
5. Installez le cache diffuseur sur le profilé afin que le cache s'aligne correctement et n'interfère pas avec les éléments du placard à proximité.
6. Testez le ruban après l'installation pour confirmer que l'ajustement du diffuseur, la diffusion lumineuse et le placement du profilé restent adaptés à l'installation.

Par rapport à un ruban exposé, un profilé aluminium peut mieux protéger le ruban, maintenir un tracé droit et aider à répartir la chaleur. Le diffuseur sert surtout à homogénéiser l’apparence et à réduire la perception des points lumineux; il peut aussi réduire légèrement la lumière transmise. L’effet réel dépend du profilé, du diffuseur, de la puissance du ruban et du dégagement disponible.

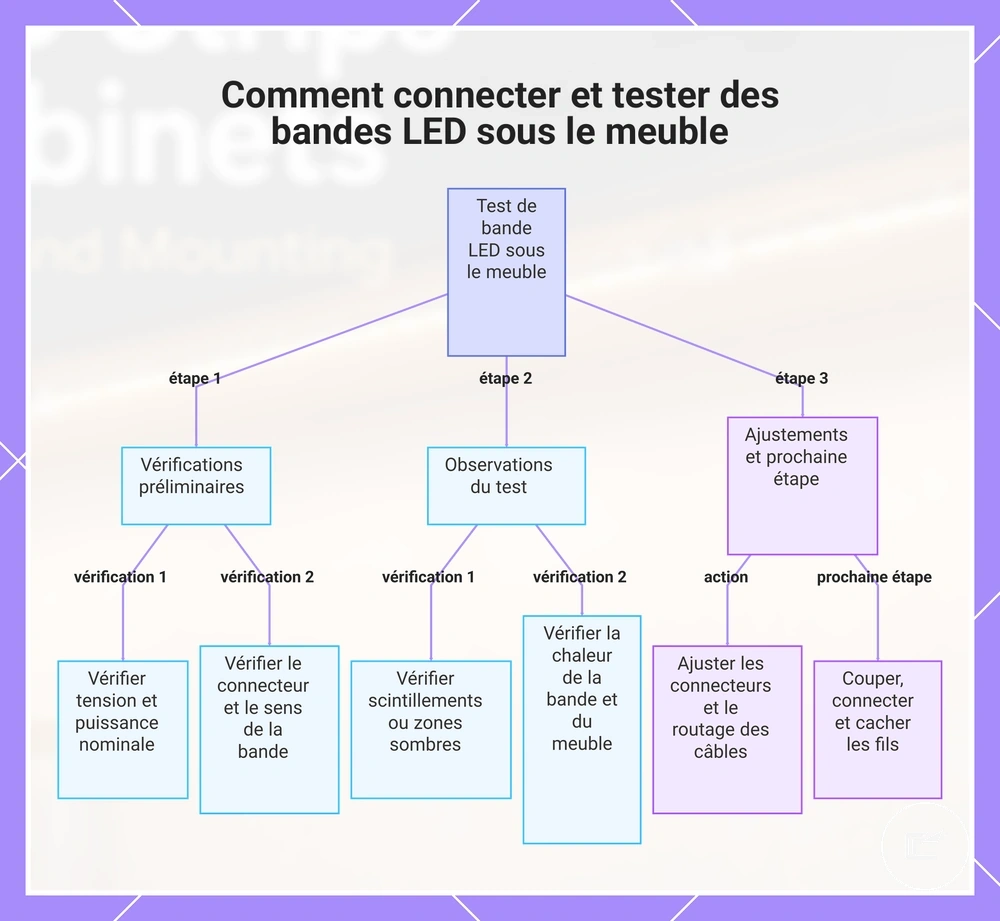

Connexion de l’alimentation et test du ruban LED

Connectez et testez le ruban tant que tous les composants restent accessibles. Pour un ruban LED à tension constante, la tension de sortie de l’alimentation doit correspondre à la tension nominale du ruban et la puissance disponible doit couvrir la charge du tracé; le brochage ou la polarité doit aussi être respecté lorsque le système l’exige.

1. Confirmez que la tension et la puissance nominale de l'alimentation correspondent à l'exigence basse tension du ruban pour le tracé prévu sous le placard.
2. Vérifiez l'orientation du connecteur et le sens du ruban sous le placard pour éviter une polarité inversée ou un désalignement.
3. Branchez temporairement le ruban à l'alimentation ainsi qu'à tout contrôleur ou gradateur pour un test avant le montage final.
4. Observez la présence de scintillements, de sections faibles ou d'une luminosité irrégulière le long du chemin de câble.
5. Pendant le test initial, recherchez un échauffement anormal, une odeur, une décoloration ou un composant qui dépasse les conditions d’utilisation indiquées par son fabricant; coupez l’alimentation si un signe anormal apparaît.
6. Ajustez les connecteurs ou le cheminement des câbles pour minimiser la contrainte et maintenir un bon alignement avant de finaliser le montage et la dissimulation.

Après un test stable et avant la finition, utilisez le guide pour couper, connecter et cacher les fils afin d’organiser les raccords et le cheminement sans modifier une configuration qui fonctionne.

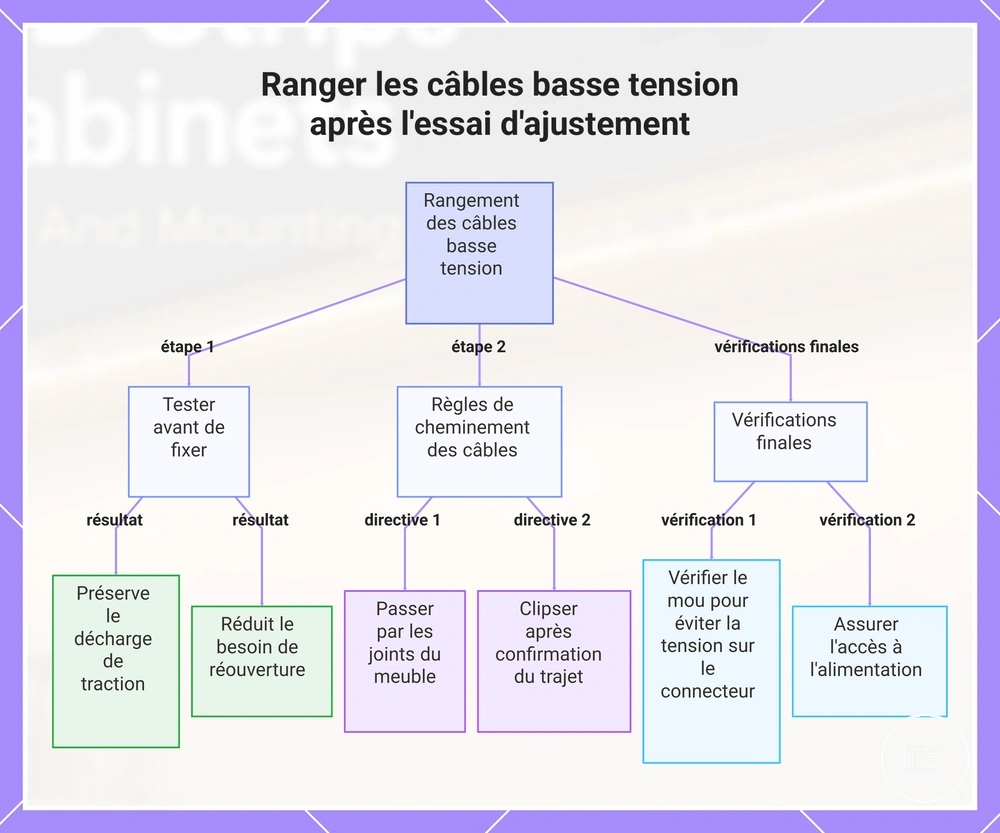

Rangement des câbles basse tension après l'essai

Ranger les câbles basse tension après un test concluant évite de verrouiller une connexion défectueuse dans un chemin difficile d’accès. Le but est de limiter les câbles visibles tout en préservant la décharge de traction, la ventilation et l’accès aux points de connexion.

• Acheminez les câbles par les joints ou angles du placard seulement si le passage reste propre, protégé et accessible.
• Gardez assez de longueur pour éviter toute traction sur les connecteurs; ne pincez pas le câble avec les clips.
• Conservez l’alimentation, les connecteurs et les points de service accessibles et ne bloquez pas la ventilation des composants.
• Fixez les clips de câble uniquement quand la longueur, les angles, la position des connecteurs et l’accès à l’alimentation ont été confirmés.
• Pour une finition plus discrète, poursuivez avec le guide pour couper, connecter et cacher les fils, sans modifier un agencement qui vient d’être testé avec succès.

Les exemples ci-dessous prolongent les décisions de montage et de gestion des câbles. Vérifiez d’abord la compatibilité (largeur du ruban, type de connecteur, polarité, dimensions et méthode de fixation); les liens servent ensuite à consulter les fiches produits du marchand.

Erreurs d'installation de rubans LED sous placard à éviter

Les erreurs d'installation courantes peuvent provoquer des symptômes visibles tels que scintillement, atténuation ou décollement. Reconnaître ces erreurs avant ou pendant l'installation permet d'éviter une faible luminosité, une contrainte sur les connecteurs et une tension sur les câbles des rubans LED sous placard. Comprendre comment les symptômes sont liés aux causes et aux mesures préventives favorise un montage plus fiable sous le placard.

Les erreurs principales incluent une mauvaise adhérence, un support de montage faible, une alimentation incorrecte, une chute de tension, une incompatibilité de connecteur, un mauvais placement du ruban, une courbure excessive, une accumulation de chaleur et une tension sur le câble. Chacune peut affecter les performances du ruban et la répartition lumineuse si elle n'est pas corrigée lors du processus d'installation initial.

Utilisez le tableau ci-dessous pour associer chaque erreur à sa cause probable, une vérification sûre et une stratégie de prévention. Cela permet d'identifier les problèmes potentiels sans répéter la séquence d'installation complète ni transformer cela en guide de dépannage.

Symptôme → cause probable → vérification → prévention

Problème	Cause probable	Vérification sûre	Prévention
Ruban desserré ou adhérence qui se décolle	Mauvaise préparation de la surface ou support de montage insuffisant	Vérifier la propreté du dessous du placard et la fixation du ruban	Nettoyer la surface et utiliser un support adapté avant le montage
Scintillement ou luminosité instable	Alimentation incorrecte ou erreur de connecteur	Vérifier la tension, la puissance nominale de l'alimentation et l'ajustement du connecteur	Confirmer la compatibilité et tester avant le montage final
Atténuation aux extrémités du ruban	Chute de tension	Observer la luminosité le long du tracé du ruban	Planifier la longueur du ruban et les besoins en puissance de manière appropriée
Éclairage irrégulier ou éblouissement	Mauvais placement sous le placard	Examiner la position du ruban et la répartition lumineuse	Positionner le ruban pour la zone d'éclairage souhaitée
Ruban endommagé ou fonctionnement intermittent	Courbure excessive ou tension sur le câble	Inspecter les courbures et les points de connexion	Éviter les courbures prononcées et la tension excessive sur les câbles
Atténuation liée à la chaleur	Mauvais espacement thermique ou chaleur emprisonnée	Vérifier la circulation d'air autour du ruban	Prévoir un espacement et éviter de couvrir les zones sensibles à la chaleur
Instabilité du connecteur	Tension sur le câble	Inspecter le chemin de câble et les points de tension	Prévoir une décharge de traction et fixer les câbles visibles

Si un symptôme persiste après les vérifications de base, envisagez comment résoudre les problèmes d’installation.

Faible adhérence et mauvaise préparation de la surface

Lorsqu'un ruban desserré ou un symptôme de décollement apparaît, la faible adhérence est souvent liée aux conditions de la surface du placard plutôt qu'à une cause unique. La graisse, la poussière, l'humidité, la texture ou une chaleur excessive sur la surface du placard peuvent réduire le contact adhésif. Cette erreur peut créer une mauvaise tenue lors de l'installation d'éclairage de placard et augmenter le risque de déplacement du ruban avec le temps.

Vérifiez ces causes locales et points de prévention:

• Matériau de surface: Une surface de placard texturée peut offrir moins de contact adhésif qu'une surface plus lisse.
• Graisse ou poussière: Les résidus sur la surface du placard peuvent affaiblir l'adhérence et augmenter le risque de décollement.
• Résidu de nettoyant: Un film de nettoyant restant peut réduire l'adhérence si la surface n'est pas complètement propre.
• Humidité et temps de séchage: Une surface humide peut accroître la probabilité d'un ruban desserré après le montage.
• Pression adhésive: Une pression inégale lors de l'installation peut laisser des sections avec un contact plus faible.
• Poids du ruban: Des tracés de ruban ou des profilés plus lourds peuvent exercer une contrainte supplémentaire sur les points de fixation adhésifs.
• Support par clips: Des clips supplémentaires peuvent aider lorsque le poids du ruban, la texture de la surface ou les conditions de montage créent une charge supplémentaire.
• Accumulation de chaleur: une température élevée au niveau du ruban ou du support peut réduire la tenue de certains adhésifs; améliorez la dissipation et suivez les limites du fabricant.

Une faible adhérence n’a pas une cause unique: reliez le décollement à la surface, aux résidus, à l’humidité, à la chaleur et à la charge mécanique. Traitez la condition observée plutôt que d’ajouter simplement davantage d’adhésif.

Mauvaise alimentation, chute de tension et erreurs de connecteur

Lorsqu'un affaiblissement, un scintillement, un éclairage partiel ou une absence de lumière apparaissent après l'installation, une alimentation inadaptée, une chute de tension ou une erreur de connecteur peuvent en être la cause. Cette erreur ne provient pas toujours de la même source, le symptôme doit donc être associé à la cause la plus probable avant d'apporter des modifications à l'installation.

Symptômes électriques: causes probables et vérifications

Problème	Cause probable	Vérification sûre	Prévention
Scintillement	Connecteur desserré ou incompatibilité du contrôleur	Vérifier l'ajustement du connecteur et la compatibilité du contrôleur	Confirmer les connexions avant le montage final
Affaiblissement	Chute de tension ou puissance insuffisante	Observer la luminosité sur l'ensemble du tracé du ruban	Adapter les besoins en puissance à l'agencement de l'installation
Éclairage partiel	Erreur de connecteur ou connexion surchargée	Inspecter les points de connexion le long du ruban	Éviter de placer une charge excessive sur une seule connexion
Aucune lumière	Incompatibilité de tension, problème de sens de polarité ou connecteur déconnecté	Vérifier la compatibilité de tension et l'orientation du connecteur	Vérifier la polarité et l'alignement de la connexion avant le test
Performances irrégulières	Longs tracés contribuant à la chute de tension	Comparer la luminosité d'une extrémité du tracé à l'autre	Planifier les longs tracés en tenant compte des besoins en puissance

Tous les symptômes ne pointent pas vers la même cause. La chute de tension, l'erreur de connecteur, l'incompatibilité du contrôleur et les limites de l'alimentation peuvent produire des résultats similaires, tandis que l'accumulation de chaleur, la tension sur le câble, les problèmes d'adhérence ou un mauvais placement peuvent contribuer à des problèmes d'installation distincts. Si le symptôme persiste après ces vérifications, examinez comment vérifier la compatibilité de l’alimentation et des connecteurs.

Mauvais placement, courbure et accumulation de chaleur

Lorsque des reflets, des ombres, des points lumineux visibles ou une qualité lumineuse irrégulière apparaissent après l'installation, un mauvais placement, des courbures prononcées ou une accumulation de chaleur peuvent en être la cause. Cette erreur peut exercer une contrainte physique sur les rubans LED sous placard et affecter les performances avec le temps, selon le type de ruban, le rayon de courbure, l'ajustement du profilé et les conditions de ventilation.

Les vérifications préventives incluent:

• Mauvais placement: Positionner le ruban pour réduire les reflets, les ombres et les points lumineux visibles sur la surface de travail prévue.
• Courbures prononcées: respectez le rayon de courbure minimal indiqué par le fabricant; ne pliez pas brutalement le circuit imprimé et ne forcez pas le ruban dans un angle.
• Dégagement du diffuseur: Assurer un dégagement suffisant entre le diffuseur et le ruban pour ne pas restreindre la distribution lumineuse.
• Profilé trop étroit: Éviter les conditions de profilé serré qui peuvent contribuer à l'accumulation de chaleur ou réduire la qualité lumineuse.
• Dissipation thermique: ne couvrez pas les zones prévues pour évacuer la chaleur et conservez le dégagement ou la ventilation demandé par le fabricant du ruban, du profilé et de l’alimentation.
• Soutien de l'adhérence: Vérifier que les courbures et les angles ne créent pas de forces de soulèvement pouvant affaiblir l'adhérence ou entraîner un ruban desserré.

Le mauvais placement, la contrainte de courbure et les chemins de chaleur obstrués ne créent pas toujours le même symptôme. L'accumulation de chaleur, la chute de tension, l'erreur de connecteur et la contrainte physique peuvent interagir différemment selon les installations. La prévention doit donc se concentrer sur la condition spécifique affectant les performances de l'éclairage du placard.
