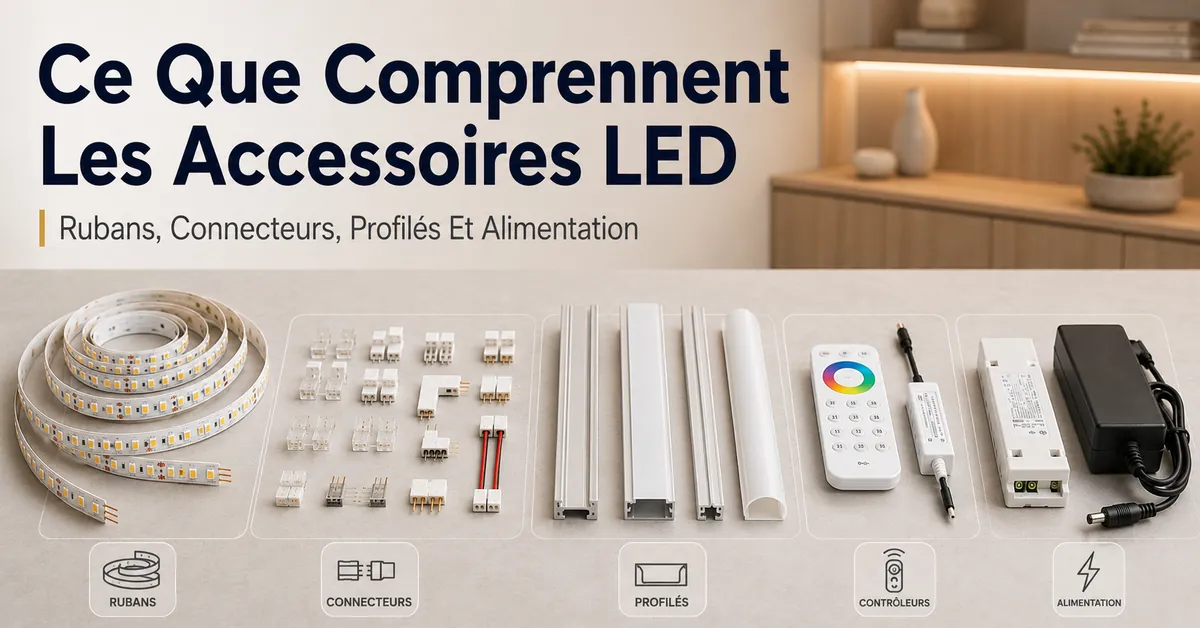

Ce que comprennent les accessoires pour rubans LED et éclairage de placards

Les accessoires pour rubans LED et éclairage de placards regroupent les pièces qui alimentent, relient, commandent, fixent, protègent ou diffusent la lumière autour de la source lumineuse. Le ruban LED, la barre ou le luminaire qui produit la lumière n’est pas un accessoire au sens strict, même si un kit complet peut réunir source lumineuse et accessoires ; avant de choisir, vérifiez surtout la compatibilité électrique, la connectique, le mode de commande et les conditions de montage.

Le contenu exact dépend du type de source lumineuse, du câblage, du mode de commande et du meuble. Commencez par identifier la fonction de chaque pièce, puis vérifiez les spécifications des composants qui doivent fonctionner ensemble.

Ce que sont les accessoires pour rubans LED et éclairage de placards

Au sens fonctionnel, les accessoires pour rubans LED et éclairage de placards sont des pièces de support utilisées pour alimenter, connecter, commander, fixer, protéger ou diffuser la lumière au sein d’une installation. Ils travaillent autour de la source lumineuse afin que les différents composants fonctionnent comme un système cohérent.

L’expression accessoires pour rubans LED et éclairage de placards couvre donc notamment les alimentations, connecteurs, contrôleurs, clips, profilés, diffuseurs, caches et câbles nécessaires selon la configuration. Leur présence dépend du type de source lumineuse, du mode de commande, du câblage et des contraintes du placard.

Un connecteur illustre bien cette relation : il relie deux sections sans produire de lumière lui-même. La fonction de support, et non le conditionnement commercial, détermine ici la catégorie.

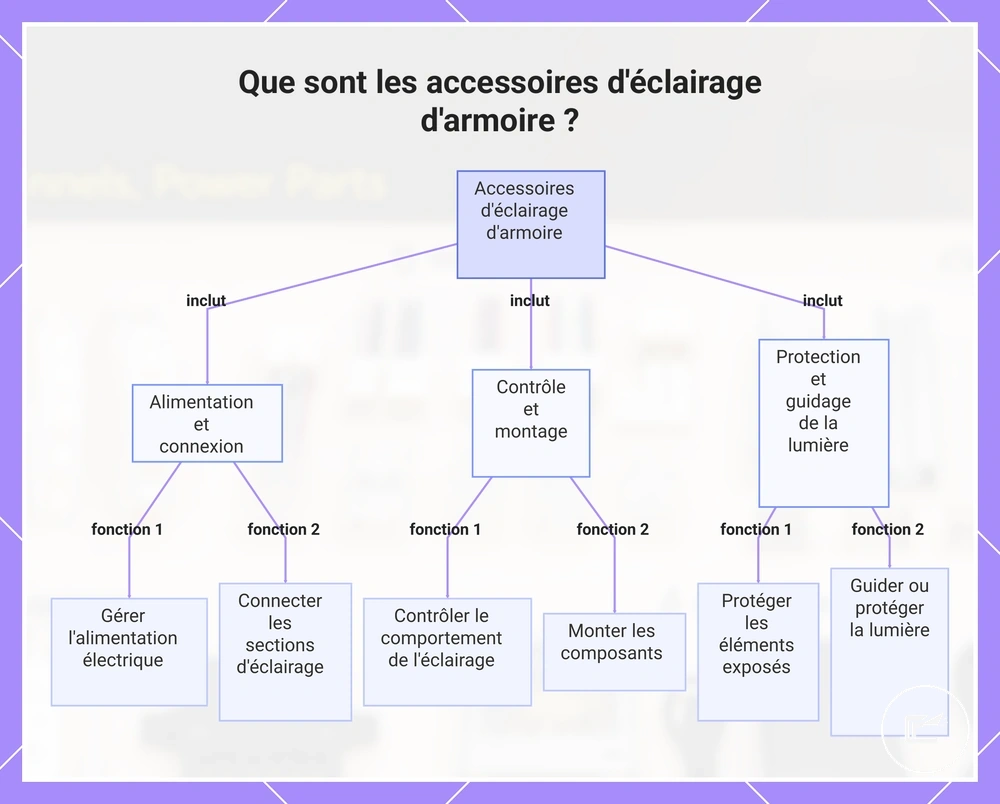

Le schéma suivant regroupe les principales fonctions de support : alimentation, connexion, commande, montage, protection et diffusion de la lumière.

Ce qui compte comme accessoire par rapport à l'unité d'éclairage elle-même

La distinction repose sur la fonction : une source lumineuse produit la lumière, tandis qu’un accessoire permet de l’alimenter, la relier, la commander, la fixer, la protéger ou façonner son rendu.

Un connecteur, un adaptateur secteur, un gradateur, un clip, un profilé ou un câble de rallonge est donc classé comme accessoire. Un kit complet peut toutefois emballer ces pièces avec un ruban LED ou un luminaire sans modifier le rôle fonctionnel de chaque élément.

Le contraste ci-dessous permet de classer rapidement une pièce sans se fier au nom du kit.

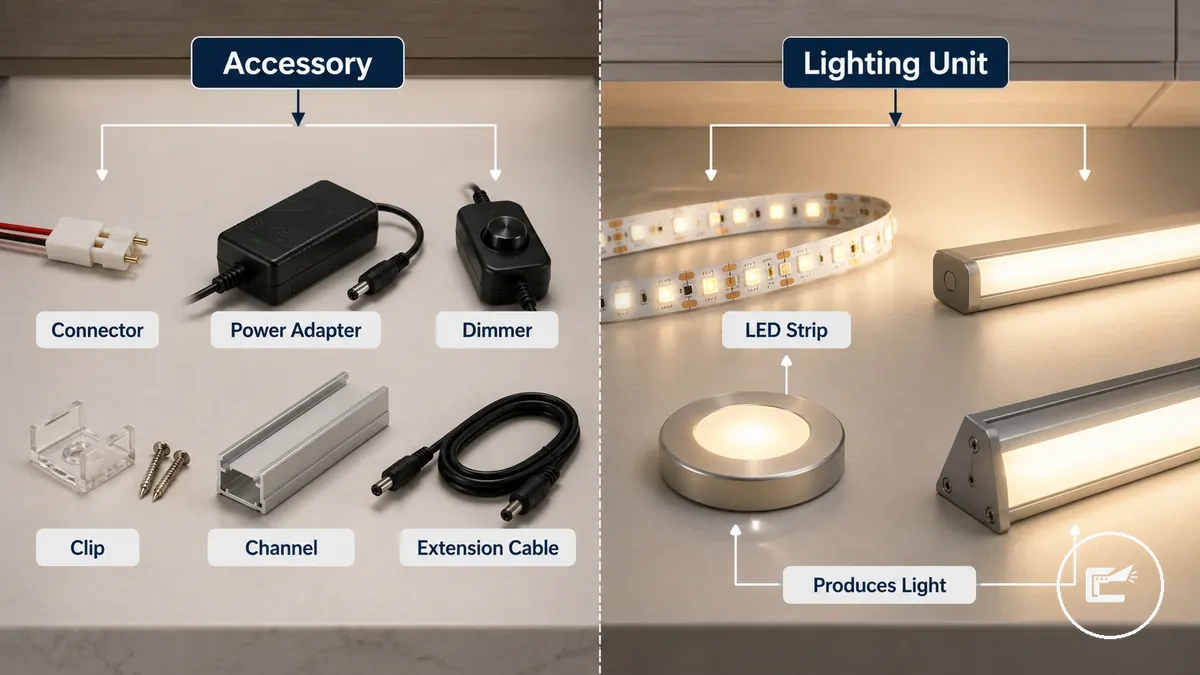

L’image suivante matérialise cette frontière fonctionnelle entre pièces de support et unités qui produisent la lumière.

Les rubans LED, barres lumineuses, spots et autres luminaires restent des sources lumineuses même lorsqu’ils sont vendus avec des accessoires. Pour comparer ces formats, voir différences entre types d'éclairage.

Principaux composants d'une installation de ruban LED et d'éclairage de placard

Une installation de ruban LED ou d’éclairage de placard combine une source lumineuse avec des fonctions de support. Les six groupes ci-dessous permettent d’identifier ce qui produit la lumière et ce qui assure l’alimentation, la commande, la connexion, le montage ou la diffusion.

Le tableau organise ces groupes selon leur fonction, la condition principale à vérifier et leur effet dans l’installation.

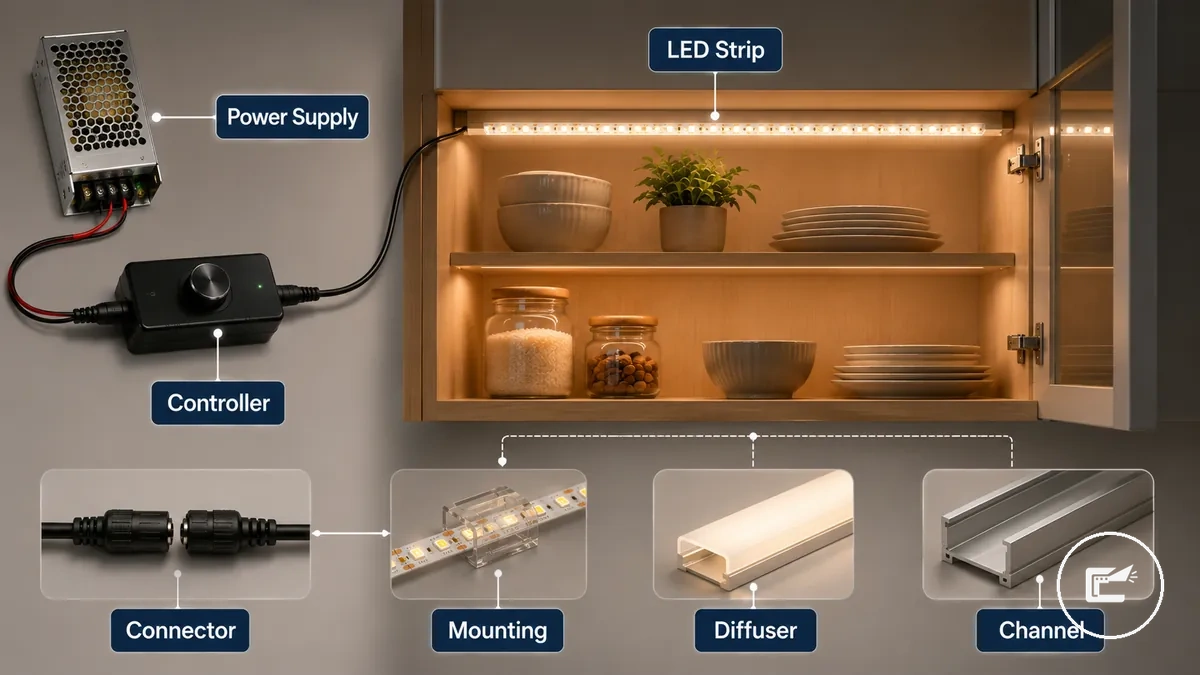

L’illustration suivante montre les mêmes rôles dans une configuration type ; la composition réelle varie selon le luminaire et le placard.

Groupe	Fonction	Condition à vérifier	Valeur pratique
Source lumineuse	Produit la lumière via un ruban LED, une barre ou un autre luminaire	Format, lumière recherchée et contraintes du meuble	N’est pas un accessoire au sens strict ; elle détermine les besoins des pièces qui l’entourent
Alimentation	Fournit une tension et une puissance utilisables	La tension de sortie doit correspondre à la source ; la puissance nominale doit couvrir la charge prévue	Condition électrique de base pour faire fonctionner le système correctement
Commande	Gère allumage, variation, capteurs ou fonctions de couleur	Compatibilité avec le type de ruban, la tension, la charge et les fonctions de commande	Détermine les fonctions réellement disponibles
Connexion	Relie, prolonge ou répartit les sections	Largeur, nombre de conducteurs ou broches, polarité et format du connecteur	Assure une continuité mécanique et électrique cohérente
Montage	Maintient les composants en position	Surface, espace disponible et méthode de fixation	Stabilise l’installation et facilite un cheminement propre
Diffusion / protection	Protège et modifie l’apparence de la lumière via profilé, diffuseur ou cache	Dimensions du ruban, profilé choisi et résultat visuel recherché	Peut réduire la visibilité des points LED ou l’éblouissement selon la géométrie de l’ensemble

Rubans LED, bandes lumineuses, barres et luminaires de placard

Les rubans LED, bandes lumineuses, barres et luminaires de placard sont les unités qui produisent la lumière. Les accessoires les entourent pour fournir l’alimentation, la connexion, la commande, la fixation ou la protection ; ils ne doivent donc pas être confondus avec la source lumineuse elle-même.

Alimentations, drivers LED, adaptateurs et blocs d’alimentation enfichables

Les alimentations, drivers LED, adaptateurs et blocs d’alimentation enfichables fournissent l’énergie électrique utilisable par la source lumineuse et les composants associés. Leur compatibilité se juge sur les spécifications électriques, pas sur l’apparence du boîtier.

Vérifiez d’abord la tension de sortie et la puissance disponible, puis le type de sortie, la polarité et la connectique. La valeur exacte dépend du ruban ou du luminaire concerné : elle doit être lue sur ses spécifications plutôt qu’estimée à partir du format physique.

Attribut	Valeur ou condition à respecter	Implication
Tension de sortie	Doit correspondre à la tension nominale requise par la source lumineuse	Une tension différente ne doit pas être supposée compatible, même si le connecteur s’adapte.
Puissance nominale	Doit couvrir la charge totale prévue, avec la marge appropriée aux recommandations du fabricant et aux conditions d’installation	Évite de dimensionner l’alimentation au-dessous de la charge demandée.
Sortie et connecteur	Format, diamètre ou bornier, polarité et disposition des contacts doivent correspondre	Conditionne le raccordement mécanique et électrique.
Driver / adaptateur	Doit être compatible avec l’architecture électrique de la source et, le cas échéant, avec le mode de variation	Détermine si l’alimentation et la commande peuvent fonctionner ensemble.

Contrôleurs, gradateurs, interrupteurs, télécommandes et capteurs

Les contrôleurs, gradateurs, interrupteurs, télécommandes et capteurs sont des accessoires de commande. Ils déterminent comment l’éclairage s’allume, s’éteint, varie ou réagit à un déclencheur, uniquement si la source et l’électronique associée prennent en charge la fonction demandée.

La vérification porte notamment sur le type de ruban ou de couleur — par exemple monochrome, blanc réglable (CCT), RGB ou RGBW selon le système — ainsi que sur la tension, la charge, le mode de variation et l’éventuel récepteur utilisé.

Accessoire	Fonction	Condition de compatibilité
Contrôleur	Gère les fonctions du ruban	Doit prendre en charge le type de ruban, les canaux ou fonctions nécessaires, la tension et la charge concernées.
Gradateur	Règle l’intensité lumineuse	N’est pertinent que si la source et le système d’alimentation acceptent le mode de variation utilisé.
Interrupteur	Commande marche / arrêt	Doit convenir au circuit et à la méthode de commande prévus.
Télécommande	Envoie des commandes à distance	Nécessite un récepteur ou contrôleur compatible avec son mode de communication.
Capteur	Déclenche une action selon une condition, par exemple un mouvement ou l’ouverture d’une porte	Le type de déclenchement et son raccordement doivent convenir à l’installation et au contrôleur.

Connecteurs, cavaliers, câbles de rallonge et répartiteurs

Les connecteurs, cavaliers, câbles de rallonge et répartiteurs joignent, prolongent, dérivent ou acheminent les circuits d’un ruban LED ou d’un éclairage de placard. Leur rôle est de créer une connexion mécanique et électrique adaptée à la géométrie du meuble.

La compatibilité dépend surtout de la largeur du ruban, du nombre de conducteurs ou de broches, de la polarité et du format de connexion. Un connecteur d’angle change le cheminement sans changer ces exigences ; une rallonge ou un répartiteur doit également respecter l’architecture électrique du système.

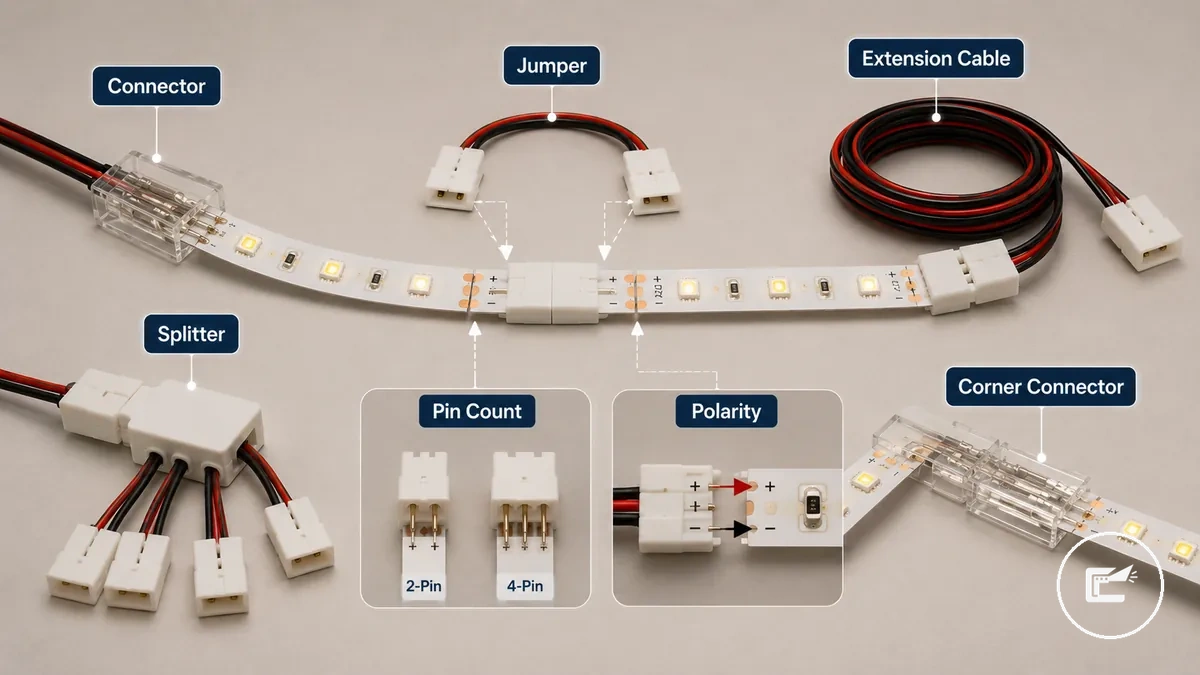

L’image ci-dessous repère les points de contrôle les plus visibles, puis le tableau relie chaque pièce à l’attribut qu’il faut vérifier avant raccordement.

Pièce de connexion	Attribut à vérifier	Condition	Risque de non-concordance
Connecteur	Largeur du ruban et nombre de contacts / broches	Doivent correspondre à la géométrie et au type de ruban raccordé	Mauvais ajustement, contact incomplet ou fonction absente.
Cavalier	Polarité et correspondance des conducteurs	Doivent conserver la continuité prévue du circuit	Connexion incorrecte ou section non fonctionnelle.
Câble de rallonge	Type de câble, connectique et longueur nécessaire	Doit convenir au circuit et au cheminement du placard	Raccordement impossible ou cheminement inadapté.
Répartiteur	Nombre de dérivations et architecture électrique	Doit correspondre au système et à la charge des branches raccordées	Sections mal alimentées ou incompatibilité avec la configuration.
Connecteur d’angle	Orientation, largeur et alignement des contacts	Doivent correspondre au changement de direction et au ruban	Contact peu fiable ou raccordement impossible.

Clips de montage, adhésif, profilés, diffuseurs et caches

Les clips, adhésifs, profilés, diffuseurs et caches assurent le montage, la protection et le rendu visuel de la lumière. Ils ne modifient pas tous la lumière de la même manière : certains fixent le système, d’autres le protègent ou diffusent les points LED visibles.

Le résultat dépend de la surface de montage, des dimensions du ruban et du profilé, de la dissipation thermique prévue et de la distance entre les LED et le diffuseur. Un diffuseur peut adoucir les points lumineux ou l’éblouissement, sans garantir une ligne parfaitement uniforme dans toutes les configurations.

Comment les accessoires prennent en charge l’alimentation, le contrôle, le montage et le rendu lumineux

Les accessoires agissent comme un système de support : l’alimentation fournit l’énergie, la commande modifie le comportement, le montage positionne les composants, la diffusion façonne le rendu lumineux et le câblage relie l’ensemble. Ces rôles sont coordonnés, mais ils ne constituent pas une séquence obligatoire.

La combinaison utile dépend de l’architecture de l’installation. Un placard compact peut rendre le cheminement et la fixation prioritaires, tandis qu’une installation avec variation, changement de couleur ou détection ajoute des exigences de commande.

La priorité change donc avec la géométrie du placard et les fonctions recherchées : les rôles restent les mêmes, mais leur importance relative varie.

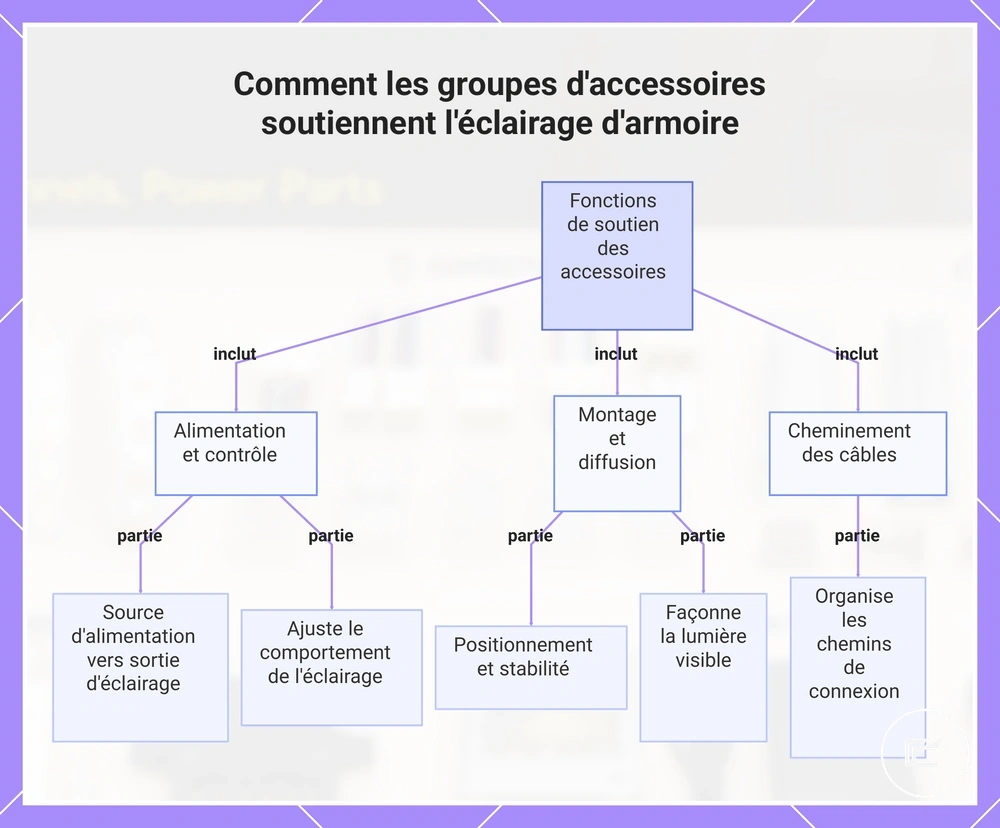

Le schéma suivant visualise ces relations de support entre alimentation, commande, montage, diffusion et cheminement des câbles.

Ce qui se trouve généralement dans un kit d'accessoires pour ruban LED

Un kit d’accessoires pour ruban LED regroupe plusieurs pièces de support destinées à alimenter, connecter, commander, fixer ou acheminer une installation. Le mot « kit » décrit un regroupement, pas une composition universelle.

• Connexion : connecteurs, connecteur d’angle, répartiteur ou cavaliers éventuels.
• Alimentation : adaptateur, alimentation ou driver LED éventuel.
• Commande : contrôleur, gradateur, interrupteur, télécommande ou capteur éventuel.
• Montage : clips, adhésif ou autres fixations.
• Cheminement : câble de rallonge ou accessoires de gestion des câbles.
• Finition lumineuse : profilé, diffuseur ou cache éventuel.

Avant d’utiliser un kit, comparez son contenu réel avec les besoins de l’installation. La présence des bonnes catégories ne suffit pas : leurs dimensions et spécifications doivent aussi correspondre.

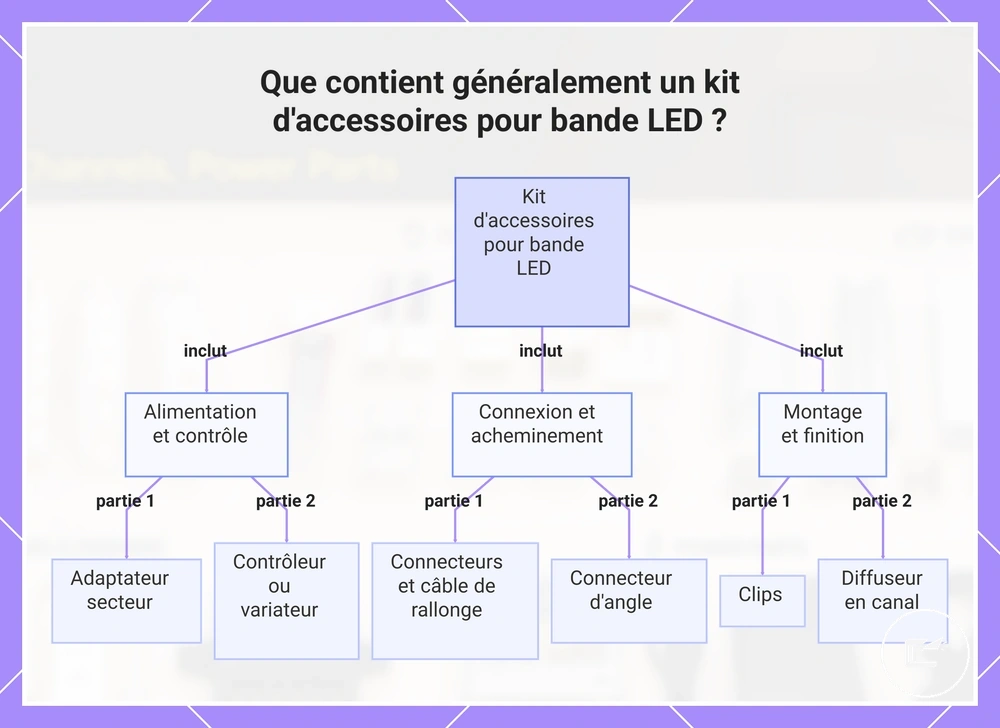

L’illustration suivante regroupe les pièces que l’on rencontre couramment ; elle ne signifie pas que chaque kit contient tous ces éléments.

Bases de compatibilité pour les alimentations, connecteurs et contrôleurs

La compatibilité se vérifie en faisant correspondre les attributs des alimentations, connecteurs et contrôleurs avec ceux de la source lumineuse. Un raccordement physiquement possible ne prouve pas à lui seul la compatibilité électrique ou de commande.

Pour l’alimentation, la tension de sortie doit correspondre à la tension nominale requise par la source et la puissance disponible doit couvrir la charge prévue. Pour la connectique, vérifiez la largeur du ruban, le nombre de conducteurs ou de broches, la polarité et le format du connecteur. Des critères plus détaillés sont présentés dans connecteurs, alimentations et profilés.

Pour la commande, contrôlez le type de ruban ou de couleur, la tension, la charge prise en charge, le nombre de canaux ou fonctions nécessaires et le mode de variation ou de communication lorsque ces fonctions sont utilisées.

La matrice suivante relie chaque famille à ses critères de vérification et à la décision pratique qui en découle.

Famille	Attributs à vérifier	Condition de compatibilité	Décision pratique
Alimentation	Tension de sortie, puissance nominale, polarité, type de sortie	Tension correspondante et puissance suffisante pour la charge prévue ; connectique cohérente avec le système	Ne pas choisir l’alimentation uniquement parce que sa fiche s’insère.
Connecteur	Largeur du ruban, contacts / broches, polarité, forme du raccord	Les dimensions et conducteurs doivent correspondre au ruban et conserver la polarité ou l’ordre des canaux	Comparer le ruban et le connecteur côte à côte dans leurs spécifications.
Contrôleur	Type de ruban, tension, canaux / fonctions, charge, variation ou communication	Le contrôleur doit prendre en charge les caractéristiques et fonctions réellement utilisées	Une fonction annoncée n’est utilisable que si la source, l’alimentation et le contrôleur sont compatibles entre eux.

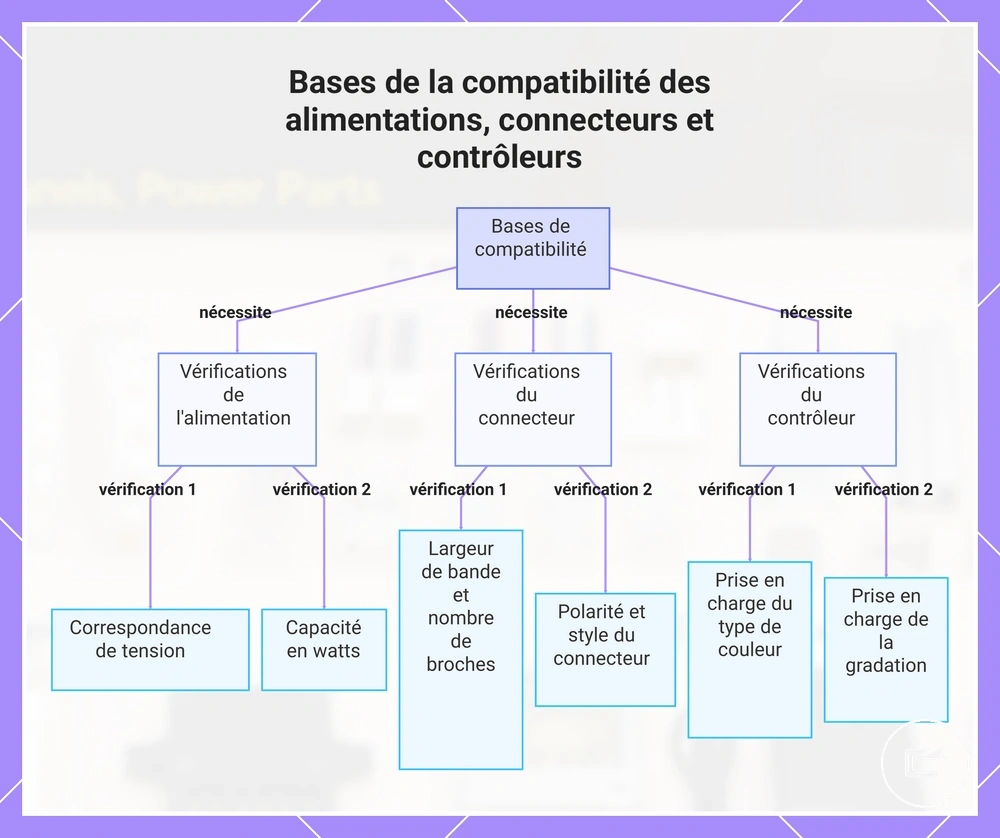

Le schéma suivant résume ces vérifications de compatibilité avant raccordement.

Pièces spécifiques aux placards qui modifient l'ensemble des accessoires

La forme du meuble modifie les accessoires utiles. Une étagère peu profonde, une vitrine ou un placard avec peu d’espace de cheminement peut imposer des contraintes différentes de fixation, de câblage, de diffusion ou de commande.

Les attributs les plus utiles à examiner sont la profondeur disponible, la surface de montage, la visibilité directe des LED, la distance à l’alimentation, la dissimulation des câbles, le mouvement des portes et le risque d’éblouissement.

La matrice ci-dessous traduit chaque condition du placard en conséquence pratique pour les accessoires.

Condition du placard	Effet sur l’installation	Accessoires à examiner
Faible profondeur / espace réduit	Limite l’épaisseur disponible et les rayons de passage	Profilé bas, clips adaptés, connecteurs d’angle, cheminement des câbles.
Surface de montage	Détermine si une fixation collée ou mécanique est adaptée	Adhésif, clips, profilé et préparation de surface.
LED visibles depuis l’angle de vue	Peut rendre les points lumineux ou l’éblouissement plus perceptibles	Profilé, diffuseur, cache et position de montage.
Distance à la prise ou à l’alimentation	Allonge le chemin électrique à organiser	Rallonge compatible, emplacement de l’alimentation et gestion des câbles.
Câbles à dissimuler	Augmente l’importance du cheminement et de la finition	Clips de câble, goulotte ou profilé adapté, rallonges et passages disponibles.
Mouvement des portes	Crée une zone mobile ou un déclencheur possible	Cheminement hors zone de pincement et, si souhaité, capteur ou interrupteur compatible.

Une vitrine peut ainsi donner davantage de poids à la diffusion et à la dissimulation des câbles, tandis qu’une simple étagère peut surtout exiger un montage discret et un cheminement court. Ces conditions orientent les accessoires sans imposer un plan d’installation unique.

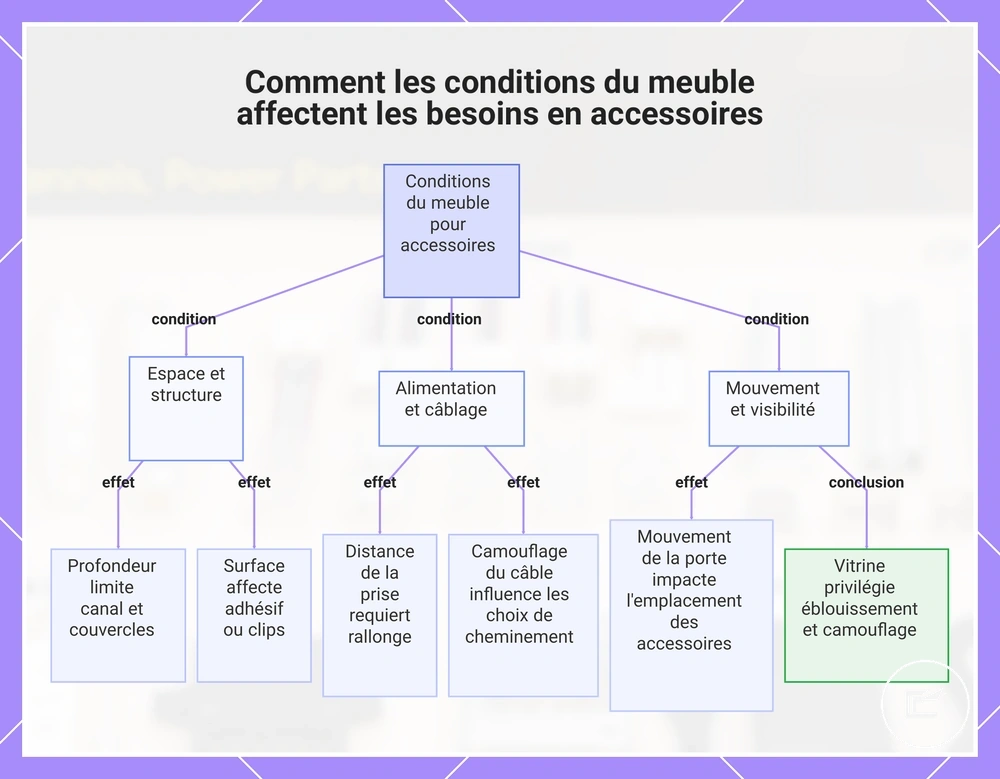

Le graphique suivant regroupe ces contraintes du meuble et montre comment elles influencent les besoins en accessoires.

Groupes d'accessoires à reconnaître avant de choisir une installation d'éclairage

Avant de choisir une configuration, passez en revue les groupes fonctionnels plutôt que des références de produits isolées. Cette méthode révèle les dépendances entre source lumineuse, alimentation, connectique, commande, montage et contraintes du placard.

La checklist suivante indique ce qu’il faut identifier dans presque toute installation et ce qui devient nécessaire seulement sous certaines conditions.

• Source lumineuse — toujours à identifier : ruban, barre, spot ou luminaire ; elle fixe une grande partie des exigences des accessoires.
• Alimentation — à vérifier si elle n’est pas intégrée : tension, puissance, sortie et polarité.
• Connexion — selon l’architecture : connecteurs, cavaliers, rallonges ou répartiteurs doivent correspondre au ruban et au câblage.
• Commande — selon les fonctions voulues : variation, couleur, télécommande ou capteur nécessitent des composants compatibles.
• Montage — toujours à résoudre : adhésif, clips ou profilé doivent convenir à la surface et à l’espace.
• Diffusion / protection — selon le rendu recherché : profilé, diffuseur ou cache peut améliorer la finition et limiter l’éblouissement visible.
• Gestion des câbles — selon la distance et la visibilité : prévoir le cheminement, les rallonges et la dissimulation nécessaires.
• Conditions du placard — toujours à évaluer : profondeur, portes, angle de vue, surface de fixation et accès à l’alimentation.

Une fois ces groupes identifiés, l’étape suivante consiste à relier les besoins du meuble aux spécifications des composants. Pour poursuivre l’évaluation, voir choisir la bonne configuration.
