Accesorios para tiras LED e iluminación de armarios explicados
Los accesorios para tiras LED e iluminación de armarios son piezas de soporte para alimentar, conectar, controlar, montar, proteger y gestionar la luz: fuentes de alimentación o drivers, controladores, conectores y cables, clips o adhesivos, perfiles/canales, difusores y cubiertas. La tira LED, barra o luminaria que emite luz no es un accesorio en sentido estricto, aunque un kit completo puede incluirla junto con esas piezas.
Mapa funcional: qué piezas puede incluir una instalación
No todos los sistemas usan todas las piezas. Identifique primero la función necesaria y después compruebe que sus especificaciones son compatibles con la fuente de luz y con el armario.
Alimentación
Fuente de alimentación, driver LED o adaptador. Entrega la tensión y la potencia que necesita la fuente de luz; el voltaje de salida debe coincidir con el voltaje nominal del sistema.
Conexión
Conectores, puentes, extensiones y divisores. Se usan para unir, girar, alargar o ramificar; deben coincidir el formato físico y la disposición eléctrica de los contactos.
Control
Controlador, regulador, interruptor, mando o sensor. Añade conmutación, regulación, control de color o activación por sensor cuando la tira y la alimentación admiten esa función.
Montaje
Clips, adhesivo de respaldo y perfiles/canales. Mantienen la iluminación en posición según la superficie, el espacio disponible y la necesidad de desmontaje.
Difusión y protección
Difusores, cubiertas y perfiles. Suavizan la apariencia de la luz y protegen la tira; la visibilidad de los puntos LED depende también del paso entre LED y de la distancia al difusor.
Gestión del cableado
Cables de extensión, clips y recorridos de conexión. Adaptan la instalación a esquinas, distancia a la toma y necesidades de ocultación sin cambiar la compatibilidad eléctrica requerida.
No confunda función con empaquetado: un kit puede reunir accesorios y unidades de iluminación en la misma caja, pero cada pieza se clasifica por lo que hace dentro del sistema.
El conjunto exacto depende del formato de la fuente de luz, de sus requisitos eléctricos, del método de control, de la geometría del armario y del contenido del kit. La revisión más útil es identificar la función de cada pieza y después verificar la compatibilidad.

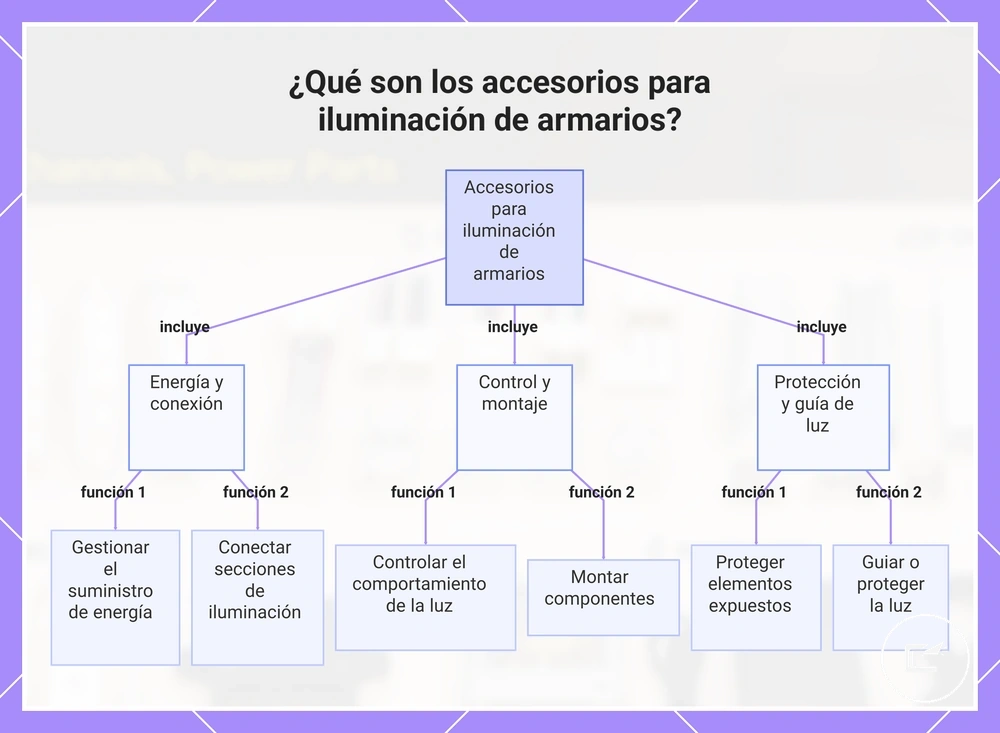

Qué son los accesorios para tiras LED e iluminación de armarios
Un accesorio es una pieza que apoya el funcionamiento o la instalación de la iluminación sin ser, por sí sola, la fuente principal de luz. Dentro de la categoría de accesorios para tiras LED e iluminación de armarios, estas piezas pueden suministrar energía, unir tramos, modificar el control, fijar componentes, protegerlos o gestionar cómo se presenta la luz.
Entidad
Accesorio: pieza de soporte del sistema.
Valor funcional
Alimentar, conectar, controlar, montar, proteger, difundir o encaminar.
Por ejemplo, un conector une dos secciones compatibles, pero no produce la luz. La fuente de luz sigue siendo la tira, barra o luminaria conectada.

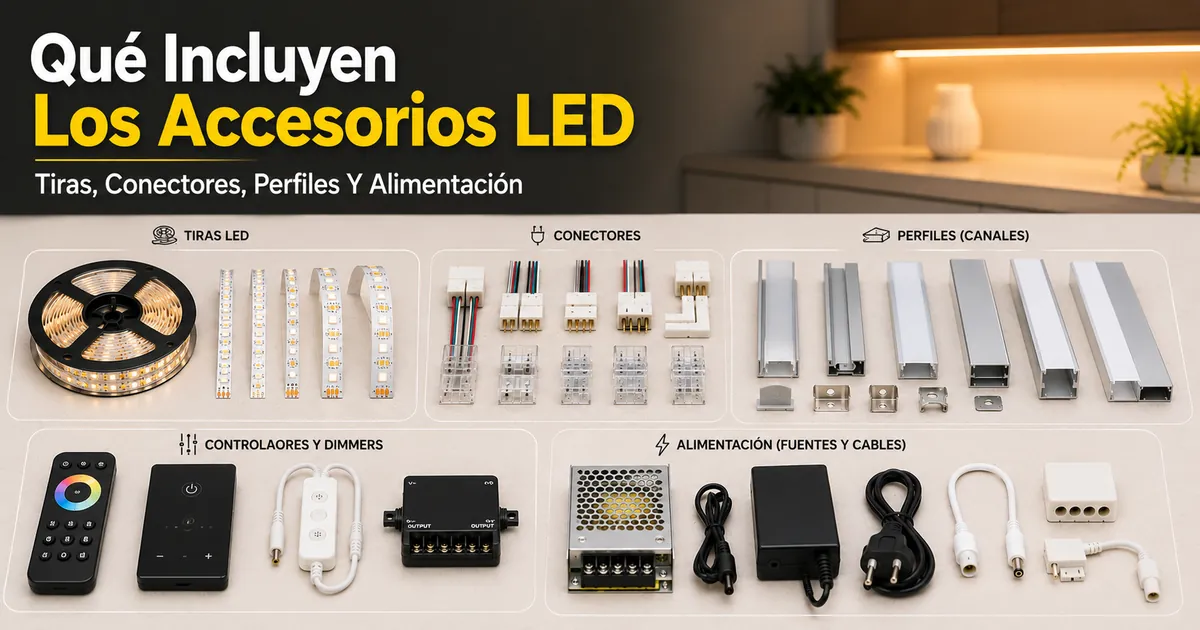

La imagen siguiente agrupa las principales funciones de soporte: alimentación, conexión, control, montaje, protección y guía de la luz.
Qué cuenta como accesorio frente a la unidad de iluminación misma
La diferencia se determina por la función de la pieza, no por la caja en la que se vende. Un accesorio soporta la instalación; una unidad de iluminación es la parte que genera la luz.
| Categoría | Función | Ejemplos | Cómo clasificarla dentro de un kit |
|---|---|---|---|
| Pieza accesoria | Alimenta, conecta, controla, monta, protege o guía la instalación. | Fuente o adaptador, controlador, conector, cable, clip, canal, difusor. | Sigue siendo un accesorio aunque venga empaquetado con la fuente de luz. |
| Unidad productora de luz | Emite la iluminación visible. | Tira o cinta LED, barra de luz, luz tipo puck, luminaria. | Sigue siendo la fuente de luz aunque el kit también incluya accesorios. |

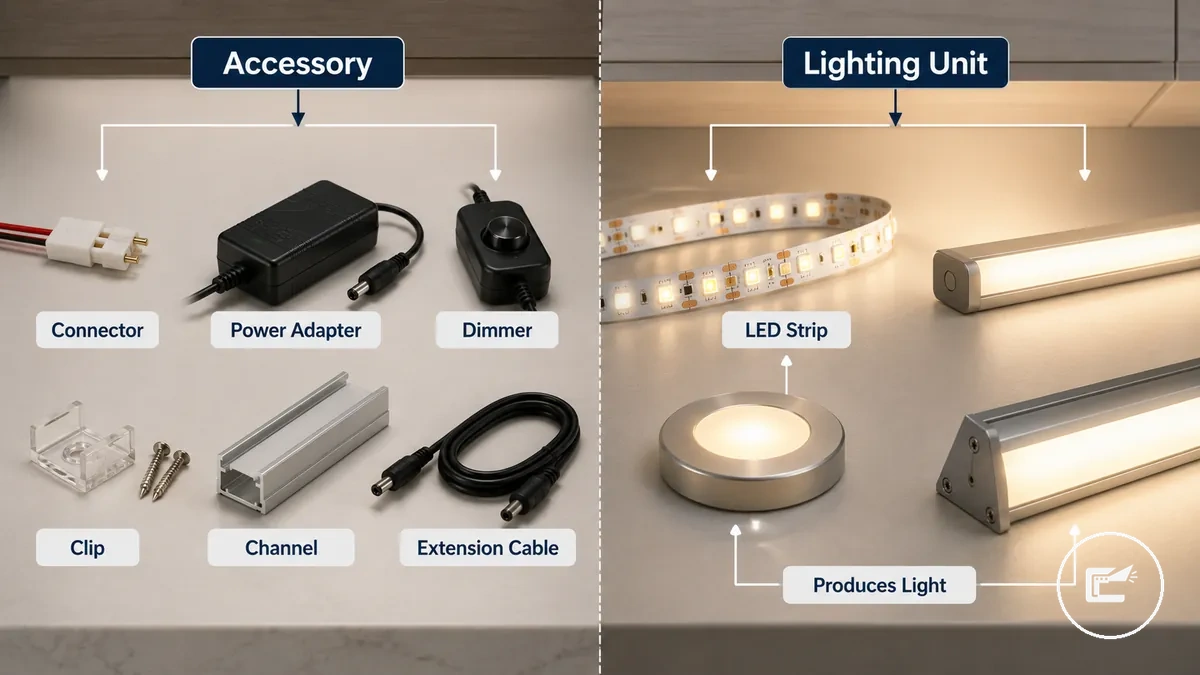

La imagen siguiente muestra ese límite funcional entre piezas de soporte y unidades que producen luz.
Esta distinción evita llamar “accesorio” a todo lo que aparece en un kit. Para comparar los formatos que sí producen luz, consulte diferencias entre tipos de iluminación.
Elementos principales en una instalación de tiras LED e iluminación de armarios
Una instalación se entiende mejor por grupos funcionales. La fuente de luz produce la iluminación; los accesorios aportan alimentación, control, conexión, montaje, difusión/protección y gestión física del recorrido.

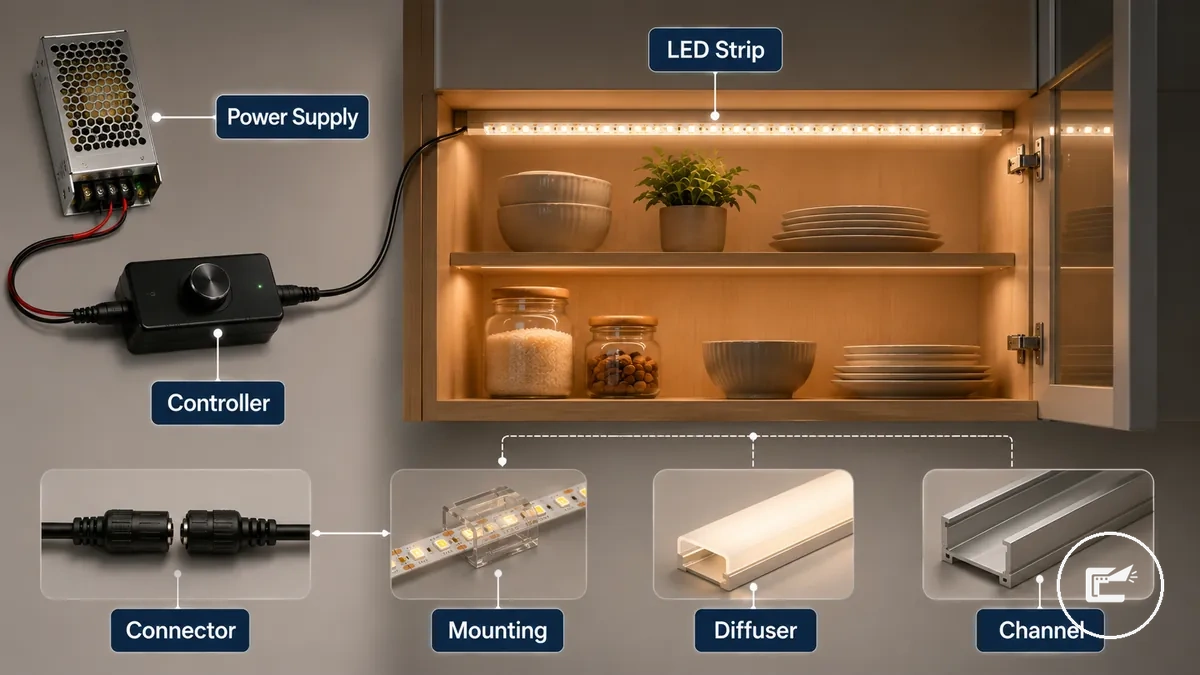

La imagen muestra esos grupos y la tabla los relaciona con la condición que debe comprobarse en cada caso.
| Grupo | Función | Valor o condición clave | Implicación práctica |
|---|---|---|---|
| Fuente de luz | Produce la iluminación. | Formato de tira, barra o luminaria según el espacio y el efecto buscado. | Define qué accesorios físicos y eléctricos pueden utilizarse. |
| Alimentación | Entrega energía al sistema. | El voltaje de salida debe coincidir con el voltaje nominal de la carga y la potencia nominal debe cubrir la carga total. | Una coincidencia eléctrica correcta es previa a la conexión. |
| Control | Conmuta, regula o modifica el comportamiento de la luz. | Debe ser compatible con el tipo de tira, la tensión y la función de control requerida. | Solo se necesita la función que la instalación vaya a utilizar. |
| Conexión | Une, extiende o ramifica secciones. | Ancho, contactos/pines, polaridad y disposición eléctrica deben corresponder. | Evita uniones físicamente incompatibles o eléctricamente mal alineadas. |
| Montaje | Fija y posiciona los componentes. | El método debe ser adecuado para la superficie, el peso y el espacio disponible. | Determina estabilidad, acceso y acabado. |
| Difusión y protección | Gestiona la apariencia de la luz y protege la tira. | El efecto depende del perfil, el difusor, el paso entre LED y la distancia entre la tira y la cubierta. | Puede reducir puntos visibles y deslumbramiento sin cambiar la fuente de luz. |
Tiras LED, cintas LED, barras y cuerpos de luz para armarios
Las tiras LED, cintas LED, barras de luz y cuerpos de luminaria son unidades productoras de luz. Su formato determina qué soporte físico y qué tipo de conexión necesita la instalación.
| Formato | Característica física | Accesorios que suelen verse afectados |
|---|---|---|
| Tira o cinta LED | Fuente lineal flexible, normalmente montada sobre una superficie o dentro de un perfil. | Adhesivo o clips, canal/perfil, conectores compatibles, alimentación y control. |
| Barra o cuerpo de luminaria | Conjunto rígido con geometría y puntos de fijación definidos por el modelo. | Soportes o fijaciones, cableado y conectores de alimentación propios de ese formato. |
Por eso, dos fuentes de luz destinadas al mismo armario pueden necesitar accesorios distintos aunque persigan el mismo resultado de iluminación.
Fuentes de alimentación, drivers LED, adaptadores y piezas de alimentación enchufables
Las fuentes de alimentación, los drivers LED y los adaptadores convierten o entregan la alimentación que necesita la fuente de luz. Aquí “driver” se refiere a la función de alimentación; el controlador del apartado siguiente se refiere a las funciones de mando de la luz.
La compatibilidad eléctrica se decide por las especificaciones, no por la apariencia del conector.
| Atributo | Valor o condición | Qué significa para la instalación |
|---|---|---|
| Voltaje de salida | Debe coincidir con el voltaje nominal de la fuente de luz. Por ejemplo, una carga de 12 V CC necesita una salida de 12 V CC; una de 24 V CC, 24 V CC. | No sustituya una tensión nominal por otra solo porque el conector encaje. |
| Potencia disponible | La potencia nominal de la fuente debe ser al menos igual al consumo total de las cargas conectadas; es preferible no hacerla trabajar permanentemente en su límite. | Sume la carga prevista y respete las indicaciones del fabricante de la fuente y de la luminaria. |
| Tipo y polaridad de salida | Deben corresponder con la entrada del sistema cuando se usa corriente continua polarizada. | El ajuste físico por sí solo no confirma la conexión eléctrica. |
| Conector | Forma, tamaño y contactos deben corresponder a la entrada o al adaptador intermedio. | Un adaptador solo es útil si mantiene también la correspondencia eléctrica. |
| Método de regulación | Cuando se quiere regular la luz, la fuente/driver y el controlador deben admitir un método compatible. | Una instalación no regulable no adquiere regulación por añadir únicamente un mando. |
Controladores, reguladores, interruptores, mandos a distancia y sensores
Los controladores, reguladores, interruptores, mandos y sensores modifican cómo responde la iluminación: encendido/apagado, intensidad, color o activación por una condición. No todas las instalaciones necesitan todas estas funciones.
| Pieza | Función | Condición de compatibilidad |
|---|---|---|
| Controlador | Gestiona uno o varios canales o funciones de la tira. | Debe corresponder con la tensión, el tipo de tira y su arquitectura de control, por ejemplo monocolor, CCT, RGB/RGBW o direccionable cuando aplique. |
| Regulador | Ajusta la intensidad luminosa. | La tira, la fuente/driver y el método de regulación deben ser compatibles entre sí. |
| Interruptor | Conmuta la iluminación. | Debe estar previsto para el circuito y la forma de control utilizados. |
| Mando a distancia | Envía órdenes al sistema. | Necesita un receptor o controlador compatible con ese mando. |
| Sensor | Activa o cambia la iluminación por movimiento, apertura u otra condición definida por el dispositivo. | Su salida y lógica de control deben ser compatibles con el resto del sistema. |
Conectores, puentes, cables de extensión y divisores
Los conectores, puentes, cables de extensión y divisores unen, prolongan o ramifican el recorrido eléctrico. Deben mantener tanto la correspondencia física como la eléctrica entre las secciones conectadas.
El ancho de la tira, la disposición de contactos/pines y la polaridad cuando corresponda son criterios de ajuste directos. Además, alargar el cableado aumenta la resistencia del recorrido y puede incrementar la caída de tensión, especialmente con mayor corriente, longitud o conductores más finos.

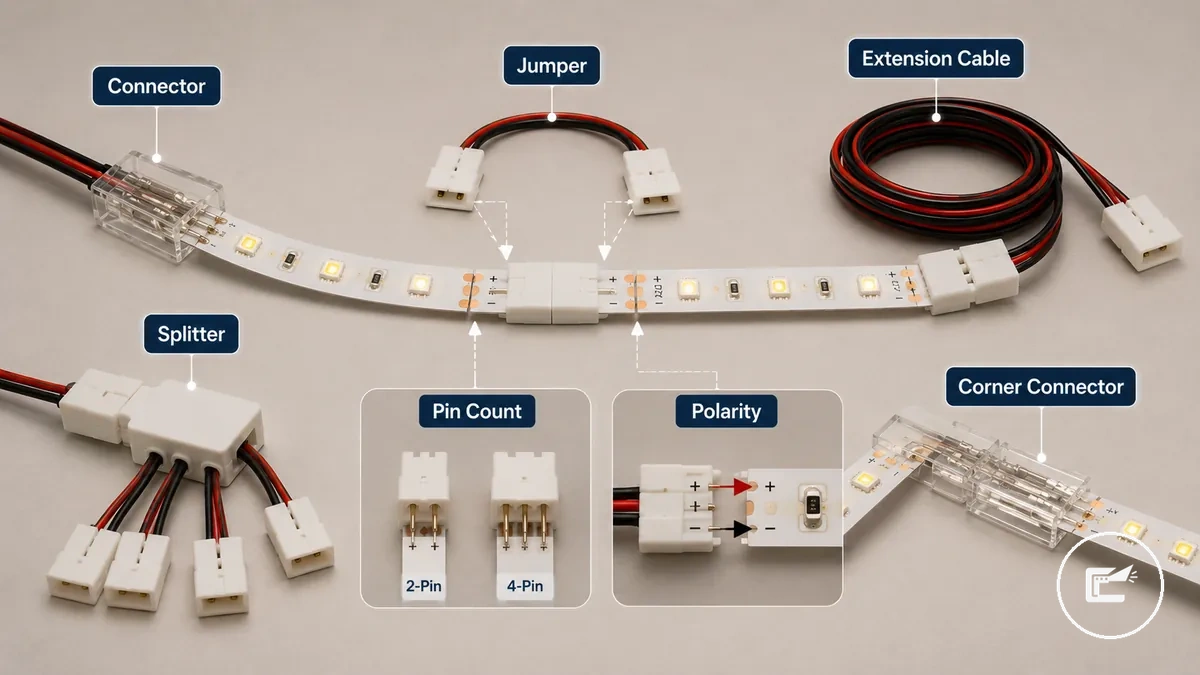

La imagen etiqueta los puntos de conexión y la tabla resume qué verificar antes de unir las piezas.
| Pieza | Atributo a verificar | Condición | Implicación si no coincide |
|---|---|---|---|
| Conector | Ancho y disposición de contactos/pines | Debe corresponder a la tira conectada. | Puede no encajar o producir contacto intermitente. |
| Puente | Correspondencia de conductores y polaridad | Debe conservar la misma función eléctrica de extremo a extremo. | La sección puede no funcionar correctamente si se cruzan las conexiones. |
| Cable de extensión | Longitud, sección del conductor y recorrido | Debe ser adecuado para la corriente y la distancia del tramo. | Una extensión inadecuada puede aumentar la caída de tensión y dificultar el recorrido. |
| Divisor | Ramificación y carga total | Dividir el circuito no aumenta la potencia disponible: la suma de las ramas sigue contando como carga de la fuente y de los componentes. | Una carga conjunta excesiva puede superar la capacidad prevista del sistema. |
| Conector de esquina | Ancho, contactos/pines y orientación | Debe mantener la misma correspondencia eléctrica al cambiar de dirección. | Una orientación incorrecta puede dejar canales sin continuidad. |
Clips de montaje, adhesivo de respaldo, canales, difusores y cubiertas
Los clips, el adhesivo de respaldo, los canales, los difusores y las cubiertas resuelven dos relaciones distintas: fijación física y gestión de la luz visible. El método adecuado depende de la superficie, el espacio, el calor y el acabado deseado.
- Clips de montaje: aportan retención mecánica y son útiles cuando se quiere reforzar o hacer menos dependiente la fijación adhesiva.
- Adhesivo de respaldo: fija la tira a una superficie compatible; una superficie limpia, seca y estable favorece la adherencia, mientras que calor, polvo o textura pueden reducirla.
- Canal o perfil: posiciona la tira, puede protegerla y, especialmente si es metálico, puede ayudar a transferir calor según su diseño y montaje.
- Difusor: dispersa la luz y puede reducir el punteado o el deslumbramiento; el resultado depende del paso de los LED y de la distancia entre la tira y el difusor.
- Cubierta: añade protección física y contribuye al acabado visual sin sustituir los requisitos eléctricos de la tira.

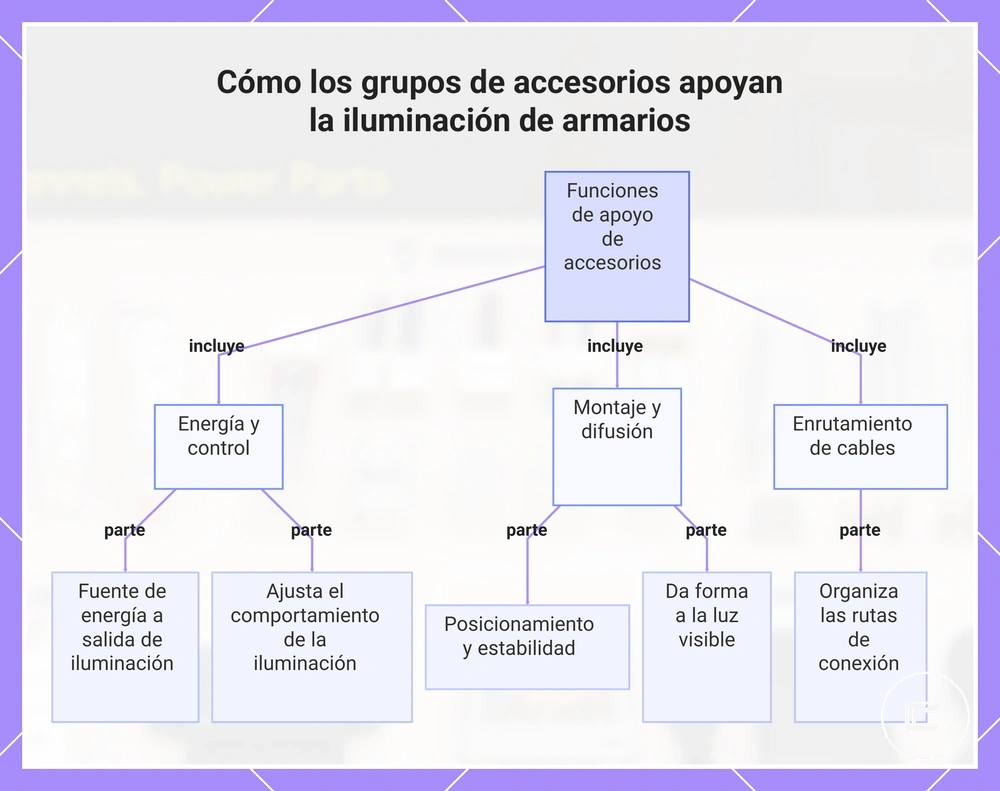

Cómo los accesorios soportan la alimentación, el control, el montaje y la salida de luz
Los accesorios no forman una secuencia universal; forman una red de funciones de soporte. La alimentación entrega energía, el control modifica el comportamiento, el montaje fija los componentes, la difusión modifica la presentación de la luz y el cableado conecta físicamente esas funciones dentro del mueble.
| Función | Relación principal | Cuándo gana importancia |
|---|---|---|
| Alimentación | Fuente/driver → carga de iluminación | Siempre que la fuente de luz necesite alimentación externa compatible. |
| Control | Entrada del usuario o sensor → controlador → comportamiento de la luz | Cuando se requiere regulación, cambio de color, automatización o mando. |
| Montaje | Fuente de luz → superficie o perfil del armario | Cuando la geometría, la adherencia o el acceso exigen una fijación específica. |
| Difusión | LED → difusor/cubierta → luz percibida | Cuando importan el deslumbramiento, los puntos visibles o el acabado. |
| Encaminamiento de cables | Componentes → recorrido físico → toma o fuente | Cuando hay distancia, esquinas, puertas, ramificaciones u ocultación de cables. |
Por eso una instalación compacta puede exigir más atención al montaje y al recorrido de cables, mientras que otra puede concentrar la complejidad en el control. La imagen resume estas relaciones funcionales.

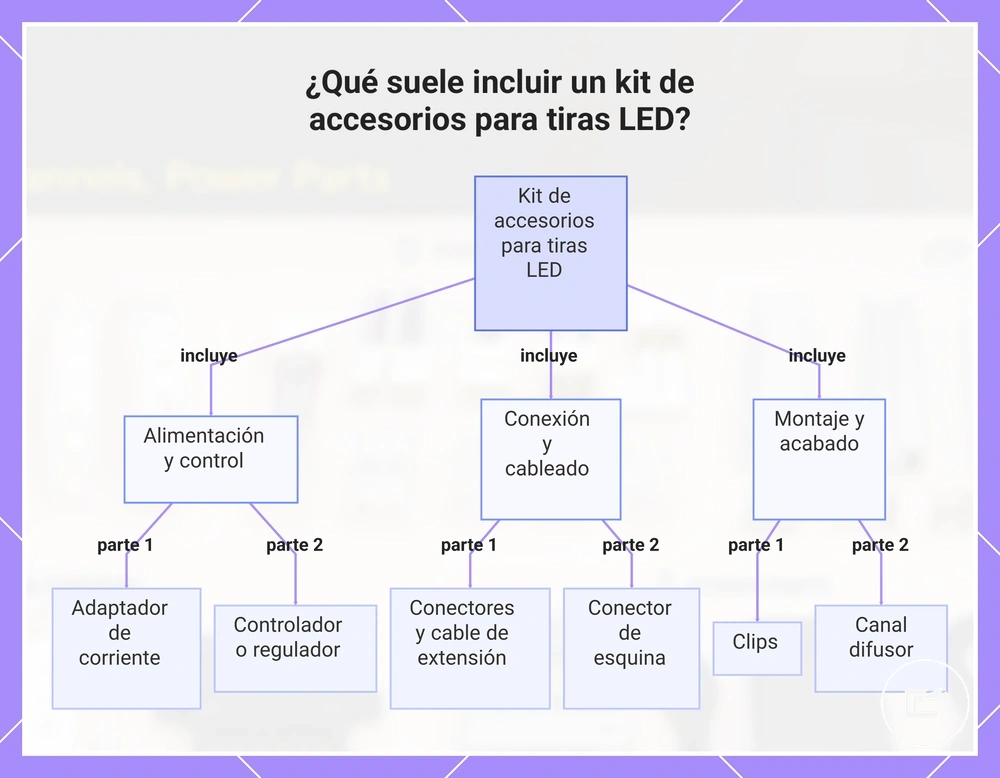

Qué suele incluir un kit de accesorios para tiras LED
Un kit de accesorios agrupa piezas de soporte para facilitar una instalación, pero no existe un contenido universal. La caja debe revisarse por función y por compatibilidad, no solo por el número de piezas.
Kit solo de accesorios
Puede incluir alimentación, conectores, control, clips, extensiones, canales o difusores sin incluir la tira LED.
Kit de iluminación completo
Puede combinar una tira, barra u otra unidad de luz con una selección de accesorios preparados para ese conjunto.
Al revisar un kit, confirme qué funciones están realmente cubiertas:
- Alimentación: fuente, driver o adaptador compatible.
- Conexión: conectores rectos, de esquina, puentes o divisores cuando la disposición los requiera.
- Control: controlador, regulador, interruptor, mando o sensor si la función está prevista.
- Montaje: clips, adhesivo, soportes o canal/perfil.
- Extensión: cableado suficiente para la distancia y el recorrido previstos.
- Difusión/protección: difusor o cubierta si forma parte del acabado buscado.
Que una pieza esté incluida no garantiza que sea adecuada para otra tira o instalación: el voltaje, la potencia, los contactos, la polaridad y el método de control siguen teniendo que coincidir. La imagen agrupa los tipos de piezas que pueden aparecer en estos kits.
Conceptos básicos de compatibilidad para fuentes de alimentación, conectores y controladores
La compatibilidad exige que la pieza encaje eléctrica, funcional y físicamente. Dos componentes pueden parecer compatibles y aun así diferir en tensión, contactos, polaridad o método de control.
| Componente | Atributo que debe comprobarse | Condición de compatibilidad | Si no coincide |
|---|---|---|---|
| Fuente de alimentación / driver | Voltaje de salida | Debe coincidir con el voltaje nominal requerido por la carga. | No debe conectarse basándose solo en que el enchufe encaje. |
| Fuente de alimentación / driver | Potencia disponible | Debe cubrir la carga total conectada sin superar sus límites especificados. | El sistema puede no funcionar de forma estable o la fuente puede trabajar fuera de su rango previsto. |
| Conector | Ancho y disposición de contactos/pines | Debe corresponder a la tira. | Puede haber mal ajuste, canales sin conexión o contacto intermitente. |
| Conector / cable | Polaridad o correspondencia de conductores | Debe conservar la misma función eléctrica en ambos extremos. | La conexión puede no funcionar correctamente. |
| Controlador | Tensión, tipo de tira y método de control | Debe admitir las características eléctricas y de control del sistema. | Las funciones esperadas pueden no estar disponibles o funcionar de forma incorrecta. |
| Regulación | Compatibilidad de regulación | Fuente/driver, controlador y carga deben admitir un método compatible cuando se quiere regular. | El regulador por sí solo no garantiza que la instalación sea regulable. |
Estas son comprobaciones básicas. Para criterios más detallados sobre conectores, fuentes de alimentación y perfiles, verifique también las especificaciones del componente concreto antes de conectarlo.

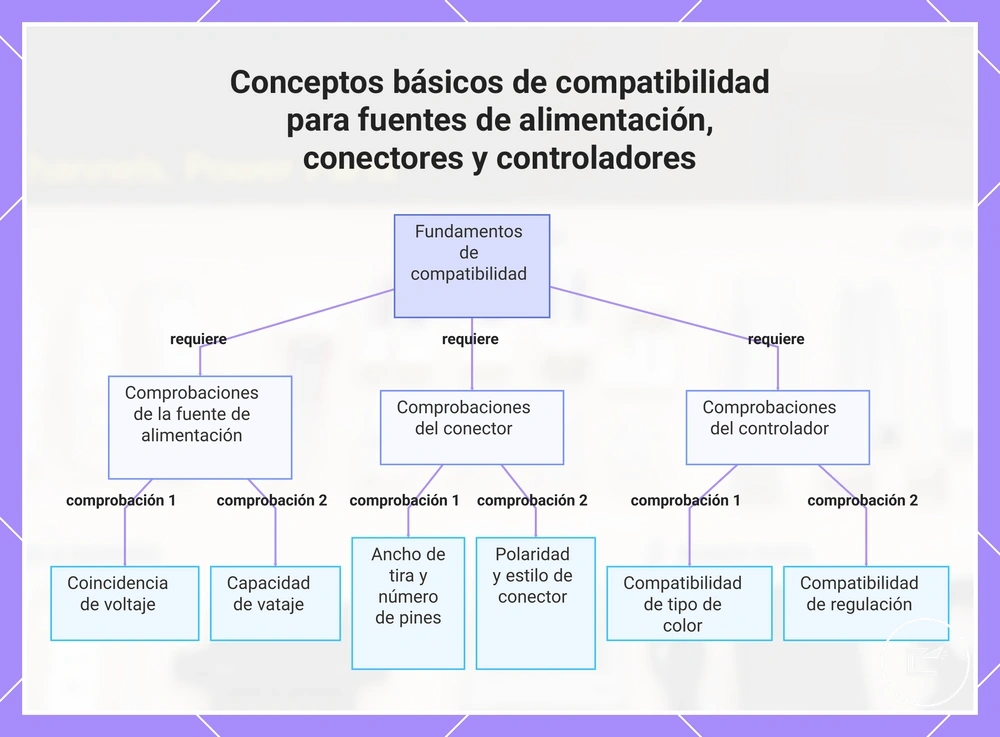

La imagen siguiente resume los puntos de ajuste que deben revisarse en conjunto.
Piezas específicas de armario que modifican el conjunto de accesorios

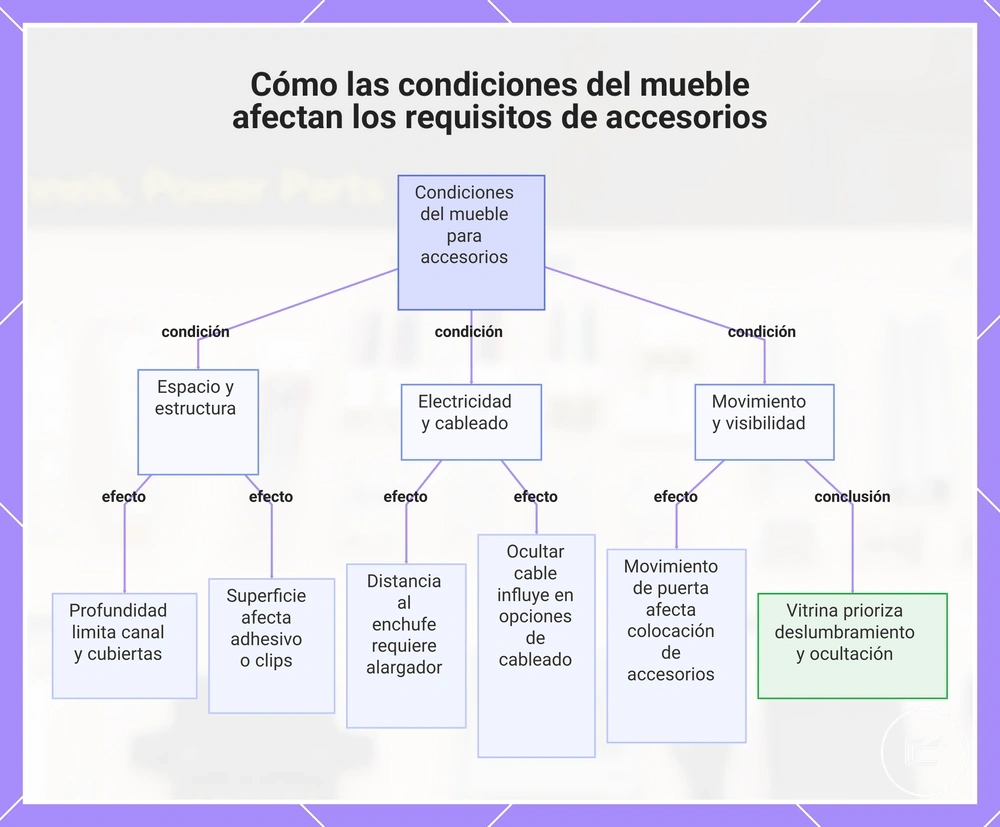

El propio armario modifica qué accesorios resultan útiles. El espacio, la superficie, la visibilidad, la distancia a la alimentación y el movimiento de puertas cambian sobre todo el montaje, el recorrido de cables, el control y la difusión.
| Condición del armario | Accesorios afectados | Criterio práctico |
|---|---|---|
| Poca profundidad o poco espacio libre | Canal/perfil, cubierta, conectores y cableado | Priorice piezas de perfil y recorrido que quepan sin interferir con estantes, puertas u objetos. |
| Superficie inferior o lateral | Adhesivo, clips, soportes y canal | El método de fijación debe ser adecuado para el material y para el estado real de la superficie. |
| Armario vitrina o luz visible directamente | Difusor, canal, cubierta y ocultación de cables | La uniformidad visual y el control del deslumbramiento pesan más que en una instalación completamente oculta. |
| Distancia a la toma o a la fuente | Cable de extensión y conectores | El recorrido debe llegar sin tensar el cable y sin ignorar la caída de tensión que puede aumentar con la longitud y la corriente. |
| Necesidad de ocultar cables | Clips, canales y recorrido del cableado | Planifique la ruta antes de fijar la tira para evitar cruces visibles o curvas forzadas. |
| Puerta móvil | Sensor, cableado y posición de componentes | Debe mantenerse la holgura mecánica y, si se usa sensor de puerta, su posición debe corresponder con el movimiento que pretende detectar. |
| Deslumbramiento o puntos LED visibles | Difusor, canal y posición de la fuente de luz | Aumentar la separación óptica o usar un difusor adecuado puede suavizar la apariencia, según el paso de los LED y la geometría del perfil. |
Por ejemplo, un armario vitrina suele dar más peso a la difusión y a la ocultación del cableado, mientras que un estante estrecho puede priorizar un perfil bajo y un recorrido compacto. La imagen organiza estas condiciones por espacio, electricidad y movimiento.
Grupos de accesorios para reconocer antes de elegir una instalación de iluminación
Antes de elegir una configuración, convierta los nombres de las piezas en preguntas de función y compatibilidad. Así se evita comprar o descartar un accesorio solo por su aspecto o porque aparezca en un kit.
- Fuente de luz: ¿qué pieza produce la luz y cuál es su formato?
- Alimentación: ¿qué voltaje y potencia exige la carga?
- Control: ¿se necesita solo encendido o también regulación, color o sensores?
- Conexión: ¿hay uniones, esquinas, extensiones o ramificaciones y coinciden sus contactos?
- Montaje: ¿la superficie admite adhesivo o necesita clips, soportes o canal?
- Difusión: ¿hay puntos LED o deslumbramiento que convenga suavizar?
- Cableado: ¿la distancia y el recorrido permiten una conexión limpia y eléctricamente adecuada?
- Condiciones del armario: ¿profundidad, puertas, visibilidad o espacio cambian la selección de accesorios?
Con estos grupos identificados, la siguiente etapa es comparar configuraciones compatibles. Consulte cómo elegir la configuración adecuada para pasar del reconocimiento de piezas a la selección según las necesidades de la instalación.
