Instalación de tiras LED bajo armarios

Para instalar tiras LED bajo armarios, planifique la posición y el recorrido del cable, compruebe que la tensión de salida de la fuente coincida con la tensión nominal de la tira y que su potencia continua disponible cubra la carga conectada, monte sobre una superficie limpia y seca y pruebe el conjunto antes de fijar u ocultar el cableado. Si el trabajo implica cableado de red, cableado fijo u oculto o una capacidad eléctrica incierta, recurra a un electricista cualificado.

El método de montaje depende sobre todo de la superficie y del soporte que necesita el conjunto: el adhesivo funciona mejor sobre una base limpia, seca y lisa, mientras que las pinzas o un canal pueden aportar retención mecánica adicional en superficies difíciles, recorridos más pesados o instalaciones donde se busca proteger y alinear la tira. Estas decisiones forman parte de la planificación de accesorios para tiras LED e iluminación de armarios.

Los kits enchufables de baja tensión suelen ser aptos para bricolaje cuando la compatibilidad de los componentes y el recorrido del cable están claros. El cableado de red, las conexiones fijas u ocultas y las condiciones eléctricas que no puedan verificarse quedan fuera de esa tarea y deben evaluarse por un profesional cualificado.

Verificaciones de instalación bajo armarios antes de comenzar

Antes de montar la tira, verifique el estado de la superficie, el acceso a la alimentación y la compatibilidad entre tira, fuente, controlador y conectores. Esta revisión evita que un problema de alimentación, montaje o recorrido del cable aparezca cuando la instalación ya está fijada.

Compruebe estos criterios antes de cortar, perforar o pegar componentes:

• La superficie del armario está limpia, seca y en buen estado; si es rugosa o poco adherente, prevea soporte mecánico.
• La fuente de alimentación puede quedar accesible y el cable llega sin quedar tirante ni crear conexiones forzadas.
• La tensión de salida de la fuente coincide con la tensión nominal de la tira y su potencia continua disponible cubre la carga conectada.
• Los conectores coinciden con el ancho, la disposición de contactos y el tipo de tira o controlador que se va a utilizar.
• La longitud y los cambios de dirección están medidos; cualquier corte se hará únicamente en los puntos marcados por la tira.
• Si es necesario perforar, la zona y el material del armario se han inspeccionado para evitar dañar piezas o cableado oculto.

Si alguna de estas condiciones no está clara, resuélvala antes del montaje. La guía de seguridad antes de la instalación puede ayudar a revisar compatibilidad, conectores, espacio para disipar calor y recorrido del cable.

Una configuración enchufable de baja tensión puede ser adecuada para bricolaje cuando estas comprobaciones se cumplen. El cableado de red o fijo, el cableado dañado y una capacidad eléctrica incierta requieren una evaluación profesional.

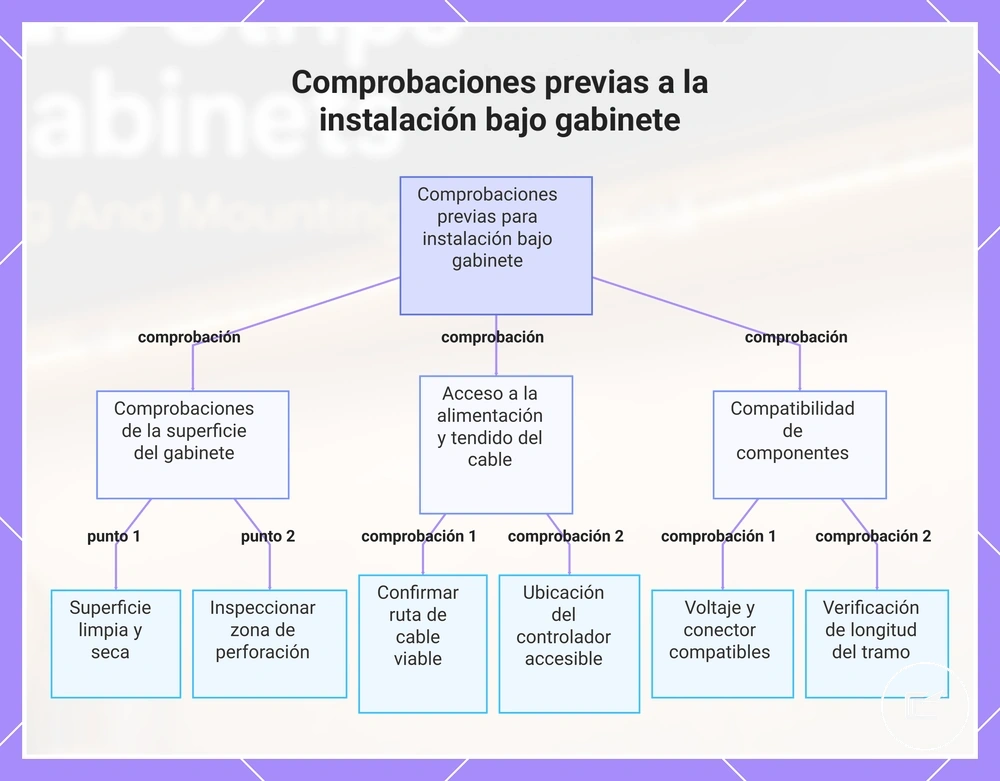

El gráfico resume las comprobaciones previas: superficie del armario, acceso a la alimentación, recorrido del cable y compatibilidad de los componentes.

Cuándo es adecuada la instalación de bricolaje

La instalación de bricolaje suele ser adecuada cuando se trabaja con un kit enchufable de baja tensión, la superficie está preparada y todos los componentes pueden conectarse sin modificar el cableado fijo del edificio.

• La superficie está limpia, seca y permite el método de montaje elegido.
• Hay un enchufe accesible y el recorrido de baja tensión puede organizarse sin forzar el cable.
• La fuente, el controlador y la tira tienen una compatibilidad eléctrica verificable antes del montaje.
• Los conectores coinciden con el ancho y la disposición de contactos de la tira.
• El recorrido y los puntos de corte están definidos y pueden probarse antes de la fijación final.

Si alguna condición exige intervenir en cableado fijo, hacer una unión eléctrica oculta o trabajar con una instalación cuya capacidad no pueda verificarse, deja de ser una tarea de montaje de baja tensión sencilla y conviene recurrir a un profesional cualificado.

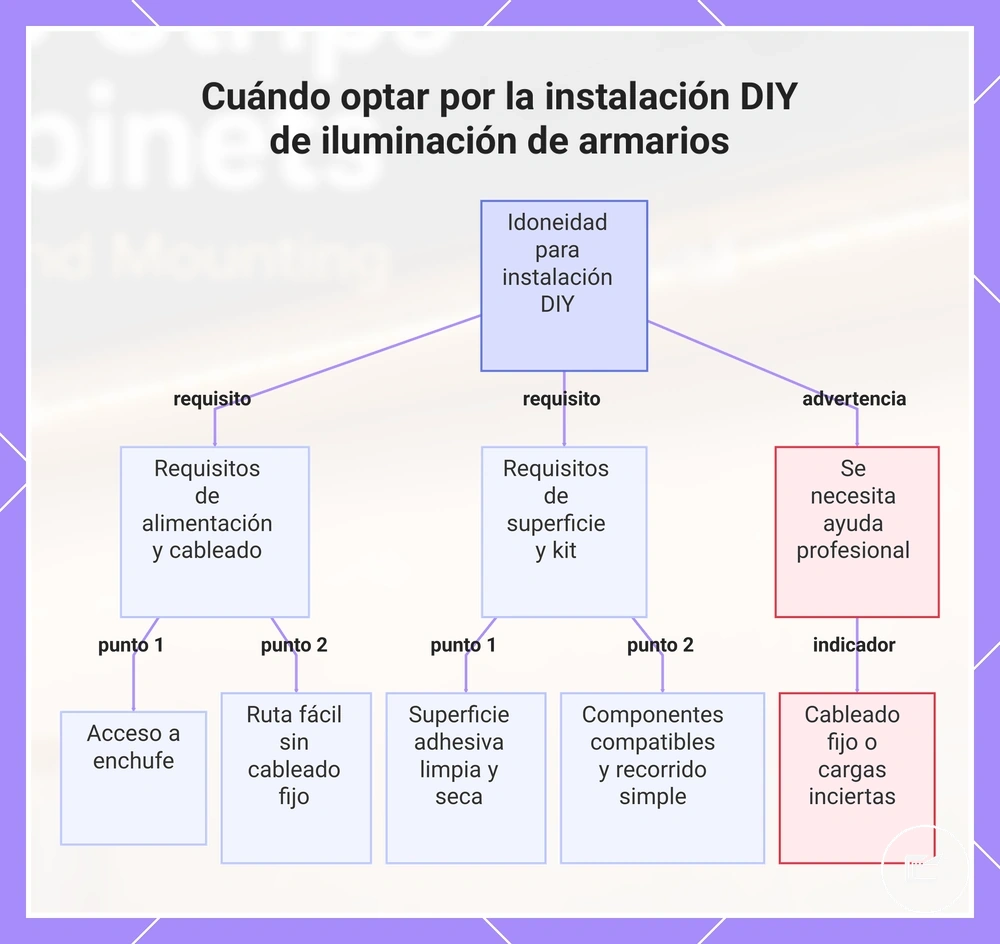

El gráfico distingue las condiciones habituales de un montaje de baja tensión apto para bricolaje de las situaciones que requieren evaluación profesional.

Cuándo se necesita un electricista

Recurra a un electricista cualificado cuando la instalación implique cableado de red o fijo, conexiones ocultas, cableado dañado, un controlador integrado en el cableado del edificio o una capacidad eléctrica que no pueda confirmarse. Esas tareas exceden el montaje normal de un kit enchufable de baja tensión.

• La alimentación exige una conexión fija en lugar de un adaptador enchufable de baja tensión.
• Hay que crear, modificar o inspeccionar una unión eléctrica oculta.
• Se detecta cableado dañado, aislamiento deteriorado o una condición eléctrica anómala.
• No puede confirmarse la capacidad del circuito o existe riesgo de sobrecarga.
• El controlador se integra en cableado fijo y sus requisitos de conexión no están claros.
• El recorrido depende de una solución de cableado de red sujeta a requisitos normativos o de instalación profesional.

No continúe con una conexión de red incierta como si fuera parte del montaje de baja tensión. Cuando aparezca una de estas condiciones, la siguiente decisión útil es que un profesional determine la conexión adecuada.

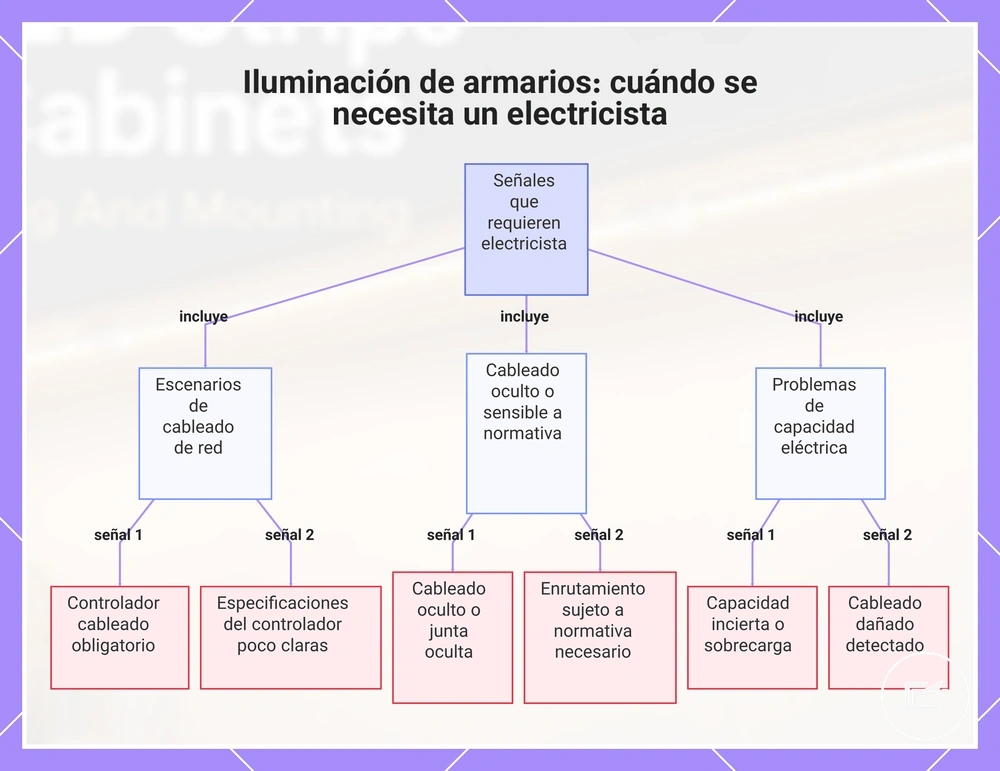

El diagrama resume las señales que separan un montaje enchufable de baja tensión de los trabajos que requieren intervención profesional.

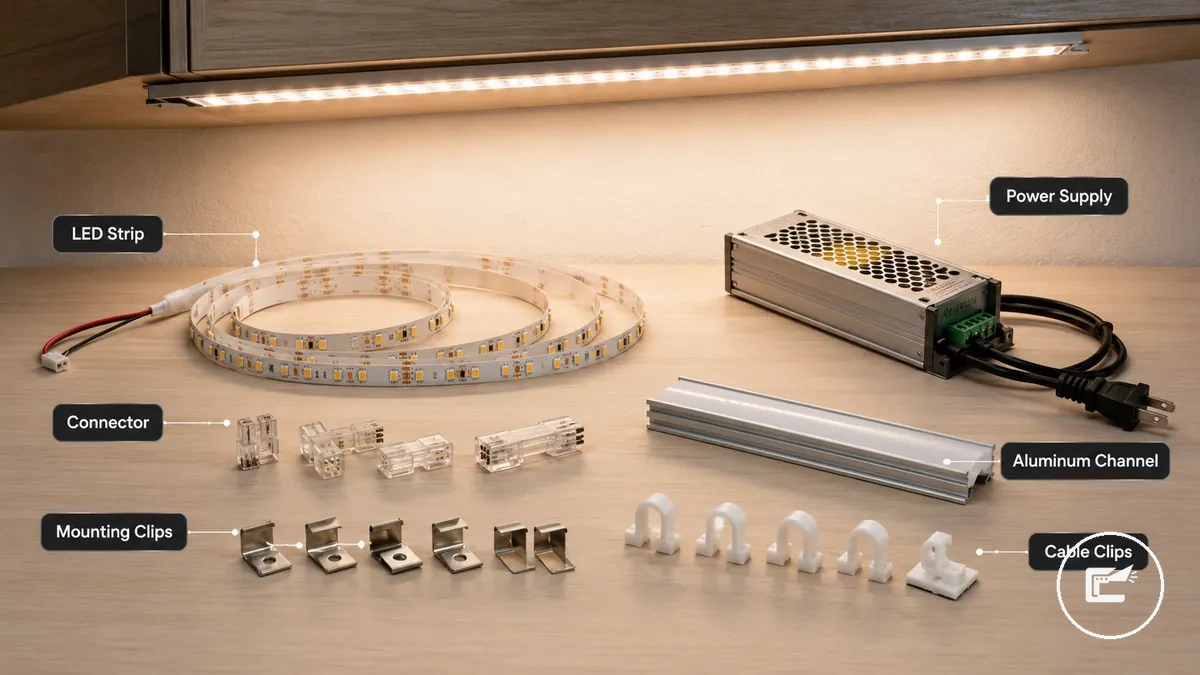

Herramientas, componentes y piezas de montaje necesarias

Prepare antes del montaje las piezas que cumplen cuatro funciones: alimentar, conectar, fijar y ordenar la tira LED. La compatibilidad importa más que acumular accesorios: cada componente debe corresponder al sistema eléctrico y a las dimensiones físicas de la instalación.

La tira LED y la fuente de alimentación forman el sistema básico. Conectores y cables de extensión resuelven uniones y alcance; adhesivo, pinzas o perfiles resuelven la fijación; y grapas, cinta métrica, limpiador y herramientas de corte ayudan a preparar y terminar el recorrido.

Antes de elegir piezas, revise la planificación de alimentación y conectores. En especial, confirme tensión, potencia disponible, medidas del perfil o de la tira y disposición de contactos en los conectores.

Componentes, función y criterio de compatibilidad durante la instalación

Componente	Función en la instalación	Cuándo es relevante	Precaución
Tira LED	Fuente de luz principal	Define el recorrido de iluminación	Su tensión nominal debe coincidir con la fuente; el ancho y los contactos condicionan conectores y perfiles
Fuente de alimentación	Convierte y suministra la alimentación de baja tensión	Necesaria cuando la tira no integra su propia alimentación	La tensión de salida debe coincidir con la tira y la potencia continua disponible debe cubrir la carga conectada
Conector	Une secciones de tira, cable o controlador	Útil en cortes, esquinas o cambios de tramo	Debe coincidir con el ancho y la disposición de contactos de la tira y con el controlador utilizado
Cable de extensión	Amplía el recorrido de baja tensión	Útil cuando la fuente queda alejada de la tira	Compruebe conector, polaridad, capacidad de corriente y longitud adecuada para el sistema
Cinta adhesiva	Fija la tira directamente a la superficie	Adecuada cuando la base es lisa y ofrece buen contacto	Necesita una superficie limpia, seca y sin residuos; el calor, la textura y el peso pueden reducir su fiabilidad
Pinzas de montaje	Añaden retención mecánica	Útiles cuando el adhesivo no basta o se desea soporte adicional	Deben ajustarse sin aplastar la tira y la perforación debe ser segura para el material del armario
Canal de aluminio	Alinea y protege la tira y ayuda a repartir el calor	Útil para un acabado recto, protegido o con difusor	Las dimensiones interiores deben admitir la tira y dejar el espacio necesario para conexiones y ventilación
Cubierta difusora	Suaviza la apariencia de los puntos de luz y protege la tira	Se usa con un perfil compatible	Debe encajar en el canal elegido; el grado de difusión puede cambiar la apariencia y la intensidad percibida
Grapas para cables	Sujetan el recorrido del cable	Útiles después de confirmar la ruta final	No deben pellizcar el aislamiento ni eliminar el acceso necesario a conexiones o puntos de servicio
Limpiador	Elimina grasa y residuos antes del montaje	Útil cuando se depende de adhesivo	Debe ser compatible con el acabado del armario y no dejar residuos; la superficie debe secarse por completo
Cinta métrica	Permite medir recorrido, perfil y cable	Necesaria antes de cortar o fijar	Compruebe medidas y puntos de corte antes de modificar la tira o el perfil
Tijeras	Cortan la tira cuando su diseño lo permite	Solo en tiras cortables y en la fase de preparación	Corte únicamente en los puntos marcados por el fabricante para evitar inutilizar segmentos o contactos

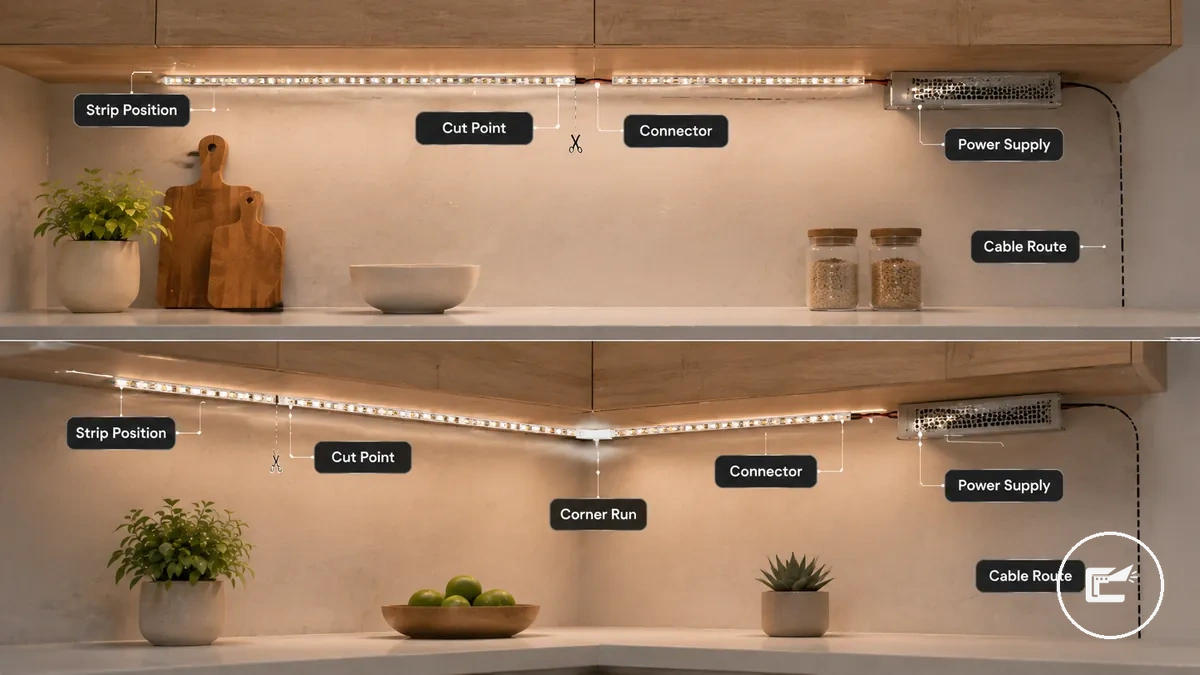

Planificación de la posición, longitud y recorrido de alimentación de la tira

Planifique la instalación antes de pegar o atornillar: defina posición, longitud, puntos de corte, ubicación de la fuente y recorrido del cable de baja tensión. Estas decisiones determinan dónde cae la luz, cuánto cable queda visible y si las conexiones podrán mantenerse accesibles.

Para tiras LED bajo armario, la posición frontal suele priorizar la encimera, la posición central reparte la luz de forma más equilibrada y la trasera dirige más luz hacia la pared o el salpicadero. Mida el recorrido real y compruebe la ruta de alimentación antes de fijar nada.

• Elija si la tira irá cerca del borde frontal, en el centro o hacia la parte trasera según la zona que quiera iluminar.
• Mida el recorrido y localice los puntos de corte marcados; no corte entre ellos.
• Compruebe que cada conector y tramo de cable llegue a su destino sin quedar sometido a tracción.
• Sitúe la fuente de alimentación y el controlador donde puedan ventilarse y seguir accesibles.
• Organice el cable de baja tensión para limitar tramos visibles sin crear uniones inaccesibles.
• En recorridos largos, valore la caída de tensión: si el sistema supera la longitud o carga admitida, divida el recorrido o use la estrategia de alimentación indicada para ese sistema.

Los recorridos rectos son más sencillos; esquinas y varios armarios añaden cambios de dirección, uniones y distancia de cable. Antes de cerrar el diseño, revise la planificación de alimentación y conectores para confirmar que tensión, carga y conexiones siguen siendo compatibles.

Colocación en el borde frontal, centro y parte trasera

La posición de la tira cambia la iluminación de trabajo, el deslumbramiento, las sombras y la visibilidad de los LED. El resultado también depende del reborde frontal del armario, el difusor y la reflectividad de la encimera.

Efecto práctico de colocar la tira en el borde frontal, el centro o la parte trasera

Colocación	Efecto de luz	Visibilidad	Riesgo de deslumbramiento	Condición del armario
Borde frontal	Dirige más luz hacia la encimera y la zona de trabajo	Puede quedar más visible si el reborde frontal es poco profundo	Puede aumentar si la tira queda a la vista y no se usa difusor	Útil cuando se prioriza la iluminación de tarea y el armario puede ocultar la tira
Centro	Reparte la luz de forma más equilibrada entre la parte delantera y trasera	Visibilidad intermedia, según profundidad y difusor	Depende del ángulo de visión y del grado de difusión	Útil como punto de partida cuando se busca una distribución equilibrada
Parte trasera	Concentra más luz hacia la pared o el salpicadero	Suele quedar más oculta desde el frente	Puede ser menos perceptible desde posiciones frontales	Útil cuando se prioriza iluminación de fondo o se quiere ocultar más la fuente de luz

Como regla práctica, acerque la tira al borde frontal cuando la prioridad sea iluminar la encimera y retrásela cuando se quiera favorecer la pared o el salpicadero y ocultar más la tira. No hay una posición universal: compruebe el resultado con la tira encendida antes de fijarla, porque el reborde, el difusor y las superficies reflectantes cambian el efecto.

Ubicación de la fuente de alimentación y recorrido del cable de baja tensión

Sitúe la fuente de alimentación en un lugar accesible y planifique el cable de baja tensión antes del montaje. El objetivo es que la fuente, el controlador y las conexiones puedan revisarse sin desmontar el armario ni someter el cable a tensión mecánica.

La ubicación debe permitir acceso, ventilación y un recorrido de cable sin pellizcos ni tracción. Ocultar una fuente o un controlador no debe convertirlo en una pieza inaccesible para pruebas, desconexión o mantenimiento.

• El enchufe y la fuente enchufable siguen siendo accesibles.
• La fuente o el controlador dispone del espacio de ventilación indicado para el equipo.
• El cable de extensión alcanza el recorrido sin quedar tirante y es compatible con el conector y la carga.
• La polaridad o disposición de contactos coincide con las marcas de la tira y del controlador.
• Los pasos por huecos del armario no pellizcan el cable ni crean bordes que puedan dañarlo.
• Las uniones quedan protegidas frente a tirones y siguen accesibles para inspección.

Si el recorrido solo puede resolverse modificando cableado de red oculto o creando conexiones fijas inaccesibles, esa solución queda fuera de la instalación de baja tensión descrita aquí y debe evaluarse profesionalmente.

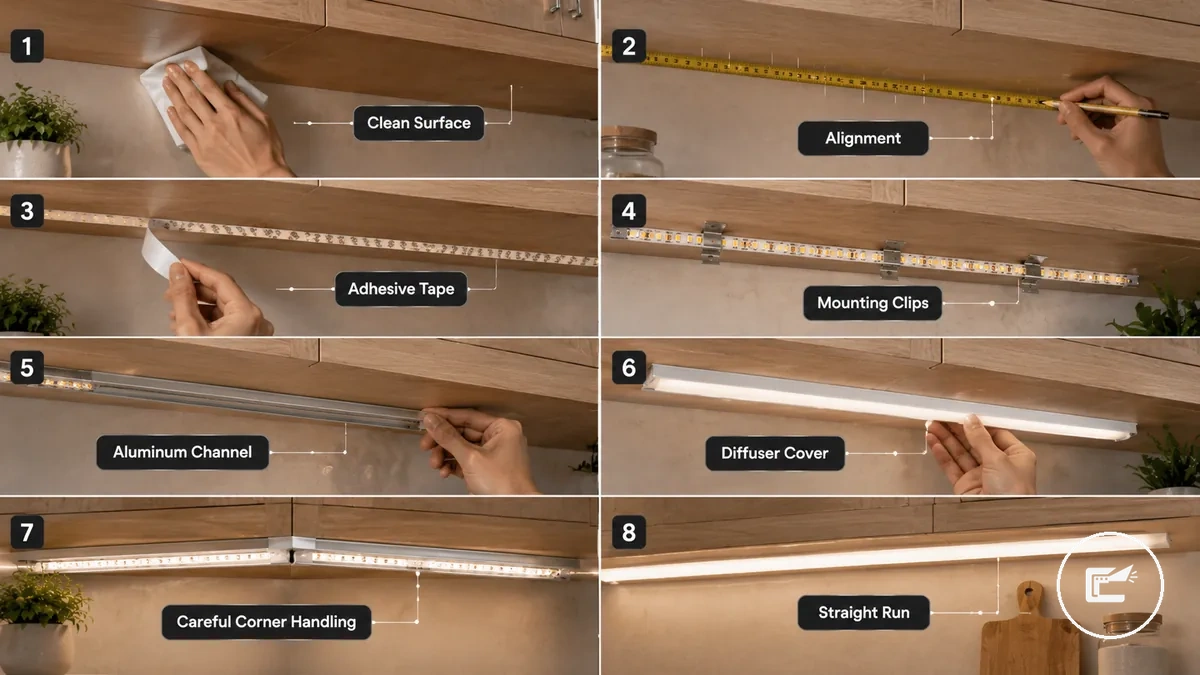

Montaje de tiras LED, pinzas o canales difusores

Monte la tira solo después de confirmar el recorrido. La fijación depende de la superficie, el peso del conjunto y el acabado deseado: adhesivo para una base adecuada, pinzas cuando se necesita retención mecánica y canal de aluminio cuando además se busca alineación, protección o difusión.

La secuencia de montaje debe conservar la posibilidad de corregir la alineación antes de la fijación definitiva y evitar que el cable o los conectores soporten el peso de la tira.

1. Limpie la parte inferior del armario con un producto compatible con su acabado y deje la superficie completamente seca.
2. Mida y marque el recorrido antes de cortar o fijar la tira.
3. Presente la tira, las pinzas o el perfil en seco para comprobar alineación, espacio libre y acceso a las conexiones.
4. Si usa adhesivo, aplique presión uniforme siguiendo las instrucciones de la cinta o del fabricante de la tira.
5. Si la superficie o el peso requieren más soporte, fije pinzas o un perfil sin aplastar la tira ni dañar el armario.
6. En esquinas, respete el radio de curvatura indicado para la tira o utilice una conexión compatible en lugar de forzarla.
7. Antes de cerrar un difusor o terminar la fijación, compruebe que el cable y los conectores queden sin tracción y que exista ventilación suficiente.

Una buena preparación evita corregir después un tramo ya pegado o atornillado. Si la cinta no puede hacer contacto uniforme con la superficie, cambie a un soporte mecánico adecuado en lugar de confiar en más presión adhesiva.

Preparación de la superficie y medición del recorrido

La preparación combina tres tareas: limpiar, secar y medir. Deben completarse antes de fijar la tira, las pinzas o el canal para que el método de montaje se evalúe sobre la superficie real y con el recorrido ya definido.

1. Retire polvo y grasa con un limpiador compatible con el acabado del armario; evite dejar una película de producto.
2. Deje secar por completo la zona de montaje antes de aplicar adhesivo.
3. Mida la longitud de la tira, del perfil y del cable necesario para el recorrido previsto.
4. Marque una línea de referencia para mantener el recorrido recto.
5. Localice los puntos de corte impresos o marcados en la tira y adapte la longitud solo en esos puntos.
6. Compruebe el espacio para perfil, difusor, conectores y salida del cable antes de perforar o pegar.

Si la parte inferior del armario es rugosa, porosa o no ofrece contacto uniforme, el adhesivo puede perder fiabilidad. En ese caso, las pinzas u otro soporte mecánico compatible son una alternativa más predecible.

Uso de cinta adhesiva o pinzas de montaje

Elija entre cinta adhesiva y pinzas según la superficie y la carga que debe soportar la fijación. El adhesivo reduce herrajes visibles; las pinzas reducen la dependencia de la adherencia de la superficie.

Use estos criterios para decidir el soporte:

• Cinta adhesiva: adecuada cuando la superficie es lisa, limpia y seca y la tira es ligera.
• Pinzas de montaje: preferibles cuando la superficie es rugosa, texturizada o no ofrece contacto adhesivo uniforme.
• Exposición al calor: puede reducir el rendimiento de algunos adhesivos; un soporte mecánico evita depender solo de la cinta.
• Peso de la tira o del perfil: cuanto mayor sea la carga, más importante es que la fijación tenga soporte mecánico suficiente.
• Mantenimiento futuro: las pinzas o perfiles desmontables facilitan retirar o sustituir la tira sin depender de volver a adherirla.

Sea cual sea el método, la fijación no debe transferir carga al conector ni dejar el cable tirante. La tira, la sujeción y el recorrido del cable deben funcionar como partes coordinadas de la misma instalación.

Instalación del canal de aluminio y la cubierta difusora

Un canal de aluminio mantiene la tira alineada, aporta protección mecánica y ayuda a repartir el calor; la cubierta difusora suaviza los puntos de luz visibles. Ambos deben ser físicamente compatibles con el ancho de la tira y el espacio disponible bajo el armario.

1. Presente el canal en el recorrido previsto y verifique longitud, profundidad y espacio libre.
2. Fíjelo con el sistema de montaje adecuado para el material del armario sin dañar zonas ocultas.
3. Coloque la tira dentro del perfil sin forzar curvas ni cargar el conector.
4. Mantenga accesibles la entrada de alimentación y las uniones que puedan requerir inspección.
5. Encaje la cubierta difusora compatible sin comprimir la tira ni interferir con herrajes del armario.
6. Encienda y pruebe el conjunto antes de dar por terminado el montaje.

Frente a una tira expuesta, el perfil ofrece un recorrido más controlado y puede mejorar la gestión térmica, mientras que el difusor cambia la distribución y la apariencia de la luz. El efecto exacto depende del perfil, la tira y el difusor, por lo que conviene evaluar el resultado encendido antes del cierre final.

Conexión de la fuente de alimentación y prueba del recorrido de luz

Pruebe la instalación mientras la tira y las conexiones siguen accesibles. Antes de energizar, separe dos comprobaciones: la tensión debe coincidir con la nominal de la tira y la potencia continua disponible de la fuente debe ser suficiente para la carga conectada.

1. Confirme la tensión nominal de la tira y la tensión de salida de la fuente.
2. Compruebe que la fuente tenga potencia continua suficiente para la carga total conectada y que el controlador y los conectores no excedan sus límites.
3. Revise la polaridad o la disposición de contactos y la orientación indicada por el sistema antes de conectar.
4. Conecte temporalmente la tira, la fuente y cualquier controlador o regulador sin ocultar todavía las uniones.
5. Observe si aparecen parpadeo, secciones oscuras, encendido parcial o diferencias de brillo a lo largo del recorrido.
6. Compruebe que no haya calentamiento anómalo en la tira, los conectores, la fuente o superficies cercanas durante la prueba.
7. Corrija conexiones, soporte o recorrido del cable antes de cerrar perfiles, fijar grapas u ocultar el cableado.

Después de superar la prueba, continúe con la gestión final de conexiones y cable mediante la guía para cortar, conectar y ocultar cables.

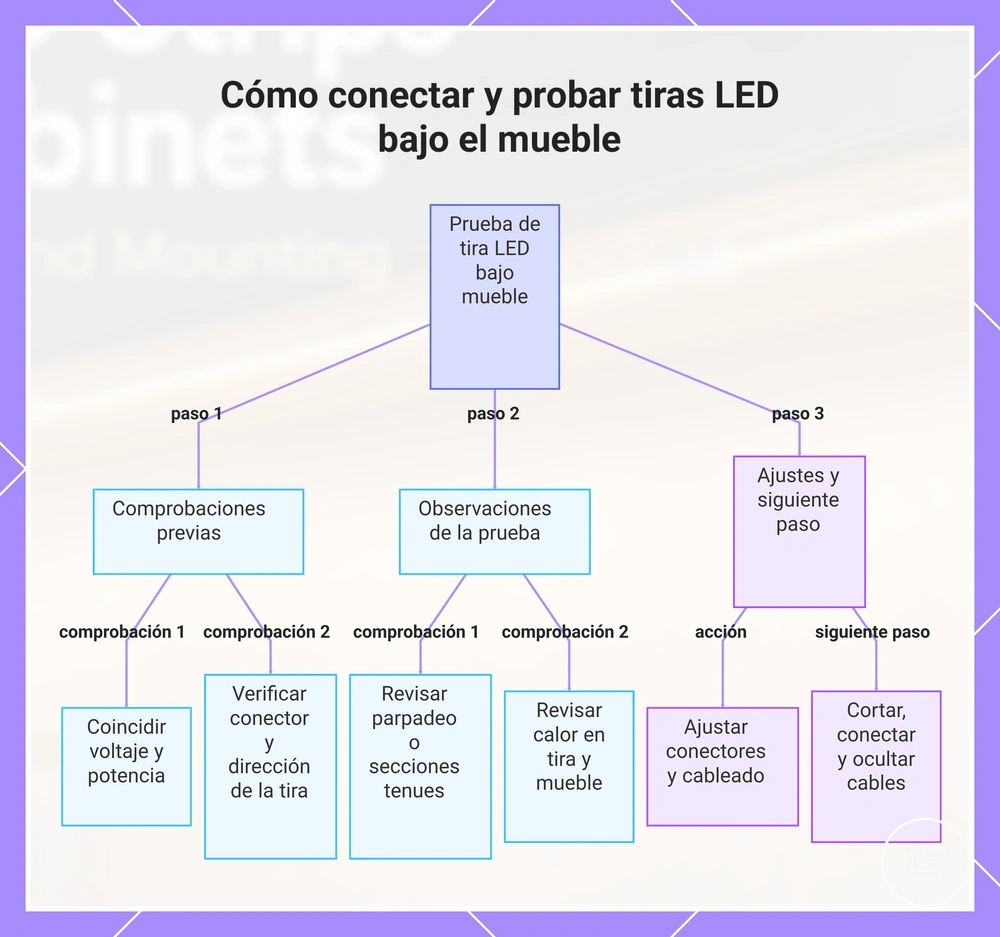

El gráfico resume la secuencia de conexión, prueba y ajuste que debe completarse antes de ocultar las conexiones o terminar la sujeción del cable.

Organización de los cables de baja tensión después de la prueba de ajuste

Organice los cables de baja tensión después de comprobar que la tira funciona correctamente. Así puede corregir una conexión o cambiar el recorrido antes de instalar grapas o cerrar zonas de acceso.

La ruta final debe mantener los cables ordenados sin pellizcarlos, someterlos a tracción ni bloquear el acceso a la fuente, al controlador o a las uniones.

• El cable sigue juntas o bordes protegidos y no roza aristas que puedan dañar el aislamiento.
• Existe holgura suficiente para que los conectores no soporten tracción, pero sin dejar bucles apoyados sobre zonas calientes.
• Las grapas sujetan el cable sin aplastarlo y se colocan solo después de confirmar el recorrido definitivo.
• La fuente de alimentación, el controlador y los puntos de conexión que puedan requerir servicio permanecen accesibles.
• La ventilación de la fuente, del perfil y de otros componentes no queda bloqueada por el cableado.

Si necesita modificar un tramo o esconder conexiones, consulte cómo cortar, conectar y ocultar cables sin cambiar una configuración que ya ha superado la prueba.

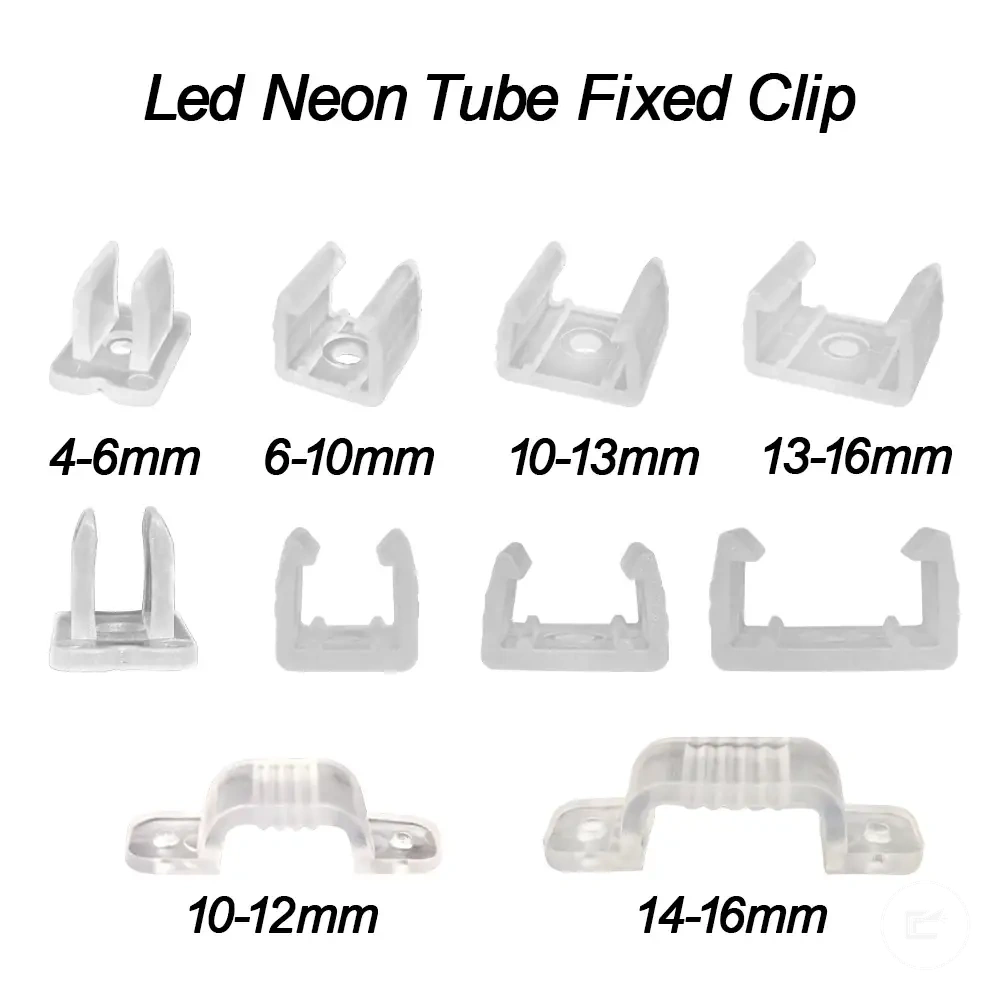

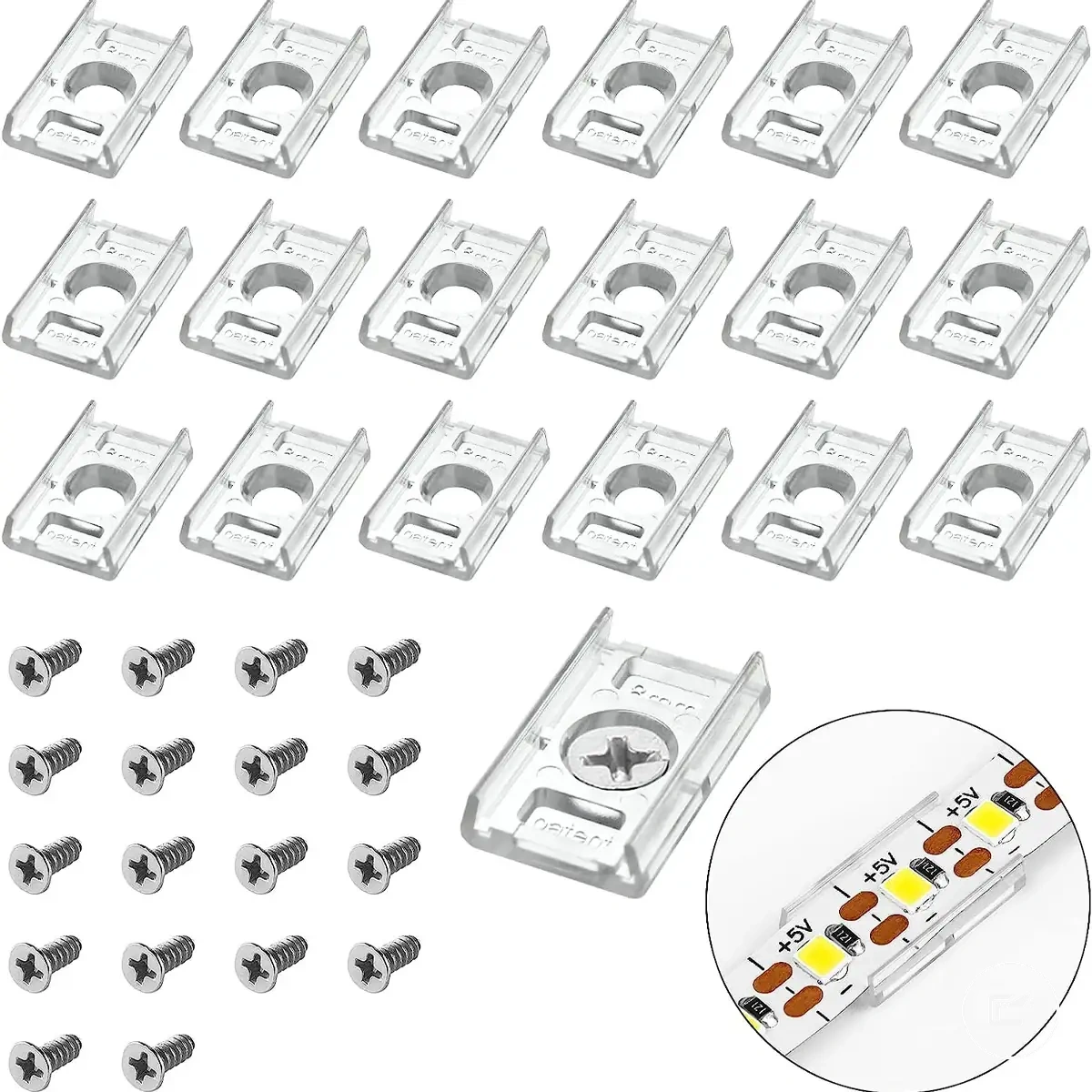

Los enlaces patrocinados siguientes muestran accesorios de terceros relacionados con fijación, conexión y recorrido del cable. Antes de abrir una opción, compare medidas físicas, tipo de conector, disposición de contactos o polaridad y capacidad eléctrica aplicable; el precio, la disponibilidad y las condiciones de venta se comprueban en la página de destino del tercero.

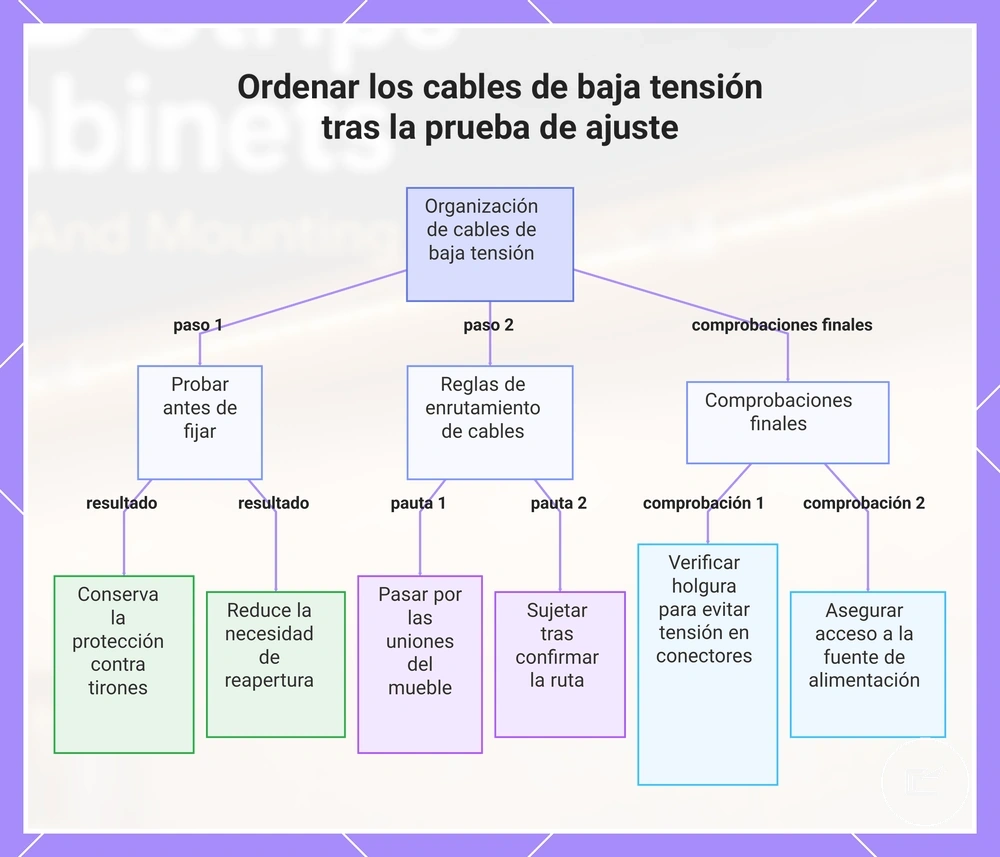

El gráfico resume cómo ordenar el cableado de baja tensión después de la prueba: confirmar primero, sujetar sin tracción y conservar el acceso a conexiones y alimentación.

Errores que evitar en la instalación de tiras LED bajo armarios

Los fallos de montaje suelen manifestarse como desprendimiento, parpadeo, atenuación, iluminación desigual o funcionamiento intermitente. Relacionar cada síntoma con una causa posible y una comprobación concreta evita cambiar piezas al azar.

Las causas más frecuentes en esta instalación son una superficie mal preparada, soporte insuficiente, incompatibilidad de alimentación, caída de tensión, conectores incorrectos, curvas forzadas, mala colocación, calor acumulado o tensión mecánica en el cable.

La tabla relaciona cada síntoma con una causa posible, una comprobación segura y una acción preventiva.

Diagnóstico básico de errores de instalación bajo armarios

Problema	Causa probable	Verificación segura	Prevención
Tira suelta o desprendimiento de la adhesión	Superficie sucia, húmeda o poco adherente; soporte insuficiente	Compruebe limpieza, sequedad, textura y fijación de la tira	Prepare la superficie y añada soporte mecánico cuando el adhesivo no sea suficiente
Parpadeo o salida de luz inestable	Conector suelto, controlador incompatible o alimentación insuficiente/inadecuada	Compruebe tensión, capacidad de la fuente, ajuste del conector y compatibilidad del controlador	Verifique la compatibilidad y pruebe todas las conexiones antes del montaje final
Atenuación en los extremos de la tira	Caída de tensión en un recorrido largo o con alta carga	Compare el brillo al inicio y al final y revise la longitud y el esquema de alimentación	Reduzca o divida el recorrido, o use la estrategia de alimentación prevista para el sistema
Iluminación desigual o deslumbramiento	Posición inadecuada o difusión insuficiente	Pruebe la posición con la tira encendida antes de fijarla	Ajuste la posición y, si procede, use un perfil y difusor compatibles
Daño en la tira o funcionamiento intermitente	Curvatura excesiva o tracción sobre cable y conectores	Inspeccione curvas, uniones y puntos sometidos a esfuerzo	Respete el radio de curvatura indicado y evite la tracción del cable
Atenuación relacionada con el calor	Ventilación insuficiente o mala transferencia térmica	Compruebe si el perfil, la tira o la fuente acumulan calor de forma anómala	Mantenga la ventilación indicada y evite encerrar componentes que necesiten disipar calor
Inestabilidad del conector	Tracción mecánica del cable o conector mal ajustado	Inspeccione holgura, alineación y fijación del cable	Añada alivio de tracción y sujete el cable sin cargar el conector

Si el síntoma persiste después de estas comprobaciones básicas, revise la guía para solucionar problemas de instalación.

Adhesión débil y mala preparación de la superficie

Una tira que se despega suele indicar que el adhesivo no mantiene contacto suficiente con la superficie. La causa puede ser grasa, polvo, humedad, textura, residuos de limpiador, calor o una carga demasiado alta para depender solo de la cinta.

Compruebe la condición que realmente afecta a la fijación:

• Material de la superficie: una base rugosa, porosa o texturizada ofrece menos área de contacto que una superficie lisa.
• Grasa o polvo: los residuos reducen el contacto del adhesivo con el armario.
• Residuo de limpiador: una película superficial puede impedir una unión uniforme aunque la zona parezca limpia.
• Humedad y secado: la superficie debe estar completamente seca antes de adherir la tira.
• Presión de fijación: aplique una presión uniforme siguiendo las instrucciones del adhesivo para evitar zonas con contacto parcial.
• Peso de la tira o del perfil: una carga mayor puede requerir pinzas u otro soporte mecánico además del adhesivo.
• Calor y humedad ambiental: pueden afectar a algunos adhesivos; si la instalación es exigente, reduzca la dependencia de la cinta como único soporte.

La solución debe responder a la causa: limpiar y secar si el problema es la superficie, mejorar el soporte si el problema es la carga y revisar la gestión térmica si el calor está debilitando la fijación.

Fuente de alimentación incorrecta, caída de tensión y errores de conector

Atenuación, parpadeo, iluminación parcial o ausencia de luz pueden compartir varias causas. Empiece por comprobar la relación entre tensión, capacidad de alimentación, conectores y controlador antes de cambiar el montaje.

Síntoma, causa posible y siguiente comprobación en alimentación y conexiones

Problema	Causa probable	Verificación segura	Prevención
Parpadeo	Conector suelto, controlador incompatible o alimentación inestable	Compruebe el ajuste del conector, la compatibilidad del controlador y la fuente	Pruebe todas las conexiones antes de fijar u ocultar componentes
Atenuación	Caída de tensión o potencia disponible insuficiente	Compare el brillo a lo largo del recorrido y revise longitud y carga conectada	Dimensione la alimentación para la carga y adapte el recorrido a los límites del sistema
Iluminación parcial	Conector que no hace contacto en todos los terminales o tramo mal conectado	Inspeccione la alineación y continuidad física de cada punto de conexión	Use conectores que coincidan con el ancho y la disposición de contactos de la tira
Sin luz	Tensión incompatible, polaridad/contactos invertidos o conexión abierta	Verifique la tensión indicada y las marcas de polaridad o contactos antes de volver a probar	Confirme tensión y orientación de las conexiones antes de energizar
Rendimiento desigual	Recorrido largo o distribución de alimentación inadecuada	Compare el inicio y el final del recorrido y revise cómo se alimentan los distintos tramos	Divida o realimente recorridos largos solo de la forma admitida por el sistema utilizado

Un mismo síntoma no confirma una única causa. Si estas comprobaciones no identifican el problema, consulte cómo solucionar problemas de instalación antes de sustituir componentes.

Mala colocación, curvatura y acumulación de calor

Deslumbramiento, sombras, puntos LED visibles o un funcionamiento irregular pueden aparecer cuando la tira está mal situada, se fuerza en una curva o queda en una zona con mala ventilación. Son problemas distintos y deben comprobarse por separado.

Prevenga cada problema con el criterio correspondiente:

• Mala colocación: pruebe la tira encendida y ajuste su posición para reducir deslumbramiento y sombras sobre la zona de trabajo.
• Curvas pronunciadas: respete el radio mínimo indicado para la tira; en una esquina difícil, use una solución de conexión compatible en lugar de forzar el circuito flexible.
• Espacio del difusor: verifique que el perfil y la cubierta admitan la tira sin comprimirla ni interferir con conectores.
• Perfil incompatible: evite un canal que apriete la tira, bloquee uniones o impida el montaje previsto.
• Gestión térmica: mantenga libres las zonas de ventilación de la fuente y no encierre la tira o el perfil de forma que se acumule calor anómalo.
• Adhesión en curvas: no use el adhesivo para obligar a la tira a mantener una curva que supera su geometría permitida.

Corrija el factor que corresponda al síntoma: posición para problemas ópticos, geometría o conectores para curvas, y ventilación o soporte térmico para calentamiento. Evite atribuir todos estos efectos a una sola causa.
