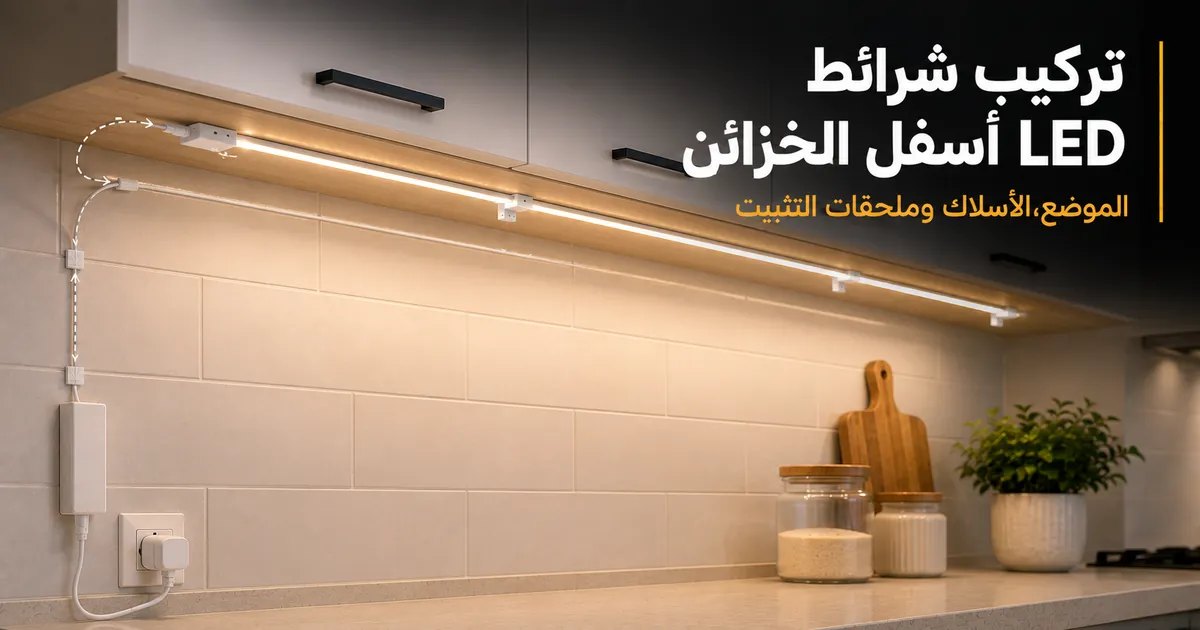

تركيب شرائط LED أسفل الخزائن

لتركيب شرائط LED أسفل الخزائن بصورة موثوقة، خطّط موضع الشريط ومسار كابل الجهد المنخفض، ونظّف السطح وقِس المسار، ثم طابق الجهد الاسمي للشريط مع خرج مزود الطاقة واختبر الإضاءة قبل إخفاء الكابلات. استخدم اللاصق على سطح أملس ونظيف وجاف، واختر المشابك أو قناة الألمنيوم عندما تحتاج إلى دعم ميكانيكي أو حماية إضافية؛ وإذا كان العمل يشمل أسلاك التيار الرئيسي أو توصيلاً ثابتًا فاستعن بكهربائي مؤهل.

خطة التركيب في خمس قرارات

استخدم هذا المسار كخريطة تنفيذ سريعة: كل خطوة تربط قرار التركيب بالشرط الذي يحدد الإجراء التالي، من فحص نطاق العمل حتى تثبيت الكابلات بعد نجاح الاختبار.

1. 1
   حدّد نطاق العمل الكهربائي. مجموعة جهد منخفض قابلة للتوصيل تكون مناسبة للتركيب الذاتي عندما تكون المواصفات والتوصيلات واضحة. إذا دخلت أسلاك التيار الرئيسي أو التوصيلات الثابتة أو الأسلاك المخفية في العمل، فانتقل إلى كهربائي مؤهل.
2. 2
   خطّط الموضع والطول. اختر الأمام أو الوسط أو الخلف بحسب منطقة الإضاءة والوهج ورؤية الشريط، ثم قِس المسار وحدد نقاط القص؛ اقطع الشريط عند نقاط القص المعلَّمة من الشركة المصنعة فقط.
3. 3
   اختر طريقة التثبيت. اللاصق يناسب السطح الأملس النظيف والجاف، بينما تضيف المشابك دعماً ميكانيكياً على الأسطح الأصعب أو عندما يلزم تثبيت أقوى. وتفيد قناة الألمنيوم مع غطاء ناشر للضوء عندما تكون الحماية وتنظيم المسار وتخفيف مظهر نقاط LED مطلوبة.
4. 4
   أغلق علاقة الطاقة قبل التشغيل. يجب أن يساوي خرج مزود الطاقة الجهد الاسمي للشريط؛ فمثلاً 12 V مع 12 V و24 V مع 24 V عندما تكون هذه هي مواصفات النظام. كما يجب أن تكفي قدرة خرج المزود للحمل الكلي، وأن يتوافق الموصل والقطبية ووحدة التحكم مع نوع الشريط.
5. 5
   اختبر ثم رتّب الكابلات. شغّل المسار مؤقتاً قبل الإخفاء، وراقب الوميض أو التعتيم عند الأطراف أو الإضاءة غير المتساوية أو السخونة غير المعتادة، ثم ثبّت الكابلات من دون شد على الموصلات مع إبقاء مزود الطاقة ونقاط الخدمة قابلة للوصول.

قاعدة القرار: لا تجعل الإخفاء أو التثبيت النهائي خطوة مبكرة؛ نجاح اختبار الجهد والتوصيلات وتوزيع الضوء هو الإشارة للانتقال إلى تنظيم الكابل وإنهاء التركيب.

يعتمد نجاح التركيب على توافق الشريط ومزود الطاقة والموصلات مع ظروف الخزانة ومسار الكابل، لا على طريقة تثبيت واحدة تصلح لكل الحالات. يركز هذا الدليل على التنفيذ والفحص العملي ضمن ملحقات شرائط LED وإضاءة الخزائن مع إبقاء المكونات قابلة للفحص والصيانة بعد التركيب.

فحوصات تركيب الإضاءة أسفل الخزائن قبل البدء

قبل تثبيت أي جزء، افحص سطح الخزانة، ومصدر الطاقة، وتوافق الشريط، ومسار الكابل. هذه الفحوصات تحدد ما إذا كان التركيب الذاتي عمليًا وتقلل احتمال إعادة العمل بسبب ضعف الالتصاق أو عدم توافق التوصيلات.

أغلق أهم علاقات التوافق قبل البدء: يجب أن يطابق جهد خرج مزود الطاقة الجهد الاسمي للشريط، وأن يناسب الموصل نوع الشريط وعرضه وترتيب نقاط التوصيل، وأن يبقى مزود الطاقة أو مشغّل LED في موضع يسمح بالفحص والتهوية.

• السطح: يجب أن يكون موضع الالتصاق نظيفًا وجافًا وخاليًا من الشحوم والبقايا؛ وإلا فجهّزه قبل التثبيت أو استخدم دعمًا ميكانيكيًا مناسبًا.
• الطاقة: تأكد من وجود مسار عملي من المخرج أو مزود الطاقة إلى الشريط من دون شدّ على الكابل أو وصلة غير قابلة للوصول.
• مزود الطاقة: أبقه في موضع يمكن الوصول إليه، مع تهوية مناسبة وفق تعليمات المنتج، ولا تحصره خلف جزء لا يمكن فكه للفحص.
• التوافق: طابق جهد الشريط مع خرج مزود الطاقة، ثم تحقق من نوع الموصل والقطبية ووحدة التحكم إن وُجدت.
• الطول والقص: قِس المسار بالكامل وحدد نقاط القص المسموح بها على الشريط قبل إزالة الغطاء اللاصق أو تثبيت القناة.
• الحفر: افحص مادة الخزانة وما قد يوجد خلف موضع الحفر؛ لا تبدأ إذا كانت الأسلاك أو الخدمات المخفية غير معروفة.

إذا بقيت أي نقطة غير واضحة، راجع السلامة قبل التركيب قبل التثبيت، خصوصًا عند عدم التأكد من الجهد أو الموصلات أو التهوية أو مسار الكابل.

إذا اجتازت مجموعة الجهد المنخفض هذه الفحوصات وكان التوصيل قابلاً للفصل، يصبح التركيب الذاتي أكثر قابلية للإدارة. أما التوصيل الثابت أو الأسلاك التالفة أو متطلبات الطاقة غير الواضحة فتحتاج إلى تقييم مهني قبل المتابعة.

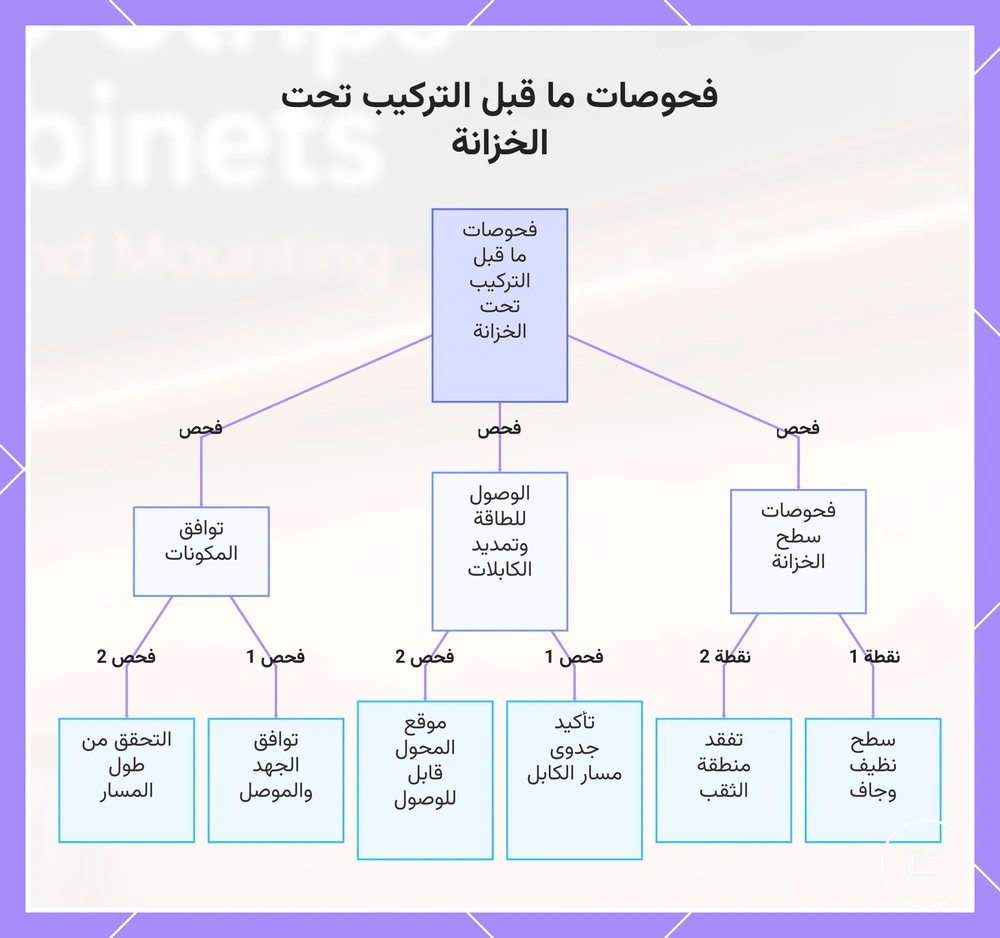

يوضح هذا المخطط الفحوصات الرئيسية السابقة للتركيب لإضاءة تحت الخزانة، والتي تشمل سطح الخزانة، وإمكانية الوصول للطاقة وتمديد الكابلات، وتوافق المكونات.

عندما يكون التركيب بنفسك مناسبًا

يكون التركيب بنفسك مناسبًا غالبًا عندما تكون المجموعة منخفضة الجهد وقابلة للتوصيل والفصل، وتكون مواصفات الشريط ومزود الطاقة والموصلات معروفة، ولا يحتاج المسار إلى تعديل أسلاك التيار الرئيسي أو توصيل ثابت.

• سطح مناسب: سطح نظيف وجاف ومستقر يسمح باللاصق أو المشابك من دون معالجة إنشائية.
• طاقة واضحة: المخرج ومزود الطاقة في متناول اليد ومسار كابل الجهد المنخفض يمكن تخطيطه من دون تمديدات مخفية مجهولة.
• مكونات متوافقة: الجهد والموصلات ووحدة التحكم ـ إن وُجدت ـ متطابقة مع مواصفات الشريط.
• مسار قابل للقياس: يمكن قياس الطول وتحديد نقاط القص والزوايا قبل التثبيت.
• توصيلات قابلة للفحص: الموصلات ونقاط الخدمة تبقى مرئية أو قابلة للوصول عند الاختبار والصيانة.

إذا خرجت أي من هذه الشروط عن نطاق واضح ـ مثل التوصيل الثابت أو أسلاك مجهولة أو حمل كهربائي غير واضح ـ فلا تفترض أن الجهد المنخفض يجعل العمل كله مناسبًا للتركيب الذاتي.

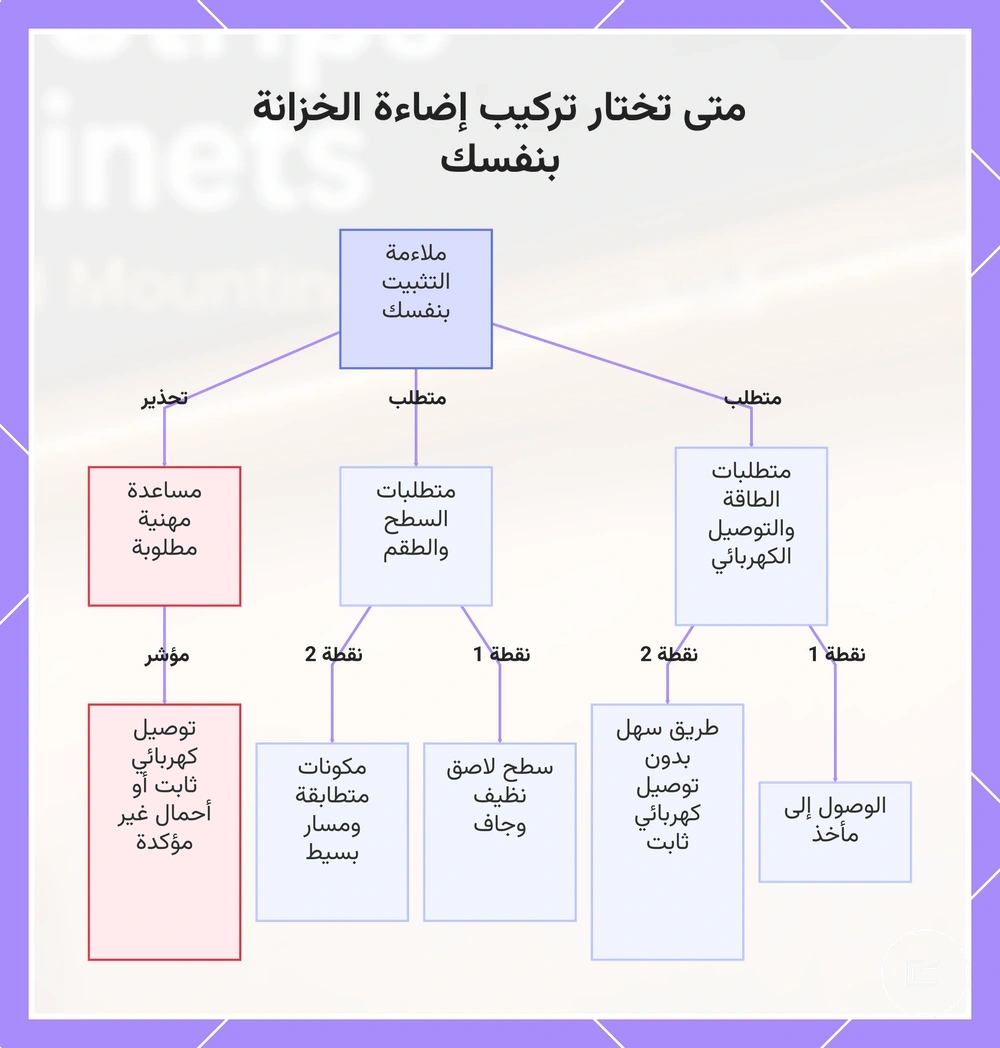

يوضح هذا المخطط الشروط الرئيسية التي تجعل إضاءة الخزانة منخفضة الجهد مناسبة للتركيب بنفسك، ويحدد متى يكون التقييم المهني ضروريًا.

متى يلزم الاستعانة بكهربائي

استعن بكهربائي مؤهل عندما يتضمن العمل أسلاك التيار الرئيسي، أو توصيلاً ثابتًا، أو أسلاكًا مخفية، أو حملاً كهربائيًا لا يمكن التحقق منه بأمان. هذه الحالات تختلف عن توصيل مجموعة LED منخفضة الجهد جاهزة وقابلة للفصل.

• توصيل ثابت: عندما يلزم ربط مشغّل LED أو مزود الطاقة مباشرة بأسلاك المبنى بدل قابس قابل للفصل.
• أسلاك أو وصلات مخفية: عندما يعتمد المسار على فتحات أو تمديدات لا يمكن فحص محتواها وحالتها.
• أسلاك تالفة: أوقف العمل إذا ظهرت موصلات أو عوازل متضررة قبل متابعة أي تركيب.
• حمل أو قدرة غير واضحين: عندما لا يمكن تحديد متطلبات الدائرة أو قدرة مزود الطاقة بثقة.
• مواصفات غير معروفة: عندما يتعذر تأكيد بيانات مشغّل LED الموصّل توصيلاً ثابتًا أو توافقه مع الشريط.
• متطلبات تمديد كهربائي: عندما يستلزم المسار عملاً يخضع لاشتراطات التمديدات الكهربائية المحلية أو تعديلاً في أسلاك المبنى.

الحد الفاصل ليس مجرد وجود LED؛ بل نوع الدائرة التي تتعامل معها. أبقِ أعمال الجهد المنخفض القابلة للفصل منفصلة عن أي تعديل في التيار الرئيسي أو تمديد ثابت.

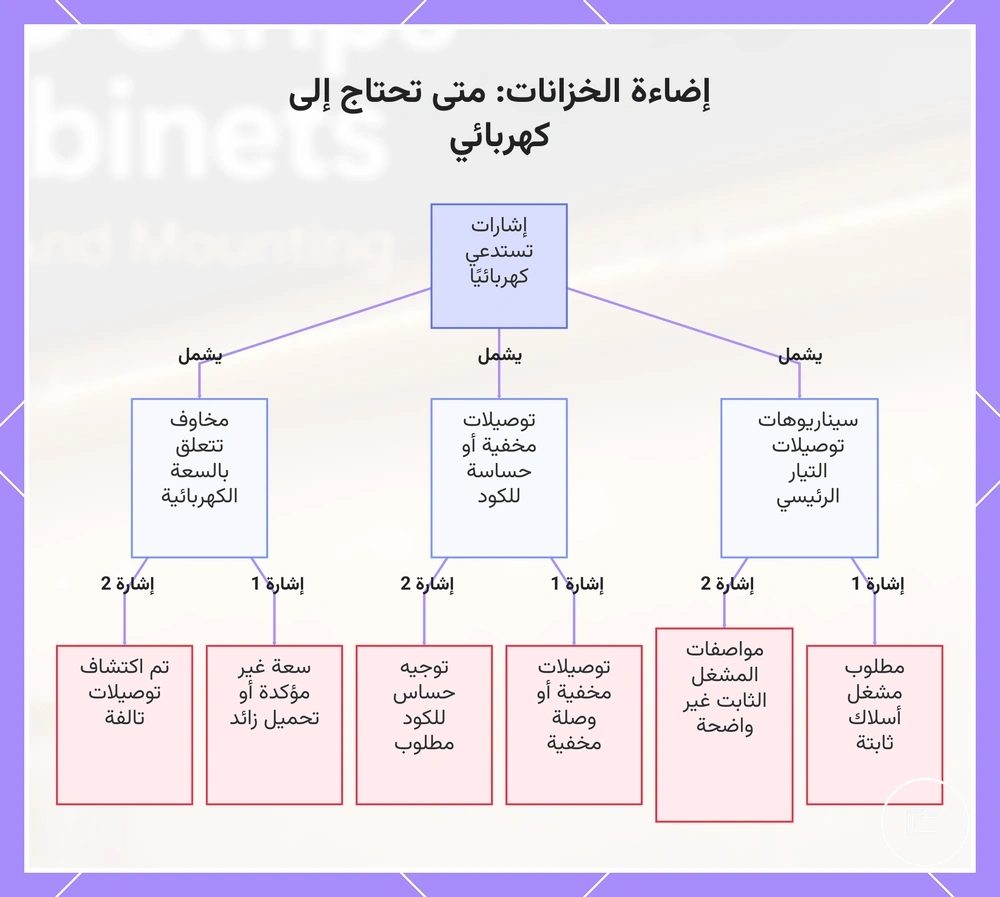

يحدد هذا الرسم البياني إشارات التصعيد الرئيسية التي تشير إلى الحاجة إلى كهربائي لتركيب إضاءة الخزائن.

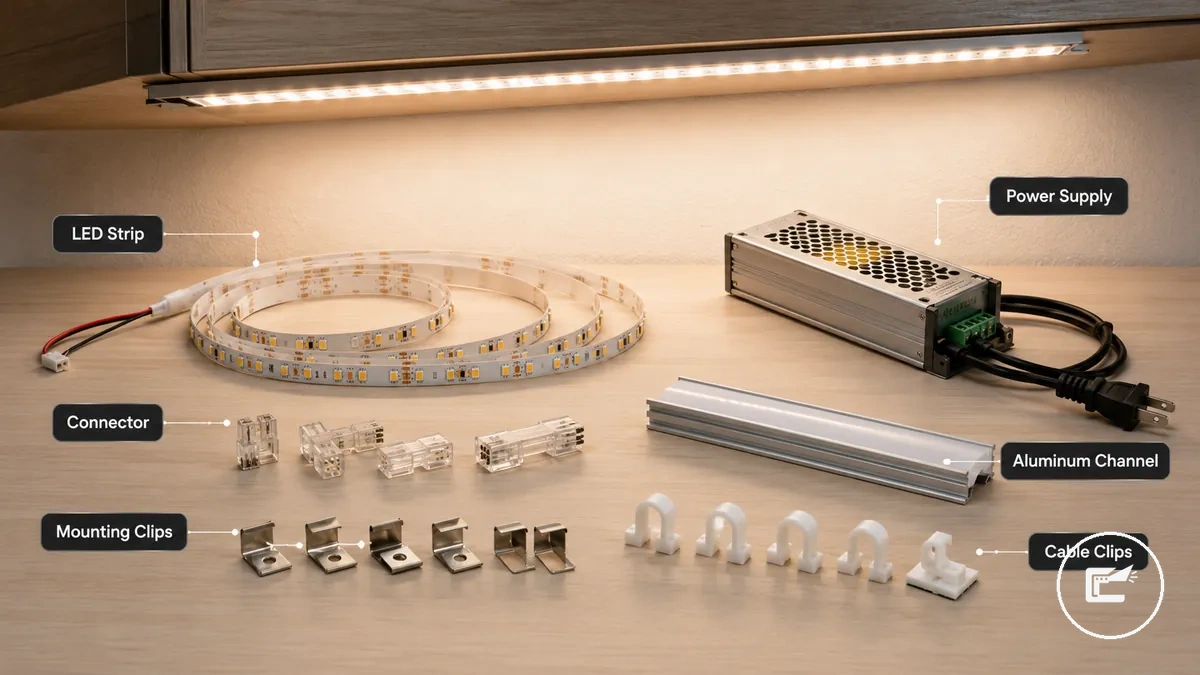

الأدوات والمكونات وقطع التثبيت اللازمة

تخدم الأدوات والمكونات أربع وظائف: تغذية الشريط، وتوصيله، وتثبيته، وتنظيم الكابلات. اختيار كل جزء بحسب وظيفته وتوافقه يقلل إعادة العمل ويمنع استخدام قطعة صحيحة شكلاً لكنها غير مناسبة كهربائيًا أو ميكانيكيًا.

يشكل شريط LED ومصدر الطاقة نظام التركيب الأساسي. تساعد الموصلات، وكابل التمديد، ومشابك الكابلات في إدارة التمديد ونقاط التوصيل. يدعم الشريط اللاصق، ومشابك التثبيت، وقناة الألمنيوم، وغطاء ناشر للضوء، والمنظف، وشريط القياس، والمقص تجهيز السطح، واختيار الموضع، والملاءمة حيثما ينطبق ذلك.

يعتمد اختيار المكونات على ظروف التركيب. قد تكون مشابك التثبيت أو قناة الألمنيوم مفيدة عندما يُفضل دعم إضافي يتجاوز الشريط اللاصق وحده، بينما قد تساعد ملحقات كابل التمديد عندما يكون موقع مصدر الطاقة على مسافة أطول. قبل اختيار الأجزاء، راجع تخطيط الطاقة والموصلات لتأكيد متطلبات الجهد والموصل والتوافق.

الأولوية في التوافق: الجهد أولاً، ثم الموصل، ثم طريقة التثبيت. لا يعوّض تطابق شكل الموصل عن اختلاف الجهد، كما لا يعوّض اللاصق القوي سطحًا متسخًا أو مسارًا يحتاج دعمًا ميكانيكيًا.

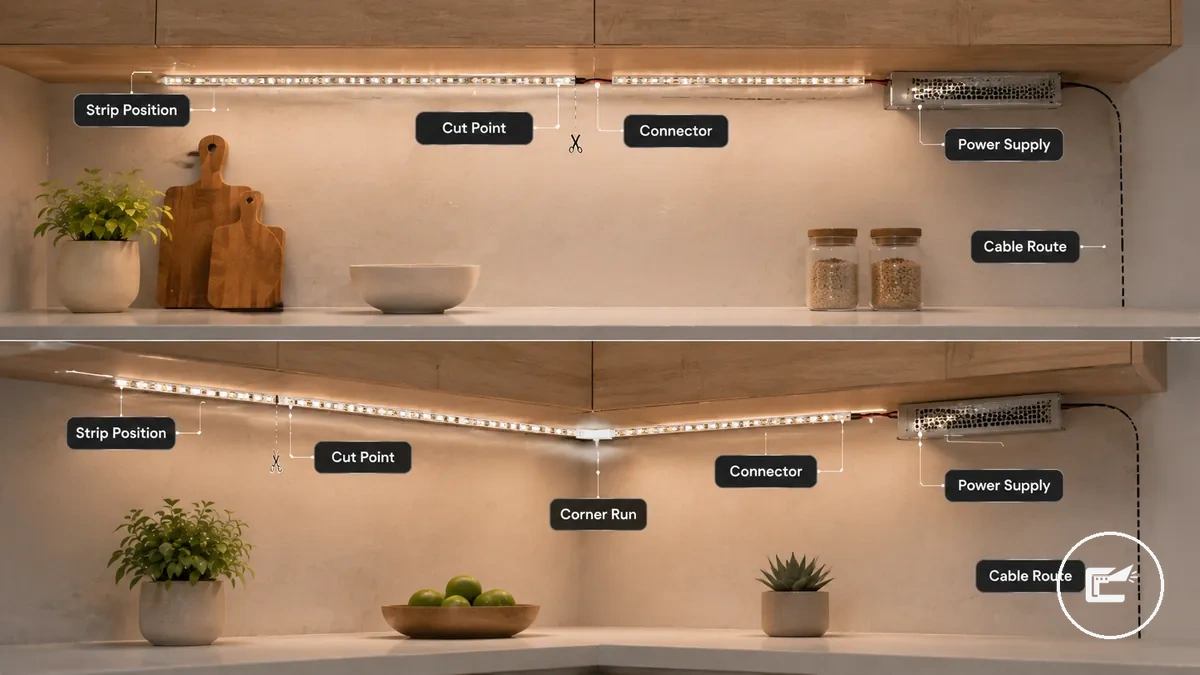

تخطيط موضع الشريط وطوله ومسار الطاقة

خطّط موضع الشريط وطوله ومسار الطاقة كوحدة واحدة قبل بدء التثبيت. تغيير موضع الشريط يغيّر توزيع الضوء والوهج، بينما يحدد الطول ومسار الطاقة أماكن القص والموصلات ونقاط عبور الكابل.

في إضاءة شرائط LED أسفل الخزائن، يوجّه الموضع الأقرب إلى الأمام الضوء مباشرةً نحو سطح العمل غالبًا، بينما يغيّر الموضع الأوسط أو الخلفي توزيع الضوء ومدى رؤية الشريط. اجعل طول الشريط ونقاط الموصل وموقع مزود الطاقة متوافقة مع هذا الموضع قبل التثبيت.

• الموضع: حدّد ما إذا كان الشريط سيجلس قرب الحافة الأمامية أو الوسط أو الخلف بحسب سطح العمل وزاوية الرؤية.
• الطول: قِس المسار كاملاً، ثم طابق القياس مع نقاط القص المعلَّمة على الشريط؛ لا تقص بين نقاط القص.
• الموصلات: اترك لكل موصل وصولاً عمليًا ولا تجعل زاوية أو فجوة تسحب الكابل من نقطة التلامس.
• مزود الطاقة: اختر موضعًا قابلًا للوصول والتهوية، ولا تخفِه في مكان يتطلب تفكيكًا غير عملي للفحص.
• مسار الكابل: اجعل كابل الجهد المنخفض قصيرًا ومنظمًا قدر الإمكان من دون شد أو انثناء حاد.
• المسافات الأطول: إذا ظهر فرق سطوع بين بداية الشريط ونهايته أثناء الاختبار، فتحقق من هبوط الجهد والحمل وطريقة التغذية قبل التثبيت النهائي.

غالبًا ما يكون مسار الخزانة المستقيم أسهل في التخطيط لأن الشريط والموصل ومسار الكابل يتبعون مسارًا واحدًا. قد تتطلب تخطيطات الزوايا أو المسارات المتعددة للخزائن اهتمامًا إضافيًا بمدى وصول الموصل، وتغييرات الاتجاه، وتمديد الكابل بين المقاطع. قبل الانتهاء من التخطيط، راجع تخطيط الطاقة والموصلات لتأكيد أن متطلبات الجهد واختيار الموصل والتركيب تظل مناسبة.

اختيار موضع الشريط: الحافة الأمامية أو الوسط أو الخلف

يغيّر موضع الشريط العلاقة بين إضاءة سطح العمل، والوهج، والظلال، ومدى رؤية نقاط LED. قارن المواضع الثلاثة مع عمق حافة الخزانة وتشطيب سطح العمل ووجود ناشر للضوء قبل تثبيت المسار.

لا يوجد موضع واحد مناسب لكل خزينة. إذا كانت الأولوية لإضاءة سطح العمل فغالبًا ما يكون الموضع الأمامي أو الأقرب للأمام أكثر مباشرة، أما الموضع الخلفي فيخفي المصدر أكثر لكنه قد يزيد اعتماد النتيجة على انعكاس الجدار والسطح. اختبر الموضع مؤقتًا قبل التثبيت الدائم عندما يكون الوهج أو الظلال عاملًا حاسمًا.

موقع مصدر الطاقة ومسار كابل الجهد المنخفض

اختر لمزود الطاقة مسارًا يحقق ثلاثة شروط معًا: الوصول، والتهوية، وعدم شد كابل الجهد المنخفض. يجب أن يمكن فحص مزود الطاقة والموصلات بعد التركيب بدل دفنها داخل مسار غير قابل للخدمة.

ضع مزود الطاقة القابل للتوصيل أو مشغّل LED في موضع لا تعيق الخزانة تهويته ويمكن الوصول إليه للاختبار أو الاستبدال. الإخفاء المقبول هو الإخفاء الذي يحافظ على قابلية الخدمة، لا الذي يجعل المكوّن غير قابل للوصول.

• الوصول: اترك القابس ومزود الطاقة أو مشغّل LED ونقاط الخدمة في موضع يمكن الوصول إليه.
• التهوية: لا تحصر مزود الطاقة في حيز يمنع التهوية التي يتطلبها تصميمه أو تعليمات الشركة المصنعة.
• الطول: استخدم كابل تمديد بطول ونوع موصل مناسبين للمسار؛ لا تجعل الشد على الموصل وسيلة لتعويض قصر الكابل.
• الاتجاه والقطبية: طابق اتجاه الموصل ونقاط التلامس مع نوع الشريط قبل التشغيل.
• العبور بين الخزائن: استخدم الفتحات فقط عندما يكون المسار واضحًا ولا يضغط على الكابل أو يمر قرب حافة قد تتلف العازل.
• تخفيف الشد: ثبّت الكابل بحيث تتحمل المشابك حركة الكابل بدلاً من نقاط التوصيل نفسها.
• قابلية الخدمة: أبقِ المقاطع المخفية قابلة للفحص والتعديل عند الحاجة.

إذا كان مسار الكابل يمر عبر فجوات الخزانة أو خلف الأسطح الظاهرة، فقد يؤثر مدى وصول الكابل وظروف الحرارة والوصول إلى الموصلات على التخطيط النهائي. تجنب خطط التمديد التي تعتمد على تغييرات في أسلاك التيار الرئيسي المخفية أو توصيلات غير قابلة للوصول، حيث يركز هذا القسم الفرعي فقط على تخطيط تركيب الجهد المنخفض.

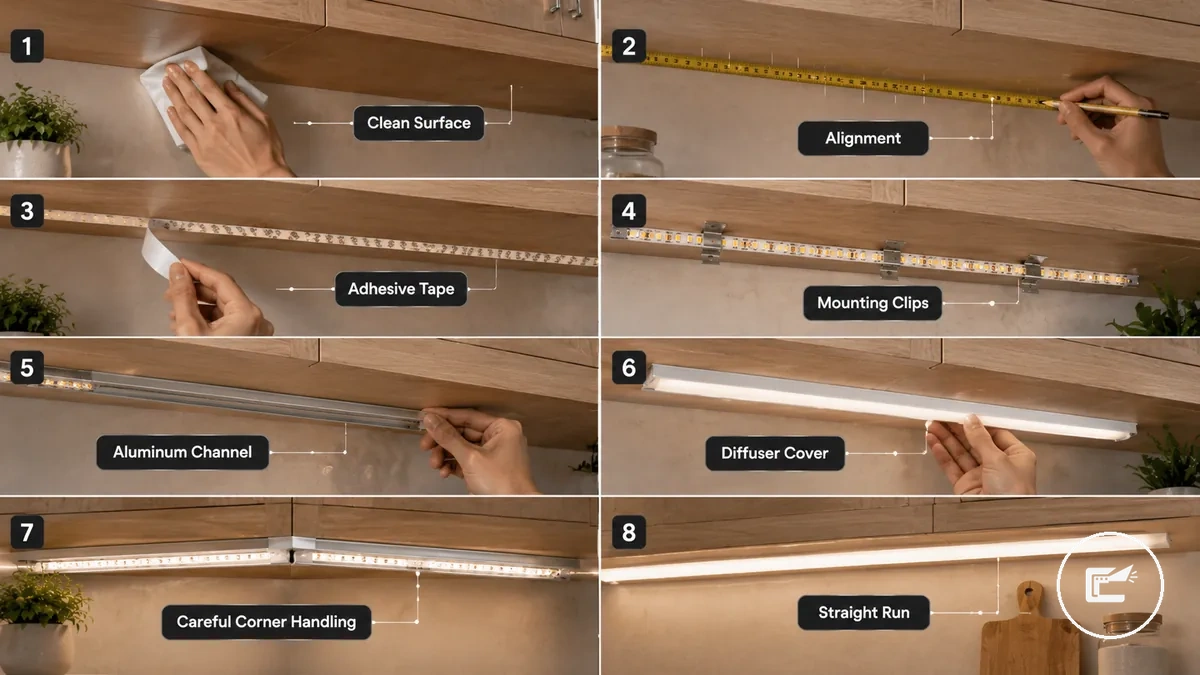

تركيب شرائط LED بالمشابك أو قنوات الألمنيوم والناشر

ابدأ التثبيت بعد إغلاق قرارات الموضع والطول والطاقة. نجاح هذه المرحلة يعتمد على سطح مهيأ، ومحاذاة قابلة للقياس، وطريقة دعم تناسب السطح ووزن المسار، لا على قوة اللاصق وحدها.

طريقة الدعم الأساسية هي اللاصق أو المشابك أو قناة الألمنيوم. اخترها بحسب سطح الخزانة ووزن المسار والحاجة إلى الحماية أو ناشر الضوء، ثم راقب المحاذاة أثناء التثبيت ولا تعتمد على إعادة الشريط بعد التصاقه لتصحيح مسار سيئ التخطيط.

1. نظّف وجفف السطح. أزل الغبار والشحوم والبقايا من الجانب السفلي للخزانة واتركه يجف قبل أي تثبيت لاصق.
2. قِس وحدد المسار. ضع علامات للمسار ونقاط القص والزوايا قبل إزالة الغطاء الواقي للاصق أو تثبيت القناة.
3. ثبّت الشريط على المسار. عند استخدام اللاصق، اضغط بصورة متساوية وفق تعليمات الشريط من دون تمديده أو شده.
4. أضف الدعم الميكانيكي عند الحاجة. استخدم المشابك أو قناة الألمنيوم إذا كان السطح خشنًا أو المسار أثقل أو تحتاج حماية واستقامة أكبر.
5. ركّب الناشر إذا كان جزءًا من القناة. تأكد من أن الشريط والموصلات داخل القناة من دون ضغط أو انحشار قبل إغلاق غطاء ناشر الضوء.
6. تعامل مع الزوايا بحسب تصميم الشريط. لا تفرض انحناءً حادًا؛ اتبع الحد الأدنى لنصف قطر الانحناء أو أسلوب الزاوية الذي تحدده الشركة المصنعة.
7. تحقق من الحرارة والاستقامة. اترك التهوية المطلوبة حول الشريط أو القناة ثم افحص المسار بصريًا قبل الانتقال إلى الاختبار النهائي.

إذا ظهر تقشر أو انحراف أثناء التثبيت، عالج السبب قبل متابعة بقية المسار. إعادة ضبط جزء صغير قبل اكتمال التثبيت أسهل من إعادة تركيب شريط كامل بعد تثبيت الكابلات والموصلات.

تجهيز السطح وقياس المسار

تجهيز السطح والقياس يحددان جودة التثبيت قبل أن يلامس الشريط الخزانة. الهدف هو إنشاء سطح نظيف وجاف ومسار معروف الطول ونقاط القص والخلوص للقناة والموصلات.

1. نظّف موضع التثبيت. أزل الغبار والشحوم وبقايا المنظف التي قد تمنع تلامس اللاصق أو تثبيت المشابك.
2. اترك السطح يجف تمامًا. لا تثبّت الشريط فوق رطوبة أو طبقة تنظيف متبقية.
3. قِس طول المسار والقناة. قارن طول الخزانة بالطول الفعلي الذي يمكن للشريط تغطيته من دون قص عشوائي.
4. علّم خط التثبيت. استخدم علامات خفيفة للحفاظ على استقامة المسار وتناسق المسافة عن الحافة.
5. حدّد نقاط القص المسموح بها. لا تقص الشريط إلا عند العلامات التي يحددها تصميمه حتى لا تقطع دائرة LED في موضع غير مخصص للقص.
6. تحقق من الخلوص. تأكد من أن القناة وغطاء ناشر الضوء والموصلات لا تتعارض مع مفصلات الخزانة أو الحواف أو نقاط عبور الكابل.

إذا كان السطح خشنًا أو مساميًا أو ضعيفًا للالتصاق، لا تعوّض ذلك بضغط أكبر على اللاصق فقط؛ استخدم طريقة دعم ميكانيكي مناسبة أو اتبع نظام التثبيت الذي توصي به القناة أو الشريط.

استخدام الشريط اللاصق أو مشابك التثبيت

الاختيار بين اللاصق والمشابك هو قرار سطح وحمل وقابلية صيانة. اللاصق أبسط على سطح أملس ونظيف وجاف، بينما تضيف المشابك دعماً ميكانيكياً عندما تكون ظروف الالتصاق أقل موثوقية أو يحتاج المسار إلى تثبيت أقوى.

يمكن الجمع بين اللاصق والدعم الميكانيكي إذا كان نظام الشريط أو القناة يسمح بذلك. في جميع الحالات، لا تجعل المشبك أو القناة يضغطان على الموصل أو يحمّلان الكابل شدًا مستمرًا.

تركيب قناة الألمنيوم وغطاء ناشر للضوء

تضيف قناة الألمنيوم مسار تثبيت مستقيمًا وحماية ميكانيكية، ويمكن لغطاء ناشر الضوء أن يخفف ظهور نقاط LED. مقدار نشر الضوء وإدارة الحرارة يعتمد على تصميم القناة والناشر والشريط، لذلك لا تفترض أن كل قناة تعطي النتيجة نفسها.

1. اختبر موضع القناة. ضعها مؤقتًا على المسار لتأكيد العمق والخلوص وعدم تعارضها مع الحواف أو المفصلات.
2. ثبّت القناة بالطريقة المناسبة. استخدم المشابك أو المسامير التي يدعمها نظام القناة ومادة الخزانة.
3. ضع الشريط داخل القناة من دون شد. اجعل الشريط مستويًا وتجنب ضغط الموصل أو الكابل عند نقطة الدخول.
4. تحقق من نقاط الخدمة. أبقِ الموصل ومصدر الطاقة ومسار الكابل قابلة للوصول قبل إغلاق الغطاء.
5. ركّب غطاء ناشر الضوء. تأكد من ملاءمته للقناة وعدم اصطدامه بأجزاء الخزانة.
6. اختبر الضوء بعد التركيب. افحص توزيع الضوء والوهج والحرارة وأي تغير في السطوع قبل تثبيت بقية الكابلات.

مقارنةً بالشريط المكشوف، قد تحسن القناة الحماية واستقامة المسار، بينما يغيّر الناشر مظهر الضوء وقد يقلل السطوع المرئي بدرجة تعتمد على مادته. اختر القناة والناشر كجزء متوافق مع عرض الشريط وعمق التركيب، لا كإضافة زخرفية فقط.

توصيل مصدر الطاقة واختبار مسار الإضاءة

قبل تثبيت الكابلات نهائيًا، أغلق علاقة الطاقة: جهد خرج مزود الطاقة يجب أن يساوي الجهد الاسمي للشريط، وقدرة المزود يجب أن تغطي الحمل الكلي للمسار. الاختبار المؤقت يكشف أخطاء التوصيل وهبوط الجهد والوميض بينما ما تزال التعديلات سهلة.

تحقق كذلك من نوع الموصل والقطبية واتجاه نقاط التلامس وتوافق وحدة التحكم أو المخفّت إن وُجد. لا تستنتج التوافق من شكل القابس وحده؛ تطابق الجهد والمواصفات الكهربائية يسبق الملاءمة الميكانيكية.

شغّل المسار مؤقتًا وراقب السطوع من بدايته إلى نهايته. إذا ظهر وميض أو جزء غير مضاء أو تعتيم واضح عند الأطراف، افحص التوصيلات والحمل وهبوط الجهد قبل الإخفاء. بعد نجاح الاختبار يمكنك الانتقال إلى قص الشرائط وتوصيلها وإخفاء الأسلاك لإنهاء إدارة الكابلات.

1. طابق الجهد الاسمي. استخدم خرجًا يساوي جهد الشريط، مثل 12 V مع 12 V أو 24 V مع 24 V عندما تكون هذه هي مواصفات النظام.
2. تحقق من القدرة. يجب ألا تكون قدرة خرج مزود الطاقة أقل من الحمل الكلي للمسار والمكونات المتصلة؛ اتبع هامش التشغيل وتعليمات الحمل المستمر الخاصة بالمصنّع.
3. راجع الموصل والقطبية. طابق نقاط التلامس واتجاه الشريط ووحدة التحكم أو المخفّت قبل التشغيل.
4. اختبر قبل الإخفاء. صِل النظام مؤقتًا من دون تثبيت نهائي للكابلات أو إغلاق القناة بالكامل.
5. راقب النتيجة. افحص الوميض، والمقاطع الباهتة، والسطوع غير المتساوي، والحرارة غير المعتادة على طول المسار.
6. صحح ثم ثبّت. عدّل الموصلات أو مسار الكابل أو طريقة التغذية إذا لزم، ثم أنهِ التثبيت بعد استقرار الإضاءة وعدم وجود شد على نقاط التوصيل.

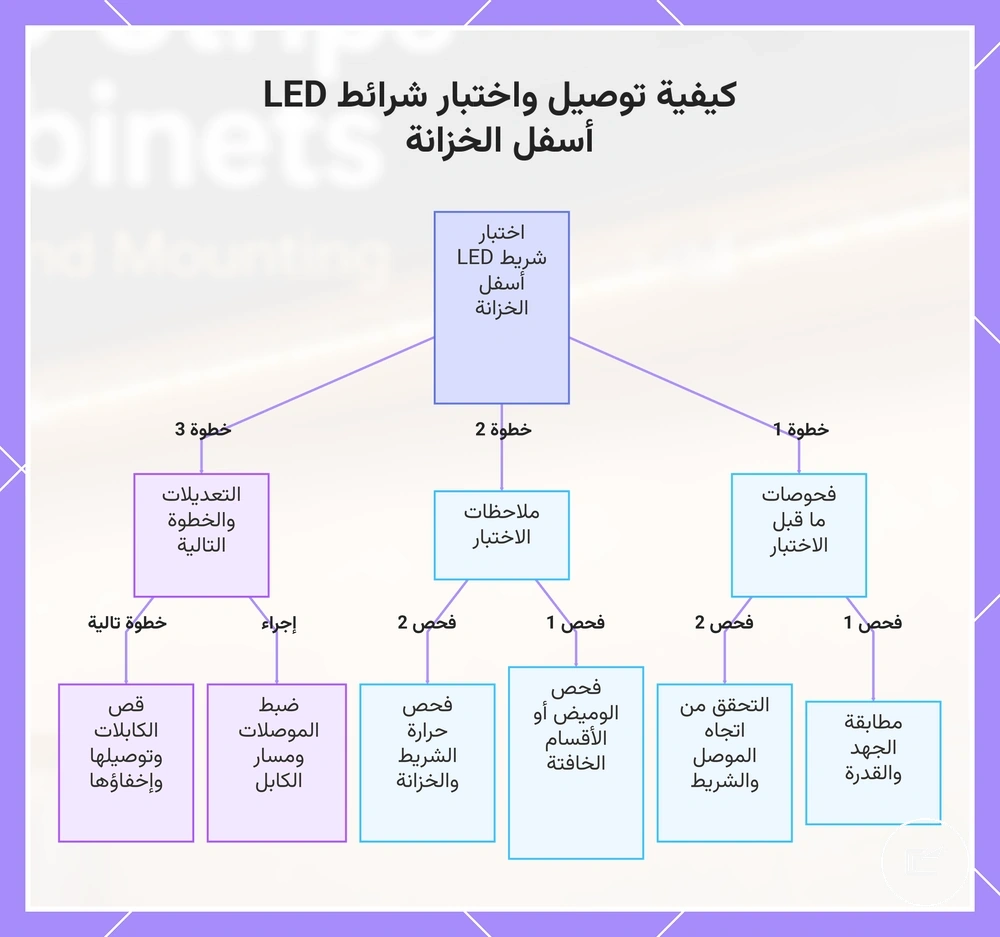

يوضح هذا المخطط العملية خطوة بخطوة لتوصيل مصدر الطاقة واختبار شريط LED وإجراء التعديلات النهائية قبل التركيب.

ترتيب كابلات الجهد المنخفض بعد اختبار التوصيل

رتّب كابلات الجهد المنخفض بعد نجاح اختبار الإضاءة وتأكيد المسار النهائي. بهذه الطريقة لا تضطر إلى فك المشابك أو فتح مسارات مخفية لمعالجة موصل أو طول كابل كان يمكن اكتشافه أثناء الاختبار.

• ثبّت المسار بعد الاختبار: مرّر الكابل على طول حواف أو فواصل عملية ثم استخدم مشابك الكابلات بعد اعتماد المسار، لا قبله.
• اترك سماحية من دون شد: وفر طولًا كافيًا عند الموصلات والزوايا حتى لا يحمل الكابل وزنًا أو شدًا مستمرًا على نقطة التلامس.
• أبقِ نقاط الخدمة قابلة للوصول: لا تدفن مزود الطاقة أو الموصلات أو نقاط الفصل في موضع يتطلب تفكيك الخزانة للفحص.
• ابتعد عن الحرارة والحواف الضاغطة: لا تثبّت الكابل بإحكام فوق مكوّن ساخن أو قرب حافة قد تسحق العازل، واترك التهوية المطلوبة للمكونات.
• أكمل الإخفاء بعد التحقق: عند الحاجة إلى تفاصيل إضافية، استخدم دليل قص الشرائط وتوصيلها وإخفاء الأسلاك من دون تغيير مسار نجح اختباره.

هذه أمثلة على قطع مرتبطة بالتثبيت وإدارة المسار موجودة بالفعل في الصفحة. قبل متابعة أي رابط خارجي، طابق وظيفة القطعة ومقاسها ونوع الموصل مع شريطك: القنوات والمشابك للتثبيت والحماية، والموصلات للربط المتوافق، وكابلات التمديد لمسار طاقة أطول.

قناة LED سيليكون مع ناشر

عرض تفاصيل المنتج

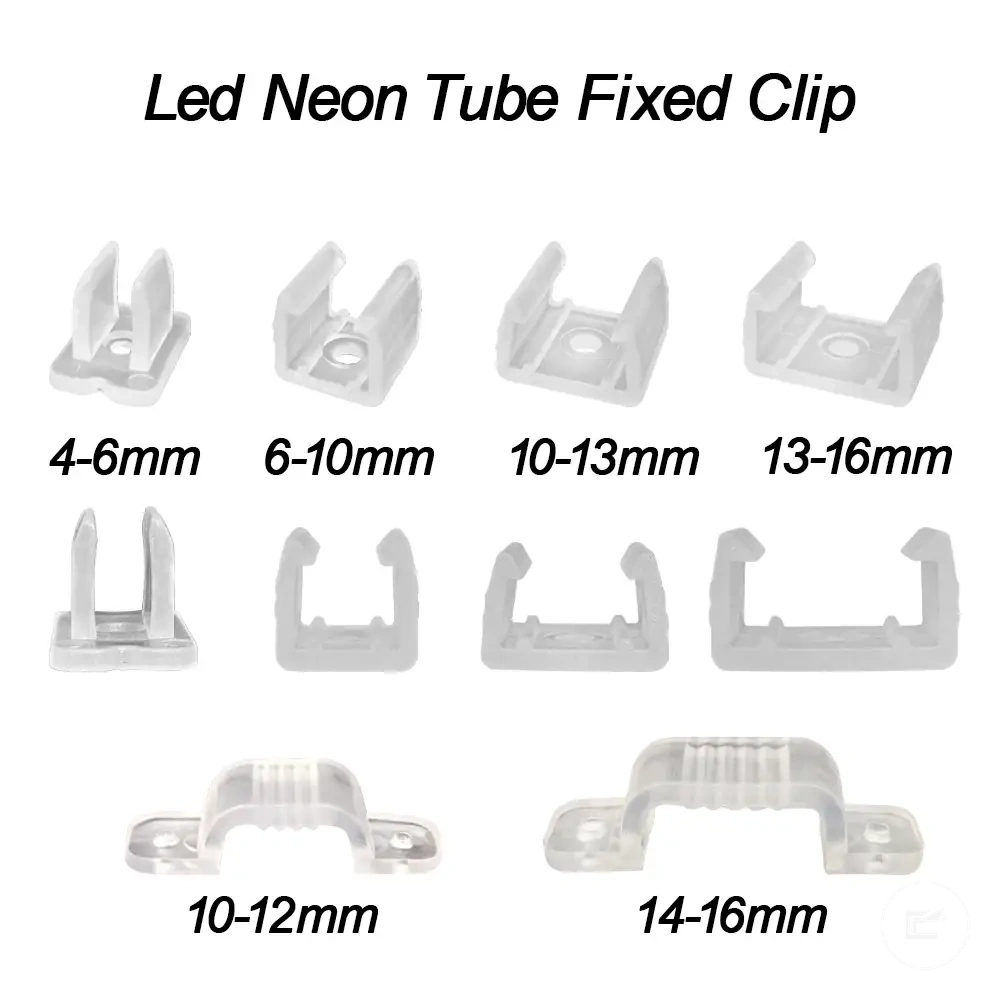

مشابك تثبيت شرائط LED

عرض تفاصيل المنتج

موصل COB LED بدون لحام

عرض تفاصيل المنتج

كابل تمديد طاقة DC

عرض تفاصيل المنتج

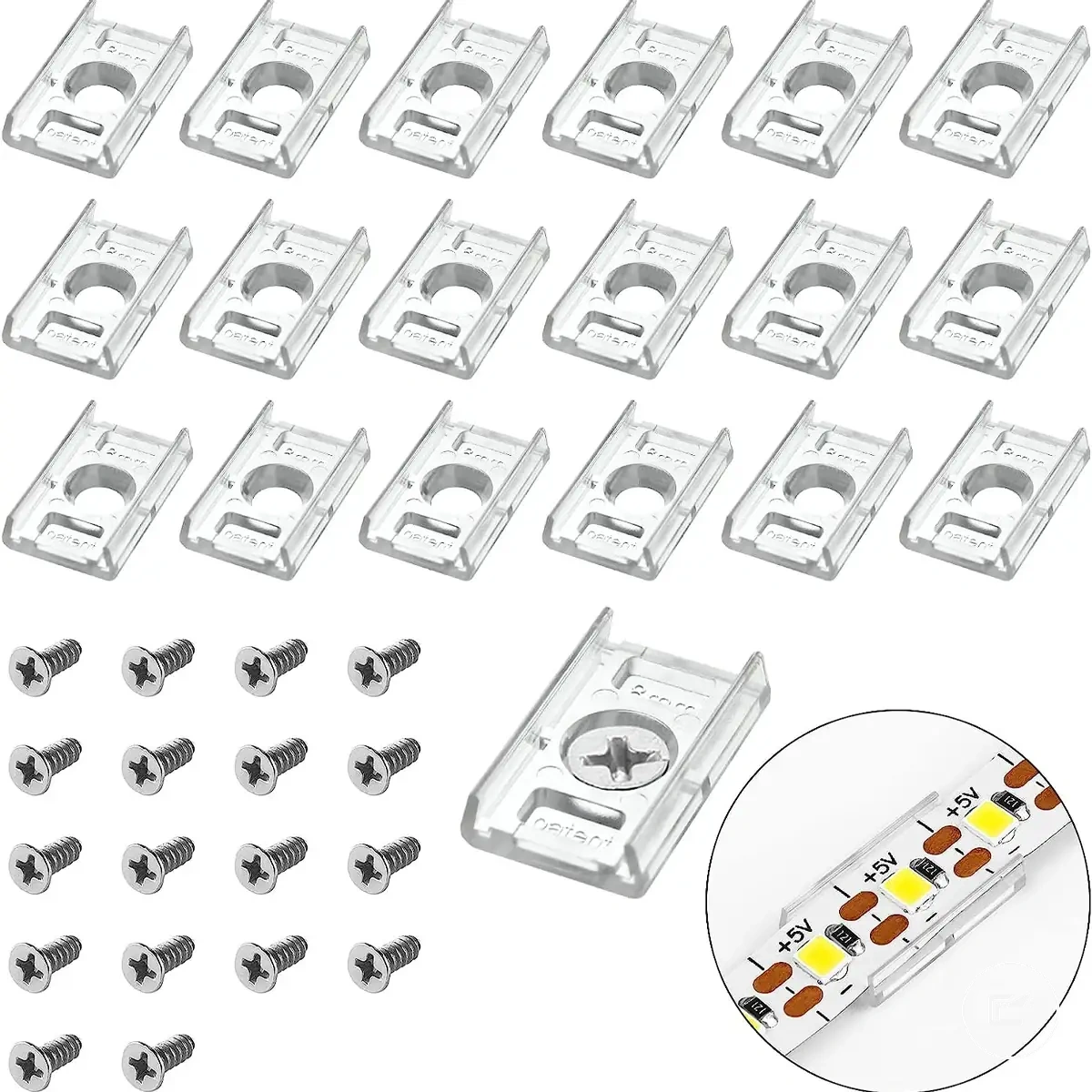

مشابك تركيب شرائط LED

عرض تفاصيل المنتج

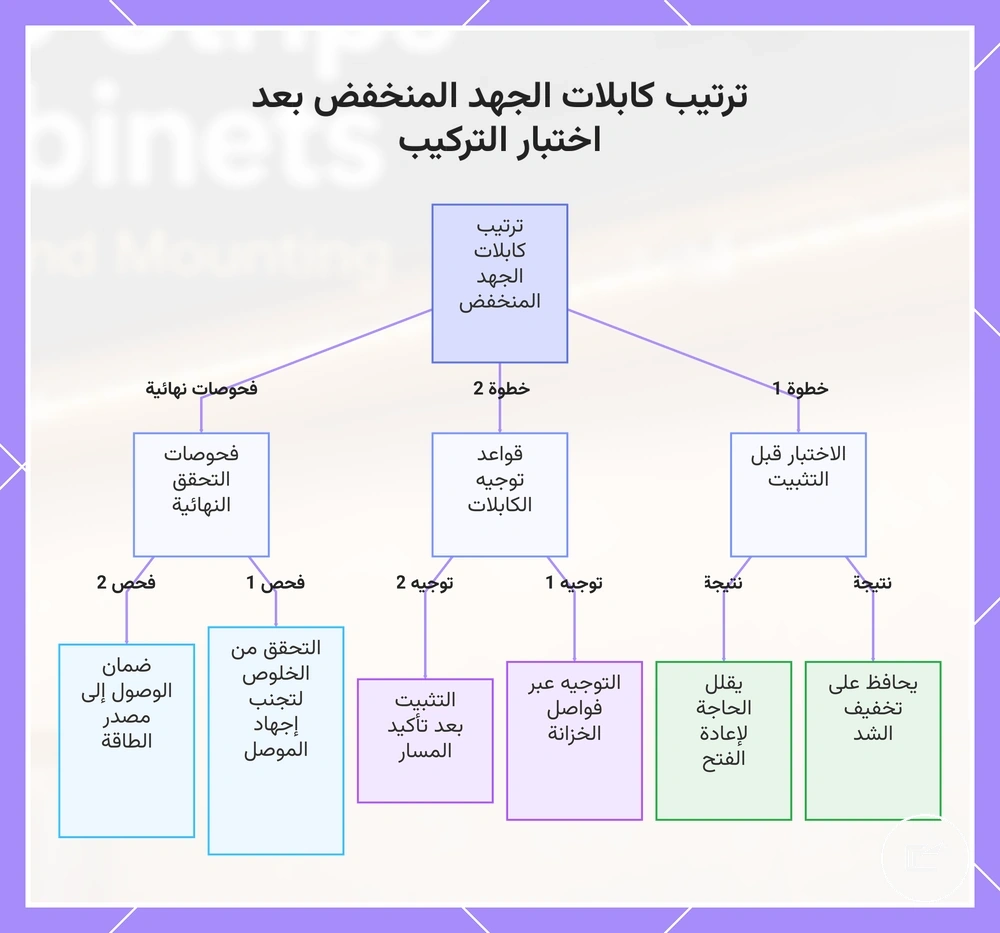

يوضح هذا المخطط الخطوات والفحوصات الرئيسية لترتيب كابلات الجهد المنخفض بعد اختبار شرائط LED أسفل الخزانة، بما في ذلك الاختبار أولاً، وتوجيه الكابلات، والتحقق النهائي.

أخطاء تركيب شرائط LED أسفل الخزائن التي يجب تجنبها

تظهر أخطاء التركيب عادةً كأعراض يمكن تتبعها: تقشر، وميض، تعتيم، إضاءة غير متساوية، سخونة، أو اتصال متقطع. اربط العرض بالسبب المحتمل ثم افحص العنصر الأقرب له قبل تغيير أجزاء أخرى من النظام.

أكثر العلاقات شيوعًا هنا هي السطح ↔ الالتصاق، والطاقة ↔ السطوع، والموصل ↔ الاستقرار، والموضع ↔ الوهج، والانحناء أو شد الكابل ↔ سلامة التوصيل، والتهوية ↔ الحرارة. العرض الواحد قد يكون له أكثر من سبب، لذلك استخدم الفحص كمسار ترجيح لا كتشخيص يقيني.

يوضح الجدول علاقة العرض → السبب المحتمل → الفحص → الوقاية حتى تعالج العامل الأقرب للمشكلة من دون إعادة تنفيذ التركيب كله.

إذا استمر العرض بعد هذه الفحوصات الأساسية، انتقل إلى دليل حل مشكلات التركيب لمتابعة الاستكشاف خطوة بخطوة.

الالتصاق الضعيف وسوء تجهيز السطح

تقشر الشريط لا يعني تلقائيًا أن اللاصق رديء؛ السبب قد يكون سطحًا دهنيًا أو رطبًا أو خشنًا، أو ضغطًا غير متساوٍ، أو وزنًا أو حرارة لا تناسب قدرة التثبيت اللاصق. افحص السطح وطريقة الدعم قبل استبدال الشريط.

تحقق من هذه الأسباب المحلية ونقاط الوقاية:

• مادة السطح: قد يوفر سطح الخزانة المحبب تلامسًا لاصقًا أقل من السطح الأملس.
• الشحوم أو الغبار: يمكن للبقايا على سطح الخزانة أن تضعف الالتصاق وتزيد خطر التقشر.
• بقايا المنظف: قد تقلل طبقة المنظف المتبقية من قوة اللاصق إذا لم يكن السطح نظيفًا تمامًا.
• الرطوبة ووقت التجفيف: قد يزيد السطح الرطب من احتمالية حدوث شريط مفكوك بعد التثبيت.
• ضغط اللاصق: يمكن أن يترك الضغط غير المتساوي أثناء التركيب أقسامًا ذات تلامس أضعف.
• وزن الشريط: قد تضع مسارات الشريط الأثقل أو القنوات ضغطًا إضافيًا على نقاط التثبيت اللاصقة.
• دعم المشابك: يمكن أن تساعد المشابك الإضافية عندما يخلق وزن الشريط أو نسيج السطح أو ظروف التثبيت حملاً إضافيًا.
• الحرارة والرطوبة: قد تقللان موثوقية الالتصاق بحسب مادة اللاصق وبيئة التركيب؛ لا تحصر الشريط في مسار يمنع تبديد الحرارة.

ركّز الوقاية على حالة الخزانة نفسها: نظافة السطح وجفافه وملمسه ووزن المسار وحرارته. إذا بقي أحد هذه العوامل غير مناسب للاصق، أضف دعماً ميكانيكياً بدلاً من تكرار اللصق على السطح نفسه.

مصدر الطاقة غير الصحيح وانخفاض الجهد وأخطاء الموصل

التعتيم أو الوميض أو الإضاءة الجزئية أو انعدام الضوء قد ينتج من أكثر من مسار: عدم تطابق الجهد، قدرة مزود غير كافية، هبوط جهد، قطبية أو موصل غير صحيح، أو عدم توافق وحدة التحكم. ابدأ بالبيانات الكهربائية والتوصيلات قبل افتراض عطل في الشريط.

لا يحدد العرض وحده السبب. ابدأ بتطابق الجهد والقدرة والقطبية والموصل، ثم قارن السطوع على طول المسار لتحديد ما إذا كان هبوط الجهد يظهر تدريجيًا نحو الطرف. إذا استمرت المشكلة، راجع دليل حل مشكلات التركيب.

سوء اختيار الموضع والانحناء وتراكم الحرارة

الوهج والظلال ونقاط LED المرئية ترتبط غالبًا بالموضع والناشر، بينما قد يسبب الانحناء الحاد أو الحرارة المحصورة إجهادًا ماديًا أو حراريًا يضعف موثوقية المسار بمرور الوقت. افصل مشكلة جودة الضوء عن مشكلة سلامة التثبيت عند الفحص.

تشمل فحوصات الوقاية ما يلي:

• الموضع: حرّك الشريط مؤقتًا قبل التثبيت النهائي لاختيار نقطة تقلل الوهج والظلال على سطح العمل المقصود.
• الانحناء: اتبع الحد الأدنى لنصف قطر الانحناء الذي يحدده مُصنّع الشريط؛ لا يوجد رقم واحد صالح لكل أنواع الشرائط.
• خلوص الناشر: تأكد من أن غطاء ناشر الضوء والقناة لا يضغطان على LED أو الموصل ولا يمنعان توزيع الضوء المقصود.
• حجم القناة: اختر قناة تلائم عرض الشريط وعمقه من دون حشره أو ضغطه.
• تبديد الحرارة: لا تسد التهوية المطلوبة حول الشريط أو القناة أو مزود الطاقة، وتجنب تغطية المكونات بمواد تحبس الحرارة.
• دعم الزوايا: امنع قوى الرفع عند الانحناءات والزوايا بمشابك أو مسار تثبيت مناسب بدل تحميل اللاصق أو الموصل وحده.

إذا كان العيب بصريًا فقط، ابدأ بتعديل الموضع أو الناشر. وإذا كان هناك انحناء حاد أو حرارة غير معتادة أو شد على الموصل، صحح الحالة الميكانيكية أو الحرارية قبل مواصلة التشغيل.
