Instalación de cables de tiras LED en armarios

Para cortar, conectar y ocultar el cableado de una tira LED en un armario, corte únicamente en los puntos marcados, haga coincidir ancho de la tira, número de contactos o canales y polaridad, y sujete el recorrido sin dejar las conexiones bajo tensión mecánica. Desconecte la alimentación antes de cortar o reconectar y pruebe la unión antes de ocultarla de forma definitiva.

Esta guía se centra en el cableado de tiras LED de baja tensión dentro de armarios: puntos de corte, almohadillas de cobre, conectores sin soldadura o soldadura, cables de extensión, cambios de dirección y accesorios para ocultar y sujetar el recorrido. No sustituye el dimensionamiento completo de la fuente ni la verificación de compatibilidad del sistema; para ese contexto consulte accesorios para tiras LED e iluminación de armarios.

El objetivo no es solo que el cable quede fuera de la vista. Una instalación mantenible evita pellizcos, curvas forzadas y tracción sobre los conectores, conserva la polaridad y el orden de los canales, y deja las uniones importantes suficientemente accesibles para una comprobación posterior.

Qué cambia cuando se cortan y reconectan las tiras LED

Al cortar una tira LED se crea un nuevo extremo de conexión; al reconectarla, la continuidad depende de que los contactos eléctricos vuelvan a quedar alineados. El corte debe hacerse dentro de una sección marcada como cortable, nunca a través de un LED o de una zona no indicada por el fabricante.

El corte cambia

La longitud útil, el extremo disponible y las opciones para dirigir la tira por el armario.

La reconexión exige

Almohadillas de cobre utilizables, polaridad correcta, orden de canales coherente y contacto mecánico estable.

El corte no corrige

Una fuente, un controlador o un tipo de tira incompatibles. Para esas relaciones, revise la compatibilidad de conectores y alimentación.

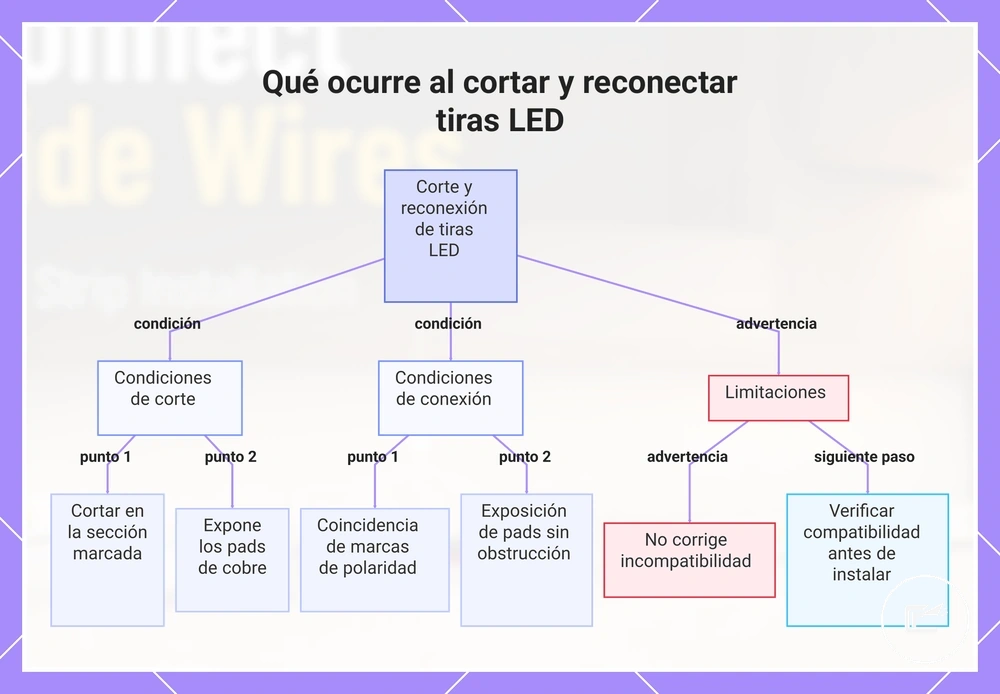

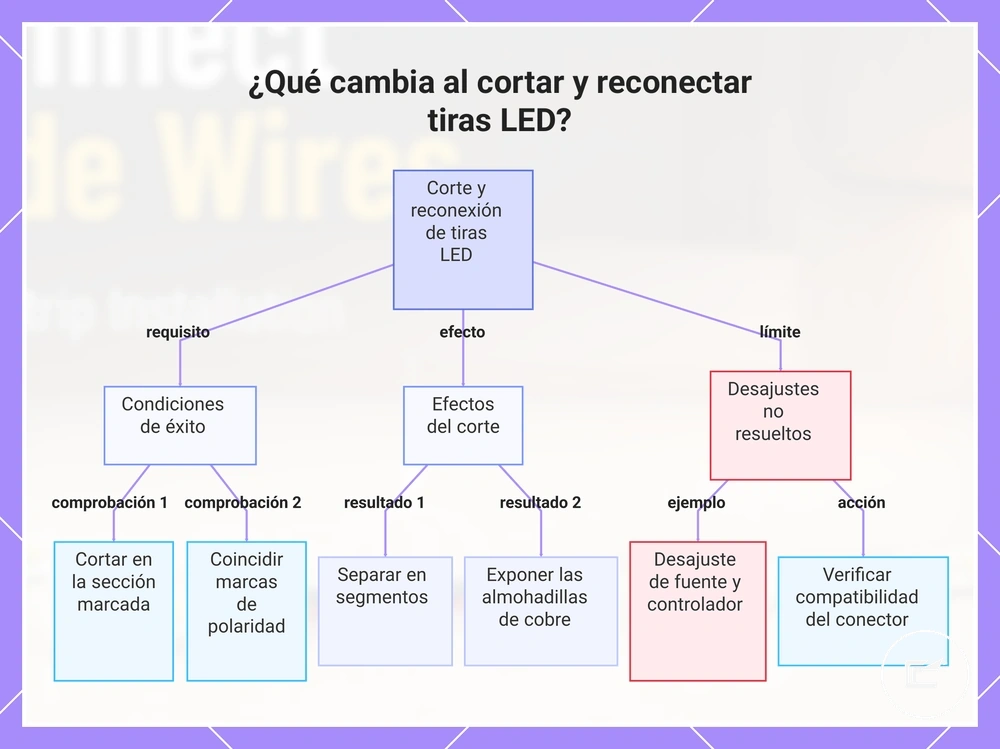

La imagen resume qué cambia físicamente al cortar y qué condiciones deben conservarse para que la reconexión siga siendo funcional.

Comprobaciones previas antes de cortar y reconectar una tira LED

Antes del primer corte, compruebe si la tira y el método de reconexión pertenecen realmente al mismo sistema eléctrico y físico. Un conector puede cerrar mecánicamente y, aun así, no hacer contacto si el ancho, las almohadillas o los canales no coinciden.

• Alimentación desconectada: corte y manipule los contactos únicamente con la tira sin tensión.
• Punto de corte identificado: la marca de tijeras o línea de corte debe corresponder a la zona prevista de almohadillas de cobre.
• Ancho compatible: el canal del conector debe corresponder al ancho físico de la PCB de la tira.
• Contactos y canales compatibles: el número y el orden de conductores del conector o cable deben seguir la configuración de la tira.
• Tensión y polaridad coherentes: la fuente debe corresponder a la tensión nominal de la tira y las marcas de positivo/negativo deben conservarse a través de la unión.

Si la tira tiene un recubrimiento protector sobre las almohadillas, siga las instrucciones del conector: algunos diseños requieren exponer el área de contacto y otros están preparados para una construcción concreta. No retire material de forma indiscriminada si puede dañar la pista o el sellado.

El esquema visual ayuda a localizar las condiciones que deben comprobarse antes de considerar reconectable un extremo cortado.

Corte de secciones de tiras LED en las almohadillas de cobre correctas

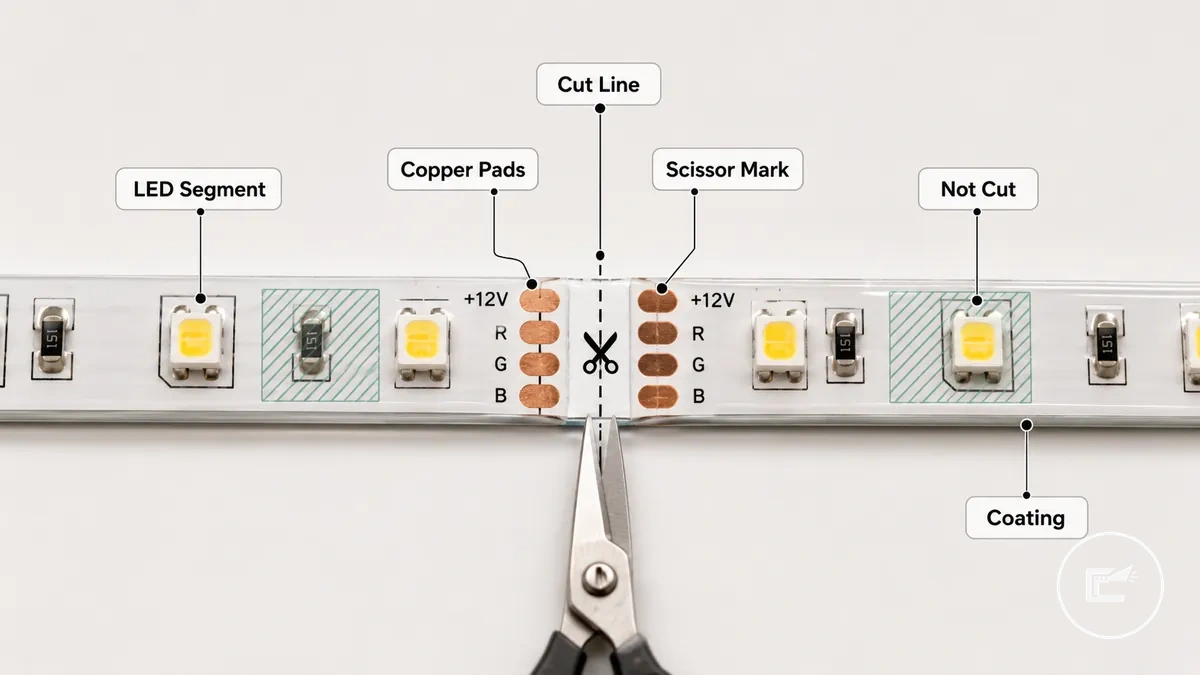

El corte debe empezar en la línea de corte marcada, no sobre un LED ni en una zona no indicada. El punto utilizable suele quedar junto a las almohadillas de cobre que permiten volver a establecer el contacto eléctrico.

Las almohadillas de cobre son las áreas de contacto expuestas que permiten el contacto posterior del conector o el uso de la almohadilla de soldadura cuando el tipo de tira admite la reconexión. Una sección marcada puede mostrar una marca de tijeras, una línea de corte punteada o almohadillas emparejadas a lo largo de la tira LED. El recubrimiento de la tira puede ocultar o endurecer el área de la almohadilla, por lo que la exposición de la almohadilla puede necesitar una revisión cuidadosa antes de que un conector pueda sujetarla.

El corte de secciones de tiras LED en las almohadillas de cobre correctas depende de ver la línea de corte, las almohadillas de cobre, la dirección de las tijeras y las zonas de no corte antes de realizar cualquier corte. La imagen etiqueta el área de corte segura, y los pasos deben utilizarse solo después de desconectar la tira de la alimentación.

1. Encuentre la marca de tijeras o la línea de corte en la sección marcada y evite cortar a través del segmento LED, ya que eso puede dañar la ruta del circuito utilizable.
2. Verifique que las almohadillas de cobre sean visibles en ambos lados de la línea de corte y evite un punto donde el recubrimiento bloquee la exposición de la almohadilla.
3. Alinee unas tijeras afiladas o una herramienta de corte adecuada a lo largo de la línea de corte y mantenga la hoja recta para reducir el riesgo de un borde de almohadilla inclinado o dañado.
4. Realice un corte recto a través del área marcada de la almohadilla de cobre y evite torcer la tira, ya que un extremo doblado puede debilitar el contacto posterior del conector.
5. Inspeccione el borde limpio después del corte y no trate una almohadilla dañada o un corte no marcado como reconectable de forma fiable sin verificar el tipo de tira y la superficie de contacto.

Reconexión de tiras LED cortadas con conectores sin soldadura o soldadura

La reconexión de tiras LED cortadas depende del acceso, la posibilidad de desmontaje y el estado de los extremos cortados. Un conector sin soldadura puede ser adecuado para uniones accesibles que puedan necesitar reabrirse, mientras que la soldadura puede ser adecuada para uniones fijas cuando el acceso y la habilidad lo permiten. Ambos métodos requieren una alineación correcta de las almohadillas de cobre, lo que convierte a los conectores sin soldadura y a la soldadura en métodos condicionales.

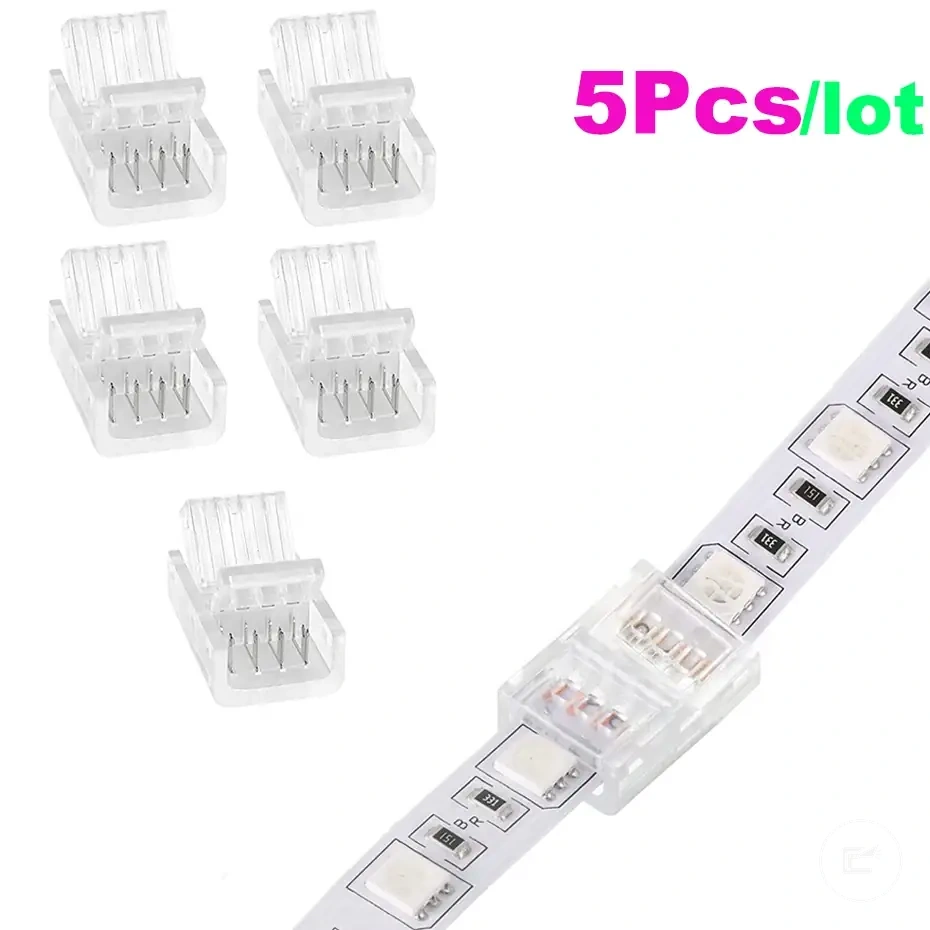

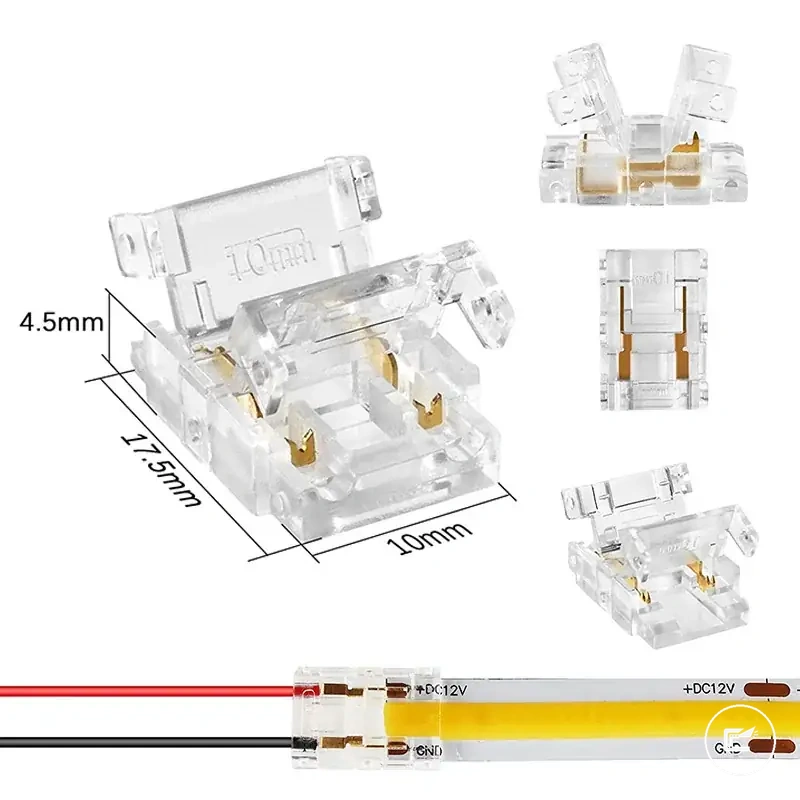

Un conector sin soldadura utiliza un conector de clip para sujetar la sección de la tira contra las almohadillas de cobre. Los diseños de conectores de tira a tira unen dos extremos cortados directamente, mientras que un conector de tira a cable conecta la tira a los cables conductores. Se requiere un contacto correcto de las almohadillas de cobre y una polaridad coincidente antes de cerrar el conector de clip. Las almohadillas desalineadas o la polaridad invertida pueden impedir que la conexión funcione según lo previsto.

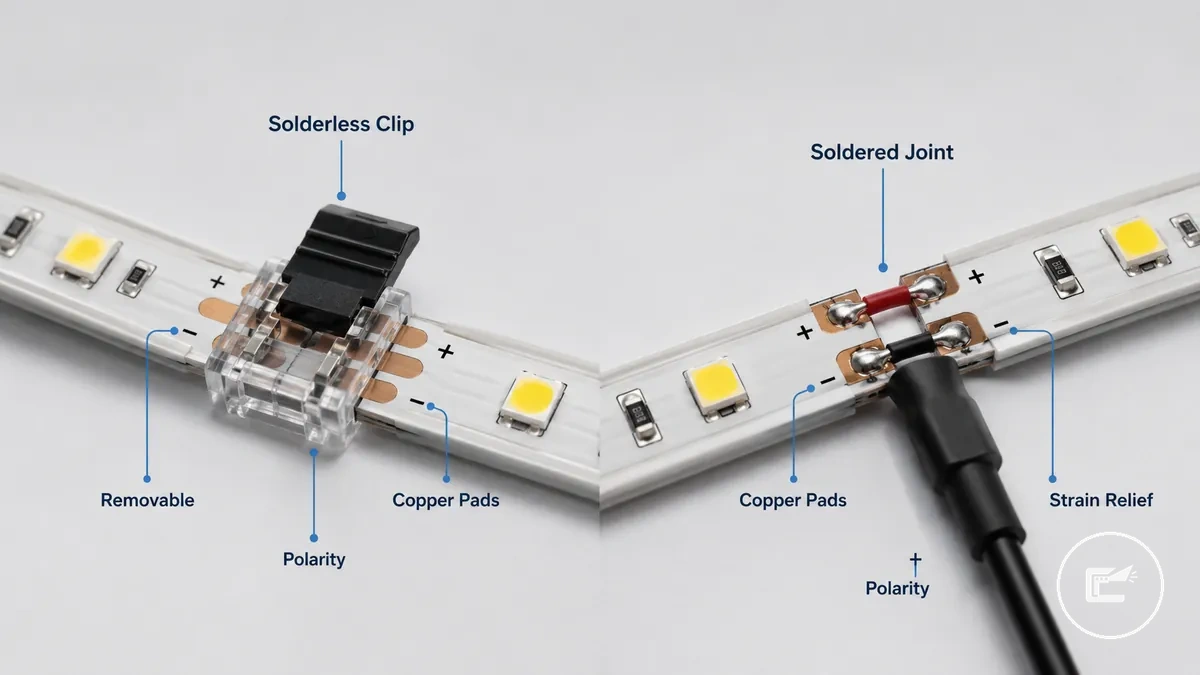

La reconexión de tiras LED cortadas con conectores sin soldadura o soldadura es más fácil de entender cuando los puntos de contacto y las diferencias de alineación son visibles. La imagen compara la alineación de las almohadillas, las marcas de polaridad y las consideraciones de alivio de tensión para ambos métodos.

La soldadura y los conectores sin soldadura implican diferentes compromisos. Una unión soldada puede ofrecer mayor durabilidad cuando el contacto de las almohadillas de cobre es limpio y el alivio de tensión está gestionado, pero generalmente requiere más habilidad y espacio de trabajo. Un conector sin soldadura puede admitir una conexión desmontable en áreas accesibles del armario, aunque la fiabilidad puede depender del estado de las almohadillas, el ajuste del conector, el movimiento y la calidad de la instalación. Antes de elegir un método, verifique la polaridad, la alineación de positivo y negativo y el orden del canal, luego revise la compatibilidad de conectores y alimentación como parte de los criterios de selección.

El acceso al armario, las esquinas estrechas, el riesgo de vibración y las necesidades de mantenimiento futuro suelen influir en la elección. Una conexión desmontable puede ser adecuada para ubicaciones donde se espera acceso posterior, mientras que un empalme fijo puede ser adecuado para áreas con movimiento limitado cuando se proporciona un alivio de tensión adecuado.

Método	Mejor uso	Condición principal	Riesgo principal
Conector sin soldadura	Conexión accesible y desmontable	Contacto preciso de las almohadillas de cobre y alineación de polaridad	La calidad del contacto puede variar si la alineación de las almohadillas, el ajuste o el movimiento cambian
Soldadura	Conexión fija cuando el acceso y la habilidad lo permiten	Alineación limpia de las almohadillas y alivio de tensión adecuado	Los resultados pueden variar según la calidad de la instalación y el acceso de trabajo

Elección práctica: priorice un conector sin soldadura cuando necesite una unión desmontable y accesible; considere la soldadura para una unión fija cuando pueda ejecutarse correctamente y quede con alivio de tensión. Ningún método compensa una polaridad o un mapeo de canales incorrectos.

Coincidencia de conectores con el ancho de la tira, el número de pines y la polaridad

El ajuste del conector depende de la coincidencia entre la tira cortada y los requisitos físicos y eléctricos del conector. Antes de cerrar un conector, verifique el ancho de la tira, el número de pines y la polaridad.

Un conector puede cerrarse alrededor de una tira y aun así no lograr un contacto eléctrico correcto si la alineación de las almohadillas de cobre o el orden del canal es incorrecto. El ancho de la tira afecta el ajuste físico dentro del canal del conector, mientras que el número de pines debe coincidir con el tipo de canal de la tira, como configuraciones de 2 o 4 pines. La polaridad correcta, la alineación de las marcas de positivo y negativo, la alineación de las almohadillas de cobre y la presión del conector también son importantes, ya que el funcionamiento puede depender de la exposición de las almohadillas y la alineación del contacto.

Utilice esta lista de verificación local antes de presionar una tira cortada en un conector:

• Confirme que el ancho de la tira coincida con el canal del conector para un ajuste físico adecuado.
• Verifique que el número de pines coincida con el tipo de canal de la tira, ya que un número de pines no coincidente puede causar un contacto incorrecto en el canal.
• Compruebe la marca de positivo y la marca de negativo contra las marcas de polaridad del conector.
• Confirme que el orden del canal coincida con la disposición de contactos del conector.
• Inspeccione la alineación de las almohadillas de cobre y verifique que la presión del conector se aplique de manera uniforme después de que cierre el pestillo del clip.
• Pruebe la conexión antes del montaje final, ya que la exposición de las almohadillas, la alineación y la presión de contacto pueden afectar el funcionamiento.

Elección de conexiones de tira a tira o de tira a cable

Cuando dos secciones de tira se encuentran directamente, una unión directa es el estilo de conexión adecuado. Cuando un espacio del armario separa los extremos de la tira, una unión con cable de separación se convierte en la opción práctica, lo que hace que los conectores de tira a tira y los conectores de tira a cable sean adecuados para diferentes condiciones.

La decisión depende de la separación del armario, el radio de curvatura, el acceso y la exposición visible del cable. Un conector de tira a tira es adecuado para extremos de tira adyacentes, mientras que un conector de tira a cable es adecuado para un recorrido separado que necesita un cable puente entre los puntos de conexión. La distinción es el contacto directo frente a un espacio con cable entre las secciones de tira.

Condición del recorrido	Conexión más adecuada	Motivo
Dos extremos de tira quedan adyacentes	Tira a tira	Une directamente los contactos sin añadir un tramo de cable intermedio.
Existe una separación entre las secciones	Tira a cable	El cable puente salva el hueco y permite dirigir el recorrido.
Una esquina cerrada levantaría o forzaría la tira	Tira a cable o conector de esquina compatible	Desacopla el cambio de dirección del cuerpo de la tira y reduce la tensión sobre la unión.
El paso disponible es estrecho o queda detrás de una moldura	Tira a cable	Un tramo de cable suele adaptarse mejor al paso físico, siempre que conserve conductores, polaridad y canales.

Asegurar los clips del conector para que las almohadillas de contacto permanezcan alineadas

Mantener seguro un conector de clip comienza con un asiento correcto de las almohadillas y el cierre del pestillo. Cuando las almohadillas de contacto se desplazan después del montaje, la calidad del contacto puede verse afectada, por lo que el objetivo es una alineación consistente de las almohadillas entre la tira y el conector de clip.

La presión de contacto ayuda a que los dientes de contacto permanezcan alineados con las almohadillas de contacto expuestas. El recubrimiento de la tira, la tensión del cable y las condiciones de montaje pueden afectar el ajuste del clip, por lo que el alivio de tensión y el soporte adhesivo pueden ayudar a reducir el movimiento después de la instalación. Utilice los siguientes pasos para mantener la conexión alineada después del asentamiento.

1. Inserte la tira completamente en el conector de clip hasta que las almohadillas de contacto lleguen al punto de contacto previsto.
2. Verifique que el recubrimiento de la tira no limite la exposición de las almohadillas donde los dientes de contacto se encuentran con las almohadillas de contacto.
3. Cierre el pestillo por completo y confirme que el conector de clip permanezca alineado sin desplazarse.
4. Proporcione alivio de tensión con un recorrido de cable adecuado y soporte adhesivo para reducir el movimiento en la conexión.
5. Realice una prueba de tracción suave para confirmar que la tira permanezca asentada y que la alineación de las almohadillas no cambie durante un movimiento ligero.

Señal de contacto inestable: una presión insuficiente del pestillo, el movimiento del cable o el desplazamiento de las almohadillas puede provocar parpadeos, fallos intermitentes o pérdida de un canal. Si aparece alguno de estos síntomas, revise primero el asiento y la alineación antes de ocultar la conexión.

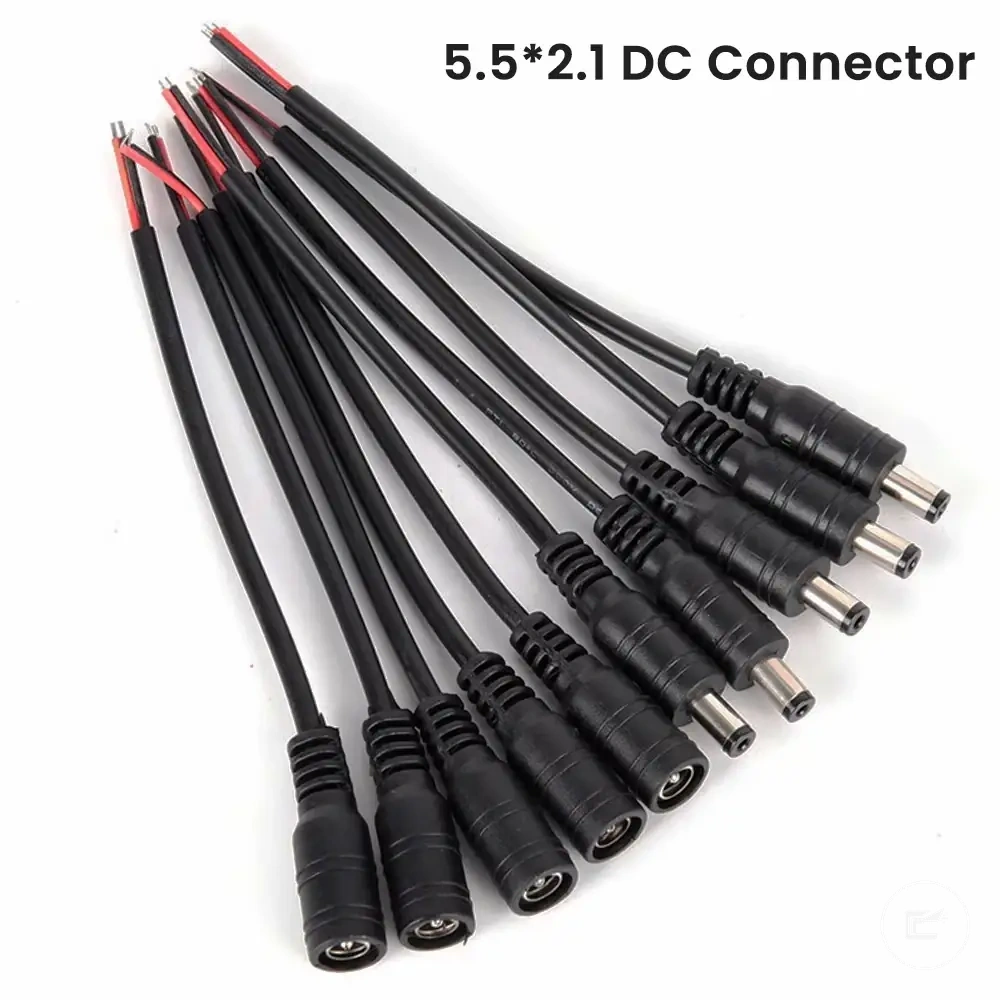

Uso de cable de extensión entre espacios de armarios y puntos de alimentación

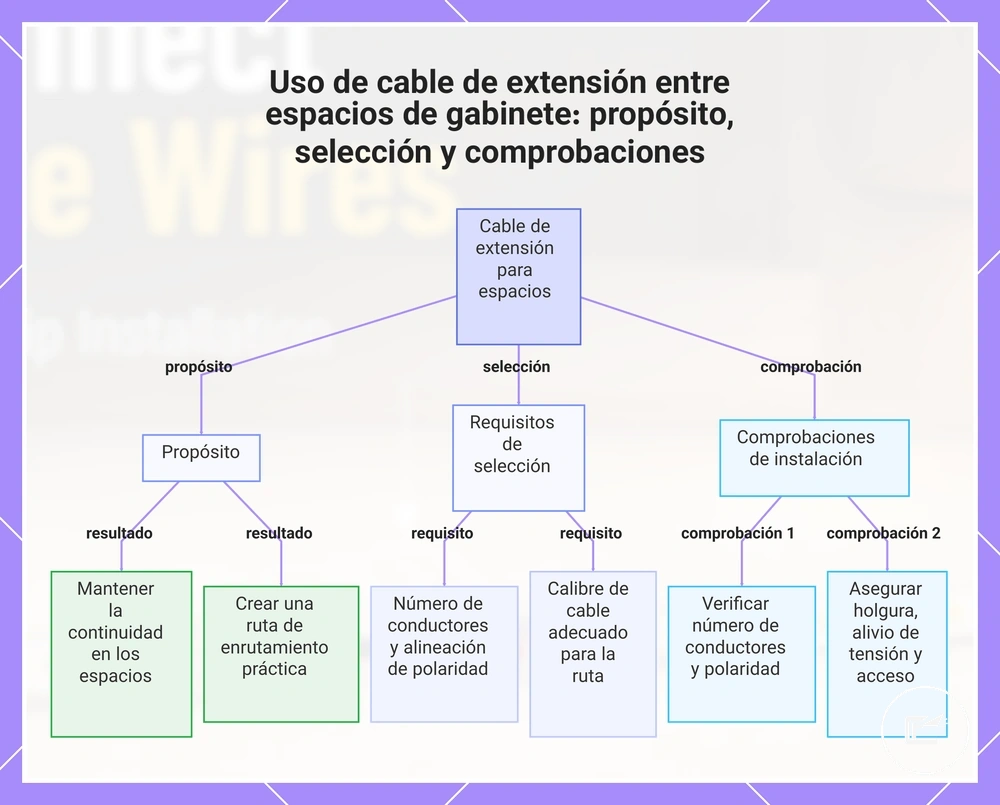

Cuando un espacio del armario separa dos secciones de tira LED o el punto de alimentación está lejos del recorrido de iluminación, un cable de extensión puede salvar la distancia sin forzar la tira alrededor de cada obstáculo. Este enfoque ayuda a mantener la continuidad a través de secciones de armario separadas y crea un recorrido más práctico. Por esa razón, el cable de extensión se utiliza a menudo entre espacios del armario y puntos de conexión remotos.

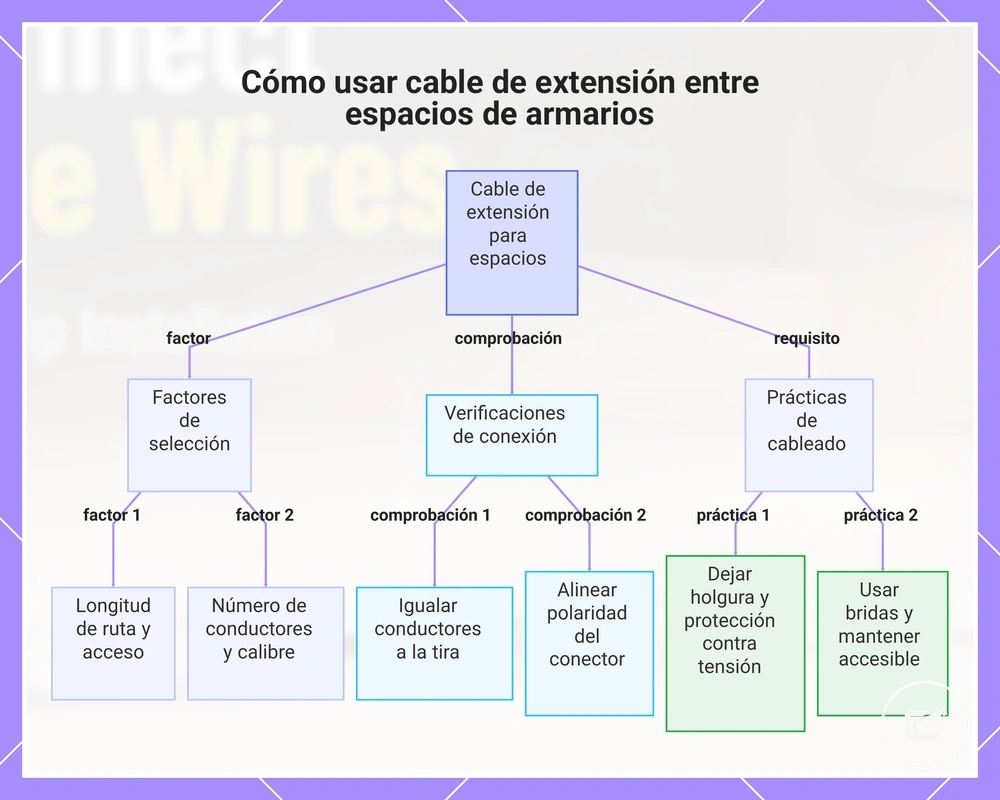

La selección del cable de extensión depende del número de conductores, la longitud del recorrido y la corriente que debe transportar. El número de conductores debe coincidir con la tira; además, a mayor longitud o corriente aumenta la importancia de limitar la caída de tensión, por lo que el calibre debe elegirse según la carga y las indicaciones del fabricante, no por un tamaño universal.

Cuando el recorrido cruza un hueco, pasa cerca de un electrodoméstico o llega a una fuente remota, el cable debe salvar la distancia sin tirar de los conectores ni alterar la correspondencia de conductores. Mantenga la polaridad y el orden de canales de extremo a extremo y conserve acceso a los puntos de unión. Para comprobar los límites del sistema, consulte la compatibilidad de conectores y alimentación.

Antes de finalizar el recorrido, verifique estas condiciones de conexión y enrutamiento:

• Confirme que el cable de extensión coincida con el número de conductores requerido.
• Verifique que los extremos del conector estén alineados con la polaridad prevista.
• Elija un calibre de cable adecuado para la longitud del recorrido y los requisitos de la tira.
• Deje suficiente holgura para evitar tensión durante el movimiento o mantenimiento del armario.
• Añada alivio de tensión donde el movimiento pueda tirar de la conexión.
• Use clips para cables o soportes similares para mantener el recorrido oculto.
• Mantenga el recorrido accesible para inspecciones futuras cuando sea práctico.

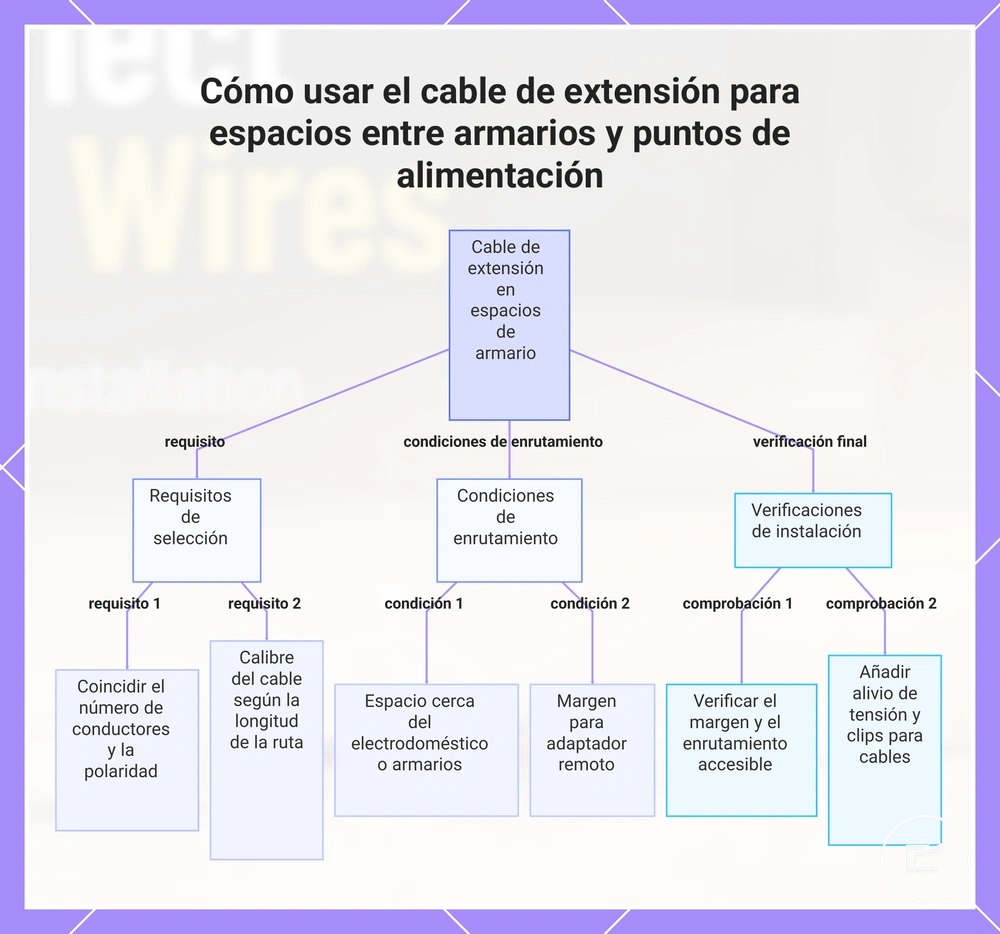

Este diagrama muestra el propósito de usar cable de extensión para salvar espacios entre armarios, los criterios clave de selección y las comprobaciones de instalación esenciales para garantizar la continuidad y un enrutamiento práctico.

Coincidencia del cable de extensión con tiras de un solo color, RGB, RGBW o CCT

El cable de extensión debe coincidir con el tipo de canal de la tira para que cada ruta de circuito requerida continúe correctamente. El número de conductores, la polaridad y el orden de los canales deben coincidir con la configuración de la tira.

Una tira de un solo color utiliza normalmente 2 conductores. Una tira RGB analógica de tensión constante suele usar 4 contactos y una RGBW 5 contactos. Las tiras CCT analógicas suelen utilizar 3 conductores —un común y dos canales, frío y cálido—, aunque la disposición exacta puede variar; por eso deben verificarse siempre las marcas impresas en la tira y el conector.

La siguiente tabla compara los tipos de tiras comunes y las comprobaciones de coincidencia de cable necesarias antes de conectar un cable de extensión.

Tipo de tira	Conductores requeridos	Comprobación de coincidencia	Riesgo si es incorrecto
Tira de un solo color	2 cables	Conductor positivo y alineación de polaridad	La conexión puede no funcionar según lo previsto
RGB	4 pines	Número de conductores, polaridad y orden de canales	Los canales de color pueden no mapearse correctamente
RGBW	5 pines	Conductor positivo, canal blanco y mapeo de conductores de canal	El comportamiento de los canales puede diferir del mapeo previsto
CCT	Habitualmente 3 conductores en tiras CCT analógicas (común, frío y cálido); confirme la serigrafía	Polaridad, conductor común y orden de los canales frío/cálido	Los canales pueden invertirse o no responder como se espera

Planificación del recorrido con cables de extensión y cambios de dirección

Un cable de extensión resuelve una separación física, pero su recorrido también debe conservar la correspondencia eléctrica y evitar esfuerzos mecánicos sobre los extremos. La decisión cambia según la longitud, la corriente, la accesibilidad y la geometría del armario.

Condición	Decisión de recorrido	Implicación
Hueco entre dos tramos de tira	Usar un cable de extensión con el mismo número y orden de conductores	Mantiene la continuidad sin obligar a la tira a cruzar el hueco.
Recorrido más largo o con mayor carga	Comprobar el calibre y la caída de tensión prevista según la carga y las indicaciones del fabricante	La caída de tensión aumenta con la longitud y la corriente; no existe un calibre único adecuado para todos los recorridos.
Giro que fuerza la tira	Introducir un tramo flexible o un conector de esquina compatible	Reduce la tensión mecánica y permite que los segmentos queden planos.
Zona que quedará oculta	Dejar holgura razonable, sujeción y acceso a la unión	Facilita la inspección y evita que el cable tire del conector.

Antes de cerrar el recorrido, confirme también la compatibilidad de conectores y alimentación; la extensión no corrige por sí sola una tensión nominal, una polaridad o un controlador incompatibles.

El gráfico resume cómo el espacio físico, la selección del cable y las comprobaciones finales se relacionan dentro del armario.

Uso de conectores de esquina para bordes interiores y cambios de ángulo

Use un conector de esquina compatible cuando el cambio de dirección fuerce o levante la tira. El objetivo es conservar los contactos alineados y permitir que ambos tramos permanezcan apoyados sobre sus superficies de montaje.

Un conector en forma de L o un conector flexible debe mantener la alineación de las almohadillas de cobre y la polaridad correctas en la esquina. El espacio en la esquina, el soporte adhesivo y el alivio de tensión también afectan si la conexión permanece asentada después del montaje. Por ejemplo, un borde interior bajo un armario puede necesitar un conector flexible corto para que ambos extremos de la tira permanezcan planos sobre sus superficies de montaje.

Utilice estos pasos locales al ajustar un conector de esquina a través de un cambio de ángulo:

1. Alinee los extremos de la tira con el conector de esquina para que las almohadillas de cobre coincidan con los puntos de contacto correctos.
2. Verifique la polaridad antes de la inserción para que las vías positiva y negativa continúen a través del cambio de ángulo.
3. Inserte cada extremo de la tira en el conector en forma de L o conector flexible sin forzar las almohadillas más allá del área de contacto.
4. Asegure el recorrido del cable con soporte adhesivo y alivio de tensión para que el movimiento en la esquina no tire de la conexión.

Ocultación de cables de tiras LED bajo y dentro de armarios

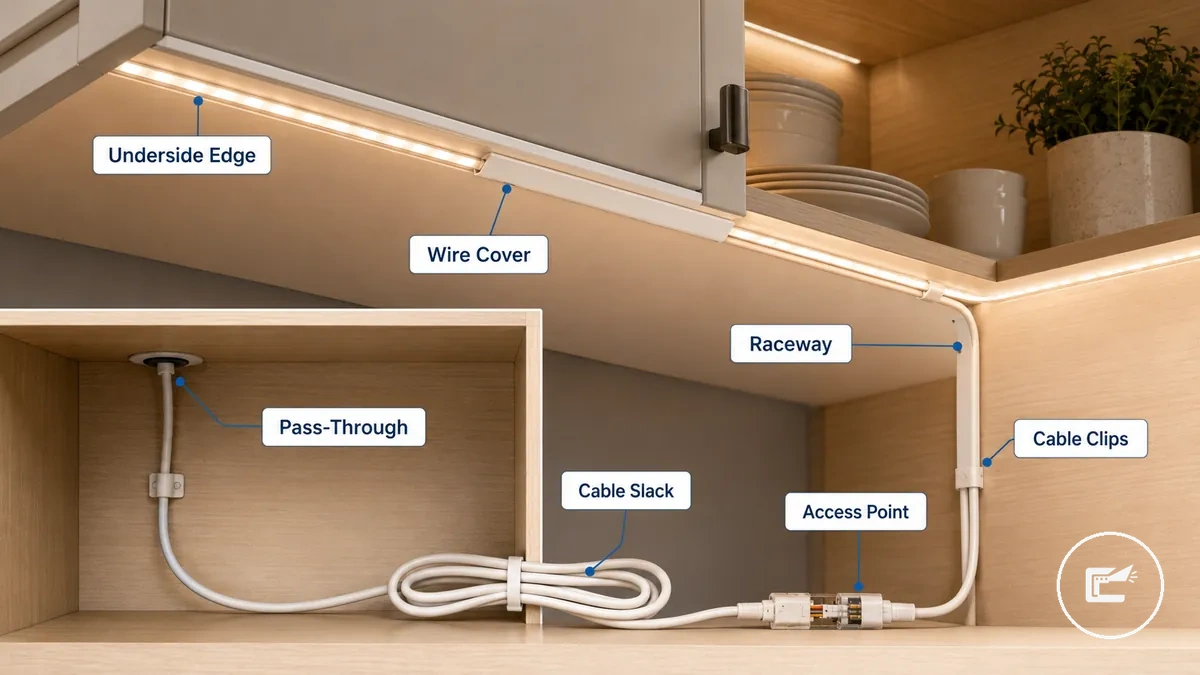

Cuando el cableado de la tira LED permanece visible a lo largo de las superficies del armario, la instalación puede parecer inacabada y el recorrido del cable puede quedar más expuesto a movimientos accidentales. Para ocultar eficazmente los cables de las tiras LED, el recorrido debe seguir las características del armario, como un borde inferior, la parte trasera del armario o un espacio entre estantes, preservando al mismo tiempo el acceso para inspección.

La ocultación de cables de tiras LED bajo y dentro de armarios funciona mejor cuando el cableado permanece oculto desde los puntos de vista habituales sin bloquear futuros puntos de acceso. La imagen muestra métodos de gestión de cables que mantienen un acabado limpio y, a la vez, conservan las conexiones accesibles para mantenimiento.

Un borde inferior puede ocultar los cables a la vista, mientras que la parte trasera del armario puede proporcionar un recorrido protegido más largo. Una cubierta para cables, un canal protector o un canal de superficie pueden ayudar a organizar la gestión del cableado a lo largo de superficies expuestas. Los lugares de paso adecuados dependen del material del armario, la accesibilidad del recorrido y la necesidad de mantener la holgura del cable y el acceso para inspecciones futuras.

Oculto a la vista no significa inaccesible. Los clips, la holgura y los puntos de conexión alcanzables conservan la capacidad de servicio. Antes de cubrir las uniones, revise las comprobaciones seguras del cableado para confirmar que el recorrido pueda inspeccionarse y repararse.

Utilice esta lista de verificación de enrutamiento para organizar las opciones de ocultación manteniendo el acceso:

• Enrute los cables a lo largo de un borde inferior cuando el perfil del armario pueda ocultar el recorrido desde los puntos de vista habituales.
• Utilice la parte trasera del armario cuando se necesite un recorrido oculto más largo y el acceso para inspección siga disponible.
• Use una cubierta para cables o un canal protector donde el cableado montado en superficie quedaría visible.
• Asegure el recorrido con clips para cables para reducir el movimiento y ayudar a mantener el control de la tensión.
• Deje holgura en el cable cerca de los puntos de conexión accesibles para facilitar una inspección o ajuste futuros.
• Utilice un paso adecuado que permita el enrutamiento mientras preserva el acceso a la ruta del cable.

Enrutamiento de cables a través de partes traseras, bordes y espacios de armarios

El enrutamiento de cables a través de espacios del armario comienza con la elección de una ruta oculta que siga siendo accesible para futuras comprobaciones y ajustes. Las partes traseras del armario, los bordes laterales, los espacios entre estantes y los espacios de armarios adyacentes pueden proporcionar recorridos prácticos cuando se preservan la holgura del cable y el acceso, lo que convierte a la parte trasera del armario, el borde lateral, el espacio entre estantes y el armario adyacente en las superficies de enrutamiento principales.

Cada ruta cambia la visibilidad, el acceso y la tensión de manera diferente. Una ruta oculta debe seguir siendo una ruta accesible, y la holgura del cable debe mantenerse cerca de los puntos de conexión para reducir la tensión durante la inspección o el reposicionamiento. Evite depender de perforaciones estructurales, ya que la idoneidad del paso depende de la construcción del armario y de condiciones que pueden requerir criterio profesional.

Utilice estas opciones de ruta para equilibrar la ocultación, el acceso y el control de la tensión:

Ruta	Ventaja principal	Precaución
Parte trasera del armario	Recorrido largo y poco visible	Mantenga un acceso razonable para inspeccionar y reajustar.
Esquina trasera	Oculta el cable en la transición entre superficies	Deje holgura suficiente para que el giro no tense la conexión.
Borde lateral	Facilita un recorrido vertical interior	Evite sujetar el cable con un radio o una presión que lo pellizque.
Espacio entre estantes	Permite comunicar zonas del mismo armario	La viabilidad depende del espacio libre y de la construcción del mueble.
Armario adyacente	Permite salvar una separación manteniendo el cable fuera de la vista	Conserve acceso a la unión y soporte el cable para evitar tracción.
Hueco para electrodoméstico	Puede reducir la visibilidad del cableado	No atrape el cable donde el equipo o el mobiliario impidan revisarlo o puedan dañarlo.

Uso de canaletas, cubiertas para cables y clips para cables para un acabado limpio

La organización del cableado visible de las tiras LED comienza con la selección de un accesorio que coincida con la ruta de superficie y las necesidades de acceso. Las canaletas, las cubiertas para cables y los clips para cables ayudan a gestionar el cableado una vez elegida la ruta de conexión, apoyando una ruta de superficie más limpia mientras se mantiene el acceso a través de canaletas, cubiertas para cables y clips para cables.

La capacidad de desmontaje, el ajuste a la superficie y el control de la tensión deberían guiar la elección. Los clips adhesivos pueden ser adecuados para la parte inferior de un armario cuando la condición de la superficie permite la fijación, mientras que los clips con tornillos pueden ser adecuados donde la superficie de montaje lo permita. Una cubierta para cables o un canal de perfil bajo puede ayudar a mantener el acceso de servicio en una configuración de gestión desmontable, y la holgura del cable debe permanecer disponible para apoyar el control de la tensión y futuros ajustes.

Los accesorios cumplen diferentes funciones de gestión del cableado. Utilice la comparación siguiente para hacer coincidir el tipo de accesorio con la ruta de superficie y el requisito de acceso previstos.

Accesorio	Mejor uso	Precaución
Canaleta	Gestionar una ruta de superficie con un canal de perfil bajo para un acabado más limpio	El acceso de servicio debe permanecer disponible después de la instalación
Cubierta para cables	Reducir la visibilidad del cable a lo largo de superficies expuestas del armario	La apariencia limpia puede depender del material del armario, la condición de la superficie y la correspondencia de color
Clips para cables	Mantener el cableado en posición y apoyar el control de la tensión	Los clips adhesivos pueden variar en sujeción dependiendo de la textura de la superficie, el acabado del armario y el peso del cable

La elección depende de la función: canaleta o cubierta para reducir visibilidad y clips para sujetar y controlar el movimiento. En ambos casos, la fijación debe ser compatible con la superficie y no debe impedir el acceso de servicio.

Selección de conectores y cables para salvar espacios del armario

La compra debe partir del problema físico que necesita resolver y después comprobar la compatibilidad. El tipo de accesorio no basta por sí solo: ancho, contactos, polaridad, canales, tensión nominal y forma del recorrido determinan si una pieza puede integrarse en la instalación.

El siguiente esquema mantiene el foco en el uso de extensiones entre zonas del armario y en las comprobaciones que deben hacerse antes del montaje final.

Los productos que aparecen a continuación son ejemplos de categorías y formatos que pueden ser relevantes. Antes de seguir un enlace, compruebe las medidas, contactos, canales, polaridad, tensión nominal y condiciones indicadas en la ficha del producto.

Comprobación final antes de energizar y ocultar la instalación

La instalación está lista para cerrarse solo después de revisar la relación entre la tira, los conectores, el cableado y el recorrido del armario. Haga la verificación con la alimentación desconectada y energice únicamente para la prueba funcional cuando todas las conexiones estén terminadas y protegidas.

• Cortes: cada extremo procede de un punto de corte marcado y las almohadillas útiles están intactas.
• Compatibilidad: ancho de tira, número de contactos, orden de canales, polaridad y tensión nominal corresponden al sistema utilizado.
• Contacto: los conectores están completamente asentados o las uniones soldadas están firmes, sin conductores sueltos ni contacto accidental entre pistas.
• Recorrido: el cable no queda pellizcado, estirado ni apoyado en una zona donde el movimiento del armario o de un electrodoméstico pueda dañarlo.
• Alivio de tensión: clips, canaleta u otro soporte impiden que el peso o el movimiento del cable tire directamente de las uniones.
• Acceso: las conexiones importantes siguen siendo localizables y revisables después de ocultar el cableado.
• Prueba: compruebe que la tira enciende y que todos los canales responden como se espera antes de fijar de forma definitiva las cubiertas o elementos de ocultación.

Criterio de finalización: un acabado limpio es secundario a una conexión compatible, estable y revisable. Si una unión parpadea, pierde un canal, se calienta de forma anómala o queda sometida a tensión mecánica, no la oculte hasta corregir la causa.

Para una revisión complementaria de seguridad del recorrido, consulte las comprobaciones seguras del cableado.
