Verkabelung von LED-Streifen für Schränke
Für eine zuverlässige Verkabelung von LED-Streifen in Schränken sollten Sie nur an markierten Schnittstellen trennen, Verbinder und Kabel an Streifenbreite, Kontakt-/Pinzahl, Kanalbelegung und Polarität anpassen und jede Verbindung zugentlastet sowie erreichbar verlegen. Schranklücken werden mit passenden Kabel- oder Strip-to-Wire-Verbindungen überbrückt; an Ecken und sichtbaren Strecken ist eine Führung sinnvoll, die den Streifen nicht scharf knickt und spätere Prüfungen ermöglicht. Vor dem Schneiden oder Anschließen die Niederspannungsversorgung trennen.
Verkabelungsplan nach Aufgabe
Wählen Sie zuerst die Aufgabe am Schrank. Die passende Verbindung ergibt sich anschließend aus Streifentyp, Kontaktbelegung, Wegführung und Wartungszugang.
Lösung: nur an der markierten Schnittlinie im Bereich der vorgesehenen Kupferpads schneiden.
Prüfen: Versorgung getrennt, Schnittmarkierung eindeutig, Kontaktflächen nach dem Schnitt unbeschädigt.
Lösung: Strip-to-Strip-Verbinder oder fachgerecht ausgeführte Lötverbindung.
Prüfen: Breite, Kontakt-/Pinzahl, Polarität, Kanalreihenfolge und Beschichtung passen zur Verbindung.
Lösung: Strip-to-Wire-Verbindung oder passendes Verlängerungskabel.
Prüfen: Leiterzahl, Kabelquerschnitt für Last und Länge, Zugentlastung und erreichbarer Kabelweg.
Lösung: kompatibler Eck- oder flexibler Verbinder, wenn der Streifen sonst zu stark gebogen würde.
Prüfen: Kontaktreihenfolge bleibt durch die Ecke erhalten und die Verbindung wird nicht auf Zug belastet.
Lösung: Schrankkante, Rückwand, Kabelkanal, Abdeckung oder Clips als geführten Weg nutzen.
Prüfen: kein Einklemmen, kein unnötiger Zug und Verbindungspunkte bleiben für Kontrollen zugänglich.
Die Entscheidungshilfe betrifft die Niederspannungsseite der LED-Streifen-Verkabelung. Spannung, Netzteil, Steuerung und Verbinder müssen zusätzlich zueinander passen.
Diese Seite behandelt das Schneiden, Wiederverbinden, Verlängern und Verbergen der Niederspannungs-Verkabelung von LED-Streifen im Schrank. Die Dimensionierung und Installation der Netzspannungsseite gehört nicht zu diesem Ablauf. Für den übergeordneten Zubehörkontext siehe LED-Streifen und Schrankbeleuchtung Zubehör.

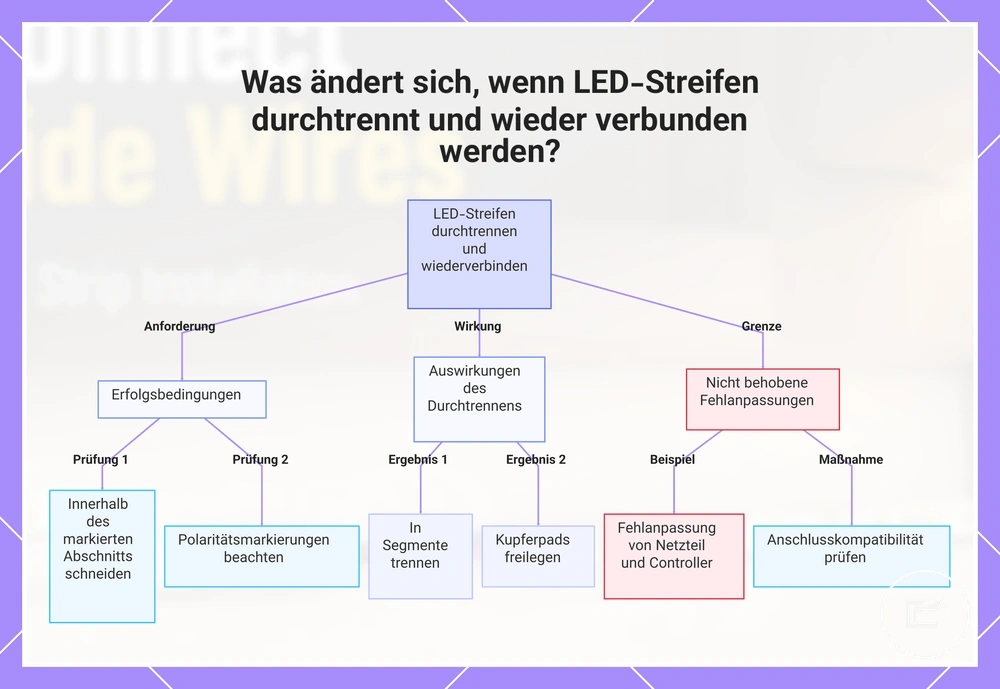

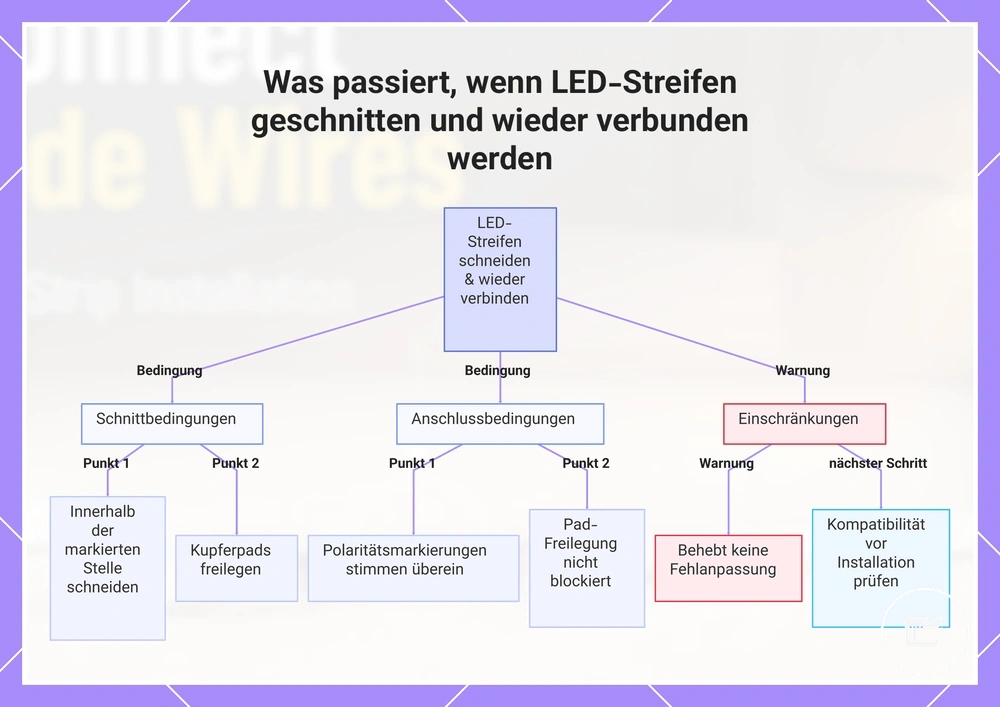

Was sich ändert, wenn LED-Streifen geschnitten und wieder verbunden werden
Beim Schneiden wird ein LED-Streifen in getrennte elektrische Segmente geteilt. Eine Wiederverbindung ist nur an dafür vorgesehenen Schnittstellen sinnvoll, an denen nutzbare Kupferkontakte für Verbinder oder Lötanschlüsse vorhanden sind.
Markierte Schnittlinie an den vorgesehenen Kupferkontakten. Ein Schnitt außerhalb dieses Bereichs kann einen Abschnitt unbrauchbar machen.
Polarität und Kanalreihenfolge bleiben maßgeblich. Die Kontakte müssen nach dem Wiederverbinden denselben elektrischen Pfad fortführen.
Das Schneiden behebt keine Fehlanpassung zwischen Streifen, Netzteil, Steuerung oder Verbinder.
Ein Verbinder kann mechanisch schließen und trotzdem keinen sicheren Kontakt herstellen, wenn Breite, Kontaktposition, Pinzahl oder Polarität nicht übereinstimmen. Prüfen Sie daher auch die Kompatibilität von Verbindern und Stromversorgung.
Die Grafik ordnet Schnittstelle, Kupferkontakte und die Bedingungen für eine funktionierende Wiederverbindung ein.
Bedingungen für eine zuverlässige Wiederverbindung
Eine Wiederverbindung ist dann plausibel, wenn der Schnitt eine vorgesehene Kontaktzone erhalten hat und die mechanische sowie elektrische Zuordnung des Anschlusses stimmt. Diese vier Punkte sollten zusammen erfüllt sein:
- Kontaktfläche: Die vorgesehenen Kupferpads sind vollständig genug erhalten, damit Verbinderkontakte oder eine Lötverbindung sauber ansetzen können.
- Passung: Verbinderbreite und Kontakt-/Pinzahl entsprechen dem konkreten LED-Streifen.
- Zuordnung: Polarität und gegebenenfalls RGB-, RGBW- oder CCT-Kanäle werden in derselben Reihenfolge fortgeführt.
- Mechanische Stabilität: Die Verbindung wird nach dem Funktionstest zugentlastet und nicht durch Kabelzug oder scharfe Biegung verschoben.
Bei beschichteten oder vergossenen Streifen muss der verwendete Verbinder ausdrücklich zur Bauart passen; eine Beschichtung sollte nicht pauschal entfernt werden, sondern nur entsprechend den Vorgaben des Streifen- oder Verbinderherstellers.

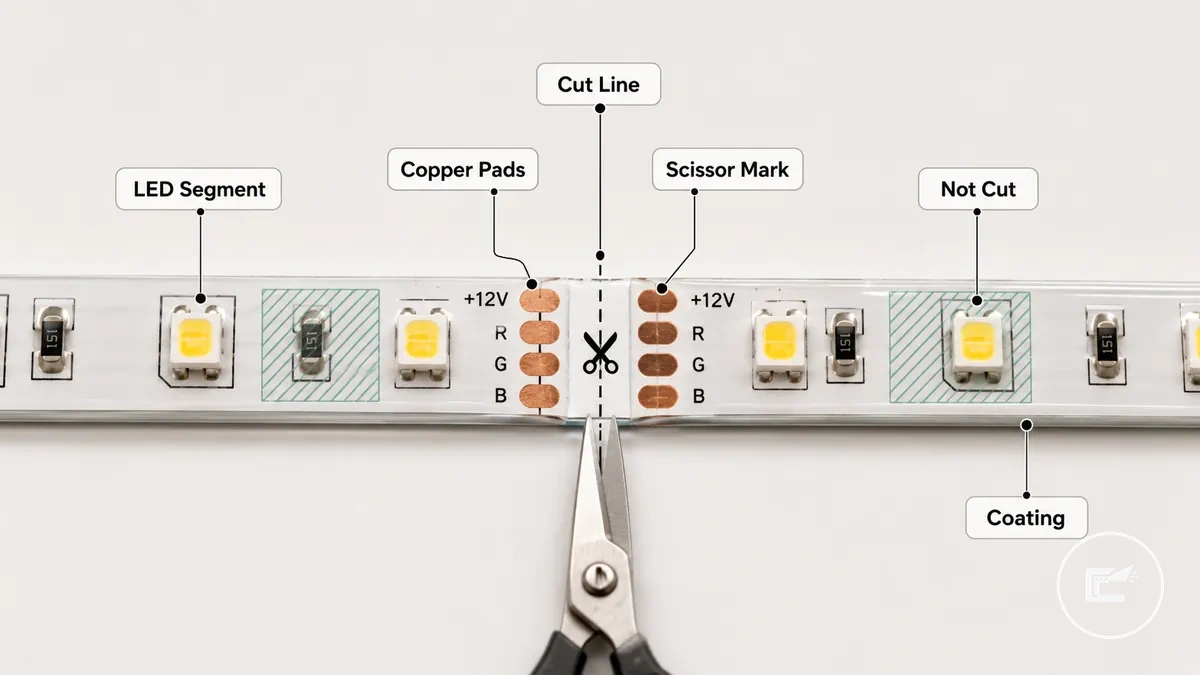

Schneiden von LED-Streifenabschnitten an den korrekten Kupferkontakten
Der korrekte Schnittpunkt ist die vom Hersteller markierte Trennstelle, häufig durch Scherensymbol, Linie und Kupferpads gekennzeichnet. Nicht durch LEDs, Widerstände oder unmarkierte Leiterbahnbereiche schneiden.
- Schnittmarkierung und Kupferkontakte auf beiden Seiten der vorgesehenen Trennstelle identifizieren.
- Prüfen, ob Beschichtung oder Verguss die Kontaktzone verdeckt und ob der geplante Verbinder zur Streifenbauart passt.
- Eine scharfe Schere oder ein dafür geeignetes Schneidwerkzeug gerade auf der markierten Linie ansetzen.
- Den Streifen ohne Verdrehen sauber trennen, damit die Kontaktkante nicht schräg oder eingerissen wird.
- Nach dem Schnitt kontrollieren, ob die Kontaktflächen intakt sind. Ein beschädigter oder außerhalb der Markierung gesetzter Schnitt sollte nicht als zuverlässig wiederverbindbar angenommen werden.
Wiederanschließen geschnittener LED-Streifen mit lötfreien Verbindern oder Löten

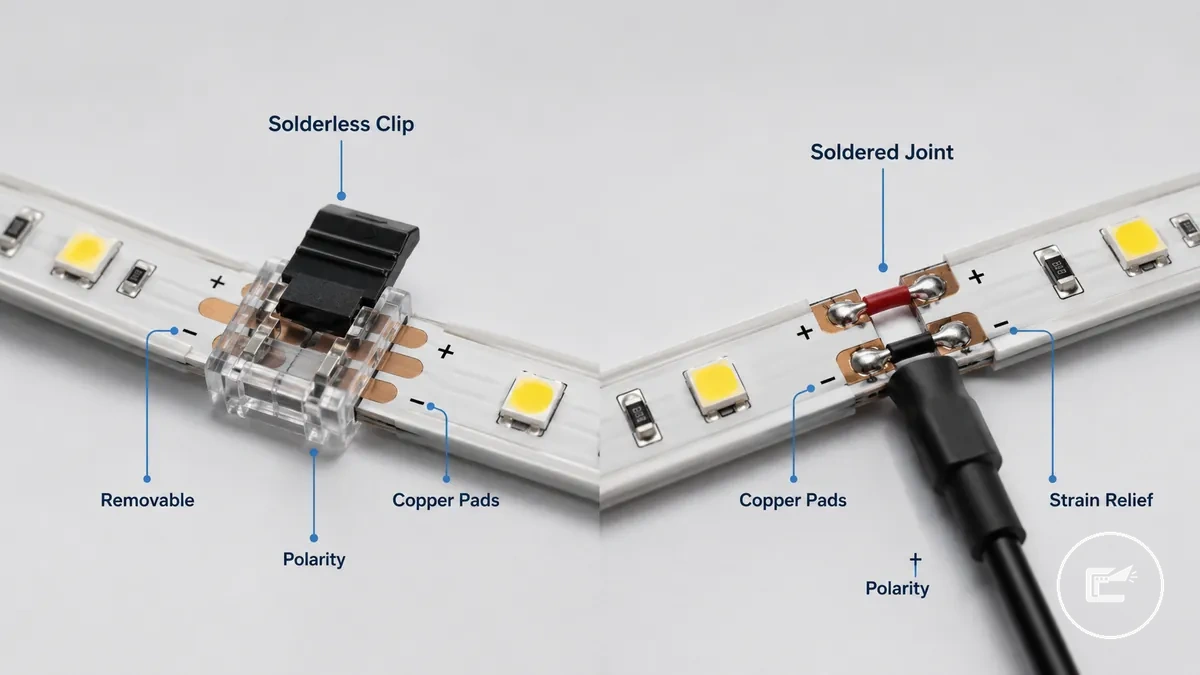

Für geschnittene LED-Streifen sind lötfreie Verbinder und Lötverbindungen zwei unterschiedliche Anschlussmethoden. Die bessere Wahl hängt vor allem von Zugänglichkeit, Platz, Wartungsbedarf und der Qualität ab, mit der die Kontaktflächen dauerhaft ausgerichtet und zugentlastet werden können.
Der Vergleich zeigt die wichtigste Entscheidung: lösbar und zugänglich gegenüber fest und handwerklich ausgeführt.
| Methode | Geeignet, wenn | Entscheidende Bedingung | Wichtiges Risiko |
|---|---|---|---|
| Lötfreier Verbinder | die Verbindung zugänglich und bei Bedarf wieder lösbar sein soll | Breite, Kontakt-/Pinzahl, Kupferpad-Position, Polarität und Beschichtung passen zum Verbinder | Bewegung oder ungleichmäßiger Kontaktdruck kann die Kontaktqualität verschlechtern |
| Löten | eine kompakte, feste Verbindung sinnvoll ist und ausreichend Arbeitsraum sowie Lötkenntnisse vorhanden sind | saubere Pads, korrekte Kanalzuordnung und geeignete Zugentlastung | zu viel Wärme, Lötbrücken oder fehlende Zugentlastung können den Anschluss beschädigen oder unzuverlässig machen |
Abstimmen der Verbinder auf Streifenbreite, Pinanzahl und Polarität
Ein Verbinder ist erst passend, wenn mechanische Passung und elektrische Belegung gleichzeitig stimmen. Ein Clip, der sich schließen lässt, ist allein noch kein Kompatibilitätsnachweis.
| Prüfkriterium | Passender Wert oder Zustand | Warum es zählt |
|---|---|---|
| Streifenbreite | entspricht der vom Verbinder vorgesehenen Breite | bestimmt den mechanischen Sitz im Verbinderkanal |
| Kontakt-/Pinzahl | entspricht der Kanalzahl des Streifens | stellt sicher, dass jeder elektrische Pfad einen passenden Kontakt erhält |
| Polarität | Plus/Minus beziehungsweise gemeinsame Leitung und Kanäle liegen an den richtigen Kontakten | verhindert eine vertauschte Versorgung oder Kanalbelegung |
| Kupferpad-Position | Kontaktzähne sitzen vollständig auf den vorgesehenen Pads | verringert das Risiko eines intermittierenden Kontakts |
| Beschichtung | Verbinder ist für die konkrete Streifenoberfläche ausgelegt | Beschichtung kann verhindern, dass Kontaktzähne die Pads erreichen |

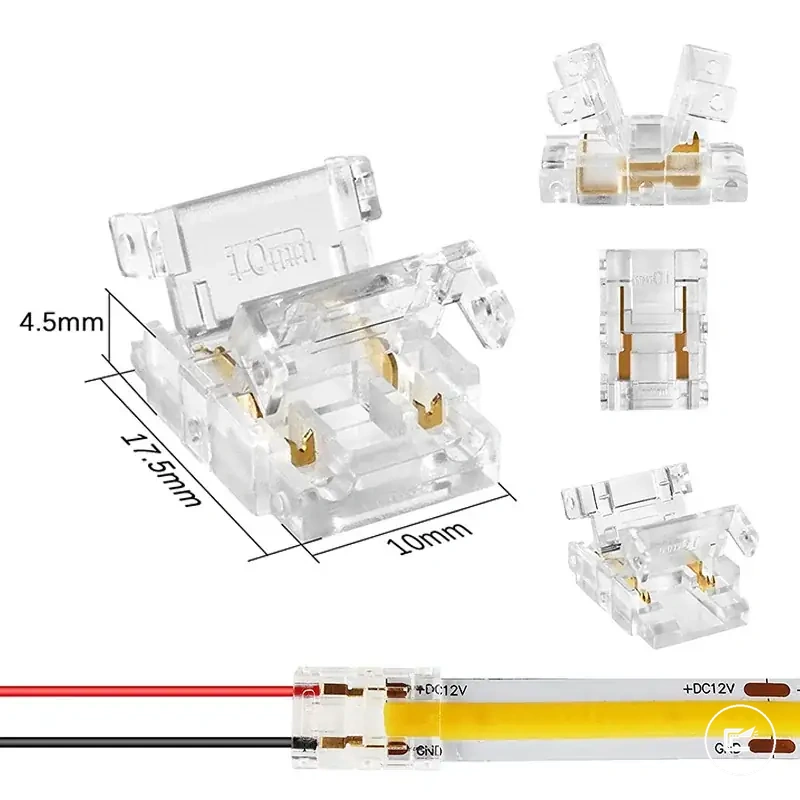

Auswahl zwischen Strip-to-Strip- oder Strip-to-Wire-Verbindungen
Die Wahl richtet sich danach, ob die beiden LED-Streifenenden direkt aufeinandertreffen oder durch einen Abstand beziehungsweise Richtungswechsel getrennt sind.
Für benachbarte, passend ausgerichtete Streifenenden. Der Verbinder koppelt die Kontaktflächen direkt.
Für Schranklücken, Versatz oder kurze flexible Übergänge. Ein Kabelstück überbrückt die Strecke zwischen den Streifen.
- Bei engem Biegeradius kann eine kurze Kabelbrücke günstiger sein als das mechanische Erzwingen einer direkten Verbindung.
- Bei begrenztem Zugang sollte die Verbindungsart so gewählt werden, dass der Anschluss später noch geprüft oder gelöst werden kann.
- Wenn das Kabel sichtbar wäre, den Weg zuerst planen und erst danach die Verbindungslänge festlegen.

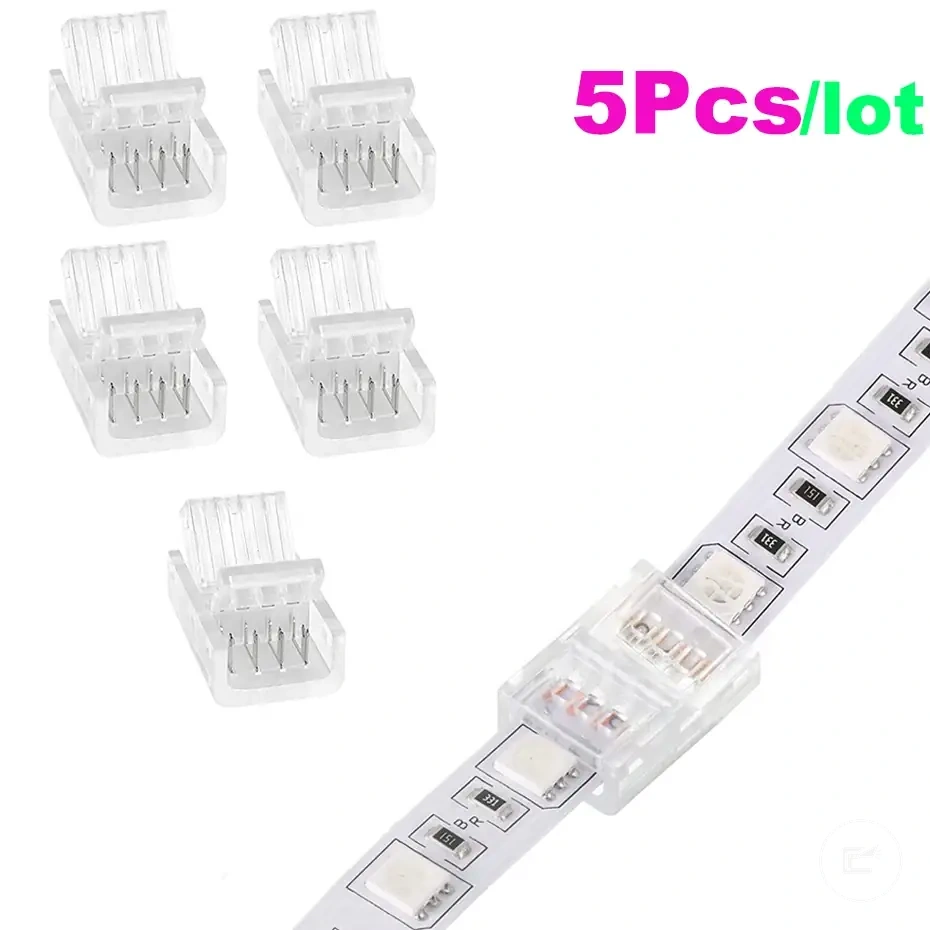

Befestigen von Verbinderclips zur Sicherung der Kontaktausrichtung
Ein Verbinderclip soll die Kontaktzähne auf den vorgesehenen Kupferpads halten. Entscheidend sind vollständiges Einführen, sicherer Verschluss und eine Kabelführung, die nicht dauerhaft am Clip zieht.
- Streifen bis zur vorgesehenen Position in den Verbinder einführen.
- Kontrollieren, ob die Kontaktzähne tatsächlich auf den Kupferpads liegen und keine Beschichtung den Kontakt blockiert.
- Clip vollständig schließen, ohne den Streifen beim Verriegeln zu verschieben.
- Kabel so führen und befestigen, dass Bewegung nicht direkt auf den Verbinder übertragen wird.
- Vor der Endmontage einen Funktionstest und anschließend einen leichten mechanischen Sitztest durchführen.

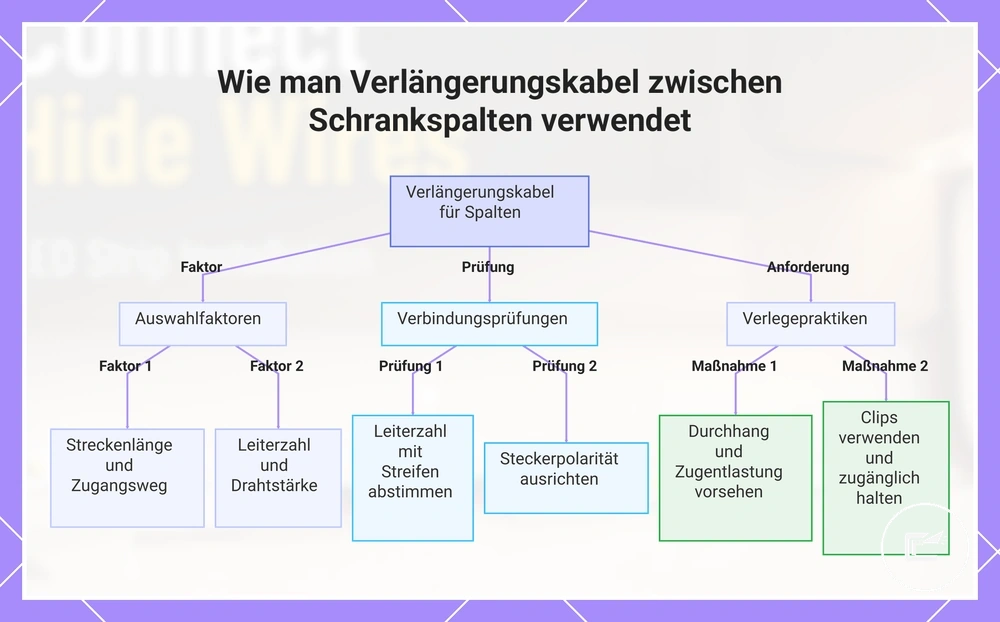

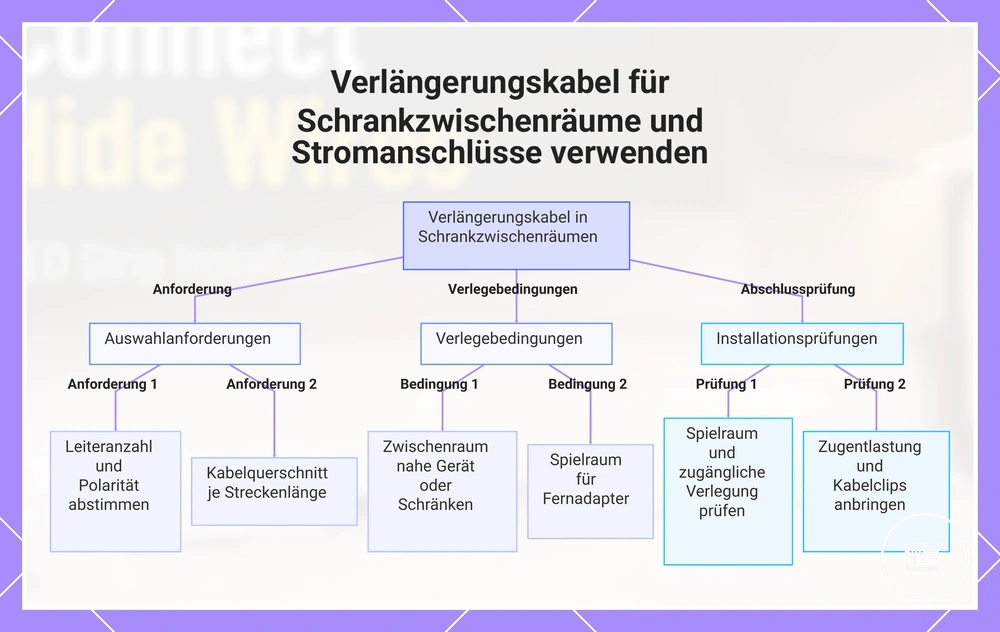

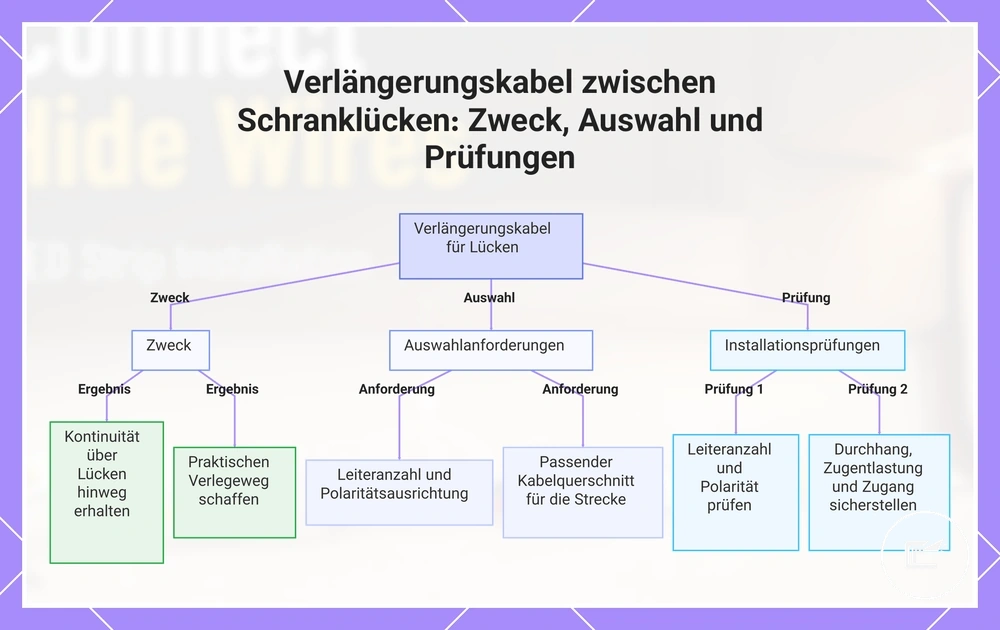

Verwenden von Verlängerungskabeln zwischen Schrankabständen und Stromversorgungspositionen
Ein Verlängerungskabel überbrückt einen Abstand, wenn zwei beleuchtete Schrankabschnitte getrennt sind oder der Anschluss weiter von der LED-Strecke entfernt liegt. Dabei müssen die elektrischen Leiter korrekt fortgeführt und der zusätzliche Kabelweg mechanisch sicher geführt werden.
| Attribut | Erforderlicher Zustand | Praktische Folge |
|---|---|---|
| Leiterzahl | muss zur Kanalzahl des LED-Streifens passen | alle Versorgungs- und Farbkanäle können korrekt fortgeführt werden |
| Polarität / Kanalordnung | muss über die gesamte Verlängerung unverändert zugeordnet bleiben | verhindert vertauschte Versorgung oder falsche Farb-/CCT-Zuordnung |
| Kabelquerschnitt | für Stromaufnahme und Leitungslänge geeignet; Herstellerangaben beachten | begrenzt unnötigen Spannungsabfall und Erwärmung der Leitung |
| Mechanischer Weg | ohne scharfe Knicke, Quetschstellen oder dauerhaften Zug | reduziert Belastung an Verbinderenden |
| Zugang | Verbindungen nach Möglichkeit erreichbar lassen | vereinfacht spätere Kontrolle, Wartung und Änderung |
Es gibt keinen universellen Kabelquerschnitt für jede LED-Streifen-Verlängerung; benötigter Querschnitt und zulässige Länge hängen unter anderem von Stromaufnahme, Versorgungsspannung, Leitungslänge und den Vorgaben der verwendeten Komponenten ab.
Abstimmen von Verlängerungskabeln auf einfarbige, RGB-, RGBW- oder CCT-Streifen
Die Leiterzahl ist ein schneller Kompatibilitätsfilter, reicht allein aber nicht aus. Zusätzlich müssen Polarität, gemeinsame Leitung und Reihenfolge der Farb- beziehungsweise Weißkanäle zum konkreten Streifen passen.
| Streifentyp | Typische Kontakt-/Leiterzahl | Zusätzlich prüfen | Fehlerbild bei falscher Zuordnung |
|---|---|---|---|
| Einfarbig | 2 | Plus/Minus beziehungsweise die markierte Polarität | Streifen bleibt aus oder arbeitet nicht wie vorgesehen |
| RGB (analog) | 4 | gemeinsame Leitung sowie R-, G- und B-Reihenfolge | Farben können vertauscht sein oder Kanäle ausfallen |
| RGBW (analog) | 5 | gemeinsame Leitung sowie R-, G-, B- und W-Reihenfolge | Farb- oder Weißkanal kann falsch zugeordnet sein |
| CCT / Tunable White (analog) | bei vielen Bauarten 3; konkrete Beschriftung ist maßgeblich | gemeinsame Leitung sowie Warmweiß-/Kaltweiß-Kanal | Warm- und Kaltweiß können vertauscht sein oder nicht korrekt reagieren |
Digitale beziehungsweise adressierbare LED-Streifen folgen anderen Signal- und Anschlusskonzepten; die oben genannten Leiterzahlen dürfen darauf nicht pauschal übertragen werden.
Verlängerungen, Ecken und Richtungswechsel im Kabelweg planen
Der Kabelweg sollte vor dem endgültigen Befestigen als zusammenhängende Strecke geplant werden. So lässt sich an jeder Unterbrechung entscheiden, ob eine direkte Verbindung, eine Kabelbrücke oder ein Eckverbinder die geringste mechanische Belastung erzeugt.
Weg markieren: Start, Ende, Schranklücken, Ecken und verdeckte Passagen festlegen.
Übergang zuordnen: direkte Verbindung für benachbarte Enden; Kabelbrücke für Abstand; Eck- oder flexibler Verbinder für problematische Richtungswechsel.
Sichern und prüfen: ausreichend Spiel, Zugentlastung und Zugang vorsehen und die Funktion vor dem Abdecken testen.
Besonders bei längeren Zwischenstrecken sollte die elektrische Eignung des Verlängerungskabels gemeinsam mit der Kompatibilität von Verbindern und Stromversorgung geprüft werden.
Verwenden von Eckverbindern für Innenkanten und Winkeländerungen
Ein Eckverbinder ist sinnvoll, wenn ein scharfer Richtungswechsel den LED-Streifen von der Montagefläche abheben, knicken oder mechanisch belasten würde. L-förmige oder flexible Verbinder müssen dieselbe Kontakt- und Kanalzuordnung durch die Ecke fortführen.
- Streifenenden so ausrichten, dass die Kupferkontakte die vorgesehenen Kontakte des Eckverbinders treffen.
- Polarität und Kanalreihenfolge vor dem Schließen des Verbinders vergleichen.
- Beide Enden ohne Verdrehen oder Überdehnen einsetzen und den Verschluss vollständig sichern.
- Die angrenzenden Strecken befestigen, damit Bewegungen nicht direkt am Eckverbinder ziehen.

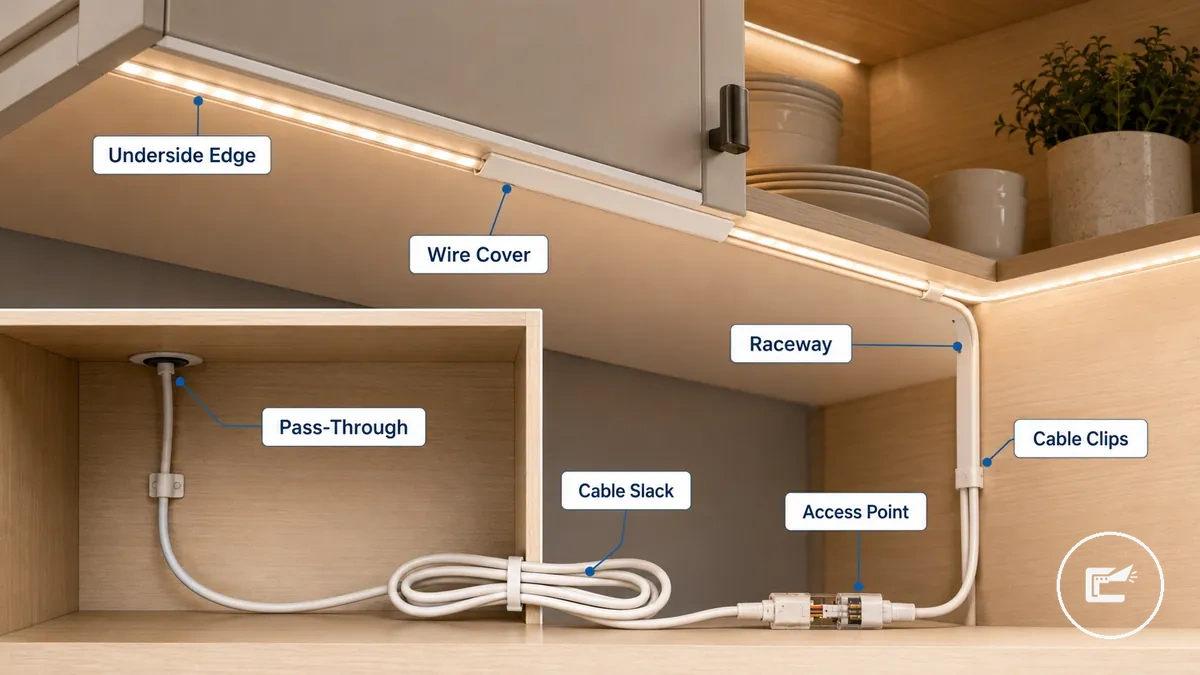

LED-Streifen-Kabel unter und in Schränken verstecken
Kabel wirken am saubersten, wenn sie entlang vorhandener Schrankkanten, Rückflächen oder geeigneter Kanäle geführt werden. Verdeckt bedeutet jedoch nicht unzugänglich: Verbindungspunkte sollten nach Möglichkeit kontrollierbar bleiben und Kabel dürfen nicht eingeklemmt werden.
- Unterseitenkante nutzen, wenn das Schrankprofil die Leitung aus normaler Blickrichtung verdeckt.
- Schrankrückseite für längere, geschützte Strecken verwenden, sofern die Leitung weiterhin erreichbar bleibt.
- Kabelkanal oder Abdeckung einsetzen, wenn eine Oberflächenleitung sichtbar bleiben würde.
- Kabel mit Clips oder anderen geeigneten Haltern gegen Bewegung sichern.
- Nahe lösbarer Verbindungen etwas Kabelreserve für Wartung und Neupositionierung lassen.
- Vor dem endgültigen Abdecken die sichere Kabelprüfung durchführen.
Verlegen von Kabeln durch Schrankrückwände, Kanten und Lücken
Verschiedene Schrankbereiche bieten unterschiedliche Vorteile bei Sichtschutz, Zugänglichkeit und mechanischer Führung. Die folgende Übersicht hilft, den Verlegeweg nach diesen Kriterien auszuwählen.
| Verlegeweg | Vorteil | Wichtige Bedingung |
|---|---|---|
| Schrankrückwand | lange, optisch unauffällige Strecke | Leitung nicht dauerhaft einschließen; Zugang zu Verbindungen erhalten |
| Hintere Ecke | nutzt eine vorhandene Schatten- und Übergangszone | ausreichenden Biegeradius und Zugentlastung vorsehen |
| Seitenkante | klar geführter vertikaler Weg | Quetschstellen an Türen, Scharnieren oder beweglichen Teilen vermeiden |
| Regallücke | kann zwei Schrankbereiche direkt verbinden | nur vorhandenen oder konstruktiv geeigneten Durchgang nutzen |
| Angrenzender Schrank | erweitert einen verdeckten, erreichbaren Kabelweg | Servicezugang auch nach Einräumen des Schranks berücksichtigen |
| Gerätezwischenraum | kann die Sichtbarkeit reduzieren | Abstand zu Wärmequellen, beweglichen Teilen und Quetschstellen nach Geräte- und Komponentenangaben einhalten |
Verwenden von Kabelkanälen, Kabelabdeckungen und Kabelclips für ein sauberes Erscheinungsbild
Kabelkanäle, Abdeckungen und Clips lösen unterschiedliche Aufgaben: Kanäle führen eine Strecke, Abdeckungen reduzieren Sichtbarkeit und Clips fixieren einzelne Leitungsabschnitte. Die Wahl sollte sich an Oberflächenpassung, Demontierbarkeit und Zugentlastung orientieren.
| Zubehör | Beste Verwendung | Wichtige Bedingung |
|---|---|---|
| Kabelkanal | geordnete Oberflächenführung über eine längere Strecke | Deckel beziehungsweise Kanal so wählen, dass Wartungszugang möglich bleibt |
| Kabelabdeckung | sichtbare Leitung optisch beruhigen oder an die Oberfläche anpassen | Befestigung und Material müssen zur Schrankoberfläche passen |
| Kabelclips | Leitung punktuell fixieren und Zug vom Verbinder fernhalten | Klebe- oder Schraubbefestigung nur auf dafür geeigneter Oberfläche verwenden |
Zubehör für Verbinden und Verlängern nach Aufgabe auswählen
Produktzubehör sollte erst nach der technischen Anforderung ausgewählt werden. Die Produktform ist nur dann passend, wenn die für den LED-Streifen relevanten Maße, Kontakte und elektrischen Angaben übereinstimmen.
| Aufgabe | Passendes Produktprofil | Vor dem Kauf prüfen |
|---|---|---|
| zwei Streifen direkt verbinden | lötfreier Strip-to-Strip-Verbinder | Streifenbreite, Kontakt-/Pinzahl, Pad-Position und Beschichtung |
| Streifen mit Kabel überbrücken | Strip-to-Wire-Verbinder plus passendes mehradriges Kabel | Leiterzahl, Kanalreihenfolge, Polarität und mechanische Passung |

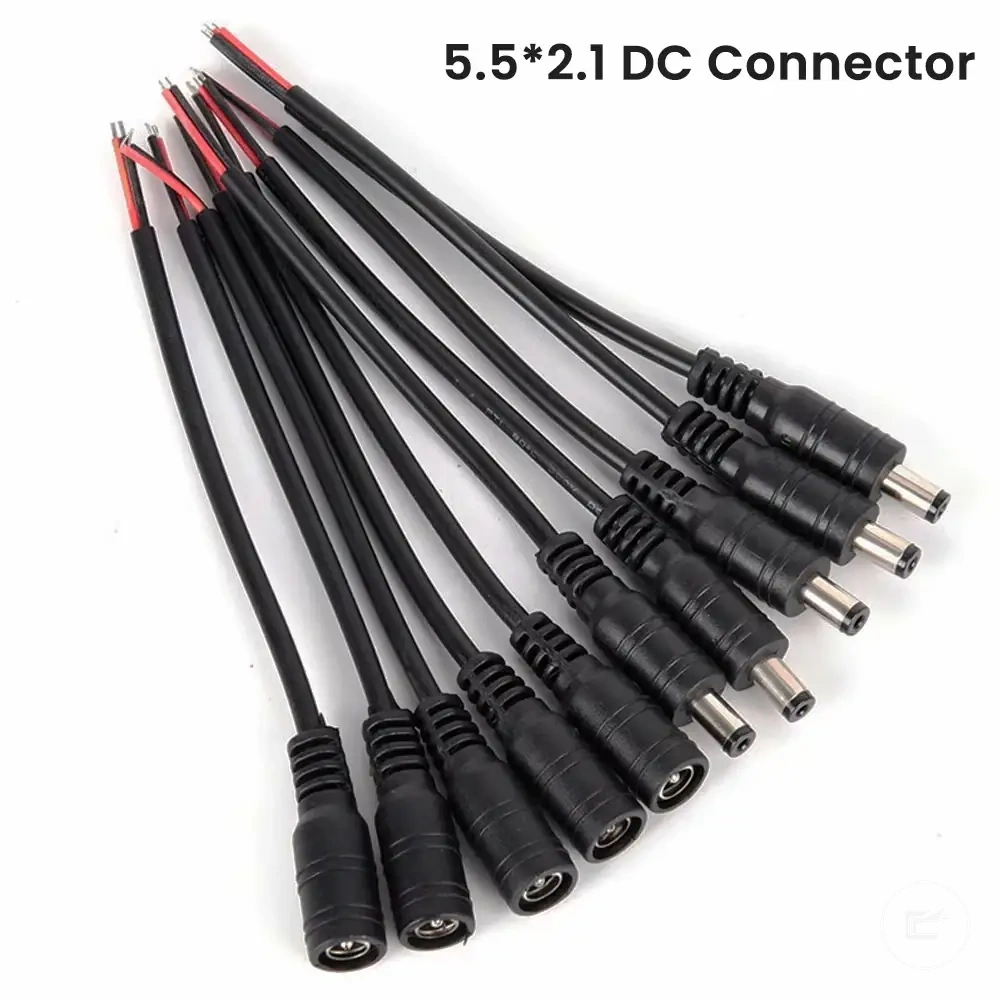

| DC-Anschluss verlängern | DC-Verlängerung mit passender Steckverbindung | Steckermaß, Polarität, Spannung und Strombelastbarkeit der konkreten Komponenten |
| beschichteten Streifen verbinden | Verbinder, der ausdrücklich für diese Streifenbauart vorgesehen ist | Breite, Beschichtungsart und Kontaktzugang; „wasserdicht“ nicht automatisch als Systemgarantie interpretieren |
Die Grafik fasst Auswahlfaktoren und Verlegeprüfungen für Verlängerungen zwischen Schrankabschnitten zusammen.
Die folgenden Produktbeispiele können zur Orientierung dienen. Prüfen Sie vor dem Öffnen der Produktdetails insbesondere Kompatibilität, Abmessungen, Kontaktbelegung und elektrische Angaben des konkreten Angebots; die Karten selbst ersetzen diese Prüfung nicht.
Verkabelung vor dem Verbergen und der Endmontage prüfen
Vor dem endgültigen Abdecken sollte die gesamte Niederspannungsstrecke als System geprüft werden. Das Ziel ist nicht nur, dass die LEDs leuchten, sondern dass Kontaktzuordnung, mechanischer Sitz und Wartungszugang plausibel bleiben.
- Schnittstellen liegen an den vorgesehenen Markierungen und die Kupferkontakte sind nicht sichtbar beschädigt.
- Verbinderbreite, Kontakt-/Pinzahl und Streifentyp stimmen miteinander überein.
- Polarität sowie RGB-, RGBW- oder CCT-Kanalreihenfolge sind über jede Verbindung hinweg konsistent.
- Verlängerungsleitungen haben die erforderliche Leiterzahl und einen für Last sowie Länge geeigneten Querschnitt.
- Clips, Kabelwege und Ecken erzeugen keine scharfen Knicke, Quetschstellen oder dauerhaften Zug auf Kontaktstellen.
- Vor dem Abdecken wird ein Funktionstest durchgeführt; bei mehrkanaligen Streifen werden auch die einzelnen Farben beziehungsweise Warm-/Kaltweiß-Funktionen geprüft.
- Wichtige Verbindungspunkte bleiben für spätere Inspektion oder Wartung erreichbar.
