Installation des fils de rubans LED pour placards
Pour une installation propre et fiable, coupez le ruban LED uniquement sur un repère de coupe prévu, puis faites correspondre la largeur du ruban, le nombre de contacts ou de conducteurs, l’ordre des canaux et la polarité avant de reconnecter. Utilisez une liaison directe pour des extrémités adjacentes, un fil de rallonge pour franchir un espace, puis dissimulez le câblage sans supprimer l’accès aux connecteurs ni le soulagement de traction ; débranchez l’alimentation avant toute coupe ou correction.
Parcours de câblage : choisir la bonne liaison
Le bon choix dépend d’abord de la situation physique du ruban, puis de sa compatibilité électrique. Les cinq cas ci-dessous résument le chemin de décision utilisé dans l’ensemble de l’article.
Repérez la ligne de coupe et les plages de cuivre prévues par le fabricant. Ne coupez pas entre deux repères.
Deux extrémités adjacentes peuvent utiliser un connecteur ruban-à-ruban si la largeur, les contacts, les canaux et la polarité correspondent.
Un connecteur ruban-à-fil et un fil de rallonge permettent de passer d’un placard à l’autre ; le nombre de conducteurs doit suivre le type de ruban.
Si un pli serré soulève ou contraint le ruban, préférez une courte liaison flexible ou un connecteur d’angle compatible.
Suivez un dos, un bord ou une goulotte, fixez le câble sans le pincer et conservez l’accès aux points de connexion.
Ordre de vérification : alimentation coupée → point de coupe correct → compatibilité mécanique → polarité et canaux corrects → fixation sans traction → test avant dissimulation finale.
L’installation des fils de rubans LED pour placards relie trois tâches : couper au bon endroit, rétablir une continuité électrique compatible et acheminer le câblage de façon discrète mais inspectable. Cette page traite du câblage basse tension autour des rubans, des connecteurs, des rallonges et des accessoires de gestion de câble ; elle ne remplace pas le dimensionnement de l’alimentation ni la vérification de compatibilité de l’ensemble du système.
Lorsqu’un ruban franchit un espace entre deux placards, contourne un bord intérieur ou rejoint un point d’alimentation, le trajet du fil influence la visibilité, l’accès et la stabilité de la connexion. Un connecteur qui se ferme mécaniquement n’est pas forcément compatible électriquement : la largeur du ruban, les plages de cuivre, la polarité et l’ordre des canaux doivent rester cohérents. Pour le contexte de la catégorie, consultez les accessoires pour rubans LED et éclairage de placards.

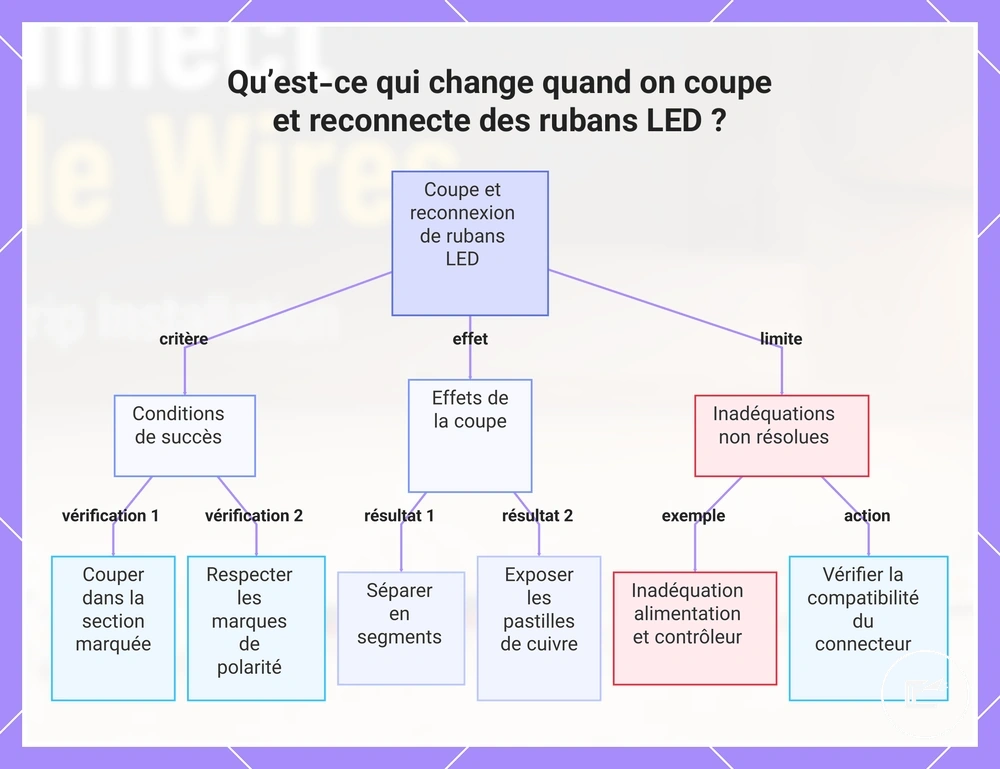

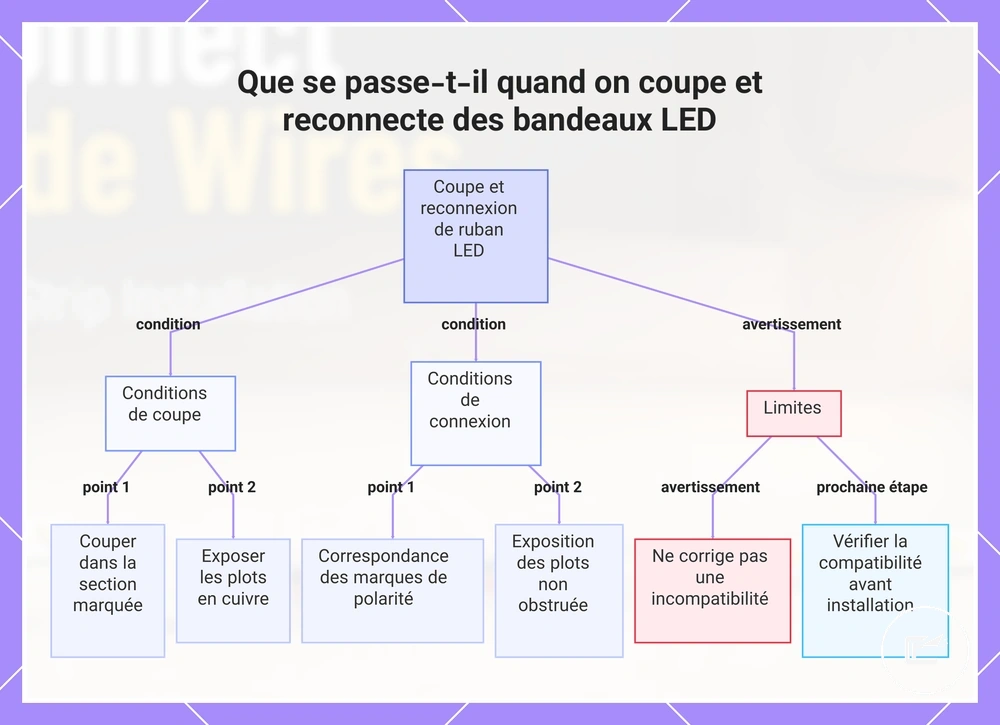

Ce qui change lorsque les rubans LED sont coupés et reconnectés
Couper un ruban LED ne modifie pas seulement sa longueur : la coupe crée une nouvelle extrémité électrique qui ne reste exploitable que si elle se trouve sur une zone prévue et si les contacts peuvent être reconnectés correctement.
| Élément | Après la coupe | Condition pour reconnecter |
|---|---|---|
| Segment de ruban | Devient une section indépendante | La coupe doit être réalisée sur le repère prévu |
| Plages de cuivre | Forment la nouvelle zone de contact | Elles doivent rester suffisamment exposées et alignées avec le connecteur ou la soudure |
| Polarité et canaux | Restent ceux du circuit d’origine | Les marquages +/− ou les canaux doivent être poursuivis dans le même ordre |
| Revêtement du ruban | Peut gêner l’accès aux contacts | Le connecteur doit être prévu pour le type et l’épaisseur du ruban ; ne forcez pas un clip mal ajusté |
| Alimentation et contrôleur | Ne deviennent pas compatibles du fait de la coupe | La tension, le type de ruban et le contrôleur doivent rester compatibles séparément |
La coupe est donc une modification mécanique et électrique de l’extrémité du ruban. Elle ne corrige pas une incompatibilité de tension, de contrôleur ou de type de connecteur ; pour ces critères, vérifiez la compatibilité des connecteurs et de l’alimentation.
Vérifier le ruban avant toute coupe ou reconnexion
Avant de couper, vérifiez les éléments qui déterminent si la nouvelle extrémité pourra réellement être utilisée. Cette vérification évite de traiter un problème de coupe comme s’il s’agissait ensuite d’un simple problème de connecteur.
- Alimentation débranchée : aucune coupe, insertion ou correction du ruban ne doit être effectuée pendant qu’il est alimenté.
- Repère de coupe identifié : utilisez le symbole de ciseaux ou la ligne de coupe imprimée ; l’intervalle entre repères dépend du modèle de ruban.
- Contacts utilisables : les plages de cuivre doivent rester présentes de part et d’autre de la coupe lorsque le ruban est conçu pour être reconnecté.
- Marquages lisibles : repérez la polarité et, pour un ruban multicanal, l’ordre des canaux avant de séparer les segments.
- Connecteur prévu pour le ruban : la largeur, le nombre de contacts, le type de revêtement et la configuration électrique doivent correspondre.
Une coupe au mauvais endroit ne devient pas correcte parce qu’un connecteur peut s’y fermer. Si les contacts prévus ont été sectionnés ou rendus inutilisables, revenez au prochain point de coupe valide lorsque la longueur restante le permet.

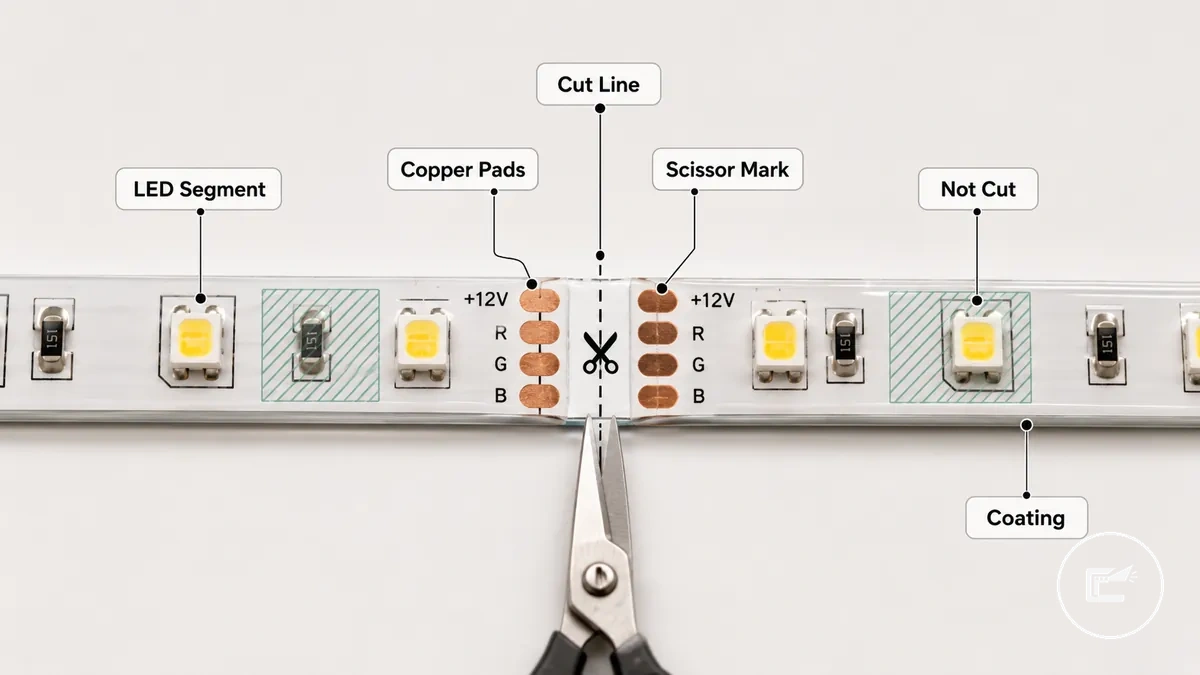

Couper les sections de ruban LED au niveau des plages en cuivre correctes
Le point de coupe utilisable est celui prévu par la conception du ruban, généralement repéré près des plages de cuivre. L’objectif est de conserver une extrémité de contact nette sans traverser une LED, une résistance ou une piste hors de la zone de coupe.
- Débranchez l’alimentation et posez le ruban à plat pour voir clairement le repère de coupe.
- Repérez la ligne ou le symbole de ciseaux associé aux plages de cuivre ; ne supposez pas un intervalle universel entre les coupes.
- Vérifiez que la coupe laissera les contacts nécessaires sur l’extrémité que vous souhaitez reconnecter.
- Coupez droit sur le repère prévu avec un outil propre et adapté, sans entamer la LED ou les composants voisins.
- Inspectez l’extrémité : les contacts doivent être nets, lisibles et assez accessibles pour le connecteur ou la soudure prévu.
Règle de coupe : le marquage du ruban prime sur une distance « standard ». Les intervalles de coupe varient selon l’architecture et le modèle du ruban LED.

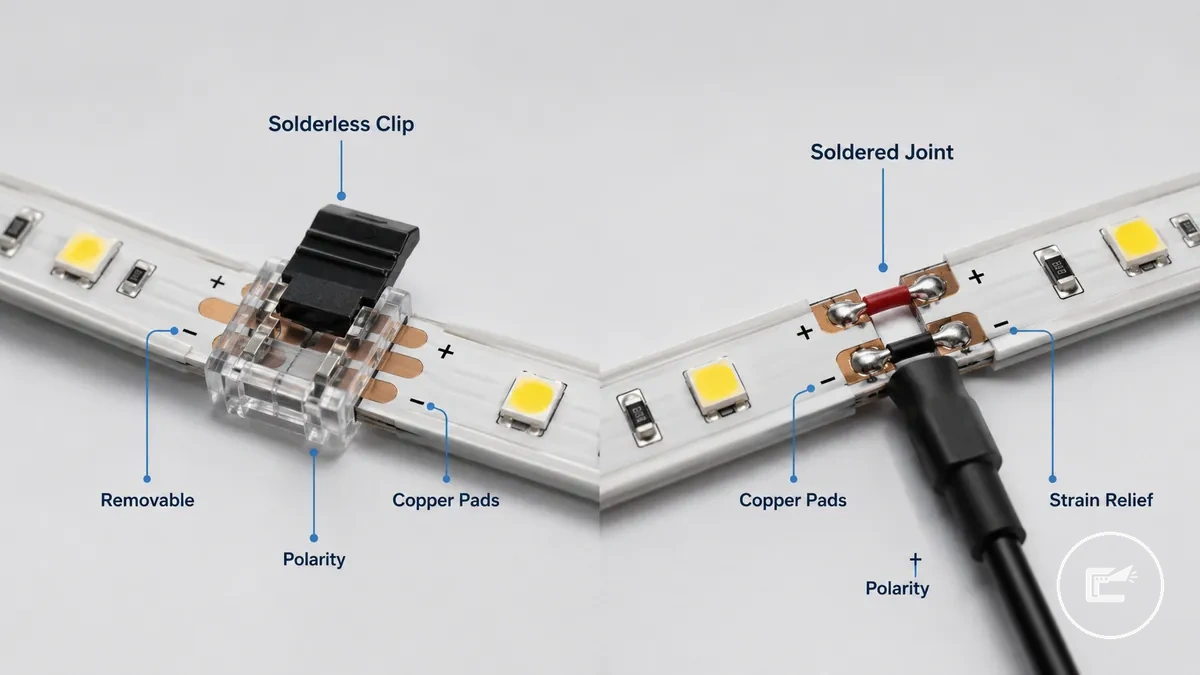

Reconnecter les rubans LED coupés avec des connecteurs sans soudure ou par soudure
La reconnexion peut être démontable avec un connecteur sans soudure ou fixe avec une soudure. Le choix dépend surtout de l’accès futur, de l’espace disponible et de la qualité de contact que vous pouvez obtenir, mais les deux méthodes exigent la même continuité de polarité et de canaux.
Un connecteur sans soudure serre les plages de cuivre contre ses contacts ; une soudure relie directement les conducteurs aux plages prévues. Dans les deux cas, la jonction doit être isolée, immobilisée et installée de façon à ce qu’un mouvement du câble ne tire pas directement sur les contacts.
| Méthode | Usage le plus adapté | Condition de réussite | Limitation à prévoir |
|---|---|---|---|
| Connecteur sans soudure | Jonction accessible, rapide à monter et potentiellement démontable | Largeur et nombre de contacts compatibles, plages de cuivre bien exposées, polarité et canaux alignés | Le contact peut devenir intermittent si le ruban bouge, si le clip est mal ajusté ou si les plages sont mal engagées |
| Soudure | Jonction fixe lorsque l’espace de travail et la compétence permettent une soudure propre | Plages propres, polarité et canaux corrects, isolation et soulagement de traction après la jonction | Moins pratique à démonter ; une mauvaise soudure ou un câble tiré peut fragiliser la jonction |
Un connecteur sans soudure est souvent plus pratique dans une zone accessible qui peut devoir être rouverte. La soudure peut mieux convenir à une jonction fixe lorsque l’espace de travail et la compétence le permettent. Aucune de ces méthodes ne remplace la vérification de compatibilité des connecteurs et de l’alimentation.
Faire correspondre les connecteurs à la largeur du ruban, au nombre de broches et à la polarité
La compatibilité d’un connecteur comporte une partie mécanique et une partie électrique. Le fait qu’un ruban entre dans le clip ne suffit pas : les contacts doivent aussi correspondre à la configuration du circuit.
- Largeur : le canal du connecteur doit recevoir le ruban sans forcer ni laisser les plages décalées.
- Nombre de contacts : il doit correspondre aux conducteurs ou canaux réellement utilisés par le ruban.
- Polarité : alignez les repères +/− ou le commun indiqué sur le ruban et le connecteur.
- Ordre des canaux : pour RGB, RGBW ou CCT, les contacts doivent continuer les canaux dans le bon ordre.
- Exposition des plages : un revêtement ou une couche de protection ne doit pas empêcher les contacts du clip de toucher le cuivre.
- Essai avant fixation : testez la continuité de fonctionnement avant de cacher définitivement la jonction.
Choisir entre les connexions ruban-à-ruban ou ruban-à-fil
Le choix entre ruban-à-ruban et ruban-à-fil dépend de la distance physique entre les deux extrémités et de la façon dont le trajet doit contourner le meuble. Une liaison directe réduit le nombre de pièces ; une liaison par fil apporte de la flexibilité lorsque le ruban ne peut pas suivre le chemin.
Extrémités adjacentesRuban-à-ruban si les deux segments se rencontrent dans le même axe et que le connecteur est compatible.
Espace entre placardsRuban-à-fil pour créer une liaison flexible entre deux segments séparés.
Virage serréRuban-à-fil ou connecteur d’angle si une jonction directe obligerait le ruban à se plier ou à se soulever.
Accès limitéChoisissez la liaison qui peut être installée, testée et réinspectée sans coincer le câble derrière une garniture inaccessible.
La distinction utile est donc simple : contact direct quand les extrémités se rejoignent, liaison filaire quand le trajet doit franchir une distance ou un changement de direction.
Sécuriser les clips de connecteur pour que les plages de contact restent alignées
Une connexion à clip reste fiable seulement si la pression de contact et l’alignement sont conservés après le montage. Le revêtement du ruban, un câble trop tendu ou une fermeture incomplète peuvent déplacer les plages par rapport aux contacts.
- Insérez le ruban jusqu’à la position prévue afin que les contacts du connecteur recouvrent correctement les plages de cuivre.
- Vérifiez que le revêtement ne s’interpose pas entre le cuivre et les contacts du clip.
- Contrôlez la polarité et l’ordre des canaux avant de fermer le verrou.
- Fermez complètement le clip sans écraser ni vriller le ruban.
- Ajoutez un soulagement de traction : le câble doit être soutenu à proximité pour qu’un mouvement ne tire pas sur la jonction.
- Effectuez un léger contrôle mécanique, puis testez le fonctionnement avant la dissimulation finale.

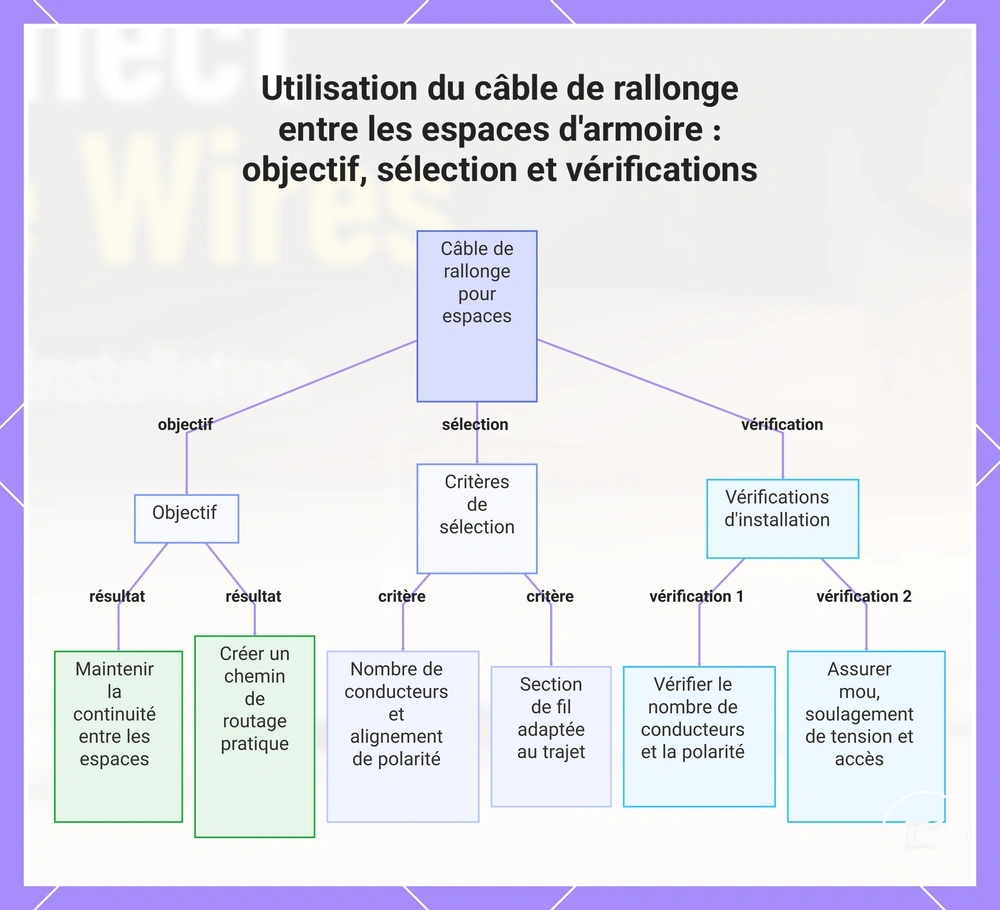

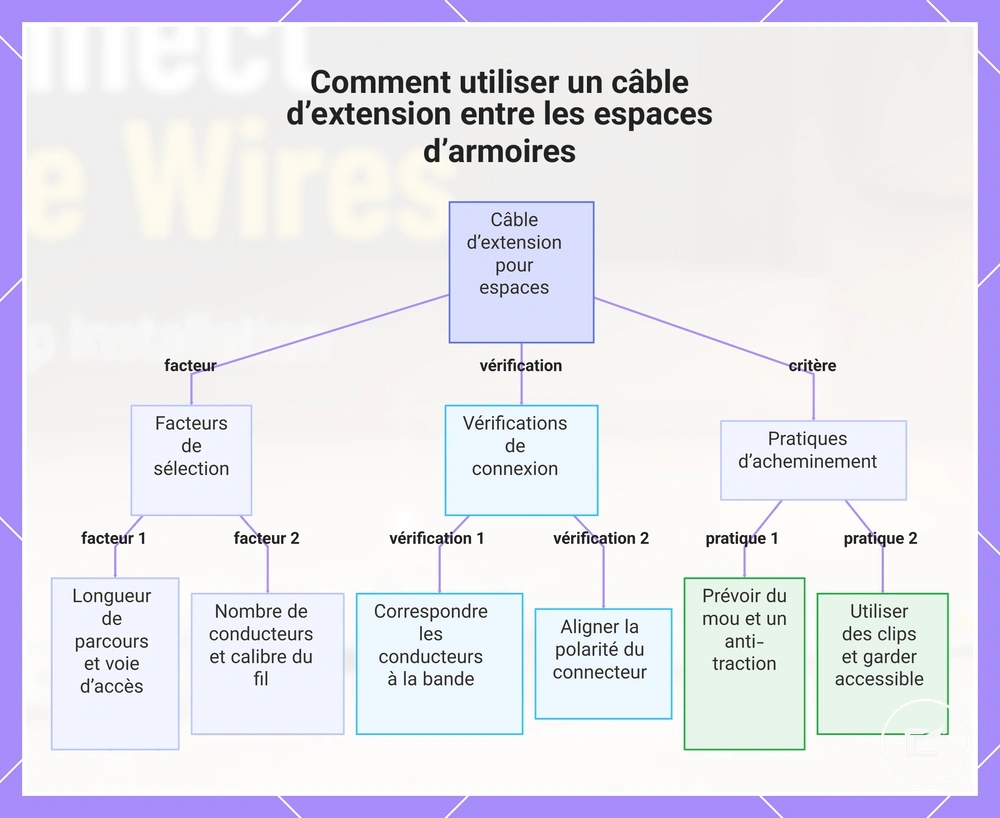

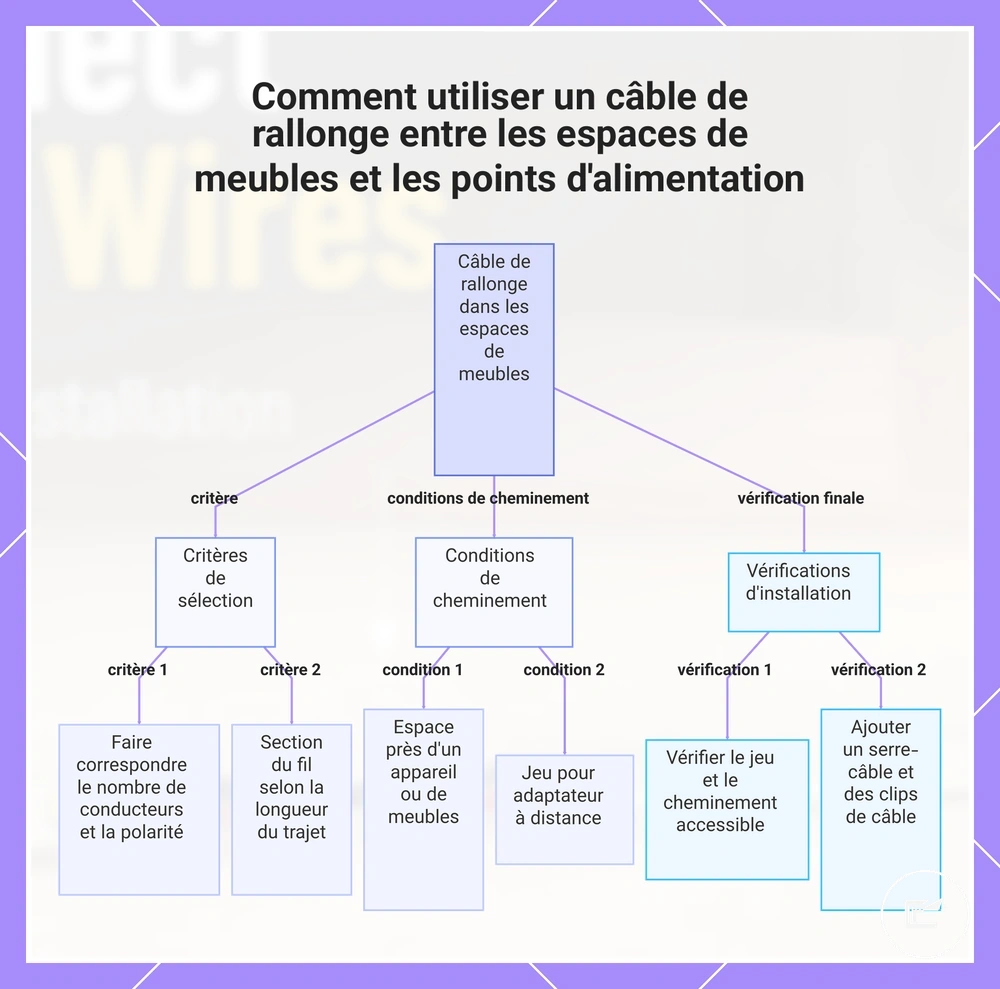

Utiliser un fil de rallonge entre les espaces de placards et les emplacements d'alimentation
Un fil de rallonge est utile lorsqu’un espace sépare deux segments ou lorsque le point d’alimentation est éloigné. Il évite de forcer le ruban autour d’un obstacle, mais il doit prolonger correctement les conducteurs du circuit et rester adapté à la longueur et au courant du trajet.
| Critère | Valeur ou condition à respecter | Conséquence pratique |
|---|---|---|
| Nombre de conducteurs | Doit correspondre aux canaux du ruban et du contrôleur | Évite de perdre ou de croiser un canal électrique |
| Polarité / ordre des canaux | Doit rester identique d’une extrémité à l’autre | Évite l’inversion de polarité ou des couleurs |
| Section du fil | À choisir selon le courant, la longueur du trajet et les recommandations du système | Une section insuffisante augmente la résistance et peut accentuer la chute de tension |
| Longueur | Assez longue pour le passage, avec un petit mou de service mais sans boucle inutile | Réduit la traction tout en gardant le trajet organisé |
| Cheminement | Accessible, non pincé et soutenu près des jonctions | Facilite l’inspection et limite les mouvements au niveau des connecteurs |
La chute de tension augmente lorsque la résistance totale du trajet ou le courant augmente ; c’est pourquoi une seule section de fil ne convient pas automatiquement à toutes les longueurs. Si le dimensionnement électrique est incertain, vérifiez les exigences du ruban, du contrôleur et de l’alimentation avant l’installation via la page de compatibilité des connecteurs et de l’alimentation.
Faire correspondre le fil de rallonge aux rubans monochromes, RGB, RGBW ou CCT
Le fil de rallonge doit prolonger la même architecture électrique que le ruban. Pour les rubans analogiques courants, le nombre de conducteurs donne un premier filtre, puis les marquages du ruban et du contrôleur déterminent la polarité et l’ordre réel des canaux.
| Type de ruban | Conducteurs courants | Correspondance à vérifier | Si la correspondance est erronée |
|---|---|---|---|
| Monochrome analogique | 2 conducteurs | Polarité + / − et largeur du ruban | Le circuit peut rester éteint ou fonctionner de façon intermittente |
| RGB analogique | Généralement 4 conducteurs | Commun et canaux R, G, B selon les marquages du ruban et du contrôleur | Les couleurs peuvent être inversées, absentes ou incorrectes |
| RGBW analogique | Généralement 5 conducteurs | Commun et canaux R, G, B, W selon les marquages | Le canal blanc ou les couleurs peuvent être mal affectés |
| CCT analogique | Généralement 3 conducteurs | Commun et canaux blanc chaud / blanc froid selon les marquages | Le réglage de température de couleur peut être inversé ou incomplet |
Ces nombres décrivent les configurations analogiques courantes, pas une règle universelle. Les rubans adressables ou certains systèmes propriétaires peuvent utiliser une architecture différente ; les marquages du ruban, du contrôleur et du connecteur restent prioritaires.
Gérer les transitions et les angles entre placards
Les transitions entre placards combinent souvent plusieurs contraintes : distance à franchir, bord intérieur, ouverture de passage et accès futur. Traitez chaque transition comme un choix de trajet avant de sélectionner le connecteur.
Espace droit entre deux meublesUtilisez une liaison ruban-à-fil et un fil de rallonge compatible, soutenu de part et d’autre de l’espace.
Coin intérieurUtilisez un connecteur d’angle ou une courte liaison flexible si le ruban se soulève lorsqu’on tente de le plier.
Passage à travers une paroi de meubleLe passage doit avoir un dégagement suffisant et ne pas pincer le câble ; gardez les jonctions accessibles de chaque côté.
Zone sujette aux mouvementsAjoutez un soulagement de traction et fixez le câble avant le point de connexion.
Utiliser des connecteurs d'angle pour les bords intérieurs et les changements d'angle
Un connecteur d’angle devient utile lorsque le rayon de virage disponible impose au ruban une contrainte visible ou mécanique. Le connecteur doit toutefois conserver la même largeur, la même polarité et le même ordre de canaux que le ruban.
- Présentez les deux segments à plat sur leurs surfaces de montage et vérifiez qu’ils atteignent le connecteur sans tension.
- Alignez les plages de cuivre de chaque segment avec les contacts du connecteur d’angle.
- Vérifiez la polarité et les canaux avant de verrouiller les deux côtés.
- Fixez le câble ou les segments à proximité afin que le poids et les mouvements du trajet ne sollicitent pas la jonction.
Ne forcez pas un rayon de courbure non prévu par le ruban. Si le ruban se décolle, se vrille ou met la connexion en tension, une liaison flexible est généralement plus appropriée qu’un pli plus serré.

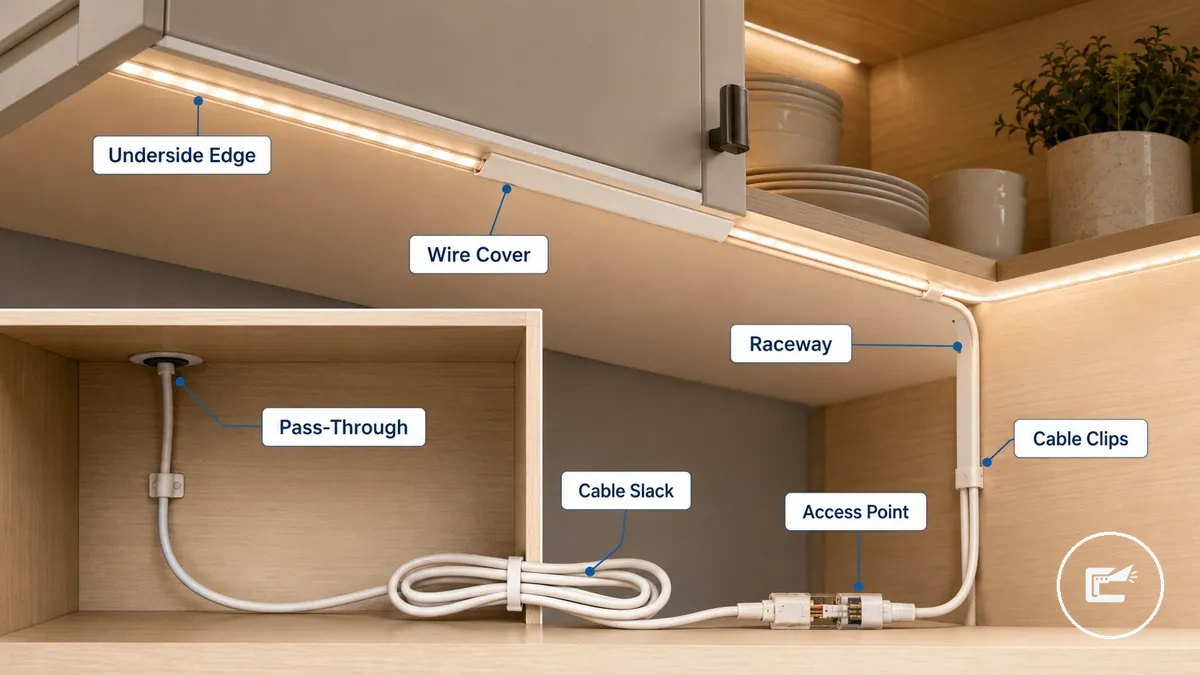

Cacher les fils de rubans LED sous et dans les placards
Cacher les fils consiste à réduire leur visibilité sans rendre le câblage impossible à inspecter. Le meilleur trajet suit une surface du placard qui masque naturellement le câble, puis utilise une goulotte, un cache-fil ou des clips lorsque le passage reste exposé.
| Trajet | Visibilité | Accès à conserver | Point de vigilance |
|---|---|---|---|
| Bord inférieur | Faible depuis une ligne de vue normale | Connecteurs et clips accessibles par dessous | Éviter qu’un câble dépasse du profil ou soit accroché |
| Dos du placard | Très faible si le dos reste dégagé | Prévoir un accès aux jonctions et au mou de service | Ne pas coincer le câble derrière un élément fixe |
| Coin intérieur | Faible | Garder le virage et les connecteurs inspectables | Éviter un pli serré ou une traction au coin |
| Goulotte / cache-fil | Contrôlée sur une surface visible | Choisir un modèle ouvrable ou démontable si une maintenance est probable | Ne pas utiliser la goulotte pour masquer une connexion déjà instable |
Caché ne signifie pas inaccessible. Une finition nette reste maintenable lorsque les connecteurs peuvent être inspectés, que le câble garde un peu de mou et qu’aucun point n’est pincé. Avant de refermer le trajet, consultez les vérifications de câblage sûr.
Acheminer les fils à travers le dos des placards, les bords et les espaces
Le dos, les coins et les bords du placard n’offrent pas le même compromis entre discrétion et accès. Choisissez le passage avant de fixer le câble, puis conservez du mou près des jonctions afin qu’une inspection n’arrache pas le connecteur.
- Dos du placard : bon trajet caché sur une surface longue ; gardez les jonctions accessibles et évitez de coincer le câble derrière un panneau fixe.
- Coin arrière : utile pour suivre une transition discrète ; soutenez le câble avant et après le virage pour limiter la traction.
- Bord latéral : facile à suivre verticalement ; fixez le fil assez près du bord pour le masquer sans le comprimer.
- Espace d’étagère : peut servir de passage entre compartiments si le dégagement est suffisant et si le câble ne gêne pas l’usage du meuble.
- Placard attenant : permet de déporter un trajet ou un point d’alimentation ; conservez un accès de service aux deux côtés de la transition.
- Espace près d’un appareil : n’utilisez cette zone que si le câble reste protégé, non chauffé, non pincé et accessible à l’inspection.
Si un perçage est nécessaire, vérifiez le dégagement et la construction du meuble avant de percer ; ne percez pas à l’aveugle dans une zone où un câble secteur, un tuyau ou une fixation structurelle pourrait se trouver.
Utiliser des goulottes, des cache-fils et des clips de câble pour une finition nette
Les goulottes, cache-fils et clips n’ont pas le même rôle : les deux premiers organisent ou masquent un trajet de surface, tandis que les clips servent surtout à immobiliser le câble. Le critère commun est de réduire les mouvements sans supprimer l’accès nécessaire à la maintenance.
| Accessoire | Rôle principal | Condition de choix |
|---|---|---|
| Goulotte | Regrouper et masquer un trajet de câbles en surface | Choisir un profil adapté au volume de câbles et garder l’ouverture accessible pour la maintenance |
| Cache-fil | Réduire la visibilité du câblage sur une surface exposée | Vérifier la tenue sur le matériau du placard et éviter d’emprisonner les connecteurs à inspecter |
| Clips de câble | Maintenir le fil en position et limiter les mouvements | Adapter la fixation au support ; les clips ne doivent ni pincer le câble ni tirer sur la connexion |
Pour un dessous de placard, une fixation adhésive peut convenir si la surface est propre et compatible avec l’adhésif ; une fixation mécanique n’est appropriée que si le support peut la recevoir sans dommage. Dans tous les cas, un accessoire de finition ne doit pas créer de traction ni pincer le fil.
Choisir des accessoires de raccordement adaptés au trajet
Les accessoires liés depuis cette page correspondent à plusieurs fonctions différentes. Sélectionnez d’abord la fonction nécessaire, puis vérifiez les caractéristiques de la fiche produit au moment de la consultation : aucune disponibilité, dimension de variante ou compatibilité actuelle ne doit être supposée à partir du seul nom du produit.
Critères à vérifier avant de choisir
- Connecteur ruban-à-ruban : largeur, type de ruban, nombre de contacts, polarité et ordre des canaux.

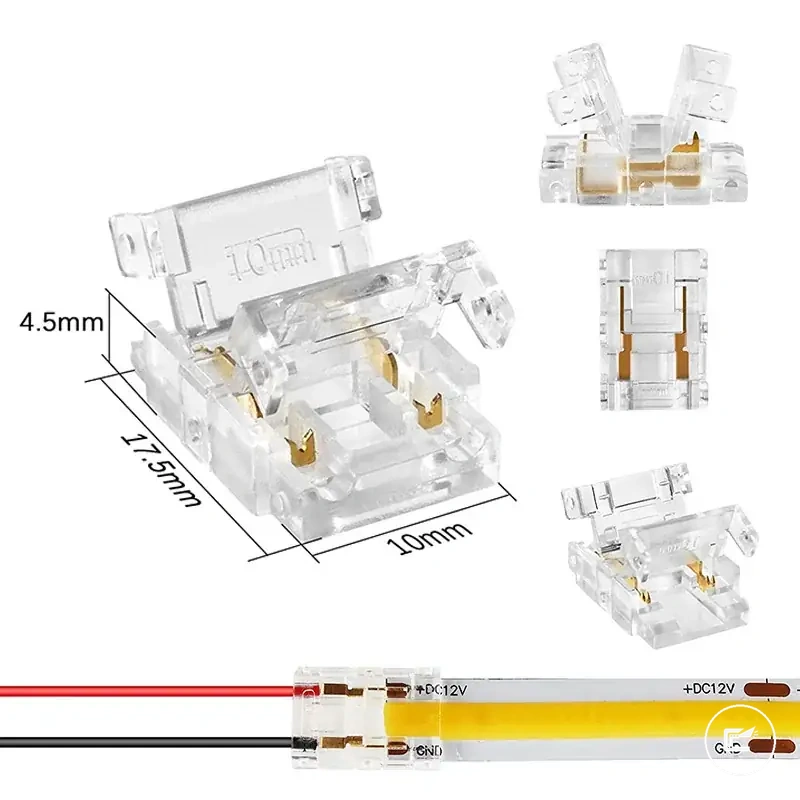

- Connecteur ruban-à-fil : mêmes critères, plus le nombre de conducteurs et la façon dont le fil sera soutenu.
- Connecteur ou rallonge DC : dimensions du connecteur, polarité, tension et courant admissibles doivent correspondre au système ; ce type de rallonge n’est pas automatiquement équivalent à un câble multicanal pour RGB, RGBW ou CCT.

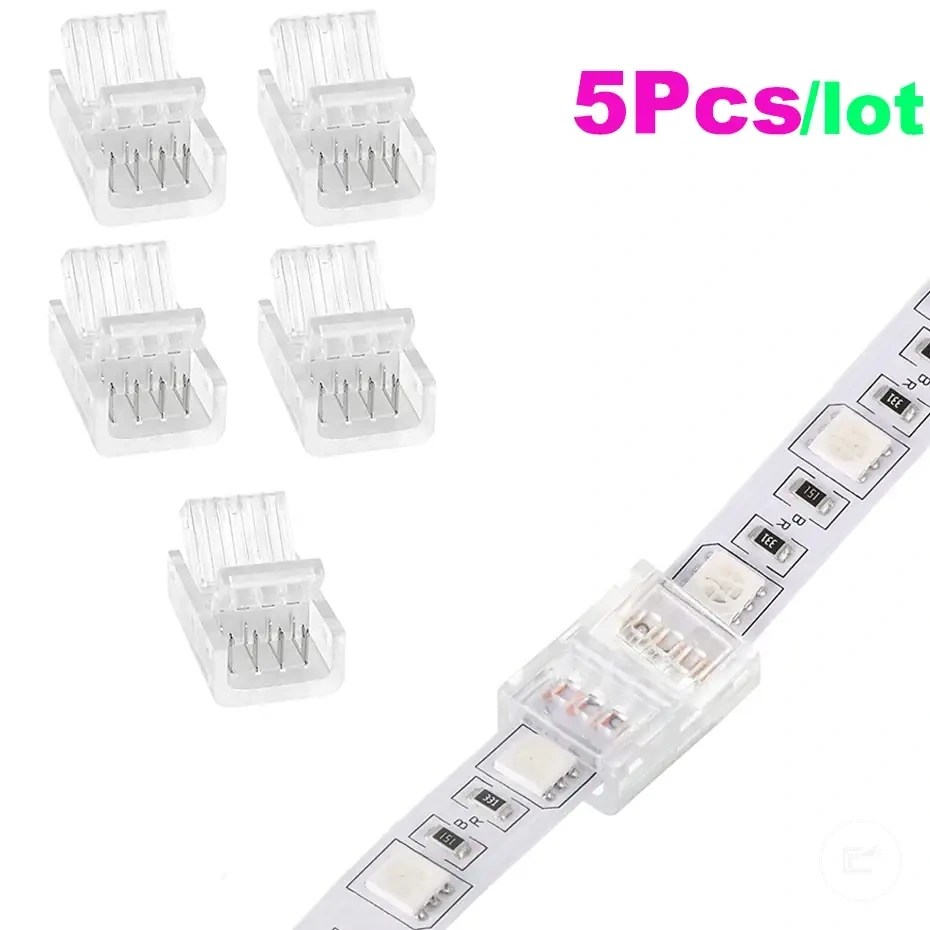

- Clips ou connecteurs protégés : vérifiez le type de protection réellement annoncé pour la variante et l’environnement d’installation ; le terme « étanche » d’un intitulé ne remplace pas cette vérification.
Les produits ci-dessous servent d’exemples pour comparer des formats de raccordement déjà présents sur la page. La compatibilité du ruban et du système doit être confirmée avant le choix du produit.
Si plusieurs options semblent convenir, privilégiez celle qui satisfait d’abord les critères techniques et d’accès du trajet. Un lien marchand est une étape de consultation, pas une garantie de compatibilité ou de disponibilité.
Vérifier le câblage avant la remise sous tension
Avant de remettre le système en service, contrôlez l’ensemble du trajet plutôt que chaque pièce isolément. Cette dernière vérification relie le point de coupe, les connecteurs, le fil de rallonge et la dissimulation dans une même chaîne.
- Chaque coupe se trouve sur un repère prévu et les plages de cuivre sont intactes.
- La largeur et le nombre de contacts des connecteurs correspondent au ruban.
- La polarité et l’ordre des canaux sont continus d’un segment à l’autre.
- Les clips sont complètement fermés et les connexions ne bougent pas sous une légère sollicitation.
- Le fil de rallonge possède les conducteurs nécessaires et sa section est adaptée au courant et à la longueur du trajet.
- Le câble est soutenu, non pincé et doté d’un soulagement de traction près des jonctions.
- Les goulottes, cache-fils ou panneaux de finition laissent les points importants accessibles à l’inspection.
- L’alimentation, le contrôleur et le type de ruban restent compatibles ; consultez la page de compatibilité si un doute subsiste.
Après cette vérification, testez le fonctionnement avant de refermer définitivement les éléments de finition. Si un segment ne s’allume pas ou si les couleurs ne correspondent pas, coupez à nouveau l’alimentation et contrôlez d’abord l’alignement des contacts, la polarité et l’ordre des canaux avant de remplacer des composants. Les vérifications de câblage sûr complètent ce contrôle final.
