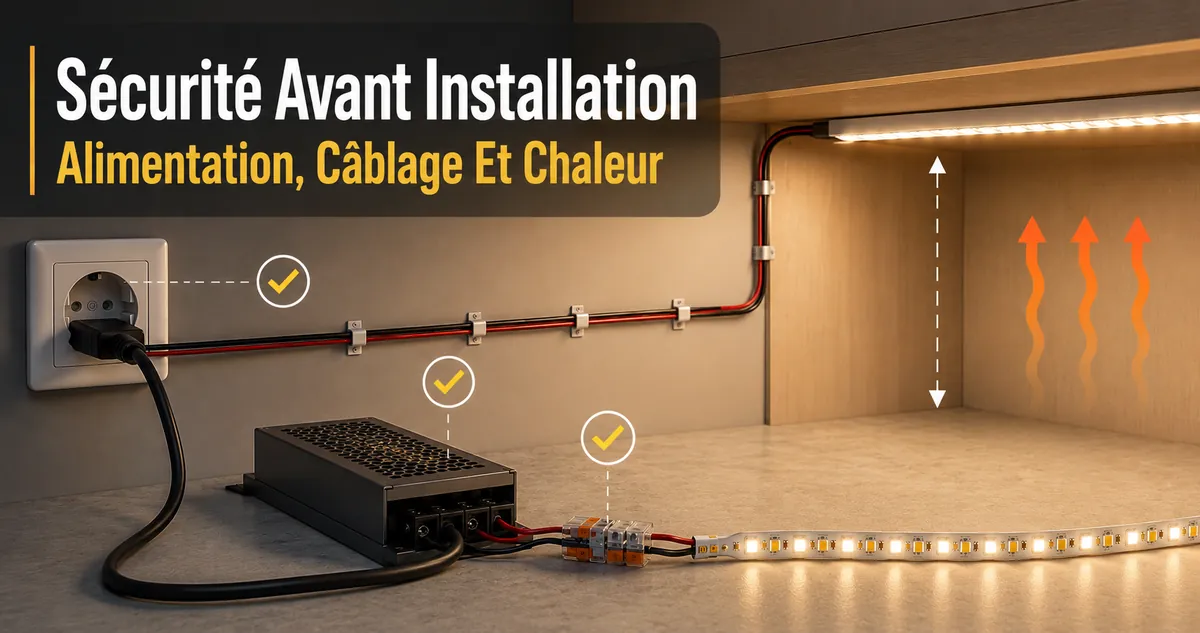

Sécurité des rubans LED et de l’éclairage de placards avant installation

Avant d’installer un ruban LED dans un placard, vérifiez que les tensions nominales du ruban, du contrôleur ou variateur et de l’alimentation sont compatibles, que l’alimentation supporte la charge calculée, et que le câblage, les connecteurs, le montage et la ventilation sont intacts et adaptés. Ne mettez pas l’installation sous tension en présence de conducteurs exposés, d’humidité, de surchauffe, d’odeur de brûlé, de connexions instables ou d’un câblage secteur incertain.

Vérificateur avant mise sous tension

Cochez uniquement les points que vous avez réellement vérifiés. Le résultat indique l’avancement de la vérification ; il ne certifie pas l’installation.

0 sur 7 vérifications confirmées. Ne mettez pas l’installation sous tension tant que les points applicables ne sont pas vérifiés.

Respectez toujours les caractéristiques et instructions des fabricants. Le câblage secteur, le câblage fixe ou une situation électrique incertaine relève d’un électricien qualifié.

La vérification porte sur l’ensemble du montage basse tension avant fixation ou dissimulation : ruban LED, alimentation (driver), contrôleur ou variateur, connecteurs, profilé, surface et cheminement des câbles. Procédez de la compatibilité électrique vers la charge, les connexions, le montage, la ventilation et l’humidité, puis effectuez un premier test contrôlé ; si le câblage secteur ou dissimulé est incertain, confiez cette partie à un électricien qualifié.

Quand l'éclairage par rubans LED et de placards est sûr

L’éclairage par rubans LED et de placards est généralement sûr lorsque les tensions nominales sont compatibles, que l’alimentation est dimensionnée pour la charge, que les connexions et l’isolation sont intactes, et que le montage reste stable, sec et ventilé. La sécurité dépend donc de l’état du système complet plutôt que du seul fait qu’il fonctionne en basse tension.

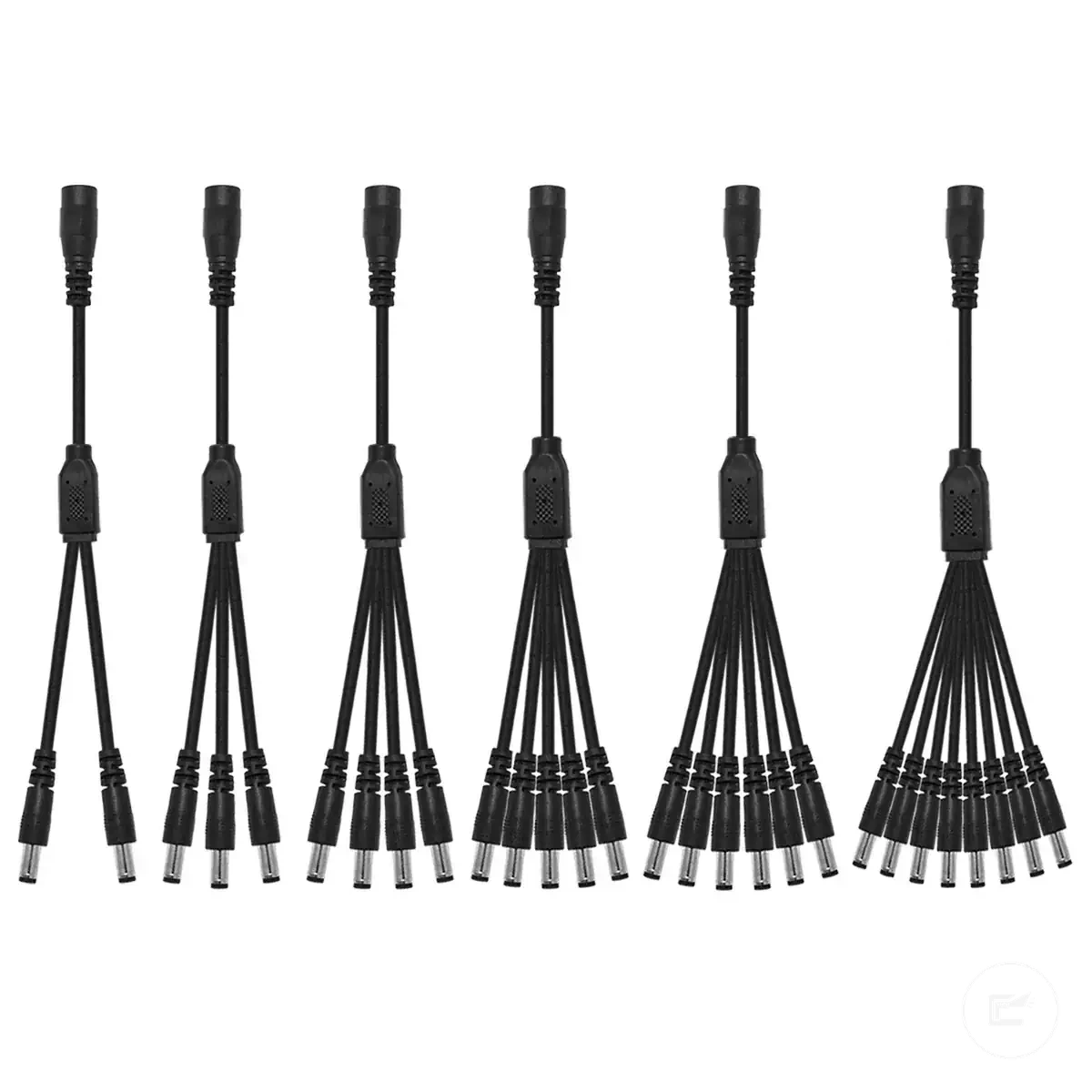

Dans ce contexte, les accessoires pour rubans LED et éclairage de placards soutiennent le système pendant l’utilisation normale. Chaque composant doit être compatible avec le circuit auquel il est raccordé, et les éléments exposés doivent rester adaptés à l’environnement du placard.

La basse tension limite certains risques par rapport au secteur, mais elle n’élimine ni la surchauffe, ni le court-circuit, ni les mauvais contacts. Un composant incompatible, endommagé, surchargé ou exposé à l’humidité peut rester dangereux même sur un circuit 12 V ou 24 V.

Utilisez cette liste comme contrôle local des conditions qui favorisent un fonctionnement sûr et des signes qui imposent une correction.

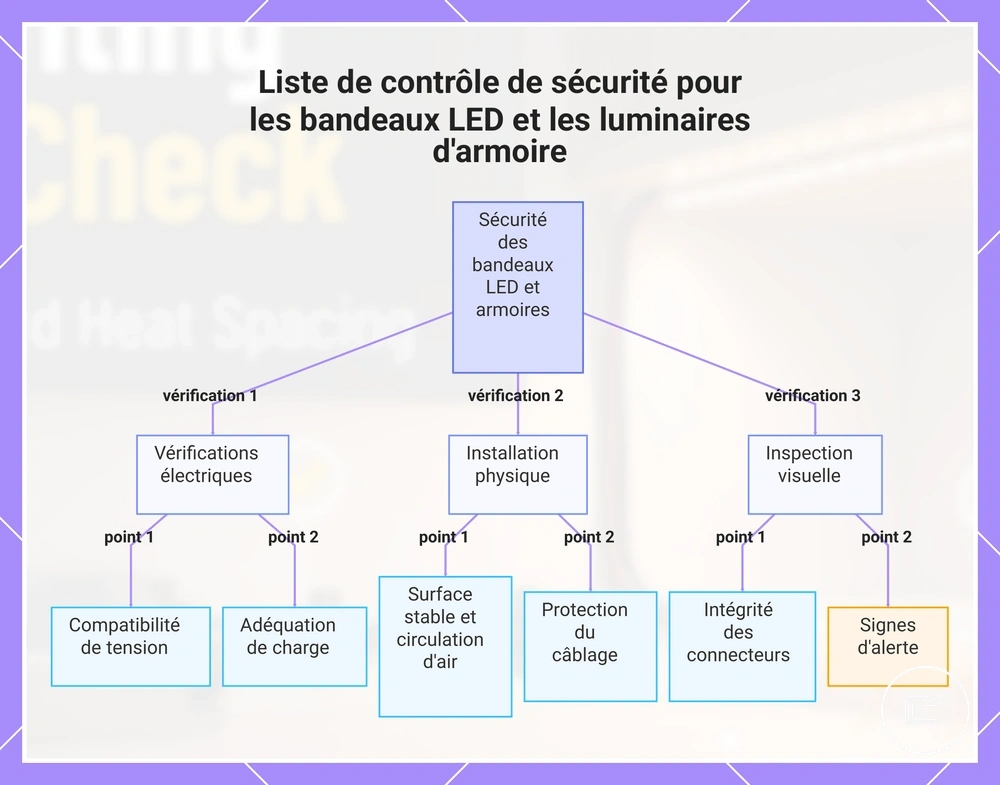

Ce graphique présente les principales vérifications et les signes d'alerte pour un fonctionnement sûr des rubans LED et des éclairages de placards.

Liste de contrôle de sécurité pour les rubans LED et les éclairages de placards

Vérifications des risques de feu et de surchauffe

Le risque de feu et de surchauffe augmente avec l’accumulation de chaleur, la surcharge, les mauvais contacts, les surfaces ou revêtements inadaptés, l’humidité et les composants endommagés. Ces facteurs ne signifient pas qu’un incendie se produira, mais ils justifient une correction avant une utilisation régulière.

Les sources de chaleur à vérifier comprennent une puissance linéique élevée du ruban LED, une charge électrique excessive, une ventilation limitée, des contacts exposés, une isolation endommagée ou une alimentation utilisée hors de ses limites nominales. Un profilé aluminium peut aider à évacuer la chaleur, tandis qu’un espace clos ou encombré peut la retenir ; l’humidité peut aussi favoriser corrosion, mauvais contact ou court-circuit.

Les vérifications des risques de feu et de surchauffe sont plus faciles à comprendre lorsque les principales sources de chaleur et les points de risque sont visibles. L'image ci-dessous étiquette les conditions liées à l'accumulation de chaleur, à l'enceinte, à la circulation d'air et à l'exposition des matériaux à proximité.

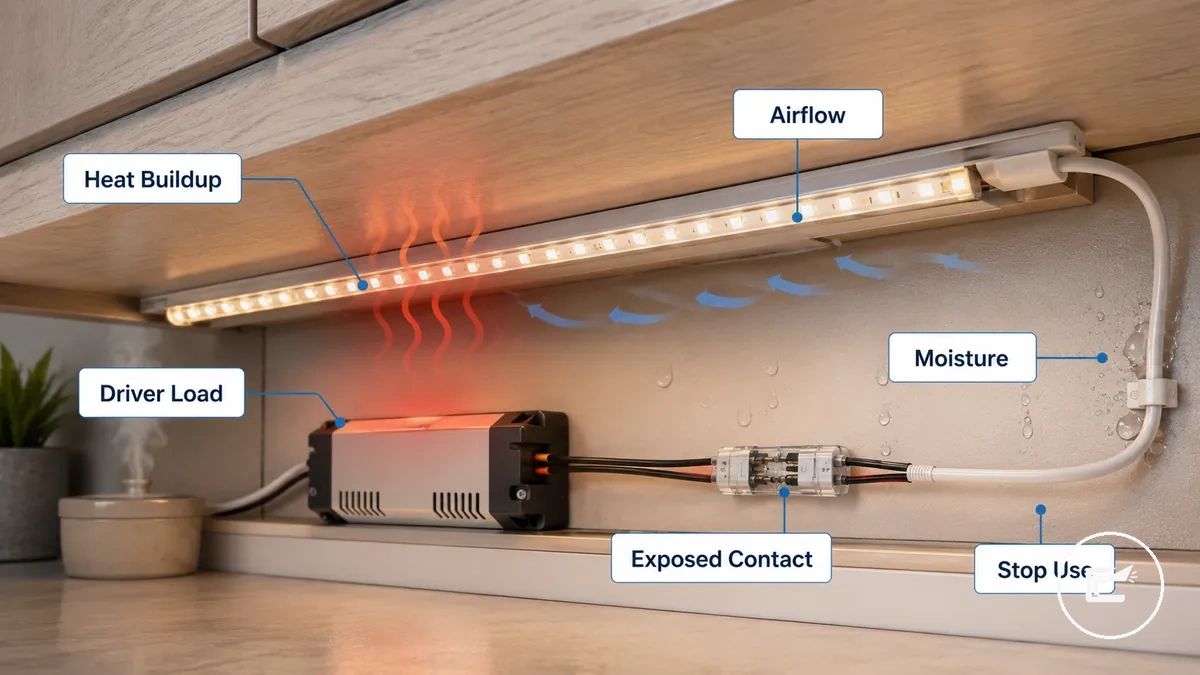

Vérifications des risques de feu et de surchauffe

Les vérifications des risques de feu et de surchauffe organisent les conditions qui augmentent la température ou le risque d'inflammation et aident à identifier les situations qui peuvent nécessiter une correction avant une utilisation continue.

Dissipation de chaleur et conditions de placard fermé

Dans un placard fermé, l’accumulation de chaleur augmente lorsque la ventilation diminue. Le risque dépend notamment de la puissance par mètre du ruban, de la durée de fonctionnement, du volume disponible, des objets proches, de l’espace d’air et de la surface de montage. Un profilé ou support en aluminium peut améliorer la dissipation lorsqu’il est correctement en contact avec le ruban, mais il ne compense pas une enceinte totalement obstruée.

La dissipation de chaleur et les conditions de placard fermé peuvent être vérifiées à l'aide de ces facteurs spécifiques à l'enceinte :

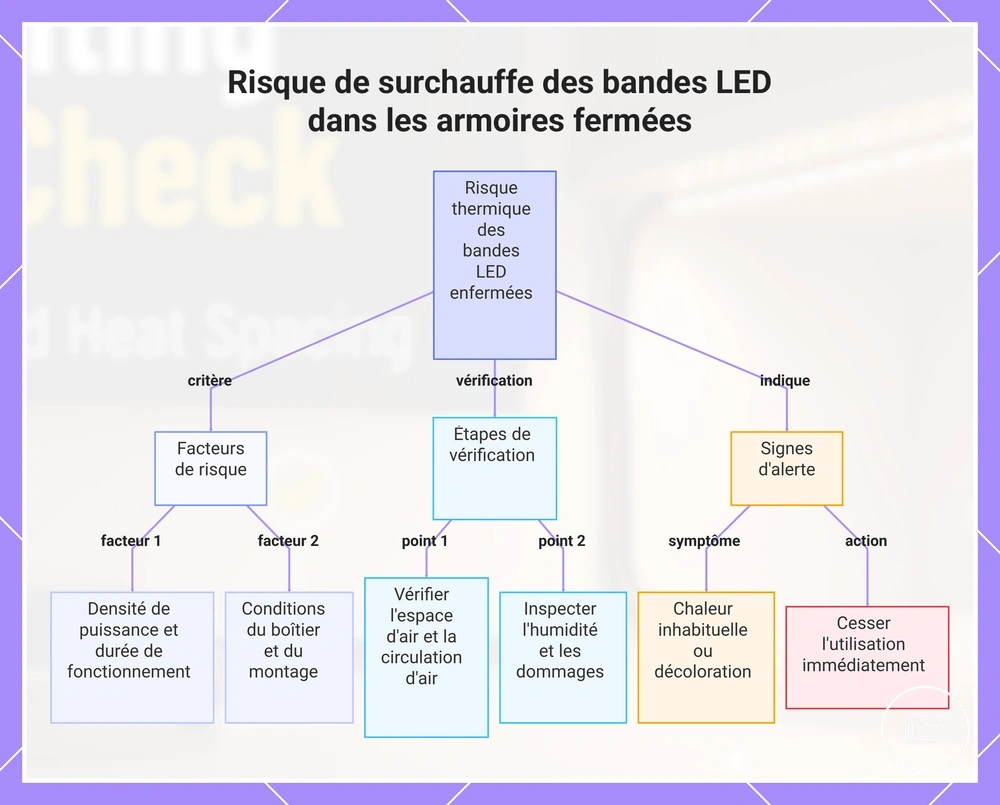

Ce graphique montre les principaux facteurs contribuant à l'accumulation de chaleur dans les rubans LED enfermées, les vérifications à effectuer et les signes d'alerte nécessitant une action immédiate.

Risque de surchauffe des rubans LED dans les armoires fermées

Surfaces inflammables, revêtements et exposition à l'humidité

Les surfaces, les revêtements et l’humidité peuvent modifier les conditions thermiques et électriques même si le ruban LED s’allume normalement. Dans une zone humide, l’indice de protection de chaque composant exposé doit être adapté à son emplacement ; un ruban protégé contre l’humidité ne rend pas automatiquement ses connecteurs, son câblage ou son alimentation adaptés à l’eau ou à la vapeur.

Séparez le contrôle par type d’exposition afin d’identifier rapidement ce qui doit être corrigé.

Surfaces, revêtements et humidité : contrôle local
Point de contrôleCe qu’il faut vérifier
Vérification de la surfaceExaminez le bois, le stratifié, le doublage en papier, le tissu et les matériaux similaires à proximité qui peuvent être exposés à une accumulation continue de chaleur.
Vérification du revêtementConfirmez que les rubans couverts ne sont pas obstrués par un film plastique, du tissu, des objets entreposés ou d'autres matériaux pouvant réduire la ventilation.
Vérification de l'adhésifInspectez le support adhésif pour détecter tout soulèvement, dommage ou mouvement qui pourrait modifier la position du ruban.
Vérification de l'humiditéRecherchez une exposition à la vapeur près des zones d'évier et des signes d'humidité autour du lieu d'installation.
Vérification des contactsInspectez les points de contact exposés, l'isolation endommagée ou les conditions pouvant contribuer à un court-circuit.
Vérification d'arrêt d'utilisationCessez l'utilisation si l'humidité atteint les contacts exposés ou si des dommages visibles créent une condition dangereuse.

Vérifications de sécurité de l'alimentation et de la basse tension

La sécurité de l’alimentation et de la basse tension dépend de la correspondance de tension, d’une puissance disponible suffisante, d’une intensité admissible adaptée, des protections prévues par l’équipement, de l’état de la prise et de la ventilation. La sortie de l’alimentation doit correspondre à la tension nominale du ruban, et la charge connectée doit rester dans les limites nominales des composants.

Vérifiez l’alimentation, la prise et le circuit basse tension comme un système connecté. Une mauvaise tension peut endommager des composants ; une alimentation sous-dimensionnée, un driver mal ventilé, ou un câble trop long ou trop fin peut favoriser instabilité, chute de tension ou échauffement selon le courant et la configuration. Les contacts exposés, l’humidité et l’isolation endommagée imposent une correction avant remise sous tension.

Les vérifications de sécurité de l'alimentation et de la basse tension organisent les principaux attributs électriques par condition requise et risque potentiel. Examiner la compatibilité de l'alimentation peut aider à vérifier si les valeurs nominales connectées et les conditions d'utilisation sont alignées avant une utilisation régulière.

Les vérifications de sécurité de l'alimentation et de la basse tension sont plus faciles à examiner lorsque la tension, la puissance, le driver, la prise de courant et les points de contrôle de protection sont étiquetés visuellement. L'image ci-dessous met en évidence les principales conditions qui doivent être vérifiées avant de poursuivre l'utilisation.

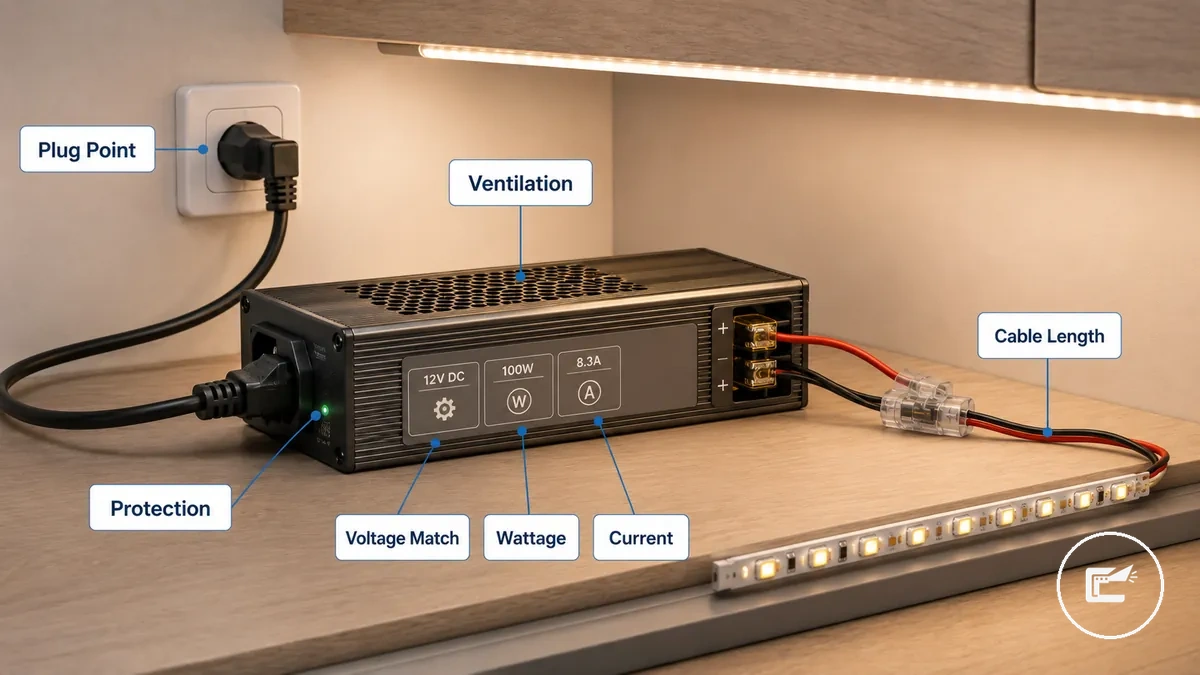

Vérifications sécurité alimentation basse tension
Alimentation et basse tension : attribut, condition requise et conséquence
Attribut Condition requise Risque si ignoré
Tension Correspond à la valeur nominale du système d'éclairage Fonctionnement dangereux ou défaillance du composant
Capacité en watts Prend en charge la charge connectée Surchauffe ou performances instables
Intensité nominale Supérieure ou égale au courant prévu, dans les limites de chaque composant Échauffement, surcharge ou fonctionnement instable
Dispositifs de protection Présents et non endommagés Protection réduite en cas de défauts
Marquages et spécifications Lisibles et cohérents avec l’usage prévu Compatibilité ou limites impossibles à vérifier correctement
Prise de courant Sèche, sécurisée et exempte de dommages Condition dangereuse ou fonctionnement intermittent
Ventilation Permet la circulation d'air autour du driver ou de l'alimentation Accumulation de chaleur et surchauffe possible
Longueur du câble Section et longueur adaptées au courant et à la chute de tension acceptable Chute de tension, échauffement ou performances instables

Les alimentations à brancher peuvent souvent être vérifiées visuellement pour détecter des câbles endommagés, des points de contact exposés, de l'humidité ou des connexions desserrées. Cessez l'utilisation si des dommages visibles, une chaleur inhabituelle ou des signes de court-circuit sont présents. Les installations câblées en dur ou les conditions électriques floues doivent être évaluées par un électricien qualifié plutôt que d'être traitées comme une vérification de routine par l'utilisateur.

Correspondance de tension 12V et 24V

La compatibilité du ruban LED, de l’alimentation et des commandes dépend d’abord de leur tension nominale. Un ruban 12 V doit recevoir une alimentation 12 V compatible ; un ruban 24 V doit recevoir une alimentation 24 V compatible. Le contrôleur ou variateur doit accepter la tension du système. Un connecteur passif se choisit surtout selon la géométrie des contacts, la polarité et l’intensité admissible, ainsi que sa tension nominale lorsqu’elle est spécifiée.

Comparez l’étiquette du ruban, la sortie de l’alimentation, la plage nominale du contrôleur ou variateur, puis la capacité des connecteurs et du câblage. Ne mélangez pas 12 V et 24 V dans un même circuit sauf si un composant est explicitement conçu pour effectuer cette conversion.

Compatibilité électrique pour systèmes 12 V et 24 V
Point de contrôle Correspondance requise
Étiquette du ruban LED 12V vers 12V ou 24V vers 24V
Sortie de l'alimentation Correspond à la tension du ruban
Spécifications du contrôleur La plage nominale inclut la tension du système
Spécifications du variateur La plage nominale inclut la tension et le courant du système
Spécifications du connecteur Contacts, polarité et intensité admissible adaptés au ruban
Câble de rallonge Section et longueur adaptées au courant et à la chute de tension

Charge en watts, intensité nominale et marge de sécurité

La charge dépend de la longueur du ruban et de sa puissance par mètre. Puissance totale = longueur × puissance par mètre ; à tension constante, le courant correspondant est approximativement I = P / V. Comparez ensuite ces valeurs aux limites nominales de l’alimentation, du contrôleur ou variateur, des connecteurs et du câblage. La réserve à conserver doit suivre les instructions du fabricant plutôt qu’un pourcentage universel.

Exemple de relation : un ruban de 5 m à 10 W/m demande 50 W. À 12 V, cela représente environ 4,2 A ; à 24 V, environ 2,1 A, avant toute réserve recommandée par le fabricant.

Appliquez le calcul dans cet ordre avant de choisir ou de valider l’alimentation.

  1. Mesurez la longueur du ruban.
  2. Identifiez les watts par mètre à partir des spécifications du ruban.
  3. Calculez la puissance totale : longueur du ruban × watts par mètre.
  4. Comparez la puissance totale avec la capacité du driver et l'intensité nominale.
  5. Appliquez la réserve ou le déclassement indiqué par le fabricant pour l’alimentation et les composants concernés.

Drivers protégés et prises de courant sûres

Les drivers protégés et les prises de courant sûres réduisent le risque lorsqu'ils sont secs, ventilés, non endommagés et adaptés à la charge connectée. Un driver protégé peut aider à réduire le risque de surcharge ou de court-circuit lorsque ses dispositifs de protection sont intacts, tandis qu'une prise sécurisée aide à réduire les risques de contact desserré, de surchauffe et de cordon endommagé. Les pièces d'alimentation endommagées ou mal ventilées ne doivent pas être utilisées.

Le driver et la prise doivent être vérifiés comme des points de contrôle de sécurité distincts avant une utilisation continue :

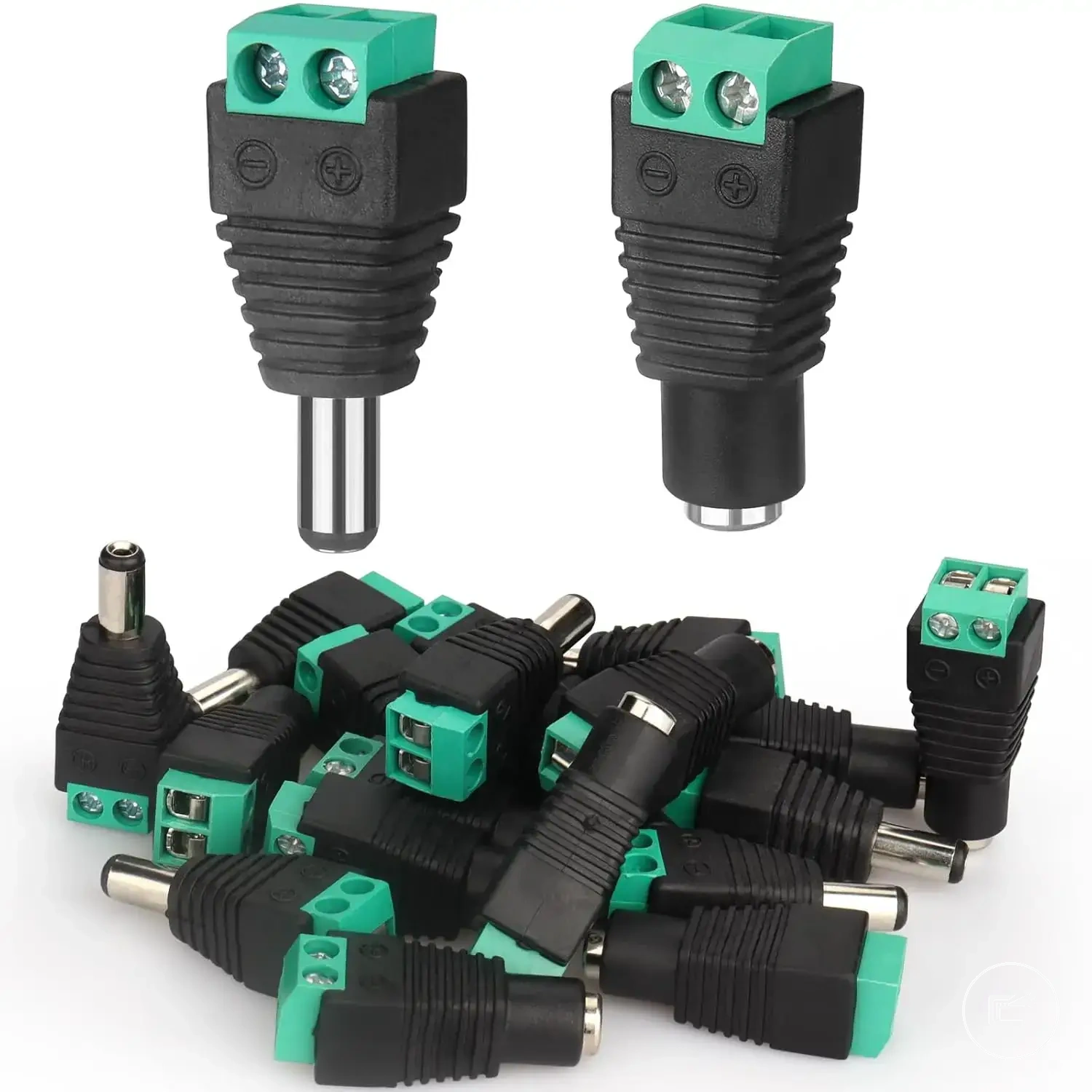

Vérifications de sécurité du câblage et des connecteurs

La sécurité du câblage et des connecteurs dépend d'un contact propre, d'une polarité correcte, d'une isolation intacte, d'un cheminement sécurisé et d'une protection contre les contraintes ou les points de pincement. Les contacts exposés et les connecteurs desserrés nécessitent une attention avant utilisation car ils peuvent contribuer à des scintillements, des courts-circuits, une surchauffe ou une défaillance des composants. Un câblage sûr dépend à la fois de la qualité du contact électrique et de la protection physique du câble.

Les vérifications de sécurité du câblage et des connecteurs identifient les conditions de contact et de cheminement qui peuvent créer un risque. L'image ci-dessous étiquette les contacts des connecteurs, la polarité, l'isolation, le cheminement des câbles et les zones à risque de pincement qui doivent être inspectées avant une utilisation continue.

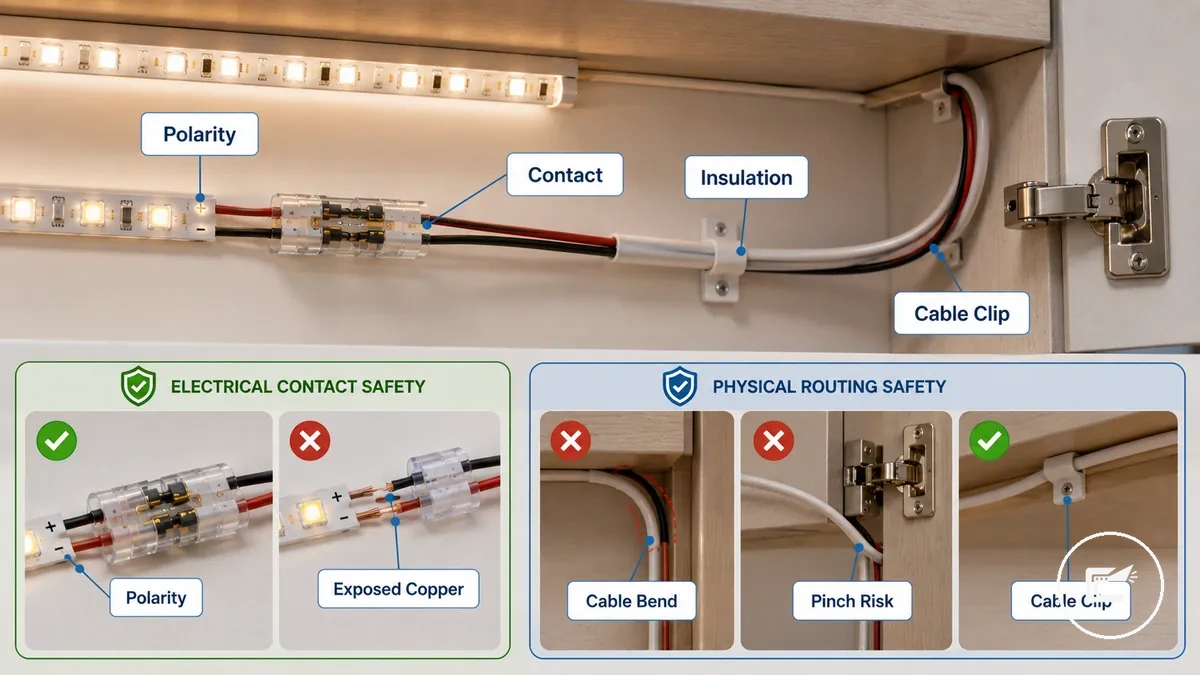

Vérifications de sécurité du câblage et des connecteurs

Séparez le contrôle électrique du contrôle mécanique : la polarité et les contacts doivent être corrects, l’isolation doit couvrir les conducteurs, et l’intensité admissible des câbles et connecteurs doit convenir au courant prévu. Un contact peut fonctionner au premier test puis se dégrader s’il est tiré, plié, pincé ou exposé à l’humidité.

Les vérifications de sécurité du câblage et des connecteurs organisent les principaux points d'inspection qui aident à identifier les problèmes de contact et de cheminement avant une utilisation continue.

Pour des conseils plus détaillés sur le cheminement et la gestion des câbles, consultez câblage et connexions sûrs.

Risques liés au calibre du fil, à l'isolation et aux contacts exposés

La section du conducteur se choisit selon le courant, la longueur du trajet, la chute de tension acceptable et les conditions de pose ; elle ne se déduit pas de la seule tension 12 V ou 24 V. L’isolation doit rester intacte et les conducteurs ne doivent pas être accessibles. Du cuivre exposé, une borne desserrée ou un connecteur mal ajusté peut favoriser court-circuit, échauffement ou fonctionnement intermittent, surtout en présence d’humidité.

Les risques liés au calibre du fil, à l'isolation et aux contacts exposés peuvent être vérifiés via ces points d'inspection locaux :

Cheminement des câbles, soulagement des contraintes et points de pincement

Le cheminement des câbles commence par un trajet qui réduit la tension, le frottement, le pincement par les portes du placard et les tirages accidentels après le montage. Le cheminement doit maintenir le câble soutenu le long d'une surface stable, tandis que les clips et le soulagement des contraintes aident à réduire les mouvements aux points de connexion. Un trajet de câble qui semble sûr lorsqu'une porte de placard est ouverte peut devenir dangereux après des mouvements répétés de la porte ou du tiroir. Le placement du câble avec support adhésif doit être vérifié car les conditions de support peuvent changer avec le temps.

Le cheminement des câbles, le soulagement des contraintes et les points de pincement peuvent être vérifiés avec cette liste de contrôle du cheminement qui examine les mouvements du câble et les points de pression :

Vérifications du montage et de la circulation d'air sous les placards

Les vérifications du montage et de la circulation d'air sous les placards aident à réduire les risques liés à l'accumulation de chaleur, à un placement instable, à une ventilation obstruée et à un contact avec des matériaux dangereux. Une surface de montage stable et une circulation d'air adéquate peuvent aider à limiter la surchauffe, tandis qu'une mauvaise adhésion ou une ventilation restreinte peut augmenter le risque de décollement ou créer une condition dangereuse. Les installations sous les placards doivent être vérifiées car la disposition du placard, l'enceinte et l'état de la surface peuvent affecter à la fois le support et la gestion de la chaleur.

L'état de la surface de montage, le support du profilé, l'espacement des clips et les espaces d'air agissent ensemble pour influencer la stabilité et la ventilation. Une surface propre et résistante à la chaleur peut améliorer l'adhésion, tandis que l'humidité, la graisse ou les surfaces endommagées peuvent réduire le support avec le temps. Dans les cuisines sous les placards, la vapeur, la graisse et les conditions d'enceinte peuvent affecter l'adhésion et la circulation d'air, en particulier lorsque les profilés, les clips ou les objets à proximité limitent la ventilation autour de l'éclairage.

Les vérifications du montage et de la circulation d'air sous les placards organisent les surfaces, les profilés, les clips et les espaces d'air selon leur effet sur la sécurité.

Montage sous placard : condition sûre et facteur de risque
Condition Favorise un fonctionnement sûr Peut augmenter le risque
Surface de montage Propre, stable et adaptée à l'adhésion Surface sale, grasse, humide ou endommagée
Résistance à la chaleur La surface reste adaptée près de la chaleur de fonctionnement normale Contact avec un matériau dangereux ou risque d'incendie
Support du profilé Fournit un support stable et un espacement Placement desserré ou instable
Espacement des clips Favorise un montage uniforme Mouvement ou sections qui tombent
Espace d'air Permet la ventilation autour de l'éclairage Circulation d'air obstruée et accumulation de chaleur
Obstructions à proximité Espace ouvert autour de l'installation Espace clos, objets entreposés ou ventilation restreinte

La circulation d'air obstruée et le montage instable doivent être corrigés avant une utilisation continue. Si les matériaux de montage sont endommagés, si la ventilation est restreinte ou si des points de contact exposés apparaissent après un mouvement ou un décollement, cessez l'utilisation et inspectez l'installation. Pour des conseils généraux sur le placement, consultez les étapes d'installation.

Profilés aluminium et support de dissipation thermique

Un profilé aluminium peut améliorer la dissipation thermique et la stabilité mécanique lorsqu’il est correctement dimensionné et en contact avec le dos du ruban. Il ne constitue pas une protection automatique : son effet dépend du contact thermique, de la circulation d’air, du montage et de l’espace disponible autour du profilé et du diffuseur.

Évaluez le profilé selon les attributs qui influencent réellement la stabilité et le transfert thermique.

Profilé aluminium : attributs de montage et de dissipation
AttributCondition à vérifier
Matériau et contactAluminium en contact stable avec le dos du ruban, sans espace qui empêche le transfert thermique.
Largeur et profondeurLe ruban et le diffuseur s’insèrent sans pression, pli ni mauvais contact.
DiffuseurIl se fixe correctement sans transformer l’ensemble en enceinte thermique obstruée.
MontageLe profilé reste fixé à une surface stable et adaptée.
Circulation d’airLes ouvertures et l’espace autour du profilé restent dégagés autant que la conception le permet.
État du rubanLe dos du ruban reste correctement appliqué au profilé, sans décollement qui dégrade le contact thermique.

Surfaces adhésives, clips pour câbles et placement stable

Un placement stable commence par un montage sécurisé, un cheminement fiable et un soutien mécanique qui aide à empêcher les rubans ou les fils de s'affaisser, de se détacher ou d'entrer en contact avec des surfaces dangereuses. L'état de la surface adhésive, les clips pour câbles et la stabilité du placement doivent être vérifiés car les performances du support peuvent varier selon la texture de la surface, la propreté, l'exposition à la chaleur et les mouvements du placard. Un placement desserré ou affaissé doit être corrigé avant utilisation car des câbles qui se déplacent peuvent créer un point de pincement, réduire le soulagement des contraintes ou placer le câblage contre des surfaces inadaptées.

Les surfaces adhésives, les clips pour câbles et le placement stable dépendent de la préparation de la surface et du soutien mécanique :

Vérifications de préparation à l'installation avant la mise sous tension

Les vérifications de préparation à l'installation avant la mise sous tension confirment que le système d'éclairage est prêt pour un premier test contrôlé, uniquement après que la compatibilité, la chaleur, le câblage et les conditions de montage ont été vérifiés. La préparation dépend de l'adéquation des composants, des connexions sécurisées, du placement stable et de l'absence de conditions exposées, desserrées, humides ou instables qui doivent être corrigées avant la mise sous tension.

Les vérifications de préparation à l'installation avant la mise sous tension organisent la vérification finale avant mise sous tension dans un ordre sûr.

  1. Confirmez l'adéquation des composants avant le raccordement.
  2. Examinez la disposition prévue et vérifiez que toutes les pièces correspondent à l'installation prévue.
  3. Vérifiez que les points de coupe du ruban suivent le plan de connexion prévu.
  4. Vérifiez que les extrémités bouchonnées sont présentes là où les extrémités exposées du ruban nécessitent une protection.
  5. Inspectez l'enfichage du connecteur et confirmez que les connexions restent sécurisées.
  6. Examinez le trajet du câble pour détecter les contraintes, les mouvements ou les problèmes de contact potentiels.
  7. Confirmez la stabilité du montage et corrigez tout placement desserré ou affaissé.
  8. Vérifiez que l'installation est dans un état sec avant la mise sous tension.
  9. Assurez-vous qu'un point de coupure reste accessible pendant le premier test.

Un système d'éclairage qui satisfait à ces critères de préparation peut réduire la probabilité de problèmes liés à des conditions incompatibles, exposées, desserrées, humides ou instables. Si un point de vérification reste non résolu, interrompez la vérification avant mise sous tension et corrigez la condition avant de continuer. Cela permet de garder la première mise sous tension contrôlée plutôt que de la traiter comme une étape de dépannage.

Des accessoires de sécurité adaptés peuvent soutenir cette liste de vérification une fois les critères de préparation compris et vérifiés. Les accessoires doivent être considérés comme des mesures de soutien plutôt que comme des remplacements de la vérification finale.

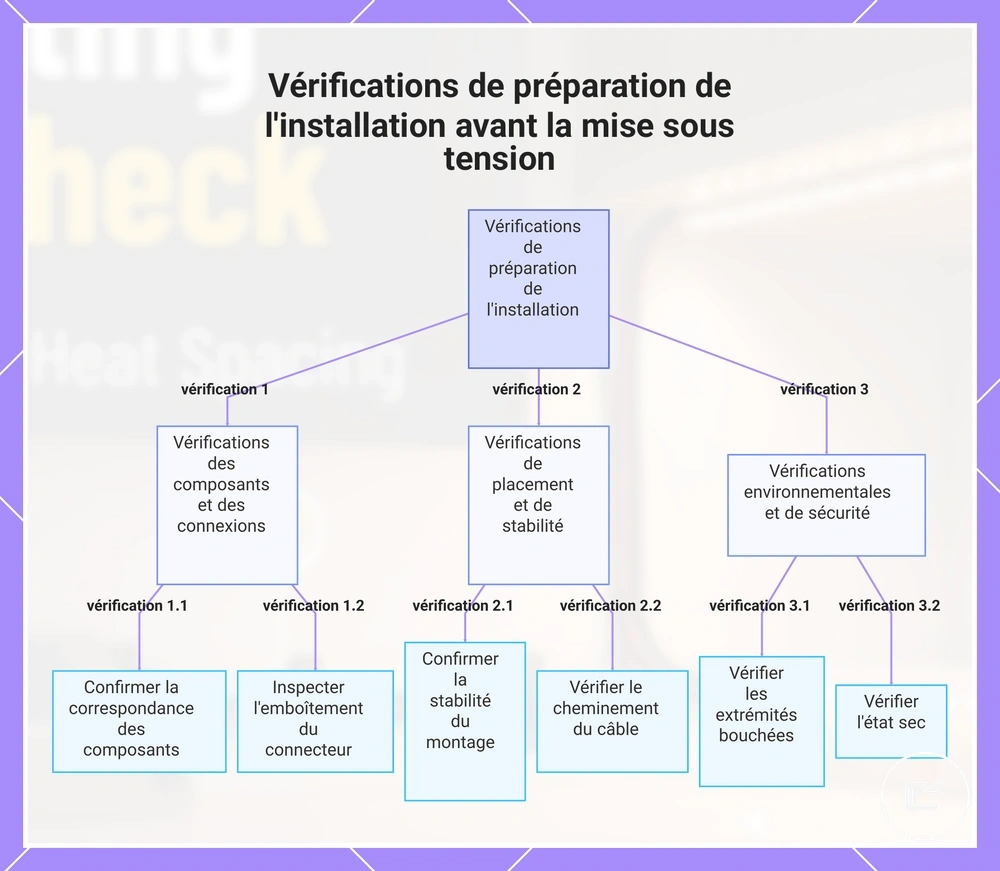

Ce graphique présente les vérifications clés à effectuer avant la mise sous tension d'une installation d'éclairage, organisées par composant, emplacement et conditions environnementales.

Vérifications de préparation de l'installation avant la mise sous tension

Vérifications de la compatibilité des composants et de la disposition prévue

Avant le montage permanent, vérifiez que le ruban, l’alimentation, le contrôleur ou variateur, les connecteurs, le profilé et les câbles sont compatibles entre eux et avec la disposition prévue. La tension du système doit rester cohérente, tandis que les connecteurs et câbles doivent aussi convenir aux contacts, à la polarité, au courant et au trajet mécanique.

Cette matrice relie chaque élément à la condition de compatibilité à vérifier avant coupe, collage ou mise sous tension.

Compatibilité des composants et de la disposition
ÉlémentCondition avant montage
Ruban + alimentationLa sortie de l’alimentation correspond à la tension nominale du ruban et sa capacité couvre la charge.
Contrôleur / variateurSa plage nominale accepte la tension et le courant prévus.
ConnecteursLa géométrie des contacts, la polarité et l’intensité admissible conviennent au ruban.
Profilé + diffuseurLe ruban et le diffuseur s’insèrent sans pression ni déformation.
Portée du câbleLa longueur et la section conviennent au courant prévu sans traction sur les connecteurs.
Coins et courburesLe rayon de courbure respecte les limites du ruban et du câble, sans pli forcé.
Coupure accessibleUn interrupteur ou moyen de coupure reste accessible pendant le premier test contrôlé.

Extrémités coupées, embouts de protection et morceaux de ruban inutilisés

Les extrémités coupées restent des points de contact tant qu’elles ne sont pas correctement isolées, protégées par un embout approprié ou retirées du circuit. Aucun plot cuivre inutilisé ne doit rester accessible lorsqu’il peut toucher un conducteur, un objet métallique ou de l’humidité.

Vérifiez séparément la coupe, la protection des contacts et le stockage des fragments inutilisés.

Limites de fonctionnement sûr après installation

Après installation, la durée acceptable de fonctionnement dépend de la conception du ruban, de l’alimentation, de la charge, de la température, de la ventilation et de l’état des composants. N’utilisez pas une durée universelle comme preuve de sécurité : respectez les limites du fabricant et réévaluez l’installation si la chaleur, le bruit, la lumière ou l’état matériel change.

Utilisez les conditions ci-dessous pour décider s’il faut poursuivre, inspecter ou arrêter.

Fonctionnement après installation : condition et action
ConditionAction de contrôle
Durée de fonctionnement du ruban LED et utilisation continuecontinuer l'utilisation lorsque les conditions d'utilisation restent stables ; inspecter si la chaleur augmente ou si les performances changent.
Sensation de température et chaleurinspecter l'installation si les surfaces deviennent anormalement chaudes ou si une accumulation de chaleur apparaît à l'intérieur d'une enceinte.
Ventilation du drivercontinuer l'utilisation lorsque les ouvertures de ventilation restent dégagées ; inspecter si la circulation d'air devient restreinte.
Comportement du variateurinspecter si la gradation devient incohérente ou provoque des scintillements inattendus.
Enceinte du placardexaminer les conditions d'utilisation lorsque les espaces clos peuvent réduire la ventilation autour du système d'éclairage.
Décoloration ou odeurcouper l'alimentation et inspecter si une décoloration, une odeur inhabituelle ou des changements matériels visibles apparaissent.
Scintillementinspecter les connexions et les conditions d'utilisation si un scintillement apparaît après un fonctionnement normal.
Mouvement du cordoninspecter et sécuriser le cheminement du câble si les cordons se déplacent, se desserrent ou se déplacent vers des zones à risque de contact.

Les signes d'alerte visibles doivent déclencher une inspection ou une décision d'arrêt plutôt qu'une utilisation continue. La décoloration, une odeur inhabituelle, un scintillement persistant, une ventilation restreinte ou une chaleur inattendue peuvent indiquer des conditions qui nécessitent une attention. L'accès à l'interrupteur doit rester disponible afin que l'alimentation puisse être déconnectée rapidement lorsqu'un signe d'alerte apparaît. L'utilisation continue dépend des conditions d'utilisation, de la charge, de la ventilation et de l'état des composants.

Les choix d'accessoires peuvent soutenir les limites de fonctionnement sûr lorsqu'ils correspondent aux exigences d'installation et aux conditions d'utilisation. Pour des conseils d'entretien plus larges après l'installation, consultez entretien à long terme.

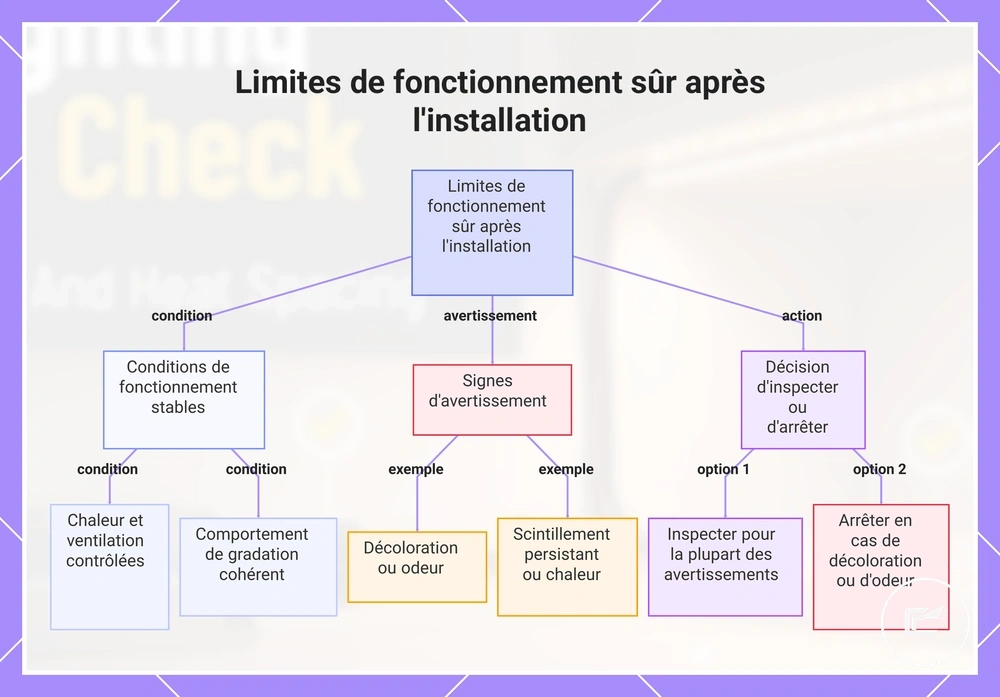

Ce graphique montre les conditions qui permettent un fonctionnement sûr continu et les signes d'avertissement qui nécessitent une inspection ou un arrêt après l'installation de rubans LED.

Limites de fonctionnement sûr après l'installation

Laisser les rubans LED allumés toute la nuit ou en continu

Laisser un ruban LED allumé toute la nuit ou en continu n’est acceptable que si le produit est prévu pour cette durée d’utilisation et si l’alimentation, la charge, le montage et la ventilation restent dans leurs limites. Un fonctionnement prolongé devient plus préoccupant lorsque l’alimentation est surchargée, la chaleur s’accumule, la ventilation est bloquée, l’humidité est présente ou un composant est endommagé.

Laisser les rubans LED allumés toute la nuit ou en continu doit dépendre de ces conditions d'utilisation prolongée :

Premiers signes de surchauffe, de décoloration ou d'usure

Une chaleur inhabituelle, une décoloration, un scintillement, un bourdonnement ou un fonctionnement intermittent peut signaler un problème thermique, électrique ou mécanique. Un symptôme n’identifie pas à lui seul la cause ; il indique surtout s’il faut inspecter ou couper l’alimentation avant de poursuivre.

Le tableau relie chaque signe visible ou perceptible à l’action minimale à entreprendre.

Signes d’alerte : interprétation et action
SigneAction
Chaleur inhabituelleinspectez l'installation si une chaleur anormale se développe pendant un fonctionnement normal.
Driver chaudvérifiez les conditions d'utilisation si le driver devient anormalement chaud pendant l'utilisation.
Décolorationinspectez l'installation si les surfaces du ruban, les profilés, les fils ou les matériaux à proximité changent de couleur.
Adhésif qui fondinspectez la stabilité du montage et cessez l'utilisation si l'adhésif semble fondu ou déformé.
Bourdonnementinspectez les conditions de l'alimentation et des connexions si un bourdonnement se développe de manière inattendue.
Odeur de brûlécoupez l'alimentation et cessez l'utilisation immédiatement.
Scintillementinspectez les connexions et les conditions d'utilisation si le scintillement devient persistant.
Connexion intermittenteinspectez les connecteurs, les points de contact et le cheminement des câbles si le fonctionnement devient irrégulier.
Isolation cassanteinspectez le câblage si l'isolation devient fissurée, durcie ou endommagée.
Montage desserréinspectez les points de support si les rubans, les profilés ou les câbles commencent à se détacher ou à bouger.

L’odeur de brûlé, les pièces fondues, les conducteurs exposés, les déclenchements répétés ou une chaleur anormale imposent une coupure immédiate. Pour poursuivre le diagnostic après l’arrêt, consultez résoudre les signes de risque.

Conditions qui doivent interrompre l'installation

Interrompez l’installation lorsqu’un risque de surchauffe, de court-circuit, de contact exposé, d’incendie ou une incertitude électrique importante apparaît. Ne poursuivez pas avec un composant endommagé, une mauvaise tension, de l’humidité près de contacts non protégés, une ventilation obstruée ou un problème de câblage non résolu.

L’arrêt est une décision de sécurité, pas un diagnostic de cause. Si le problème ne peut pas être identifié et corrigé avec certitude dans la partie basse tension, la mise sous tension doit rester suspendue.

Cette matrice associe les principaux déclencheurs à l’action immédiate attendue.

Conditions d’arrêt avant ou pendant le test
DéclencheurAction immédiate
Alimentation endommagéecessez l'utilisation si le boîtier, le câble, la fiche ou le connecteur est endommagé.
Mauvaise tensionne continuez pas si les tensions nominales des composants ne correspondent pas.
Driver surchargéinterrompez l'installation si le driver fonctionne probablement au-delà de sa charge prévue.
Cuivre exposécessez l'utilisation si des conducteurs ou des points de contact exposés sont accessibles.
Connecteurs desserrésne continuez pas avec des connexions instables ou mal enfichées.
Exposition à l'humiditéinterrompez l'installation si de l'humidité est présente près de l'alimentation, du câblage ou des points de connexion.
Composants chaudscessez l'utilisation si une chaleur anormale ou une surchauffe se développe pendant les tests.
Contact avec des matériaux inflammablesne continuez pas si l'éclairage ou le câblage touche des matériaux qui peuvent augmenter le risque d'incendie.
Câblage fixe incertaininterrompez l'installation si l'identification, le cheminement ou l'état de la connexion du câblage est incertain.
Échecs de test répétésinterrompez l'installation si le même défaut apparaît à plusieurs reprises après avoir revérifié la configuration.

Une aide électrique professionnelle est appropriée lorsque le câblage secteur est impliqué, que le câblage caché ne peut être vérifié, que la surchauffe se répète ou que les spécifications des composants restent floues après inspection. Ces conditions nécessitent une escalade plutôt qu'une poursuite de l'installation.

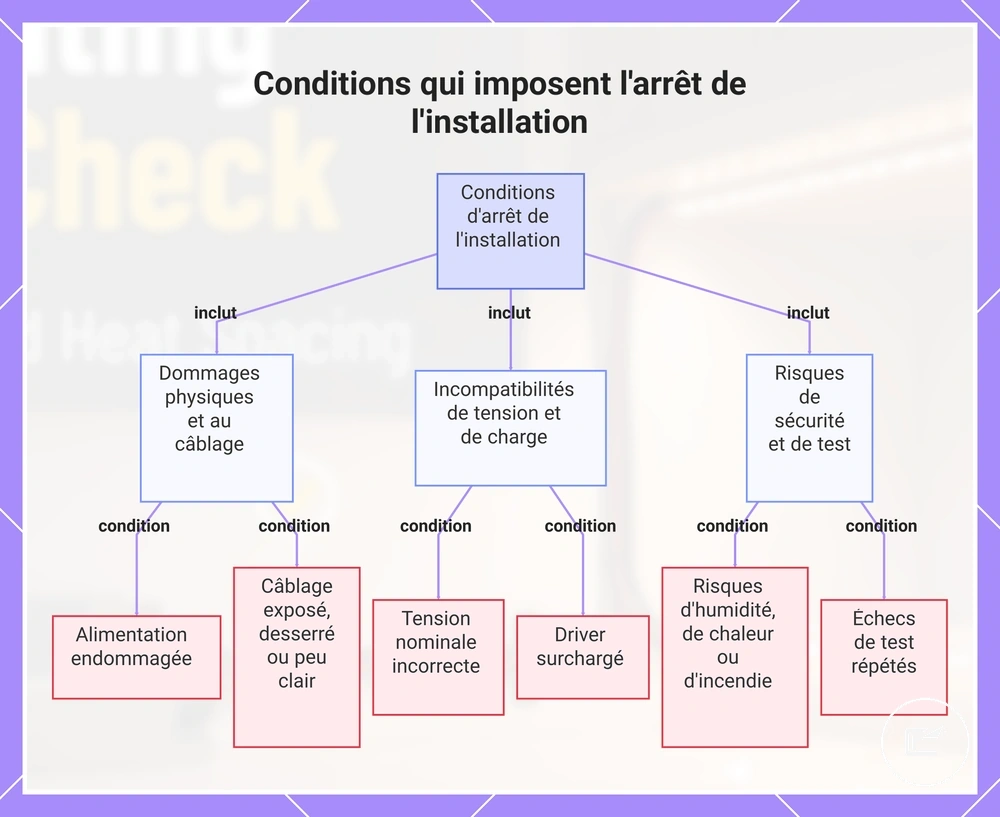

Ce graphique regroupe les conditions spécifiques qui exigent un arrêt immédiat de l'installation en trois catégories principales : dommages physiques et au câblage, incompatibilités de tension et de charge, et risques liés à la sécurité et aux tests.

Conditions qui imposent l'arrêt de l'installation
