Segurança de fitas de LED e iluminação de armários antes da instalação
Antes de instalar ou energizar fitas de LED e iluminação de armários, confirme que a fita, o controlador/dimmer e o driver usam a mesma tensão nominal (por exemplo, 12 V com 12 V ou 24 V com 24 V), que a carga calculada permanece dentro das classificações elétricas dos componentes e que conexões, isolamento, montagem, ventilação e ambiente estão em boas condições. Não energize se houver tensão incompatível, condutor exposto, umidade em conexões, dano visível, superaquecimento/odor de queimado ou dúvida sobre fiação de rede ou fiação fixa oculta.
Checklist principal antes de energizar
Marque somente as condições que você realmente verificou. O resultado indica se ainda existe algum ponto básico pendente; ele não substitui as instruções do fabricante nem uma avaliação elétrica profissional.
Pare e desconecte a alimentação se aparecer cheiro de queimado, derretimento, condutor exposto, curto-circuito aparente, aquecimento anormal ou falha repetida. Rede elétrica e fiação fixa incerta devem ser tratadas por profissional qualificado.
A verificação cobre fonte de alimentação, conectores, cabos, dissipação de calor, superfície de montagem, canal/difusor e acesso ao desligamento. Faça a checagem com a instalação desenergizada; se houver intervenção em rede elétrica, fiação fixa/oculta ou uma condição que você não consiga identificar com segurança, encaminhe essa parte a um eletricista qualificado.
Quando fitas de LED e iluminação de armários são seguras
Fitas de LED e iluminação de armários são mais seguras quando tensão, carga, conexões, fiação, montagem, ventilação e ambiente são compatíveis com o sistema e estão em boas condições. Baixa tensão reduz alguns riscos, mas não elimina superaquecimento, curto-circuito, mau contato ou falha quando há componente inadequado, danificado ou mal instalado.
Os acessórios para fitas de LED e iluminação de armários devem ser escolhidos e usados segundo sua função elétrica e mecânica: componentes de potência precisam suportar a carga; conectores devem manter contato firme; canais e suportes devem estabilizar a fita sem bloquear a dissipação de calor.
A condição segura é verificada pelo conjunto; um único componente adequado não compensa tensão incorreta, ligação exposta, umidade ou ventilação bloqueada.
Use a checklist abaixo para confirmar os atributos principais antes de prosseguir.
Condições que precisam estar alinhadas
- Tensão: a tensão nominal da fita corresponde ao driver e aos controles conectados.
- Carga: a carga total permanece dentro da potência/corrente nominal do driver, dos conectores e dos cabos.
- Conexões: contatos firmes, polaridade correta, isolamento íntegro e nenhum condutor exposto.
- Montagem e calor: superfície estável, ventilação livre e ausência de acúmulo de calor anormal.
- Fiação: cabos protegidos de umidade, bordas cortantes, partes móveis, tração e pontos de aperto.
- Sinais de alerta: sem cheiro de queimado, derretimento, cintilação persistente, zumbido novo ou danos visíveis.

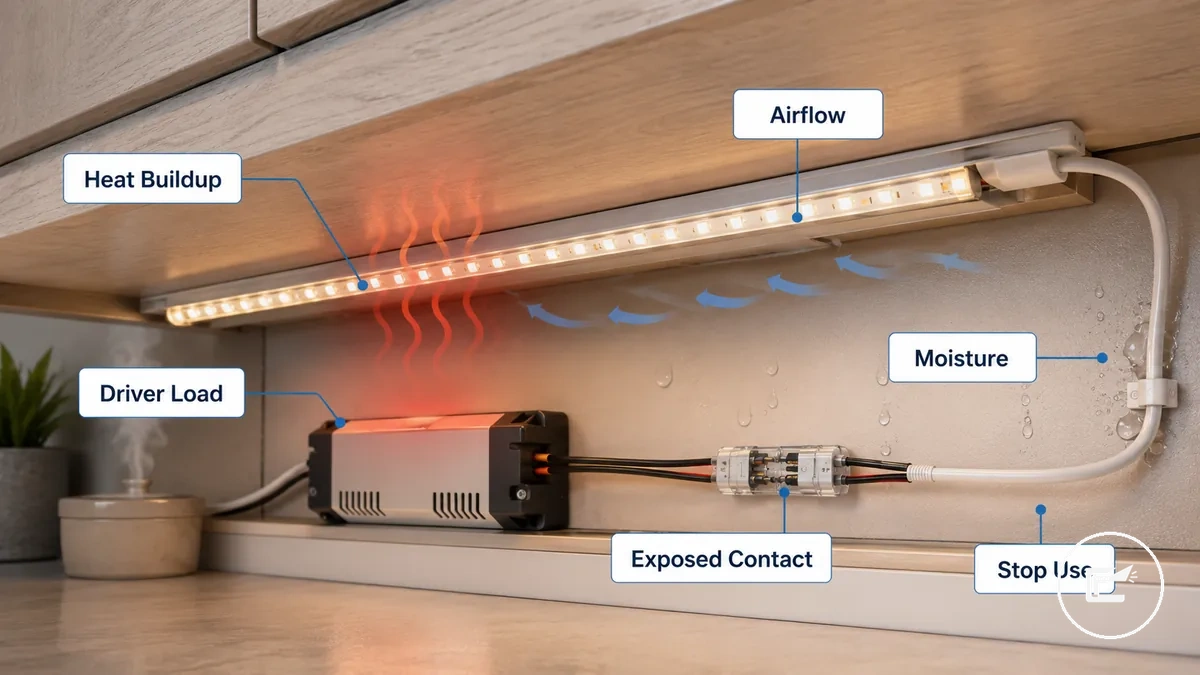

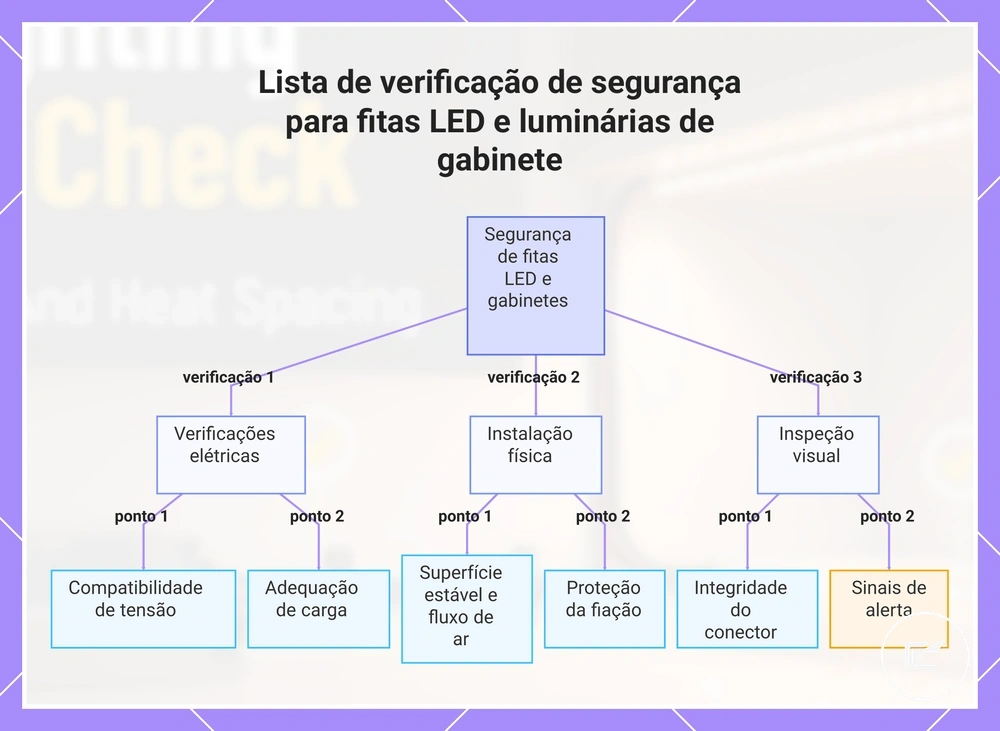

A ilustração mostra as principais verificações e sinais de alerta para a operação segura de fitas de LED e iluminação de armários.
Verificações de risco de incêndio e superaquecimento
O risco de incêndio e superaquecimento aumenta quando há acúmulo de calor, componentes sobrecarregados, contato inadequado, superfícies inadequadas, umidade, cobertura ou acessórios danificados. Calor, sobrecarga e peças danificadas aumentam diretamente o risco, enquanto as consequências reais de incêndio dependem de como essas condições se desenvolvem e se os sinais de alerta são tratados. As verificações de risco de incêndio e superaquecimento ajudam a identificar condições que podem levar ao superaquecimento ou criar perigo de incêndio durante o uso.
O aquecimento pode aumentar com maior potência por metro, carga excessiva, ventilação limitada, mau contato, isolamento danificado ou driver operando fora de sua capacidade. Um perfil de alumínio pode ajudar na transferência de calor quando corretamente montado, enquanto espaços fechados e objetos cobrindo a instalação retêm calor. Umidade em contatos pode favorecer corrosão, mau contato ou curto-circuito.
As verificações de risco de incêndio e superaquecimento são mais fáceis de entender quando as principais fontes de calor e pontos de risco estão visíveis. A imagem abaixo rotula condições relacionadas ao acúmulo de calor, compartimento fechado, fluxo de ar e exposição de materiais próximos.
As verificações de risco de incêndio e superaquecimento organizam as condições que aumentam a temperatura ou o risco de ignição e ajudam a identificar situações que podem exigir correção antes do uso contínuo.
Risco → verificação → ação
| Fonte de risco | O que verificar | Ação segura |
|---|---|---|
| Acúmulo de calor | Ventilação bloqueada, fita/driver confinados, objetos cobrindo a instalação | Liberar o fluxo de ar e corrigir o confinamento antes do uso contínuo. |
| Sobrecarga | Carga calculada acima da classificação do driver ou de componentes do circuito | Não energizar até corrigir a capacidade ou a carga. |
| Mau contato ou isolamento danificado | Conector solto, cobre exposto, terminal danificado, cintilação recorrente | Desenergizar e reparar/substituir o componente afetado antes de novo teste. |
| Umidade em partes elétricas | Vapor, água ou condensação próximos de driver, plugue, conectores ou contatos | Não operar até eliminar a umidade e confirmar que os componentes são adequados ao local. |
| Material/obstrução inadequados | Material que deforma, aquece excessivamente ou impede a ventilação ao redor da fita | Reposicionar ou remover a obstrução; não encobrir componentes que precisam dissipar calor. |
| Sinais de falha | Odor de queimado, derretimento, descoloração progressiva ou aquecimento anormal | Desligar imediatamente e inspecionar antes de reutilizar. |
Dissipação de calor e condições de armário fechado
Fitas de LED em condições de armário fechado podem sofrer maior acúmulo de calor quando a ventilação é limitada. O risco depende da densidade de potência da fita, tempo de funcionamento, profundidade do compartimento, objetos próximos, disponibilidade de espaço de ar e da superfície de montagem. Uma superfície de montagem de alumínio pode ajudar na dissipação de calor em algumas instalações, enquanto fitas de LED colocadas dentro de armários, sob prateleiras ou atrás de difusores com fluxo de ar restrito podem enfrentar maior risco de superaquecimento ao longo do tempo.
A dissipação de calor e as condições de armário fechado podem ser verificadas com estes fatores específicos do compartimento:
Fatores que controlam o acúmulo de calor
| Fator | Condição a procurar | Interpretação |
|---|---|---|
| Espaço de ar | Há caminho livre para o ar ao redor da fita/canal e do driver. | Menor retenção de calor do que em um compartimento totalmente bloqueado. |
| Objetos e painéis próximos | Nada cobre a fita, o canal ou as aberturas do driver. | Obstruções reduzem a ventilação e devem ser removidas/reorganizadas. |
| Potência por metro e tempo de uso | Maior potência e uso prolongado exigem atenção maior ao comportamento térmico. | Observe a temperatura no primeiro teste e após mudanças na instalação. |
| Superfície/canal | Montagem firme e, quando aplicável, bom contato térmico com perfil de alumínio adequado. | O canal pode ajudar a dissipar calor, mas não corrige ventilação bloqueada. |
| Sinais de alerta | Aquecimento anormal, descoloração, deformação ou odor. | Interrompa o uso e investigue antes de continuar. |

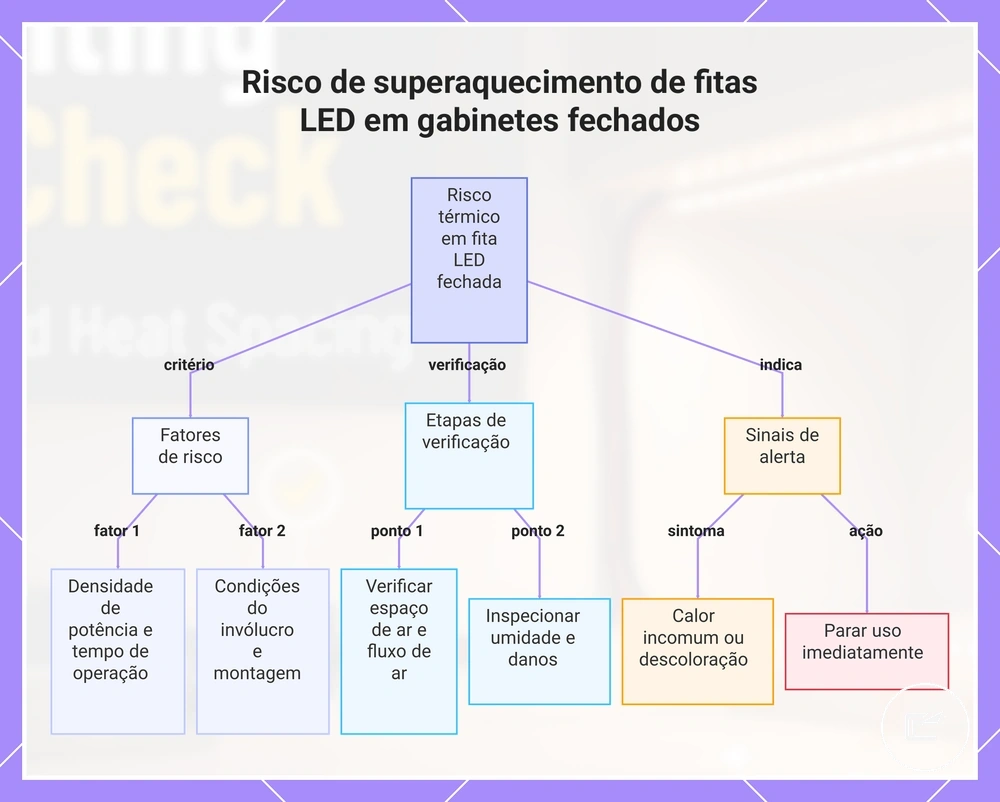

A ilustração mostra os principais fatores que contribuem para o acúmulo de calor em fitas de LED fechadas, as verificações a realizar e os sinais de alerta que exigem ação imediata.
Superfícies inflamáveis, revestimentos e exposição à umidade
A superfície do armário, os materiais próximos e a umidade alteram as condições térmicas e elétricas da instalação. Materiais comuns de armários podem ser adequados quando a fita e o driver operam dentro das especificações e com ventilação suficiente; o risco aumenta quando a instalação fica coberta, deforma materiais, retém calor ou permite que água/condensação alcance contatos elétricos. Componentes com proteção adequada ao ambiente ajudam, mas não tornam seguro usar isolamento danificado ou condutores expostos.
As verificações de superfícies inflamáveis, revestimentos e exposição à umidade agrupam as condições locais por tipo de risco:
Superfície e cobertura
- Use uma superfície estável e adequada ao calor normal de operação do sistema.
- Não cubra fita, canal ou driver com tecido, filme, itens armazenados ou outros materiais que bloqueiem ventilação.
Adesivo e posição
- Corrija levantamento, descolamento ou movimento que possa aproximar a fita de partes móveis ou superfícies inadequadas.
- Reavalie a fixação quando calor, gordura ou textura da superfície reduzirem a aderência.
Umidade e contatos
- Mantenha água, vapor e condensação longe de drivers, plugues, conectores e cobre exposto.
- Não energize contatos úmidos, isolamento danificado ou partes elétricas expostas.
Verificações de segurança da fonte de alimentação e baixa tensão

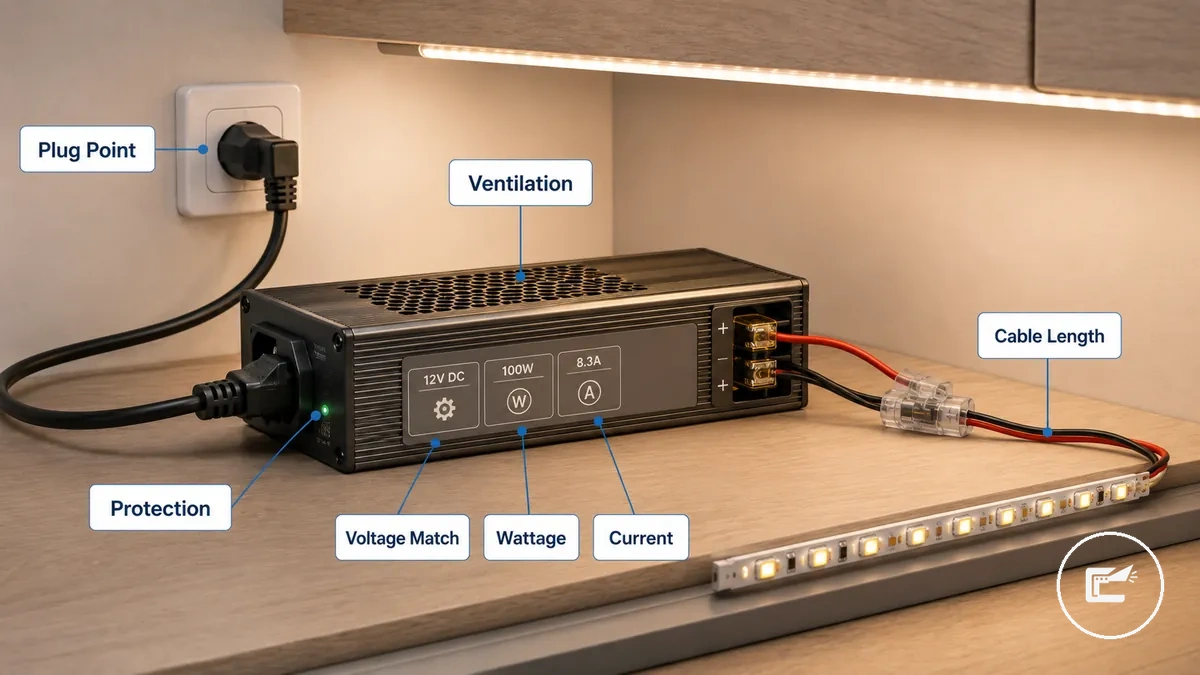

As verificações de segurança da fonte de alimentação e baixa tensão dependem da correspondência de tensão, capacidade de potência suficiente, corrente nominal adequada, recursos de proteção, condição do plugue e do ambiente de instalação. A tensão deve corresponder ao sistema de iluminação conectado, e condições de sobrecarga devem ser evitadas. A baixa tensão pode reduzir certos riscos elétricos, mas a operação segura ainda depende da condição dos componentes, ventilação, exposição à umidade e proteção contra danos.
Uma fonte de alimentação, driver, ponto de conexão à tomada e circuito de baixa tensão devem ser verificados como um sistema conectado. A incompatibilidade de tensão pode criar uma condição insegura, enquanto capacidade de potência inadequada, ventilação deficiente, comprimento excessivo de cabo ou um plugue danificado podem contribuir para cintilação, superaquecimento ou falha, dependendo da carga e das condições de operação. Pontos de contato expostos, umidade ou isolamento danificado podem aumentar o risco e podem exigir que o sistema seja retirado de serviço até que a condição seja resolvida.
As verificações de segurança da fonte de alimentação e baixa tensão organizam os principais atributos elétricos por condição necessária e risco potencial. Revisar a compatibilidade da fonte de alimentação pode ajudar a verificar se as classificações conectadas e as condições operacionais estão alinhadas antes do uso regular.
As verificações de segurança da fonte de alimentação e baixa tensão são mais fáceis de revisar quando a tensão, potência, driver, ponto de conexão à tomada e pontos de verificação de proteção são identificados visualmente. A imagem abaixo destaca as principais condições que devem ser verificadas antes da operação contínua.
| Atributo | Condição necessária | Se não for atendida |
|---|---|---|
| Tensão nominal | Igual à tensão da fita e dos controles (ex.: 12 V com 12 V; 24 V com 24 V). | Falha, comportamento imprevisível ou aquecimento, conforme o componente. |
| Potência contínua | A carga conectada não excede a capacidade contínua declarada do driver. | Sobrecarga, aquecimento ou operação instável. |
| Corrente nominal | Cabos, conectores e controles suportam a corrente prevista no circuito. | Aquecimento em condutores/contatos e queda de desempenho. |
| Proteções do driver | Proteções incorporadas (quando existentes) não estão anuladas nem danificadas. | Menor proteção em condições de falha. |
| Marcações elétricas | Tensão de saída, corrente/potência e polaridade são legíveis para permitir a verificação. | Compatibilidade não pode ser confirmada com segurança. |
| Plugue, tomada e cabo | Secos, íntegros, firmes e sem sinais de mau contato. | Operação intermitente, aquecimento ou risco elétrico. |
| Ventilação | Aberturas do driver livres e espaço suficiente para dissipação de calor. | Acúmulo de calor e possível superaquecimento. |
| Comprimento e bitola do cabo | Adequados à corrente e ao percurso conforme a especificação do cabo/conector. | Queda de tensão e possível aquecimento excessivo. |
Fontes de alimentação com plugue geralmente podem ser verificadas visualmente quanto a cabos danificados, pontos de contato expostos, umidade ou conexões soltas. Interrompa o uso se houver danos visíveis, aquecimento anormal ou sinais de curto-circuito. Instalações com fiação fixa ou condições elétricas incertas devem ser avaliadas por um eletricista qualificado, em vez de tratadas como uma verificação de rotina do usuário.
Correspondência de tensão: 12 V e 24 V
A fita de LED, o controlador/dimmer e a fonte de alimentação devem compartilhar a mesma tensão nominal antes da conexão. Uma fita de 12 V requer alimentação de 12 V; uma fita de 24 V requer alimentação de 24 V. Misturar tensões pode causar falha imediata ou comportamento elétrico/ térmico inadequado, dependendo do componente.
Compare as marcações elétricas de cada componente antes de energizar; não confie apenas no formato físico do plugue ou conector.
| Item | Valor/condição compatível |
|---|---|
| Fita de LED | Use a tensão indicada no próprio produto: 12 V ou 24 V. |
| Saída do driver | 12 V → fita de 12 V; 24 V → fita de 24 V. |
| Controlador/dimmer | Faixa de entrada/saída inclui a mesma tensão nominal usada pela fita. |
| Conector | Formato dos contatos compatível e classificação elétrica suficiente para tensão/corrente do circuito. |
| Cabo/extensão | Bitola e classificação elétrica adequadas à corrente, ao comprimento e ao ambiente de instalação. |
Carga de potência, corrente nominal e margem de segurança
A carga elétrica pode ser estimada a partir do comprimento da fita e da potência por metro. Use carga total (W) = comprimento (m) × potência da fita (W/m); para um sistema de tensão constante, a corrente aproximada é I (A) = P (W) ÷ V (V). O resultado deve permanecer dentro das classificações contínuas do driver e dos componentes do circuito; a folga adicional não tem um valor universal e deve seguir as condições e orientações do fabricante.
Carga de potência, corrente nominal e margem de segurança podem ser revisadas com um fluxo de cálculo simples que organiza a carga por comprimento da fita, potência e margem.
Fluxo de cálculo da carga
- Meça o comprimento efetivamente alimentado da fita.
- Leia a potência por metro (W/m) na especificação da fita.
- Multiplique comprimento × W/m para obter a carga total.
- Divida a potência total pela tensão para estimar a corrente do trecho.
- Compare potência e corrente com as classificações do driver, controlador, conectores e cabos.
- Aplique a folga/derating exigidos pelo fabricante e pelas condições de instalação; não assuma uma porcentagem universal.
Exemplo matemático: 5 m × 10 W/m = 50 W. Isso corresponde a aproximadamente 4,17 A em 12 V ou 2,08 A em 24 V, antes de considerar perdas e requisitos específicos do produto.
Drivers protegidos e conexões de alimentação seguras
Drivers protegidos e pontos de conexão à tomada seguros reduzem o risco quando estão secos, ventilados, sem danos e adequados para a carga conectada. Um driver protegido pode ajudar a reduzir o risco de sobrecarga ou curto-circuito quando seus recursos de proteção estão intactos, enquanto um ponto de conexão à tomada seguro ajuda a reduzir os riscos de contato solto, superaquecimento e cabo danificado. Partes de energia danificadas ou mal ventiladas não devem ser usadas.
O driver e a tomada devem ser verificados como pontos de verificação de segurança separados antes do uso contínuo:
Driver
- Capacidade compatível com a carga conectada.
- Ventilação desobstruída e invólucro sem danos.
- Proteções internas, quando presentes, não anuladas nem danificadas.
Plugue, tomada e cabo
- Conexão firme, seca e acessível.
- Cabo sem cortes, esmagamento, cobre exposto ou aquecimento anormal.
- Desligamento acessível durante o primeiro teste.
Interrompa o uso
- Cheiro de queimado, derretimento ou aquecimento anormal.
- Zumbido novo acompanhado de comportamento instável.
- Desarme repetido ou dano visível.
Verificações de segurança da fiação e conectores
A segurança da fiação e dos conectores depende de contato limpo, polaridade correta, isolamento intacto, roteamento seguro e proteção contra esforço ou pontos de aperto. Contatos expostos e conectores soltos exigem atenção antes do uso, pois podem contribuir para cintilação, curto-circuito, superaquecimento ou falha do componente. A fiação segura depende tanto da qualidade do contato elétrico quanto da proteção física do cabo.

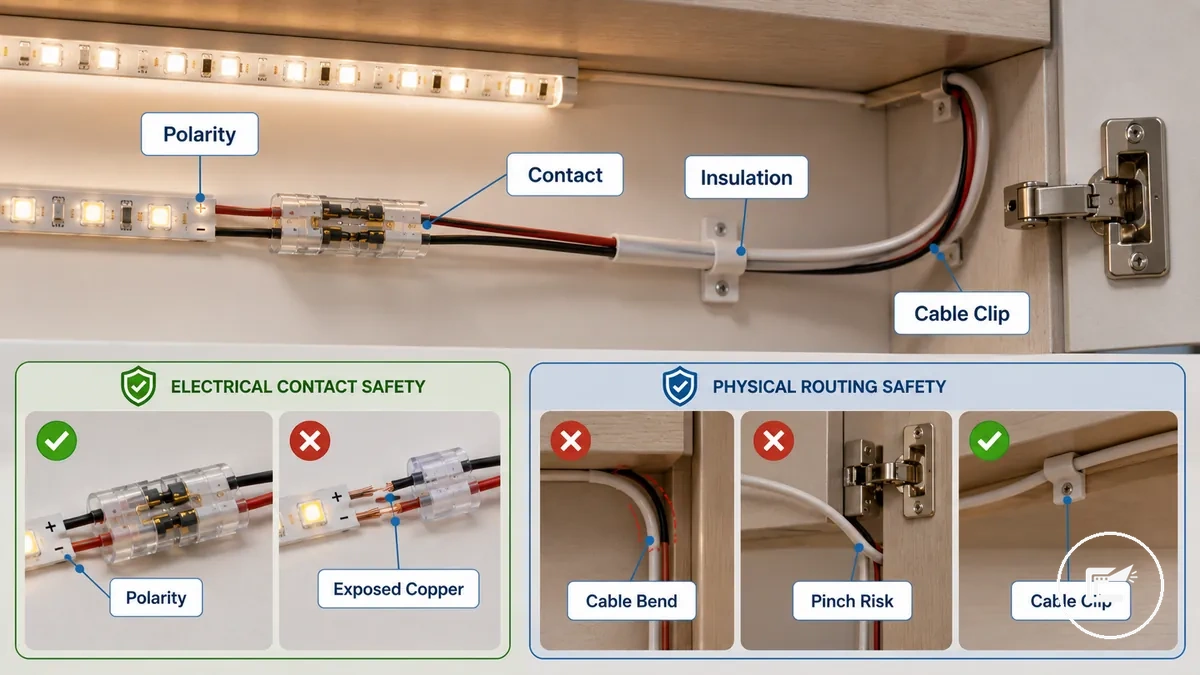

As verificações de segurança da fiação e conectores identificam condições de contato e roteamento que podem criar risco. A imagem abaixo rotula o contato do conector, polaridade, isolamento, roteamento de cabos e áreas de risco de aperto que devem ser inspecionados antes do uso contínuo.
As verificações de segurança da fiação e conectores devem separar os riscos de contato elétrico dos riscos de roteamento físico. A polaridade do conector deve corresponder à conexão pretendida, a pressão de contato deve permanecer segura e o isolamento deve cobrir os condutores sem cobre exposto. As correntes nominais do conector e do cabo devem ser adequadas ao circuito conectado. Um conector que funciona durante o teste pode se tornar uma condição insegura quando o cabo é puxado, dobrado repetidamente ou preso atrás de ferragens do armário. Umidade, isolamento danificado ou má ventilação ao redor de rotas de cabos fechadas podem aumentar a probabilidade de acúmulo de calor.
As verificações de segurança da fiação e conectores organizam os principais pontos de inspeção que ajudam a identificar problemas de contato e roteamento antes do uso contínuo.
Contato elétrico e proteção mecânica
| Ponto | Condição aceitável | Corrigir antes do uso |
|---|---|---|
| Polaridade | Marcas +/− ou equivalentes correspondem em toda a conexão. | Polaridade incerta ou invertida. |
| Encaixe do conector | Contato completo e firme, sem movimento no terminal. | Conector solto, mal posicionado ou intermitente. |
| Isolamento | Condutores totalmente cobertos e sem cortes. | Cobre exposto, isolamento rachado, derretido ou esmagado. |
| Classificação elétrica | Cabo e conector suportam a corrente/tensão previstas. | Componente sem classificação suficiente ou não verificável. |
| Alívio de tensão | Movimento do cabo não é transferido para o contato elétrico. | Tração, dobra forte ou peso atuando no conector. |
| Partes móveis | Rota longe de dobradiças, gavetas, ferragens e bordas cortantes. | Ponto de aperto, atrito ou esmagamento durante o uso do armário. |
Para obter orientação mais detalhada sobre roteamento e gerenciamento de cabos, consulte fiação e conexões seguras.
Bitola do fio, isolamento e riscos de contato exposto
O bitola do fio, a condição do isolamento e os pontos de contato exposto afetam o risco porque o acúmulo de calor, condições de curto-circuito e superaquecimento podem depender de como a corrente, o isolamento e o encaixe do conector interagem. O bitola do fio deve ser adequado ao circuito conectado, enquanto o isolamento deve permanecer intacto, sem cortes, rachaduras ou seções danificadas. Cobre exposto, terminais soltos ou encaixe inadequado do conector podem criar uma condição insegura, especialmente quando há umidade ou ventilação limitada. O encaixe do conector e as marcas de polaridade devem permanecer claros e seguros para que a qualidade do contato seja mantida.
Os riscos relacionados ao bitola do fio, isolamento e contato exposto podem ser verificados por meio destes pontos de inspeção locais:
| Atributo | Valor/condição necessária | Ação se não atender |
|---|---|---|
| Bitola e corrente | Bitola/corrente nominal adequadas à corrente do circuito e ao comprimento do percurso. | Substituir por cabo dimensionado para a aplicação; não compensar com conexão improvisada. |
| Isolamento | Contínuo, flexível e sem cortes, rachaduras, esmagamento ou derretimento. | Desenergizar e substituir/reparar corretamente o trecho. |
| Condutor/terminal | Nenhum cobre ou terminal energizável fica acessível. | Não energizar até isolar/terminar a conexão de forma adequada. |
| Conector e polaridade | Contato firme e polaridade claramente identificada. | Corrigir o encaixe e a identificação antes do teste. |
Roteamento de cabos, alívio de tensão e pontos de aperto
O roteamento de cabos começa com um caminho de cabo que reduz tensão, atrito, aperto em portas de armário e puxões acidentais após a montagem. O roteamento deve manter o cabo apoiado ao longo de uma superfície estável, enquanto clipes e alívio de tensão ajudam a reduzir o movimento nos pontos de conexão. Uma rota de cabo que parece segura quando a porta de um armário está aberta pode se tornar insegura após movimentos repetidos de porta ou gaveta. A colocação do cabo com suporte adesivo também deve ser verificada, pois as condições de suporte podem mudar ao longo do tempo.
Roteamento de cabos, alívio de tensão e pontos de aperto podem ser verificados com esta lista de verificação de roteamento que examina o movimento do cabo e os pontos de pressão:
- Rota estável: siga uma superfície estável sem tração desnecessária.
- Alívio de tensão: use clipes/suportes sem comprimir o cabo.
- Curvas: evite dobras acentuadas que concentrem esforço.
- Dobradiças: confirme que portas abertas e fechadas não prendem nem friccionam o cabo.
- Gavetas: verifique todo o curso para evitar esmagamento repetido.
- Bordas: afaste ou proteja o cabo de superfícies cortantes.
- Espaços ocultos: garanta que o cabo não possa ficar preso quando o armário for usado.
- Correção: elimine rotas tensionadas, esmagadas ou instáveis antes de energizar.
Verificações de montagem e fluxo de ar sob armários
As verificações de montagem e fluxo de ar sob armários ajudam a reduzir o risco de acúmulo de calor, posicionamento instável, ventilação bloqueada e contato com material inseguro. Uma superfície de montagem estável e fluxo de ar adequado podem ajudar a limitar o superaquecimento, enquanto adesão deficiente ou ventilação restrita podem aumentar o risco de descolamento ou criar uma condição insegura. Instalações sob armários devem ser verificadas porque o layout do armário, o compartimento fechado e a condição da superfície podem afetar tanto o suporte quanto o gerenciamento de calor.
A condição da superfície de montagem, o suporte do canal, o espaçamento dos clipes e os espaços de ar trabalham juntos para influenciar a estabilidade e a ventilação. Uma superfície limpa e resistente ao calor pode melhorar a adesão, enquanto umidade, gordura ou superfícies danificadas podem reduzir o suporte ao longo do tempo. Em cozinhas sob armários, vapor, gordura e condições de confinamento podem afetar a adesão e o fluxo de ar, especialmente quando canais, clipes ou objetos próximos limitam a ventilação ao redor da iluminação.
As verificações de montagem e fluxo de ar sob armários organizam superfícies, canais, clipes e espaços de ar por seu efeito na segurança.
| Condição | Suporta Operação Mais Segura | Pode Aumentar o Risco |
|---|---|---|
| Superfície de Montagem | Limpa, estável e adequada para adesão | Superfície suja, engordurada, úmida ou danificada |
| Resistência ao Calor | Superfície permanece estável e sem deformação no calor normal de operação | Material que deforma, aquece excessivamente ou fica em contato inadequado com a fita |
| Suporte do Canal | Canal firme, com encaixe adequado e espaço para ventilação | Canal solto, pressionando a fita ou restringindo ventilação |
| Espaçamento dos Clipes | Clipes sustentam cabos/fita sem esmagamento | Cabo solto, fita cedendo ou esforço nos conectores |
| Espaço de Ar | Há caminho livre para dissipação de calor | Ventilação bloqueada e retenção de calor |
| Obstruções Próximas | Sem objetos cobrindo fita, canal ou driver | Objetos/coberturas comprimem a instalação ou bloqueiam aberturas |
Fluxo de ar bloqueado e montagem instável devem ser corrigidos antes do uso contínuo. Se os materiais de montagem forem danificados, a ventilação for restrita ou pontos de contato expostos aparecerem após movimento ou descolamento, pare o uso e inspecione a instalação. Para obter orientação geral de posicionamento, consulte os passos de instalação.
Canais de alumínio e apoio à dissipação de calor
Um canal de alumínio pode ajudar a transferir e dissipar calor, proteger mecanicamente a fita e manter o difusor alinhado quando o perfil é adequado à largura da fita e fica bem montado na superfície. Ele não é uma proteção automática contra superaquecimento: o resultado térmico também depende da potência da fita, do contato com o perfil, da ventilação e do espaço ao redor. O difusor tem função principalmente óptica/mecânica e não deve ser confundido com dissipação térmica.
Avalie largura, contato térmico, montagem, difusor e ventilação como atributos separados do perfil.
| Atributo | Condição a verificar | Por que importa |
|---|---|---|
| Largura e profundidade | Fita e difusor encaixam sem compressão ou contato forçado. | Evita deformação e facilita montagem estável. |
| Contato térmico | A parte traseira da fita fica bem assentada no perfil quando esse contato é previsto. | Melhora a transferência de calor para o alumínio. |
| Montagem | Perfil permanece firme na superfície do armário. | Reduz movimento e tensão sobre fita/cabos. |
| Difusor | Tampa encaixa sem pressionar a fita nem bloquear o caminho de ventilação previsto. | Proteção mecânica/óptica não deve criar confinamento térmico indevido. |
| Espaço de ar | Há ventilação ao redor do conjunto sempre que a instalação depender dela. | O canal não substitui ventilação adequada. |
Superfícies adesivas, clipes de cabo e posicionamento estável
O posicionamento estável começa com montagem segura, roteamento confiável e suporte mecânico que ajuda a evitar que fitas ou fios cedam, se soltem ou entrem em contato com superfícies inseguras. A condição da superfície adesiva, os clipes de cabo e a estabilidade do posicionamento devem ser verificados porque o desempenho do suporte pode variar com a textura da superfície, limpeza, exposição ao calor e movimento do armário. O posicionamento solto ou caído deve ser corrigido antes do uso, pois cabos que se deslocam podem criar um ponto de aperto, reduzir o alívio de tensão ou colocar a fiação contra superfícies inadequadas.
Superfícies adesivas, clipes de cabo e posicionamento estável dependem da preparação da superfície e do suporte mecânico:
Verifique preparação, suporte e movimento
- Superfície: limpa, seca, sem gordura e sem textura que impeça fixação estável.
- Adesivo: sem levantamento, rachaduras, amolecimento ou descolamento.
- Clipes: sustentam o cabo sem esmagá-lo e mantêm o percurso apoiado.
- Curvas: fita e cabos não ficam tensionados em cantos.
- Calor: a montagem permanece estável nas condições normais de operação.
- Movimento do armário: vibração, portas e gavetas não deslocam fita, canal ou cabos.

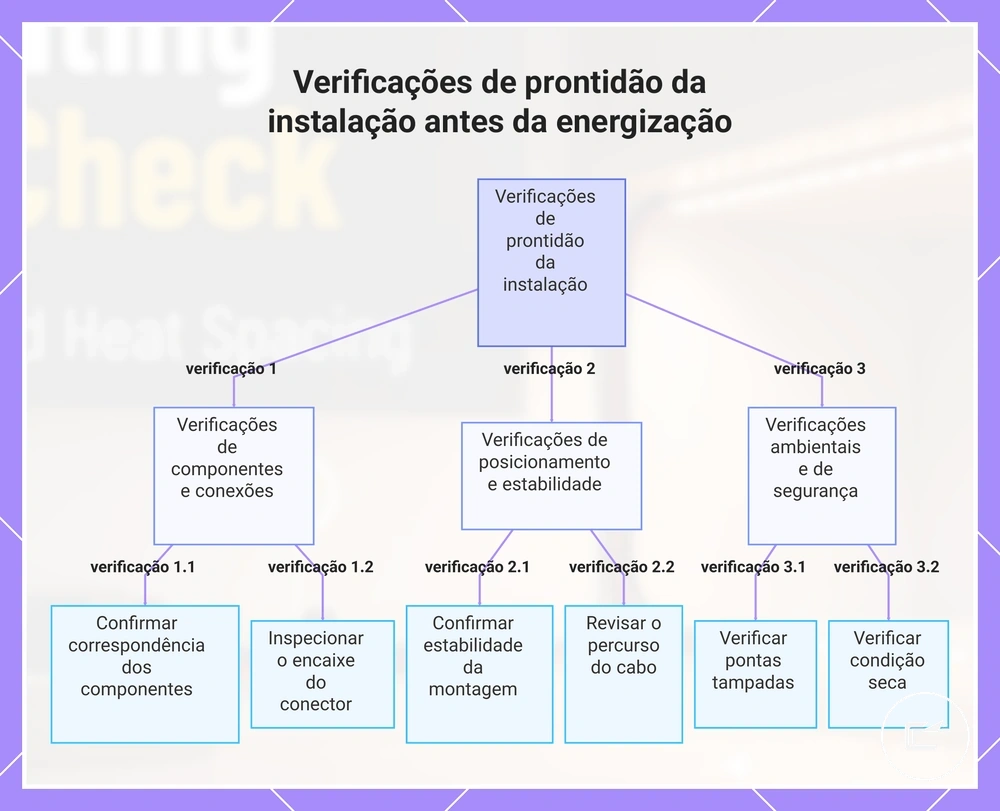

Verificações de prontidão da instalação antes de ligar
As verificações de prontidão da instalação antes de ligar confirmam se a configuração de iluminação está pronta para um primeiro teste controlado somente após a compatibilidade, calor, fiação e condições de montagem terem sido verificados. A prontidão depende da correspondência dos componentes, conexões seguras, posicionamento estável e da ausência de condições expostas, soltas, úmidas ou instáveis que devam ser corrigidas antes de ligar.
As verificações de prontidão da instalação antes de ligar organizam a verificação final pré-energização em uma ordem segura.
- Componentes compatíveis: Confirme a correspondência dos componentes antes da conexão.
- Layout simulado: Revise o layout simulado e verifique se todas as peças se encaixam na instalação pretendida.
- Pontos de corte: Verifique se os pontos de corte da fita seguem o plano de conexão pretendido.
- Extremidades protegidas: Confirme se as extremidades cortadas que exigem proteção estão corretamente isoladas ou terminadas para o tipo de fita e o ambiente.
- Conectores: Inspecione o encaixe do conector e confirme se as conexões permanecem seguras.
- Rota de cabos: Revise a rota do cabo quanto a esforço, movimento ou possíveis problemas de contato.
- Montagem: Confirme a estabilidade da montagem e corrija qualquer posicionamento solto ou caído.
- Ambiente seco: Verifique se a instalação está em condição seca antes de ligar.
- Desligamento acessível: Garanta que um ponto de desligamento permaneça acessível durante o primeiro teste.
Uma configuração de iluminação que atenda a esses critérios de prontidão pode reduzir a probabilidade de problemas decorrentes de condições incompatíveis, expostas, soltas, úmidas ou instáveis. Se algum item de verificação permanecer sem solução, pause a verificação pré-energização e corrija a condição antes de prosseguir. Isso mantém o primeiro acionamento controlado, em vez de tratado como uma etapa de solução de problemas.
Acessórios de segurança adequados podem apoiar esta lista de verificação após os critérios de prontidão serem compreendidos e verificados. Os acessórios devem ser tratados como medidas de suporte, e não como substitutos para a verificação final.

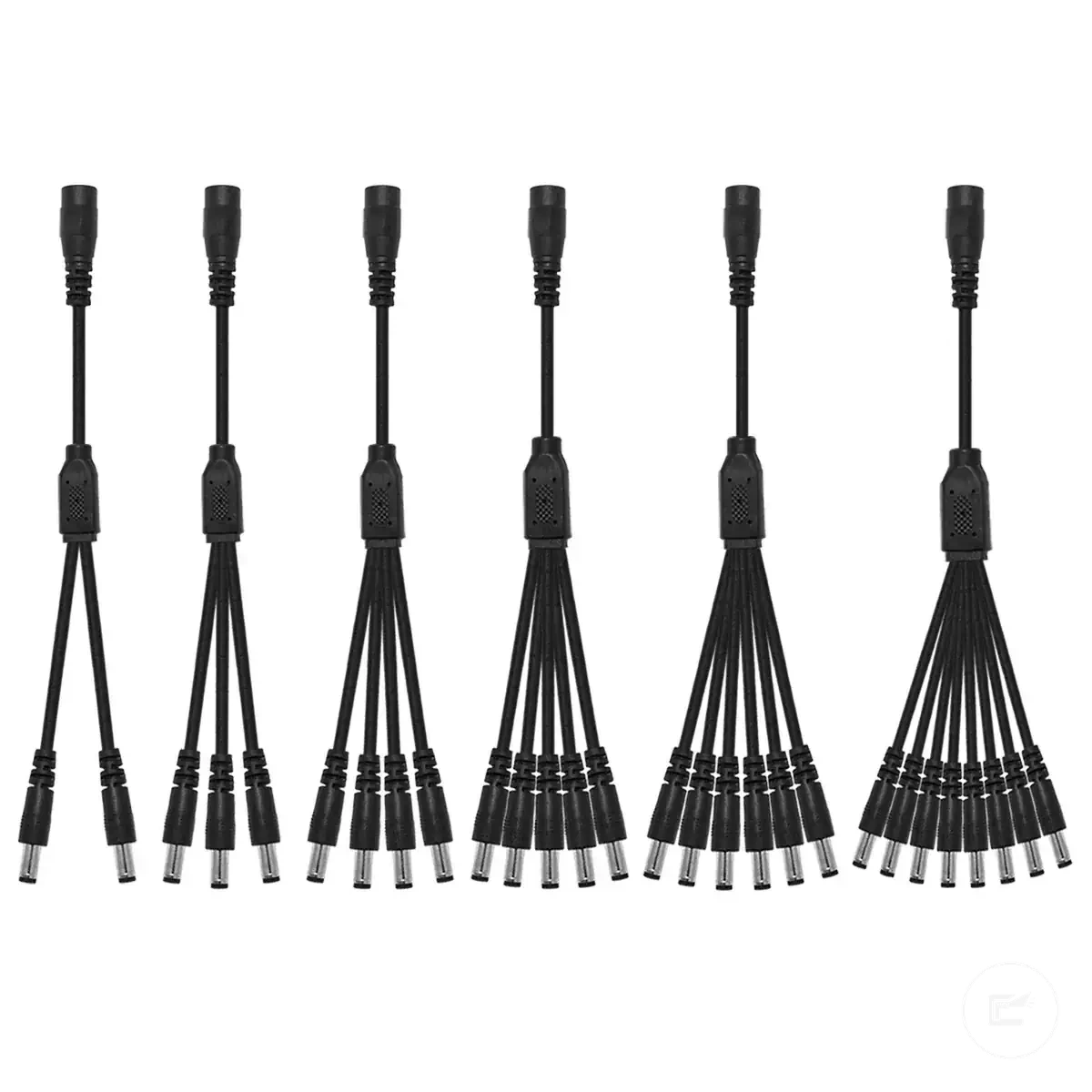

Aqui estão exemplos de produtos que podem facilitar a comparação. Antes de comprar, confira sempre os critérios de compatibilidade, as características essenciais e os detalhes do produto.
A ilustração mostra as principais verificações a serem realizadas antes de energizar uma instalação de iluminação, organizadas por componente, posicionamento e condições ambientais.
Verificações de compatibilidade de componentes e layout simulado
O layout simulado confirma se fita, driver, controlador/dimmer, conectores, canal e cabos funcionam como um conjunto antes da montagem permanente. Verifique tensão nominal, formato/quantidade de contatos, encaixe do canal, alcance do cabo, curvas e acesso ao interruptor. Sistemas de 12 V devem permanecer em 12 V; sistemas de 24 V, em 24 V.
As verificações de compatibilidade de componentes e layout simulado podem ser revisadas por meio destes pontos de ajuste locais:
- Compare o rótulo da fita com a saída da fonte de alimentação e a classificação do controlador ou dimmer conectado.
- Verifique se cada tipo de conector corresponde aos contatos da fita e ao caminho de conexão pretendido.
- Teste o encaixe do canal antes da montagem para que a fita, o difusor e o caminho de saída do cabo se assentem sem pressão.
- Confirme se o alcance do cabo é suficiente sem puxar, dobrar acentuadamente ou causar esforço no conector.
- Revise o raio de curvatura ao redor dos cantos para que a fita e o caminho do cabo não forcem um encaixe inseguro.
- Posicione o interruptor em um local onde o desligamento permaneça acessível durante o primeiro teste controlado.
- Corrija incompatibilidades visíveis antes de cortar, fixar ou energizar a fita.
Extremidades cortadas, pontas protegidas e trechos de fita não utilizados
Extremidades cortadas e trechos de fita não utilizados continuam sendo pontos elétricos até serem corretamente terminados, isolados ou removidos da parte ativa do sistema. Contatos de cobre energizáveis não devem ficar acessíveis; umidade, isolamento danificado ou terminação inadequada aumentam a possibilidade de curto-circuito, mau contato ou aquecimento.
Separe a verificação em local de corte, proteção da extremidade, polaridade e armazenamento dos trechos não utilizados:
| Ponto | Condição necessária | Ação |
|---|---|---|
| Local de corte | Corte feito apenas na marca prevista e sem danificar trilhas/isolamento adjacentes. | Não usar trecho danificado. |
| Contatos de cobre | Nenhum contato energizável fica acessível após a terminação. | Isolar/terminar corretamente antes de energizar. |
| Extremidade final | Proteção mecânica/elétrica adequada ao tipo de fita e ao ambiente. | Não energizar se a ponta estiver úmida, danificada ou exposta. |
| Polaridade | Marcações permanecem legíveis para evitar reconexão incerta. | Identificar corretamente antes de reconectar. |
| Trechos não utilizados | Armazenados/removidos de modo que não toquem partes energizadas. | Manter separados da instalação ativa. |
Limites operacionais seguros após a instalação
Os limites operacionais seguros após a instalação dependem do tempo de funcionamento, calor, ventilação, comportamento do dimmer e da condição dos componentes instalados. O uso prolongado pode ser adequado quando o calor permanece controlado, a ventilação do driver está desobstruída e nenhum sinal de alerta visível está presente. Os limites operacionais devem ser revisados quando as condições operacionais mudarem ou surgir desgaste visível.
Os limites operacionais seguros após a instalação podem ser organizados por condição operacional e sinal de alerta.
| Condição | Pode continuar quando | Inspecione ou pare quando |
|---|---|---|
| Tempo de uso | O sistema opera dentro das especificações e o comportamento térmico permanece estável. | Calor aumenta com o tempo ou o desempenho muda. |
| Temperatura | Fita, canal e driver permanecem dentro do comportamento normal do produto. | Surge aquecimento anormal, deformação ou odor. |
| Ventilação do driver | Aberturas e espaço ao redor permanecem livres. | Fluxo de ar é bloqueado ou o driver passa a aquecer mais do que antes. |
| Dimmer | Controle é estável e compatível. | Cintilação, ruído ou resposta irregular aparece de forma persistente. |
| Compartimento | Objetos armazenados não cobrem a iluminação nem reduzem o fluxo de ar necessário. | O espaço fica mais fechado, quente ou úmido. |
| Material/odor | Sem descoloração progressiva, amolecimento ou cheiro incomum. | Desligue se houver cheiro de queimado, derretimento ou dano visível. |
| Conexões/cabos | Conectores e rotas permanecem firmes e protegidos. | Cintilação, conexão intermitente ou deslocamento do cabo aparece. |
Sinais de alerta visíveis devem acionar uma decisão de inspeção ou desligamento, em vez de uso contínuo. Descoloração, cheiro incomum, cintilação persistente, ventilação restrita ou calor inesperado podem indicar condições que exigem atenção. O acesso ao interruptor deve permanecer disponível para que a energia possa ser desconectada rapidamente quando um sinal de alerta aparecer. O uso contínuo depende da condição operacional, carga, ventilação e condição do componente.
As escolhas de acessórios podem suportar os limites operacionais seguros quando correspondem aos requisitos de instalação e condições operacionais. Para obter orientação mais ampla de manutenção após a instalação, consulte manutenção a longo prazo.

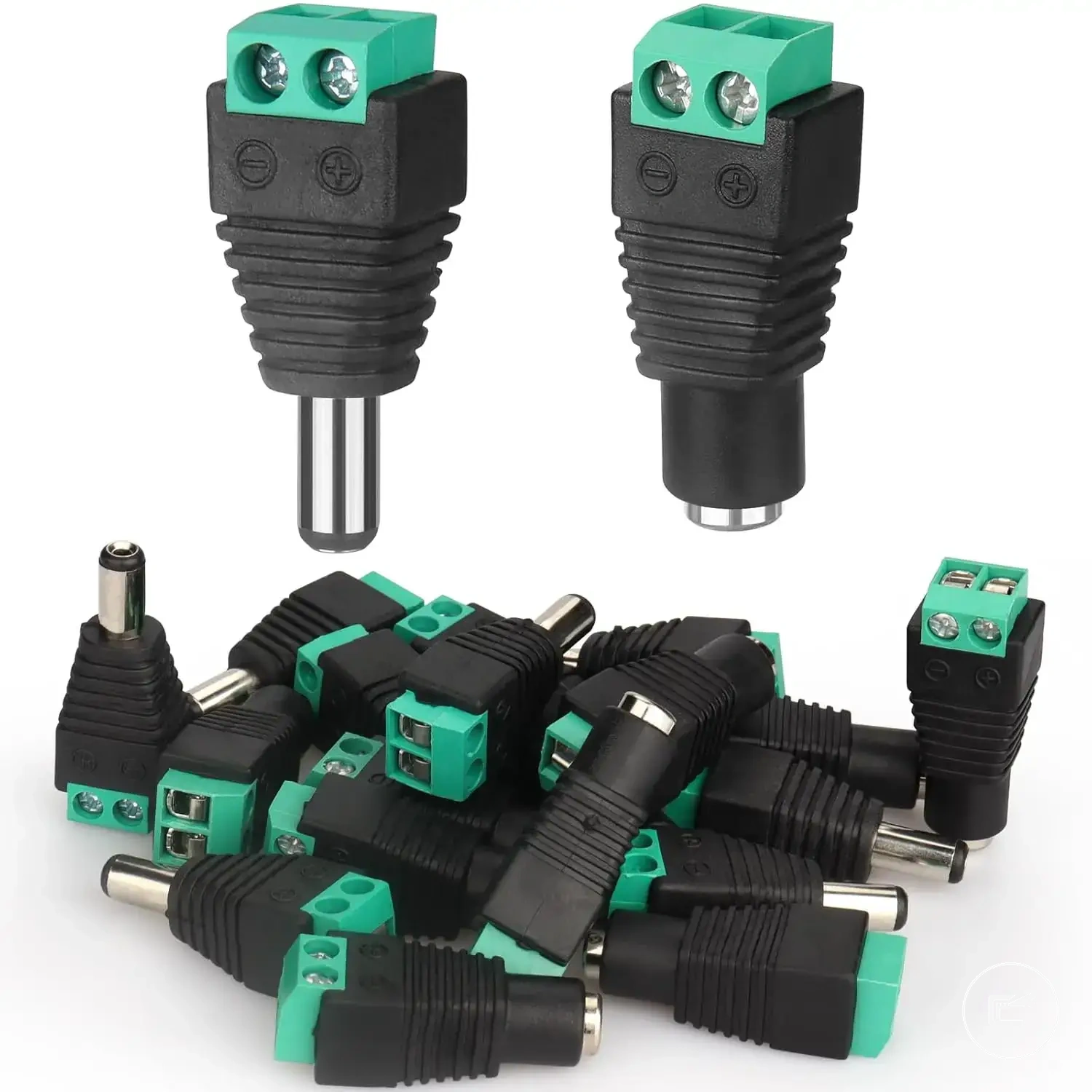

Aqui estão exemplos de produtos que podem facilitar a comparação. Antes de comprar, confira sempre os critérios de compatibilidade, as características essenciais e os detalhes do produto.

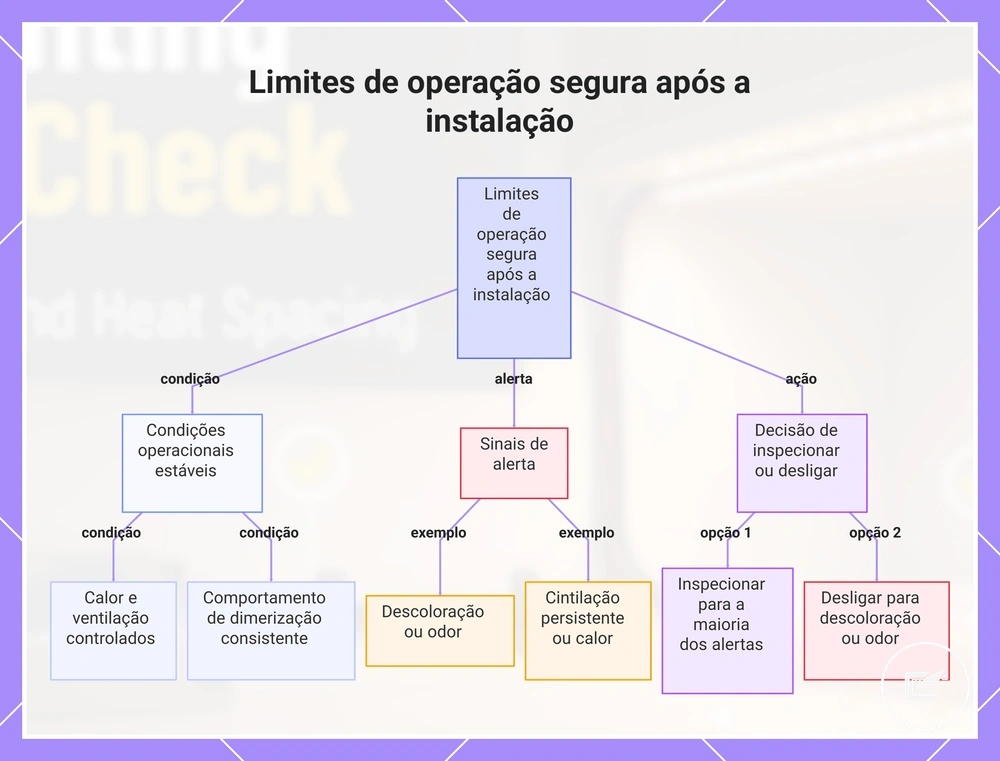

A ilustração mostra as condições que permitem a operação segura contínua e os sinais de alerta que exigem inspeção ou desligamento após a instalação de fitas de LED.
Deixar fitas de LED ligadas durante a noite ou continuamente
Não existe uma duração universal que torne qualquer fita de LED segura para funcionar a noite inteira. O uso prolongado depende da classificação do driver e da fita, carga, ventilação, temperatura, estado das conexões e ambiente. Reduzir o brilho com um dimmer compatível pode reduzir a potência consumida pela fita em muitas configurações, mas não substitui limites do fabricante, ventilação adequada nem a correção de sinais de falha.
Deixar fitas de LED ligadas durante a noite ou continuamente deve depender destas condições de uso prolongado:
- Confirme se a capacidade da fonte de alimentação é adequada para a carga da fita conectada.
- Verifique o calor da fita durante a operação e inspecione se o acúmulo de calor se tornar perceptível.
- Use suporte de canal onde ele ajuda a manter a fita estável e exposta ao fluxo de ar.
- Revise espaços fechados, pois a ventilação limitada pode aumentar o risco de superaquecimento.
- Verifique a configuração do dimmer e reduza o uso prolongado se aparecer controle de brilho instável ou cintilação.
- Mantenha a umidade longe de drivers, conectores, pontos de contato expostos e pontas da fita.
- Use supervisão ou verificações periódicas quando as condições forem novas, fechadas, quentes ou incertas.
- Mantenha o acesso ao interruptor desobstruído para que a iluminação possa ser desligada rapidamente.
- Pare o uso se aparecer superaquecimento, cheiro de queimado, contato exposto, umidade ou fiação danificada.
Sinais iniciais de superaquecimento, descoloração ou desgaste
Quando aquecimento anormal, descoloração, cintilação ou zumbido se desenvolvem, o sintoma pode indicar uma condição que precisa de inspeção antes do uso contínuo. Sinais de alerta precoces podem aparecer como alterações térmicas, elétricas ou de material, em vez de falha completa. Um sinal de alerta não identifica uma única causa, mas pode ajudar a determinar se a inspeção ou o desligamento é a ação mais segura a seguir.
Sinais iniciais de superaquecimento, descoloração ou desgaste separam os sinais de alerta térmicos, elétricos e de material que não devem ser ignorados:
| Sinal | Pode indicar | Próxima ação |
|---|---|---|
| Aquecimento anormal | Sobrecarga, ventilação restrita, mau contato ou comportamento térmico fora do normal. | Desligar e verificar carga, ventilação e conexões. |
| Descoloração/deformação | Exposição térmica ou degradação de material. | Parar o uso e identificar a fonte de calor/dano. |
| Adesivo amolecendo ou fita soltando | Calor excessivo ou fixação inadequada. | Desligar, corrigir causa térmica e refazer a montagem de forma adequada. |
| Zumbido novo | Driver, dimmer ou conexão operando de forma anormal. | Desligar se vier acompanhado de aquecimento, cintilação ou instabilidade; inspecionar a alimentação. |
| Cintilação persistente/intermitência | Mau contato, incompatibilidade de controle, queda de tensão ou falha de componente. | Desenergizar e verificar conexões, carga e compatibilidade. |
| Isolamento rachado/derretido | Degradação mecânica ou térmica da fiação. | Não energizar até substituir/reparar corretamente. |
| Cheiro de queimado ou peça derretida | Falha térmica/elétrica potencialmente perigosa. | Desconectar imediatamente e não reutilizar antes de correção adequada. |
Cheiro de queimado, peças derretidas, condutores expostos, falhas de energia repetidas ou calor anormal são sintomas de parada de uso que exigem desligamento imediato antes da operação contínua. Para escalonamento de sintomas além desses sinais de alerta precoces, consulte sinais de risco na instalação.
Condições que devem interromper a instalação
Uma condição insegura deve interromper a instalação quando houver risco claro de superaquecimento, curto-circuito, contato exposto, umidade em partes elétricas ou compatibilidade elétrica incerta. Parar, desenergizar e corrigir a causa é a ação apropriada antes de qualquer novo teste.
Condições que devem interromper a instalação incluem danos visíveis, incompatibilidades de energia, preocupações com calor e questões de fiação não resolvidas. Essas condições podem afetar a segurança elétrica, a proteção dos componentes ou a confiabilidade do sistema. Se uma condição não puder ser verificada com confiança, a instalação deve ser pausada até que seja esclarecida.
Condições que devem interromper a instalação separam gatilhos de componente, fiação, energia, calor, umidade e incerteza que exigem ação imediata:
Danos e fiação
- Fonte, cabo, plugue, conector ou isolamento danificados.
- Cobre/terminal energizável exposto.
- Conectores soltos ou contato intermitente.
- Fiação fixa/oculta cuja identificação ou condição não pode ser confirmada.
Tensão e carga
- Tensão nominal incompatível entre fita, driver ou controles.
- Driver ou outro componente operando acima da classificação prevista.
- Falhas repetidas no teste após revisar as conexões e a configuração.
Calor, umidade e ambiente
- Aquecimento anormal, cheiro de queimado, derretimento ou deformação.
- Umidade em driver, conectores, plugues ou contatos expostos.
- Contato/posição que bloqueia ventilação ou coloca a instalação contra material que aquece/deforma de modo inseguro.
A ajuda elétrica profissional é adequada quando a fiação da rede elétrica está envolvida, a fiação oculta não pode ser verificada, o superaquecimento se repete ou as classificações dos componentes permanecem incertas após a inspeção. Essas condições exigem escalonamento em vez de instalação contínua.

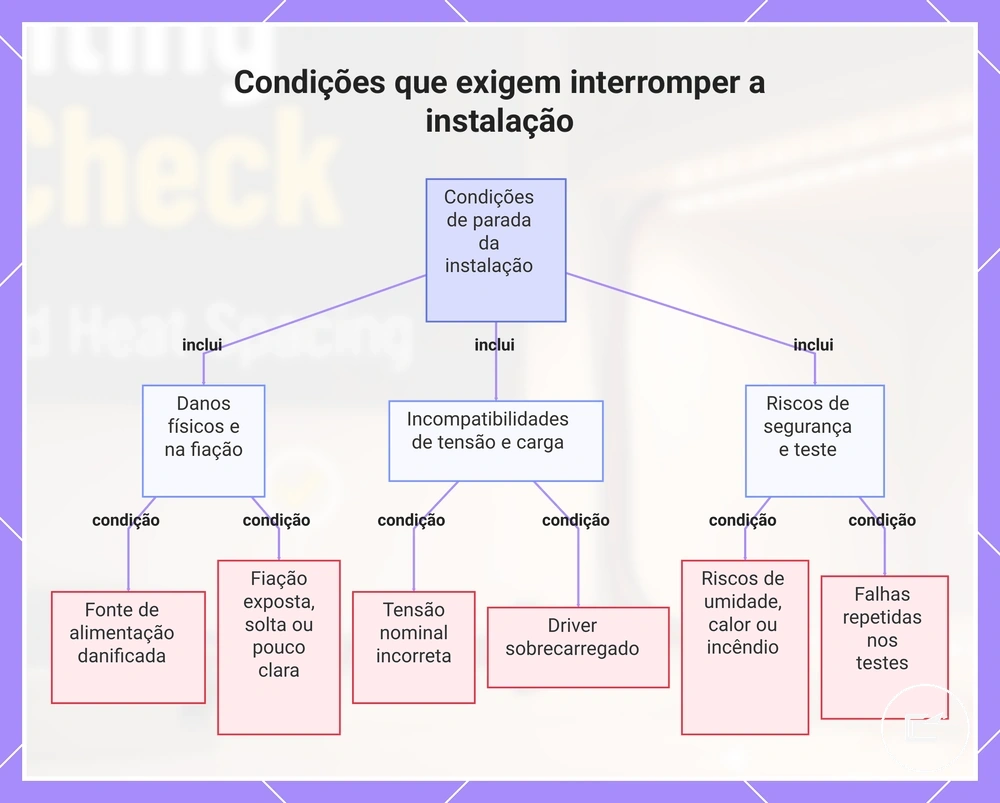

A ilustração agrupa as condições específicas que exigem a parada imediata da instalação em três categorias principais: danos físicos e na fiação, incompatibilidades de tensão e carga, e riscos de segurança e teste.
