Fitas de LED sob armário sem funcionar

Quando uma fita de LED sob armário não funciona, diagnostique o sistema nesta ordem: alimentação e tensão compatível, conexões e polaridade, controlador ou dimmer e, por último, a própria fita. Se toda a fita apaga, comece pelo caminho de alimentação e controle; se apenas um trecho falha, priorize a conexão, o ponto de corte e o segmento local.

A falha em uma fita de LED sob armário deve ser tratada como um problema de sistema: fonte de alimentação ou driver, conectores, controlador, dimmer, pontos de corte, contatos de cobre e a própria fita podem participar do caminho elétrico. O diagnóstico desses componentes conectados faz parte de acessórios para fitas de LED e iluminação de armários.

Os sintomas visíveis fornecem a primeira pista: ausência total de luz favorece verificações de alimentação e controle; uma falha localizada favorece inspeção de conexão, corte ou segmento; cintilação pode envolver contato instável, alimentação ou dimmer. A sequência mais útil é classificar o sintoma, isolar um componente por vez e só então considerar substituição.

Se houver calor intenso, cheiro de queimado, faíscas, derretimento, isolamento danificado ou outro sinal elétrico incomum, desligue a alimentação e interrompa o diagnóstico. Não continue testes energizados nessas condições.

Sintomas de falha antes de testar a fita de LED

Antes de testar componentes, classifique o padrão da falha. Ausência total de luz, luz parcial, cintilação, desligamento repentino e falha após corte ou reconexão apontam para áreas diferentes do sistema, embora nenhum sintoma isolado confirme a causa.

Uma instalação nova que nunca funcionou pode indicar uma área de falha diferente de uma fita que funcionou anteriormente e depois parou. Problemas de instalação nova podem estar relacionados a condições de configuração, enquanto falhas posteriores podem apontar para uma mudança no fornecimento de energia, qualidade do contato, resposta do controlador ou condição da fita. Como o mesmo padrão de sintoma pode vir de mais de uma área de falha, evite assumir uma única causa provável sem mais testes.

Os sintomas de falha antes de testar a fita de LED devem ser classificados antes de iniciar os testes de componentes. A imagem abaixo destaca categorias de sintomas visíveis e ajuda a organizar a primeira direção de diagnóstico para cada sinal de falha.

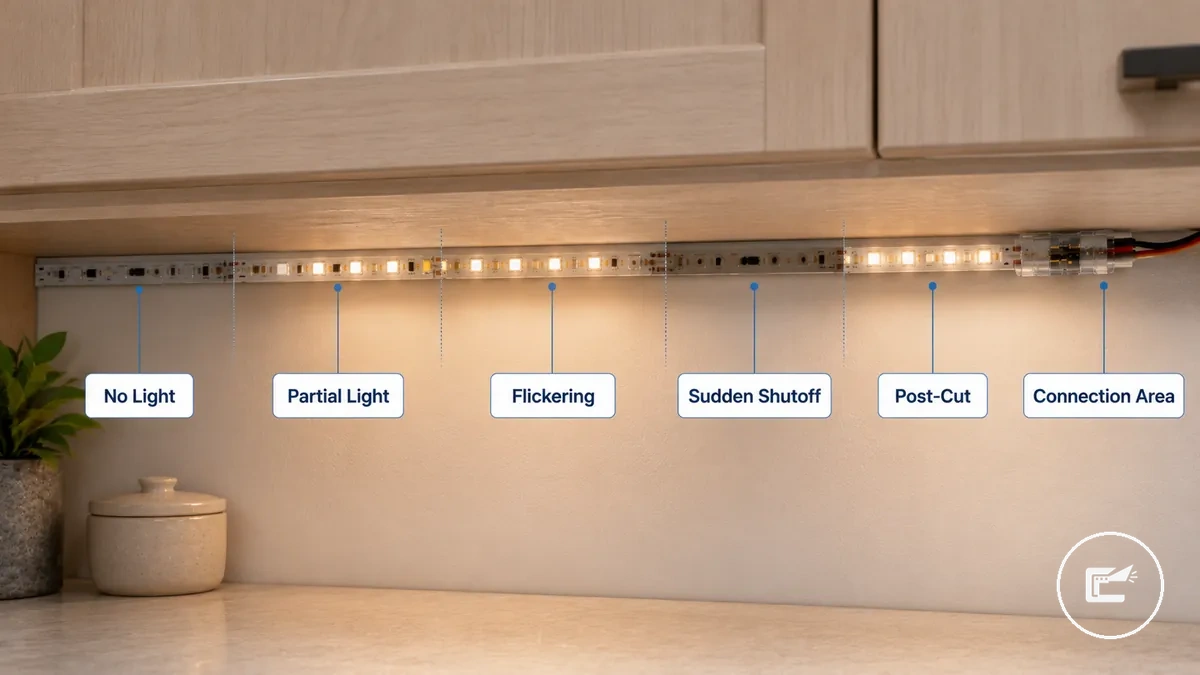

Os sintomas restringem a primeira área de inspeção antes de testes mais aprofundados. Use o mapa de sintomas para escolher onde começar, mas confirme a falha isolando componentes em vez de tratar um único sinal como diagnóstico definitivo.

Sem luz, luz parcial, cintilação e desligamento repentino

O alcance da falha ajuda a separar três padrões: falha em toda a fita, falha localizada e comportamento intermitente. Uma fita totalmente apagada favorece verificações do caminho de energia; uma seção morta favorece conexão ou dano local; cintilação favorece contato instável, alimentação ou controle.

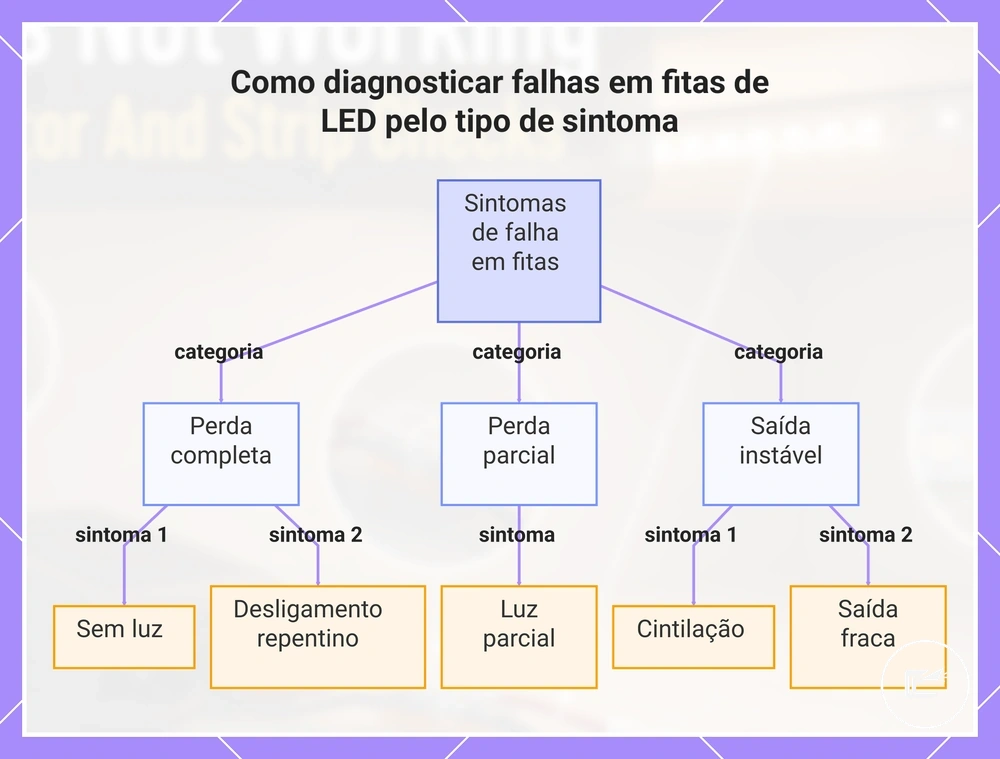

Este gráfico organiza os sintomas de falha em categorias para orientar a primeira verificação sem presumir uma causa única.

Problemas após cortar, estender ou reconectar a fita

Quando a falha aparece após cortar, estender ou reconectar a fita, o ponto modificado é a primeira zona de inspeção. Corte fora da marca indicada, contato insuficiente nos contatos de cobre, polaridade invertida ou conexão frouxa podem interromper apenas o trecho posterior à modificação.

• Ponto de corte: Verifique se o corte segue a linha marcada; um problema no ponto de corte pode criar uma seção morta além da área modificada.
• Contato de cobre: Verifique o contato de cobre na extremidade da fita; contato ruim nesta área pode reduzir a emissão de luz ou afetar parte da fita.
• Ajuste do conector: Verifique se o encaixe do conector está firme; contato fraco na área de reconexão pode contribuir para cintilação ou funcionamento intermitente.
• Polaridade: Verifique a polaridade no ponto modificado; alinhamento incorreto pode resultar em ausência de luz na seção afetada.
• Cabo de extensão: Verifique se há conexão solta onde o cabo de extensão se une à fita; essa condição pode causar cintilação ou uma seção morta.
• Reconexão: Verifique o clipe do conector ou a área de reconexão primeiro; uma falha local aqui pode aparecer imediatamente após a reconexão.

Fonte de alimentação, driver e problemas de tensão

Quando a fita apresenta ausência de luz, escurecimento, cintilação ou desligamento, a fonte de alimentação ou o driver pode fazer parte da falha. Verifique o fornecimento de energia antes de substituir componentes visíveis, porque alimentação inadequada ou instável pode fazer uma fita funcional parecer defeituosa.

Duas relações precisam estar corretas: a tensão de saída da fonte/driver deve corresponder à tensão nominal indicada para a fita, e a capacidade de corrente ou potência da fonte deve ser suficiente para a carga total conectada. Tensão incompatível pode impedir o funcionamento ou danificar componentes; capacidade insuficiente pode causar queda de brilho ou desligamento sob carga; conexão solta pode causar cintilação.

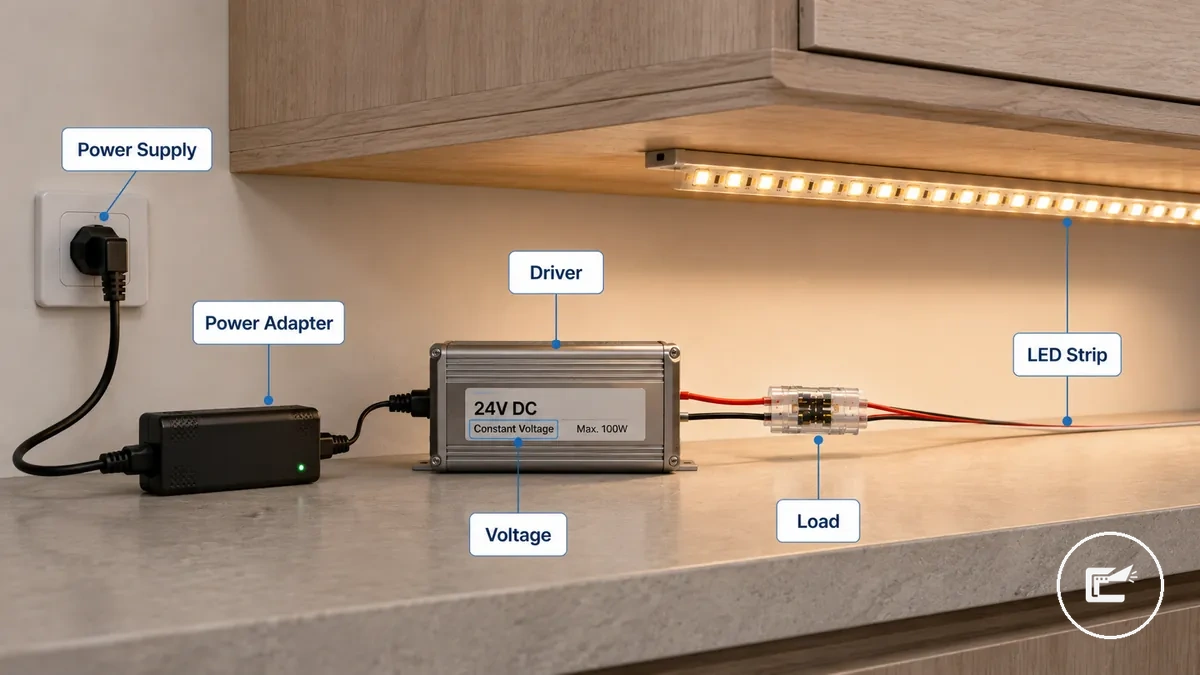

Problemas de fonte de alimentação, driver e tensão são mais fáceis de inspecionar quando o caminho da energia está visível. A imagem identifica a fonte de alimentação, o driver, a área da etiqueta de tensão e a conexão de entrada da fita, e a tabela diagnostica falhas comuns de energia por sintoma e verificação.

A tensão e a capacidade da fonte devem corresponder à configuração da fita antes de testes mais aprofundados; use as verificações de compatibilidade quando a etiqueta, a carga ou o tipo de driver não estiverem claros.

Falhas de contato do conector, polaridade e ajuste

Quando uma fita de LED apresenta ausência de luz, cintilação ou uma seção morta, uma falha no conector pode interromper a corrente mesmo que a fita e a fonte de alimentação ainda estejam utilizáveis. O contato do conector, a polaridade e o ajuste devem ser verificados antes de assumir que a fita falhou. Falhas no conector podem imitar uma fita morta.

Falhas de contato geralmente vêm de superfície de contato mal engatada, polaridade invertida, largura incompatível, quantidade/disposição de contatos incompatível, pinos desalinhados ou pressão insuficiente da braçadeira. Um conector compatível precisa corresponder fisicamente à fita e posicionar seus contatos sobre os contatos de cobre corretos.

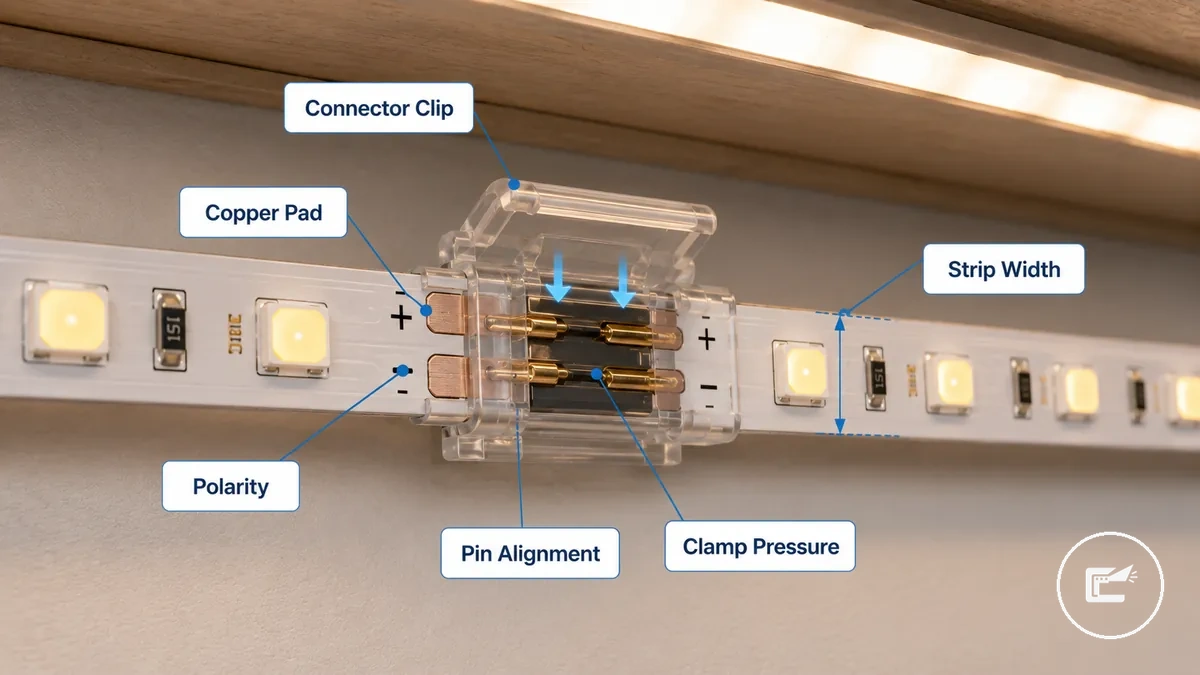

Falhas de contato do conector, polaridade e ajuste são mais fáceis de diagnosticar quando a área de contato está visível. A imagem abaixo identifica os pontos de contato que comumente causam sintomas de ausência de luz ou cintilação.

O ajuste do conector, a polaridade e a pressão de contato são as principais verificações. Esta lista de verificação confirma o contato físico e o ajuste antes de decidir se o problema está mais relacionado a contato ruim ou a um ajuste incompatível.

• Contato do conector: Verifique se a superfície de contato atinge totalmente o contato de cobre; contato ruim pode causar ausência de luz.
• Polaridade invertida: Verifique as marcas de polaridade na extremidade da fita; polaridade invertida pode impedir a resposta normal da fita.
• Largura e contatos: Verifique se o conector corresponde à largura da fita e à quantidade/disposição de contatos; incompatibilidade física impede contato confiável.
• Alinhamento dos pinos: Verifique se cada pino ou dente toca o contato de cobre correspondente; desalinhamento pode criar uma seção morta ou ausência de resposta.
• Pressão da braçadeira: Verifique se a pressão da braçadeira segura a fita firmemente; um clipe solto pode contribuir para cintilação.
• Exposição do contato de cobre: Verifique se contato de cobre suficiente está exposto para o contato; área de contato limitada pode afetar o fluxo de corrente.

Contato ruim geralmente envolve uma conexão que pode funcionar de forma intermitente, enquanto um ajuste incompatível frequentemente envolve largura da fita ou alinhamento dos pinos que impede contato confiável desde o início.

Problemas com controlador, dimmer, controle remoto e reset

Quando a fita recebe energia, mas responde de forma inconsistente, muda de cor incorretamente, não responde ao dimmer ou ignora o controle remoto, a falha pode estar no caminho de controle. Controlador, dimmer, receptor e estado de pareamento podem alterar o comportamento mesmo quando a fita e a fonte estão funcionando.

Sem resposta ao controle remoto, verifique bateria, caminho do sinal, pareamento e receptor. Cintilação ou escurecimento irregular associados ao dimmer podem indicar incompatibilidade de carga, ajuste ou falha do próprio controle. Em fitas multicanais, um controlador defeituoso também pode afetar apenas uma cor ou canal.

O teste de bypass só é útil quando a fita pode receber diretamente a mesma alimentação compatível. Se funcionar sem o controlador, a falha fica mais concentrada no caminho de controle; se continuar falhando, procure alimentação, conexão ou dano na fita. Não faça bypass de drivers exigidos pelo sistema nem de conexões à rede elétrica.

1. Controle remoto: Verifique a bateria e a resposta do sinal. Se o controle remoto não mostrar resposta, o problema pode envolver a bateria, o caminho do sinal ou o receptor.
2. Pareamento: Verifique se o pareamento é necessário para o controlador ou controle remoto. Se o pareamento for perdido, a fita pode não responder aos comandos.
3. Reset: Verifique se o controlador está em um estado de reset inesperado. Se as configurações foram alteradas, o comportamento da fita pode diferir até que o estado de controle seja restaurado.
4. Dimmer: Verifique o dimmer e a classificação de carga. Se aparecer cintilação ou escurecimento instável, a condição do dimmer pode contribuir para o sintoma.
5. Bypass: Faça conexão direta somente quando a tensão e o tipo de alimentação forem compatíveis e a fita permitir esse teste. Se a fita funcionar sem o controlador, a falha pode estar no controlador, dimmer, receptor ou canal de saída.

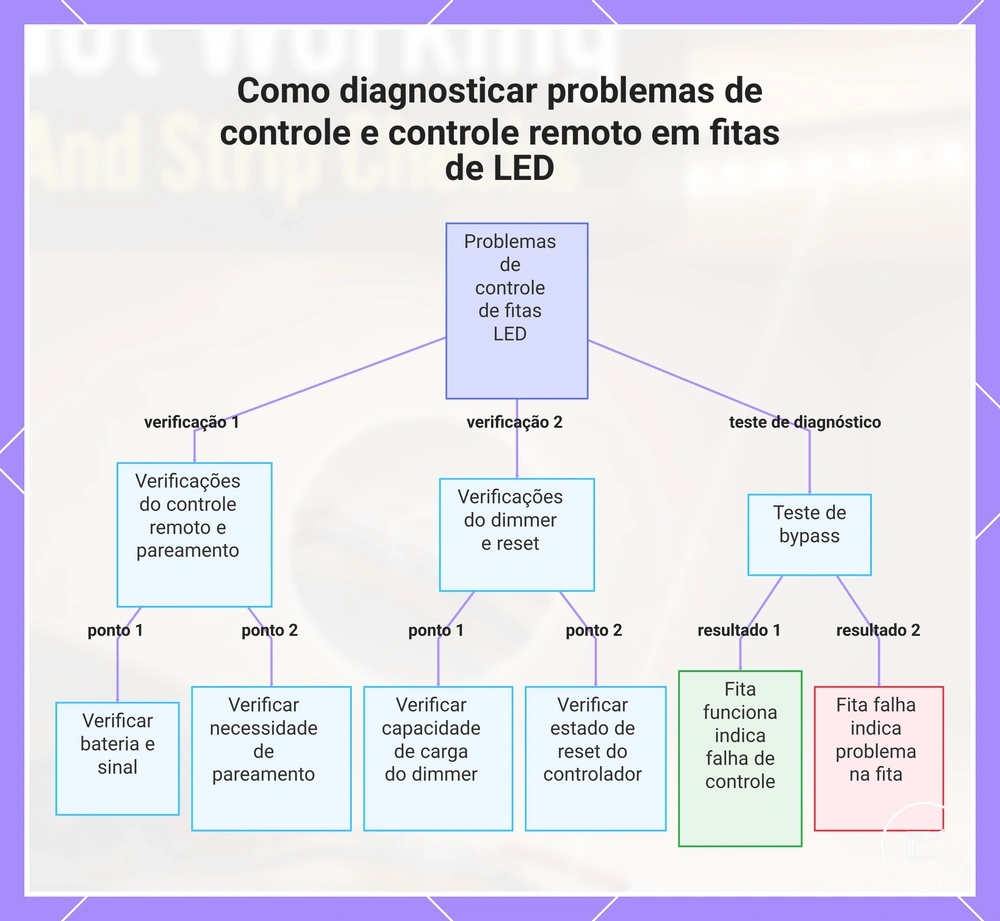

Este gráfico mostra as principais verificações para problemas relacionados ao controle de fitas LED, incluindo testes de controle remoto, dimmer, reset e bypass.

Pontos de corte, contatos de cobre e falhas de reconexão

Quando uma fita para de funcionar após corte, extensão ou reconexão, a falha costuma ficar concentrada no segmento modificado. O corte deve ocorrer apenas no ponto marcado para corte, e os contatos de cobre, a polaridade e a continuidade da nova conexão precisam permanecer corretos.

Pontos de corte, contatos de cobre e falhas de reconexão geralmente começam com uma condição visível próximo ao ponto de conexão. Uma marca de corte que não se alinha com a área de conexão pretendida, um contato de cobre com contato ruim, uma junta de solda com continuidade interrompida ou uma marca de polaridade invertida pode causar ausência de luz, cintilação ou uma seção morta. Quando a continuidade é interrompida na extremidade da fita ou na conexão do cabo de extensão, a área afetada geralmente é local, em vez de se espalhar por toda a fita.

Uma falha de reconexão reparável pode envolver um problema de contato na área do contato, junta de solda, dente do conector ou conexão do cabo de extensão. Um segmento de fita danificado pode mostrar dano visível na fita ou uma condição que permanece inalterada após a verificação do ponto de conexão. Pontos de corte, contatos de cobre e falhas de reconexão podem ser inspecionados com a lista de verificação abaixo, que verifica o segmento modificado sem transformar o diagnóstico em um tutorial completo de corte.

• Marca de corte: Confirme que o corte foi feito na linha indicada pela própria fita; cortar fora dessa zona pode interromper trilhas e deixar o segmento posterior sem alimentação.
• Contatos de cobre: Verifique se os contatos de cobre permanecem expostos e fazem contato adequado; contato limitado pode reduzir ou interromper a emissão de luz.
• Junta de solda: Verifique se a junta de solda parece contínua; uma falha local na junta pode interromper o fluxo de energia para o próximo segmento.
• Dente do conector: Verifique se o dente do conector atinge o contato de cobre corretamente; engate inadequado pode criar cintilação ou uma seção morta.
• Cabo de extensão: Verifique o ponto de conexão do cabo de extensão; uma conexão solta ou incompleta pode afetar a continuidade e a resposta da fita.
• Marca de polaridade: Verifique se a marca de polaridade corresponde ao cabo de extensão ou à extremidade da fita conectada; uma conexão invertida pode resultar em ausência de saída no segmento local.

Quando o padrão de falha permanece limitado ao segmento modificado, mais contexto sobre problemas de corte e conexão pode ajudar a esclarecer condições mais amplas relacionadas à conexão.

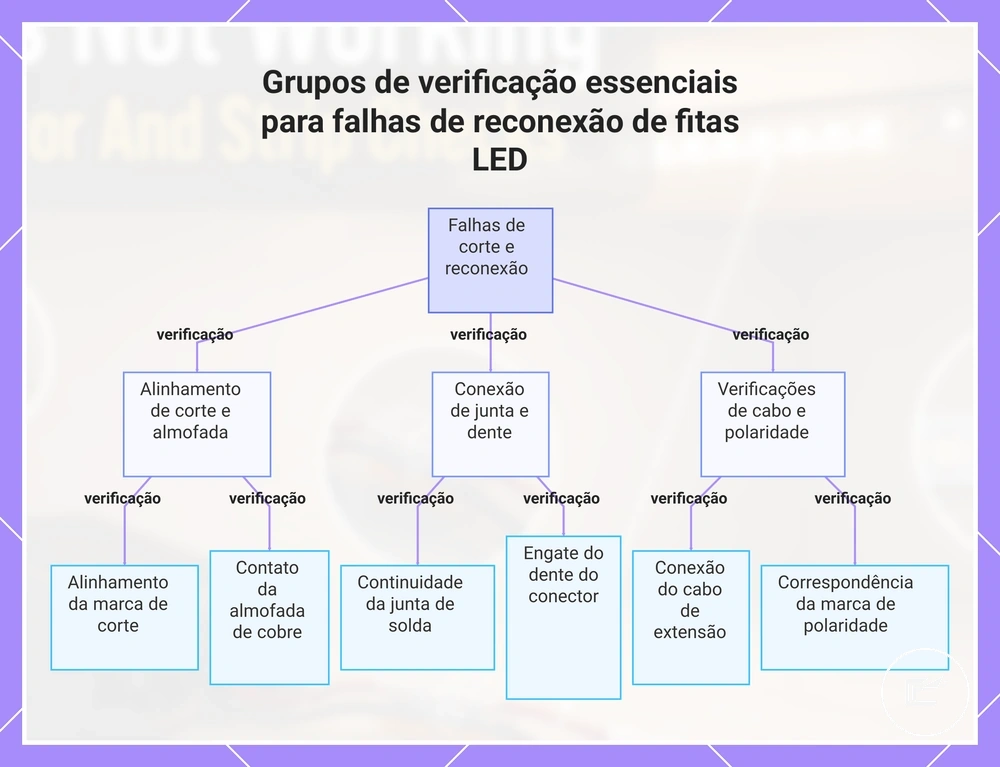

Este gráfico agrupa os pontos de inspeção mais comuns para diagnosticar falhas em fitas LED após corte ou reconexão.

Seções de fita danificadas e LEDs com falha

Quando uma seção de fita danificada ou LEDs com falha permanecem apagados após verificações de conexão, o material da fita ou a seção de LED podem estar danificados. A falha local pode vir de chips de LED, trilha de cobre, área do resistor, estresse da camada adesiva, exposição ao calor ou danos por curvatura. Isso separa provável dano na fita de contato ruim.

Sob armários, danos visíveis na fita podem aparecer como fita rachada, marcas de queimado, exposição à água, curvas fechadas, camada adesiva solta ou áreas com estresse térmico. Esses sinais são importantes porque uma seção danificada pode criar uma seção morta, perda de cor, cintilação ou necessidade de substituição, dependendo de onde a falha local aparece.

Seções de fita danificadas e LEDs com falha devem ser avaliados pelos sintomas locais e condição visível após os pontos de conexão terem sido verificados. A substituição depende da área danificada, se o sintoma se repete e se o segmento de fita afetado pode ser isolado.

Testando a falha antes de substituir peças

Testar antes de substituir significa isolar um componente por vez. A sequência mais segura e informativa é energia, correspondência de tensão, conexões, caminho de controle e, por fim, resposta de segmentos da fita.

Testar a falha antes de substituir peças usa uma sequência simples para isolar componentes antes que decisões de substituição sejam tomadas. Siga as etapas abaixo usando apenas verificações seguras e evite trabalho inseguro com fios energizados ou procedimentos avançados de reparo elétrico.

1. Presença de energia: Quando houver uma fonte conhecida e compatível, use apenas uma com a mesma tensão nominal e polaridade exigidas pela fita. Se a fita responder, a fonte original entra como suspeita.
2. Correspondência de tensão: Compare a tensão indicada na saída da fonte/driver com a tensão nominal da fita. Valores incompatíveis exigem corrigir a configuração antes de continuar.
3. Continuidade do conector: Inspecione o conector, o contato sobre os contatos de cobre e os pontos de união. Se a resposta voltar após corrigir o contato, a falha estava no caminho da conexão, não necessariamente na fita.
4. Bypass do controlador: Faça esse teste apenas quando a fita aceitar alimentação direta compatível. Se responder sem o controlador, a falha fica concentrada no caminho de controle.
5. Resposta do segmento da fita: Observe se um segmento da fita permanece apagado enquanto outras seções respondem. Uma seção morta pode ajudar a isolar a falha em um segmento local, em vez da fita inteira.
6. Testador de fita de LED: Use somente um testador adequado ao tipo e à tensão da fita. Uma resposta no testador ajuda a deslocar a investigação para outro componente do sistema.

Essas verificações separam o isolamento da falha das orientações de configuração. Para instruções mais amplas, consulte o processo de instalação. Se a falha permanecer incerta após isolar cada componente, baseie a substituição nos resultados repetíveis dos testes, não em uma única suposição.

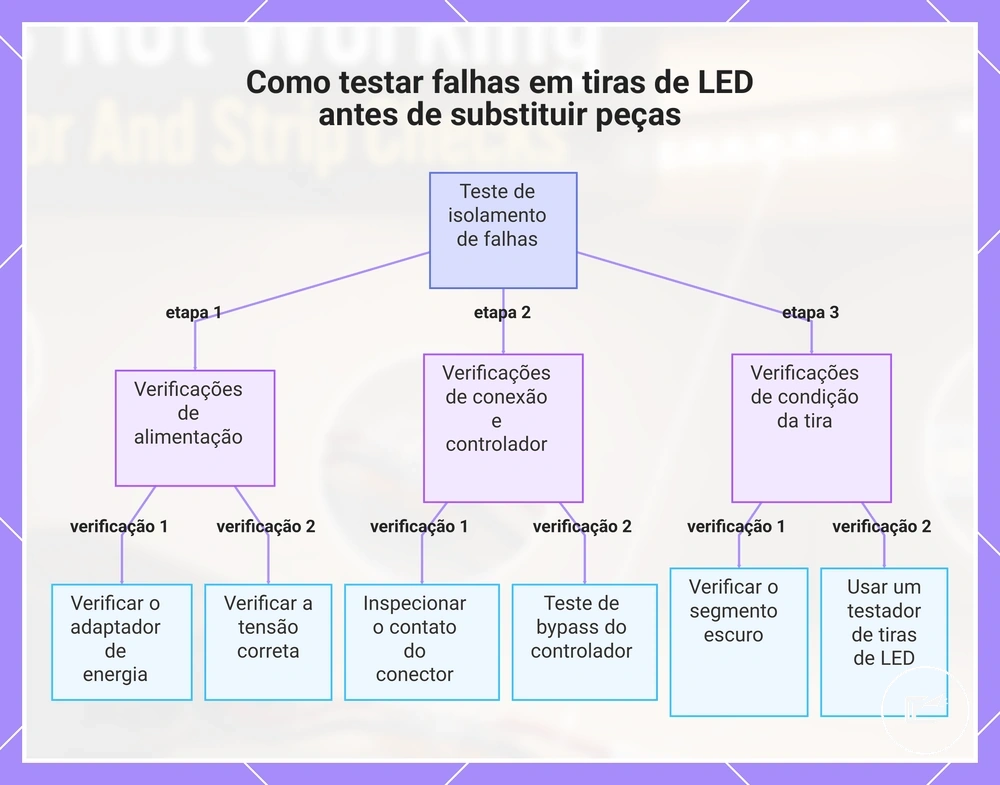

Este gráfico mostra a sequência de testes para isolar o componente com falha em um sistema de fitas de LED, começando pela alimentação e terminando pela condição da própria fita.

Quando um conector, fonte de alimentação, controlador ou fita precisa ser substituído

A substituição depende se o diagnóstico aponta para uma peça específica com falha, condição visível, problema de compatibilidade ou sinal de falha repetível. Decisões sobre conector, fonte de alimentação, controlador, dimmer, cabo de extensão e seção da fita devem ser baseadas em evidências consistentes, em vez de um único sintoma. A substituição deve seguir as evidências, não suposições.

Uma falha reparável pode não exigir substituição. Por exemplo, um conector com contato ruim pode responder após reconexão ou ajuste, enquanto um componente danificado ou envelhecido pode continuar mostrando o mesmo sinal de falha mesmo após verificações de compatibilidade e conexão serem concluídas.

Quando um conector, fonte de alimentação, controlador ou fita precisa ser substituído, a avaliação se torna mais fácil após isolar a peça provavelmente com falha. A tabela abaixo organiza sinais de substituição, condições de substituição e riscos de substituição por componente. Compatibilidade e repetibilidade são importantes antes de decidir substituir qualquer peça.

O momento da substituição depende do sinal de falha, da compatibilidade e da repetibilidade do sintoma. Para considerações mais amplas sobre momento e contexto relacionado ao envelhecimento, consulte o troca e vida útil.

Sintomas inseguros que devem interromper o diagnóstico

Sinais de calor excessivo, cheiro de queimado, faíscas, derretimento ou isolamento danificado mudam a prioridade de diagnóstico para segurança. Nessas condições, não tente localizar a falha com o circuito energizado.

Desconecte a alimentação, evite reutilizar o componente afetado e não continue testes energizados. Faíscas, material derretido, cabos danificados ou aquecimento intenso justificam avaliação por pessoa qualificada antes de religar o sistema.

Sintomas inseguros que devem interromper o diagnóstico podem ser reconhecidos com a lista de verificação de alerta abaixo. Estes sinais de parada identificam quando a ação imediata é mais importante que o diagnóstico contínuo. Para critérios adicionais de escalonamento, consulte os sinais de segurança.

• Calor intenso: Desconecte a alimentação e interrompa o diagnóstico; calor anormal em fonte, controlador, conector ou fita precisa ter a causa avaliada antes do reuso.
• Cheiro de queimado: Desconecte a alimentação, não reutilize o componente afetado e procure avaliação qualificada.
• Faíscas: Desligue a alimentação imediatamente, não reutilize o conjunto e procure avaliação qualificada.
• Isolamento danificado: Pare os testes e não energize novamente até que o cabo ou componente seja reparado ou substituído adequadamente.
• Desligamento repetido: Interrompa o diagnóstico até verificar fonte, carga e controle, especialmente se o desligamento vier acompanhado de aquecimento.
• Queimadura ou derretimento visível: Não reutilize o componente; desconecte a alimentação e procure avaliação qualificada.

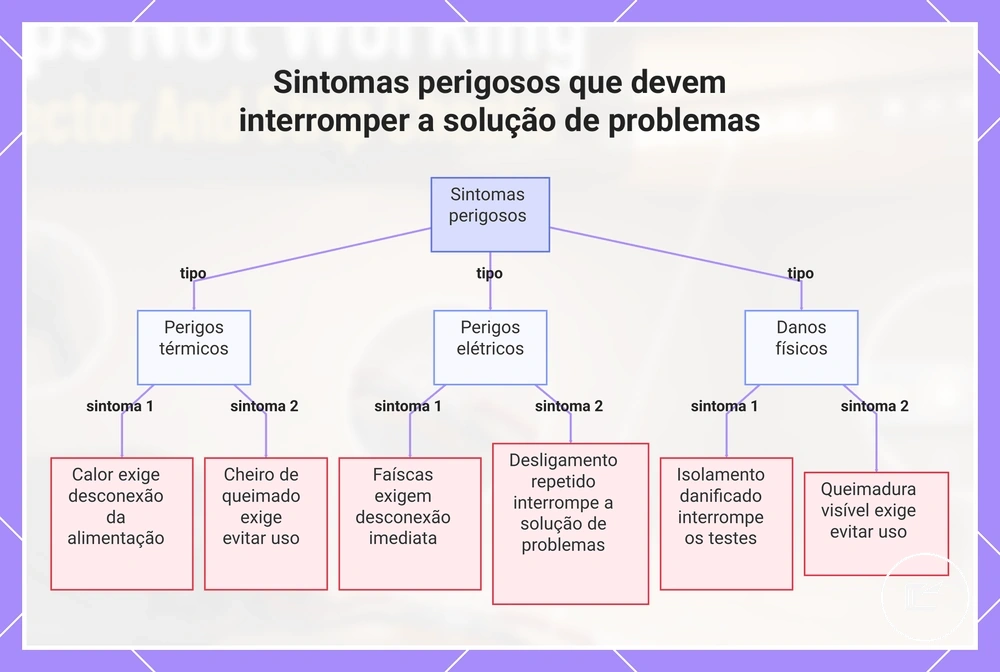

Este gráfico reúne os sinais de parada mais importantes durante a solução de problemas de fitas de LED.
