Dolap Altı LED Şerit Aydınlatmaları Çalışmıyor

Dolap altı LED şerit çalışmıyorsa önce arızanın tüm şeridi mi yoksa yalnızca bir bölümü mü etkilediğini belirleyin; ardından güç ve gerilim uyumu → konnektör ve polarite → kontrol cihazı/dimmer → kesim noktası ve şerit hasarı sırasıyla kontrol edin. Aşırı ısınma, yanık kokusu, kıvılcım, erime veya hasarlı yalıtım varsa gücü kesin ve sorun gidermeyi durdurun.

Bir LED şerit sistemi; şerit, güç kaynağı veya sürücü, konnektörler ve varsa kontrol cihazı/dimmer birlikte çalıştığı için tek bir belirti birden fazla nedenden kaynaklanabilir. Bu sayfa, LED şerit ve dolap aydınlatma aksesuarları içindeki bu bileşenleri belirtiye göre izole etmeye; ardından onarımın mı yoksa değişimin mi daha uygun olduğunu değerlendirmeye odaklanır.

LED Şeridi Test Etmeden Önce Arıza Belirtileri

Testten önce belirtinin kapsamını ve ne zaman başladığını belirlemek, olası arıza alanını daraltır. Işık yok, kısmi ışık, titreme, ani kapanma veya yalnızca değiştirilen bir noktadan sonra başlayan arıza aynı nedeni göstermez; bunlar ilk kontrolün nereye yönelmesi gerektiğini gösteren işaretlerdir.

Yeni kurulumda hiç tepki olmaması daha çok güç, gerilim/polarite uyumu veya bağlantı kontrollerini öne çıkarır. Daha önce çalışan bir şeritte sonradan ortaya çıkan sorun ise gevşeyen temas, kontrol bileşeni, güç kaynağı veya yerel şerit hasarıyla ilişkili olabilir. Tek bir belirtiyi kesin tanı olarak kullanmayın.

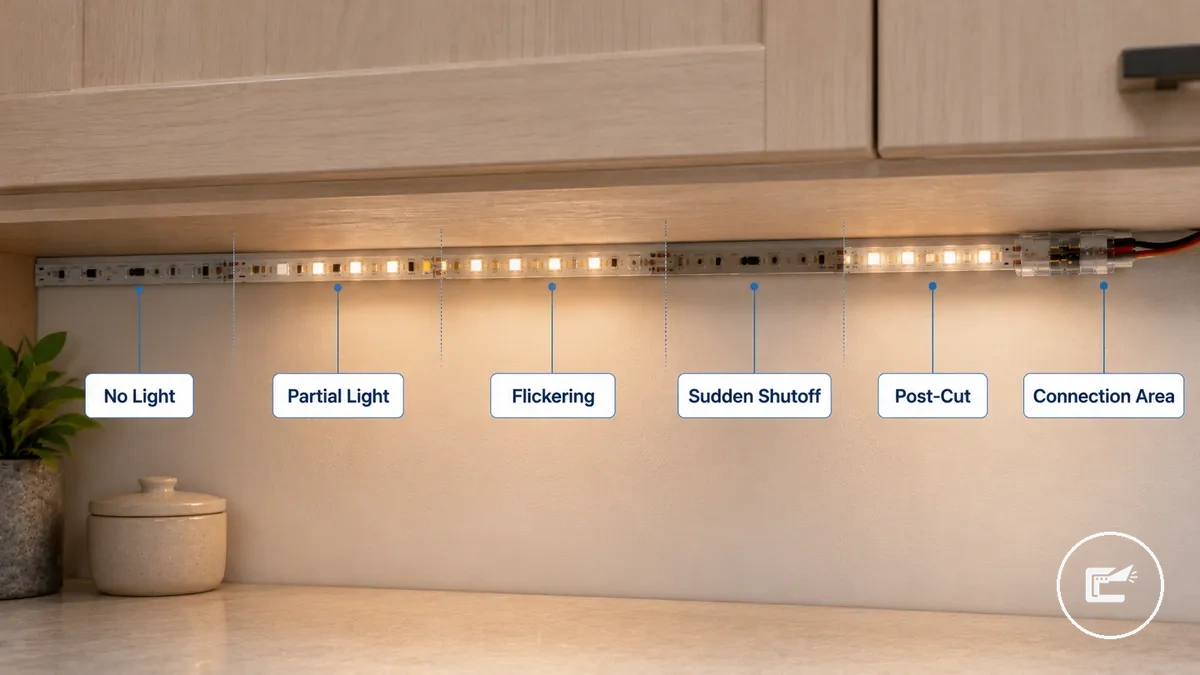

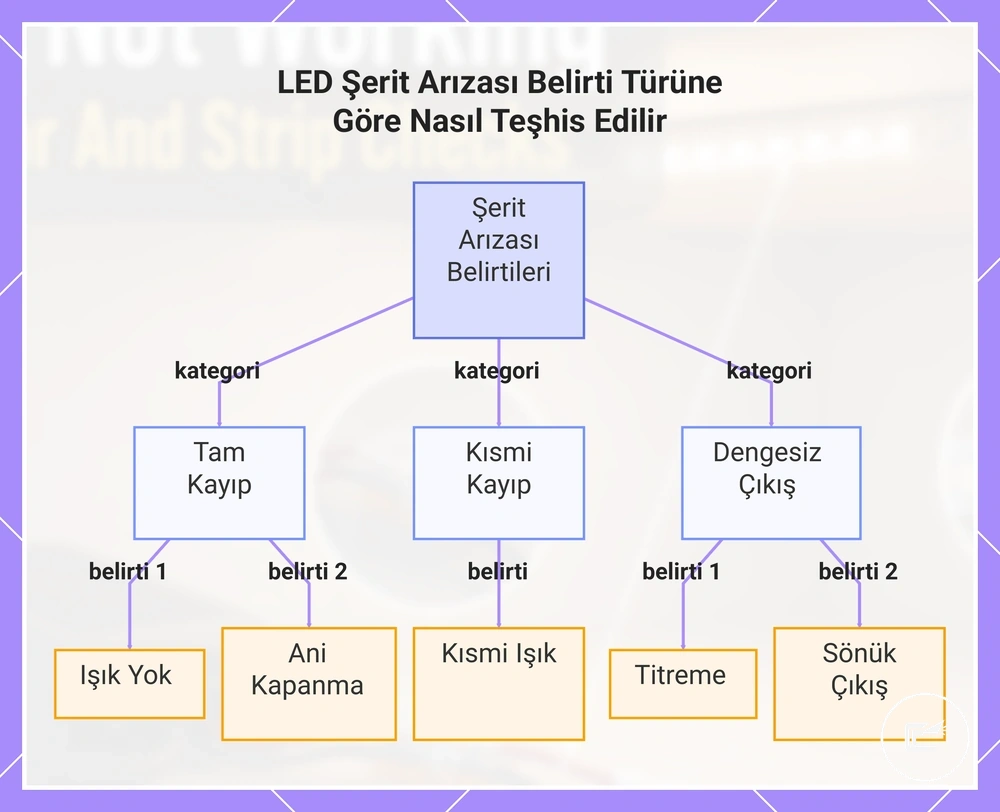

Bileşenleri tek tek test etmeden önce görünür belirtiyi sınıflandırın. Görsel, yaygın belirti türlerini ve hangi sistem bölgesine dikkat edilmesi gerektiğini gösterir.

Aşağıdaki kontrol listesi, her belirtiyi ilk bakılacak alanla eşleştirir; amaç parçayı hemen değiştirmek değil, arızayı daha küçük bir bölgeye indirmektir.

• Işık yok: Önce güç kaynağının bağlı ve uygun olup olmadığını, ardından konnektör ve kontrol cihazı yolunu kontrol edin.
• Kısmi ışık: Sorunun başladığı noktayı bulun; yerel konnektör, kesim/ek yeri veya şerit bölümü daha yüksek önceliklidir.
• Titreme: Gevşek temas, kararsız güç veya dimmer/kontrol yolu olasılığını değerlendirin; belirtinin dokunma, kısma veya çalışma süresiyle değişip değişmediğini gözlemleyin.
• Ani kapanma: Güç kaynağı ve yük koşullarını kontrol edin. Kapanmaya aşırı ısı, koku veya erime eşlik ediyorsa testi bırakın ve gücü kesin.
• Kesme sonrası arıza: Önce işaretli kesim noktasını, bakır pedleri ve polarite hizasını inceleyin.
• Bağlantı sonrası arıza: Önce yeni konnektör veya ek noktasındaki temasın tam ve hizalı olup olmadığını kontrol edin.

Işık Yok, Kısmi Işık, Titreme ve Ani Kapanma

Belirtinin tüm şeridi mi yoksa yerel bir bölümü mü etkilediği, güç yolu ile yerel şerit/bağlantı arızasını ayırmada en yararlı ilk ayrımdır. Aşağıdaki tablo belirtileri kesin tanı olarak değil, bir sonraki güvenli kontrol için yönlendirici olarak kullanır.

Özetle, tüm şeridi etkileyen belirtiler önce ortak güç ve kontrol yolunu; tek noktadan başlayan belirtiler ise önce yerel bağlantı veya şerit bölümünü kontrol etmeyi gerektirir. Görsel bu ayrımı belirti türlerine göre destekler.

Şeridi Kesme, Uzatma veya Yeniden Bağlama Sonrası Sorunlar

Arıza kesme, uzatma veya yeniden bağlamadan hemen sonra başladıysa ilk inceleme alanı değiştirilen noktadır. İşaretli kesim çizgisi, bakır temas pedleri, konnektör hizası, polarite ve uzatma bağlantısı doğrulanmadan tüm şeridin arızalı olduğunu varsaymayın.

• Kesim noktası: Kesimin şerit üzerindeki işaretli kesim çizgisinden yapıldığını kontrol edin; yanlış noktadaki kesim devre yolunu bozabilir.
• Bakır ped: Şerit ucundaki bakır temas pedinin kesilmemiş ve konnektör/lehim için yeterince sağlam olduğunu kontrol edin.
• Konnektör uyumu: Konnektörün şerit genişliği ve temas düzeniyle eşleştiğini, temas uçlarının pedlere tam bastığını kontrol edin.
• Polarite: Değiştirilen noktadaki +/− veya kanal işaretlerinin doğru yönde eşleştiğini kontrol edin; ters bağlantı ilgili bölümün çalışmasını engelleyebilir.
• Uzatma kablosu: Uzatma kablosunun her iletkeninin doğru hatta bağlı ve ek noktasının gevşek olmadığını kontrol edin.
• Yeniden bağlama: Arıza değişiklikten hemen sonra başladıysa önce yeni klips, lehim veya ek noktasını yeniden inceleyin.

Güç Kaynağı, Sürücü ve Gerilim Sorunları

Tüm şeritte ışık yoksa, genel loşluk, titreme veya tekrarlayan kapanma varsa güç kaynağı, sürücü ve besleme bağlantısı öncelikli kontrol alanlarıdır. Kararsız veya uyumsuz bir besleme, sağlam bir LED şeridi arızalıymış gibi gösterebilir.

İki ilişki özellikle önemlidir: güç kaynağının çıkış gerilimi şeridin nominal gerilimiyle aynı olmalı ve kaynağın güç kapasitesi (W) bağlı toplam yükü karşılamalıdır. Gevşek bir adaptör veya yetersiz kapasite; ışık yok, loşluk, titreme ya da yük altında kapanma gibi belirtiler oluşturabilir.

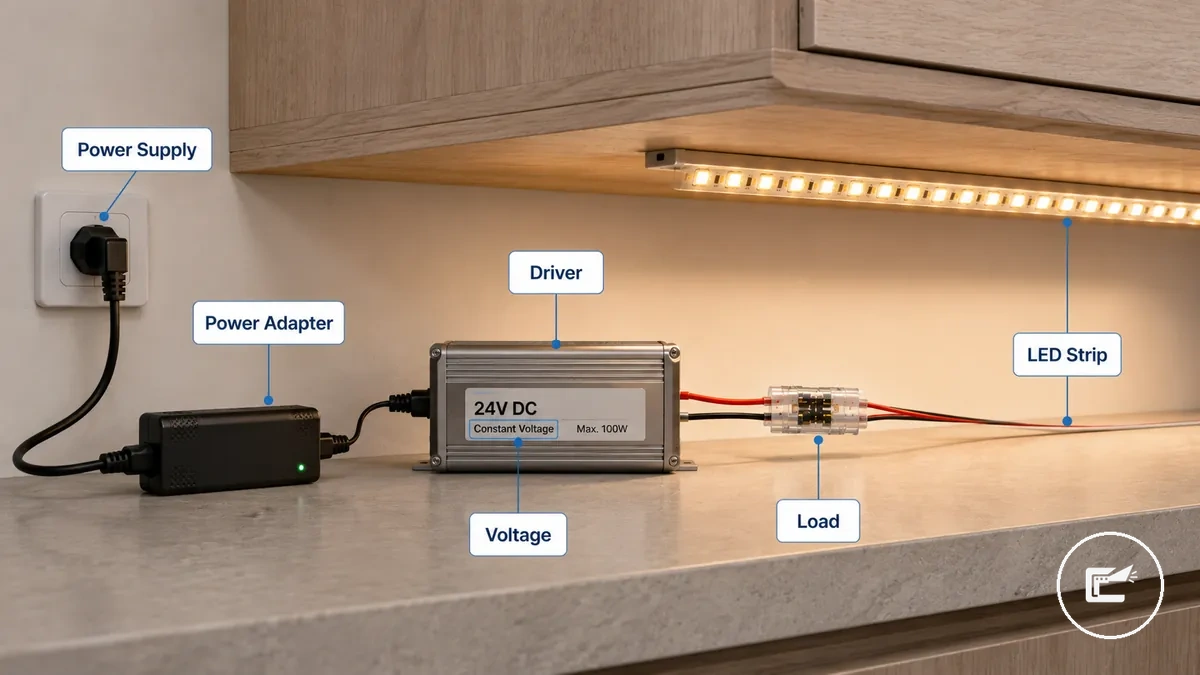

Görsel güç yolundaki ana bileşenleri etiketler; tablo ise güç parçası → durum → belirti → sonraki kontrol ilişkisini birlikte gösterir.

Bu kontrollerden çıkarılacak temel sonuç şudur: etiket gerilimi uyuşmuyorsa veya güç kaynağı bağlı yükü karşılamıyorsa, konnektör ya da şerit değişimine geçmeden önce besleme uyumluluğu çözülmelidir. Etiket veya yük bilgisi net değilse mevcut uyumluluk kontrollerini kullanın.

Konnektör Teması, Polarite ve Uyum Hataları

Işık yok, titreme veya yerel ölü bölüm görülmesi her zaman LED şeridin bozulduğu anlamına gelmez. Konnektör, bakır pedle elektriksel teması keserse güç kaynağı ve şerit sağlam olsa bile aynı belirtiler oluşabilir; bu yüzden temas, polarite ve fiziksel uyum şeritten önce kontrol edilmelidir.

Güvenilir bağlantı için konnektörün şerit genişliği ve temas/pin düzeniyle eşleşmesi, polaritenin doğru hizalanması ve temas uçlarının bakır pedlere yeterli basınçla oturması gerekir. Klips kapalı görünse bile kısmi temas aralıklı çalışmaya yol açabilir.

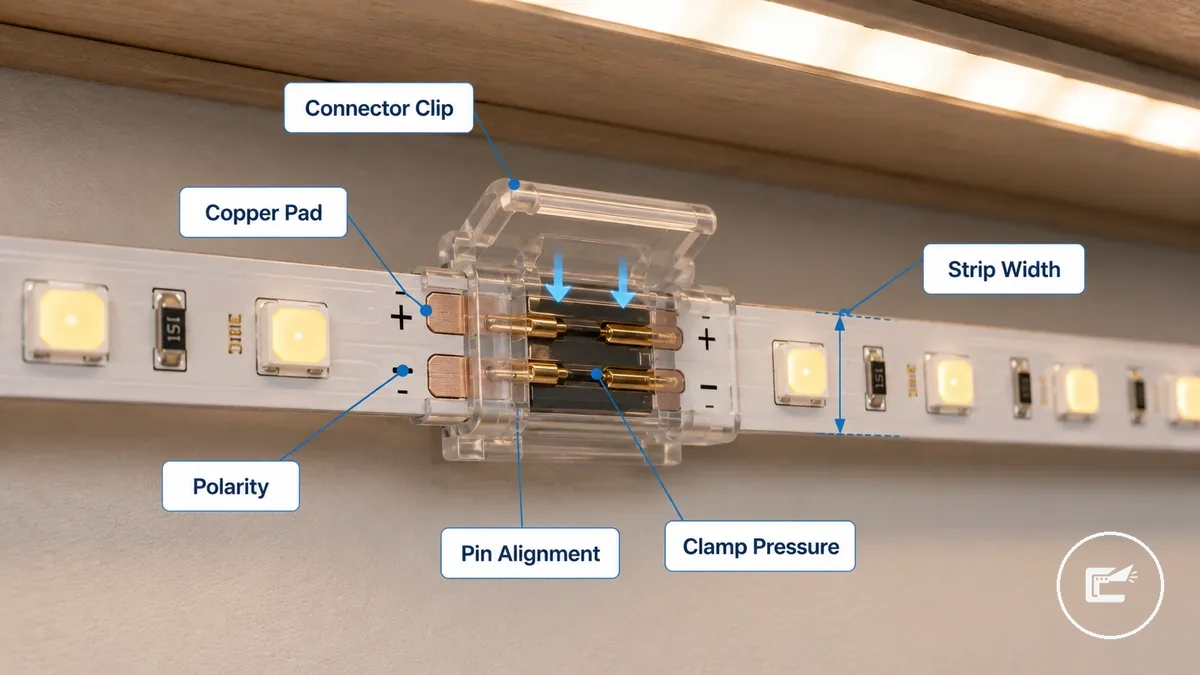

Görsel, bakır ped, polarite işaretleri ve konnektör temasının aynı bağlantı noktasında nasıl kontrol edileceğini gösterir.

Aşağıdaki kontrol listesi, zayıf teması fiziksel uyumsuzluktan ayırmak için aynı bağlantı noktasındaki temel koşulları doğrular.

• Konnektör teması: Temas ucunun bakır pede tam olarak bastığını kontrol edin; kısmi temas ışık kaybı veya titreme oluşturabilir.
• Polarite: Şerit ve bağlantı üzerindeki +/− ya da kanal işaretlerinin doğru yönde eşleştiğini kontrol edin; ters bağlantı tepkiyi engelleyebilir.
• Şerit genişliği: Konnektör gövdesinin şeridin fiziksel genişliğiyle eşleştiğini kontrol edin; yanlış genişlik temas uçlarının pedlere oturmasını engelleyebilir.
• Pin/temas hizası: Her temas ucunun karşılık gelen bakır pede denk geldiğini kontrol edin; kaymış hizalama ölü bölüm veya hiç tepki olmamasına yol açabilir.
• Klips basıncı: Klipsin şeridi kaymadan tuttuğunu ve temasın oynama ile kesilmediğini kontrol edin.
• Bakır pedin temas alanı: Pedin konnektör temasına yetecek kadar açıkta ve fiziksel olarak sağlam olduğundan emin olun.

Ayırıcı işaret: Bağlantı oynatıldığında belirti değişiyorsa zayıf temas daha olasıdır; konnektör baştan beri şeride fiziksel olarak oturmuyorsa genişlik veya temas düzeni uyumsuzluğu daha olasıdır.

Kontrol Cihazı, Dimmer, Kumanda ve Sıfırlama Sorunları

Şerit yanıyor ancak kumandaya yanıt vermiyor, yanlış renk gösteriyor, kısılmıyor veya düzensiz tepki veriyorsa arıza kontrol yolu içinde olabilir. Güç mevcutken kumanda, alıcı/kontrol cihazı, dimmer ve eşleştirme durumu şeridin davranışını değiştirebilir.

Kumanda için pil ve sinyal yolu; kontrol cihazı için eşleştirme ve kanal çıkışı; dimmer için ise uyumlu yük aralığı ve davranış kontrol edilmelidir. Kontrol cihazını baypas etme testi yalnızca şerit ile güç kaynağının nominal gerilimi ve polaritesi açıkça uyumluysa kullanılmalıdır.

Uyumlu bir doğrudan bağlantıda şerit normal çalışıyor ancak kontrol cihazı üzerinden çalışmıyorsa, hata kontrol yoluna daralmış olur. Doğrudan ve uyumlu beslemede de aynı arıza sürüyorsa güç, bağlantı veya şerit bölümü yeniden değerlendirilmelidir.

1. Kumanda: Pili ve sinyal tepkisini kontrol edin. Yanıt yoksa pil, görüş/sinyal yolu veya alıcı tarafı olası alanlardır.
2. Eşleştirme: Kontrol cihazı ile kumandanın eşleşme durumunu doğrulayın; eşleştirme kaybı komutların ulaşmasını engelleyebilir.
3. Sıfırlama: Üreticinin normal kullanım için tanımladığı kontrol durumuna dönüldüğünü doğrulayın; beklenmeyen ayarlar çıkış davranışını değiştirebilir.
4. Dimmer: Dimmerin şerit/sürücüyle uyumlu olduğunu ve bağlı yükün desteklenen aralıkta kaldığını kontrol edin; uyumsuzluk titreme veya düzensiz kısılma oluşturabilir.
5. Baypas: Yalnızca gerilim ve polarite uyumu doğrulandığında kontrol cihazını devreden çıkararak şerit tepkisini karşılaştırın. Baypasta çalışması, kontrol cihazı/dimmer yolunu daha olası hale getirir.

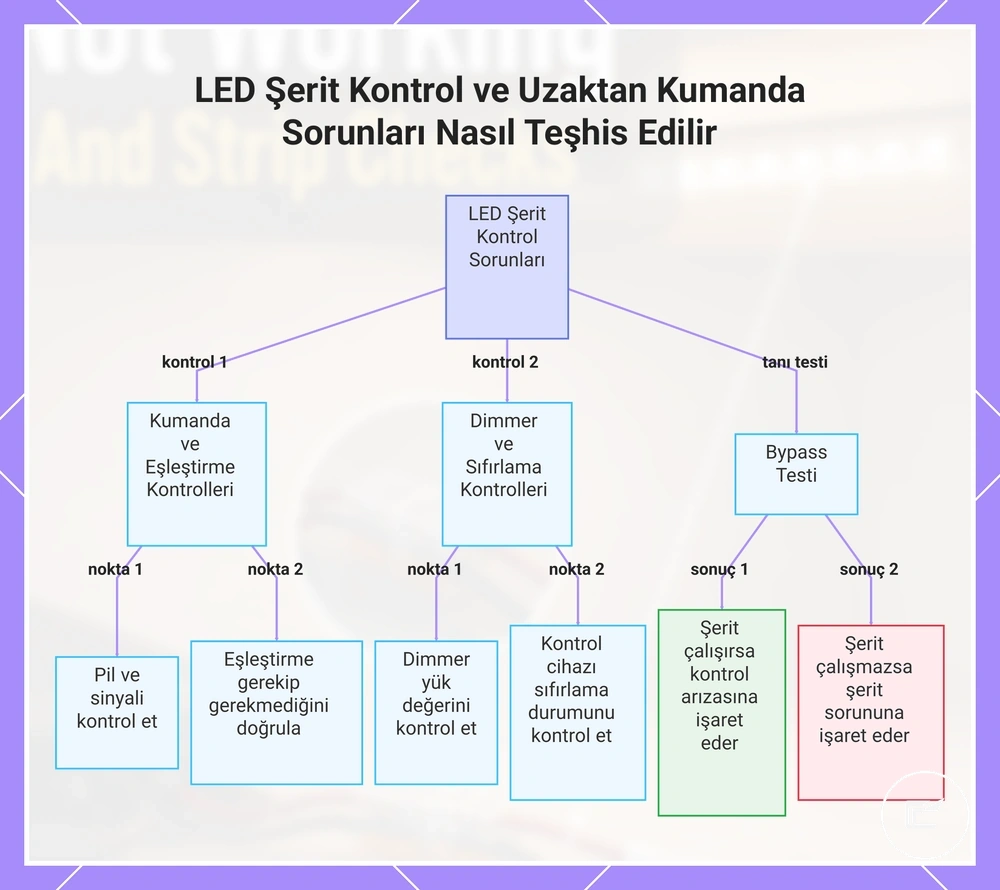

Görsel, kumanda ve dimmer kontrolleriyle birlikte eşleştirme, sıfırlama ve güvenli koşullarda yapılan baypas karşılaştırmasının tanı içindeki yerini gösterir.

Kesim Noktaları, Bakır Pedler ve Yeniden Bağlantı Arızaları

Şerit kesildikten, uzatıldıktan veya yeniden bağlandıktan sonra arıza başladıysa değiştirilen bölüm en yüksek öncelikli inceleme alanıdır. Kesilebilir LED şeritlerde bağlantı, işaretli kesim noktası ile bakır pedler üzerinden sürdürülür; hatalı kesim, zayıf temas veya ters polarite sürekliliği bozabilir.

Yerel bir ek arızası çoğunlukla bağlantı noktasından sonra başlayan ışık kaybı, titreme veya ölü bölüm şeklinde görünür. İşaretli kesim çizgisinin dışında kesmek, bakır pedi zedelemek, konnektör temas ucunu pede oturtamamak ya da polariteyi ters çevirmek, değiştirilen noktadan sonraki bölümü etkileyebilir.

Onarılabilir bir sorun; bakır ped, lehim/ek bağlantısı, konnektör temas ucu veya uzatma kablosunda mekanik temas eksikliği olabilir. Bağlantı doğrulandığı halde aynı fiziksel noktada hasar ve arıza sürüyorsa şerit bölümünün kendisi daha olası hale gelir.

• Kesim işareti: Kesilebilir şeridin yalnızca üreticinin belirlediği kesim çizgisinden kesildiğini doğrulayın; yanlış noktadaki kesim devre yolunu bozabilir.
• Bakır pedler: Pedlerin kesilmemiş, kopmamış ve konnektör/lehim için yeterli temas yüzeyine sahip olduğunu kontrol edin.
• Lehim veya ek bağlantısı: Güç kesikken bağlantının mekanik olarak sağlam ve sürekliliği bozacak kopukluk içermediğini inceleyin.
• Konnektör temas ucu: Temas ucunun doğru bakır pede bastığını kontrol edin; kısmi geçme titreme veya yerel ışık kaybı oluşturabilir.
• Uzatma kablosu: Her iletkenin doğru hatta bağlı ve ek noktasının gevşek olmadığını kontrol edin.
• Polarite/kanal işaretleri: Şerit ucu ile uzatma veya konnektör üzerindeki +/− ve varsa kanal işaretlerinin aynı sırada eşleştiğini doğrulayın.

Arıza yalnızca değiştirilen bölüm çevresinde kalıyorsa, kesme ve bağlantı sorunları rehberi bağlantı yönteminin daha geniş koşullarını açıklar.

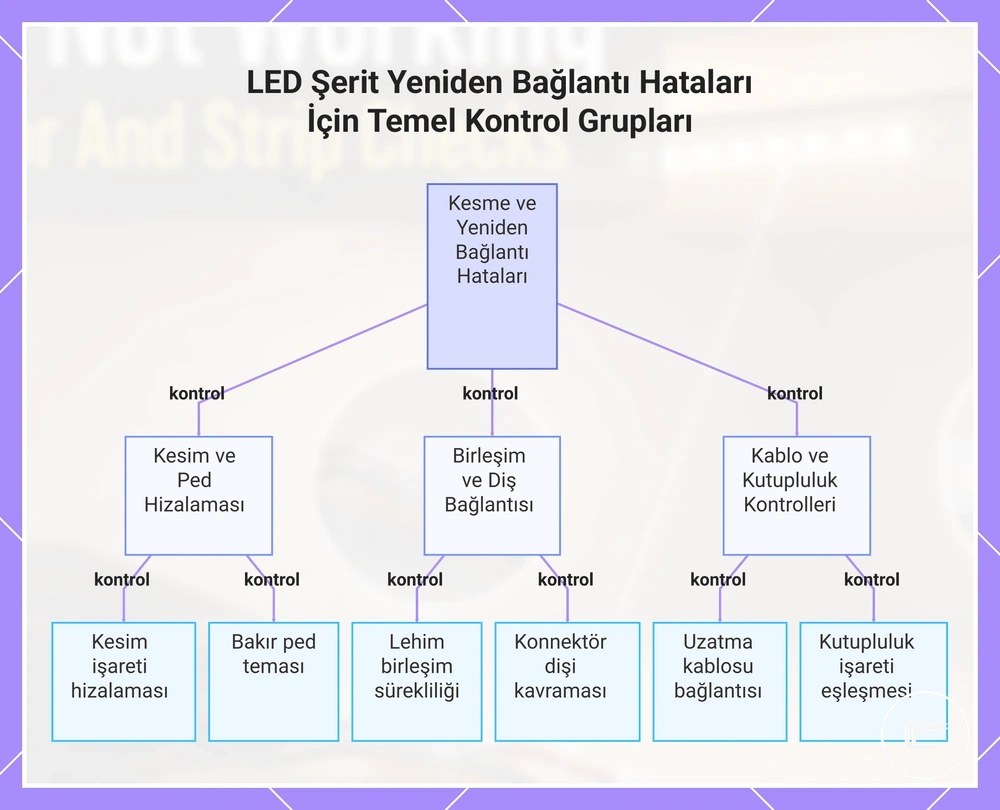

Görsel, yeniden bağlantı sonrası arızalarda en sık kontrol edilen kesim, ped, temas ve polarite noktalarını birlikte gösterir.

Hasarlı Şerit Bölümleri ve Ölü LED'ler

Bağlantı ve besleme kontrolleri doğru olduğu halde aynı bölüm karanlık kalıyorsa yerel şerit hasarı olasılığı artar. LED çipi, akım sınırlama direnci, bakır iletken izi veya esnek devre tabanı hasar gördüğünde arıza tek bir bölümde kalabilir.

Çatlak devre izi, yanık/kararma, korozyon veya sıvı izi, keskin bükülme noktası ve ısıya bağlı deformasyon fiziksel hasar işaretleridir. Gevşek yapışkan tek başına elektrik arızasını kanıtlamaz; ancak şeridin sarkmasına, keskin bükülmesine veya ısı yönetiminin bozulmasına eşlik ediyorsa hasar riskini artırabilir.

Bağlantı yeniden oturtulduğunda belirti değişmiyor ve aynı bölümde görünür hasar bulunuyorsa onarımdan çok etkilenen şerit bölümünün değiştirilmesi daha anlamlı olabilir. Sıvı teması, yanık veya erime varsa yeniden enerjilendirmeden önce güvenlik durumunu ayrıca değerlendirin.

Parçaları Değiştirmeden Önce Arızayı Test Etme

Parça değiştirmeden önce amaç, her seferinde tek bir bileşen grubunu izole etmektir. Güç ve uyumluluk → bağlantılar → kontrol yolu → yerel şerit bölümü sırası, sağlam parçaları gereksiz yere değiştirme riskini azaltır.

Aşağıdaki sıra düşük voltaj tarafındaki görsel ve uyumluluk kontrollerine odaklanır. Canlı şebeke kablosu, açık güç kaynağı gövdesi veya ileri elektrik onarımı gerektiren testlere geçmeyin.

1. Güç varlığı: Güç kaynağı ve bağlantının oturduğunu doğrulayın. Karşılaştırma için başka bir adaptör kullanacaksanız aynı nominal gerilim, doğru polarite ve yeterli güç kapasitesi koşullarını sağlayın.
2. Gerilim uyumu: Güç kaynağı etiketindeki çıkış gerilimini LED şeridin belirtilen nominal gerilimiyle karşılaştırın; uyuşmuyorsa diğer bileşenleri denemeden önce besleme sorununu çözün.
3. Konnektör ve temas: Bakır ped, konnektör ve ek noktalarını güç kesikken inceleyin. Temas düzeltildiğinde şerit normale dönüyorsa arıza şeridin kendisinden çok bağlantı yolundadır.
4. Kontrol cihazı karşılaştırması: Sistem kontrol cihazı içeriyorsa, yalnızca üretici bağlantısı ve gerilim/polarite uyumu açıkça destekliyorsa kontrol yolunu baypas ederek şerit tepkisini karşılaştırın.
5. Şerit bölümünü izole etme: Diğer bölümler çalışırken aynı segment karanlık kalıyorsa arıza yerel bağlantı veya şerit bölümüne daralır.
6. Uygun test cihazı: Yalnızca şerit tipi ve gerilimiyle uyumlu bir LED test cihazı kullanın. Test cihazında tepki alınması, arızanın sistemdeki başka bir bileşende olabileceğini gösterir; tek başına kesin tanı değildir.

Bu sıra, arıza teşhisini montaj işlemlerinden ayırır. Daha ayrıntılı montaj için kurulum süreci rehberini kullanın. Bileşenler tek tek izole edildikten sonra neden hâlâ net değilse, yalnızca belirtiye bakarak parça satın almak yerine kurulumu daha ayrıntılı değerlendirin.

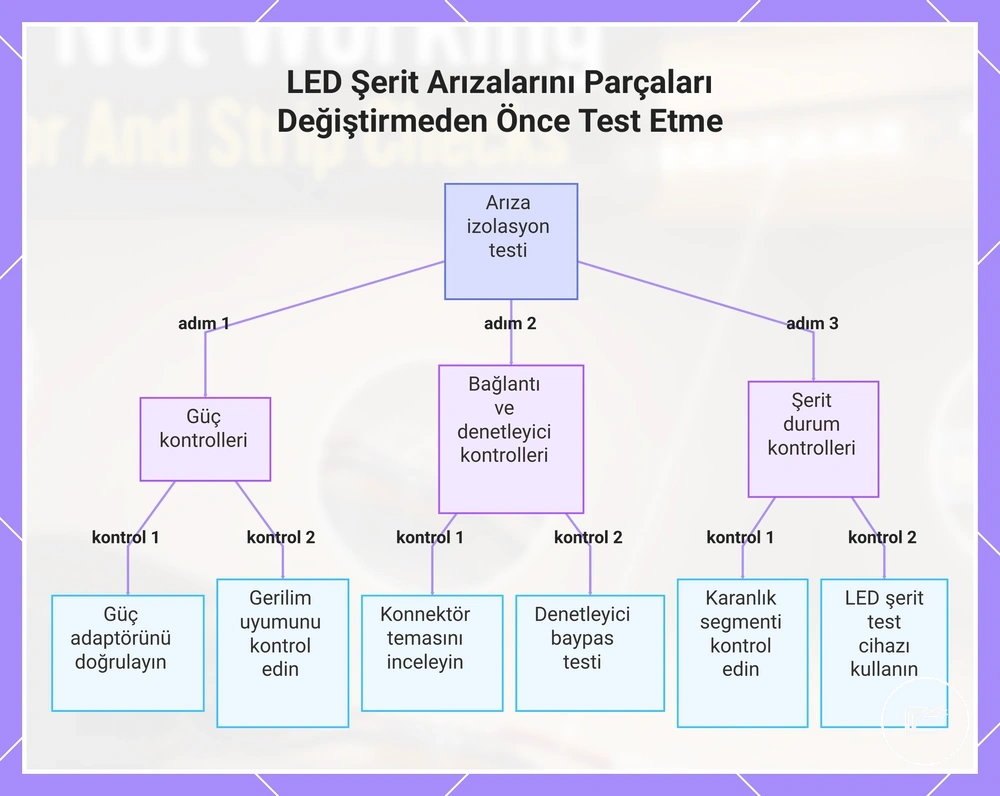

Görsel, güç kontrolünden başlayıp yerel şerit durumuna ilerleyen bu izolasyon sırasını adım adım gösterir.

Bir Konnektör, Güç Kaynağı, Kontrol Cihazı veya Şerit Ne Zaman Değiştirilmeli

Değiştirme kararı tek bir belirtiye değil, tekrarlanabilir ve izole edilmiş arızaya dayanmalıdır. Konnektör, güç kaynağı, kontrol cihazı/dimmer, uzatma kablosu veya şerit bölümü; uyumluluk ve bağlantı kontrollerinden sonra aynı sorunu üretmeye devam ettiğinde değiştirme daha anlamlı hale gelir.

Yeniden oturtma veya hizalama ile düzelen zayıf temas genellikle parça değişimi gerektirmez. Buna karşılık görünür fiziksel hasar, doğru koşullarda tekrarlayan arıza veya uyumlu bir baypas/karşılaştırma testiyle izole edilen kontrol arızası değişim kararını destekler.

Tablo, her parça için değiştirme sinyali → önce doğrulanacak koşul → erken değiştirme riski ilişkisini gösterir.

Değişim zamanlamasında en önemli iki değer uyumluluk ve arıza tekrarlanabilirliğidir. Parça yaşlanması ve kullanım ömrü bağlamı için değişim ve kullanım ömrü rehberine bakın.

Sorun Gidermeyi Durdurması Gereken Güvensiz Belirtiler

Aşırı ısı, yanık kokusu, kıvılcım, erime veya hasarlı yalıtım normal sorun gidermenin durma sınırıdır. Bu belirtilerde amaç arızayı bulmaya devam etmek değil, enerjiyi kesmek ve yeniden kullanım riskini azaltmaktır.

Düşük voltajlı tarafta görsel bağlantı ve uyumluluk kontrolleri yapılabilir; ancak elektriksel hasar işaretleri ortaya çıktığında bu sınır değişir. Gücü kesin, bileşeni tekrar enerjilendirmeyin ve canlı kablo ya da açık güç kaynağı üzerinde test yapmayın.

Aşağıdaki kontrol listesi, rutin bir “çalışmıyor” belirtisini normal testin durması gereken işaretlerden ayırır. Daha geniş güvenlik koşulları için güvenlik uyarı işaretleri rehberini kullanın.

• Aşırı ısı: Güç kaynağı, kontrol cihazı, konnektör veya şerit normalden belirgin biçimde çok ısınıyorsa gücü kesin ve testi durdurun.
• Yanık kokusu: Herhangi bir bileşenden yanık kokusu geliyorsa gücü kesin, yeniden kullanmayın ve uygun teknik yardım alın.
• Kıvılcım: Konnektör, kablo, güç kaynağı veya şerit çevresinde kıvılcım görülmesi doğrudan durdurma işaretidir; enerjiyi kesin ve yeniden çalıştırmayın.
• Hasarlı yalıtım: Açığa çıkmış veya zarar görmüş kablo yalıtımı varsa gücü kesin ve hasarlı bölüm onarılmadan/değiştirilmeden sistemi kullanmayın.
• Tekrarlayan kapanma + ısı/koku: Kapanma aşırı ısınma, koku veya deformasyonla birlikteyse koruma davranışı ya da elektriksel arıza olasılığı nedeniyle testi durdurun.
• Yanma veya erime: Kararma, erimiş plastik veya benzer fiziksel hasar varsa gücü kesin; hasarlı bileşeni yeniden enerjilendirmeyin.

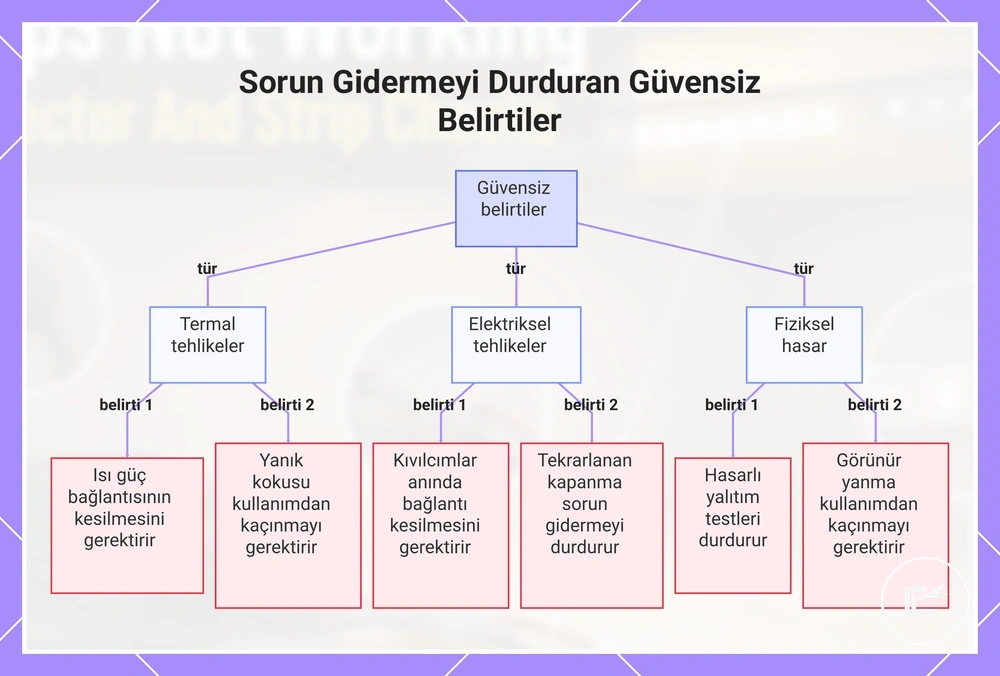

Görsel, termal, elektriksel ve fiziksel hasar işaretlerini aynı güvenlik sınırı altında toplar: risk belirtisi varsa teşhis ikinci plandadır.
