Tiras LED bajo armario que no funcionan
Cuando una tira LED bajo armario no funciona, compruebe primero la alimentación y las conexiones antes de sustituir la tira: la tensión de salida de la fuente debe coincidir con la tensión nominal de la tira, la polaridad y el contacto deben ser correctos y la fuente o el controlador deben admitir la carga conectada. Si falla solo un tramo, empiece por el punto de corte, el conector o ese segmento; si hay calor anormal, olor a quemado, chispas o aislamiento dañado, desconecte la alimentación y no continúe las pruebas.
Diagnóstico rápido
Del síntoma a la primera comprobación
Use el síntoma para elegir la primera zona que conviene comprobar. La tabla no confirma por sí sola la causa: sirve para reducir el área de búsqueda y evitar reemplazar piezas antes de aislar el fallo.
| Síntoma | Primera zona a comprobar | Relación que conviene verificar | Siguiente decisión |
|---|---|---|---|
| No enciende toda la tira | Fuente, adaptador y controlador | Tensión nominal compatible, conexiones firmes y alimentación presente | Si la alimentación es correcta, continúe con conectores y control. |
| Solo falla un tramo | Primer punto donde deja de haber luz | Contacto de las almohadillas, punto de corte, polaridad y estado del segmento | Si la conexión es correcta y el mismo tramo sigue oscuro, evalúe daño local. |
| Parpadea o se atenúa | Conectores, fuente y regulador/controlador | Contacto estable y capacidad suficiente para la carga conectada | Aísle el componente cuyo ajuste cambia o reproduce el síntoma. |
| Falla tras cortar o reconectar | Zona modificada | Corte en la marca prevista, cobre expuesto, alineación y polaridad | Corrija primero la unión antes de culpar a la fuente o a toda la tira. |
| No responde al mando o al regulador | Ruta de control | Batería, emparejamiento, receptor y compatibilidad/capacidad del controlador | Si la alimentación llega a la tira pero el control no responde, centre el diagnóstico en el módulo de control. |
| Calor, olor a quemado, chispas o material fundido | Seguridad | No continuar con pruebas energizadas | Desconecte la alimentación y evite reutilizar el conjunto hasta que se evalúe la causa. |
La secuencia general es: clasificar el síntoma → verificar compatibilidad de alimentación → revisar conexiones y control → aislar el componente → reemplazar solo cuando el fallo sea repetible o el daño sea visible.

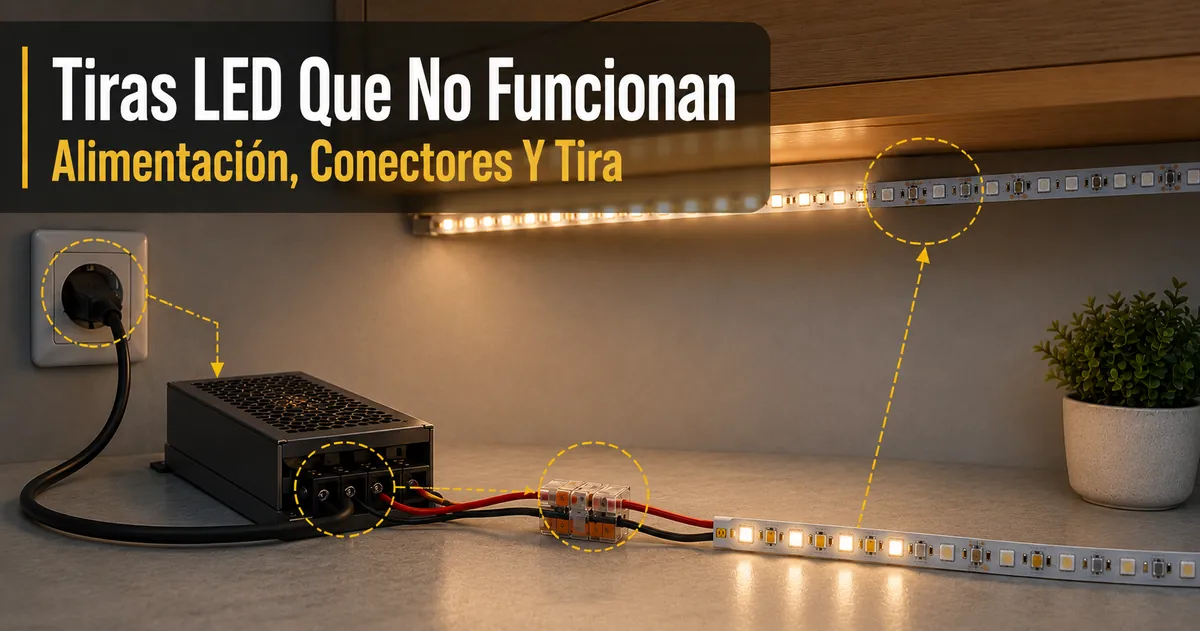

Una tira LED bajo armario funciona como un sistema: la fuente de alimentación, los conectores, el controlador o regulador y la propia tira pueden producir síntomas parecidos. Por eso, el diagnóstico debe separar fallo de alimentación, fallo de contacto, fallo de control y daño local antes de decidir qué pieza necesita atención. Para el contexto general de componentes, consulte accesorios para tiras LED e iluminación de armarios.
Síntomas de fallo antes de probar la tira LED
Clasifique primero el síntoma y su alcance. Que falle toda la tira no significa lo mismo que que falle un único segmento, y un problema que aparece justo después de cortar o reconectar debe dirigir la primera inspección hacia la zona modificada.
Una instalación que nunca llegó a funcionar suele justificar revisar primero compatibilidad, polaridad y conexiones. En cambio, una instalación que funcionó correctamente y después empezó a fallar puede requerir comprobar conexiones que se han aflojado, cambios en la alimentación, el estado del controlador o daño localizado. Un mismo síntoma puede tener varias causas, por lo que el patrón sirve para priorizar comprobaciones, no para confirmar el diagnóstico.

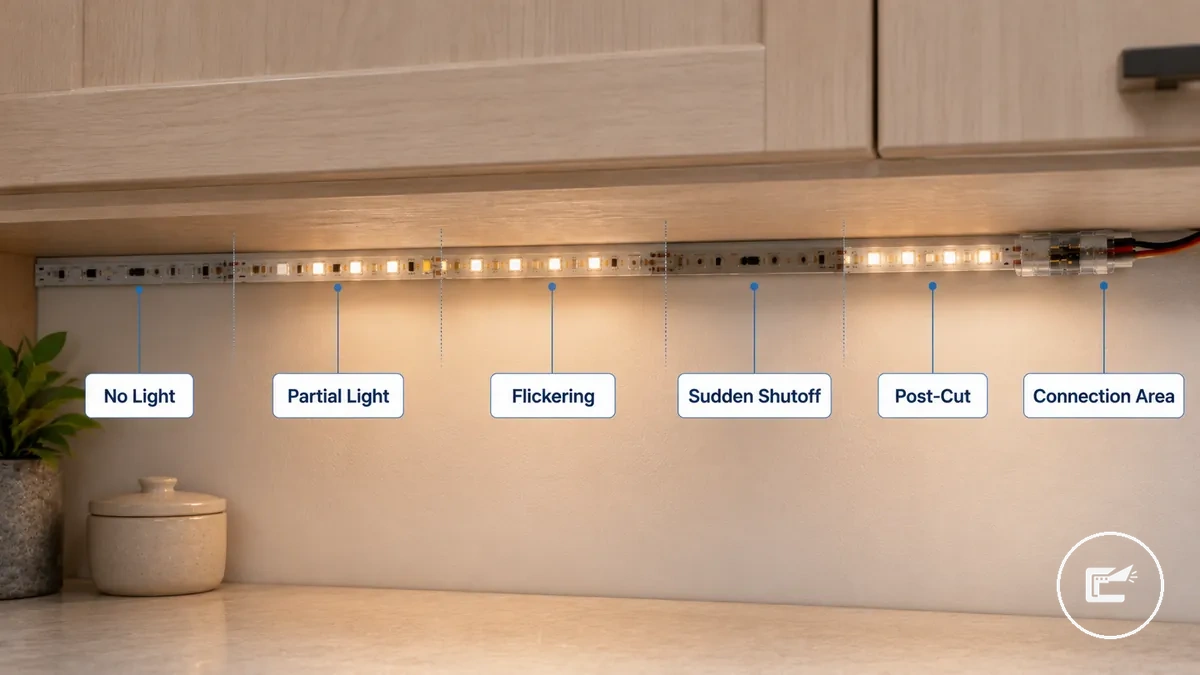

La imagen resume los síntomas visibles que conviene reconocer antes de probar componentes.
- Sin luz
- Compruebe primero si el fallo afecta a toda la tira y si la ruta de alimentación está correctamente conectada.
- Luz parcial
- Localice el primer punto donde comienza la zona oscura y revise la conexión o el segmento inmediato.
- Parpadeo
- Revise contacto inestable, fuente insuficiente para la carga o comportamiento del regulador/controlador.
- Apagado repentino
- Observe si ocurre bajo una condición repetible, por ejemplo después de un tiempo de uso; si aparece calor anormal, detenga las pruebas.
- Fallo después de cortar
- Inspeccione la línea de corte, las almohadillas de cobre y la polaridad en el punto modificado.
- Fallo después de reconectar
- Revise el ajuste del conector, la alineación de contactos y la firmeza de la unión.
Sin luz, luz parcial, parpadeo y apagado repentino
El alcance del síntoma ayuda a separar un fallo general del sistema de un fallo local. La ausencia total de luz dirige primero la atención hacia la alimentación y el control; una sección aislada oscura dirige la atención hacia el punto donde empieza el fallo.
| Patrón | Alcance habitual | Primera comprobación útil | Qué puede indicar |
|---|---|---|---|
| Sin luz | Toda la tira | Alimentación, conexión de entrada y controlador | Una interrupción en la ruta de alimentación o control; el síntoma por sí solo no identifica la pieza. |
| Luz parcial | Un tramo | Punto donde comienza la zona oscura | Fallo de conexión, pista o componentes de ese segmento. |
| Parpadeo | Todo el conjunto o una zona | Contactos y comportamiento bajo carga | Contacto intermitente, alimentación inestable o problema de regulación/control. |
| Salida tenue | General o progresiva | Compatibilidad de fuente/controlador y conexiones | Capacidad insuficiente para la carga, caída en la ruta de alimentación o regulación inadecuada. |
| Apagado repentino | Con frecuencia, toda la tira | Condición de uso, fuente y controlador | Un fallo intermitente o una protección activada; si hay calor anormal, se trata como señal de seguridad. |

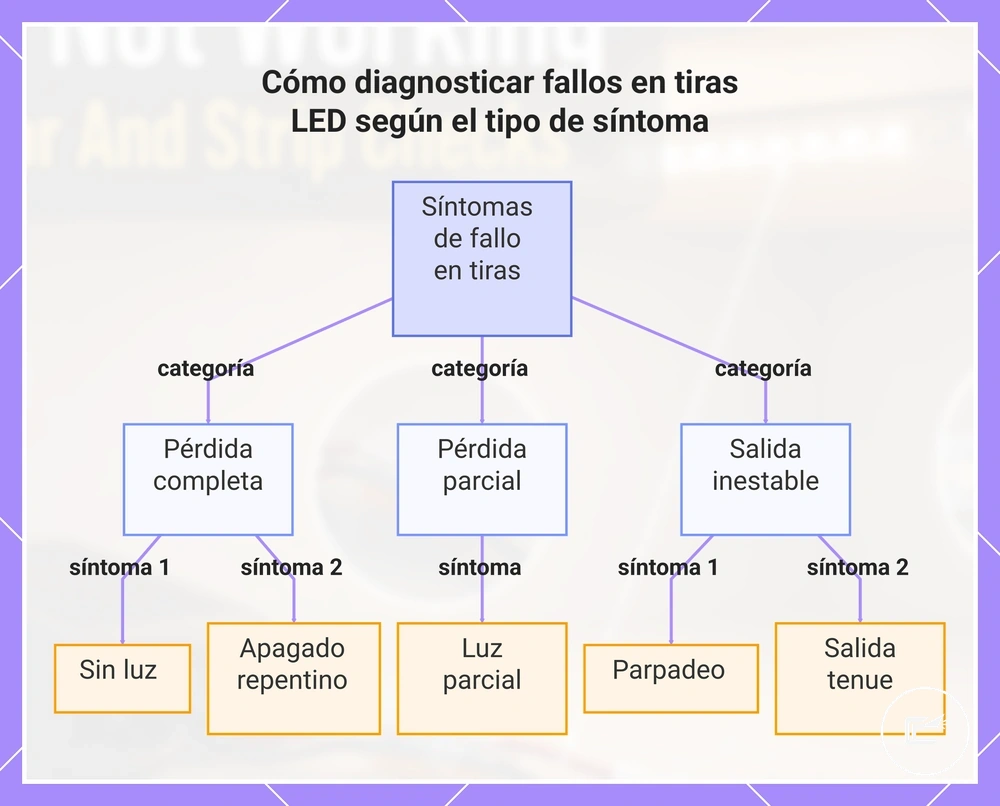

El gráfico agrupa estos patrones para facilitar la identificación visual antes de pasar a pruebas de componentes.
Problemas después de cortar, extender o reconectar la tira
Si el fallo aparece inmediatamente después de una modificación, la zona modificada es la primera prioridad de inspección. Antes de revisar todo el sistema, compruebe que el corte y la reconexión conservan el contacto eléctrico y la polaridad previstos.
- Punto de corte: el corte debe coincidir con la marca prevista para esa tira; cortar fuera del punto permitido puede interrumpir la continuidad del segmento.
- Almohadillas de cobre: deben quedar suficientemente expuestas y alineadas con los contactos del conector.
- Ajuste del conector: el ancho y el número de contactos del conector deben corresponder con la tira.
- Polaridad: las marcas positivas/negativas o de canal deben mantenerse en la misma orientación a ambos lados de la unión.
- Cable de extensión: revise ambos extremos; una unión incompleta puede producir parpadeo, pérdida de color o un tramo apagado.
- Reconexión: si el síntoma desaparece al volver a asentar correctamente el conector, el fallo estaba relacionado con el contacto y no confirma daño en la tira.
Fuente de alimentación, controlador y problemas de tensión
La relación básica es directa: la tensión de salida de la fuente debe coincidir con la tensión nominal de la tira, y la capacidad de la fuente y del controlador debe cubrir la carga conectada. Una fuente con la tensión incorrecta, una conexión inestable o un controlador insuficiente puede producir ausencia de luz, atenuación, parpadeo o apagados.
Compare las etiquetas del sistema con la alimentación desconectada. No abra una fuente de alimentación ni manipule conductores de red para realizar estas comprobaciones. Si la tensión o la compatibilidad no están claras, consulte comprobaciones de compatibilidad antes de conectar componentes.

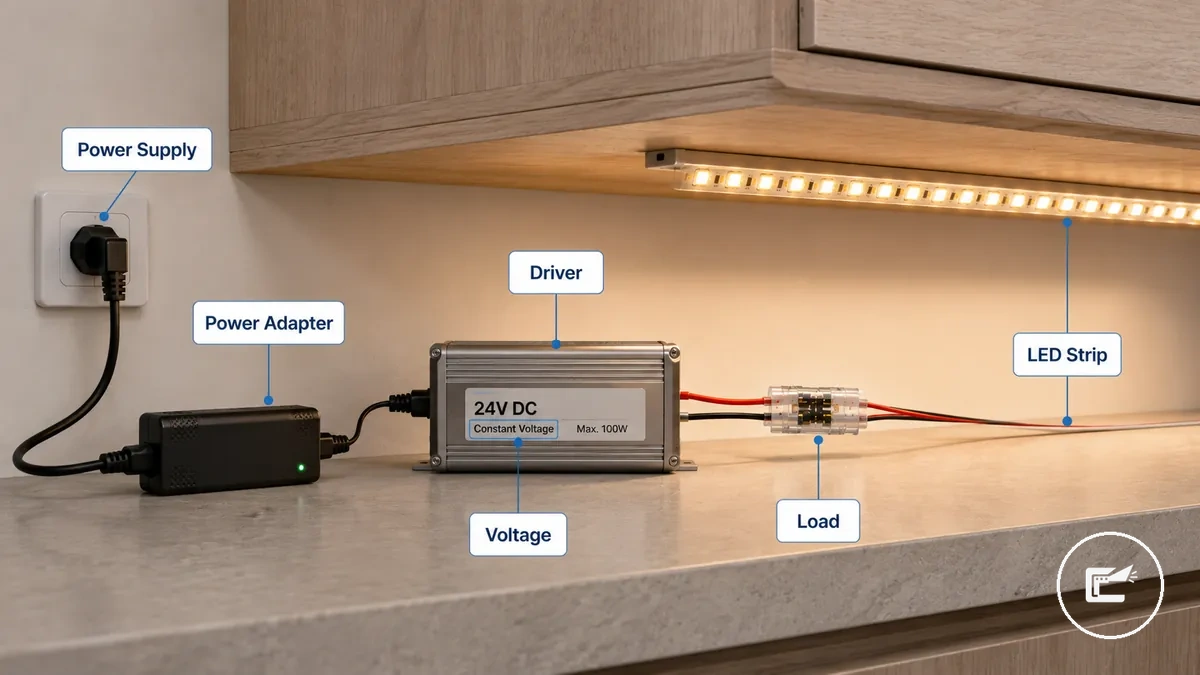

La imagen identifica la ruta de alimentación que conviene revisar de forma visual.
| Elemento | Atributo | Valor o condición útil | Síntoma si falla |
|---|---|---|---|
| Adaptador y conectores de alimentación | Contacto | Conexión completamente insertada, firme y sin daño visible | Parpadeo, atenuación o ausencia de luz |
| Fuente de alimentación | Tensión de salida | Debe coincidir con la tensión nominal indicada para la tira | Falta de funcionamiento o comportamiento anormal |
| Fuente de alimentación | Capacidad de carga | Debe ser suficiente para la potencia/corriente requerida por la tira conectada | Atenuación, apagado bajo carga o funcionamiento inestable |
| Controlador o regulador | Compatibilidad y capacidad | Debe ser compatible con el tipo de tira y admitir la carga conectada | Parpadeo, atenuación irregular, canales que no responden o apagado |
| Fuente, controlador o conector | Estado térmico | Sin calor anormal, olor a quemado, fusión ni decoloración por sobrecalentamiento | Señal para detener las pruebas y desconectar la alimentación |
Fallo de contacto, polaridad y ajuste del conector
Un conector puede dejar la tira sin luz aunque la fuente y la propia tira funcionen. Antes de sustituir componentes, confirme contacto completo, polaridad correcta y compatibilidad física del conector.
Un clip puede parecer cerrado mientras su contacto metálico apenas toca la almohadilla de cobre. También puede existir un desajuste de ancho, número de contactos o alineación que impida una conexión fiable desde el principio.

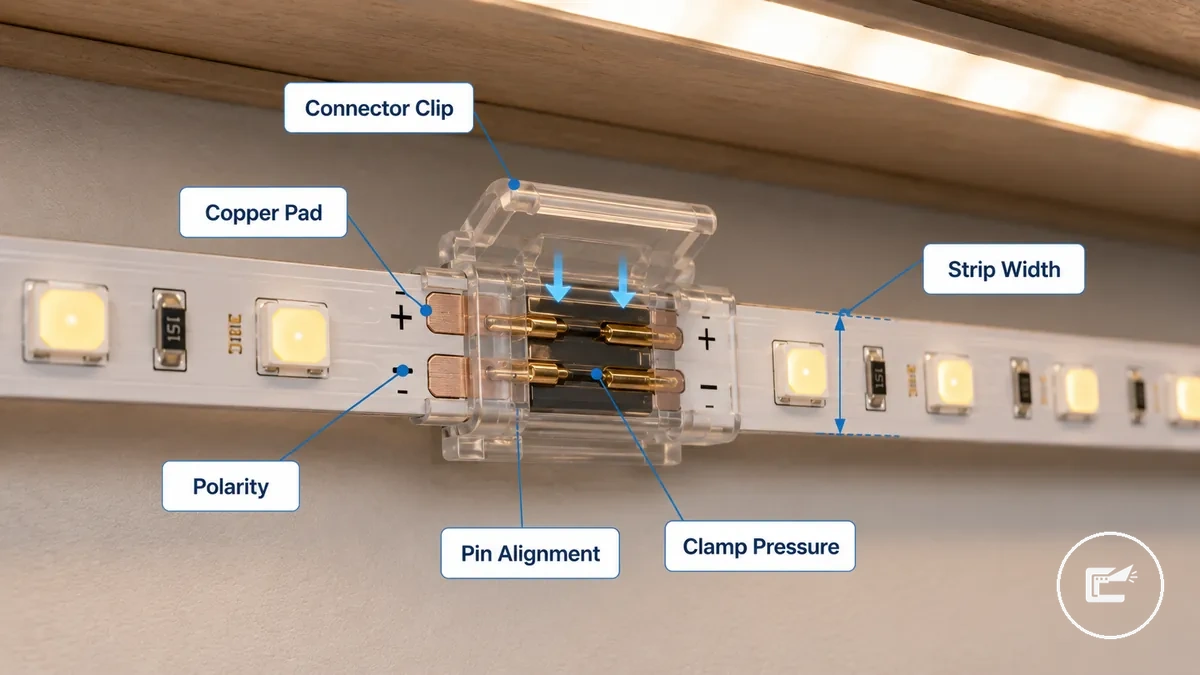

La imagen muestra los puntos físicos que conviene inspeccionar.
- Contacto: el contacto metálico debe apoyarse sobre la zona conductora de la almohadilla de cobre, no sobre el recubrimiento.
- Polaridad/canales: la orientación debe coincidir con las marcas de la tira y del conector.
- Ancho: el conector debe corresponder con el ancho de la tira.
- Número de contactos: debe corresponder con la configuración de la tira; un conector físicamente parecido no siempre es eléctricamente compatible.
- Alineación: cada contacto debe quedar centrado sobre su almohadilla correspondiente.
- Sujeción: el clip debe mantener la tira inmóvil sin dejar el contacto flojo ni deformar la zona de conexión.
Contacto deficiente: suele producir un funcionamiento intermitente o un cambio al mover/reasentar la unión.
Conector incompatible: el ancho, la disposición de contactos o la polaridad no coinciden, por lo que una simple reconexión no corrige el problema.
Problemas de controlador, regulador, mando a distancia y restablecimiento
Si la tira recibe alimentación pero no responde correctamente a órdenes de encendido, atenuación o color, centre la comprobación en la ruta de control. La batería del mando, el emparejamiento, el receptor, el regulador o el controlador pueden cambiar el comportamiento sin que la tira esté dañada.
La compatibilidad importa: un controlador o regulador debe corresponder con el tipo de tira y admitir la carga conectada. Un fallo de control se vuelve más probable cuando la alimentación llega correctamente pero los comandos no producen la respuesta esperada.
- Mando a distancia: compruebe la batería y que el mando emita/responda según su diseño.
- Emparejamiento: si el sistema requiere emparejamiento, confirme que el mando y el receptor siguen vinculados.
- Receptor/controlador: compruebe alimentación, conectores y canales de salida visibles; una conexión incorrecta puede parecer un fallo del mando.
- Regulador: confirme que sea compatible con la tira y que su capacidad cubra la carga; una incompatibilidad puede provocar atenuación irregular o parpadeo.
- Restablecimiento: use únicamente el procedimiento previsto por el fabricante del controlador; un restablecimiento no corrige una alimentación o conexión incorrectas.
- Prueba de aislamiento: solo si el diseño permite una prueba directa segura con una fuente compatible, compruebe la tira sin el módulo sospechoso. Si el problema desaparece, el módulo de control merece una revisión más específica.

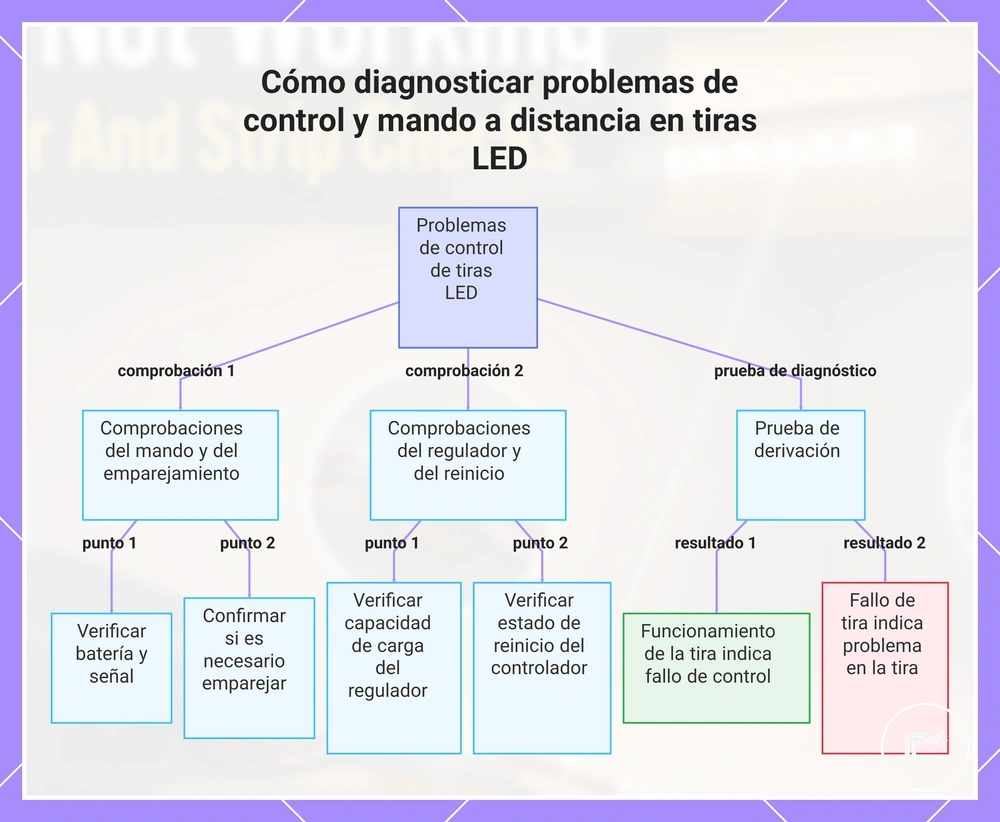

El diagrama resume esta secuencia de comprobación de la ruta de control.
Puntos de corte, almohadillas de cobre y fallos de reconexión
Cuando el problema empieza después de cortar, extender o reconectar, el diagnóstico debe volver al segmento modificado. El objetivo es verificar que la continuidad del circuito se mantenga a través de las almohadillas, la unión y la polaridad.
Un corte fuera del punto permitido, una almohadilla parcialmente cubierta, una soldadura deficiente, un contacto del conector mal alineado o una polaridad invertida pueden dejar sin alimentación al segmento siguiente. Si el fallo permanece exactamente en la zona modificada, esa localización es una señal más útil que un síntoma general como “no enciende”.
- Marca de corte: confirme que el corte se realizó en la línea prevista por la propia tira.
- Almohadillas de cobre: deben estar limpias, accesibles y en contacto con el conector o la unión.
- Unión soldada: con la alimentación desconectada, revise que no haya una unión suelta, quebrada o puenteada entre contactos.
- Contacto del conector: cada contacto metálico debe coincidir con su almohadilla.
- Cable de extensión: mantenga la correspondencia de polaridad/canales en ambos extremos y compruebe que cada unión sea firme.
- Daño local: si la conexión es correcta pero el mismo punto sigue sin funcionar, inspeccione la placa flexible y los componentes del segmento.
Para detalles de corte, unión y ocultación del cableado, consulte problemas de corte y conexión.

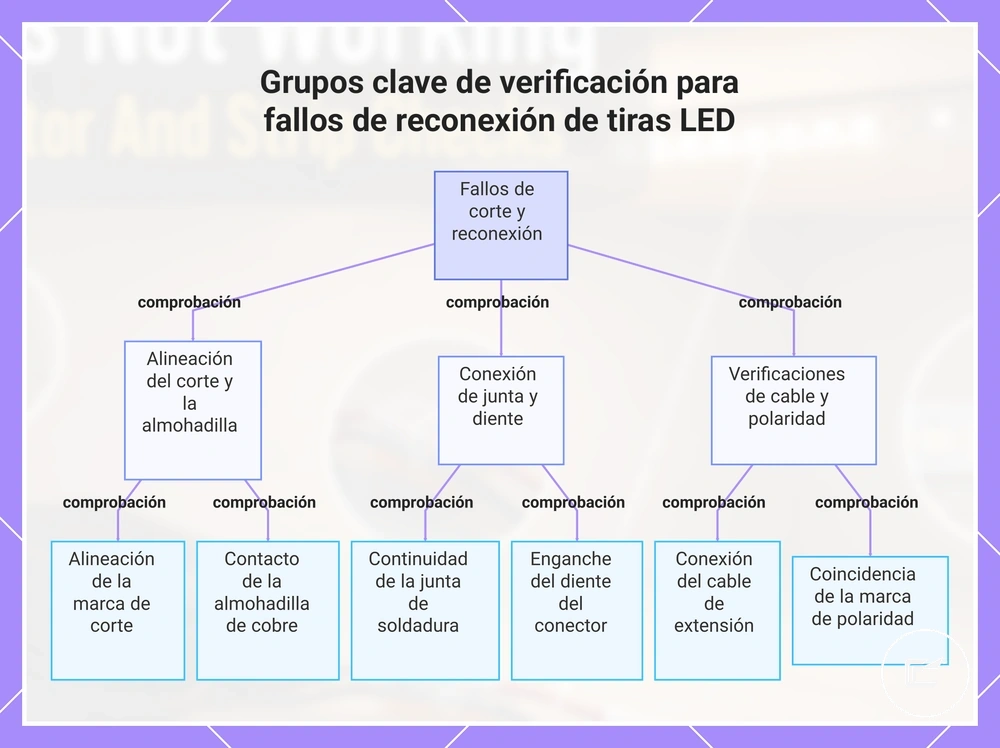

El diagrama agrupa los puntos de inspección más comunes tras una modificación de la tira.
Secciones de tira dañadas y LED apagados
Si la alimentación y la conexión de entrada del segmento son correctas pero el mismo tramo permanece apagado, aumentan las probabilidades de un daño local en la tira. Busque grietas, quemaduras, corrosión, deformación, curvaturas fuertes o una pista de cobre dañada.
El respaldo adhesivo despegado por sí solo no demuestra un fallo eléctrico, pero puede acompañar a calor, tensión mecánica o una instalación deficiente. La decisión de reemplazo debe basarse en la ubicación del daño, la repetibilidad del síntoma y el estado del circuito flexible.
| Condición visible | Área afectada | Síntoma compatible | Decisión útil |
|---|---|---|---|
| Segmento muerto | LED, resistencia o pista de cobre del tramo | Una zona permanece apagada mientras otras funcionan | Si la alimentación llega al inicio del tramo y el fallo se repite, el segmento puede requerir sustitución. |
| Tira agrietada | Placa flexible o pista de cobre | Fallo local, pérdida de color o parpadeo | Una grieta que cruza la zona conductora es una señal de daño físico, no un simple problema de ajuste. |
| Marca de quemadura o material deformado | LED, resistencias, pista o encapsulado | Atenuación, fallo local o apagado | Desconecte la alimentación; no continúe pruebas energizadas en esa zona. |
| Agua, humedad o corrosión | Almohadillas, componentes o pista | Funcionamiento intermitente, pérdida de color o tramo apagado | No energice la tira húmeda; si hay corrosión o daño visible, valore sustituir el segmento afectado. |
| Curvatura pronunciada | Placa flexible y pistas | Fallo que empieza justo en la curvatura | Si el síntoma coincide con el punto de doblado y persiste tras revisar la conexión, puede existir daño mecánico. |
| Adhesivo desprendido sin daño eléctrico visible | Fijación mecánica | La tira puede seguir iluminando con normalidad | Trátelo como problema de montaje salvo que existan además calor, daño de pista o fallos repetibles. |
Probar el fallo antes de reemplazar piezas
Aísle una variable cada vez. Reemplazar una pieza solo por el síntoma puede ocultar la causa real, porque una fuente, un conector, un controlador y una sección dañada pueden producir señales similares.
- Descartar señales de peligro: si hay calor anormal, olor a quemado, chispas, aislamiento dañado o material fundido, desconecte la alimentación y no continúe.
- Definir el alcance: anote si falla toda la tira, un tramo, solo el control o únicamente una conexión modificada.
- Verificar compatibilidad de alimentación: con la alimentación desconectada, compare la tensión nominal y la capacidad de la fuente/controlador con los requisitos de la tira.
- Revisar conexiones: compruebe polaridad, contacto, ancho/número de contactos del conector y firmeza de las uniones.
- Aislar el control: revise mando, emparejamiento, regulador y controlador; realice una prueba directa solo cuando la configuración la permita de forma segura y con alimentación compatible.
- Confirmar el componente: si una fuente compatible conocida en buen estado, una reconexión correcta o una prueba de control cambia el síntoma de forma repetible, use ese resultado para localizar la pieza responsable antes de sustituirla.
Para la configuración general del sistema, consulte el proceso de instalación. Si el fallo sigue sin estar claro, mantenga el diagnóstico en el nivel de componente y evite trabajos con conductores de red o fuentes abiertas.

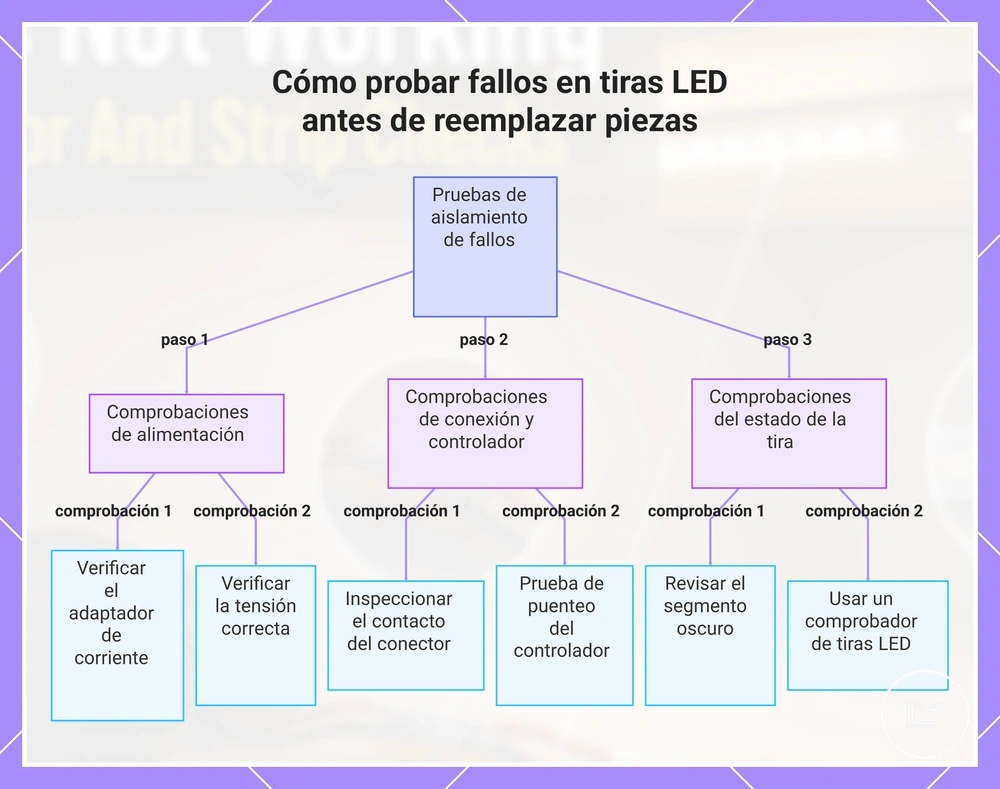

El gráfico representa la secuencia de aislamiento desde la alimentación hasta la propia tira.
Cuándo un conector, fuente de alimentación, controlador o tira necesita reemplazo
Sustituya una pieza cuando haya daño visible, incompatibilidad que no puede corregirse o un fallo repetible que queda aislado en ese componente. Un contacto flojo, una polaridad incorrecta o un emparejamiento perdido son problemas de ajuste, no pruebas suficientes de que la pieza esté averiada.
| Pieza | Señal que apoya el reemplazo | Comprobar antes | Evite reemplazarla si… |
|---|---|---|---|
| Conector | No mantiene contacto fiable pese a estar correctamente dimensionado y alineado, o presenta daño físico | Ancho, número de contactos, polaridad y presión de sujeción | El fallo desaparece al reasentar una conexión compatible. |
| Fuente de alimentación | Una fuente compatible conocida en buen estado hace funcionar el sistema y la original repite el fallo, o la original presenta daño visible | Tensión nominal, capacidad y conexiones | La tensión no coincide o el fallo está realmente en el controlador/conector. |
| Controlador o regulador | El fallo de control se repite con alimentación correcta y queda aislado en el módulo | Emparejamiento, cableado visible, compatibilidad y capacidad de carga | La tira sigue fallando igual en una prueba segura que no depende de ese módulo. |
| Cable de extensión | Presenta daño físico o el fallo se reproduce en esa ruta después de confirmar los extremos | Polaridad/canales, firmeza de ambos conectores y continuidad de la ruta con la alimentación desconectada | El problema está en el conector o en la tira adyacente. |
| Sección de tira | El mismo segmento permanece oscuro o presenta daño visible después de confirmar alimentación y contacto en su entrada | Punto de corte, almohadillas, conector y estado físico del segmento | La sección vuelve a funcionar al corregir una conexión. |
Para el contexto de envejecimiento, mantenimiento y sustitución planificada, consulte la guía de sustitución y vida útil.
Síntomas inseguros que deben detener la resolución de problemas
Detenga las pruebas y desconecte la alimentación si aparecen chispas, olor a quemado, material fundido, aislamiento dañado o calor claramente anormal. No vuelva a energizar un componente visiblemente dañado para “ver si todavía funciona”.
Un apagado repetido sin otras señales puede ser un problema de alimentación o control y requiere diagnóstico. En cambio, un apagado repetido acompañado de calor, olor, decoloración, fusión o daño del cableado debe tratarse como una condición de seguridad, no como una prueba normal.
Use estas señales para decidir cuándo dejar de diagnosticar y pasar a una evaluación cualificada. Para criterios relacionados, consulte las señales de seguridad.
- Calor anormal: una fuente, controlador, conector o zona de la tira que se calienta de forma preocupante debe desconectarse antes de seguir investigando.
- Olor a quemado: indica sobrecalentamiento o daño potencial; desconecte y no reutilice hasta conocer la causa.
- Chispas: son una señal inmediata de parada. Desconecte la alimentación y busque ayuda cualificada si el origen no es evidente y seguro de corregir.
- Aislamiento dañado: cables pelados, cortados o deformados no deben permanecer energizados.
- Material fundido o marcas de quemadura: no continúe con pruebas energizadas en ese componente o zona.
- Humedad en componentes eléctricos: no energice el sistema mientras esté húmedo; si hay corrosión, carbonización o daño, valore la sustitución y una revisión cualificada.

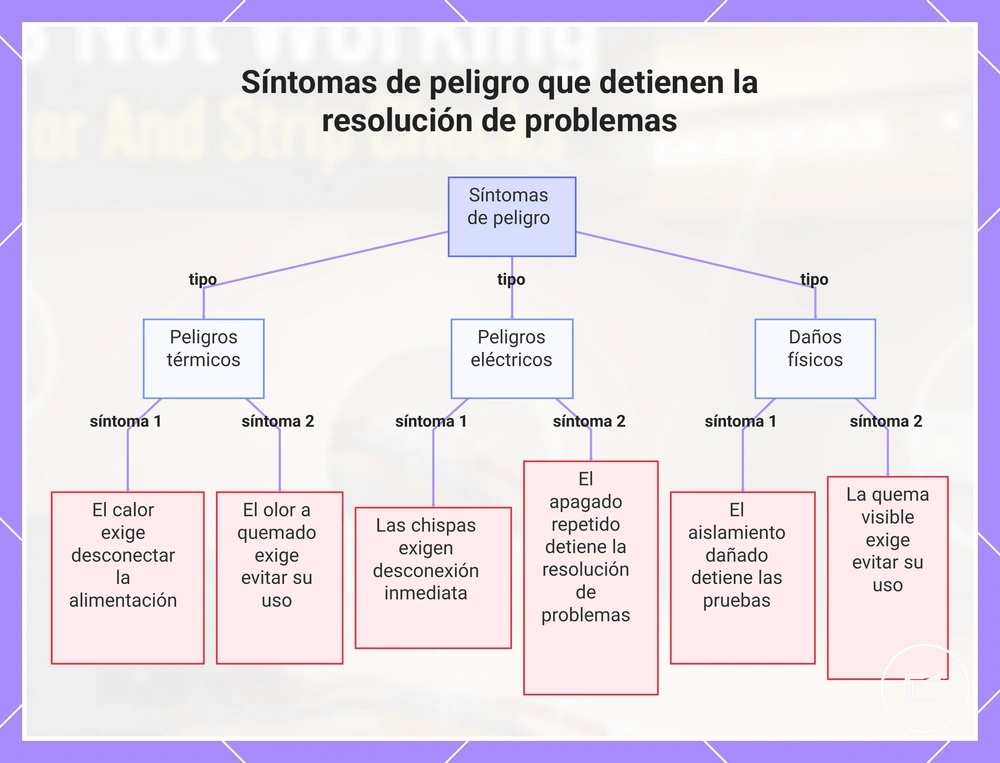

El gráfico resume las señales que cambian la prioridad desde “encontrar el fallo” a “reducir el riesgo”.
