شرائط LED أسفل الخزائن لا تعمل

إذا لم تعمل شرائط LED أسفل الخزائن، فابدأ من نمط العَرَض ومكانه وتوقيت ظهوره: انعدام الضوء في الشريط كله يوجّه الفحص أولًا إلى مسار الطاقة والتحكم، بينما القسم المطفأ بعد القص أو إعادة التوصيل يوجّه الفحص إلى نقطة القص والوسادات النحاسية والقطبية والموصل. لا تستبدل الشريط قبل عزل مزوّد الطاقة والتوصيلات ووحدة التحكم؛ وإذا ظهرت حرارة غير طبيعية أو رائحة احتراق أو شرر أو عزل تالف، افصل الطاقة وتوقف عن الاختبار.

مساعد تشخيص سريع حسب العَرَض

اختر العَرَض الرئيسي وما حدث قبل ظهوره. النتيجة تحدد أول منطقة فحص ولا تُعد تشخيصًا نهائيًا؛ يمكن للعرض نفسه أن ينتج من أكثر من مكوّن.

العَرَض الرئيسي لا يوجد ضوء في الشريط كله قسم أو جزء من الشريط لا يضيء وميض أو إضاءة متقطعة يخفت أو ينطفئ بعد مدة مشكلة لون أو تعتيم أو جهاز تحكم عن بُعد تعطل بعد قص أو تمديد أو إعادة توصيل حرارة غير طبيعية أو رائحة احتراق أو شرر أو عزل تالف

متى بدأت المشكلة؟ تركيب جديد لم يعمل من البداية كان يعمل ثم ظهرت المشكلة بعد قص أو تمديد أو تركيب موصل بعد تغيير وحدة تحكم أو خافت إضاءة أو إعداد تحكم غير معروف

اعرض أول مسار فحص

نقطة البداية: افحص تطابق جهد مزوّد الطاقة مع الجهد الاسمي للشريط، ثم ثبات التوصيلات، ثم مسار التحكم إن وُجد. انتقل إلى استبدال جزء فقط بعد أن يتكرر العطل مع عزل بقية المكوّنات.

عند فحص الطاقة أو تجربة مزوّد بديل، يجب أن يكون الجهد والقطبية ونوع الخرج متوافقًا مع الشريط. لا تتعامل مع توصيلات حية، ولا تتابع الاختبار عند وجود علامة سلامة غير طبيعية.

فشل شريط LED هنا يُعامل كعطل على مستوى النظام: قد يكون موضعه مزوّد الطاقة أو مُشغّل LED أو الموصل أو وحدة التحكم أو خافت الإضاءة أو نقطة القص أو الشريط نفسه. لذلك ترتب الصفحة الفحص من العرض المرئي إلى المكوّن المحتمل، مع إبقاء إرشادات التركيب والتوافق والسلامة التفصيلية ضمن صفحات ملحقات شرائط LED وإضاءة الخزائن المرتبطة.

أعراض العطل قبل اختبار شريط LED

فرز العطل حسب العَرَض ونطاقه يقلّل عدد المكوّنات التي تحتاج إلى فحص. انعدام الضوء، القسم المطفأ، الوميض، الإطفاء بعد مدة، أو الفشل مباشرة بعد القص لا يثبت سببًا واحدًا، لكنه يحدد نقطة بداية أكثر كفاءة.

إذا كان التركيب لم يعمل من البداية فابدأ بالتوافق والقطبية والتوصيلات وإعداد التحكم. أما إذا كان الشريط كان يعمل ثم تعطل فركّز أولًا على التغيّر الذي حدث في الطاقة أو التلامس أو التحكم أو حالة الشريط.

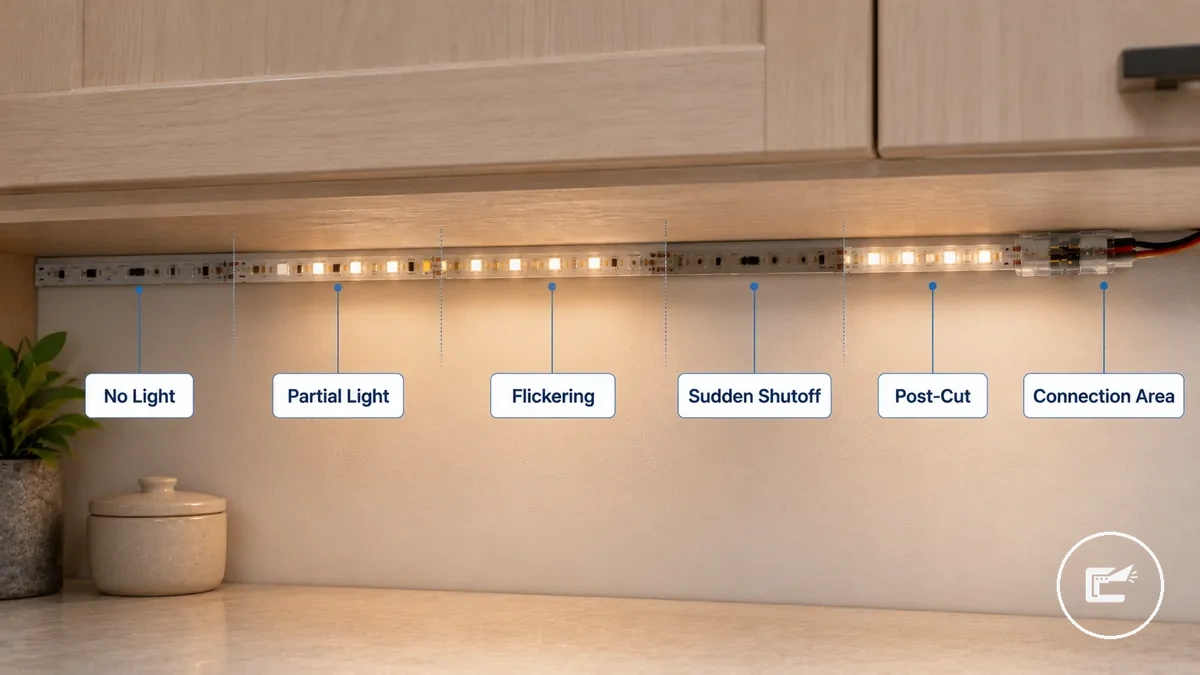

توضح الصورة مواضع الأعراض المرئية؛ وبعد تحديد النطاق، استخدم الجدول لربط العَرَض بأول منطقة فحص من دون افتراض تشخيص نهائي.

التمييز بين عطل شامل وعطل موضعي هو أهم خطوة هنا: العطل الشامل يرفع أولوية مسار الطاقة والتحكم، بينما العطل الموضعي يرفع أولوية الموصل أو نقطة القص أو مقطع الشريط.

انعدام الضوء، الضوء الجزئي، الوميض، والإطفاء المفاجئ

نطاق العَرَض يغيّر أولوية الفحص. انعدام الضوء في الشريط كله لا يعني تلقائيًا أن الشريط تالف، والقسم المطفأ لا يعني تلقائيًا أن مزوّد الطاقة سليم؛ استخدم النطاق مع توقيت ظهور العطل لتحديد الفحص التالي.

• انعدام الضوء: عطل شامل؛ افحص التغذية المتوافقة، التوصيلات الرئيسية، ثم وحدة التحكم إن وُجدت قبل الحكم على الشريط.
• ضوء جزئي أو قسم مطفأ: عطل موضعي؛ حدّد الحد الفاصل بين الجزء المضيء والمطفأ وافحص أقرب موصل أو نقطة قص أو أثر نحاسي.
• وميض: قد يرتبط بتلامس متقطع، خرج طاقة غير مستقر، أو خافت إضاءة/وحدة تحكم؛ لا يؤكد الوميض سببًا واحدًا.
• خرج خافت: افحص الجهد الفعلي عند الشريط، سعة مزوّد الطاقة، إعداد التعتيم، واحتمال هبوط الجهد في المسارات الطويلة قبل افتراض تلف الـLED.
• إطفاء بعد التشغيل: إذا تكرر بعد مدة أو مع الحمل، افحص سعة مزوّد الطاقة والحماية الحرارية والتحكم؛ توقف فورًا إذا ترافق مع حرارة غير طبيعية أو رائحة احتراق.

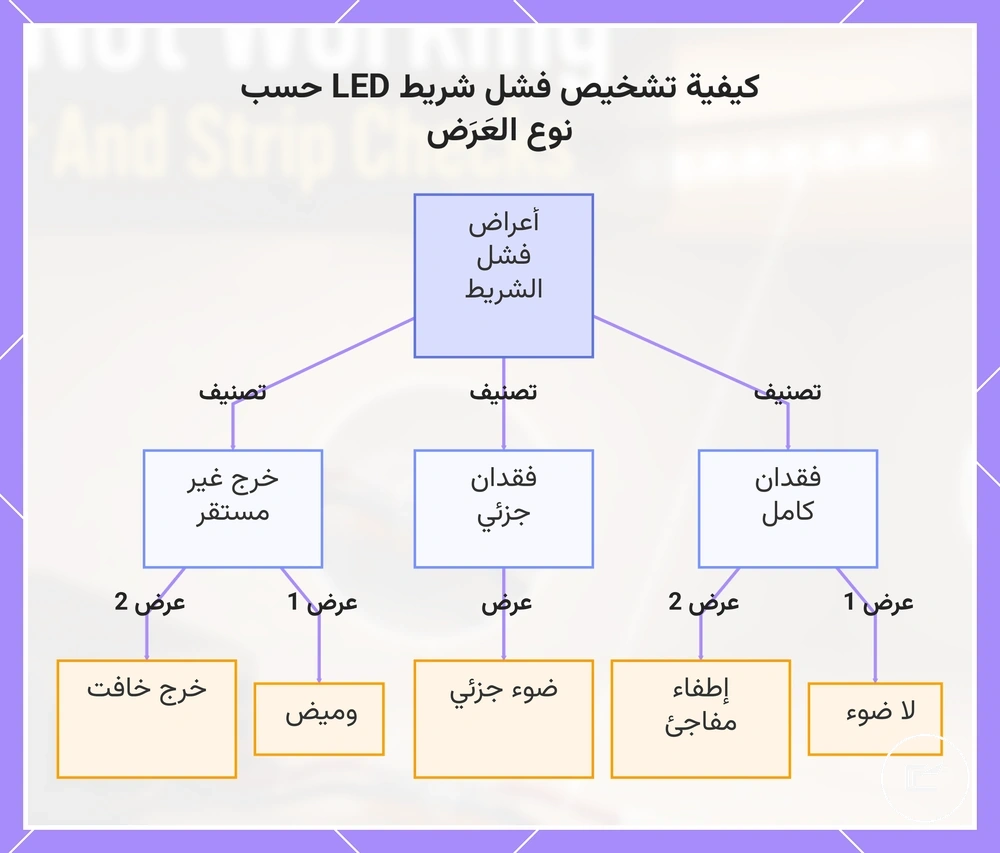

يلخّص المخطط الفرق بين العطل الشامل والموضعي والمتقطع؛ استخدمه لتحديد النطاق قبل الانتقال إلى فحص المكوّنات.

مشكلات بعد قص الشريط أو تمديده أو إعادة توصيله

إذا بدأ العطل مباشرة بعد قص الشريط أو تمديده أو إعادة توصيله، فابدأ من النقطة المعدلة نفسها. نقاط القص المسموح بها هي العلامات المطبوعة على الشريط، أما المسافة بين نقاط القص وترتيب الأطراف فتختلف باختلاف طراز الشريط.

• علامة القص: تحقق من أن القص تم عند العلامة المخصصة؛ القص خارجها قد يقطع المسارات النحاسية أو يجعل المقطع التالي غير قابل للتوصيل.
• الوسادات النحاسية: تحقق من بقائها سليمة ومكشوفة بما يكفي ليصل إليها الموصل أو اللحام.
• ملاءمة الموصل: تحقق من توافق عرض الشريط وعدد الأطراف ومن إحكام المشبك من دون إزاحة الشريط.
• القطبية/ترتيب القنوات: طابق علامات + و− في الشرائط ثنائية الطرف، أو الطرف المشترك والقنوات في الشرائط متعددة القنوات، وفق العلامات المطبوعة على الشريط.
• كابل التمديد: افحص طرفي الكابل واستمرارية المسار، لأن العطل قد يكون في نقطة ربط واحدة فقط.
• إعادة التوصيل: إذا عاد الضوء عند تصحيح التلامس، فالمشكلة كانت في منطقة التوصيل؛ إذا بقي المقطع نفسه مطفأً، انتقل إلى فحص المقطع نفسه.

مشكلات مزوّد الطاقة ومُشغّل LED والجهد

إذا كان شريط LED لا يضيء أو يومض أو يخفت أو ينطفئ بعد التشغيل، فافحص مسار الطاقة قبل استبدال الشريط. يمكن لمزوّد طاقة غير متوافق أو ضعيف السعة أو لاتصال طاقة غير ثابت أن يجعل شريطًا سليمًا يبدو معطلاً.

القيمتان الحاسمتان هما جهد الخرج وسعة الخرج. يجب أن يطابق جهد المزوّد الجهد الاسمي للشريط، بينما يجب ألا تقل قدرة/تيار المزوّد المتاح عن الحمل المتصل؛ عند توفر استهلاك الشريط لكل متر، يُحسب حمل الشريط من الاستهلاك المعلن × الطول المستخدم.

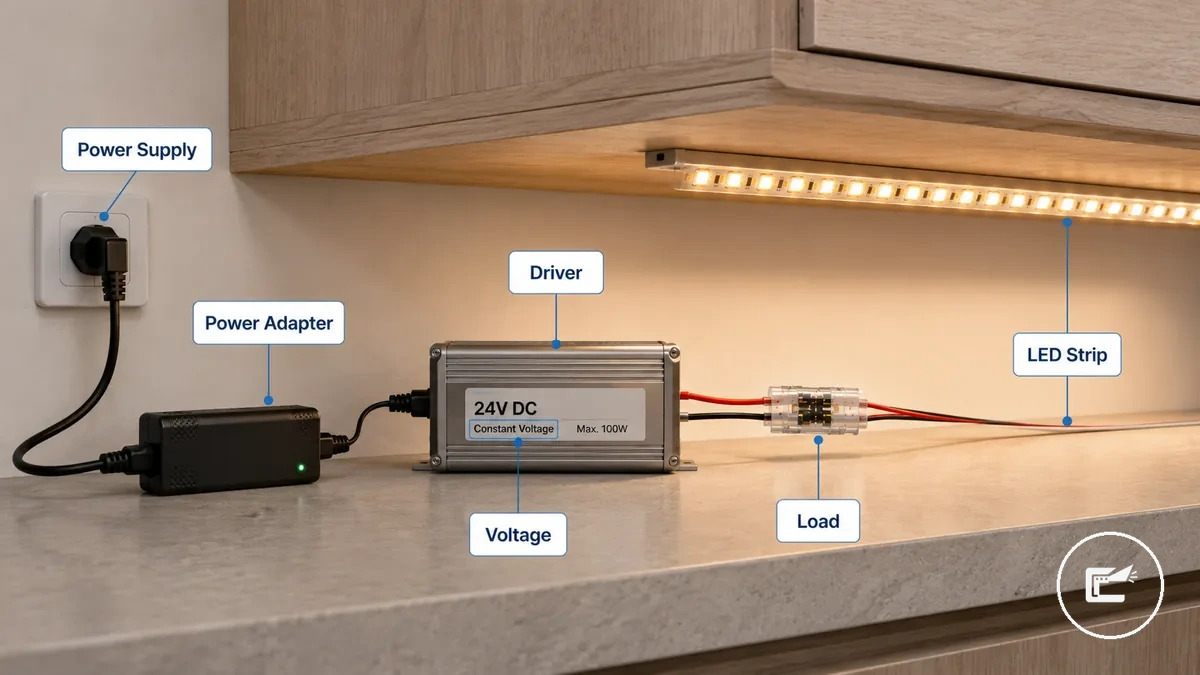

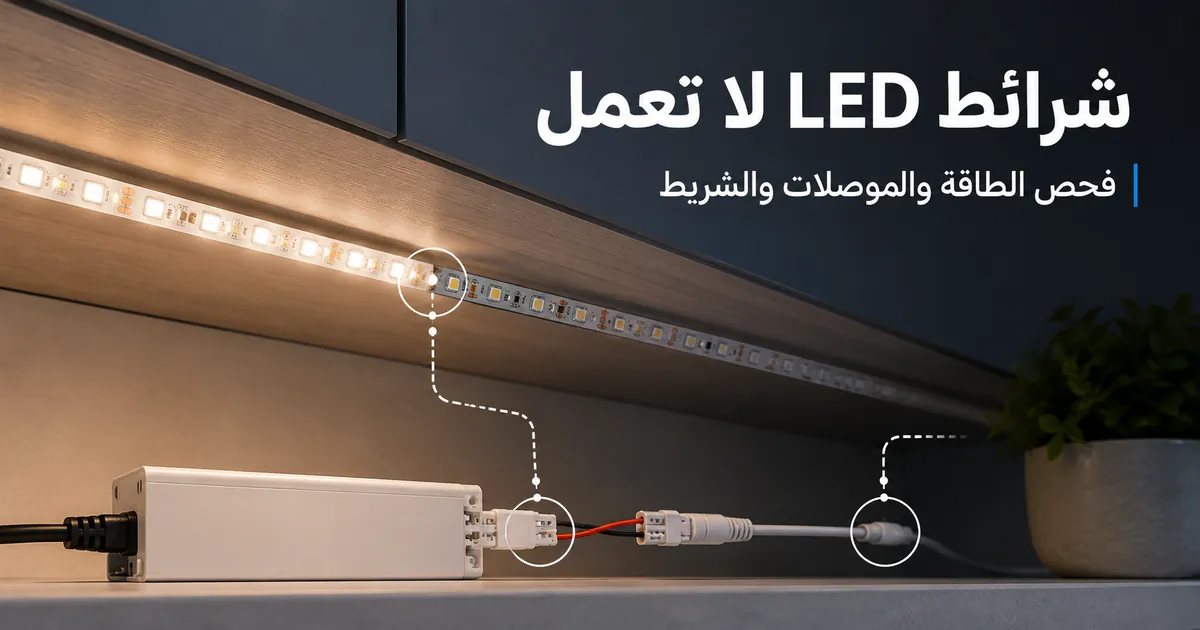

توضح الصورة مسار الطاقة وموضع ملصق الجهد. يقارن الجدول بين كل حالة كهربائية والعَرَض المتوقع وأفضل فحص تالٍ من دون افتراض أن مزوّد الطاقة هو السبب الوحيد.

إذا لم يكن الجهد الاسمي أو الحمل أو نوع الموصل واضحًا، فلا تخمّن القيمة. طابق الملصقات ومواصفات الشريط أولًا، ثم استخدم فحوصات التوافق قبل اختبار مكوّنات أخرى.

أعطال تلامس الموصل والقطبية والملاءمة

يمكن لعطل الموصل أن يقطع التغذية عن الشريط أو عن مقطع واحد حتى عندما يكون الشريط ومزوّد الطاقة صالحين. لذلك تأتي ملاءمة الموصل، محاذاة الأطراف، القطبية، ومساحة التلامس قبل افتراض تلف الـLED نفسه.

الموصل المتوافق لا يطابق العرض فقط؛ يجب أن يطابق أيضًا عدد الأطراف وترتيبها وأن تلامس أطرافه الوسادات النحاسية فعليًا. في الشرائط ذات القطبية، تعني المحاذاة الصحيحة مطابقة العلامات المطبوعة على الشريط والموصل، لا مجرد إدخال الشريط داخل المشبك.

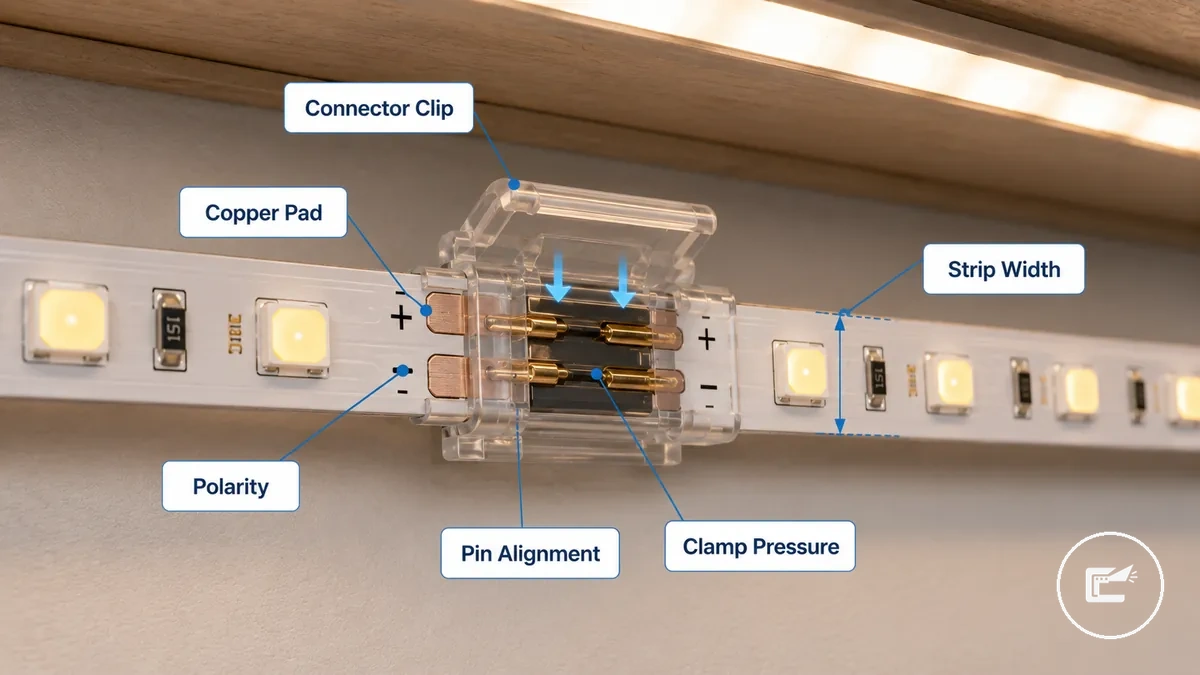

تُظهر الصورة منطقة التلامس والوسادات وعلامات القطبية. افحص هذه النقاط والطاقة مفصولة، ثم أعد الاختبار بعد تثبيت الاتصال.

استخدم قائمة التحقق التالية لتحديد ما إذا كانت المشكلة تلامسًا ضعيفًا يمكن تصحيحه أم موصلًا غير متوافق يحتاج إلى استبدال بنوع مطابق.

• سطح التلامس: يجب أن تصل أطراف الموصل إلى الوسادات النحاسية كاملة بدل ملامسة حافة صغيرة منها فقط.
• القطبية/القنوات: طابق العلامات المطبوعة على طرفي الاتصال؛ عكس القطبية في شريط ثنائي الطرف يمنع التشغيل، وخطأ ترتيب القنوات في الشرائط متعددة القنوات يغيّر الاستجابة.
• عرض الشريط: يجب أن يطابق الموصل عرض لوحة الشريط؛ الموصل الأضيق أو الأوسع قد لا يثبت نقاط التلامس في مواضعها.
• عدد الأطراف ومحاذاتها: طابق عدد نقاط التلامس وترتيبها مع نوع الشريط بدل الاعتماد على الشكل الخارجي للموصل.
• ضغط المشبك: يجب أن يثبت الشريط من دون ارتخاء أو انزلاق بعد الإغلاق.
• الوسادات النحاسية: يجب أن تكون سليمة ومكشوفة بما يسمح باتصال موثوق؛ الوسادة الممزقة أو المتآكلة قد تمنع الاتصال حتى مع موصل صحيح.

التمييز العملي: إذا تحسن التشغيل بعد إعادة محاذاة التلامس، فالعطل كان على الأرجح في الاتصال. إذا تعذر تحقيق تلامس ثابت لأن العرض أو عدد الأطراف أو ترتيبها لا يطابق الشريط، فالمشكلة هي عدم توافق الموصل لا مجرد ارتخاء.

مشكلات وحدة التحكم وخافت الإضاءة وجهاز التحكم عن بُعد وإعادة الضبط

إذا وصلت الطاقة إلى الشريط لكن اللون أو التعتيم أو الاستجابة للأوامر غير صحيحة، فانتقل إلى مسار التحكم. تشمل نقطة الفحص وحدة التحكم، خافت الإضاءة، جهاز التحكم عن بُعد، المستقبل، والاقتران أو الإعدادات المحفوظة.

عدم استجابة جهاز التحكم عن بُعد يرفع أولوية البطارية والإشارة والاقتران، بينما الوميض المرتبط بالتعتيم يرفع أولوية توافق خافت الإضاءة مع الحمل وطريقة التحكم. تغيّر لون واحد أو قناة واحدة فقط قد يشير أيضًا إلى مشكلة في قناة خرج أو في ترتيب أطراف الشريط متعدد القنوات.

استخدم التسلسل التالي لعزل التحكم عن الطاقة والشريط. اختبار تجاوز وحدة التحكم ليس عامًا لكل الشرائط: استخدم تغذية مباشرة فقط عندما يسمح نوع الشريط بذلك ويكون الجهد والقطبية وتوصيل الأطراف معروفًا ومتوافقًا.

1. جهاز التحكم عن بُعد: افحص البطارية، اتجاهها، ومسار الإشارة إلى المستقبل.
2. الاقتران: إذا كان النظام يتطلب اقترانًا، أعد التحقق من حالة الاقتران وفق آلية وحدة التحكم نفسها.
3. الإعدادات وإعادة الضبط: إذا تغير السلوك بعد تعديل الإعدادات، أعد الحالة المعروفة بدل افتراض تلف الشريط.
4. خافت الإضاءة: اربط الوميض أو الانطفاء بمستوى التعتيم؛ إذا ظهر العطل فقط عند التعتيم، يصبح توافق الخافت والحمل أولوية أعلى للفحص.
5. التجاوز الآمن عند انطباقه: إذا كان الشريط من نوع يمكن تغذيته مباشرة بجهده الاسمي واختفى العطل عند تجاوز وحدة التحكم، تصبح وحدة التحكم أو الخافت مشتبهًا أقوى. إذا استمر العطل، انتقل إلى الطاقة أو التوصيل أو الشريط.

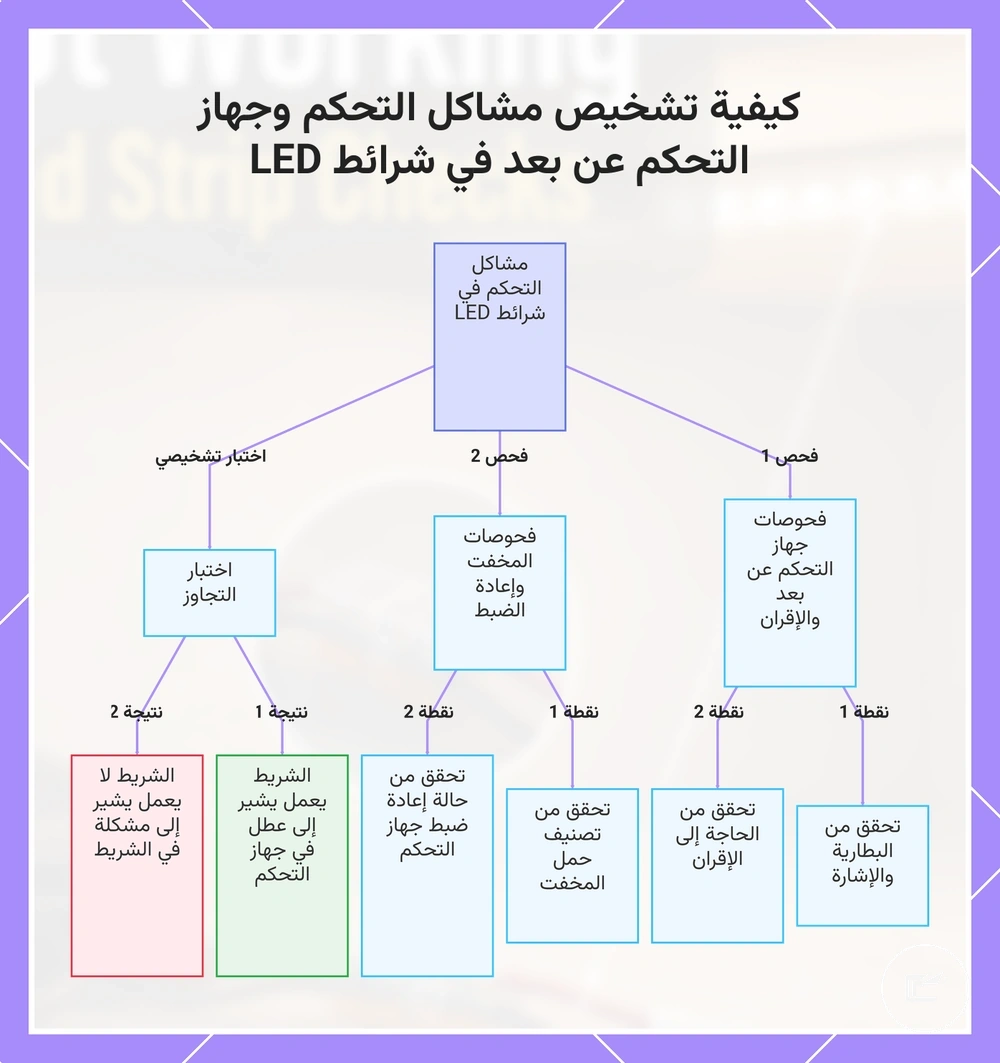

يلخص المخطط مسار الفحص من جهاز التحكم والاقتران إلى الخافت ثم اختبار العزل المناسب لنوع الشريط.

نقاط القص والوسادات النحاسية وأعطال إعادة التوصيل

إذا توقف الشريط بعد تعديل مادي، فالأولوية هي استمرارية المسار عبر نقطة التعديل. قد يكون الخلل في خط القص أو الوسادة النحاسية أو اللحام أو سن الموصل أو ترتيب القطبية، وغالبًا يظهر العطل بعد نقطة التعديل مباشرة.

لا توجد مسافة قص موحّدة لكل شرائط LED؛ استخدم علامات القص الخاصة بالشريط نفسه. كما يختلف عدد الوسادات وترتيب القنوات حسب نوع الشريط، لذلك يجب مطابقة الموصل مع البنية المطبوعة على الشريط بدل الاعتماد على القياس البصري وحده.

العطل القابل للإصلاح في هذه المنطقة يكون عادة تلامسًا أو محاذاة أو وصلة غير مستقرة، بينما يرجح تلف المقطع عندما يبقى نفس الجزء مطفأً بعد استعادة اتصال صحيح وثابت.

• خط القص: يجب أن يمر القص عبر العلامة المخصصة من دون قطع منطقة التلامس المطلوبة.
• الوسادات النحاسية: يجب أن تبقى كاملة ومكشوفة؛ الوسادة الممزقة تقلل مساحة التلامس أو تمنعه.
• وصلة اللحام: يجب أن تكون الوصلة ثابتة من دون جسر بين قناتين أو اتصال متقطع؛ افصل الطاقة قبل الفحص البصري.
• سن الموصل: يجب أن يقع على مركز الوسادة المقابلة، لا على العازل أو بين وسادتين.
• كابل التمديد: افحص طرفي الكابل لأن الاستمرارية قد تنقطع في أي نقطة من مسار التمديد.
• القطبية وترتيب القنوات: طابق العلامات على جانبي الوصلة؛ لا تفترض أن الألوان أو ترتيب الأسلاك متطابق بين منتجات مختلفة.

قاعدة العزل: إذا كان كل ما قبل نقطة التعديل يعمل وكل ما بعدها لا يعمل، فابدأ بالنقطة المعدلة. إذا كان العطل يشمل الشريط كله، عد إلى مسار الطاقة والتحكم. ولتفاصيل أوسع عن التوصيل، راجع مشكلات القص والتوصيل.

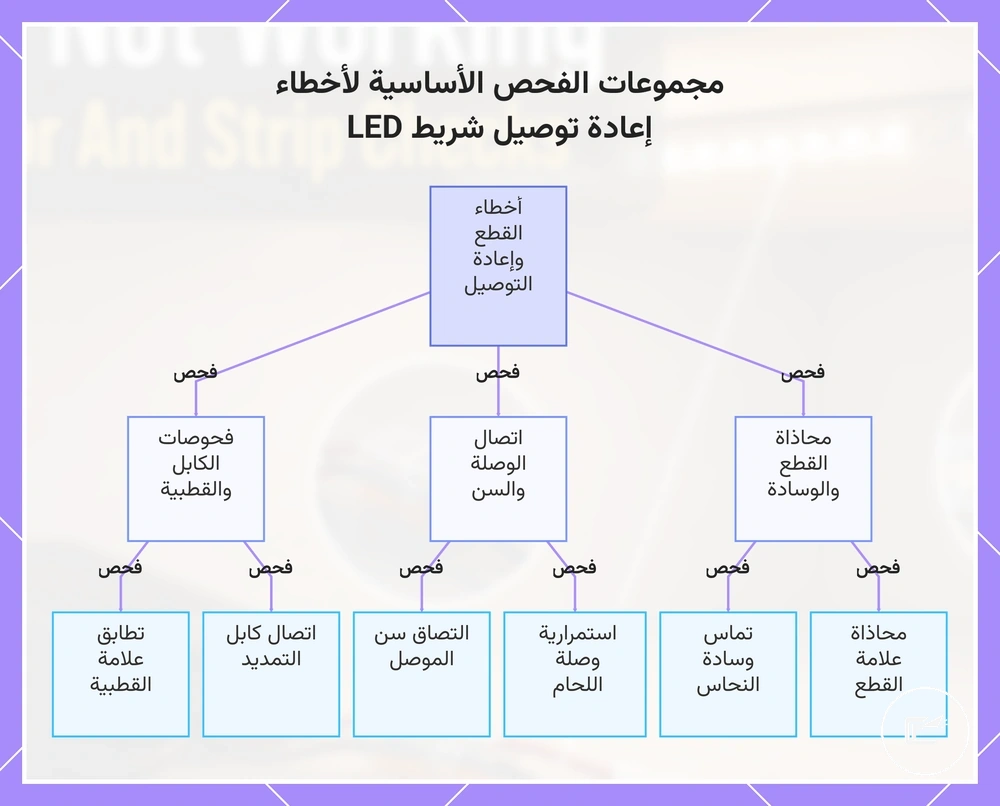

يجمع الرسم مواضع الفحص المادي حول القص والوسادات والموصل والتمديد؛ طابق هذه المواضع مع الحد الذي يبدأ عنده العطل.

أقسام الشريط التالفة ووحدات LED المطفأة

إذا بقي مقطع محدد من الشريط مطفأً بعد التأكد من التوصيل الصحيح، فقد يكون العطل داخل الشريط نفسه: رقاقة LED، مسار نحاسي، مقاومة، أو منطقة لحام. ثبات العطل في الموضع نفسه بعد استبعاد الموصل يرفع احتمال تلف المقطع.

تظهر مؤشرات التلف المادي عادةً كتشقق، علامة احتراق، تآكل أو أثر رطوبة، انحناء حاد عند موضع الفشل، أو تغير ناتج من الحرارة. هذه العلامات لا تُستخدم منفردة لإثبات السبب، لكنها تصبح أقوى عندما تتطابق مع مكان العطل المرئي.

يقارن الجدول بين الحالة المرئية، الجزء المحتمل تأثره، وما إذا كان الإصلاح الموضعي أو الاستبدال هو المسار الأكثر منطقية بعد فحوصات التلامس.

اختبار العطل قبل استبدال الأجزاء

اختبر النظام بعزل متغيّر واحد في كل مرة بدل تبديل عدة أجزاء معًا. التسلسل الأكثر فائدة هو السلامة → توافق الطاقة → التوصيلات → التحكم → المقطع نفسه، لأن كل نتيجة تغيّر المكوّن التالي الذي يستحق الفحص.

استخدم فحوصات بصرية ووصلات الجهد المنخفض المأمونة فقط، وافصل الطاقة قبل تحريك الموصلات. لا تستخدم مزوّدًا بديلًا إلا إذا كان متوافق الجهد والقطبية ونوع الخرج مع الشريط.

1. افحص علامات التوقف: إذا وُجدت حرارة غير طبيعية أو رائحة احتراق أو شرر أو عزل تالف، افصل الطاقة وتوقف؛ لا تنتقل إلى بقية الاختبارات.
2. طابق جهد الطاقة: قارن جهد خرج المزوّد بالجهد الاسمي المكتوب على الشريط. عدم التطابق يجب أن يُصحح قبل أي استنتاج عن حالة الشريط.
3. اعزل مزوّد الطاقة: عند توفر مزوّد معروف بأنه سليم ومتوافق بالكامل، اختبر به الشريط. إذا عاد التشغيل، يصبح المزوّد الأصلي مشتبهًا أقوى.
4. اعزل التوصيلات: افحص الموصلات والوسادات ونقاط التمديد. إذا عاد التشغيل بعد تصحيح تلامس محدد، فقد عُزل العطل إلى تلك الوصلة.
5. اعزل التحكم عند انطباقه: اختبر وحدة التحكم/الخافت وفق نوع النظام، واستخدم التجاوز المباشر فقط إذا كان نوع الشريط يسمح به والتوصيل معروفًا. عمل الشريط من دون وحدة التحكم يرفع احتمال عطل التحكم.
6. حدّد المقطع: إذا كانت كل المراحل السابقة سليمة وبقي الجزء نفسه مطفأً، فركّز على المقطع بين أقرب نقاط توصيل/قص بدل استبدال النظام كله مباشرة.

هذا التسلسل يفصل تشخيص العطل عن إعادة التركيب. إذا احتجت إلى تفاصيل إعداد أوسع، راجع عملية التركيب. وإذا لم تتغير النتيجة بعد عزل كل مكوّن، استند إلى المكوّن الذي يفشل بصورة قابلة للتكرار بدل التخمين.

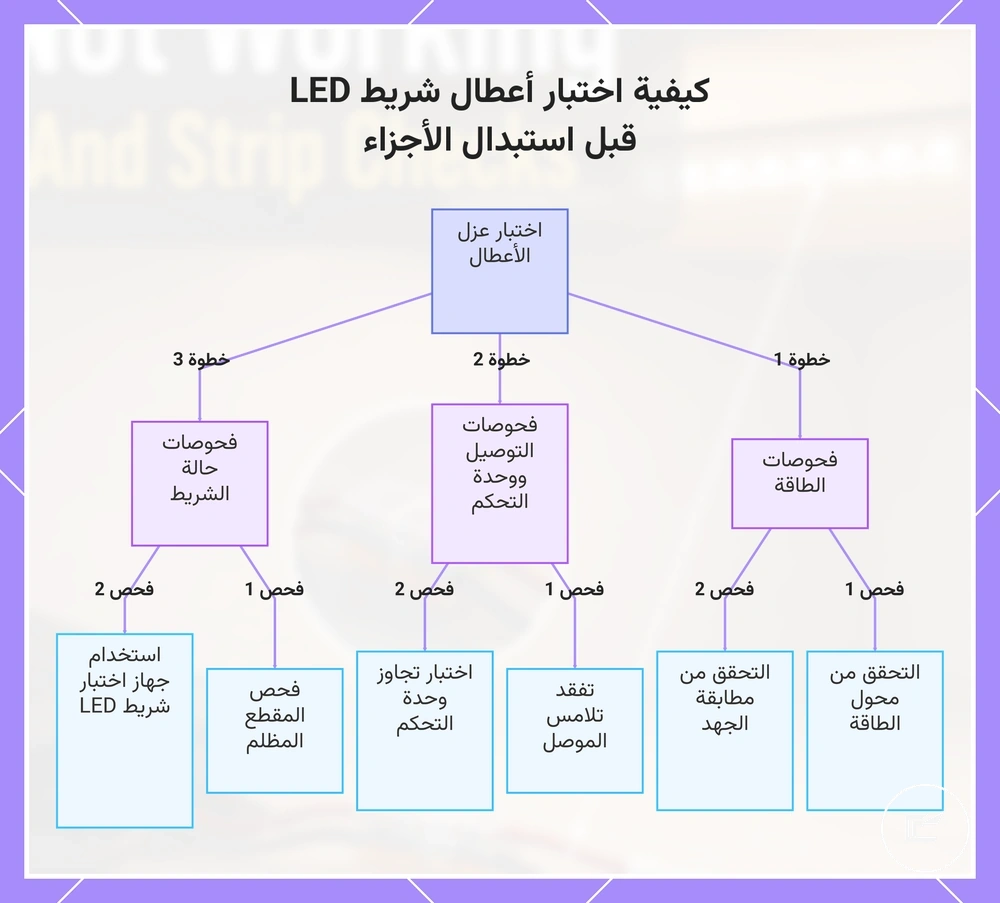

يحوّل المخطط عملية الاختبار إلى تسلسل عزل: لا تنتقل إلى الجزء التالي إلا بعد أن تعرف ما إذا كانت نتيجة الفحص السابق تغيّر العَرَض.

متى يحتاج الموصل أو مزوّد الطاقة أو وحدة التحكم أو الشريط إلى الاستبدال

الاستبدال يصبح منطقيًا عندما يتكرر العطل بعد عزل مكوّن محدد أو عندما يظهر تلف مادي لا يمكن تصحيحه بأمان. القرار يجب أن يتبع نتيجة اختبار قابلة للتكرار، لا مجرد تشابه الأعراض بين مكوّنين.

لا يحتاج كل عطل إلى جزء جديد: الموصل غير المحاذي قد يعمل بعد تصحيح التلامس، والإعداد غير المتوافق يحتاج إلى تصحيح التوافق. أما المكوّن الذي يفشل باستمرار بعد تأكيد التوافق وعزل بقية المسار فيصبح مرشحًا أقوى للاستبدال.

ينظم الجدول إشارات الاستبدال حسب المكوّن، مع الفحص الذي يجب إكماله أولًا والشرط الذي يمنع الاستبدال المبكر.

إذا كان السبب تدهورًا مرتبطًا بالعمر أو تكررت الأعطال بعد عزل المكوّن، راجع إرشادات الاستبدال والعمر الافتراضي لفهم توقيت الاستبدال ضمن دورة استخدام النظام.

الأعراض غير الآمنة التي يجب أن توقف استكشاف الأخطاء

علامات الخطر تغيّر الهدف من التشخيص إلى إيقاف الخطر. الحرارة غير الطبيعية، رائحة الاحتراق، الشرر، العزل المتشقق أو المكشوف، والذوبان المرئي تعني أن الاختبار العادي يجب أن يتوقف.

حتى عندما يعمل الشريط بجهد منخفض، قد يكون مزوّد الطاقة متصلًا بتيار الشبكة. افصل الطاقة من مصدرها قبل لمس الموصلات، ولا تفتح مزوّد الطاقة أو تفحص توصيلات حية ضمن خطوات الاستكشاف العادية.

توضح قائمة التوقف أدناه متى يجب عدم متابعة التشخيص. للحصول على سياق سلامة أوسع، راجع علامات التحذير المتعلقة بالسلامة.

• حرارة غير طبيعية: إذا أصبح مزوّد الطاقة أو وحدة التحكم أو الموصل أو الشريط ساخنًا بصورة غير معتادة، افصل الطاقة ولا تواصل الاختبار حتى يُعرف سبب الحرارة.
• رائحة احتراق: افصل الطاقة وتجنب إعادة التشغيل؛ الرائحة قد تشير إلى سخونة أو تلف مكوّن حتى إذا لم يظهر الاحتراق بصريًا.
• شرر أو قوس كهربائي: افصل الطاقة من مصدر آمن من دون لمس الجزء المتضرر، ولا تعاود التشغيل قبل فحص المكوّن والتوصيل.
• عزل تالف أو موصل مكشوف: لا تلمس النحاس المكشوف ولا تحاول إصلاحه وهو موصول بالطاقة؛ استبدل الجزء التالف أو استخدم مساعدة مؤهلة، خصوصًا في جانب تيار الشبكة.
• ذوبان أو سواد/احتراق مرئي: لا يكفي إعادة تثبيت الموصل؛ يجب استبدال الجزء المتضرر وفحص سبب السخونة أو القصر قبل إعادة الاستخدام.
• إطفاء متكرر: الإطفاء وحده لا يثبت وجود خطر، لكنه يصبح إشارة توقف إذا ترافق مع حرارة أو رائحة أو تشوه أو إعادة تشغيل متكررة من مزوّد الطاقة.

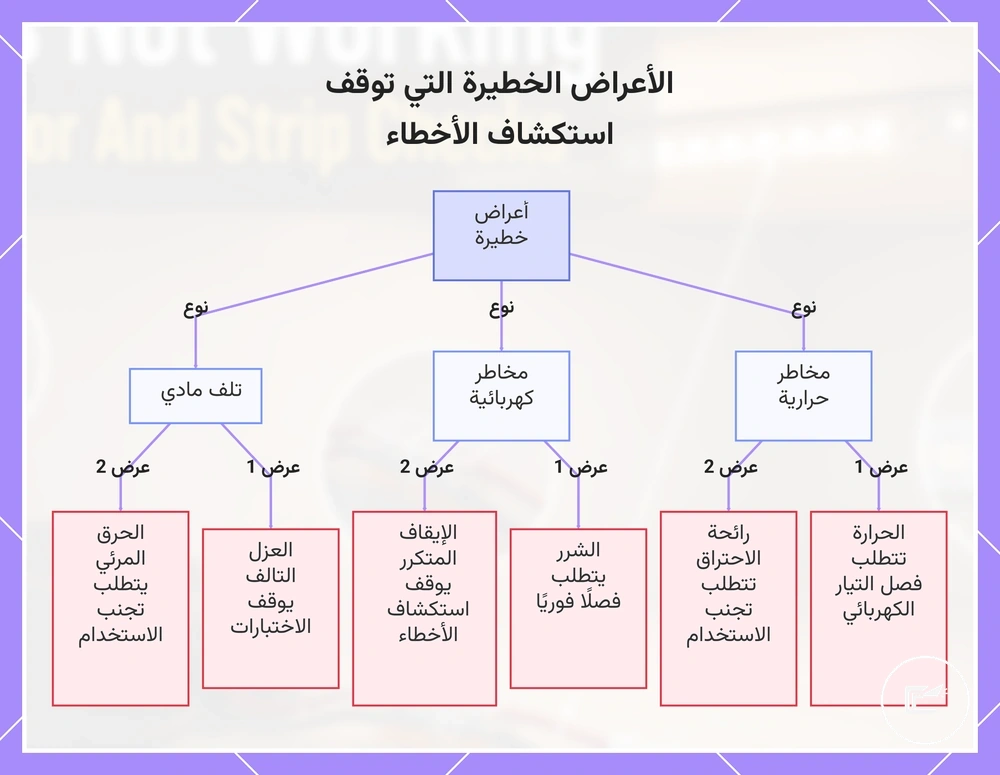

يختصر المخطط إشارات التوقف المرئية. عند ظهور أي علامة خطر، تكون الخطوة التالية هي فصل الطاقة وتقييم السبب، لا مواصلة تبديل المكوّنات أثناء التشغيل.
