LED Şerit Aydınlatma Uyumluluğu: Güç, Konnektörler, Kontrol Cihazları ve Kanallar

LED şerit uyumluluğunu doğrulamak için önce şeridin nominal voltajını, W/m değerini, PCB genişliğini ve pin/ped düzenini, renk/kontrol türünü ve kanal için fiziksel ölçülerini belirleyin; ardından güç kaynağı, konnektör, kontrol cihazı ve kanalı bu değerlere göre eşleştirin. Voltaj ile kontrol sinyali eşleşmesi zorunludur; güç kaynağı ve kontrol cihazı toplam yükü karşılamalı, konnektör ve kanal da fiziksel olarak uyum sağlamalıdır.

Uyumluluk planlaması LED şeridin etiketinden başlar ve ardından güç, sinyal ve fiziksel montaj gereksinimlerine doğru ilerler. Bu sayfa, LED şerit ve dolap aydınlatma aksesuarlarını bağlantılı bir sistem olarak değerlendirir; her aksesuar aynı şerit türünü ve kurulum koşullarını desteklemelidir.

Sabit gerilimli LED şeritlerde güç kaynağı, şeridin nominal DC voltajıyla eşleşmeli ve amaçlanan toplam yük için yeterli kapasiteye sahip olmalıdır. Konnektörler şerit genişliği, pin sayısı, bakır ped dizilimi ve polariteyle; kontrol cihazları ise renk/kanal türü, kontrol sinyali ve yük kapasitesiyle eşleşmelidir. Kanallar da şeridin ve difüzörün fiziksel ölçülerine uymalı ve ısı dağılımını engellemeyecek yerleşim sağlamalıdır.

LED şerit aksesuarlarını değerlendirmenin en güvenli yolu, kurulumu uyumlu kabul etmeden önce her bileşeni şeridin gerçek etiket ve ölçülerine göre doğrulamaktır. Fiziksel olarak sığması, elektriksel veya sinyal açısından uyumlu olduğu anlamına gelmez.

Uyumluluğu Belirleyen LED Şerit Özellikleri

LED şerit özellikleri, ilgili aksesuarların doğru eşleşip eşleşemeyeceğini belirleyen teknik değerler ve tanımlayıcılardır. Elektriksel uyumluluk için voltaj ve güç tüketimi; bağlantı uyumluluğu için PCB genişliği, pin/ped dizilimi ve polarite; kontrol uyumluluğu için renk veya sinyal türü; mekanik uyumluluk için de gerçek şerit ve kanal ölçüleri birlikte değerlendirilir.

Aksesuar eşleştirmesi aksesuardan değil LED şeritten başlar. Bir özellikteki uyumsuzluk, diğer bileşenler doğru görünse bile sistemi sınırlayabilir; bu nedenle önce şeridin teknik değerlerini okuyun, sonra her aksesuarı ilgili değerle karşılaştırın.

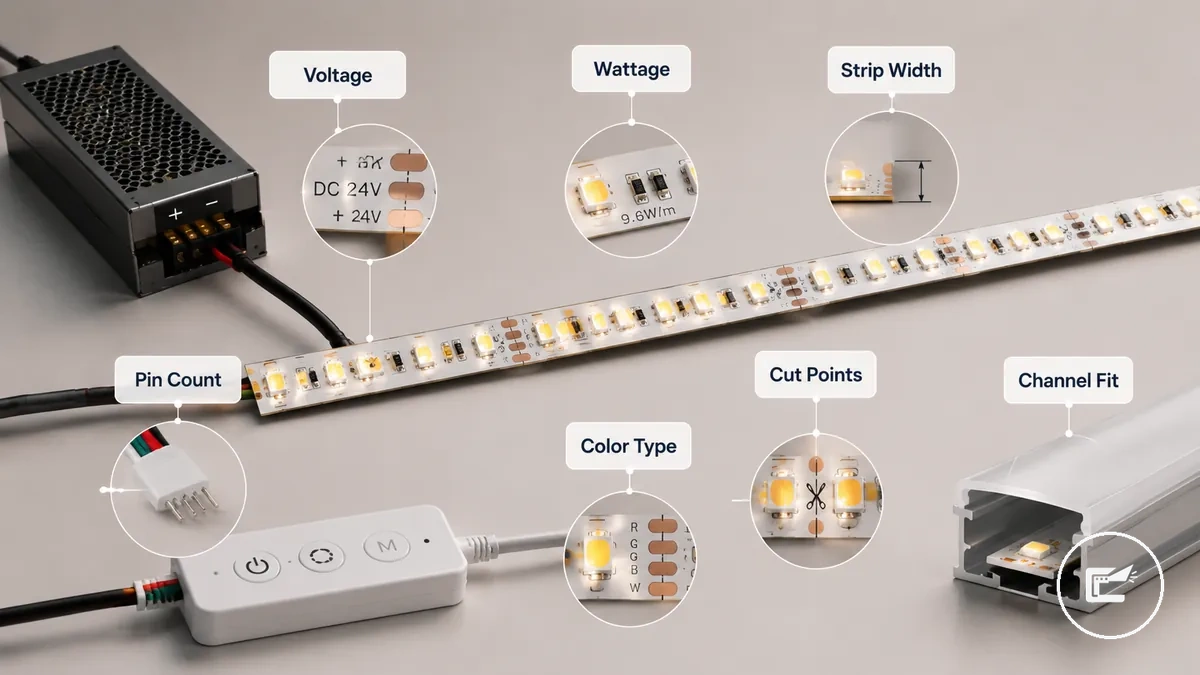

Şerit etiketi, ürün veri sayfası ve fiziksel ölçüm farklı uyumluluk sorularını yanıtlar. Aşağıdaki görsel voltaj, W/m, genişlik, pin/ped düzeni, kontrol türü ve kanal yerleşimi gibi temel kontrol noktalarını görsel olarak konumlandırır.

Her özellik farklı bir karar kapısını kontrol eder. Aşağıdaki tablo, şeritte okunacak veya ölçülecek niteliği doğrudan hangi aksesuarla eşleştirmeniz gerektiğini gösterir.

Bu sayfa aksesuarları yalnızca uyumluluk açısından ele alır. Parçaların görevlerini ve sistem içindeki yerlerini ayrı ayrı görmek için aksesuar parçalarının açıklamasına bakabilirsiniz.

Voltaj, Watt Değeri ve Güç Kaynağı Eşleştirmesi

LED şerit ile güç kaynağı uyumluluğu iki ayrı kontrol gerektirir: önce nominal voltajı eşleştirin, sonra toplam şerit yükünü hesaplayıp güç kaynağı kapasitesiyle karşılaştırın. 12V veya 24V gibi sabit gerilimli bir şerit, aynı nominal DC voltajı sağlayan sabit gerilimli bir güç kaynağıyla kullanılmalıdır.

Metre başına güç tüketimi ile beslenen şerit uzunluğu birlikte yükü belirler. Aynı uzunluktaki iki şerit farklı W/m değerlerine sahipse daha yüksek W/m değerine sahip şerit daha fazla güç ister. Aynı güç kaynağına bağlı farklı şerit bölümleri varsa her bölümün W/m × uzunluk değeri ayrı hesaplanır ve sonuçlar toplanır.

Voltaj doğru olduktan sonra kapasite kontrolüne geçin. Güç kaynağı ve aradaki kontrol cihazı, bağlı toplam yükü kendi sürekli çalışma sınırları içinde karşılamalıdır; kontrol cihazında ayrıca kanal başına akım sınırı varsa bu sınır da aşılmamalıdır.

Örneğin iki şerit aynı uzunlukta olsa bile biri 5 W/m, diğeri 10 W/m ise ikinci şerit aynı uzunluk için iki kat güç talep eder. Bu nedenle güç kaynağını yalnızca metre cinsinden uzunluğa göre değil, şeridin etiketlenmiş W/m değerine göre boyutlandırın.

Güç eşleştirmesini şu sırayla okuyun: voltaj kategorisini doğrulayın, toplam yükü hesaplayın ve ardından güç kaynağı ile kontrol cihazının sınırlarını kontrol edin.

Bir güç kaynağı kapasitesine yakın çalıştığında, ısı ve güvenilirlik sonuçları yük, ortam ve bileşen tasarımına göre değişebilir. Daha geniş uyumluluk önlemleri, güç ve ısı güvenliği bölümünde ele alınmıştır.

Bu bölüm, voltaj ve kapasite gereksinimlerinin eşleştirilmesine odaklanmaktadır. Farklı güç kaynağı biçimleri arasındaki karşılaştırmalar, güç yöntemi karşılaştırması bölümünde ayrıca ele alınmıştır.

12V ve 24V LED Şerit Eşleştirmesi

12V ve 24V LED şeritler aynı voltaj sınıfındaki güç kaynağı ve kontrol cihazlarıyla kullanılmalıdır: 12V şerit 12V, 24V şerit 24V güç ve kontrol yolu gerektirir. Fark yalnızca etikette değildir; aynı güçte 24V sistem yaklaşık yarı akım çektiği için iletkenlerdeki voltaj düşüşü eğilimi de genellikle daha düşüktür.

Voltaj etiketi, uzunluk veya aksesuar seçimi yapılmadan önce doğrulanmalıdır. Aynı watt değerinde akım ilişkisi I = P / V olduğundan, besleme voltajı yükseldikçe aynı gücü taşımak için gereken akım azalır; ancak gerçek çalışma uzunluğu yine şerit tasarımına, bakır kesitine, güç tüketimine ve besleme düzenine bağlıdır.

Aşağıdaki karşılaştırma, 12V ve 24V şeritlerin uyumluluk açısından nasıl ayrıldığını gösterir; bu bir kalite sıralaması değil, elektriksel eşleştirme farkıdır.

24V her kurulum için “daha iyi”, 12V da otomatik olarak “daha uygun” değildir. Seçim; mevcut şerit voltajına, hat uzunluğuna, güç tüketimine ve kullanılacak aksesuarların desteklediği voltaj sınıfına göre yapılmalıdır.

Metre Başına Watt Değeri ve Güç Kaynağı Boşluk Payı

Metre başına watt değeri, şerit uzunluğunu elektrik yüküne çeviren temel girdidir. Toplam şerit yükü = W/m × toplam beslenen uzunluk; bu sonuç güç kaynağı ve kontrol cihazı kapasitesiyle karşılaştırılır.

Hesaplanan yük, seçilecek kapasitenin alt sınırını belirler; ancak her sistem için geçerli tek bir sabit “boşluk payı” yüzdesi yoktur. Uygun kapasite payını güç kaynağı ve kontrol cihazı üreticisinin sürekli çalışma sınırları, ortam sıcaklığı ve montaj koşullarıyla birlikte değerlendirin.

Voltaj Düşüşü ve Hat Uzunluğu Sınırları

LED şerit hattı uzadıkça şerit ve bağlantı iletkenlerindeki direnç nedeniyle voltaj düşüşü artabilir; bu durum besleme ucundan uzaklaştıkça parlaklık veya renk davranışında değişim olarak görülebilir. Aynı güç ve iletken koşullarında daha yüksek besleme voltajı daha düşük akım gerektirdiğinden, 24V sistemler 12V sistemlere göre uzun hatlarda genellikle daha düşük voltaj düşüşü eğilimi gösterir.

Uzunluk için tek bir evrensel metre sınırı yoktur; şerit voltajı, W/m değeri, bakır iletken yapısı, kablo kesiti ve besleme noktaları birlikte belirleyicidir. Bu nedenle aşağıdaki belirtileri ve koşulları bir kontrol listesi olarak değerlendirin.

• Hat uzunluğu: Mesafe ve toplam yük birlikte arttığında voltaj düşüşü riski de artar.
• Şerit voltajı: Aynı güçte daha yüksek voltaj daha düşük akım gerektirir; bu, iletkenlerdeki voltaj kaybını azaltmaya yardımcı olabilir.
• Akım çekişi: Aynı iletken direncinde akım arttıkça iletken üzerindeki voltaj düşüşü de artar.
• Parlaklık veya renk değişimi: Hattın sonuna doğru belirgin azalma ya da renk kayması, besleme boyunca voltajın yeterince korunmadığını gösterebilir.
• Kısma davranışı: Uzun hat boyunca dengesiz kısma, yük dağılımı veya voltaj düşüşüyle ilişkili olabilir; tek başına kesin neden değildir.
• Kablo kesiti ve besleme noktaları: Sorun uzunlukla artıyorsa uygun iletken kesiti ve üretici yöntemine uygun ek besleme noktaları değerlendirilmelidir.

Parlaklık kaybı veya dengesiz kontrol davranışı ortaya çıktığında yalnızca güç kaynağının nominal watt değerine bakmak yeterli değildir; hattın başlangıç ve uç koşullarını, bağlantıları, kablo kesitini ve besleme düzenini birlikte değerlendirin. Güç ve ısıyla ilgili daha geniş güvenlik kontrolleri için güç ve ısı güvenliği bölümüne bakın.

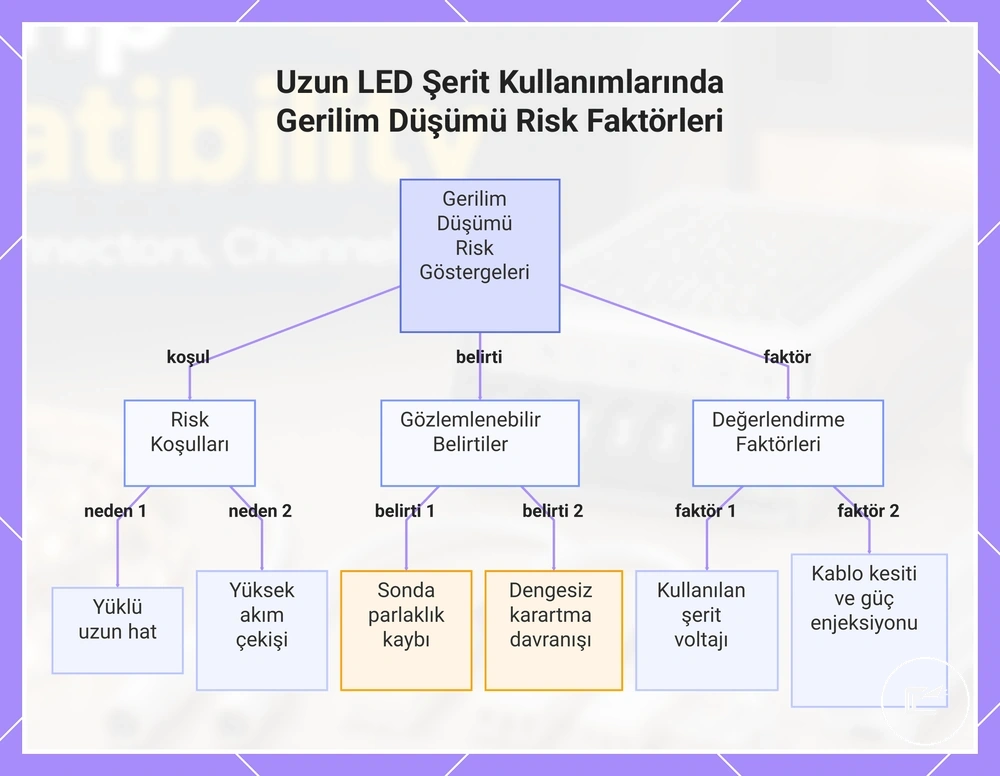

Bu grafik, uzun LED şerit hatlarında voltaj düşüşüne işaret edebilecek koşulları, gözlemlenebilir belirtileri ve kontrol edilmesi gereken faktörleri gösterir.

Konnektör ve Uzatma Kablosu Uyumluluğu

Konnektör ve uzatma kablosu uyumluluğu, LED şeridin fiziksel arayüzü ile elektrik yollarının birlikte eşleşmesine bağlıdır. PCB genişliği, pin sayısı, bakır ped dizilimi ve polarite doğru değilse konnektör şeride sığsa bile güvenilir temas kurmayabilir.

Önce şeridin ölçüsünü ve ped düzenini, sonra konnektörün desteklediği genişlik ve pin yapısını karşılaştırın. Kaplamalı veya suya dayanıklı şeritlerde silikon/kaplama katmanı da temas yüzeyini değiştirebildiği için konnektörün bu şerit tipini açıkça desteklemesi gerekir.

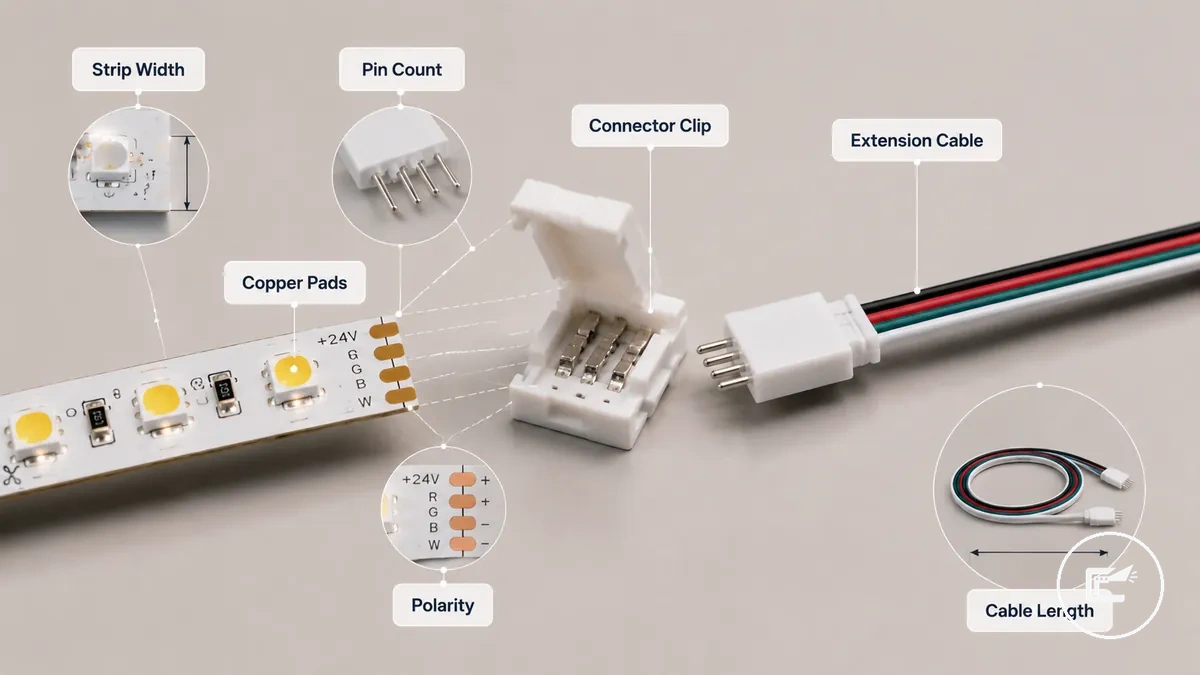

Aşağıdaki görsel, şerit genişliği, pin/ped düzeni ve polarite gibi konnektör eşleştirmesinin gözle doğrulanabilen noktalarını gösterir.

Uzatma kablosu uzunluğu arttıkça analog şeritlerde voltaj düşüşü, adreslenebilir şeritlerde ise güç dağılımına ek olarak veri sinyali bütünlüğü de önem kazanabilir. Bu etkilerin büyüklüğü kablo yapısına, yük ve mesafeye bağlıdır.

Bağlantı parçasını seçerken aşağıdaki koşulları aynı anda doğrulayın. Kesme ve birleştirme tekniği için ayrıca şeritleri kesme ve bağlama bölümüne bakın.

Şerit Genişliği, Pin Sayısı ve Temas Türü

Konnektör uyumu, LED şerit ile konnektör arayüzünün hem mekanik hem elektriksel olarak hizalanmasına bağlıdır. PCB genişliği, pin sayısı, ped aralığı, temas biçimi ve polarite birlikte kontrol edilmelidir; yalnızca şerit genişliğinin tutması yeterli değildir.

Aşağıdaki tablo, konnektörü fiziksel olarak takmadan önce ölçülebilen veya görülebilen arayüz özelliklerini ve bunların uyumluluk üzerindeki etkisini ayırır.

Yaygın analog şeritlerde tek renkli tipler çoğunlukla 2 hat, ayarlanabilir beyaz tipler 3 hat, RGB şeritler 4 hat ve RGBW şeritler 5 hat kullanır. Bunlar ilk eleme için yararlı yaygın düzenlerdir; üreticinin gerçek pin sırası, ortak uç düzeni, ped aralığı ve polarite işaretleri her zaman ayrıca doğrulanmalıdır. Adreslenebilir şeritlerde pin sayısı ve veri düzeni protokole göre değişebileceği için pin sayısı tek başına yeterli değildir.

Şerit-Şerit, Şerit-Kablo ve Kablo-Kablo Konnektörler

Konnektör formatı, bağlantının hangi iki ucu birleştirdiğine göre seçilir: şerit-şerit, şerit-kablo veya kablo-kablo. Format yalnızca mekanik görevi tanımlar; şerit genişliği, pin sayısı, ped dizilimi ve polarite gibi elektriksel koşullar yine ayrı ayrı eşleşmelidir.

Aşağıdaki karşılaştırma, her konnektör türünü yaptığı bağlantı işiyle eşleştirir.

Konnektör türü doğru olsa bile yanlış pin sırası veya polarite bağlantıyı uyumsuz hale getirebilir. Köşe ve uzatma bağlantıları da aynı süreklilik kuralını izler. Bağlantının nasıl uygulanacağı için şeritleri kesme ve bağlama bölümüne bakın.

Köşe Konnektörleri ve Uzatma Kablosu Uzunluğu

Köşe konnektörleri ve uzatma kabloları, yön değiştirirken veya mesafeyi uzatırken aynı pin/polarite sırasını korumalıdır. Konnektör şeklinin köşeye oturması tek başına yeterli değildir; elektrik yollarının ve şerit ölçülerinin de devam etmesi gerekir.

Aşağıdaki doğrulama listesi, köşe veya uzatma eklenirken sürekliliği bozabilecek yön, mesafe ve yerleşim koşullarını özetler.

• Köşe konnektörü yönü: L konnektörün veya köşe bağlantısının amaçlanan yön değişikliğini takip ettiğini ve polarite hizalamasını koruduğunu doğrulayın.
• Pin sayısı: Konnektör pinlerinin şerit pin sayısıyla eşleştiğini kontrol edin, böylece elektrik yolları hizalanmış kalır.
• Şerit genişliği: Konnektör arayüzünün düzende kullanılan şerit genişliğiyle eşleştiğini onaylayın.
• Büküm yarıçapı ve yerleşim: Şeridi, kabloyu veya lehim pedlerini zorlayacak keskin bir dönüş yapmayın; kabul edilebilir minimum yarıçap ürün yapısına göre değişir.
• Uzatma kablosu polaritesi: Uzatma kablosu iletkenleri, uzatılmış hat boyunca polarite sürekliliğini korumalıdır.
• Uzatma uzunluğu ve voltaj düşüşü: Daha uzun uzatma kablosu kullanımları, şerit voltajına, yüke, kablo tasarımına ve kullanım koşullarına bağlı olarak voltaj düşüşü riskini artırabilir.

Köşe konnektöründe doğru yön ve pin/polarite sırası; uzatma kablosunda ise bunlara ek olarak mesafe ve iletken yapısı belirleyicidir. Bağlantı tekniği için şeritleri kesme ve bağlama bölümüne bakın.

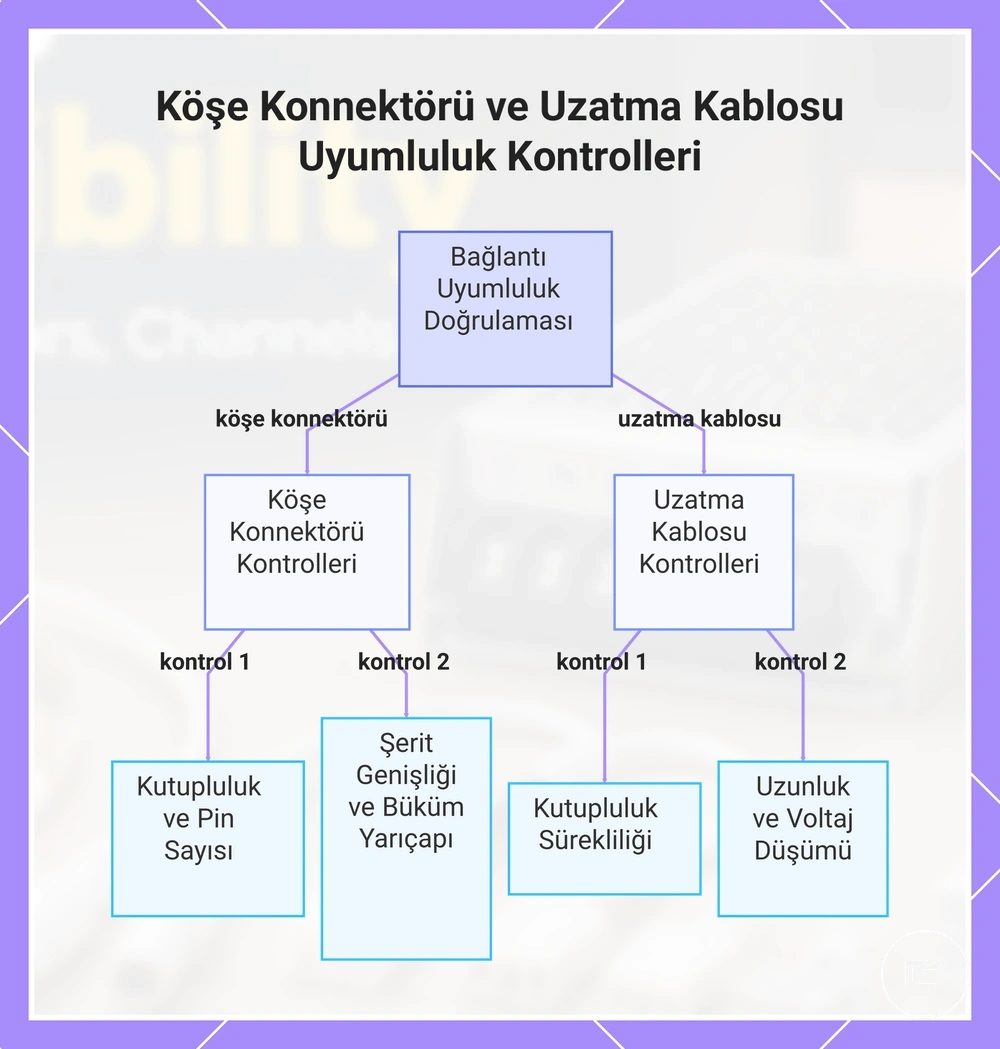

Bu grafik, köşe konnektörü ve uzatma kablosu seçiminde yön, polarite, pin sayısı, fiziksel uyum ve voltaj düşüşü açısından yapılacak temel kontrolleri gösterir.

Kontrol Cihazı Uyumluluğu ve LED Şerit Türü

Kontrol cihazı uyumluluğu, LED şeridin voltajına ek olarak renk/kanal türünün, pin düzeninin, kontrol sinyalinin ve yük kapasitesinin eşleşmesini gerektirir. Aynı voltajı paylaşan iki parça, kanal düzeni veya dijital protokol farklıysa yine uyumsuz olabilir.

Kontrol cihazı, güç kaynağı ile LED şerit arasındaki kontrol katmanıdır. Aksesuar parçalarının açıklamasında belirtildiği gibi tek renkli, ayarlanabilir beyaz, RGB, RGBW ve adreslenebilir şeritler farklı kanal veya sinyal düzenleri kullanır.

Voltaj eşleşmesi gerekli fakat tek başına yeterli değildir. Özellikle RGB/RGBW gibi çok kanallı analog şeritlerde kanal sayısı ve pin sırası; adreslenebilir şeritlerde ise veri protokolü, veri yönü ve çalışma voltajı ayrıca doğrulanmalıdır.

Aşağıdaki eşleştirme tablosu, şerit türünü yaygın hat/pin düzeni ve gerekli kontrol biçimiyle birlikte gösterir.

Yukarıdaki pin sayıları analog şeritler için yaygın örneklerdir, evrensel standart olarak kabul edilmemelidir. Son karar her zaman gerçek şerit etiketine, pin/ped sırasına ve kontrol cihazının üretici tarafından belirtilen giriş/çıkış sınırlarına göre verilmelidir.

Renk Türü, Pin Sayısı ve Kontrol Sinyali

Renk türü, pin sayısı ve kontrol sinyali aynı arayüzün farklı katmanlarıdır. Renk türü kaç kanalın veya hangi veri davranışının gerektiğini, pin/ped dizilimi fiziksel elektrik yollarını, kontrol sinyali ise kontrol cihazının şeritle nasıl haberleşeceğini belirler.

Pin sayısını tek başına eşleştirmek yerine aşağıdaki dört kontrolü birlikte uygulayın; özellikle adreslenebilir şeritlerde benzer görünen konnektörler farklı veri protokollerini kullanabilir.

Bu nedenle “aynı konnektör” veya “aynı pin sayısı” tek başına uyumluluk kanıtı değildir. Voltaj + pin/ped sırası + polarite + kontrol sinyali birlikte eşleştiğinde kontrol arayüzü anlamlı şekilde doğrulanmış olur.

Güç Kaynağı ve Kontrol Cihazı Yük Eşleştirmesi

Güç kaynağı kapasitesi yeterli olsa bile kontrol cihazı daha düşük toplam veya kanal başına yük sınırına sahipse sistemin sınırlayıcı bileşeni kontrol cihazıdır. Bu nedenle aynı bağlı yük, hem güç kaynağı hem kontrol cihazı için ayrı ayrı kontrol edilmelidir.

Aşağıdaki örnek yalnızca kapasite ilişkisinin nasıl okunacağını gösterir; voltaj ve kontrol türü eşleşmesinin ayrıca doğru olduğu varsayılır.

Çok kanallı kontrol cihazlarında toplam watt değeri tek başına yeterli değildir. Örneğin toplam kapasite sınırı aşılmasa bile tek bir kanal kendi akım sınırını geçerse eşleştirme uygun değildir. Isı, kısma davranışı ve yük sınırlarıyla ilgili daha geniş kontroller için güç ve ısı güvenliği bölümüne bakın.

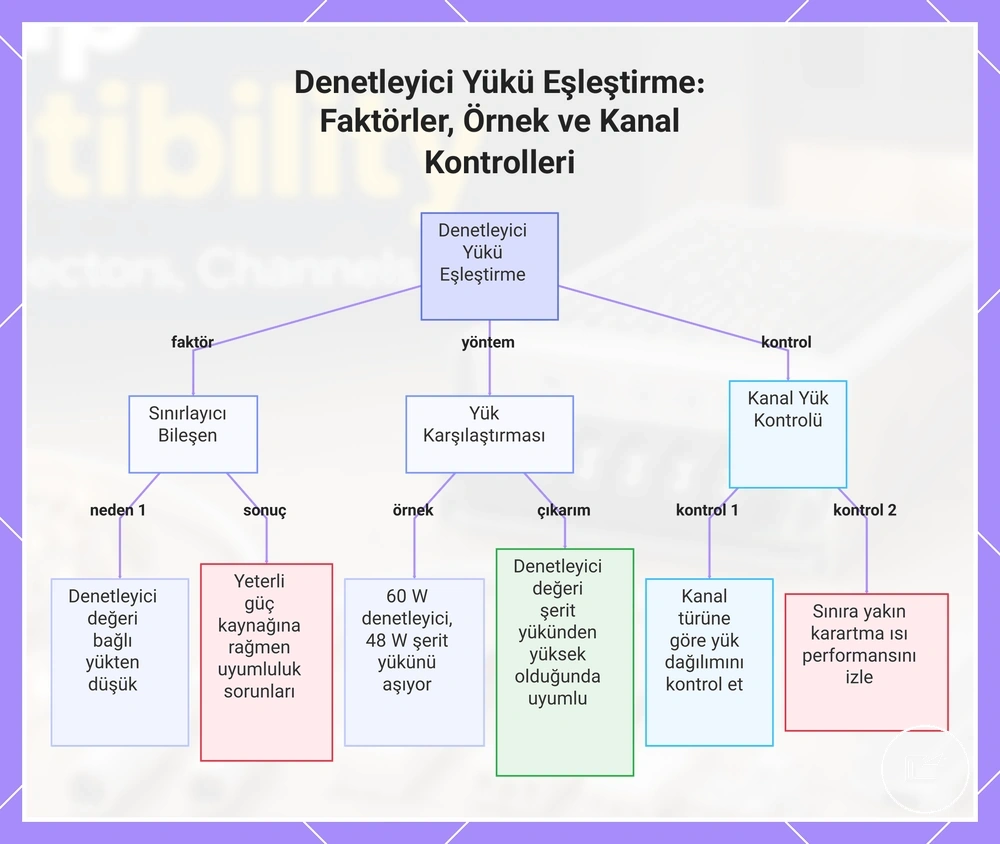

Bu grafik, kontrol cihazı yükünü güç kaynağı ve şerit yüküyle birlikte değerlendiren kapasite ve kanal kontrollerini gösterir.

LED Şeritler için Kanal ve Difüzör Uyumu

LED şerit ile kanal/difüzör uyumu, şeridin gerçek boyutlarının profilin net iç genişliği ve derinliği ile karşılaştırılmasına bağlıdır. Fiziksel sığma, difüzörün baskı yapmadan kapanması ve ısı dağılımı için alan kalması birlikte değerlendirilmelidir.

Alüminyum kanal şeridin mekanik yerleşimini ve ısıyı çevreye aktarma koşullarını etkiler; difüzör ise LED'ler ile görünür yüzey arasındaki mesafeyi ve ışık karışımını değiştirir. Bu nedenle yalnızca dış profil ölçüsünü değil, şeridin gerçekten oturduğu iç kesiti kontrol edin.

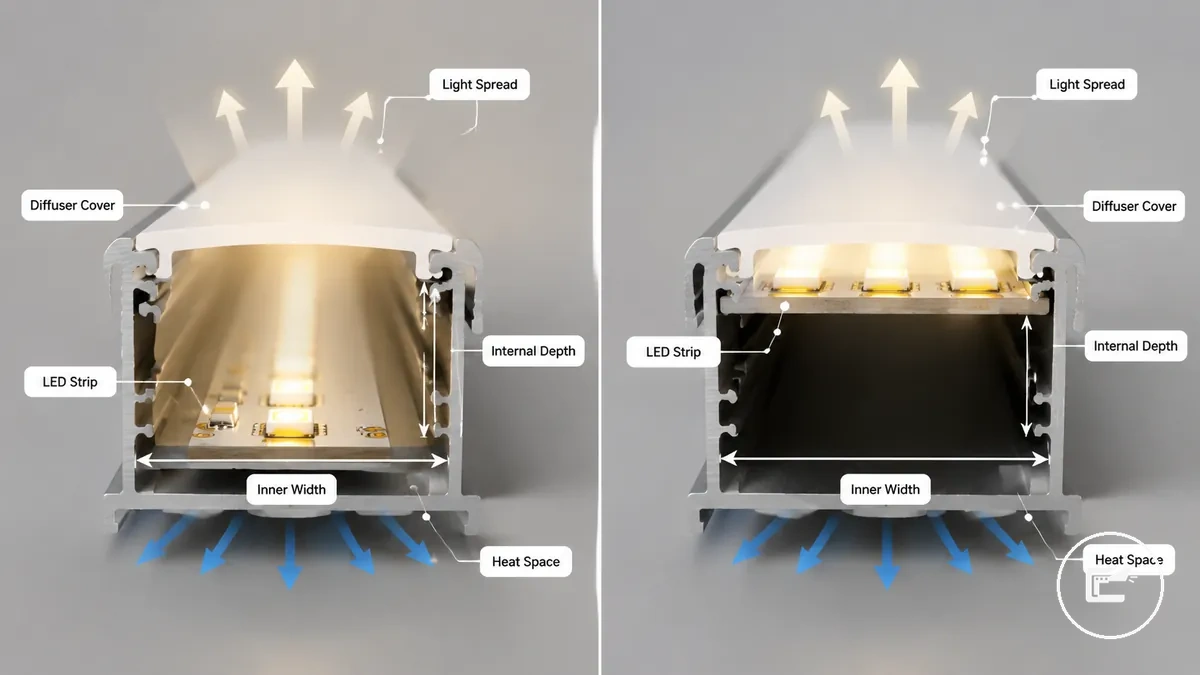

Aşağıdaki kesit görseli, şerit genişliği, iç kanal ölçüleri, difüzör boşluğu ve ısı dağılımı için ayrılan alanın aynı profil içinde nasıl ilişkili olduğunu gösterir.

Bir şerit kanalın içine genişlik olarak sığsa bile LED'ler difüzöre çok yakınsa sıcak noktalar daha görünür olabilir veya kapak şeride baskı yapabilir. Isı davranışı da kanal malzemesi, temas yüzeyi, güç yoğunluğu ve hava akışı gibi koşullara bağlıdır. Daha geniş güvenlik kontrolleri için güç ve ısı güvenliği bölümüne bakın.

Kanal ve difüzörü seçerken aşağıdaki ölçü ve yerleşim ilişkilerini birlikte kontrol edin.

İç Kanal Genişliği, Derinlik ve Şerit Yerleşimi

İç kanal genişliği ve derinliği, dış profil ölçülerinden bağımsız olarak gerçek yerleşim boşluğunu belirler. PCB genişliği, LED/bileşen yüksekliği, lehim noktaları ve yapışkan taban gibi yerel çıkıntılar hesaba katılmadan yalnızca nominal şerit genişliğine bakmak yanlış uyum kararı verebilir.

Aşağıdaki ölçü tablosu, difüzörü kapatmadan önce fiziksel uyumun hangi noktalarda doğrulanacağını gösterir.

Net yatay boşluk = kanalın iç genişliği − şeridin gerçek PCB genişliği. Bu farkın pozitif olması tek başına garanti değildir; lehim, konnektör, üretim toleransı ve profilin en dar noktası da hesaba katılmalıdır. Evrensel bir milimetre payı varsaymak yerine gerçek bileşenleri ölçün.

Difüzör Derinliği, Işık Dağılımı ve Isı Dağılımı

Difüzör ile LED yüzeyi arasındaki mesafe, ışık noktalarının ne kadar görünür olduğunu ve kapağın şeride baskı yapmadan kapanıp kapanamayacağını etkiler. Daha fazla mesafe ışığın karışmasına yardımcı olabilir; ancak sonuç difüzör opaklığına, LED yoğunluğuna ve kanal geometrisine bağlıdır. Kanalın ısı dağılımı da malzeme ve montaj koşullarına göre değerlendirilmelidir.

Aşağıdaki karşılaştırma, sığ ve daha derin difüzör boşluğunun ışık görünümü, kapak uyumu ve termal yerleşim üzerindeki olası etkilerini ayırır.

Amaç yalnızca şeridi profile sığdırmak değildir. Difüzörün mekanik olarak kapanması, istenen ışık görünümü ve ısı dağılımı aynı profil içinde birlikte doğrulanmalıdır.

Kurulum veya Satın Alma Öncesi Uyumluluk Kontrolleri

Kurulum veya satın alma öncesinde LED şeridi, güç kaynağını, kontrol cihazını, konnektörleri, uzatma kablolarını ve kanalı tek bir sistem olarak doğrulayın. Her bileşen kendi görevinde uyumlu olmalıdır; bir parçanın uygun görünmesi diğer eşleşmeleri doğrulamaz.

Son kontrolü elektriksel, kontrol/sinyal ve fiziksel uyum sırasıyla yapmak hatalı parça seçimini azaltır. Aşağıdaki maddeler, bileşen seçimi veya montajdan önce geçilmesi gereken koşulları tek yerde toplar.

Kurulum zaten titreme, ölü bölümler, dengesiz kontrol, aşırı ısınma belirtisi veya açıklanamayan güç sorunu gösteriyorsa yeni aksesuar seçmeden önce arızanın kaynağını ayırın. Bağlantı ve sinyal sorunları için bağlantı sorunlarını giderme bölümüne bakın.

• Voltaj: Güç kaynağı çıkışı şeridin nominal voltajıyla eşleşiyor ve kontrol cihazı bu voltajı destekliyorsa devam edin; eşleşmiyorsa parçaları bağlamayın.
• Güç kaynağı kapasitesi: Her şerit bölümünün W/m × uzunluk yükünü hesaplayıp aynı kaynağa bağlı sonuçları toplayın. Toplam yük güç kaynağının sürekli çalışma sınırının altındaysa devam edin; değilse kapasite veya yük dağılımını yeniden seçin.
• Kontrol cihazı kapasitesi: Toplam yük ve varsa kanal başına akım sınırları yeterliyse devam edin; yalnızca güç kaynağının watt değeri yeterli diye kontrol cihazını uygun kabul etmeyin.
• Konnektör genişliği: Konnektör ağzı gerçek PCB genişliğini ve varsa kaplamayı kabul ediyorsa devam edin; gevşek veya zorlanan bağlantıyı uyumlu saymayın.
• Pin/ped dizilimi: Kontak sayısı, sırası ve ped aralığı şeritle eşleşiyorsa devam edin; yalnızca aynı pin sayısına güvenmeyin.
• Polarite ve kanal sırası: +/− yönü ile renk/veri kanalları bağlantı boyunca aynı sırada kalıyorsa devam edin; işaretler belirsizse önce şema veya ürün etiketini doğrulayın.
• Uzatma uzunluğu: Mesafe, yük ve kablo kesiti voltaj düşüşü açısından uygunsa devam edin; uzunluk arttıkça uçtaki parlaklık ve kontrol davranışını yeniden değerlendirin.
• Kanal boyutu: Kanalın net iç genişliği ve derinliği şeridi, lehim noktalarını ve bağlantıları sıkıştırmadan kabul ediyorsa devam edin.
• Difüzör boşluğu: Kapak şeride baskı yapmadan kapanıyor ve istenen ışık dağılımı için yeterli mesafe kalıyorsa devam edin.
• Montaj ve ısı koşulları: Profil, kablo ve şerit mekanik zorlanma oluşturmadan sabitlenebiliyor ve ısı dağılımı engellenmiyorsa kuruluma devam edin; hasar veya aşırı ısınma belirtisinde sistemi yeniden değerlendirin.

Etiket veya ölçüler eksikse, tek bir bileşeni değiştirirken sistemin geri kalanını da yeniden kontrol edin. Özellikle voltaj, pin/polarite veya fiziksel boşluk doğrulanamıyorsa tahminle devam etmeyin. Güç yaklaşımını karşılaştırmak için güç yöntemi karşılaştırması bölümüne bakın.

Aşağıdaki ürünler, uyumluluk kriterlerini somut örnekler üzerinde karşılaştırmak için kullanılabilir. Bir bağlantıya geçmeden önce ürün sayfasındaki teknik özelliklerin kendi LED şeridinizin voltaj, pin, kontrol ve fiziksel ölçü koşullarıyla eşleştiğini doğrulayın.

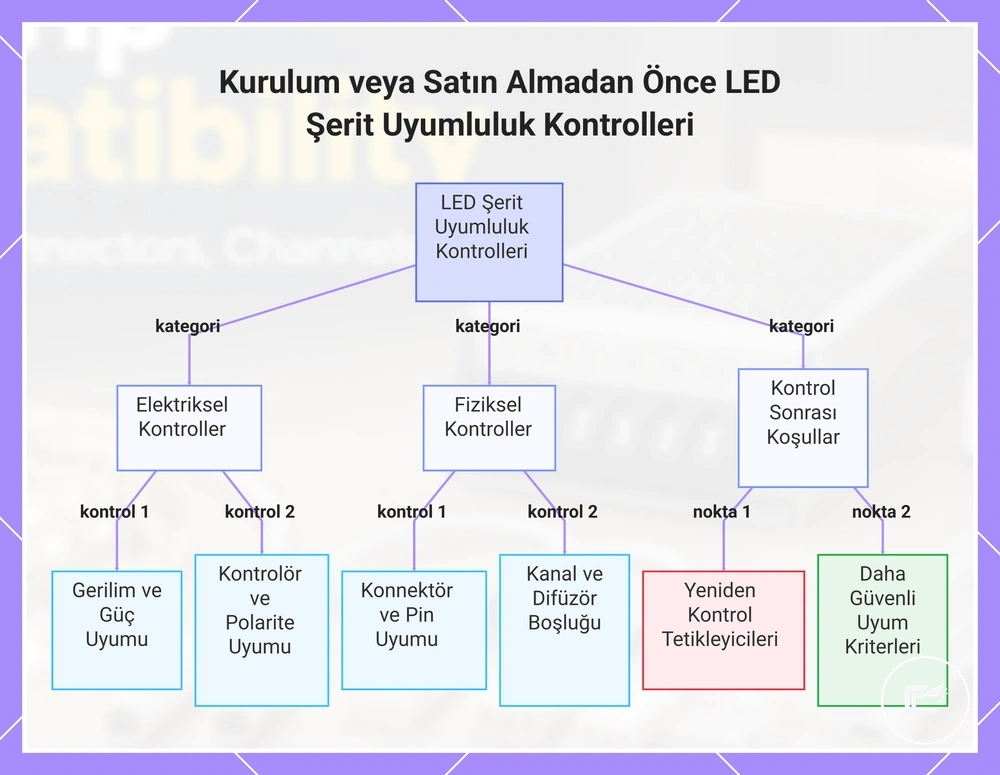

Bu grafik, LED şerit sistemi için son uyumluluk kontrolünü elektriksel, bağlantı, kontrol ve fiziksel koşullar olarak gruplandırır.
