Kompatibilität von LED-Streifen: Stromversorgung, Verbinder, Controller und Profile

Ein LED-Streifen-System ist nur dann als kompatibel einzustufen, wenn seine elektrischen, signaltechnischen und mechanischen Schnittstellen zusammenpassen: Die Nennspannung von Streifen, Netzteil und Controller muss übereinstimmen, Netzteil und Controller müssen die berechnete Last tragen, Verbinder müssen Breite, Kontakt-/Pin-Layout und Polarität treffen und das Profil muss den Streifen samt Anschlüssen und Diffusor aufnehmen. Ist eine dieser Kernbedingungen nicht erfüllt oder noch ungeklärt, ist die Kompatibilität nicht bestätigt.

Beginne bei der Kennzeichnung des LED-Streifens und prüfe danach Stromversorgung, Controller, Verbinder und Profil in dieser Reihenfolge. So wird Zubehör als verbundenes System bewertet und nicht nur danach, ob einzelne Teile optisch zueinander passen. Eine Übersicht der Zubehörrollen findest du unter LED-Streifen und Schrankbeleuchtung Zubehör.

LED-Streifen-Spezifikationen, die die Kompatibilität bestimmen

Die Kompatibilitätsprüfung beginnt mit den technischen Angaben des LED-Streifens. Sie legen fest, welche Spannung, Leistung, Kontaktgeometrie, Steuerung und mechanische Aufnahme das Zubehör unterstützen muss; deshalb ist der Streifen die Referenz für alle nachfolgenden Entscheidungen.

Die wichtigsten Angaben sind Nennspannung, Leistungsaufnahme pro Meter, PCB-Breite, Kontakt-/Pin-Layout, Farb- bzw. Signaltyp und die Abmessungen für das Profil. Fehlt eine Angabe, sollte sie am Streifen, an der Verpackung oder in der Produktspezifikation geklärt werden, bevor Zubehör als passend gilt.

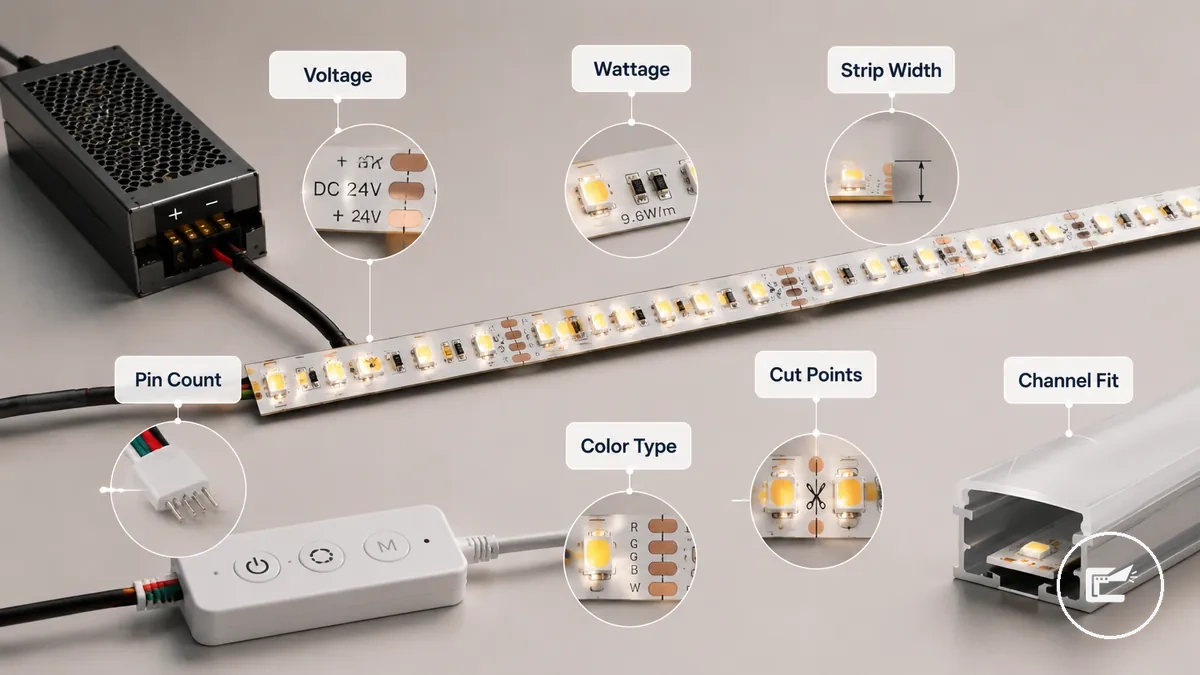

Das folgende Bild markiert die Spezifikationen, die bei der Zubehörauswahl besonders relevant sind.

Die Funktion einzelner Zubehörteile wird hier nur so weit behandelt, wie sie die Kompatibilität beeinflusst. Ausführlichere Definitionen stehen unter Zubehörteile erklärt.

Spannung, Wattzahl und Abstimmung der Stromversorgung

Bei der Stromversorgung ist die Reihenfolge eindeutig: Zuerst muss die Ausgangsspannung des Netzteils der Nennspannung des Streifens entsprechen; danach wird geprüft, ob die kontinuierliche Ausgangsleistung für die angeschlossene Streifenlast ausreicht. Eine höhere Wattangabe des Netzteils ersetzt keine Spannungsübereinstimmung.

Die Streifenlast ergibt sich aus Leistungsaufnahme pro Meter und installierter Länge. Für einen Konstantspannungsstreifen gilt außerdem Strom = Leistung ÷ Spannung; dieser Wert ist für Controller-Nennstrom, Leitungen und Verbinder relevant.

Ein Netzteil sollte nicht dauerhaft oberhalb seiner Nennwerte betrieben werden. Wie viel Reserve sinnvoll oder vorgeschrieben ist, hängt vom konkreten Netzteil, seiner Temperaturfreigabe und der Einbausituation ab; deshalb ist ein pauschaler Prozentwert nicht für jedes Produkt belastbar. Weitere Hinweise zu Wärme- und Leistungsgrenzen findest du unter Sicherheit bei Strom und Wärme. Verschiedene Versorgungsarten werden separat unter Vergleich der Stromversorgungsmethoden behandelt.

Abstimmung von 12V- und 24V-LED-Streifen

Ein 12V-Streifen benötigt eine 12V-kompatible Versorgung und Steuerung; ein 24V-Streifen benötigt entsprechend 24V-kompatible Komponenten. 12 V und 24 V sind nicht untereinander austauschbar.

Bei gleicher Leistung fließt in einem 24V-System nur halb so viel Strom wie in einem 12V-System. Bei gleicher Leitung und gleichem Leistungsbedarf kann das den Spannungsabfall in der Zuleitung verringern; die maximal sinnvolle Streifenlänge bleibt jedoch vom konkreten Streifenaufbau und den Herstellerangaben abhängig.

24 V ist daher nicht automatisch „besser“ und 12 V nicht automatisch „schlechter“. Entscheidend ist, welche Spannung der vorhandene Streifen und das dazugehörige Zubehör verlangen und wie lang bzw. leistungsstark die konkrete Installation ist.

Wattzahl pro Meter und Stromversorgungsreserve

Die Leistungsaufnahme pro Meter verbindet die Streifenspezifikation mit der tatsächlich installierten Länge. Aus dieser Beziehung entsteht der Mindestleistungsbedarf, gegen den Netzteil und Controller dimensioniert werden.

Die Reserve ist nicht dasselbe wie die berechnete Last: Die Last beschreibt, was der Streifen benötigt; die Reserve ist ungenutzte Kapazität oberhalb dieses Bedarfs. Wird ein Netzteil mit höherer zulässiger Leistung gewählt, „drückt“ es diese Leistung nicht automatisch in den Streifen – maßgeblich bleiben korrekte Spannung und die vom Streifen aufgenommene Last.

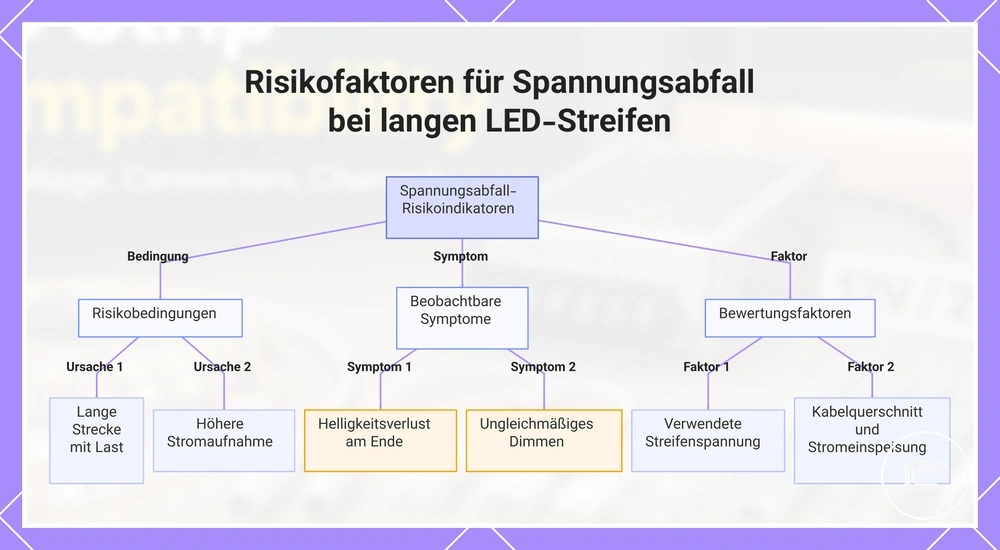

Spannungsabfall und Grenzen der Streckenlänge

Spannungsabfall nimmt zu, wenn Strom, Leitungswiderstand oder wirksame Leitungslänge steigen. Deshalb können lange LED-Streifen oder lange Zuleitungen trotz korrekter Nennspannung am Anfang des Systems am entfernten Ende sichtbar schlechter arbeiten.

Die genaue zulässige Länge lässt sich nicht aus der Spannung allein ableiten. W/m, Strom, Leiterbahnen des Streifens, Zuleitungsquerschnitt und Art der Einspeisung verändern das Ergebnis. Das folgende Diagramm fasst diese Risikofaktoren zusammen.

Für weitergehende Wärme- und Stromrisiken siehe Sicherheit bei Strom und Wärme.

Kompatibilität von Verbindern und Verlängerungskabeln

Ein Verbinder ist nur dann passend, wenn er sowohl mechanisch als auch elektrisch zum LED-Streifen passt. Breite allein reicht nicht: Kontakt-/Pin-Anzahl, Pad-Position, Polarität, Oberflächenbeschichtung und Verbindungstyp müssen ebenfalls übereinstimmen.

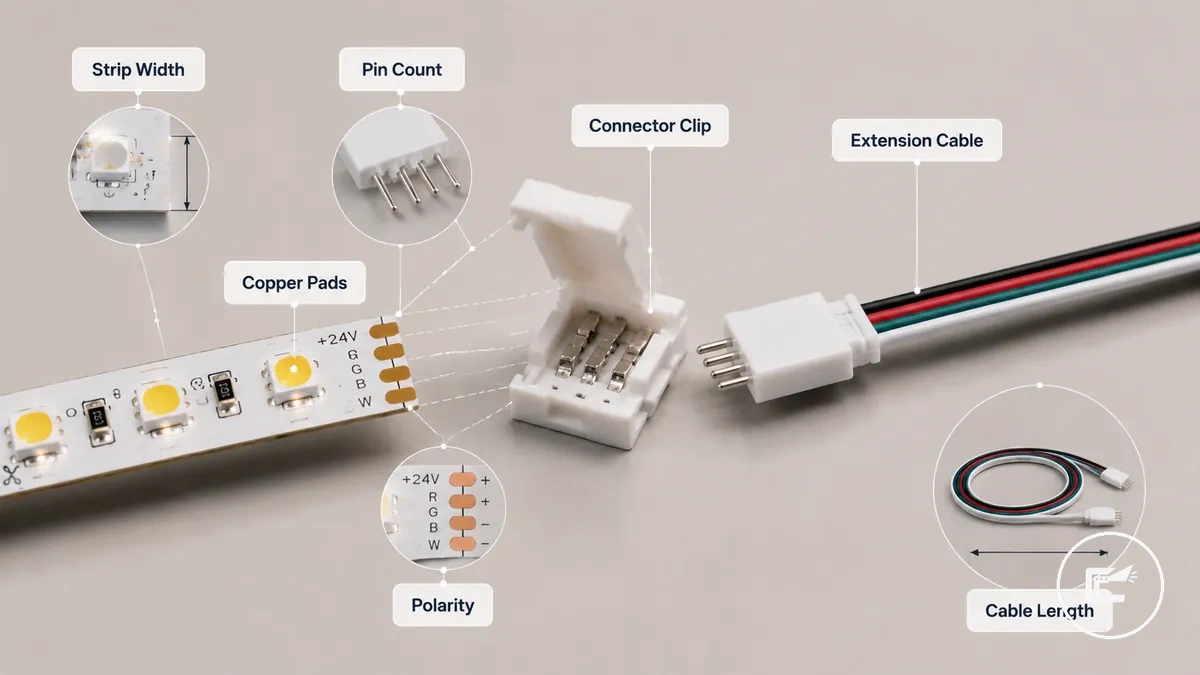

Das Bild zeigt die sichtbaren Merkmale, die vor dem Kauf eines lötfreien Verbinders oder einer Verlängerung geprüft werden sollten.

Dieser Abschnitt bewertet die Kompatibilität des Verbinders, nicht die praktische Ausführung einer Verbindung. Hinweise zum Schneiden, Anschließen und Verlegen stehen unter LED-Streifen schneiden und verbinden.

Streifenbreite, Pin-Anzahl und Kontakttyp

Die physische Verbinderpassung entsteht aus mehreren gleichzeitig passenden Merkmalen. Ein Verbinder kann dieselbe Nennbreite haben und dennoch ungeeignet sein, wenn seine Kontakte die Pads nicht treffen oder die Pin-Reihenfolge eine andere elektrische Funktion hat.

Bei ungewöhnlichen PCB-Breiten, wassergeschützten Beschichtungen oder speziellen Kontaktflächen sollte die exakte Produktzeichnung des Verbinders mit dem Streifen verglichen werden. Die optische Ähnlichkeit ersetzt diese Maß- und Kontaktprüfung nicht.

Streifen-zu-Streifen-, Streifen-zu-Kabel- und Kabel-zu-Kabel-Verbinder

Das Verbinderformat richtet sich zuerst danach, welche zwei Enden verbunden werden sollen. Danach gelten weiterhin dieselben elektrischen Bedingungen für Kontaktbelegung, Polarität und Belastbarkeit.

Ein anderes Gehäuseformat ändert die elektrische Aufgabe nicht: Jeder Übergang muss die benötigten Strom- und Signalpfade ohne Vertauschung fortführen. Hinweise zur praktischen Verbindungstechnik findest du unter LED-Streifen schneiden und verbinden.

Eckverbinder und Verlängerungskabellänge

Eckverbinder lösen eine geometrische Richtungsänderung; Verlängerungskabel überbrücken Distanz. Beide bleiben nur kompatibel, wenn die elektrische Zuordnung durchgängig erhalten bleibt und die zusätzliche Leitungslänge keine unvertretbaren Spannungs- oder Signalverluste verursacht.

• Eckverbinder: Gewünschte Richtung, PCB-Breite, Kontakt-/Pin-Anzahl und Kanalreihenfolge vergleichen.
• Polarität: Plus/Minus bzw. gemeinsame Leiter über jede Ecke und Verlängerung gleich zuordnen.
• Biegeradius und Platz: Nicht voraussetzen, dass ein passender Stecker auch in den verfügbaren Einbauraum passt.
• Leitungslänge: Mit zunehmender Länge steigt bei gleichem Strom und Leiterquerschnitt der Spannungsabfall.
• Leiterquerschnitt und Strom: Höherer Strom oder dünnere Leiter erhöhen den Spannungsabfall und können die Erwärmung verstärken.
• Adressierbare Streifen: Zusätzlich Datenrichtung und unterstütztes Steuersignal über den gesamten Verbindungspfad erhalten.

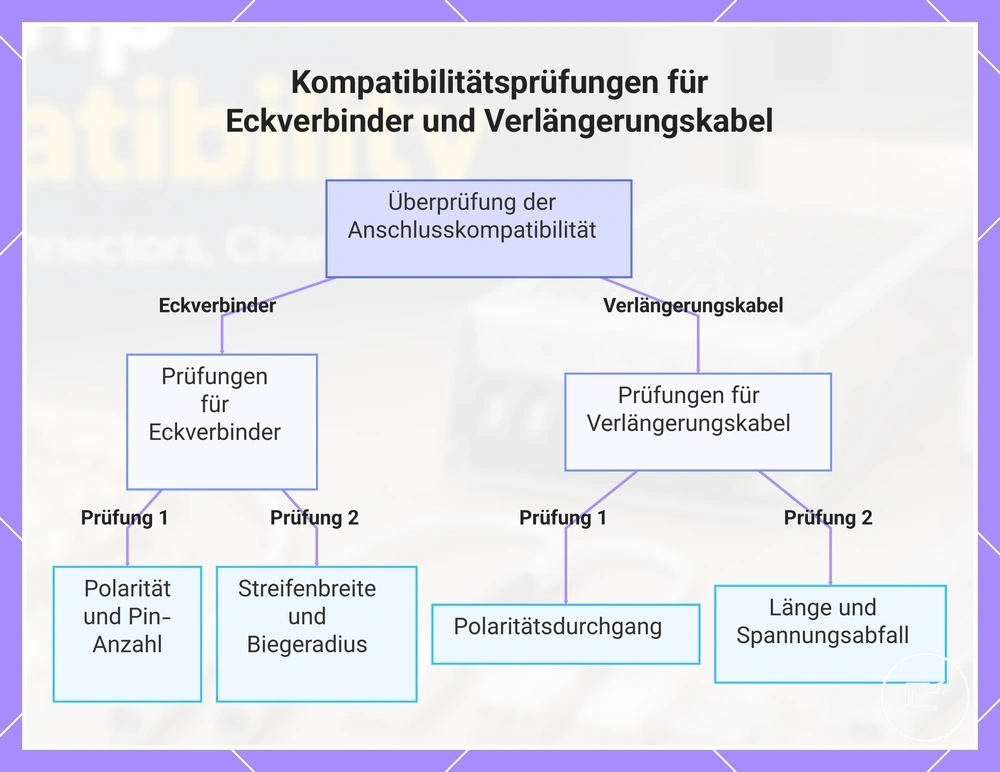

Das folgende Diagramm fasst diese Prüfungen für Ecken und Verlängerungen zusammen.

Die Ausführung der Verbindung wird unter LED-Streifen schneiden und verbinden separat behandelt.

Controller-Kompatibilität mit dem LED-Streifentyp

Ein Controller muss mehr als nur die richtige Spannung haben. Er muss den Streifentyp, die Kanalanordnung bzw. das digitale Steuersignal und die elektrische Last unterstützen. Zwei Geräte mit gleicher Spannung oder ähnlicher Pin-Anzahl können trotzdem inkompatibel sein, wenn ihre Steuerlogik unterschiedlich ist.

Viele einfarbige, CCT-, RGB- und RGBW-Niederspannungsstreifen werden über getrennte analoge Kanäle gedimmt; adressierbare Streifen benötigen dagegen ein zum LED-System passendes Datensignal. Die konkrete Belegung ist produktabhängig und sollte anhand der Markierungen bzw. Spezifikation geprüft werden.

Zusätzlich muss der Controller die angeschlossene Last vertragen. Bei Mehrkanal-Controllern sind sowohl der Gesamtwert als auch eventuell angegebene Grenzwerte pro Kanal relevant.

Farbtyp, Pin-Anzahl und Steuersignal

Farbtyp, Pin-Anzahl und Steuersignal beschreiben unterschiedliche Ebenen der Kompatibilität. Die Pin-Anzahl beschreibt die Anzahl physischer Kontakte; sie sagt allein nicht, welche elektrische oder digitale Funktion diese Kontakte haben.

Gerade bei adressierbaren Streifen kann eine scheinbar passende Steckverbindung elektrisch oder logisch falsch sein. Deshalb sollten LED-/IC-Typ, Versorgungsspannung und Datenrichtung vor der Controller-Auswahl gemeinsam geprüft werden.

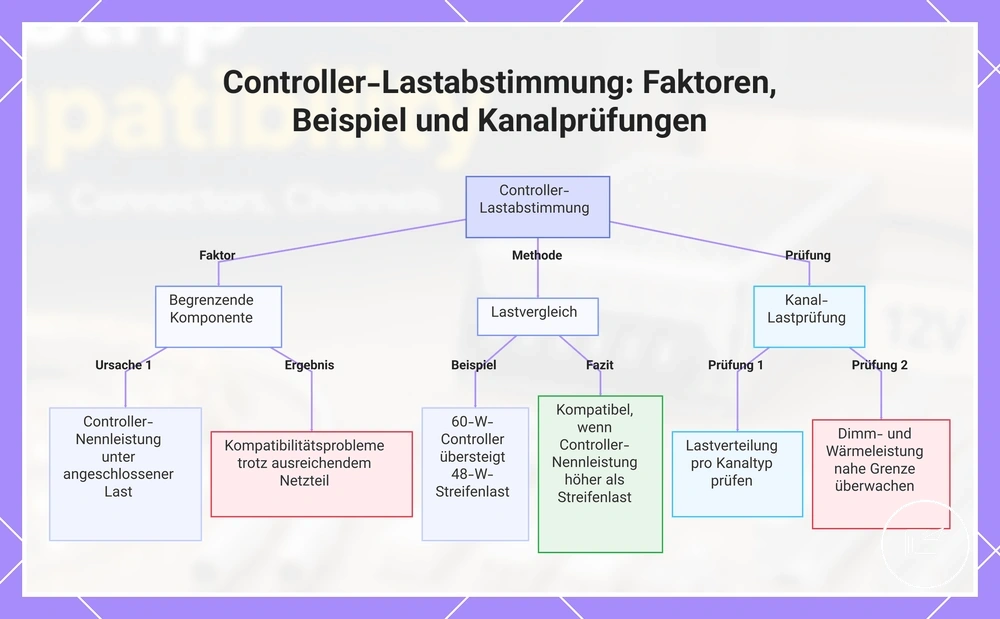

Abstimmung der Last von Stromversorgung und Controller

Netzteil und Controller liegen im selben Leistungsweg, erfüllen aber unterschiedliche Aufgaben: Das Netzteil stellt Energie bereit; der Controller schaltet oder moduliert diese Energie für den Streifen. Der niedrigere zulässige Grenzwert im Leistungsweg kann zum Engpass werden.

Bei RGB-, RGBW- oder CCT-Controllern kann die Last ungleich auf mehrere Kanäle verteilt sein. Deshalb reicht ein Gesamtwert nicht immer aus; die jeweilige Herstellerangabe pro Kanal bleibt verbindlich. Das folgende Diagramm visualisiert diese Lastkette.

Wenn Bauteile warm werden, sich verfärben oder die Steuerung unter Last instabil wird, sollte die Installation nicht einfach mit einem stärkeren Netzteil weiterbetrieben werden. Prüfe zuerst Nennwerte, Kontakte und Wärmebedingungen; weitere Hinweise stehen unter Sicherheit bei Strom und Wärme.

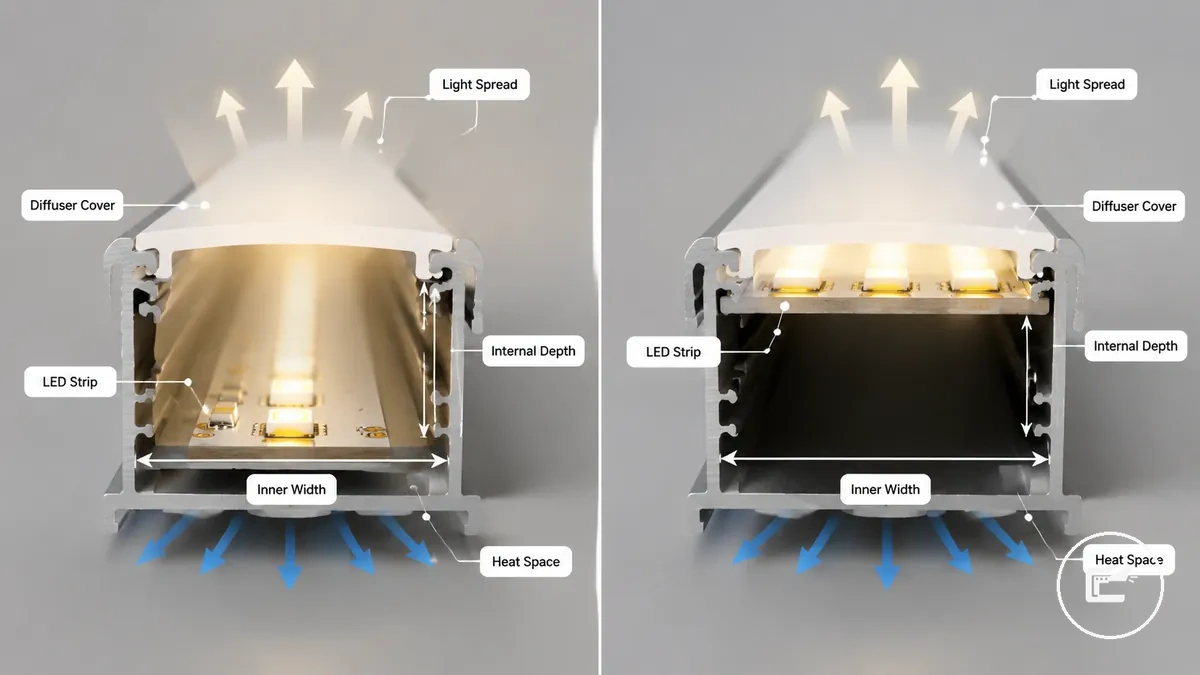

Kanal- und Diffusor-Passform für LED-Streifen

Bei einem Aluminiumkanal bzw. LED-Profil zählt das Innenmaß, nicht nur die Außenbreite. Das Profil muss die PCB-Breite, LED-Bauhöhe, Lötstellen oder Steckverbinder und den Schließweg des Diffusors aufnehmen, ohne den Streifen zu quetschen.

Der Abstand zwischen LEDs und Diffusor beeinflusst außerdem die Sichtbarkeit einzelner Lichtpunkte. Ein größerer Abstand und ein stärker streuender Diffusor können die Lichtmischung verbessern, während LED-Dichte und Diffusortransmission das Ergebnis ebenfalls beeinflussen. Exakte Mindestabstände sind profil- und streifenspezifisch.

Innere Kanalbreite, Kanaltiefe und Streifenplatzierung

Für die Passprüfung sollten die tatsächlichen Innenmaße des Profils mit den größten Abmessungen des eingebauten Streifens verglichen werden. Dazu gehören nicht nur die PCB-Breite, sondern auch LED-Höhe, Lötstellen, Kabelabgang und gegebenenfalls ein Verbinder.

Ein Profil ist deshalb erst dann mechanisch passend, wenn die Messung am tatsächlich geplanten Anschlusszustand funktioniert. Herstellerzeichnungen und reale Innenmaße sind verlässlicher als die nominelle Außenbreite des Profils.

Diffusortiefe, Lichtverteilung und Wärmeraum

Der Diffusorabstand beschreibt den freien Raum zwischen den leuchtenden Bauteilen und der sichtbaren Abdeckung. Mehr Abstand kann die Lichtmischung verbessern; ein opaler Diffusor kann Hotspots zusätzlich reduzieren, verringert aber typischerweise auch einen Teil des Lichtdurchlasses. Die genaue Wirkung hängt von LED-Dichte, Optik und Profilgeometrie ab.

Kompatibilitätsprüfungen vor der Installation oder dem Kauf

Vor Kauf oder Installation sollte der Aufbau als vollständige Kette geprüft werden: LED-Streifen → Stromversorgung → Controller → Verbinder/Leitungen → Profil/Diffusor. Eine einzelne passende Komponente bestätigt nicht die Kompatibilität des gesamten Systems.

• Spannung: Stimmen Nennspannung von Streifen, Netzteil und Controller exakt überein?
• Netzteil: Deckt die kontinuierliche Ausgangsleistung die berechnete Streifenlast plus die für das konkrete Netzteil erforderliche Reserve ab?
• Controller-Gesamtlast: Liegen Leistung bzw. Strom unter dem zulässigen Gesamtwert?
• Controller-Kanallast: Werden bei Mehrkanal-Systemen auch die Grenzwerte pro Kanal eingehalten?
• Streifentyp/Signal: Unterstützt der Controller Einfarbig, CCT, RGB, RGBW oder das konkrete adressierbare Datensignal?
• Verbinderbreite: Entspricht die Aufnahme der tatsächlichen PCB-Breite?
• Kontaktbelegung: Stimmen Kontakt-/Pin-Anzahl, Pad-Position, Polarität und Kanalreihenfolge?
• Verlängerung: Passen Leiteranzahl und Stromtragfähigkeit, und bleibt der Spannungsabfall über die geplante Länge akzeptabel?
• Profil: Reichen Innenbreite und -tiefe für Streifen, Anschlussstellen und Diffusor?
• Montage/Wärme: Kann der Streifen ohne Quetschen, scharfe Knicke oder thermisch ungünstige Einbaubedingungen montiert werden?

Prüfe die Kette erneut, sobald ein Teil ausgetauscht, die Streifen- oder Leitungslänge geändert oder ein anderes Profil bzw. ein anderer Controller eingesetzt wird. Bei der Auswahl eines Versorgungsansatzes kann der Vergleich der Stromversorgungsmethoden als nächste Entscheidungshilfe dienen.

Die folgenden vorhandenen Produktbeispiele stehen für unterschiedliche Zubehörkategorien. Sie sind keine automatische Kompatibilitätsempfehlung: Öffne ein Angebot erst dann als mögliche Option, wenn die für diese Kategorie relevanten Spannungs-, Signal-, Last- und Maßangaben zu deinem LED-Streifen passen. Aktuelle Preis-, Bestands-, Versand- oder Verkäuferdaten werden hier nicht vorausgesetzt.

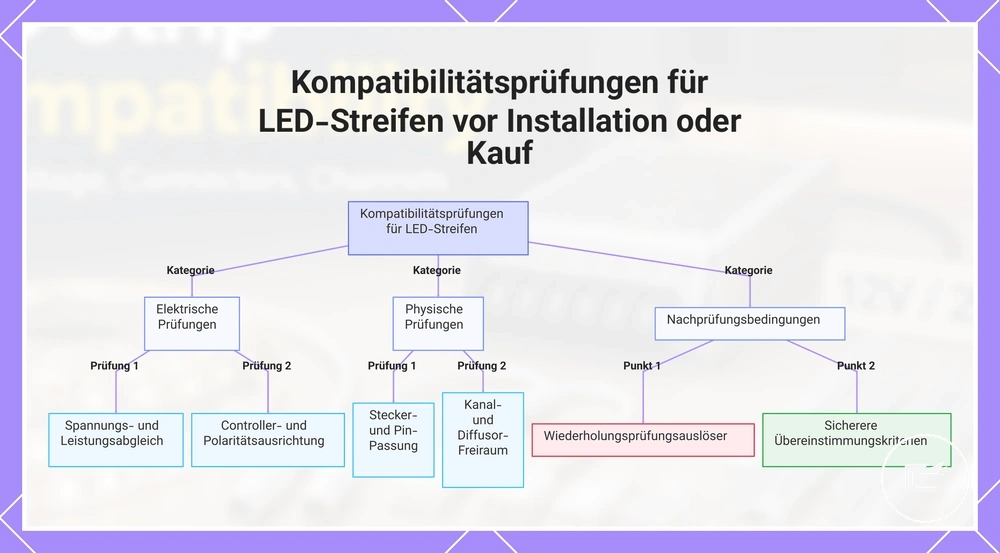

Das abschließende Diagramm ordnet die Prüfungen in elektrische, signaltechnische und mechanische Bedingungen ein.
