LED-Streifen und Zubehör für Schrankbeleuchtung richtig auswählen

Wählen Sie LED-Streifen für Schränke zuerst nach Einsatzzweck und Layout und prüfen Sie danach das komplette System: Lichtleistung, Farbtemperatur, Länge, Streifenspannung, Netzteil, Controller, Anschlüsse und Montage müssen zusammenpassen. Ein kompletter Bausatz eignet sich vor allem für einfache, klar spezifizierte Verläufe; bei Ecken, getrennten Abschnitten, besonderen Steuerungen oder abweichendem Montagezubehör bieten Einzelkomponenten meist mehr Anpassungsfreiheit.

Die wichtigsten Werte erfüllen unterschiedliche Aufgaben: Lumen pro Meter (lm/m) beschreiben den Lichtstrom des Streifens, Watt pro Meter (W/m) dessen elektrische Leistungsaufnahme, Kelvin (K) die Lichtfarbe und der CRI/Ra die Farbwiedergabe. Erst wenn diese Werte zum Schrankbereich und zur gewünschten Steuerung passen, lohnt sich der Vergleich von Bausätzen oder einzelnen Zubehörteilen.

Ziele der Schrankbeleuchtung vor der Zubehörauswahl

Definieren Sie zuerst, welche Aufgabe die Schrankbeleuchtung erfüllen soll: Arbeitslicht, Akzentlicht oder Orientierung. Einsatzzweck, Schrankposition, Stromzugang und Steuerungsbedarf bestimmen, welche Zubehörteile sinnvoll sind; ein Bausatz ist nur dann bequem, wenn seine enthaltenen Teile diese Anforderungen tatsächlich abdecken.

Bei konzentrierter Arbeit steht die Sichtbarkeit der Arbeitsfläche im Vordergrund; bei Regalen oder Vitrinen sind Verdeckung, Lichtbild und Blendungsbegrenzung oft wichtiger. Unter LED-Streifen und Schrankbeleuchtung Zubehör lassen sich die verfügbaren Komponenten nach diesen Aufgaben einordnen.

Wenn ein Set nicht vollständig zum Beleuchtungsziel passt, prüfen Sie fehlende Teile und die Kompatibilitätsangaben einzeln. Die Aufgaben von Teilen und Zubehör zeigen, welche Komponente welche Funktion im System übernimmt. Die Passung zum Einsatzzweck ist wichtiger als die Bezeichnung „Komplettset“.

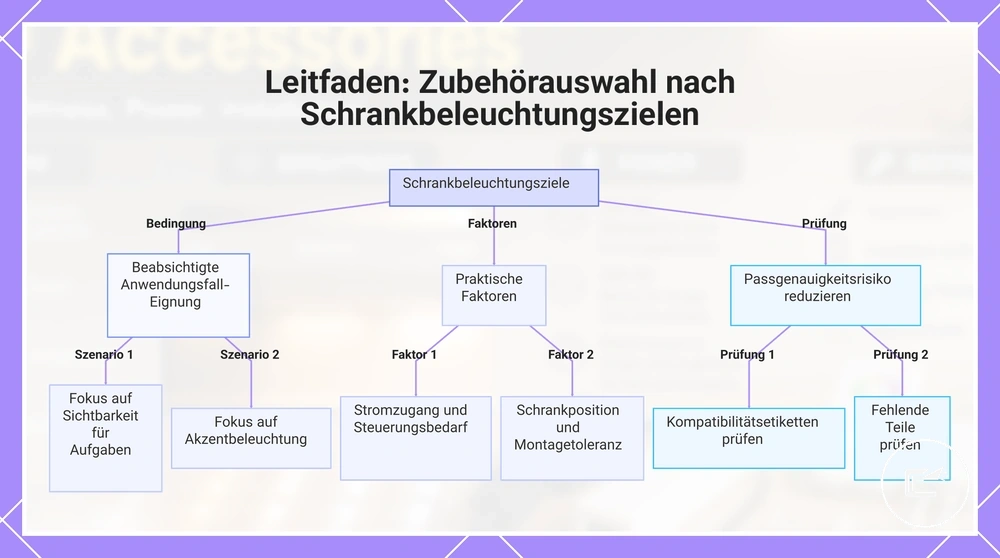

Dieses Diagramm zeigt, wie Schrankbeleuchtungsziele die Auswahlkriterien definieren und die Zubehörwahl durch Anwendungsfall-Eignung, praktische Faktoren und Passgenauigkeitsprüfung beeinflussen.

Auswahl nach Schrankbereich, Raumnutzung und Beleuchtungszweck

Stimmen Sie den Beleuchtungszweck auf den konkreten Schrankbereich ab, bevor Sie Zubehör vergleichen. Arbeitsfläche, Regal, Vitrine und Stauraum stellen unterschiedliche Anforderungen an Lichtverteilung, Verdeckung, Bedienung und Montage.

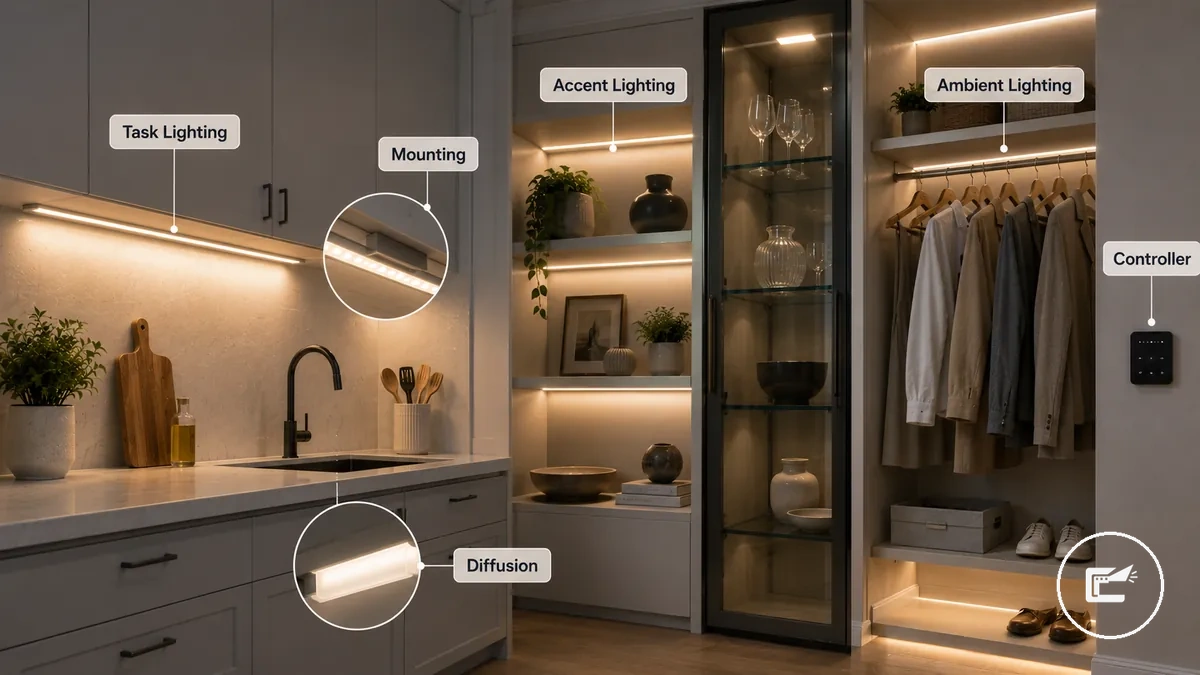

Das Bild und die Tabelle ordnen typische Einbauorte nach Beleuchtungsziel und Zubehörwirkung. Achten Sie besonders darauf, ob die Lichtquelle direkt sichtbar ist, wie die Arbeits- oder Ausstellungsfläche reflektiert und wo Steuerung sowie Stromzuführung untergebracht werden können.

Schrankbereich → Beleuchtungsziel → relevantes Zubehörkriterium

Bereich/Nutzung	Beleuchtungsziel	Auswirkung auf Zubehör	Hinweis zur Auswahl
Küchenschränke	Arbeits- oder Akzentlicht	Montageposition, Lichtqualität und Steuerungszugang	Primäre Nutzung des Bereichs festlegen
Arbeitsplatten mit Unterschrankbeleuchtung	Arbeitslicht	Lichtverteilung, Blendungsbegrenzung und erreichbare Steuerung	Beleuchtung auf der Arbeitsfläche beurteilen, nicht nur am Streifen
Regale	Akzentlicht	Verdeckte Montage, Diffusion und Leitungsführung	Lichtquelle aus typischen Blickwinkeln prüfen
Vitrinenschränke	Akzent- und Präsentationslicht	Farbwiedergabe, Reflexionen und Steuerbarkeit	Objekte und Glasreflexionen gemeinsam beurteilen
Abstellräume	Orientierungs- oder Umgebungslicht	Stromzugang, Schaltart und Montageplatz	Einfache Bedienung und sichere Kabelführung priorisieren

Wenn ein Bereich mehrere Zwecke erfüllt, wählen Sie die primäre Nutzung als Ausgangspunkt und ergänzen nur die Funktionen, die tatsächlich gebraucht werden. Weitere Einsatzorte im Innenraum helfen dabei, Arbeits-, Akzent- und Orientierungslicht voneinander abzugrenzen.

Arbeitsbeleuchtung für Arbeitsplatten und Arbeitsbereiche

Bei Arbeitsflächen zählt nicht nur die Helligkeit des LED-Streifens, sondern wie viel nutzbares Licht die Arbeitsplatte erreicht. Montageposition, Abstand, Oberflächenreflexion und Diffusion beeinflussen Beleuchtungsstärke, Schatten und Blendung; die Bedienelemente sollten während der Nutzung erreichbar sein.

• Detailarbeiten: auf gleichmäßige Ausleuchtung der Arbeitsfläche und ausreichende lm/m achten; W/m dient der Stromplanung, nicht als direkte Helligkeitsangabe.
• Direkter Blick auf LEDs: Diffusor, Kanal oder eine stärker verdeckte Montage prüfen, um sichtbare Punkte und Blendung zu reduzieren.
• Reflektierende Arbeitsplatte: Streifenposition und Diffusion so prüfen, dass Reflexe nicht stärker stören als die eigentliche Lichtquelle.
• Steuerungszugang: Dimmer, Sensor oder Schalter dort vorsehen, wo er im normalen Arbeitsablauf erreichbar ist.

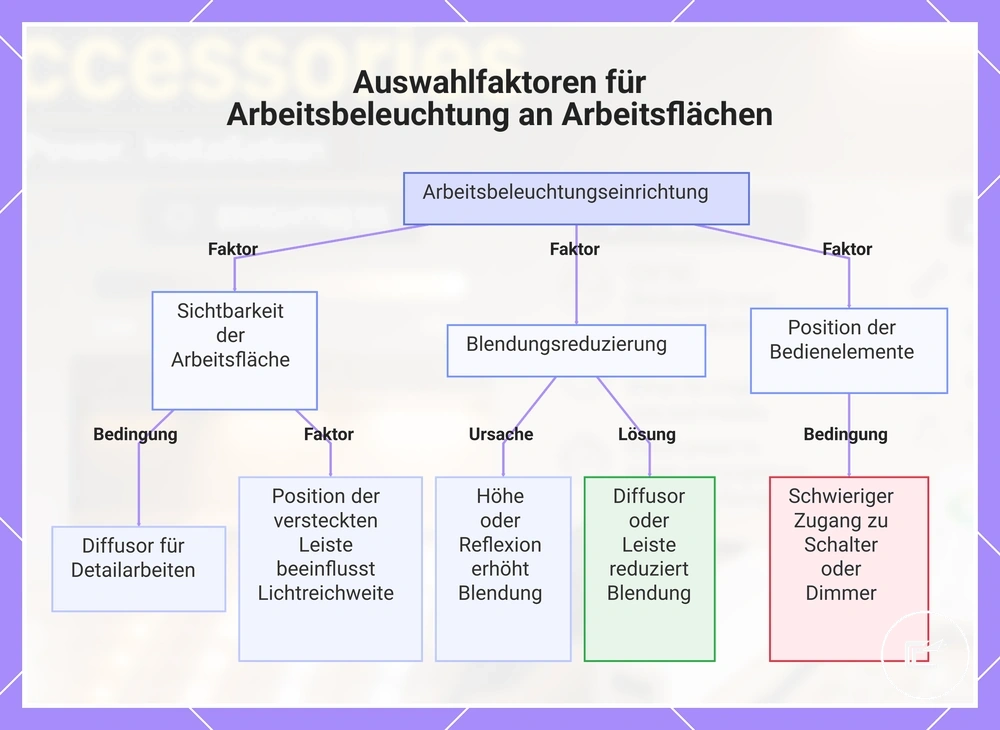

Diese Übersicht zeigt die wichtigsten Faktoren bei der Auswahl von Zubehör für die Arbeitsbeleuchtung an Arbeitsflächen und Arbeitsbereichen, einschließlich Sichtbarkeit, Blendungsreduzierung und Position der Bedienelemente.

Akzentbeleuchtung für Regale und Ausstellungsbereiche

Bei Regalen und Vitrinen soll Akzentlicht Objekte hervorheben, ohne selbst zum störenden Blickfang zu werden. Verdeckung, Betrachtungswinkel, Reflexionen und Farbwiedergabe sind deshalb häufig wichtiger als maximale Lichtleistung.

• Schatten an Objekten: Streifenposition so wählen, dass die Beleuchtung die Ausstellungsfläche erreicht und nicht nur die Vorderkante des Regals.
• Verdeckte Lichtquelle: Kanal oder Montageprofil nutzen, wenn der Streifen aus normalen Blickwinkeln nicht sichtbar sein soll.
• Blendung oder Glasreflexionen: Diffusion, geringere Lichtleistung oder eine geänderte Position prüfen.
• Farbtreue wichtig: CRI/Ra zusammen mit der Farbtemperatur bewerten, besonders bei farbigen Objekten oder Oberflächen.
• Seltene Bedienung: Steuerungszugang kann gegenüber sauberer Verdeckung nachrangig sein, solange die gewählte Steuerung zuverlässig erreichbar bleibt.

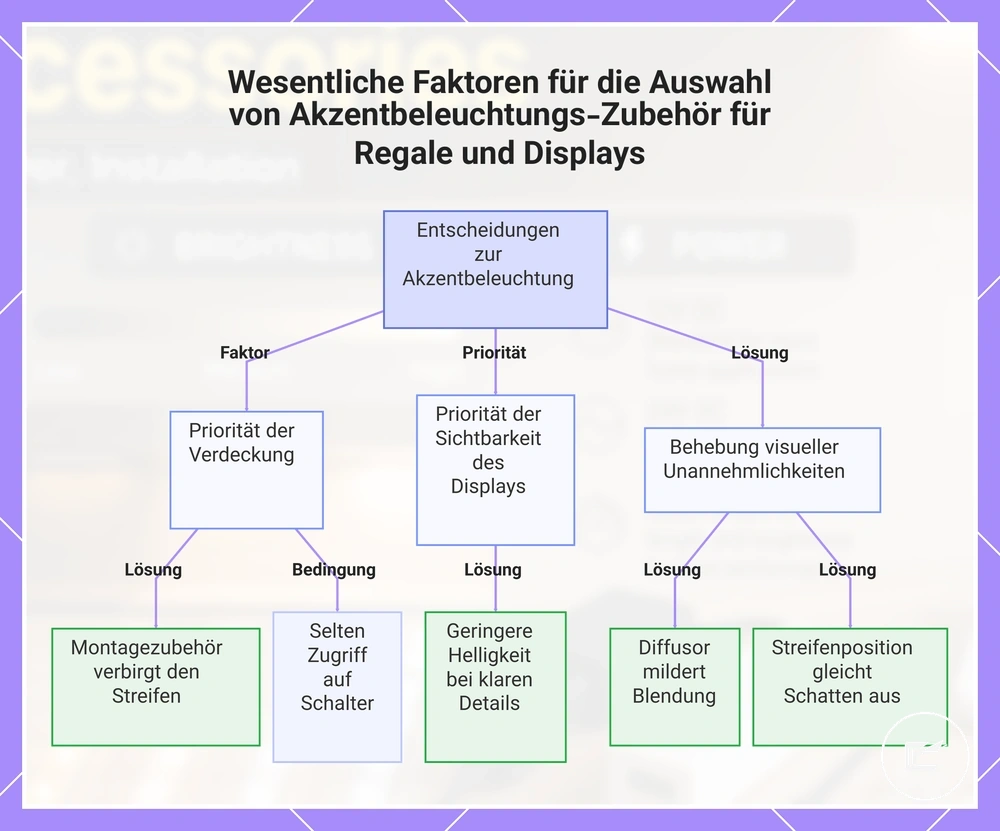

Diese Übersicht zeigt die wichtigsten Prioritäten und gängigen Lösungen für die Auswahl von Akzentbeleuchtungs-Zubehör für Regale und Displays.

Wann LED-Streifen besser passen als andere Schrankbeleuchtungsformate

LED-Streifen passen besonders gut zu langen, flachen oder verwinkelten Schrankverläufen, wenn eine kontinuierliche Lichtlinie, kürzbare Segmente und verdeckte Montage wichtig sind. Feste Leuchtenformate können dagegen sinnvoller sein, wenn eine definierte Leuchtenposition oder ein austauschbares Einzelmodul bevorzugt wird.

Der Vergleich unten zeigt die wichtigsten Formatunterschiede. Für einen breiteren Überblick darüber, wie diese Optionen zusammenhängen, Beleuchtungsformen vergleichen anhand derselben Kriterien für Sichtbarkeit, Lauflänge und Montageplatz.

Beleuchtungsformat nach Layout, Stärke und Einschränkung

Format	Stärke	Typische Einschränkung	Geeignet, wenn …
LED-Streifen	Flach, flexibel, abschnittsweise kürzbar	Netzteil, Schnittmarken, Spannung und Wärmeabfuhr sind produktspezifisch	eine durchgehende, verdeckte Lichtlinie gewünscht ist
Leistenleuchten	Feste lineare Einheit	weniger flexibel an Ecken oder unregelmäßigen Längen	der Montageplatz zu festen Modullängen passt
Punktleuchten	Gezielte einzelne Lichtpunkte	keine kontinuierliche Lichtlinie	Objekte oder Zonen punktuell betont werden sollen
Lichtband / flexibles Profil	Kontinuierlicher optischer Eindruck	Biegeradius, Profilmaß und Anschlussart hängen vom Produkt ab	sichtbare Lichtpunkte besonders stark vermieden werden sollen

Kriterien für Lichtleistung, Farbqualität und Sehkomfort

Für Lichtqualität müssen mehrere Attribute getrennt werden: lm/m beschreibt den Lichtstrom pro Meter, W/m die elektrische Leistungsaufnahme, Kelvin die Lichtfarbe und CRI/Ra die Farbwiedergabe. Die Beleuchtungsstärke auf einer Arbeitsfläche wird in Lux gemessen und entsteht erst aus Lichtstrom, Abstand, Abstrahlung, Montageposition und Reflexionen.

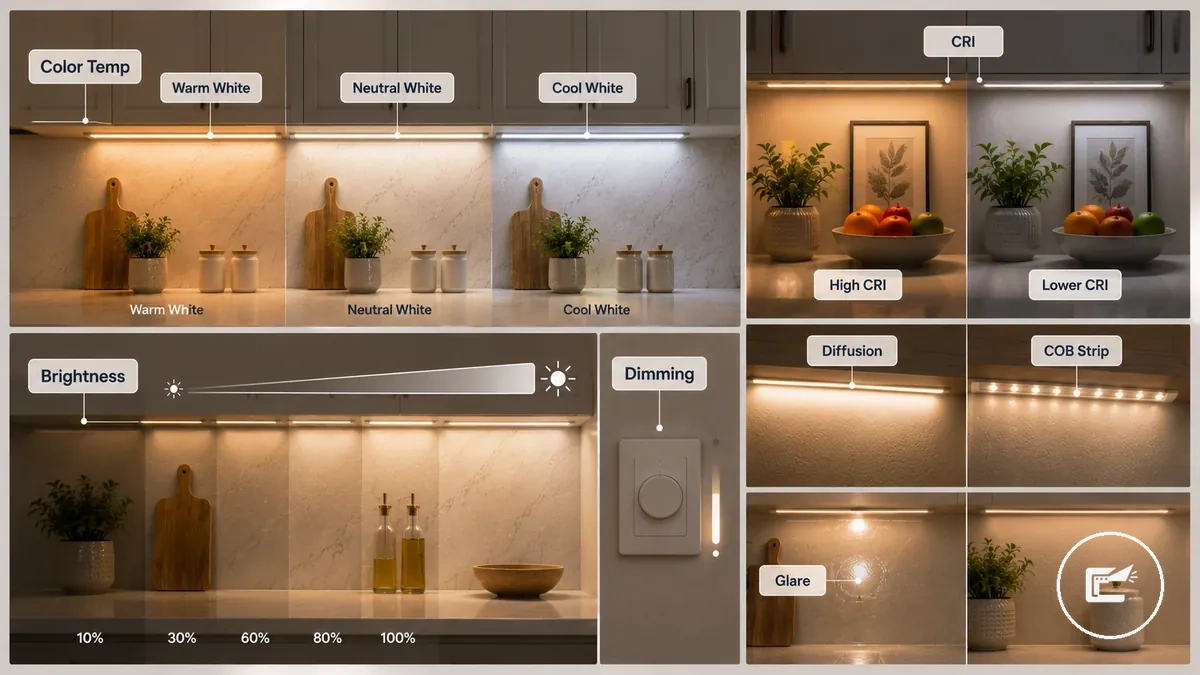

Kriterien für Lichtleistung, Farbqualität und Sehkomfort lassen sich leichter bewerten, wenn die sichtbaren Effekte nebeneinander verglichen werden. Das folgende Bild verdeutlicht, wie Farbdarstellung, Lichtstreuung, Dimmung und Blendung das visuelle Ergebnis auf Schrankoberflächen verändern können.

Für Arbeitsflächen ist die nutzbare Beleuchtungsstärke am Ziel wichtiger als eine hohe Leistungsaufnahme. Für Präsentationsbereiche rücken Farbwiedergabe, gleichmäßiges Lichtbild und Blendungsbegrenzung stärker in den Vordergrund. COB-Streifen oder Diffusoren können sichtbare Lichtpunkte reduzieren; ob das Ergebnis gleichmäßig wirkt, hängt zusätzlich von Profil, Abstand zur Abdeckung und Betrachtungswinkel ab.

Wenn sichtbare Punkte, Blendung oder ein ungleichmäßiges Lichtbild stören, prüfen Sie Diffusion, Streifentyp und Montageposition getrennt von der reinen Lichtleistung. Einen vertieften Attributvergleich finden Sie unter Lichtqualität auswählen.

Wert richtig lesen: Attribute der LED-Schrankbeleuchtung

Attribut	Wert / Einheit	Was der Wert aussagt	Auswahlregel
Lichtstrom pro Länge	lm/m	Lichtmenge, die der Streifen pro Meter abgibt	für Helligkeitsvergleiche geeigneter als W/m
Elektrische Leistung	W/m	Leistungsaufnahme pro Meter	für Netzteil- und Energieplanung verwenden
Beleuchtungsstärke	Lux am Ziel	Licht, das tatsächlich auf Arbeitsfläche oder Objekt ankommt	Montageabstand und Ausrichtung mitbewerten
Farbtemperatur	Kelvin (K)	warmere bis kühlere Lichtwirkung	an Raumnutzung und gewünschte Atmosphäre anpassen
Farbwiedergabe	CRI / Ra	wie naturgetreu Farben unter der Lichtquelle erscheinen	bei farbkritischen Oberflächen oder Lebensmitteln einen höheren Wert bevorzugen
Dimmung	unterstützt / nicht unterstützt	ob die Lichtleistung regelbar ist	Dimmer und Controller müssen zum Streifentyp und zur Spannung passen
Lichtverteilung	direkt / diffus / optisch homogenisiert	wie sichtbar Lichtpunkte, Reflexionen und Übergänge sind	bei sichtbarer Lichtquelle Diffusion oder geeignetes Profil prüfen

Helligkeit und Lumenleistung für Schrankaufgaben

Für Schrankaufgaben ist die Beleuchtungsstärke auf der Arbeitsfläche das praktische Ergebnis. Ein Streifen mit höherem lm/m kann mehr Licht liefern, doch Abstand, Abstrahlwinkel, Montageposition, Diffusor und dunkle oder stark reflektierende Oberflächen verändern, wie viel davon nutzbar am Ziel ankommt.

lm/m

Lichtstrom pro Meter. Zum Vergleichen der Lichtausgabe von Streifen verwenden.

W/m

Elektrische Leistung pro Meter. Für Netzteilberechnung und Energiebedarf verwenden, nicht als direkte Helligkeitseinheit.

Lux

Beleuchtungsstärke am Ziel. Zeigt, wie viel Licht die Arbeitsfläche tatsächlich erreicht.

Wenn ein Streifen nominell hell ist, die Arbeitsfläche aber trotzdem schlecht sichtbar bleibt, prüfen Sie zuerst Montageposition, Abschattung und Diffusion. Dimmung verändert die Lichtleistung, löst aber keine ungünstige Ausrichtung; ein Diffusor glättet das Lichtbild, kann jedoch einen Teil des Lichtstroms absorbieren.

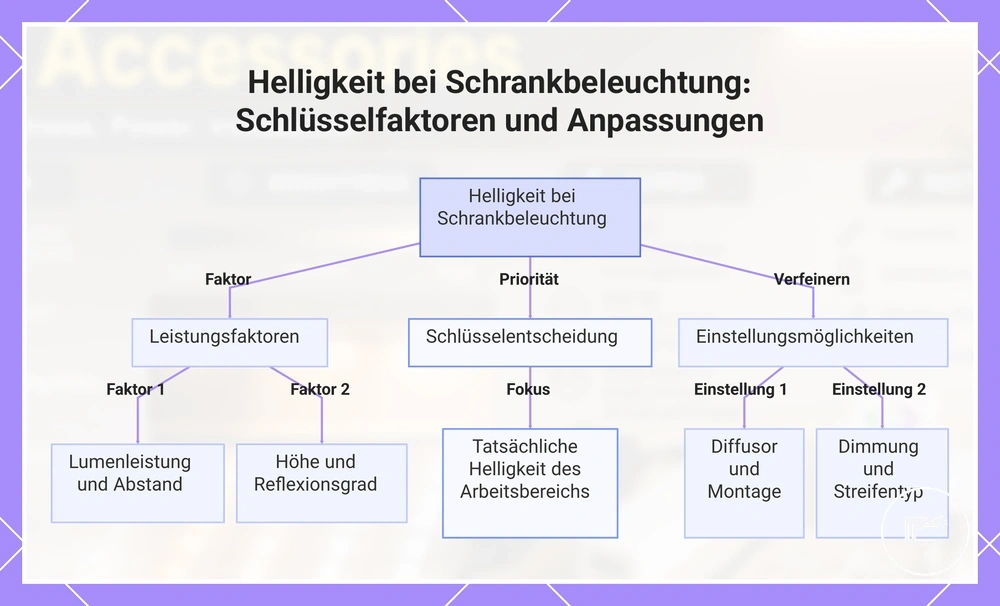

Dieses Diagramm zeigt die Hauptfaktoren, die die Helligkeit für Schrankaufgaben beeinflussen, die Schlüsselentscheidung, die tatsächliche Leistung im Arbeitsbereich über die Spezifikation zu stellen, und die verfügbaren Anpassungsmöglichkeiten.

Farbtemperatur und CRI für Küchenschränke

Farbtemperatur und CRI beeinflussen unterschiedliche Eigenschaften: Kelvin beschreibt die Lichtfarbe, CRI/Ra die Farbwiedergabe. In Küchen kann warmes Licht die Atmosphäre unterstützen, während neutralere oder kühlere Einstellungen häufig eine sachlichere Sichtwirkung erzeugen; die passende Wahl hängt von Oberflächen, Raumlicht und Nutzung ab.

Die folgende Tabelle vergleicht übliche Farbtemperatur-Optionen und deren mögliche Auswirkung auf Entscheidungen zur Schrankbeleuchtung in der Küche.

Farbtemperatur und Farbwiedergabe für Küchenschränke

Option	Typischer Bereich / Prüfwert	Wirkung	Entscheidung
Warmweiß	ca. 2700–3000 K	wärmere, wohnliche Wirkung	häufig passend, wenn Atmosphäre und warme Materialien dominieren
Neutralweiß	ca. 3500–4000 K	ausgewogene bis sachliche Wirkung	oft ein praktikabler Mittelweg für Küche und Arbeitsfläche
Kaltweiß	ca. 5000–6500 K	kühlere, kontrastreich wirkende Lichtfarbe	nur wählen, wenn die kühlere Erscheinung zur Nutzung und Raumbeleuchtung passt
Einstellbares Weiß (CCT)	produktabhängiger Bereich	Farbtemperatur veränderbar	Controller muss ausdrücklich zum CCT-Streifen und zur Spannung passen
CRI / Ra	höherer Wert = naturgetreuere Farbwiedergabe; ≥90 ist für farbkritische Anwendungen oft sinnvoll	beeinflusst die Wiedergabe von Lebensmitteln und Oberflächen	bei wichtiger Farberkennung nicht nur auf Kelvin achten

Wenn Schrankbeschichtungen anders erscheinen als erwartet oder Lebensmittelfarben weniger genau wirken, kann die Überprüfung von Farbtemperatur und CRI helfen, die Ursache zu identifizieren. Helligkeit, Lumen, Watt pro Meter, Dimmung, Lichtstreuung, COB-Streifendesign, sichtbare Dioden und Blendung können das gesamte Beleuchtungsergebnis weiterhin beeinflussen, aber Entscheidungen zur Farbdarstellung hängen hauptsächlich davon ab, wie Farbtemperatur und CRI mit der Küchenumgebung interagieren.

Dimmung, Lichtstreuung und Lichtkontinuität

Dimmung, Diffusion und Lichtkontinuität lösen drei verschiedene Aufgaben: Dimmung verändert die Lichtleistung, Diffusion begrenzt Blendung und sichtbare Punkte, der Streifenaufbau beeinflusst die optische Kontinuität. Diese Merkmale sollten getrennt bewertet werden, damit eine Helligkeitsänderung nicht fälschlich als Lösung für sichtbare Dioden oder Reflexionen behandelt wird.

Der Vergleich unten zeigt, wie diese Attribute die Zubehörauswahl beeinflussen können.

Dimmung, Diffusion und Lichtbild nach Problem und Wirkung

Attribut	Bedingung	Auswirkung auf Zubehör	Entscheidungseffekt
Dimmung	Helligkeitsanforderungen variieren je nach Aufgabe oder Tageszeit	Dimmerkompatibilität muss möglicherweise zum Steuerungstyp passen	Kann mehr Kontrolle über die Lichtleistung bieten
Lichtstreuung	Blendung oder sichtbare Punkte sind wahrnehmbar	Diffusorkanäle können in Betracht gezogen werden	Kann den Sehkomfort verbessern und das Lichtbild weicher machen
COB-Streifendesign	Durchgehend wirkendes Licht wird bevorzugt	Der Streifenstil wird Teil der Zubehörentscheidung	Kann die Sichtbarkeit einzelner Lichtpunkte reduzieren
Diodenabstand	Sichtbare Dioden beeinträchtigen das Erscheinungsbild	Die Verwendung eines Diffusors oder die Streifenauswahl kann sich ändern	Kann die wahrgenommene Lichtkontinuität beeinflussen

Wenn ein Schrankbeleuchtungsbausatz einen kompatiblen Controller enthält, aber sichtbare Dioden störend bleiben, kann das Hinzufügen eines Diffusorkanals das Zubehörpaket mehr verändern als eine alleinige Erhöhung der Helligkeit. Dimmung kann die Ausgangsleistung anpassen, während Lichtstreuung und COB-Streifenoptionen helfen können, Blendungs- und Kontinuitätsprobleme zu adressieren, die Helligkeitsanpassungen allein nicht beheben.

Streifenlänge, Schnittmarken und Schrankverlaufsplanung

Messen Sie zuerst die tatsächlich beleuchteten Strecken und markieren Sie Ecken, Lücken, getrennte Schrankteile und den Einspeisepunkt. Die gekaufte Streifenlänge muss zu den erlaubten Schnittmarken des konkreten LED-Streifens passen; unbeleuchtete Lücken werden in der Regel mit geeigneten Verbindungsleitungen überbrückt, nicht mit zusätzlich leuchtendem Streifen.

Bei langen oder aufgeteilten Verläufen kommen weitere Grenzen hinzu: maximale Lauflänge, Spannungsabfall, Controller-Belastbarkeit und Leitungsführung sind produktspezifisch. Deshalb darf die reine Schranklänge nicht als einzige Größenangabe für den Kauf dienen.

Die Tabelle trennt Aufmaß, Schnittmarken, Ecken, Lücken, Lauflängengrenzen und Einspeisung, damit LED-Länge und Verbindungslänge nicht miteinander verwechselt werden.

Vom Aufmaß zur kaufbaren Streifen- und Zubehörmenge

Messfaktor	Was erfassen?	Risiko bei Nichtbeachtung	Kaufentscheidung
Beleuchteter Verlauf	Summe der Strecken, auf denen LEDs tatsächlich leuchten sollen	zu kurze oder unnötig lange Streifenmenge	Gesamtlänge der beleuchteten Abschnitte berechnen
Schnittmarken	zulässige Trennpunkte des konkreten Streifens	Reststücke oder Lücken, wenn nicht passend teilbar	Teilbarkeit vor der Längenwahl prüfen
Ecken	Richtungswechsel und verfügbarer Biegeradius	mechanische Fehlpassung	flexible Führung oder passende Eckverbindung vorsehen
Unbeleuchtete Lücken	Abstände zwischen getrennten Schrankabschnitten	fehlende Verbindungslänge	passende Verlängerungsleitung statt LED-Länge einplanen
Maximale Lauflänge	Herstellergrenze für den konkreten Streifen und die Einspeisung	Spannungsabfall oder ungleichmäßige Leistung	lange Verläufe gegebenenfalls in Abschnitte teilen
Einspeisepunkt	Position von Netzteil/Controller und Kabelführung	ungeeignete Anschlusswege	Kabelweg und Zugänglichkeit vor dem Kauf festlegen

Wenn ein Layout einfach erscheint, aber versteckte Lücken oder Eckkurven enthält, können sich die Zubehöranforderungen ändern, selbst wenn der gemessene Verlauf ähnlich bleibt. Schneide- und Verbindungsdetails sollten als produktspezifische Spezifikationsprüfung behandelt werden, es sei denn, sie wirken sich direkt auf die Kaufmenge oder das Risiko einer Fehlpassung aus. Der am besten geeignete Streifenlängenplan hängt vom Schranklayout, dem erforderlichen Zubehör und den produktspezifischen Spezifikationen ab.

Gemessene Länge versus nutzbare Streifenlänge

Die gemessene Schranklänge und die benötigte LED-Streifenlänge sind nicht automatisch identisch. Für die Streifenmenge zählen die beleuchteten Strecken; Ecken, Schnittmarken und Anschlussraum bestimmen, wie diese Strecke in nutzbare Segmente zerlegt werden kann, während unbeleuchtete Lücken separat überbrückt werden.

• Ecken: prüfen, ob der Streifen gebogen werden darf oder ein passender Eckverbinder benötigt wird.
• Stromeinspeisung: Kabelweg vom Netzteil zum ersten beleuchteten Abschnitt getrennt von der LED-Länge erfassen.
• Schnittmarken: nutzbare Segmentlängen aus den zulässigen Trennpunkten des konkreten Streifens ableiten.
• Lücken: unbeleuchtete Abstände mit kompatiblen Verlängerungsleitungen einplanen, statt sie pauschal zur LED-Länge zu addieren.

Ein Verlauf mit seitlicher Kurve und getrenntem Schrankteil sollte daher als mehrere beleuchtete Segmente plus Verbindungsweg geplant werden. Bei längeren Strecken zusätzlich die produktspezifische maximale Lauflänge und mögliche Spannungsabfälle prüfen.

Maximale Lauflänge und Schnittmarken

Die maximale Lauflänge ist produktspezifisch und darf nicht allein aus 12 V oder 24 V abgeleitet werden. Leiterquerschnitt des Streifens, Leistungsaufnahme, Einspeisung und Controller-/Netzteilgrenzen bestimmen, wie lang ein Abschnitt zuverlässig betrieben werden kann; Schnittmarken bestimmen zusätzlich, wo gekürzt werden darf.

• Herstellergrenze: maximale Lauflänge des konkreten Streifens nicht überschreiten.
• Spannungsabfall: bei sichtbarem Helligkeits- oder Farbunterschied entlang des Verlaufs Einspeisung und Leitungsplan überprüfen.
• Controller: zulässige Ausgangsleistung bzw. Strombelastbarkeit gegen die angeschlossene Streifenlast prüfen.
• Schnittmarken: Segmentgrenzen nur an den vorgesehenen Trennpunkten planen.
• Mehrere Abschnitte: bei langen oder getrennten Verläufen eine geeignete Mehrfacheinspeisung bzw. Abschnittsplanung nach Produktspezifikation berücksichtigen.

Wenn ein langer Schrankverlauf sich über mehrere Abschnitte erstreckt, kann die Lösung davon abhängen, das Layout gemäß den Streifenspezifikationen zu unterteilen, anstatt einen einzelnen durchgehenden Verlauf zu verlängern. Layoutentscheidungen können vom Verhältnis zwischen maximalen Lauflängengrenzen, Schnittmarken, Controller-Kapazität und Schrankkonfiguration abhängen.

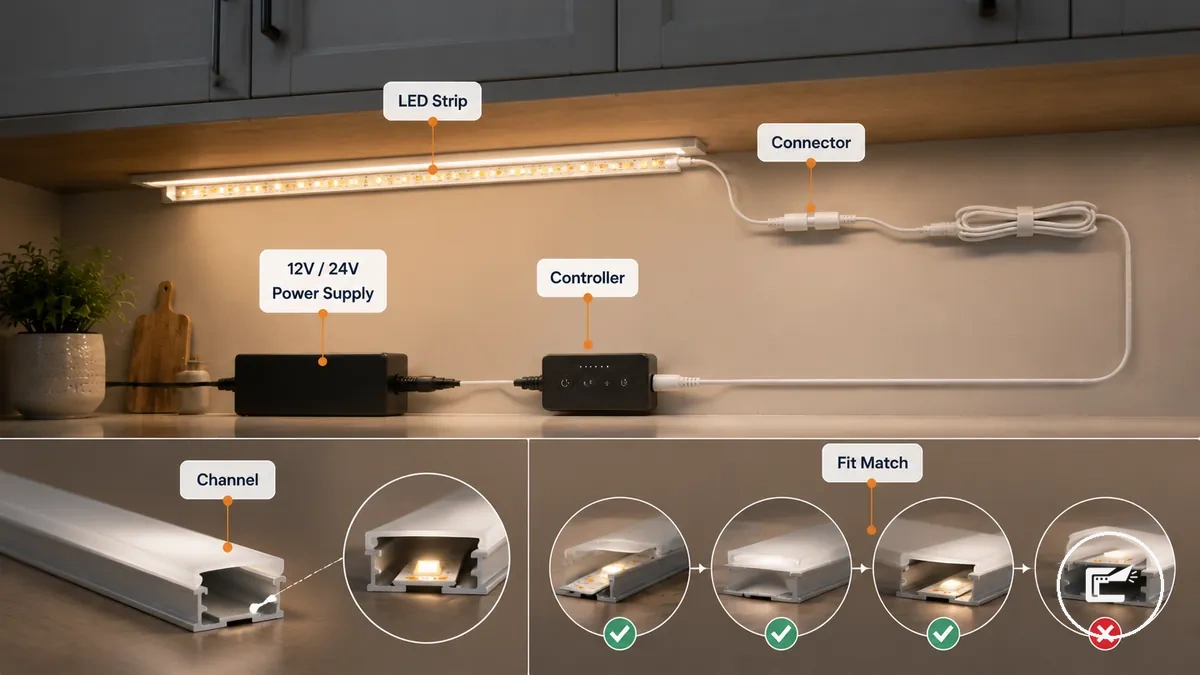

Kompatibilität von Netzteil, Spannung, Controller und Anschlüssen

Behandeln Sie LED-Streifen, Netzteil, Controller/Dimmer und Anschlüsse als ein gemeinsames elektrisches und mechanisches System. Nennspannung, elektrische Belastbarkeit, Streifentyp, Anschlussbelegung, Streifenbreite und Montageabmessungen müssen zusammenpassen; die optische Ähnlichkeit zweier Komponenten ist kein Kompatibilitätsnachweis.

Die Kompatibilität von Netzteil, Spannung, Controller und Anschlüssen lässt sich leichter bewerten, wenn jede Komponente als Teil desselben Systems betrachtet wird. Das folgende Bild verdeutlicht, wie der Strompfad, das Netzteil, der Controller, der Anschluss, der Kanal und die Montageteile mit dem LED-Streifen zusammenhängen und die Kompatibilitätsentscheidungen beeinflussen.

Kompatibilitätskette für LED-Schrankbeleuchtung

Teil	Attribut	Erforderlicher Zustand	Praktische Folge
LED-Streifen	Nennspannung	z. B. 5 V, 12 V oder 24 V laut Produktkennzeichnung	legt die erforderliche Ausgangsspannung von Netzteil und kompatibler Steuerung fest
Netzteil	Ausgangsspannung + Dauerleistung	Spannung muss dem Streifen entsprechen; Leistung muss die berechnete Streifenlast abdecken	falsche Spannung ist nicht durch „mehr Watt“ ausgleichbar
Controller / Dimmer	Spannung, Kanaltyp, Belastbarkeit	muss zu Einfarb-, CCT-, RGB- oder RGBW-Streifen und zur angeschlossenen Last passen	falscher Controller kann Funktionen verhindern oder elektrisch ungeeignet sein
Verbinder	Breite, Kontaktzahl/-anordnung, Streifentyp	mechanische und elektrische Kontaktflächen müssen zum Streifen passen	ähnlich aussehende Verbinder sind nicht automatisch kompatibel
Verlängerungsleitung	Leiterzahl, Querschnitt, Länge	muss zum Steuerungstyp und zur elektrischen Last passen	zu lange oder ungeeignete Leitungswege können Spannungsabfall verstärken
Kanal / Clips	Innenmaß und Montageform	muss Streifenbreite und geplanter Einbausituation entsprechen	beeinflusst mechanische Passung, Verdeckung und Wärmeabfuhr

Unterschiedliche Nennspannungen nicht mischen. Eine 24-V-Versorgung an einem 12-V-Streifen kann Bauteile beschädigen; eine zu niedrige Versorgungsspannung führt typischerweise zu fehlerhaftem oder unzureichendem Betrieb. Für die vollständige Kompatibilitätsplanung zusätzlich Controller-Belastbarkeit, Anschlussformat und mechanische Abmessungen prüfen.

12V- und 24V-Streifenabstimmung

Bei 12-V- und 24-V-Systemen muss die Nennspannung entlang der Versorgungskette übereinstimmen: 12-V-Streifen an 12-V-Ausgang, 24-V-Streifen an 24-V-Ausgang. Spannungsabhängige Controller und Dimmer müssen für dieselbe Nennspannung freigegeben sein.

12 V und 24 V: Unterschiede für die Systemplanung

Kriterium	12 V	24 V	Bedeutung
Versorgung	12-V-Netzteil / kompatible Steuerung	24-V-Netzteil / kompatible Steuerung	Nennspannungen nicht mischen
Strom bei gleicher Leistung	höher	etwa halb so hoch wie bei 12 V	folgt aus I = P/V; kann Leitungsverluste bei gleicher Leistung reduzieren
Schnittabstand	produktabhängig	produktabhängig	immer die markierten Schnittpunkte des konkreten Streifens verwenden
Maximale Lauflänge	produktabhängig	produktabhängig	nicht allein aus der Nennspannung ableiten

Ersatzteile deshalb nach Kennzeichnung und Spezifikation auswählen, nicht nach Aussehen. Bei gleicher elektrischer Leistung fließt in einem 24-V-System ungefähr der halbe Strom eines 12-V-Systems; daraus folgt jedoch keine universelle maximale Streifenlänge, weil diese zusätzlich vom konkreten Streifen und der Einspeisung abhängt.

Netzteilleistung und Netzteilpassung

Die Netzteilplanung beginnt mit zwei getrennten Prüfungen: Ausgangsspannung = Streifenspannung und zulässige Dauerleistung ≥ berechnete Streifenlast. Die reine Streifenlast lässt sich aus Gesamtlänge × W/m berechnen; zusätzliche Reserve, Controllerverluste oder Derating-Vorgaben müssen nach den Angaben des jeweiligen Herstellers berücksichtigt werden.

• Spannung: Ausgangsspannung des Netzteils muss der Nennspannung des Streifens entsprechen.
• Leistung: Gesamtlast aus Länge × W/m berechnen und gegen die zulässige Dauerleistung des Netzteils prüfen.
• Controller/Dimmer: deren zulässige Belastbarkeit muss ebenfalls mindestens zur angeschlossenen Last passen.
• Herstellervorgaben: geforderte Leistungsreserve, Temperatur-Derating oder Einbaubedingungen übernehmen, statt eine universelle Reserve anzunehmen.
• Montageort: Netzteil so platzieren, dass die vorgesehenen Lüftungs-, Zugänglichkeits- und Kabelführungsbedingungen eingehalten werden können.

Wird später zusätzliche LED-Länge ergänzt, steigt die Streifenlast proportional mit der Länge. Berechnen Sie die Gesamtlast erneut und prüfen Sie Netzteil sowie Controller gegen die aktualisierte Belastung, bevor der Verlauf erweitert wird.

Controller, Dimmer und Fernbedienungsanforderungen

Der Controller muss gleichzeitig zu Streifentyp, Nennspannung, Kanalzahl und elektrischer Belastung passen. Die gewünschte Bedienart – Dimmer, Sensor, IR/RF-Fernbedienung oder Smart-Home-Controller – ist erst danach ein Auswahlkriterium.

• Einfarbiger Streifen: kompatibler PWM-Dimmer/Controller mit passender Nennspannung und ausreichender Strom- bzw. Leistungsbelastbarkeit.
• IR-Fernbedienung: Sichtkontakt zum Empfänger kann erforderlich sein; bei RF- oder ZigBee-Steuerungen ist die Funkreichweite statt Sichtlinie entscheidend.
• Sensorsteuerung: Sensortyp, Einbauort, Erfassungsbereich und elektrische Kompatibilität gemeinsam prüfen.
• Einstellbares Weiß (CCT): Controller muss die getrennten Warm-/Kaltweiß-Kanäle des CCT-Streifens unterstützen.
• RGB / RGBW: Controller muss die entsprechende Kanalstruktur und die angeschlossene Last unterstützen; ein Einfarben-Controller ist dafür nicht austauschbar.

Wählen Sie die Steuerung daher nicht nach der Zahl der Funktionen, sondern nach der elektrischen und funktionalen Passung zum Streifen. Erst danach entscheiden Komfortmerkmale wie Funkstandard, Sensor oder Fernbedienung.

Anschlüsse, Verlängerungen, Kanäle und Montagezubehör

Verbinder, Verlängerungen, Kanäle und Montagezubehör lösen unterschiedliche Probleme. Verbinder müssen elektrisch und mechanisch zum Streifen passen; Profile und Clips müssen die Streifenbreite sowie die Einbausituation aufnehmen; Verlängerungsleitungen müssen die erforderliche Leiterzahl und Belastbarkeit besitzen.

• Lötfreie Verbinder: Streifenbreite, Kontaktzahl, Kontaktanordnung und Streifentyp abgleichen; „passend für LED-Streifen“ allein ist keine ausreichende Spezifikation.
• Eckverbinder: nur einsetzen, wenn Winkel, Breite, Kontaktbelegung und Platz zum konkreten Layout passen.
• Verlängerungsleitungen: unbeleuchtete Lücken überbrücken; Leiterzahl, Querschnitt und Anschlussart zur Steuerung und Last passend wählen.
• Diffusorkanäle: Innenbreite, Abdeckung, Einbautiefe und Wärmeabfuhr gegen Streifen und Montageort prüfen.
• Clips / Klebemontage: Oberflächenzustand, Temperatur und Zugbelastung berücksichtigen; Kleber allein ist nicht für jede Oberfläche gleich zuverlässig.
• Kabelmanagement: Leitungen so führen, dass Anschlüsse zugänglich bleiben und nicht durch scharfe Kanten oder bewegliche Schrankteile belastet werden.

Bei einer sichtbaren Ecke kann beispielsweise ein Eckverbinder die elektrische Richtungsänderung lösen, während ein Diffusorkanal das optische Lichtbild verbessert. Das sind verschiedene Funktionen; die Auswahl sollte das konkrete Problem lösen statt Zubehörarten gegeneinander auszutauschen.

Kaufentscheidungen: Komplette Bausätze, Bündel und Einzelteile

Die Wahl zwischen Bausatz, Bündel und Einzelteilen ist eine Entscheidung über Bequemlichkeit versus Anpassbarkeit. Ein Bausatz reduziert den Auswahlaufwand nur dann, wenn Spannung, Leistung, Länge, Steuerung, Verbinder und Montagezubehör vollständig zum geplanten Schrank passen.

Einzelteile erfordern mehr Kompatibilitätsprüfungen, ermöglichen dafür aber eine gezieltere Abstimmung von Netzteil, Controller, Anschlüssen, Profilen und Montage. Bei einfachen Verläufen kann ein vollständiges Set genügen; bei Ecken, getrennten Bereichen oder spezieller Steuerung steigt der Nutzen einer modularen Auswahl.

Die folgende Matrix stellt die drei Kaufwege nach Lieferumfang, Kompromiss und bestgeeignetem Anwendungsfall gegenüber.

Kaufweg nach Bequemlichkeit, Anpassbarkeit und Passungsbedingung

Kaufweg	Enthaltene Teile	Kompromiss	Bester Anwendungsfall
Kompletter Bausatz	Kann Streifen, Netzteil, Controller, Dimmer, Anschlüsse und Montagezubehör enthalten	Höhere Bequemlichkeit, aber potenziell geringere Aufrüstflexibilität	Wenn eine vereinfachte Komponentenauswahl Priorität hat
Beleuchtungsbündel	Gruppiert oft mehrere verwandte Komponenten	Bietet ein Gleichgewicht zwischen Bequemlichkeit und Komponentenwahl	Wenn Kernzubehör zusammen benötigt wird
Einzelne Zubehörteile	Komponenten einzeln ausgewählt	Mehr Kompatibilitätsprüfungen, aber größere Aufrüstflexibilität	Wenn Passung, Steuerungsanforderungen oder Zubehörbedarf variieren

Fehlt in einem Bausatz ein erforderlicher Verbinder, Kanal oder Steuerungstyp, verschwindet der Bequemlichkeitsvorteil schnell. Vollständigkeit ist deshalb Teil der Kompatibilität, nicht nur eine Frage des Lieferumfangs.

Die folgenden Produktbeispiele führen zu Drittanbieter-Angeboten und dienen nur als nächste Vergleichsstufe. Prüfen Sie dort die konkrete Spannung, Leistungsaufnahme, Länge, Schnittmarken, Steuerung, Anschlussmaße und enthaltenen Teile; Preis, Verfügbarkeit und Lieferbedingungen können sich ändern.

Wann ein LED-Beleuchtungsbausatz für Schränke ausreicht

Ein LED-Beleuchtungsbausatz reicht aus, wenn der Verlauf einfach ist und alle erforderlichen Komponenten bereits passend spezifiziert enthalten sind. Dazu gehören mindestens ausreichende Streifenlänge, passende Spannung und Netzteilleistung, die gewünschte Steuerung sowie geeignete Montage- und Verbindungsteile.

• Länge: beleuchtete Strecke passt zu den lieferbaren Segmenten und Schnittmarken.
• Versorgung: Netzteilspannung entspricht dem Streifen und seine Dauerleistung deckt die Gesamtlast ab.
• Steuerung: enthaltene Dimmer- oder Controllerfunktion entspricht dem gewünschten Streifentyp.
• Montage: enthaltene Clips, Klebung oder Profile passen zur Oberfläche und zum verfügbaren Platz.
• Layout: keine zusätzlichen Ecken, Lücken oder getrennten Abschnitte erfordern Teile, die im Set fehlen.

Wenn ein Schranklayout nur eine saubere Unterschrankbeleuchtung benötigt, kann ein Schrankbeleuchtungsbausatz praktisch sein, wenn die enthaltenen Teile der gemessenen Länge und den Spezifikationen entsprechen. Wenn das Layout zusätzliche Kanaloptionen, spezielle Anschlüsse oder mehr Steuerungsflexibilität benötigt, können einzelne Zubehörteile besser geeignet sein.

Wann einzelne Zubehörteile bessere Passung und Steuerung bieten

Einzelne Zubehörteile sind sinnvoller, wenn Layout oder Steuerung vom Standardumfang eines Bausatzes abweichen. Das betrifft besonders getrennte Abschnitte, ungewöhnliche Ecken, definierte Profilmaße, spezielle Controller oder die gezielte Dimensionierung der Stromversorgung.

• Lange oder aufgeteilte Verläufe: Stromversorgung und Einspeisung abschnittsweise nach Spezifikation planen.
• Ungewöhnliche Ecken: passende Verbinder oder Leitungsübergänge gezielt auswählen.
• Definiertes Lichtbild: Profil und Diffusor nach Streifenbreite, Einbautiefe und Sichtwinkel bestimmen.
• Spezielle Steuerung: CCT-, RGB-, RGBW-, Sensor- oder Smart-Home-Controller passend zum Streifen wählen.
• Austauschbarkeit: einzelne Komponenten lassen sich leichter ersetzen, wenn Anschlüsse und Spezifikationen dokumentiert sind.

Wenn ein Schranklayout eine lange Strecke mit mehreren Eckänderungen kombiniert, enthält ein kompletter Bausatz möglicherweise nicht die spezifischen Anschlüsse oder Kanaloptionen, die für die beabsichtigte Passung benötigt werden. Die Auswahl einzelner Zubehörteile kann in dieser Situation das Risiko von Fehlanpassungen verringern, wenn Komponentenspezifikationen und Layoutanforderungen gemeinsam geprüft werden.

Abschließende Prüfungen vor dem Vergleich von LED-Streifen-Angeboten

Vergleichen Sie Angebote erst, wenn die Anforderungen feststehen. Zwei ähnlich aussehende LED-Sets können sich bei Spannung, Leistung, Segmentlänge, Controller, Anschlussformat und Lieferumfang deutlich unterscheiden. Die abschließende Prüfung sollte daher Spezifikationen und Passung abgleichen, nicht nur Produktbilder oder Angebotsbezeichnungen.

Nutzen Sie die folgende Checkliste als Mindestprüfung vor dem Öffnen oder Vergleichen eines Drittanbieter-Angebots. Unklare oder fehlende Angaben sind ein Grund, die Kompatibilität vor der Auswahl weiter zu prüfen – nicht ein Grund, Werte zu vermuten.

• Einsatzzweck: Arbeits-, Akzent- oder Orientierungslicht festgelegt.
• Länge: beleuchtete Strecken, Schnittmarken, Ecken und unbeleuchtete Lücken getrennt geplant.
• Lichtleistung: lm/m für Lichtausgabe geprüft; W/m separat für die Stromplanung erfasst.
• Farbqualität: Kelvin und CRI/Ra passend zu Raum, Oberfläche und Nutzung gewählt.
• Dimmung/Steuerung: gewünschte Funktion und Controller-Typ mit dem Streifen abgeglichen.
• Spannung: Streifen, Netzteil und spannungsabhängige Steuerung auf dieselbe Nennspannung abgestimmt.
• Netzteilleistung: Länge × W/m berechnet und gegen zulässige Dauerleistung sowie Herstellervorgaben geprüft.
• Verbinder: Breite, Kontaktzahl/-anordnung und Streifentyp verifiziert.
• Kanal/Montage: Innenmaße, Einbautiefe, Oberfläche und Wärmeabfuhr berücksichtigt.
• Unklare Angaben: fehlende Spezifikationen vor der Auswahl klären, statt Kompatibilität anzunehmen.

Wenn Spezifikationsdetails unvollständig sind, sollten sich abschließende Prüfungen auf Angebotspassung, Zubehörvollständigkeit und Spezifikationsklarheit konzentrieren, nicht auf Annahmen. Ein Schrankbeleuchtungsbausatz kann geeignet erscheinen, aber unsichere Passung, fehlende Teile oder unklare Kompatibilitätsinformationen können eine zusätzliche Überprüfung vor der Auswahl rechtfertigen. Die Anleitung hängt von den verfügbaren Spezifikationen und der Komplexität des Schranklayouts ab.

Das abschließende Diagramm fasst dieselbe Prüfung visuell zusammen: Anforderung → Spezifikation → Kompatibilität → Kaufentscheidung. Erst wenn diese Kette geschlossen ist, lässt sich ein Angebot sinnvoll mit einem anderen vergleichen.
