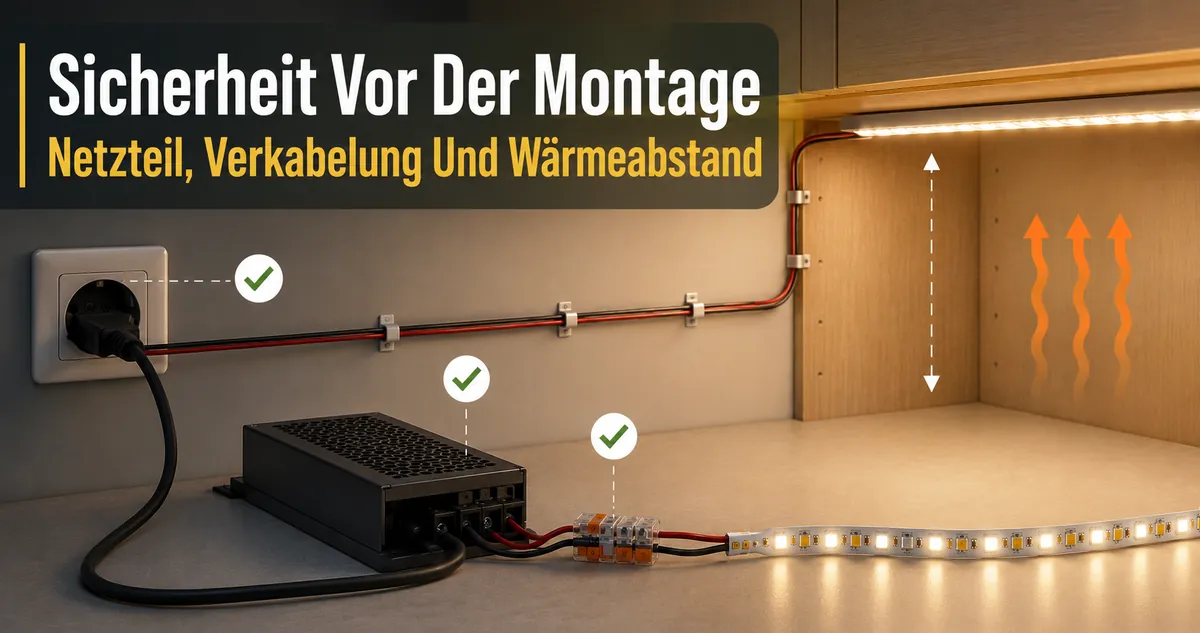

Sicherheit bei LED-Streifen und Schrankbeleuchtung vor der Montage
LED-Streifen und Schrankbeleuchtung sind vor der Montage erst für einen kontrollierten Test bereit, wenn die Nennspannung aller angeschlossenen Komponenten übereinstimmt, das Netzteil für die berechnete Last ausgelegt ist, Leitungen und Steckverbinder unbeschädigt sind und Wärme, Feuchtigkeit sowie mechanische Belastung kontrolliert werden. Bei falscher Spannung, freiliegenden Leitern, Feuchtigkeit an elektrischen Teilen, Brandgeruch oder ungewöhnlicher Überhitzung nicht einschalten; bei Netzspannung, Festverdrahtung oder unklaren Leitungen sollte eine Elektrofachkraft übernehmen.

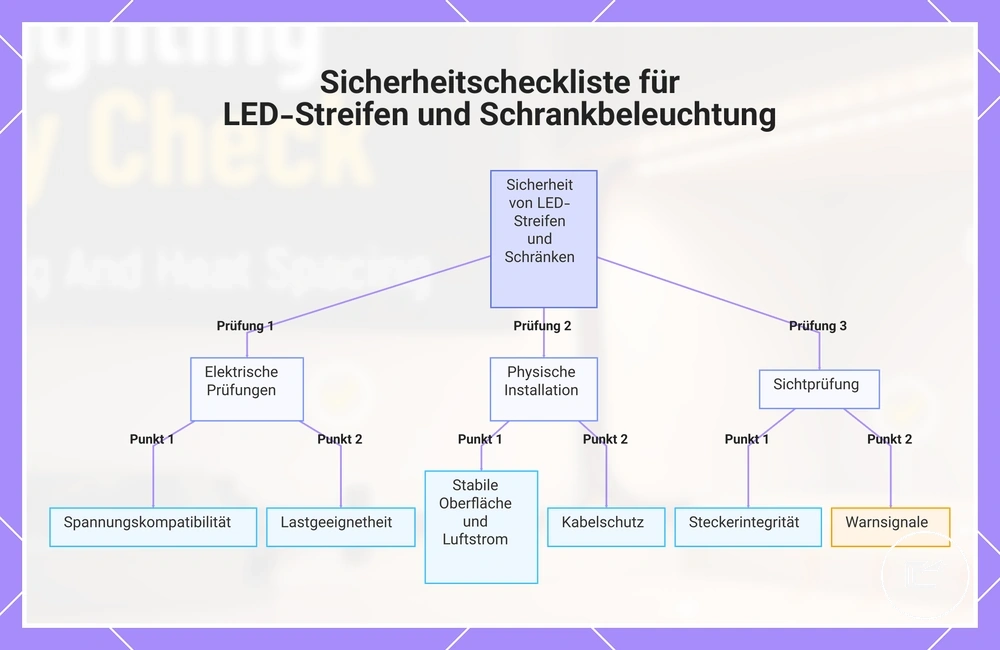

6-Punkte-Sicherheitscheck vor dem Einschalten
Bestätigen Sie jeden Kernpunkt erst nach Sichtprüfung der konkreten Installation. Die Anzeige fasst die Bereitschaft für einen kontrollierten Test zusammen; sie ersetzt weder Herstellerangaben noch eine fachliche Prüfung von Netzspannungsinstallationen.
Stoppsignal: Sobald Spannung, Leiterzustand, Feuchtigkeit, Überhitzung oder Festverdrahtung nicht sicher beurteilt werden können, bleibt die Installation ausgeschaltet, bis der Zustand geklärt ist.
Die folgenden Abschnitte ordnen dieselben Kernprüfungen nach Wärme, Stromversorgung, Verkabelung, Montage, Testbereitschaft und späteren Warnsignalen.
Wann LED-Streifen und Schrankbeleuchtung sicher ist
LED-Streifen und Schrankbeleuchtung sind im normalen Hausgebrauch sicherer, wenn Stromversorgung, Verkabelung, Montage und Umgebung als zusammenhängendes System geprüft werden. Eine niedrige Ausgangsspannung reduziert bestimmte elektrische Gefahren, verhindert aber weder Überlastung noch schlechte Kontakte, Kurzschlüsse oder Wärmestau.
Das Zubehör für LED-Streifen und Schrankbeleuchtung unterstützt den Betrieb nur dann zuverlässig, wenn Spannung, Strom- bzw. Leistungsfreigabe, Anschlüsse und Umgebungsbedingungen zusammenpassen.
Grundbedingungen für einen sicheren Betrieb
- Spannung passend: LED-Streifen und Stromversorgung haben dieselbe Nennspannung.
- Last innerhalb der Freigabe: Netzteil, Controller, Dimmer, Kabel und Steckverbinder sind für den erwarteten Strom bzw. die Leistung ausgelegt.
- Kontakte intakt: Steckverbinder sitzen fest; Isolierung ist unbeschädigt und Leiter liegen nicht frei.
- Wärme kann abgeführt werden: Netzteil und Beleuchtung werden nicht in einem wärmeblockierenden Aufbau eingeschlossen.
- Mechanisch geschützt: Kabel und Leuchten sind stabil befestigt und frei von Zug-, Quetsch- und Scheuerstellen.
- Umgebung geeignet: Elektrische Teile bleiben trocken; bei ungewöhnlicher Hitze, Flackern, Brummen oder Brandgeruch wird abgeschaltet und geprüft.
Erst das Zusammenspiel dieser Bedingungen ist aussagekräftig; ein einzelnes Merkmal wie „Niedervolt“ oder ein Aluminiumprofil ist kein Sicherheitsnachweis für die gesamte Installation.

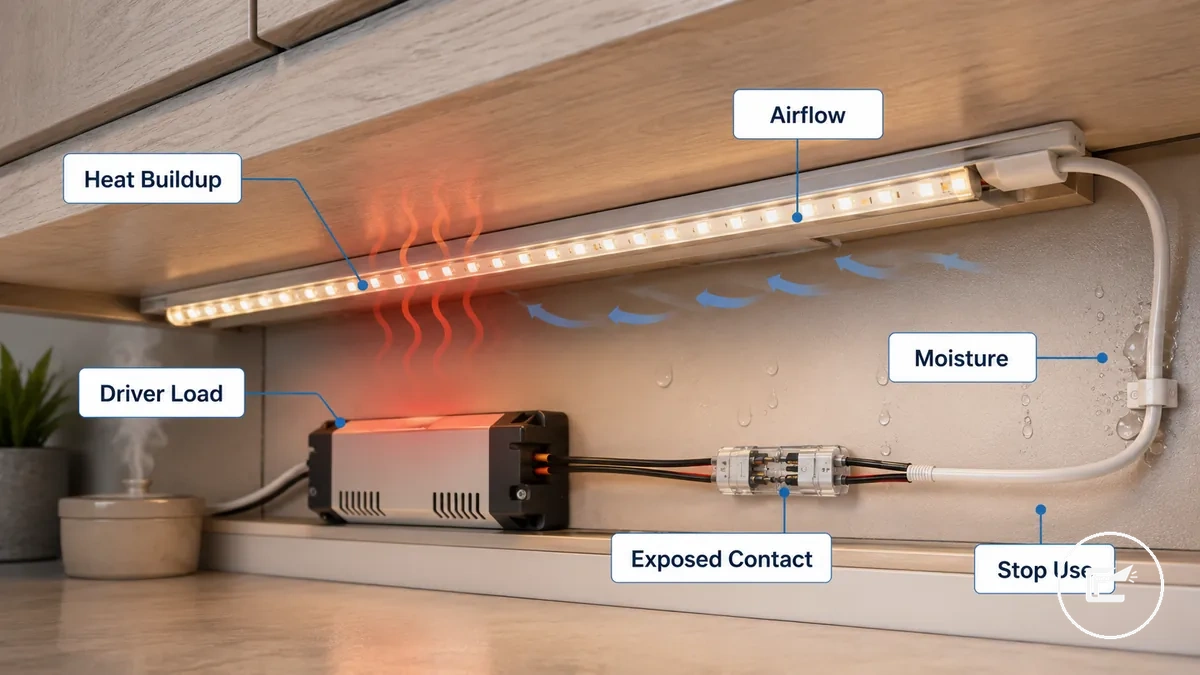

Prüfungen auf Brand- und Überhitzungsrisiko
Überhitzungs- und Brandrisiken entstehen vor allem dann, wenn elektrische Last, Kontaktqualität und Wärmeabfuhr nicht zusammenpassen. Wärmestau, überlastete Komponenten, lose Kontakte, beschädigte Isolierung und Feuchtigkeit sind deshalb vor dem Betrieb als getrennte Risikofaktoren zu prüfen.
Die wichtigsten Risikofaktoren lassen sich nach Ursache, sichtbarer Prüfung und nächster Handlung unterscheiden:
| Risikofaktor | Woran prüfen | Entscheidung |
|---|---|---|
| Wärmestau | Blockierte Belüftung, enge Gehäuse, abgedeckte Streifen oder Netzteile | Luftweg freimachen und Temperaturentwicklung erneut kontrollieren. |
| Überlastung | Berechnete Last gegenüber Dauerleistung von Netzteil und Zubehör | Nicht betreiben, wenn die Freigabe überschritten oder unklar ist. |
| Schlechter Kontakt | Lockere Steckverbinder, Flackern, erwärmte Kontaktstellen | Strom abschalten; Verbindung korrigieren oder beschädigte Teile ersetzen. |
| Beschädigte Isolation | Risse, Quetschungen, blankes Kupfer, Verformung oder Schmelzspuren | Nicht einschalten, bis der beschädigte Teil fachgerecht behoben ist. |
| Feuchtigkeit | Dampf, Kondensat oder Nässe an Netzteil, Kontakten oder offenen Enden | Spannungsfrei halten und Ursache bzw. Schutzart klären. |
| Akute Warnsignale | Brandgeruch, Verfärbung, ungewöhnliche Hitze oder wiederholte Ausfälle | Sofort ausschalten und nicht weiter testen, bis die Ursache geklärt ist. |
Eine Aluminiumschiene kann Wärme verteilen, ersetzt aber weder passende elektrische Auslegung noch ausreichende Belüftung und einen sicheren Kontakt.

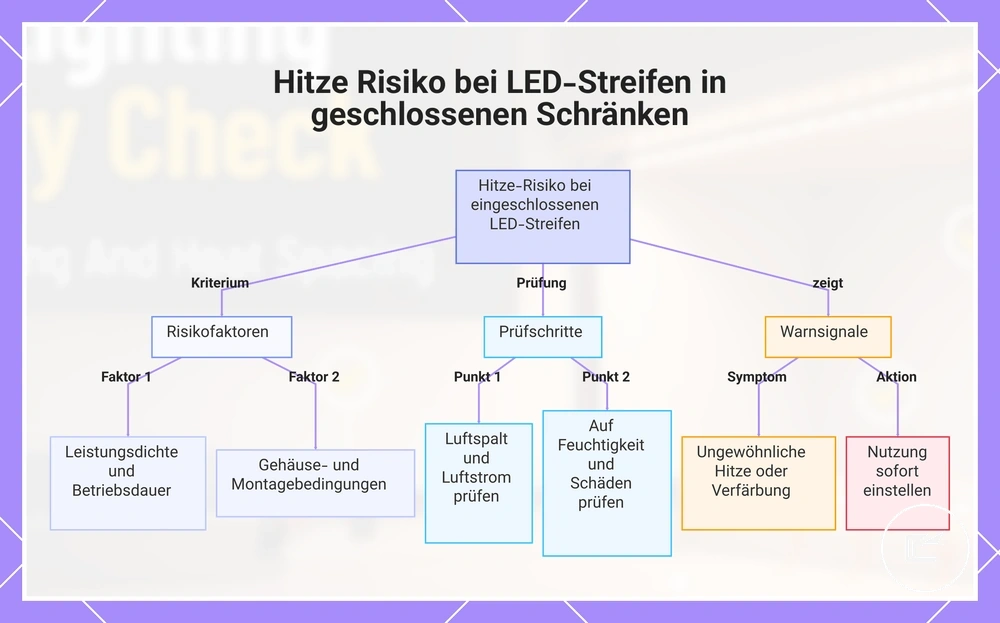

Wärmeableitung und Bedingungen in geschlossenen Schränken
In geschlossenen Schrankbereichen steigt die thermische Belastung, wenn Wärme nur langsam an die Umgebung abgegeben wird. Maßgeblich sind Leistungsdichte, Betriebsdauer, Luftvolumen, Luftweg, Montagekontakt und nahe Gegenstände; eine Metalloberfläche oder ein Profil kann Wärme verteilen, garantiert aber keine ausreichende Kühlung.
Prüfung im geschlossenen Schrank
- Zwischen Beleuchtung bzw. Profil und gelagerten Gegenständen bleibt ein freier Luftweg.
- Netzteil- oder Treiberöffnungen sind nicht verdeckt.
- Streifen und Profil liegen stabil an, ohne Falten, Ablösung oder eingeschlossene weiche Abdeckungen.
- Nach einem kontrollierten Test treten keine ungewöhnliche Hitze, Verfärbung oder Gerüche auf.
- Feuchtigkeit oder Kondensat kann elektrische Kontaktstellen nicht erreichen.
Wenn der Einbau nur bei vollständig blockiertem Luftstrom möglich ist oder sich bereits beim Test auffällige Wärme entwickelt, sollte die Einbausituation vor dem Dauerbetrieb geändert werden.
Entzündliche Oberflächen, Abdeckungen und Feuchtigkeitseinwirkung
Oberfläche, Abdeckung und Feuchtigkeit verändern die thermischen und elektrischen Randbedingungen einer LED-Installation. Nicht jedes Holz- oder Kunststoffteil ist automatisch ungeeignet; entscheidend ist, ob die verwendeten Komponenten für die konkrete Oberfläche, Temperatur und Feuchtebelastung vorgesehen sind und ihre Wärmeabgabe nicht behindert wird.
| Bereich | Prüfwert | Stoppen oder korrigieren, wenn … |
|---|---|---|
| Montagefläche | Sauber, stabil, trocken und für die vorgesehene Befestigung geeignet | sie beschädigt, fettig, feucht oder thermisch ungeeignet ist. |
| Abdeckungen | Luftweg und vorgesehene Wärmeabgabe bleiben erhalten | Folie, Stoff oder gelagerte Gegenstände Wärme einschließen. |
| Klebeschicht | Haftung hält Streifen bzw. Profil in der vorgesehenen Lage | Ablösung den Streifen verschiebt oder Kontakte mechanisch belastet. |
| Feuchtigkeit | Elektrische Teile bleiben innerhalb der vorgesehenen Umgebungsbedingungen trocken/geschützt | Nässe offene Kontakte, Netzteil oder beschädigte Isolation erreicht. |
| Kontaktstellen | Vollständig isoliert und mechanisch geschützt | blanke Leiter, lose Kontakte oder beschädigte Isolation sichtbar sind. |
Eine Feuchtigkeitsschutzklasse ist immer produkt- und einbauspezifisch; sie sollte nicht aus dem Aussehen des Streifens oder einer Silikonabdeckung abgeleitet werden.

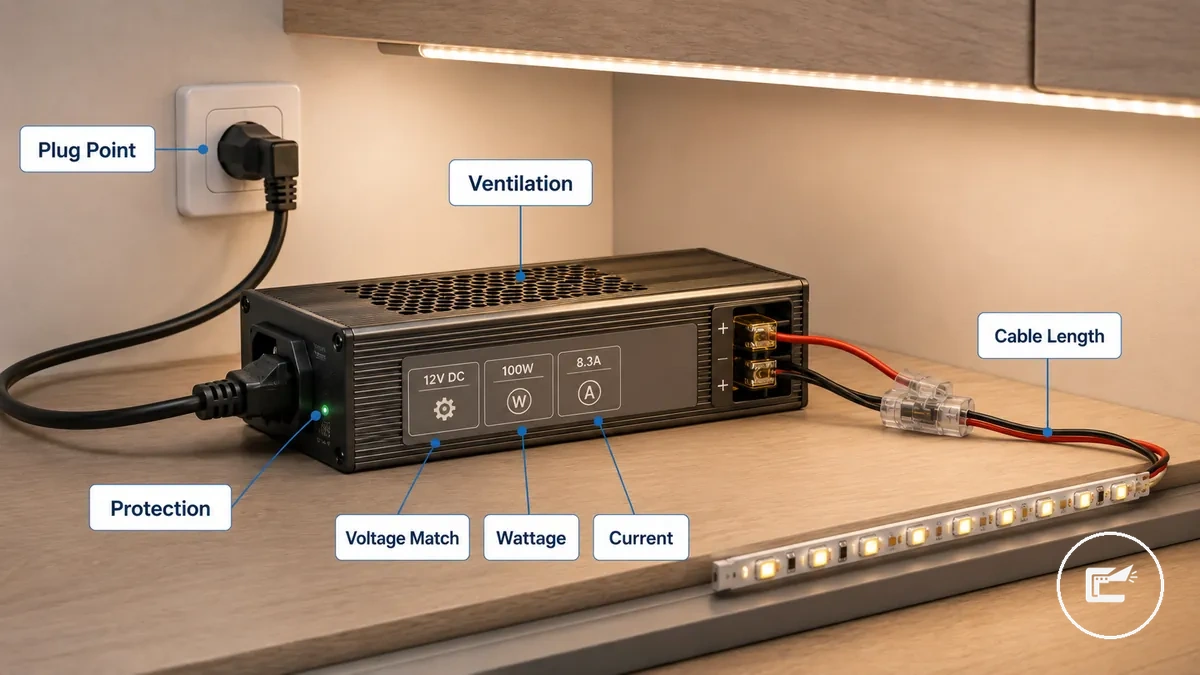

Stromversorgungs- und Niederspannungs-Sicherheitsprüfungen
Netzteil, Steckdose und Niedervoltseite bilden ein zusammenhängendes Stromversorgungssystem. Vor dem Betrieb müssen Ausgangsspannung, maximale Last, Strombelastbarkeit, Zustand, Belüftung und Umgebungsbedingungen zusammenpassen; „Niedervolt“ allein macht eine fehlerhafte Verbindung nicht sicher.
Für die Auswahl und Prüfung der elektrischen Werte ist die Kompatibilität des Netzteils der zentrale Bezugspunkt.
| Eigenschaft | Erforderlicher Zustand | Risiko bei Abweichung |
|---|---|---|
| Nennspannung | Entspricht der Nennspannung des LED-Systems | Fehlfunktion, Komponentenschaden oder unsicherer Betrieb |
| Dauerleistung | Deckt die berechnete maximale Last innerhalb der Herstellerfreigabe ab | Überlastung, Erwärmung oder instabiler Betrieb |
| Strombelastbarkeit | Netzteil, Controller, Dimmer, Kabel und Steckverbinder sind für den maximalen Strom ausgelegt | Erwärmung von Leitern oder Kontaktstellen |
| Schutzfunktionen | Vorgesehene Schutzfunktionen sind vorhanden und nicht umgangen | Fehler können weniger sicher begrenzt werden |
| Kennzeichnung | Nennwerte und Herstellerangaben sind lesbar und eindeutig dem Produkt zuzuordnen | Kompatibilität lässt sich nicht zuverlässig beurteilen |
| Stecker/Steckdose | Trocken, unbeschädigt, fest sitzend und ohne Verfärbung oder auffällige Erwärmung | Kontaktfehler, Erwärmung oder Unterbrechungen |
| Belüftung | Vorgesehene Lüftungsflächen des Netzteils bleiben frei | Wärmestau und mögliche Überhitzung |
| Kabelführung | Länge und Querschnitt sind für Strom, Spannungsfall und Verlegeweg geeignet | Spannungsabfall, Erwärmung oder instabile Funktion |
Steckernetzteile können auf sichtbare Schäden, ungewöhnliche Wärme und lose Verbindungen geprüft werden. Arbeiten an Netzspannung oder Festverdrahtung gehören nicht zu dieser Sichtprüfung; bei unklarer Leitungsführung oder beschädigter Steckdose sollte eine Elektrofachkraft übernehmen.
Spannungsanpassung 12V und 24V
Bei üblichen Konstantspannungs-LED-Streifen muss die Nennspannung über die angeschlossene Kette hinweg zusammenpassen. Ein 12-V-DC-Streifen gehört an eine 12-V-DC-Stromversorgung; ein 24-V-DC-Streifen an eine 24-V-DC-Stromversorgung. Controller und Dimmer müssen dieselbe Spannungsfamilie unterstützen und zusätzlich für den auftretenden Strom ausgelegt sein.
| Prüfpunkt | Erforderliche Übereinstimmung |
|---|---|
| LED-Streifen | Nennspannung laut Etikett bzw. Spezifikation eindeutig bestimmen |
| Netzteil-Ausgang | Gleiche DC-Nennspannung wie der Streifen |
| Controller | Spannungsbereich umfasst die Systemspannung; Stromfreigabe reicht für die angeschlossene Last |
| Dimmer | Für die Systemspannung und den maximalen Laststrom freigegeben |
| Steckverbinder/Verlängerung | Für Spannung, Strom und Leiter-/Kontaktgeometrie der Installation geeignet |
Spannungswerte dürfen nicht „ungefähr“ passen. Wenn die Nennspannung eines Bauteils nicht eindeutig erkennbar ist, wird es vor dem Test nicht angeschlossen.
Wattzahl, Strombelastbarkeit und Sicherheitsspielraum
Die elektrische Last lässt sich aus Streifenlänge und Leistungsaufnahme pro Meter bestimmen. Für die DC-Seite gilt als Grundbeziehung Leistung = Länge × W/m; der zugehörige Strom ergibt sich näherungsweise aus I = P / U.
Gesamtleistung (W) = Streifenlänge (m) × Leistungsaufnahme (W/m)
Laststrom (A) ≈ Gesamtleistung (W) ÷ Systemspannung (V)
- Streifenlänge und Leistungsaufnahme pro Meter aus der Produktspezifikation ermitteln.
- Gesamtleistung berechnen und mit der Dauerleistung des Netzteils vergleichen.
- Den daraus resultierenden Laststrom mit den Freigaben von Netzteil, Controller, Dimmer, Kabeln und Steckverbindern vergleichen.
- Eine vom Hersteller geforderte Reserve bzw. ein Derating für Temperatur und Betriebsbedingungen berücksichtigen; es gibt keinen universellen Prozentwert, der für jedes Netzteil gilt.
Beispiel: 5 m × 10 W/m = 50 W. Auf einer 12-V-DC-Seite entspricht das ungefähr 4,2 A; bei 24 V ungefähr 2,1 A. Die tatsächliche Auswahl des Netzteils richtet sich danach zusätzlich nach dessen Herstellerangaben und der Installationsumgebung.
Geschützte Treiber und sichere Steckdosen
Ein Netzteil oder LED-Treiber ist nur dann ein geeigneter Versorgungspunkt, wenn seine Nennwerte zum System passen und Gehäuse, Kabel, Stecker sowie Belüftung unbeschädigt bleiben. Schutzfunktionen wie Überstrom- oder Kurzschlussschutz sind produktabhängig und dürfen, sofern vorhanden, nicht umgangen werden.
- Nennspannung und Dauerleistung stimmen mit der angeschlossenen LED-Last überein.
- Netzteil und Steckdose sind trocken, frei zugänglich und ohne sichtbare Schäden oder Verfärbung.
- Vorgesehene Lüftungsflächen bleiben frei; das Netzteil liegt nicht unter wärmeisolierenden Materialien.
- Kabel haben keine Schnitte, Quetschungen, spröde Stellen oder freiliegende Leiter.
- Stecker und DC-Verbindungen sitzen fest und werden im normalen Betrieb nicht auffällig warm.
- Ein Schalter bzw. Trennpunkt bleibt erreichbar, damit die Stromversorgung bei einem Warnsignal schnell unterbrochen werden kann.

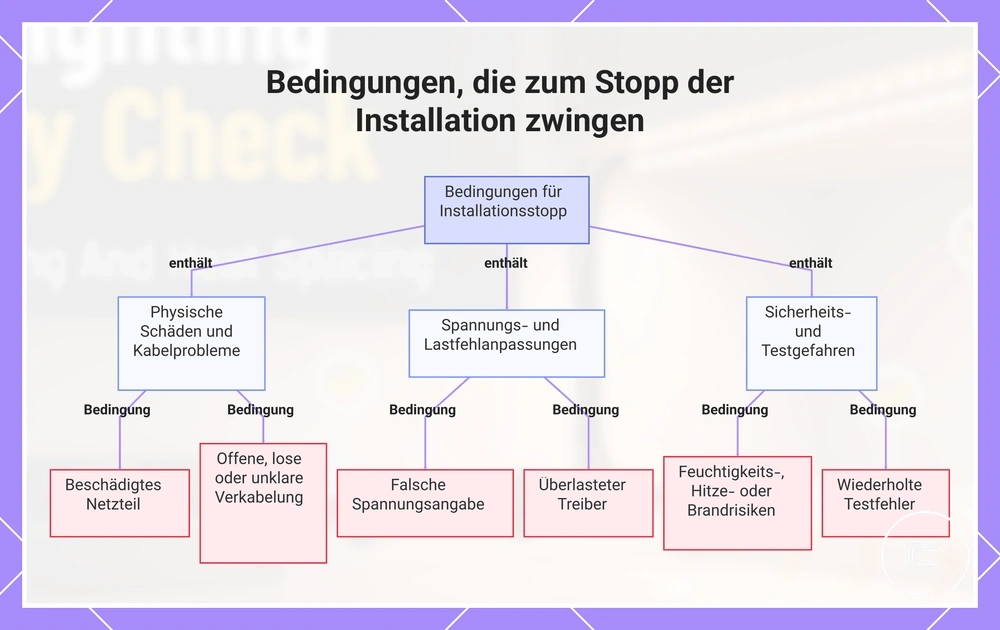

Stopp: Brandgeruch, wiederholtes Auslösen einer Schutzeinrichtung, Brummen zusammen mit instabilem Betrieb, sichtbare Schäden oder ungewöhnliche Überhitzung erfordern Abschalten und Ursachenprüfung. Probleme an der Netzspannungsseite gehören zur Elektrofachkraft.

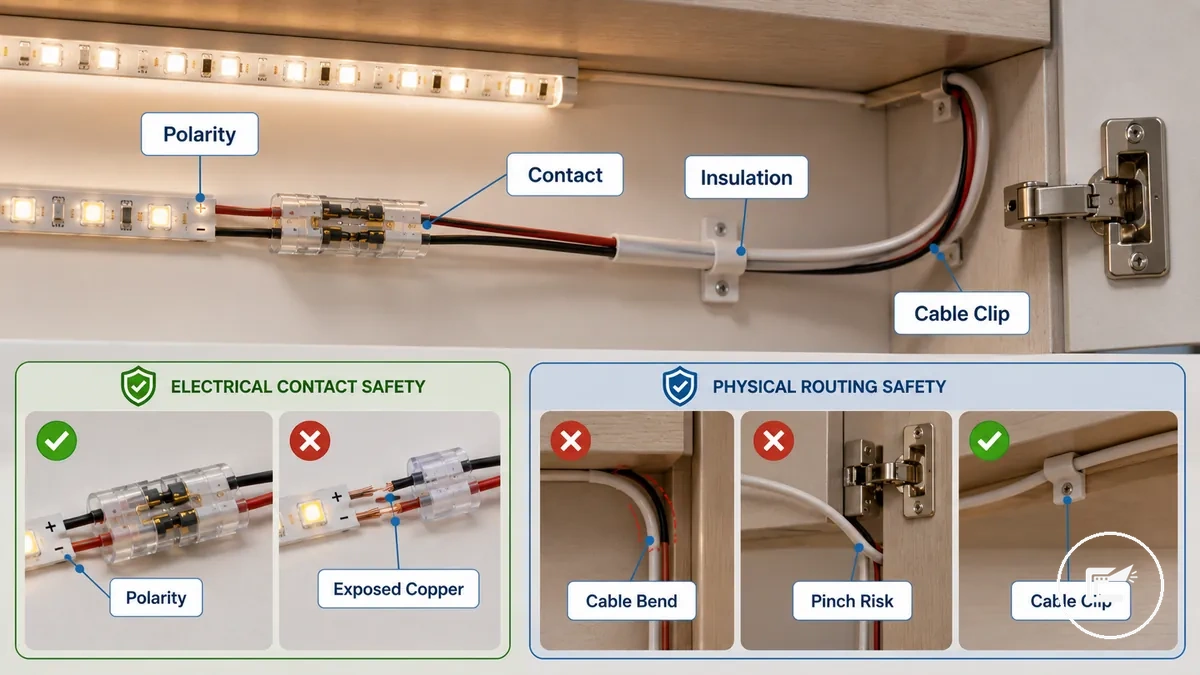

Verkabelungs- und Steckverbinder-Sicherheitsprüfungen
Bei Verkabelung und Steckverbindern sind zwei Beziehungen getrennt zu prüfen: elektrischer Kontakt und mechanischer Kabelschutz. Eine Verbindung kann elektrisch zunächst funktionieren und später trotzdem ausfallen, wenn Zug, wiederholte Bewegung oder Quetschung den Kontakt verändert.
| Prüfpunkt | Elektrischer Sollzustand | Mechanischer Sollzustand |
|---|---|---|
| Polarität | Markierungen und Kontaktbelegung stimmen | Verbindung kann nicht verdreht oder unter Spannung herausgezogen werden |
| Steckverbinder | Voller, stabiler Kontakt ohne Flackern oder Erwärmung | Stecker sitzt ohne Zug am Kabel |
| Isolierung | Leiter vollständig bedeckt; kein blankes Kupfer | Keine Schnitte, Scheuer- oder Quetschstellen |
| Belastbarkeit | Steckverbinder und Kabel sind für den maximalen Strom freigegeben | Querschnitt und Verlegeweg passen zur Kabellänge und Umgebung |
| Zugentlastung | Kontaktstelle bleibt elektrisch stabil | Clips/Halterung nehmen Bewegung auf, nicht der Anschluss |
| Bewegliche Möbelteile | Keine intermittierenden Kontakte | Abstand zu Scharnieren, Schubladen und scharfen Kanten |
Für die praktische Verlegung siehe sichere Verkabelung und Verbindungen. Sobald blanke Leiter, geschmolzene Isolation oder erwärmte Kontakte sichtbar werden, bleibt die Stromversorgung ausgeschaltet.
Kabelquerschnitt, Isolierung und Risiken durch freiliegende Kontakte
Für LED-Niedervoltverkabelung gibt es keinen universellen Kabelquerschnitt. Der erforderliche Querschnitt hängt vom maximalen Strom, der Leitungslänge, dem zulässigen Spannungsfall, der Verlegeart und den Anschlussklemmen ab; maßgeblich sind die Spezifikationen der verwendeten Komponenten.
| Attribut | Sicherer Zustand | Handlung bei Abweichung |
|---|---|---|
| Kabelquerschnitt | Für maximalen Strom, Länge und Verlegebedingungen geeignet | Querschnitt bzw. Leitungsauslegung vor dem Betrieb neu bestimmen |
| Isolierung | Durchgehend intakt, ohne Schnitte, Risse oder Schmelzspuren | Beschädigte Leitung nicht weiterverwenden |
| Freiliegende Kontakte | Keine zugänglichen blanken Leiter oder Kupferflächen | Spannungsfrei halten und korrekt isolieren/ersetzen |
| Steckverbindersitz | Kontakte vollständig erfasst, Polarität eindeutig, keine Erwärmung | Verbindung neu herstellen oder passenden Verbinder verwenden |
Kabelverlegung, Zugentlastung und Quetschstellen
Ein sicherer Kabelweg hält Zug und Bewegung von den elektrischen Kontaktstellen fern. Entscheidend ist nicht nur die Lage bei geöffneter Schranktür, sondern die Bewegung über den vollständigen Weg von Türen und Schubladen.
- Kabel folgen einer stabilen Fläche ohne dauerhafte Zugspannung.
- Clips und Zugentlastungen halten das Kabel, ohne die Isolation einzuschneiden oder stark zu quetschen.
- Ecken werden ohne scharfen Knick und innerhalb der für das Kabel vorgesehenen Biegung geführt.
- Scharnierbereiche bleiben auch bei vollständig geöffneter und geschlossener Tür frei.
- Schubladen können den Kabelweg weder berühren noch einklemmen.
- Scharfe Kanten erhalten Abstand oder einen geeigneten Kantenschutz.
- Verdeckte Zwischenräume werden so geprüft, dass das Kabel bei normaler Nutzung nicht wandert oder eingeklemmt wird.
Ändert sich der Kabelweg nach mehrmaliger Bewegung, ist die Befestigung noch nicht stabil genug für den regulären Betrieb.
Montage- und Luftstromprüfungen unter Schränken
Unter Schränken wirken Montage und Wärmeabgabe direkt zusammen: Eine lose oder verschmutzte Oberfläche kann die Position verändern, während enge Gehäuse und gelagerte Gegenstände den Luftweg einschränken. In Küchen kommen zusätzlich Fett, Dampf und wiederholte Schrankbewegungen als Belastungen hinzu.
| Zustand | Fördert einen stabilen Betrieb | Erfordert Korrektur |
|---|---|---|
| Montagefläche | Sauber, trocken, fest und für Kleber/Profil geeignet | Fettig, feucht, bröckelnd oder beschädigt |
| Temperaturverträglichkeit | Oberfläche und Befestigung sind für die erwartete Betriebstemperatur vorgesehen | Material verformt, verfärbt oder löst sich |
| Profil/Kanal | Stabil befestigt, passender Kontakt zum Streifen, kein unnötiger Druck | Locker, verzogen oder Wärmekontakt unterbrochen |
| Kabelclips | Stützen den Weg ohne Quetschung und begrenzen Bewegung | Kabel hängt durch, wandert oder wird gedrückt |
| Luftweg | Vorgesehene Wärmeabgabe und Belüftung bleiben frei | Abdeckungen oder Gegenstände schließen Wärme ein |
| Nahe Hindernisse | Ausreichender Abstand für normale Nutzung und Wartung | Schrankbeschläge oder gelagerte Gegenstände berühren Leuchte/Kabel |
Blockierter Luftstrom oder instabile Montage werden vor der Nutzung behoben. Allgemeine Platzierungshinweise finden Sie in den Montageschritten.
Aluminiumschienen und Wärmeableitung
Ein Aluminiumprofil kann den LED-Streifen mechanisch schützen und Wärme über eine größere Fläche verteilen. Seine Wirkung hängt jedoch von passender Breite, gutem Kontakt zwischen Streifen und Profil sowie einem freien Wärmeweg zur Umgebung ab; der Diffusor dient vor allem der Lichtverteilung und dem Berührungsschutz und ist kein Ersatz für Wärmeableitung.
| Merkmal | Möglicher Nutzen | Wichtige Grenze |
|---|---|---|
| Aluminiumkörper | Verteilt Wärme und stabilisiert den Streifen | Wirkt nur bei ausreichendem Kontakt und Wärmeabgabe an die Umgebung |
| Profilbreite/-tiefe | Hält Streifen und Diffusor ohne Druck | Zu enge Profile können Kontakt und Montage verschlechtern |
| Diffusor | Schützt die Lichtfläche und glättet die Lichtverteilung | Ist kein Kühlkörper und darf den Wärmeweg nicht unnötig blockieren |
| Befestigung | Verhindert Ablösung und Bewegung | Lockere Profile können Kabel und Kontaktstellen mechanisch belasten |
Klebeflächen, Kabelclips und stabile Platzierung
Haftung und mechanische Unterstützung müssen die Leuchte auch nach Erwärmung und wiederholter Schrankbewegung in ihrer vorgesehenen Lage halten. Kleber allein ist keine ausreichende Sicherheitsannahme, wenn Oberfläche, Temperatur oder Bewegung die Haftung verändern können.
- Oberfläche: vor der Montage sauber, trocken und frei von Fett, Staub oder losen Beschichtungen.
- Haftung: keine Ablösung, Blasen, Risse oder wandernde Streifenabschnitte.
- Clips: stützen Kabel bzw. Profil, ohne Isolation oder Leiter zu quetschen.
- Abstände: so gewählt, dass Kabel und Streifen zwischen den Haltepunkten nicht durchhängen.
- Biegungen: ohne dauerhafte Spannung an Streifen, Leiterbahnen oder Steckverbindern.
- Bewegung: Türen, Schubladen und Vibrationen verändern die Position nach wiederholter Nutzung nicht.
Wenn sich Leuchte, Profil oder Kabel nach dem Test verschieben, wird die mechanische Befestigung vor dem weiteren Betrieb verbessert.

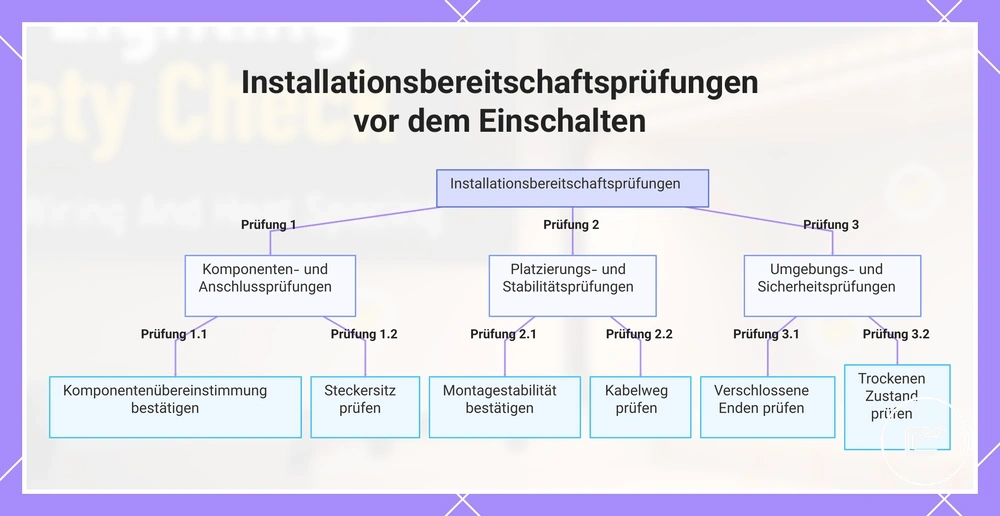

Installationsbereitschaftsprüfungen vor dem Einschalten
Der erste Funktionstest ist erst sinnvoll, nachdem Kompatibilität, Verkabelung, Montage und Umgebung geprüft wurden. Die Bereitschaft ist eine Reihenfolge von Freigaben: Ein ungelöster Punkt beendet die Vorbereitung, statt den Strom als Diagnosewerkzeug zu verwenden.
- Nennspannung und Komponentenübereinstimmung anhand der Kennzeichnungen bestätigen.
- Gesamtlast berechnen und Netzteil sowie angeschlossenes Zubehör gegen deren Dauerfreigaben prüfen.
- Testlayout trocken und spannungsfrei aufbauen; Kabelreichweite, Stecker und Schalterposition prüfen.
- Nur an vorgesehenen Schnittmarken schneiden und offene Leiterflächen fachgerecht schützen.
- Steckverbinder auf Polarität, vollständigen Kontakt und mechanisch festen Sitz prüfen.
- Kabelweg auf Zug, scharfe Biegungen, Scheuer- und Quetschstellen prüfen.
- Streifen, Profil und Kabel mechanisch stabil befestigen.
- Belüftung sowie Abstand zu Feuchtigkeit, Dampf und wärmeblockierenden Gegenständen prüfen.
- Einen gut erreichbaren Ausschaltpunkt für den kontrollierten ersten Test bereithalten.
Freigaberegel: Erst wenn alle Punkte geklärt sind und keine Stoppsignale vorliegen, folgt ein kontrollierter Funktionstest. Treten Flackern, Geruch, ungewöhnliche Wärme oder ein anderer Fehler auf, wird wieder ausgeschaltet und die Ursache spannungsfrei geprüft.

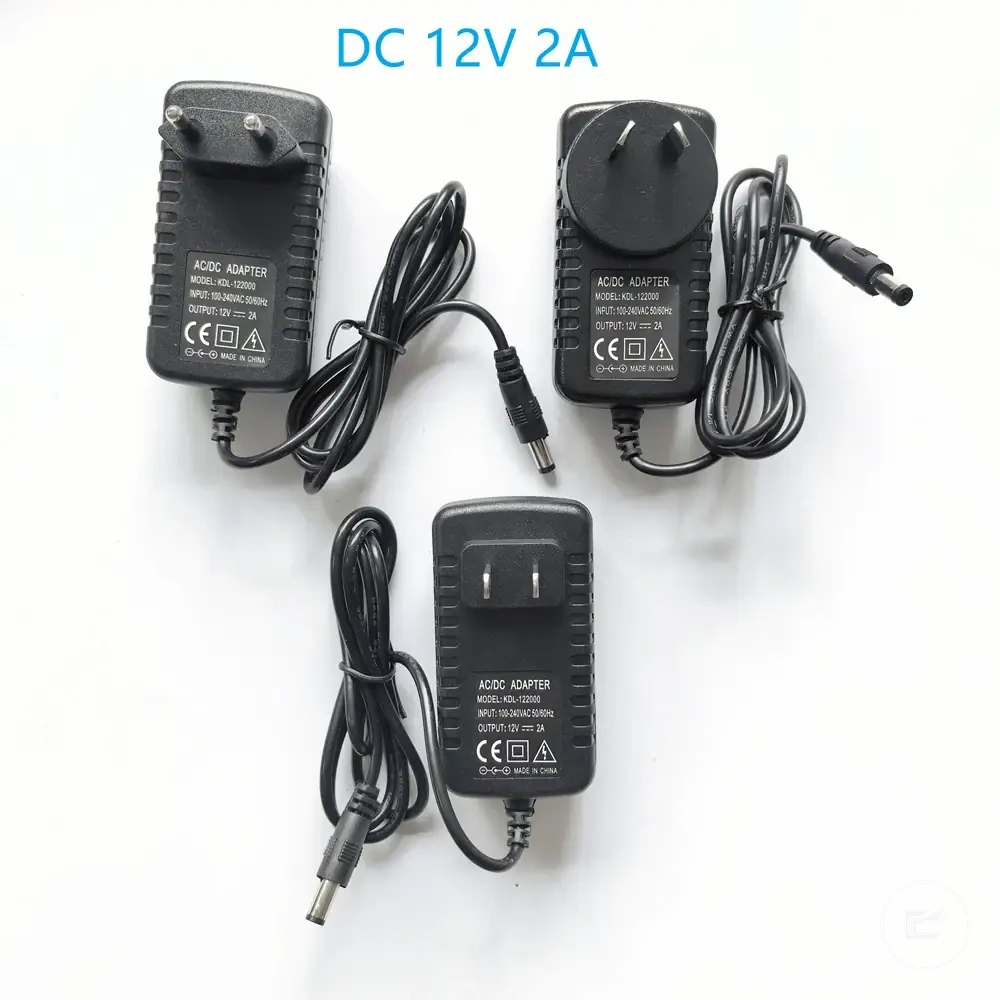

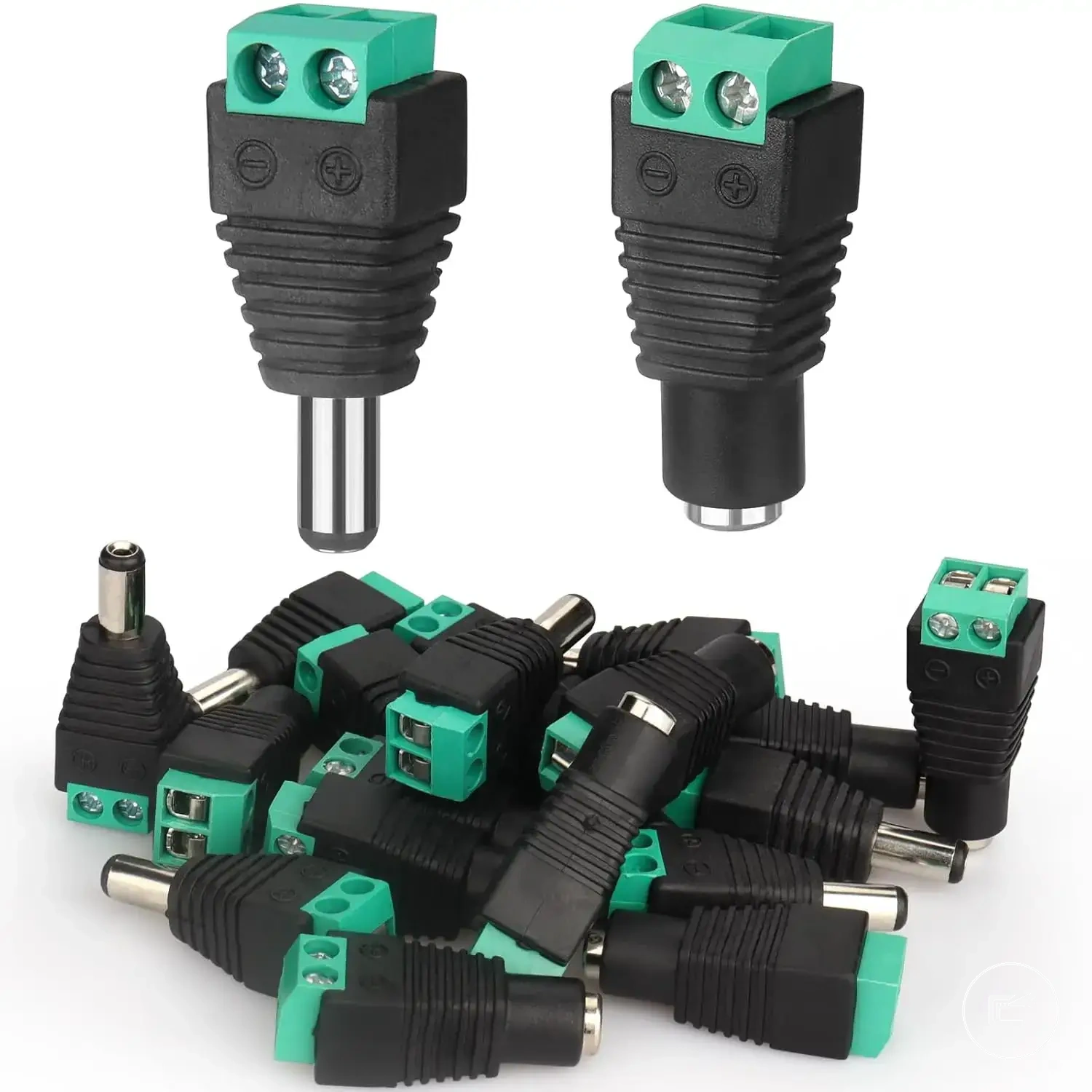

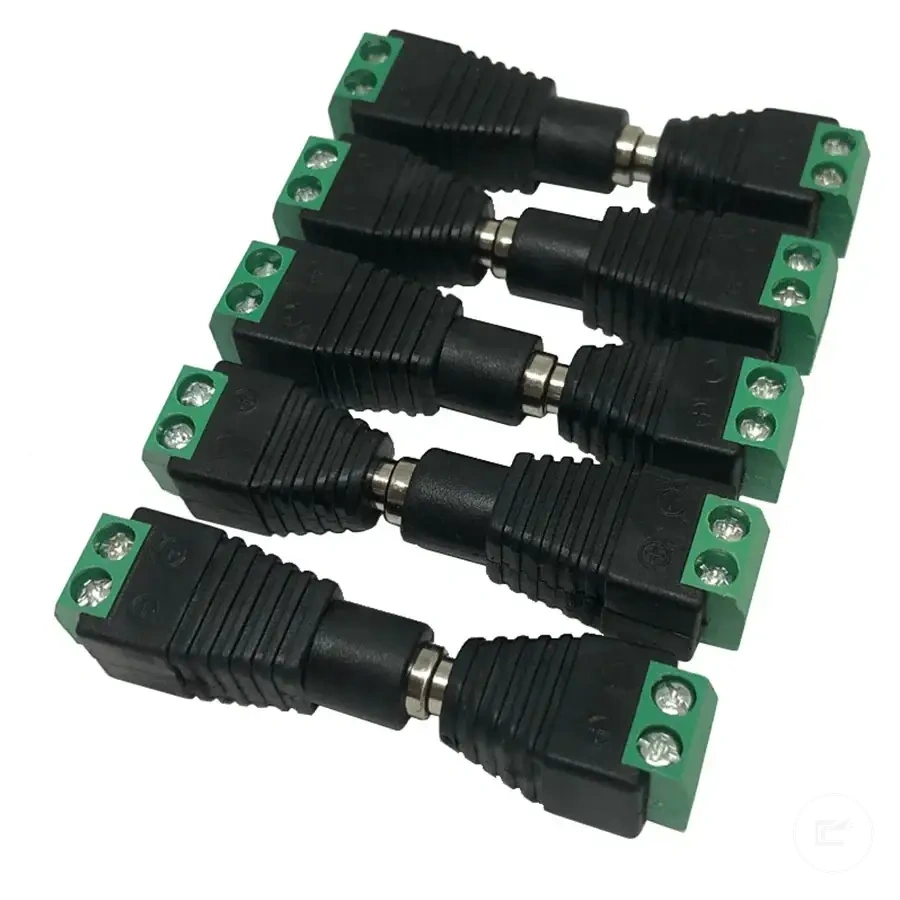

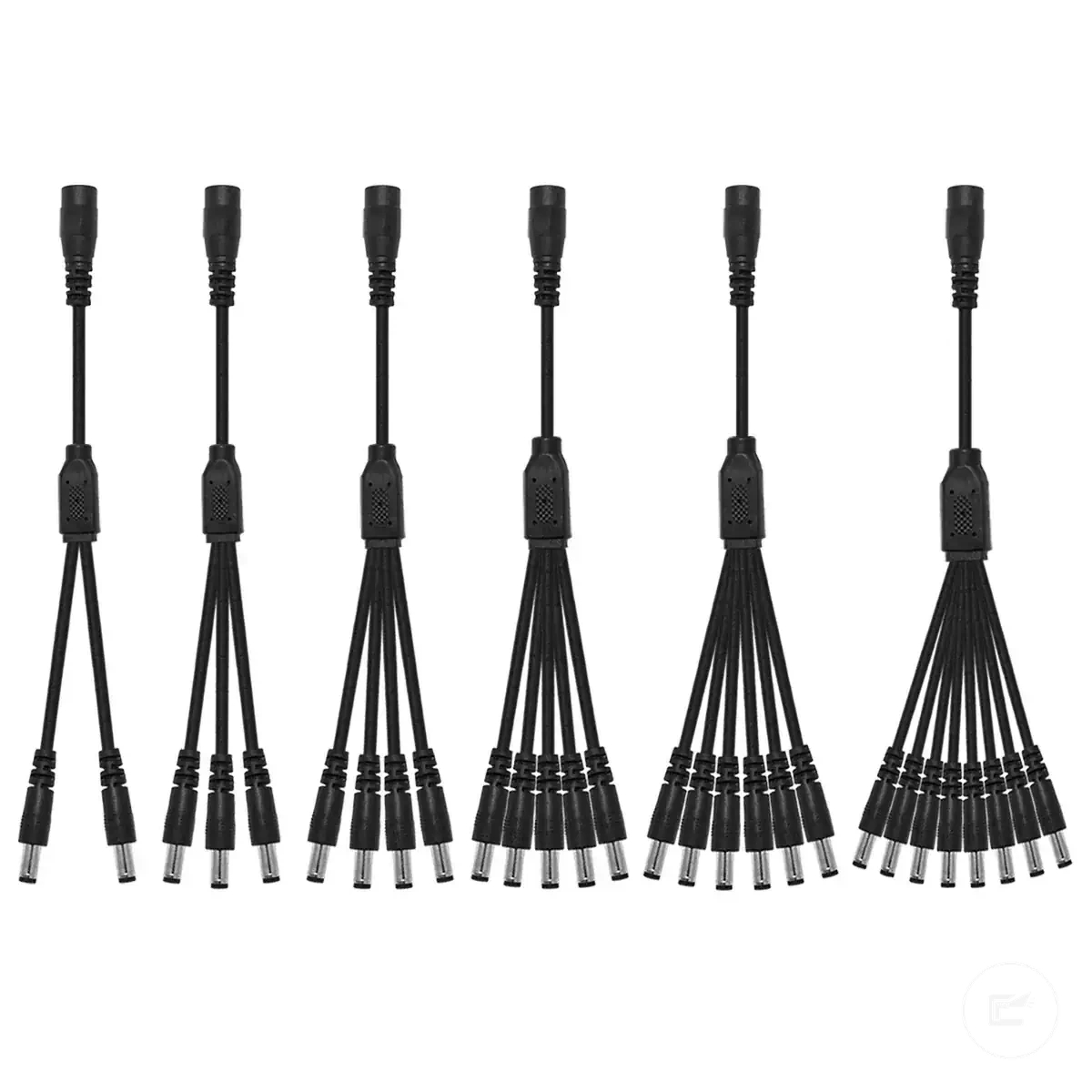

Die vorhandenen Produktbeispiele können passende Bauteiltypen veranschaulichen, ersetzen aber keine Kompatibilitätsprüfung. Ein 12-V-Netzteil gehört nur in ein 12-V-System; prüfen Sie bei jedem Produkt Nennspannung, Strom-/Leistungsfreigabe, Anschlüsse und Umgebungsbedingungen.
Die folgende Abbildung bündelt die Prüfung von Komponente, Platzierung und Umgebung vor dem Einschalten.
Prüfungen der Komponentenkompatibilität und des Testaufbaus
Ein trockener, spannungsfreier Testaufbau prüft die physische Passung, bevor geklebt, verdeckt oder dauerhaft montiert wird. Dabei werden Spannungsfamilie, Kontaktgeometrie, Profilpassung, Kabelreichweite, Biegeweg und Abschaltmöglichkeit gemeinsam betrachtet.
| Komponente/Beziehung | Vor der Montage bestätigen |
|---|---|
| Streifen ↔ Netzteil | Gleiche Nennspannung; Netzteil reicht für die berechnete Last |
| Streifen ↔ Controller/Dimmer | Spannungsbereich und Stromfreigabe passen zur Last |
| Streifen ↔ Steckverbinder | Kontaktzahl, Polarität, Breite und Kontaktlage passen zum Streifen |
| Streifen ↔ Profil/Diffusor | Passt ohne Druck, Falten oder blockierten Kabelausgang |
| Kabel ↔ Möbelweg | Reichweite ohne Zug; keine Quetschung bei Türen/Schubladen |
| Testaufbau ↔ Ausschalten | Schalter bzw. Trennpunkt bleibt während des ersten Tests sofort erreichbar |
Eine 12-V-Installation bleibt in der 12-V-Spannungsfamilie, eine 24-V-Installation in der 24-V-Spannungsfamilie; unklare Kennzeichnungen werden vor dem Test geklärt.
Geschnittene Enden, abgedeckte Abschnitte und ungenutzte Streifenteile
Geschnittene Enden und ungenutzte Streifenstücke bleiben so lange Sicherheitsstellen, wie leitfähige Kontaktflächen zugänglich sind. Offene Kupferpads dürfen weder andere Leiter noch Metallteile oder Feuchtigkeit erreichen; die konkrete Isolier- oder Endkappenlösung muss zur Bauart des Streifens passen.
- Nur an den für den Streifen vorgesehenen Schnittmarken schneiden.
- Schnittkante auf eingerissene Leiterbahnen, lose Beschichtung oder beschädigte Kontaktflächen prüfen.
- Offene Leiterflächen nach dem Anschluss passend isolieren bzw. mit der vorgesehenen Endlösung schützen.
- Polaritätsmarkierungen beim späteren Wiederanschluss eindeutig halten.
- Ungenutzte Fragmente getrennt von unter Spannung stehenden Teilen lagern oder entfernen.
- Keine Feuchtigkeit an Schnittenden, Steckverbindern oder beschädigte Isolation gelangen lassen.
- Bei verkohlten, geschmolzenen, nassen oder mechanisch beschädigten Enden nicht weiterbetreiben.
Sichere Betriebsgrenzen nach der Installation
Nach der Installation bleiben Wärme, Belüftung, Last und mechanischer Zustand veränderliche Betriebsgrößen. Ein System darf nicht allein deshalb weiterlaufen, weil der erste Test funktioniert hat; neue Geräusche, Flackern, Verfärbung, Geruch oder zunehmende Wärme verändern die Betriebsentscheidung.
| Beobachtung | Bewertung | Nächste Handlung |
|---|---|---|
| Stabile Helligkeit, normale Wärme, freie Belüftung | Kein unmittelbares Warnsignal | Innerhalb der Herstellerangaben weiterbetreiben und regelmäßig kontrollieren |
| Belüftung später blockiert | Thermische Randbedingung hat sich verschlechtert | Abdeckung/Gegenstände entfernen und Zustand erneut prüfen |
| Anhaltendes Flackern oder instabiles Dimmen | Möglicher Kontakt-, Last- oder Kompatibilitätsfehler | Abschalten und Verbindungen/Kompatibilität prüfen |
| Verschobene Kabel oder lockere Montage | Mechanischer Schutz ist nicht mehr gegeben | Spannungsfrei neu sichern; Quetschstellen ausschließen |
| Verfärbung, Brandgeruch oder ungewöhnliche Hitze | Akutes Warnsignal | Sofort ausschalten und nicht weiterbetreiben |
| Beschädigte Isolation oder freiliegende Leiter | Elektrischer Unsicherheitszustand | Spannungsfrei halten und beschädigten Teil fachgerecht beheben |
Für wiederkehrende Kontrollen und Reinigung siehe langfristige Pflege.
Produktbeispiele können zeigen, welche Bauteiltypen bei einer späteren Anpassung relevant sein können. Prüfen Sie weiterhin Nennspannung, Strom-/Leistungsfreigabe, Anschlussmaße und Einsatzumgebung; die Karte selbst bestätigt keine Kompatibilität.

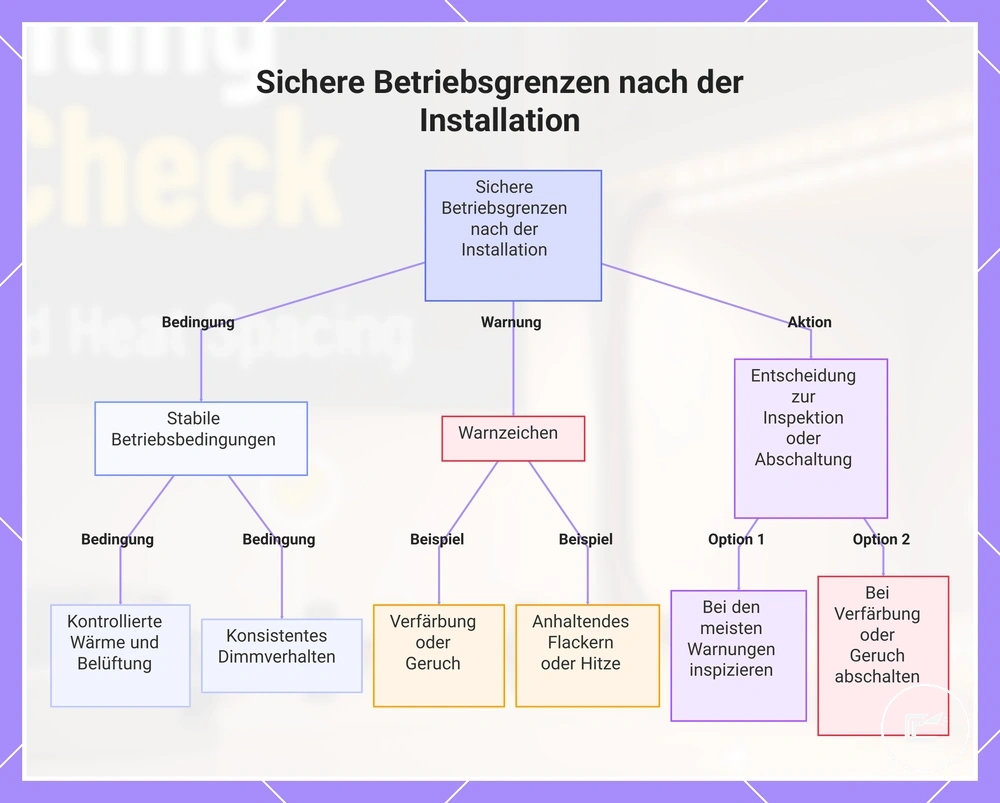

Die folgende Abbildung stellt normalen Betrieb und Warnsignale gegenüber, die eine Inspektion oder Abschaltung auslösen.
LED-Streifen über Nacht oder durchgehend eingeschaltet lassen
Für LED-Streifen gibt es keine universelle sichere Stundenanzahl, die unabhängig von Produkt und Einbau gilt. Über Nacht oder dauerhaft sollten sie nur betrieben werden, wenn Streifen, Netzteil und Steuerung für den vorgesehenen Dauerbetrieb freigegeben sind und Last, Wärmeabgabe, Belüftung sowie Umgebung innerhalb der Herstellerbedingungen bleiben.
- Netzteil und angeschlossene Komponenten sind für den Dauerbetrieb und die tatsächliche Last vorgesehen.
- Nach längerer Laufzeit entwickelt sich keine ungewöhnliche oder zunehmende Wärme an Streifen, Profil, Netzteil oder Steckern.
- Belüftungsöffnungen und der Wärmeweg bleiben auch bei geschlossenen Schranktüren frei.
- Dimmer und Controller arbeiten stabil, ohne anhaltendes Flackern, Brummen oder wiederholte Ausfälle.
- Netzteil, Steckverbinder und offene Enden bleiben trocken und mechanisch geschützt.
- Ein Ausschaltpunkt bleibt zugänglich; bei neuem, warmem oder unklarem Aufbau wird der Betrieb zunächst beobachtet statt unbeaufsichtigt fortgesetzt.
Nicht unbeaufsichtigt weiterbetreiben, wenn Herstellerfreigabe oder thermische Bedingungen unklar sind. Bei Brandgeruch, Überhitzung, Feuchtigkeit oder beschädigter Verkabelung sofort ausschalten.
Frühe Anzeichen von Überhitzung, Verfärbung oder Verschleiß
Ein einzelnes Warnsignal beweist keine bestimmte Fehlerursache. Es zeigt jedoch, dass der Zustand vor der weiteren Nutzung geprüft werden sollte; akute Hitze-, Geruchs- oder Schmelzzeichen erfordern sofortiges Abschalten.
| Warnsignal | Mögliche Bedeutung | Nächste Handlung |
|---|---|---|
| Ungewöhnliche Wärme | Wärmestau, Überlastung oder schlechter Kontakt möglich | Abschalten, Last, Belüftung und Kontaktstellen prüfen |
| Verfärbung | Wiederholte Erwärmung oder Materialbelastung möglich | Stelle spannungsfrei untersuchen; beschädigte Teile nicht weiterverwenden |
| Schmelzender/verformter Kleber oder Kunststoff | Thermische oder mechanische Überbeanspruchung möglich | Sofort abschalten und Ursache klären |
| Anhaltendes Flackern | Kontakt-, Spannungs-, Last- oder Steuerungsproblem möglich | Verbindungen und Kompatibilität spannungsfrei prüfen |
| Brummen mit instabilem Betrieb | Netzteil-/Dimmer- oder Lastproblem möglich | Ausschalten und Nennwerte/Kompatibilität prüfen |
| Spröde oder rissige Isolation | Alterung, Wärme oder mechanische Belastung möglich | Leitung ersetzen bzw. fachgerecht instand setzen |
| Brandgeruch, Rauch oder verkohlte Stellen | Akuter Unsicherheitszustand | Stromversorgung sofort unterbrechen und nicht erneut einschalten |
Wenn Symptome nach einer einfachen Sicht- und Kompatibilitätsprüfung wiederkehren, helfen die Hinweise zu riskanten Anzeichen und Lösungen bei der weiteren Eingrenzung.
Bedingungen, die die Installation stoppen sollten
Die Installation wird gestoppt, sobald ein Zustand die elektrische oder thermische Sicherheit nicht mehr zuverlässig beurteilen lässt. Weiterprobieren ist kein geeigneter Test für falsche Spannung, beschädigte Leiter, Feuchtigkeit oder Überhitzung.
| Stoppauslöser | Warum nicht fortfahren | Nächster Schritt |
|---|---|---|
| Beschädigtes Netzteil, Kabel oder Stecker | Isolation oder Kontakt kann nicht zuverlässig schützen | Spannungsfrei ersetzen bzw. fachgerecht prüfen lassen |
| Falsche oder unklare Nennspannung | Komponenten können außerhalb ihrer Freigabe betrieben werden | Nennwerte klären; erst danach verbinden |
| Last über Freigabe oder Last unbekannt | Überlastung und Erwärmung sind möglich | Last berechnen und passende Freigaben bestätigen |
| Freiliegende Leiter oder lockere Kontakte | Kurzschluss und lokale Erwärmung sind möglich | Spannungsfrei isolieren, neu verbinden oder Bauteil ersetzen |
| Feuchtigkeit an elektrischen Teilen | Kontaktfehler, Korrosion oder Kurzschluss sind möglich | Strom aus; Ursache und geeigneten Feuchtigkeitsschutz klären |
| Brandgeruch, Schmelzspuren oder ungewöhnliche Hitze | Akutes thermisches Warnsignal | Sofort abschalten und nicht erneut testen |
| Unklare Festverdrahtung/Netzspannung | Die Situation liegt außerhalb einer einfachen Niedervolt-Sichtprüfung | Elektrofachkraft hinzuziehen |
| Wiederholter Fehler trotz Korrektur | Ursache ist noch nicht zuverlässig eingegrenzt | Weitere Tests stoppen und systematisch bzw. fachlich prüfen lassen |
Professionelle elektrische Hilfe ist besonders angebracht, wenn Netzverkabelung betroffen ist, verdeckte Leitungen nicht sicher geprüft werden können, Überhitzung wiederkehrt oder Nennwerte nach der Sichtprüfung unklar bleiben.
Die Abbildung fasst physische Schäden, Spannungs-/Lastfehler und Sicherheitsgefahren als Stoppsignale zusammen.
