Kaufcheckliste für LED-Streifen und Schrankbeleuchtung

Eine LED-Streifenlösung ist kaufbereit, wenn der reale Streifenverlauf und die Montage passen, LED-Streifen und Netzteil bzw. Treiber dieselbe Nennspannung verwenden, die Stromversorgung die berechnete Gesamtlast abdeckt und der Controller diese Systemspannung und Last unterstützt. Verbinder, Profil, Steuerung und Sensorik müssen außerdem zur konkreten Schrankumgebung passen; bei ungeklärter elektrischer Kompatibilität oder unsicherer Verdrahtung gilt die Konfiguration noch nicht als kaufbereit.

Die Detailprüfung folgt derselben Reihenfolge: zuerst Einsatz und Set-Umfang, dann Lichtqualität, Stromversorgung, Verbinder und Profile, Steuerung sowie Installation und Sicherheit; der Angebotsvergleich bildet den letzten Schritt.

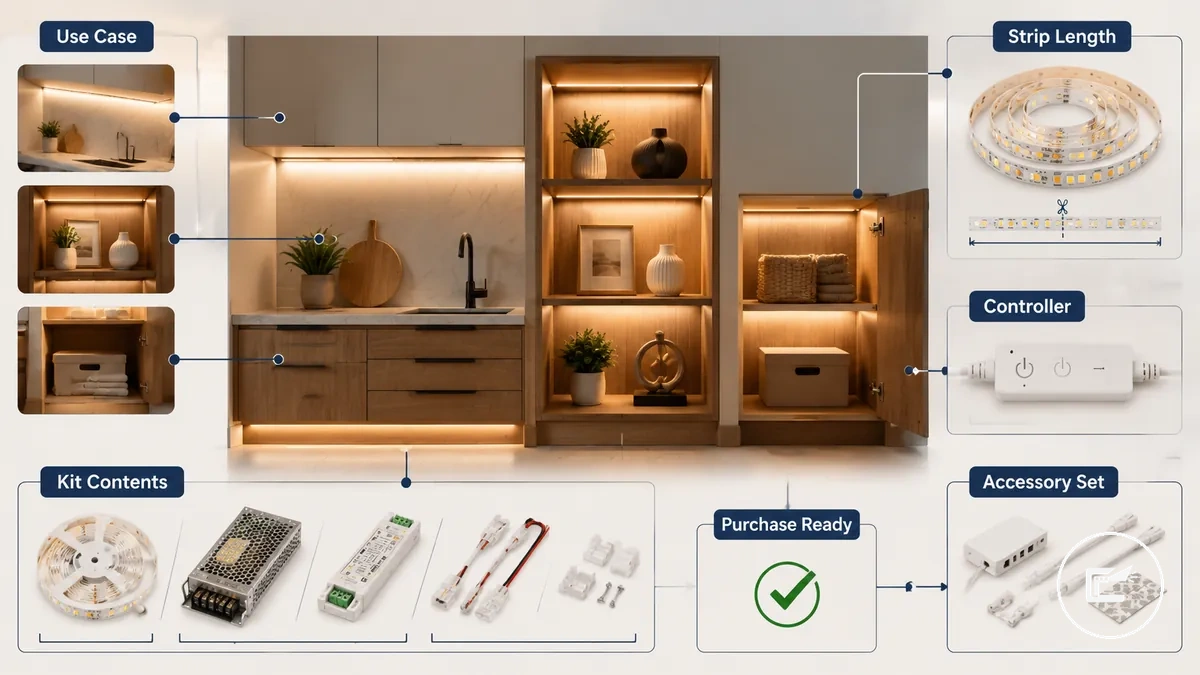

Prüfung von Anwendungsbereich und Set-Umfang

Zubehör für LED-Streifen und Schrankbeleuchtung sollte zuerst zum konkreten Einsatzort passen. Unterbauleuchten in Küchen, Regalen, Vitrinen oder kleinen Stauräumen benötigen je nach Verlauf unterschiedliche Streifenlängen, Stromversorgung, Verbinder und Montagekomponenten.

Ein Schrankbeleuchtungs-Set kann ein vollständiges Beleuchtungsset, ein Teilset oder nur Zubehör enthalten. Vollständig ist ein Set nur in Bezug auf die geplante Konfiguration: Benötigte Netzteile, Verbinder, Controller, Profile oder Montageklammern müssen entweder enthalten oder vorab als separate Teile eingeplant sein.

Die Kaufbereitschaft lässt sich deshalb über drei Beziehungen prüfen: Einsatzort → benötigter Verlauf, Verlauf → benötigte Komponenten und Komponenten → technische Kompatibilität. Ein vollständiger Lieferumfang reduziert Beschaffungsaufwand, ersetzt aber nicht die Prüfung von Spannung, Leistung und Passform.

• Einsatzort: Unterbau, Regal, Vitrine oder Stauraum festlegen und den tatsächlichen Beleuchtungsverlauf bestimmen.
• Länge: Die geplante Streifenlänge mit dem vollständigen Verlauf einschließlich Ecken und Übergängen abgleichen.
• Set-Inhalt: LED-Streifen, Netzteil/Treiber, Controller und erforderliche Verbinder prüfen.
• Steuerung: Sicherstellen, dass enthaltene Controller oder Sensoren zur vorgesehenen Bedienung und zum Streifentyp passen.
• Montage: Profile, Klammern oder Klebemontage passend zur Oberfläche und zum verfügbaren Platz einplanen.
• Fehlende Teile: Separat benötigte Verbinder, Verlängerungen, Profile oder Stromkomponenten vor dem Angebotsvergleich identifizieren.
• Set-Typ: Erst danach als Komplettset, Teilset oder Zubehörset einordnen.

Schrankstandort, Streifenlänge und Abdeckung

Schrankstandort, Streifenlänge und Abdeckung hängen vom tatsächlichen Beleuchtungsverlauf ab. Breite allein reicht nicht, wenn der Streifen Ecken, Tiefenänderungen, Regalböden oder versetzte Montagepunkte folgt.

Messen Sie deshalb jedes Segment des geplanten Verlaufs und addieren Sie die Teilstrecken. Schnittmarken, Eckverbinder und Kabelaustritte werden separat berücksichtigt, weil sie bestimmen, wo der Streifen tatsächlich enden, geteilt oder verbunden werden kann.

• Zu kurz: Ist der geplante Streifen kürzer als der gemessene Verlauf, bleibt ein Abdeckungsbereich unbeleuchtet.
• Zu lang: Überschüssige Länge kann nur dort sinnvoll gekürzt werden, wo der Streifen zulässige Schnittmarken besitzt; andernfalls entsteht unnötiger Verschnitt oder eine ungeeignete Endposition.
• Ecken: Richtungswechsel erfordern eine zulässige Biegung, einen passenden Eckverbinder oder eine kurze Anschlussleitung – abhängig vom Streifenaufbau.
• Vertiefungen: Regale, Blenden und versetzte Flächen können Schattenzonen erzeugen; die Montageposition sollte den gewünschten Beleuchtungsbereich direkt abdecken.
• Mehrteiliger Verlauf: Bei mehreren Segmenten die Längen jedes Abschnitts und die Verbindungswege gemeinsam planen.
• Ungewöhnliche Schrankformen: Den geplanten Streifenweg vor dem Kauf am Möbel markieren, um Lücken, sichtbare Streifen und ungünstige Kabelwege zu erkennen.

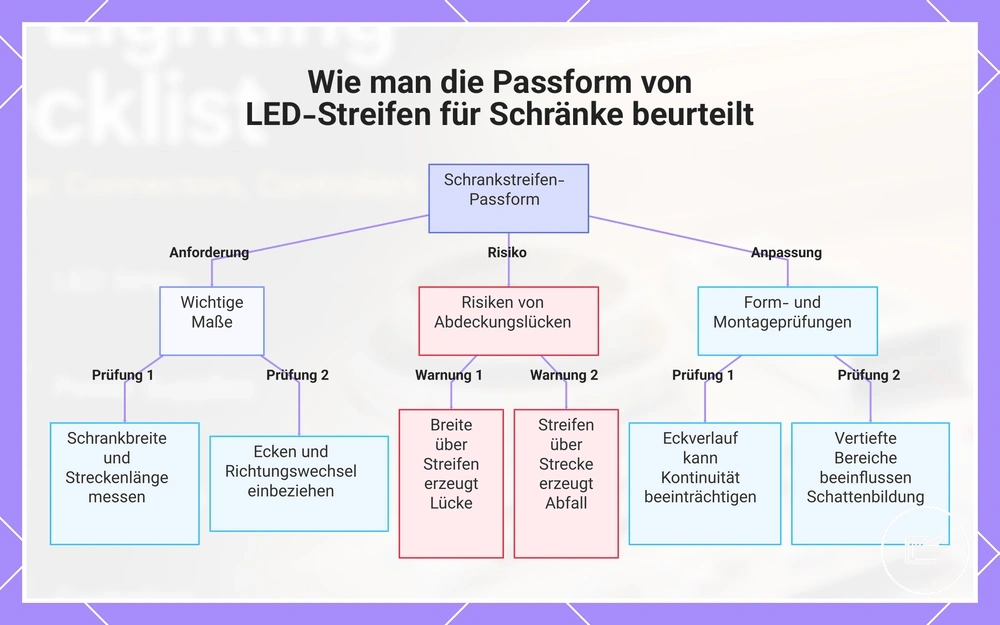

Dieses Diagramm zeigt die wichtigsten Maße, Risiken von Abdeckungslücken und Form- oder Montageprüfungen, die zur Beurteilung der Passform von LED-Streifen für Schränke erforderlich sind.

Komplettset versus separates Zubehörset

Ein Komplettset ist meist praktischer, wenn die geplante Schrankbeleuchtung mit gemeinsam angebotenen Hauptkomponenten aufgebaut werden soll. Ein separates Zubehörset ist flexibler, wenn bereits passende Komponenten vorhanden sind oder Verlauf, Verbinder, Profil oder Steuerung gezielt zusammengestellt werden müssen.

Der entscheidende Unterschied ist daher nicht „mehr Teile“ gegen „weniger Teile“, sondern vorkonfigurierte Bequemlichkeit gegen gezielte Anpassbarkeit. Auch bei einem Komplettset bleiben Spannung, Leistung, Stecker-/Pinbelegung und mechanische Passform prüfpflichtig.

Diese Kriterien helfen, die passende Ausstattung zu wählen, ohne ein Komplettset automatisch als technisch passende Lösung zu behandeln.

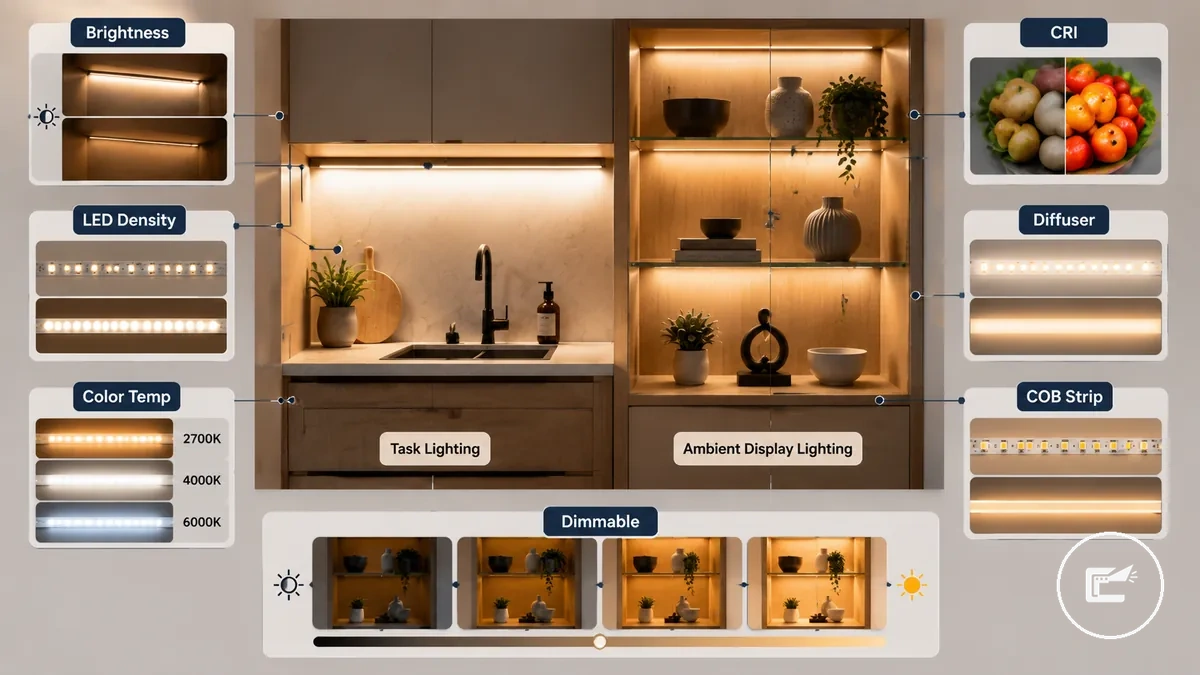

Prüfungen der Lichtausgabe und des Erscheinungsbilds

Die Lichtausgabe sollte danach beurteilt werden, ob die Schrankbeleuchtung als Arbeitslicht, Akzentlicht oder gemischte Beleuchtung dient. Lichtstrom, LED-Dichte, Farbtemperatur, Farbwiedergabe, Montageabstand und Diffusion bestimmen gemeinsam, wie hell, gleichmäßig und natürlich die beleuchtete Fläche wirkt.

Lichtqualität besteht nicht nur aus „hell“ oder „dunkel“. Farbtemperatur und CRI beeinflussen die Farbwahrnehmung, während LED-Dichte, COB-Bauweise, Montagewinkel und Diffusor die Gleichmäßigkeit und sichtbare Lichtpunkte beeinflussen. Die Kriterien für Lichtqualität lassen sich deshalb am besten gemeinsam bewerten.

Für Arbeitsbeleuchtung ist ausreichender Lichtstrom am Nutzbereich wichtiger; für Akzent- oder Vitrinenbeleuchtung können gleichmäßige Lichtverteilung, geringe Blendung und Dimmfähigkeit stärker gewichtet werden. Der Einsatzzweck bestimmt damit, welches Lichtmerkmal Priorität hat.

Helligkeit, LED-Dichte und Anforderungen an Arbeitsbeleuchtung

Für Arbeitsbeleuchtung zählen nicht nur die nominellen Lumen, sondern Lichtstrom am Nutzbereich, Montageabstand, Schranktiefe und Gleichmäßigkeit. Ein höherer Wert auf dem Datenblatt kompensiert eine ungünstige Montageposition nicht automatisch.

Der Lichtstrom wird in Lumen (lm) angegeben. Die LED-Dichte beschreibt dagegen die Anzahl der LEDs pro Längeneinheit; eine höhere Dichte kann sichtbare Abstände zwischen einzelnen Lichtpunkten verkleinern. Montagehöhe, Blenden, reflektierende Oberflächen und Diffusoren verändern, wie gleichmäßig das Licht am Schrank oder auf der Arbeitsfläche ankommt.

• Größerer Abstand: Mit zunehmendem Abstand verteilt sich das Licht über eine größere Fläche; für denselben Helligkeitseindruck am Nutzbereich kann deshalb mehr Lichtstrom erforderlich sein.
• Niedrige LED-Dichte: Größere Abstände zwischen Lichtpunkten können auf hellen oder reflektierenden Flächen deutlicher als Hotspots sichtbar werden.
• Tiefe Schränke: Blenden, Regalböden oder weit hinten liegende Flächen können Schattenzonen erzeugen; Montageposition und Lichtstrom gemeinsam prüfen.
• Arbeitslicht: Lumenangaben immer im Zusammenhang mit Streifenlänge, Montageabstand und beleuchteter Fläche bewerten, nicht isoliert.
• Gleichmäßigkeit: Höhere LED-Dichte, COB-Bauweise oder ein geeigneter Diffusor können eine gleichmäßigere Lichtlinie unterstützen; der konkrete Effekt hängt vom Abstand und Profil ab.

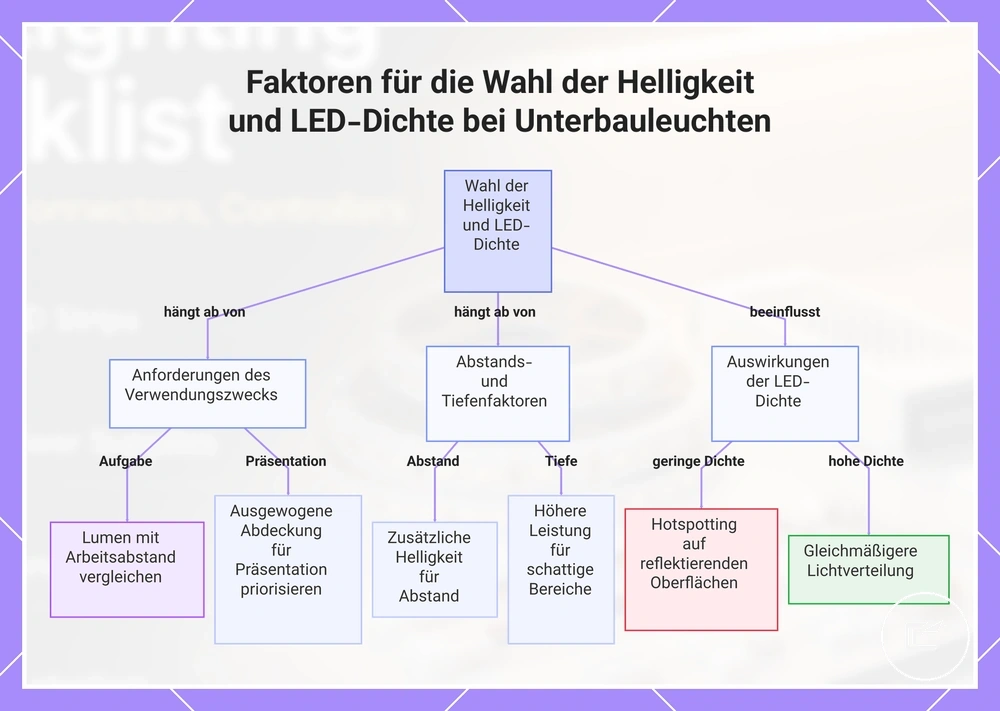

Die Grafik zeigt, wie Verwendungszweck, Abstand zur Arbeitsplatte, Schranktiefe und LED-Dichte die passende Lichtleistung und Lichtverteilung für Unterbaustreifen beeinflussen.

Farbtemperatur, CRI und Lichtqualität der Schrankbeleuchtung

Farbtemperatur und CRI beschreiben unterschiedliche Eigenschaften: Kelvin (K) beschreibt die Lichtfarbe, während der CRI die Farbwiedergabe bewertet. Beide Werte sollten zur Schrankoberfläche und zur Aufgabe passen.

Als praktische Orientierung werden Warmweiß häufig etwa 2700–3000 K, Neutralweiß etwa 3500–4000 K und Kaltweiß häufig ab etwa 5000 K angeboten; Produktbezeichnungen und Grenzwerte können je nach Hersteller variieren. Ein CRI von 90 oder höher gilt allgemein als hohe Farbwiedergabe und ist besonders hilfreich, wenn Farben von Lebensmitteln, Arbeitsflächen oder Materialien natürlich erscheinen sollen.

Für eine Küchenarbeitsfläche ist Neutralweiß häufig ein sinnvoller Ausgangspunkt; für eine wärmere Wohnwirkung kann Warmweiß besser passen. Der konkrete Kelvinwert bleibt eine Gestaltungsentscheidung, während ein höherer CRI die Farbwiedergabe verbessert.

COB-Streifen, Diffusion und Kontrolle sichtbarer Dioden

Sichtbare LED-Punkte werden vor allem durch Streifenaufbau, LED-Dichte, Abstand zum Diffusor sowie Betrachtungs- und Montagewinkel bestimmt. COB, Diffusor und verdeckte Montage lösen unterschiedliche Teile desselben Problems: Lichtquellen enger verteilen, Licht streuen oder die direkte Sicht auf den Streifen begrenzen.

Ein COB-Streifen kann bereits ohne tiefes Profil homogener wirken, während ein Standardstreifen durch ein ausreichend passendes Profil und einen Diffusor optisch geglättet werden kann. Direkt sichtbare Montage an einer Schrankkante erhöht dagegen die Wahrscheinlichkeit, dass einzelne Lichtpunkte oder Reflexe auffallen.

Prüfungen der Stromversorgung und Spannung

Bei der Stromversorgung müssen drei Werte zusammenpassen: Systemspannung, elektrische Last und Controller-Nennwerte. Bei Konstantspannungs-LED-Streifen muss die Ausgangsspannung des Netzteils zur Nennspannung des Streifens passen; der Controller muss diese Spannung und die erwartete Last unterstützen.

Ein 12-V-Streifen wird mit einer passenden 12-V-Stromversorgung betrieben, ein 24-V-Streifen mit einer passenden 24-V-Stromversorgung. Zusätzlich müssen Netzteil und Controller für die Gesamtleistung bzw. den daraus resultierenden Strom dimensioniert sein. Spannungsübereinstimmung allein bestätigt noch keine vollständige Kompatibilität. Die Kompatibilitätscheckliste hilft, diese Nennwerte zusammen mit Verbindern und Steuerung zu prüfen.

• Systemspannung: Nennspannung von LED-Streifen und Netzteilausgang abgleichen; der Controller muss diese Spannung unterstützen.
• Leistungsaufnahme: Watt pro Meter des Streifens mit der tatsächlich installierten Länge multiplizieren.
• Netzteilkapazität: Die errechnete Gesamtlast muss innerhalb der Nennleistung des Netzteils/Treibers liegen; Herstellerangaben zur Reserve beachten.
• Controller-Last: Maximal zulässige Gesamt- oder Kanalbelastung des Controllers mit der geplanten Streifenlast vergleichen.
• Polarität und Anschlüsse: Niederspannungsanschlüsse, Stecker und Polarität müssen zum System passen.
• Dimmung: Controller, Netzteil/Treiber und Streifen müssen die vorgesehene Dimm- bzw. Steuerungsmethode unterstützen.
• Stromversorgungsart: Prüfen, ob Steckernetzteil, vorhandener Niederspannungsanschluss oder fest verdrahtete Lösung zur Einbausituation passt.

Die Stromversorgungsart beeinflusst Installation und Wartbarkeit. Steckernetzteile lassen sich meist einfacher austauschen und prüfen; fest verdrahtete Lösungen bringen zusätzliche Anforderungen an Installation und Zugänglichkeit mit sich. Die Optionen für die Stromversorgung sollten deshalb erst nach Spannung und Last verglichen werden.

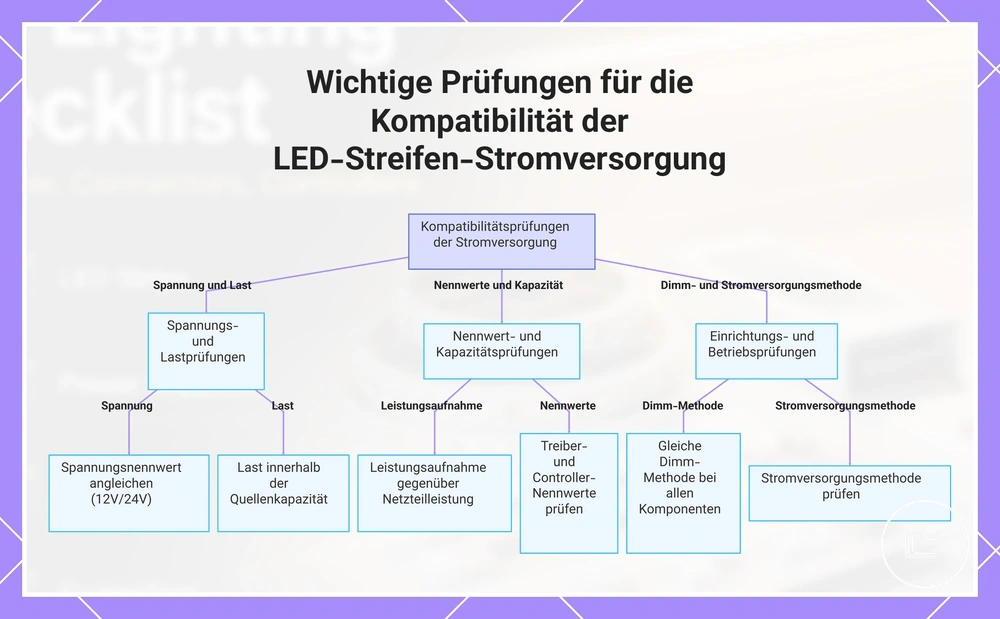

Dieses Diagramm fasst die wesentlichen Kompatibilitätsprüfungen für LED-Streifen-Netzteile in den Kategorien Spannung/Last, Nennwerte/Kapazität und Dimm-/Stromversorgungsmethode zusammen.

12-V- oder 24-V-Streifen und Netzteil-/Treiberabstimmung

Bei Konstantspannungs-LED-Streifen muss die Nennspannung von Streifen und Netzteilausgang übereinstimmen. Ein für mehrere Spannungen freigegebener Controller ist nur dann passend, wenn die konkrete Systemspannung innerhalb seines angegebenen Bereichs liegt.

12 V und 24 V sind keine austauschbaren Etiketten. Für dieselbe elektrische Leistung gilt I = P / U; bei 24 V fließt daher ungefähr halb so viel Strom wie bei 12 V. Das kann bei längeren Leitungs- oder Streckenabschnitten Spannungsverluste verringern, ersetzt aber nicht die Prüfung von Leiterquerschnitt, Streifenlänge und Herstellergrenzen.

• Streifenspannung: Die Nennspannung des LED-Streifens ablesen; sie legt die benötigte Ausgangsspannung des Netzteils fest.
• Netzteilausgang: Die Ausgangsspannung muss zur Nennspannung des Streifens passen.
• Controller-Nennwert: Der Controller muss die gewählte Systemspannung und die erwartete Last unterstützen.
• Verlängerungen: Bei längeren Leitungswegen neben der Spannung auch Strom, Leitungsquerschnitt, Anschlüsse und möglichen Spannungsabfall berücksichtigen.

Leistungsreserve und Wahl der Stromversorgungsart

Die benötigte Netzteilleistung ergibt sich aus der Leistungsaufnahme des Streifens und der tatsächlich installierten Länge. Gesamtlast (W) = W/m × installierte Meter. Bei mehreren Streifenabschnitten werden die Leistungen der gleichzeitig betriebenen Abschnitte addiert.

Netzteil und Controller müssen oberhalb bzw. innerhalb ihrer zulässigen Lastgrenzen betrieben werden. Eine Reserve über der errechneten Dauerlast ist sinnvoll, doch die konkrete Dimensionierung sollte den Herstellerangaben für Netzteil, Controller und Streifen folgen, statt einen universellen Prozentwert anzunehmen.

• Leistungsaufnahme des Streifens: Den angegebenen Wert in W/m als Berechnungsgrundlage verwenden.
• Installierte Gesamtlänge: Nur die tatsächlich gleichzeitig betriebenen Streifenabschnitte in die Lastberechnung einbeziehen.
• Netzteilkapazität: Die Nennleistung muss die errechnete Last innerhalb der Herstellerbedingungen abdecken.
• Controller-Last: Gesamt- und gegebenenfalls Kanalgrenzen des Controllers mit der geplanten Last vergleichen.
• Reserve: Wenn die berechnete Dauerlast nahe an einer Nennwertgrenze liegt, eine größere Kapazität oder eine andere Aufteilung prüfen statt an der Grenze zu planen.

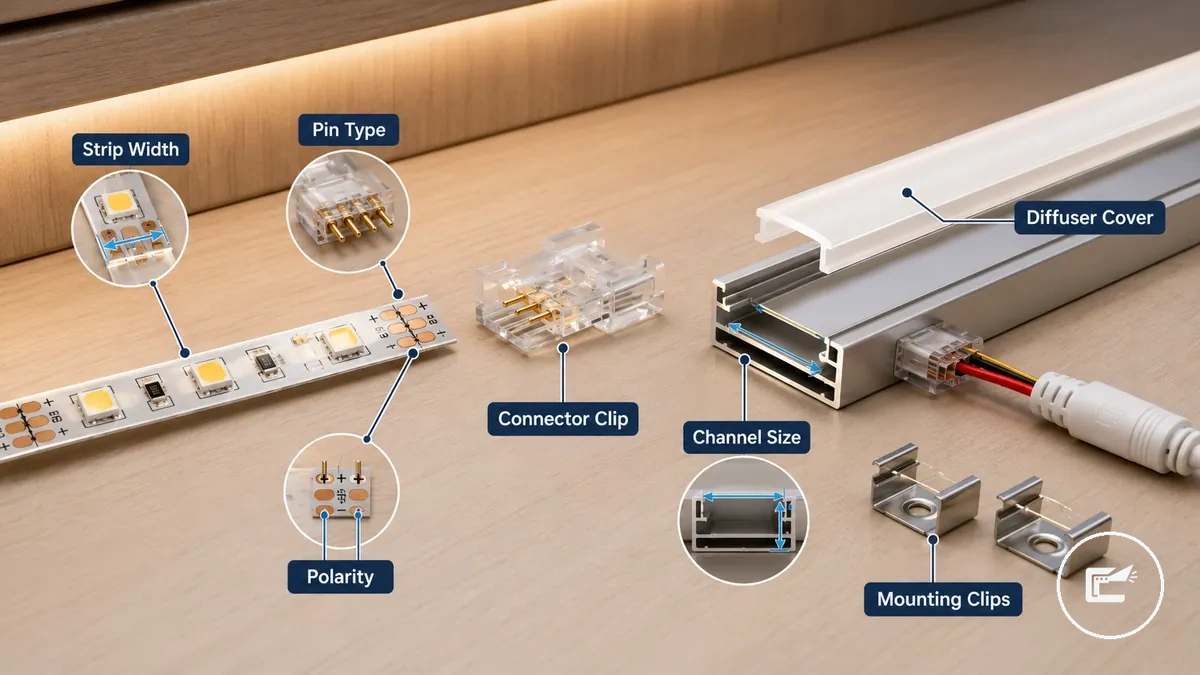

Prüfung der Passform von Verbindern und Kanälen

Verbinder und Aluminiumprofile sind nur dann passend, wenn ihre mechanischen und elektrischen Schnittstellen zum gewählten LED-Streifen passen. Entscheidend sind Streifenbreite, Kontakt-/Pinbelegung, Polarität, Profilinnenbreite, Diffusorform, Kabelweg und Montagebedingungen.

Bei Verbindern müssen Kontaktflächen und elektrische Belegung zusammenpassen. Gerade, Eck- oder Verlängerungsverbinder lösen unterschiedliche Verlegungsaufgaben, doch keiner davon ist allein wegen seiner Form kompatibel; Breite, Kontaktpad-Anordnung, Pinzahl und Polarität müssen zum Streifen passen.

Bei Aluminiumprofilen ist die Beziehung mechanisch: Der Streifen muss in die Innenbreite des Profils passen, der Diffusor zum Profil gehören und die Montageklammern müssen das Profil auf der vorgesehenen Schrankoberfläche halten können. Eine falsche Größenanpassung beeinträchtigt Montage, Anschlusszugang und Lichtbild.

Streifenbreite, Pin-Typ und Verbinderweg

Ein lötfreier Verbinder oder Eckverbinder ist nur passend, wenn Streifenbreite, Kontaktpad-Anordnung, Pinzahl bzw. Kanalbelegung und Polarität mit dem Streifen übereinstimmen. Das äußere Erscheinungsbild des Steckers reicht als Kompatibilitätsmerkmal nicht aus.

Für die Pinzahl gibt es keinen universellen Wert für alle LED-Streifen: einfarbige, CCT-, RGB-, RGBW- und adressierbare Streifen können unterschiedliche Kontaktanordnungen verwenden. Der konkrete Streifenaufdruck oder die Herstellerbelegung ist daher die maßgebliche Vergleichsgrundlage; bei Ecken kommt zusätzlich die mechanische Richtung des Verbinders hinzu.

• Streifenbreite: Die Innenbreite der Verbinderklemme muss zur tatsächlichen Leiterplattenbreite des Streifens passen.
• Pin-/Kanalbelegung: Anzahl und Funktion der Kontakte müssen mit den Kontaktpads des Streifens übereinstimmen.
• Kontaktpads: Die Metallflächen des Streifens müssen vollständig auf den Kontakten des Verbinders liegen können.
• Polarität: Plus/Minus bzw. Kanalmarkierungen müssen in derselben Reihenfolge verbunden werden.
• Eckverlauf: Bei Richtungswechseln zusätzlich prüfen, ob Verbinderform und Einbaurichtung zur Ecke passen.
• Verlängerung: Anschlussenden und Belegung des Verlängerungskabels müssen mit dem verwendeten Verbindersystem übereinstimmen.

Passform von Aluminiumkanal, Diffusor und Montagezubehör

Soll der LED-Streifen in einem Aluminiumprofil sitzen, müssen Profilinnenmaß, Streifenbreite, Diffusor, Klammern und Montagefläche zusammenpassen. Das Profil beeinflusst gleichzeitig die mechanische Befestigung, die Sicht auf die LEDs und die Wärmeverteilung.

Die Innenbreite des Profils muss den Streifen und gegebenenfalls dessen Anschlussstellen aufnehmen. Ein Diffusor ist profilgebunden und sollte zum ausgewählten Profil gehören. Bei Klebemontage ist eine saubere, trockene und fettfreie Oberfläche eine grundlegende Voraussetzung; strukturierte, staubige, sehr warme oder schlecht haftende Flächen können zusätzliche Klammern oder ein Profil sinnvoll machen.

• Profilinnenbreite: Mit der tatsächlichen Streifenbreite und dem Platzbedarf von Anschlussstellen vergleichen.
• Diffusor: Nur eine Abdeckung verwenden, die für das konkrete Profil vorgesehen ist und den gewünschten Streueffekt bietet.
• Montage: Klammern, Schrauben oder Klebemethode an Material, Zugänglichkeit und Belastung der Schrankoberfläche anpassen.
• Oberfläche: Für Klebemontage sauber, trocken und fettfrei vorbereiten; bei problematischen Oberflächen eine mechanische Befestigung prüfen.
• Wärmeabfuhr: Ein Aluminiumprofil kann Wärme verteilen, ersetzt aber weder ausreichende Dimensionierung noch Belüftung und garantiert keine bestimmte Betriebstemperatur.

Prüfung der Steuerungsfunktionen

Die passende Steuerung richtet sich danach, wie die Schrankbeleuchtung im Alltag ausgelöst und geregelt werden soll. Dimmer, Fernbedienung, Smart-Controller, einfacher Schalter oder Bewegungsmelder sind nur dann sinnvoll, wenn sie technisch zum LED-System und funktional zum Nutzungsmuster passen.

Manuelle Schalter minimieren Komplexität, Dimmer verändern die Helligkeit, Fern- oder App-Steuerungen erleichtern den Zugriff und Sensoren automatisieren das Schalten. Der zusätzliche Komfort ist nur dann ein Vorteil, wenn Controller, Stromversorgung und gewünschte Steuerungsmethode kompatibel sind.

Controller-Kompatibilität kommt vor Komfortfunktion. Erst wenn Spannung, Last, Kanalbelegung und Steuerungsart zum Streifen passen, sollte entschieden werden, ob Timer, App-Steuerung, Fernbedienung oder Sensor im konkreten Schrank einen praktischen Mehrwert bietet.

Dimmer, Fernbedienungen, Smart-Steuerungen und Bewegungsmelder

Die Steuerungsart sollte das gewünschte Bedienverhalten direkt abbilden: Helligkeit regeln, aus der Ferne schalten, automatisieren oder auf Bewegung reagieren. Erst danach wird geprüft, welcher Controller diese Funktion mit dem gewählten Streifen technisch unterstützt.

Zusatzfunktionen sind kein Qualitätsmerkmal für sich. Eine einfache Schaltung kann die bessere Wahl sein, wenn der Schrank leicht erreichbar ist; Sensor- oder Smart-Funktionen sind sinnvoller, wenn sie einen konkreten Bedienungsbedarf lösen.

• Dimmer: Geeignet, wenn die Helligkeit an Aufgabe oder Tageszeit angepasst werden soll; Dimm-Methode und Controller-Kompatibilität prüfen.
• Fernbedienung: Sinnvoll, wenn die Schaltstelle schwer erreichbar ist oder Bedienung aus Distanz gewünscht wird; Empfänger und Reichweitenbedingungen prüfen.
• Smart-Steuerung: Geeignet bei gewünschter App-, Zeitplan- oder Smart-Home-Steuerung; erforderliches Protokoll und Controller-Unterstützung mit dem konkreten System abgleichen.
• Bewegungs- oder Türsensor: Geeignet für freihändiges bzw. automatisches Schalten; Sensortyp, Erfassungsweg und Abschaltverhalten an den Schrank anpassen.

Sensorreichweite, Abschaltautomatik und Schrankeinsatz

Bei einem Bewegungs- oder Türsensor sind Erfassungsweg, Platzierung und Abschaltlogik wichtiger als ein pauschaler Reichweitenwert. Herstellerangaben zur Reichweite gelten unter bestimmten Bedingungen und müssen mit Türbewegung, Regalgeometrie und tatsächlicher Zugriffsrichtung zusammenpassen.

Ein Sensor kann zu früh, zu spät oder gar nicht auslösen, wenn Türen, gelagerte Gegenstände oder Montagewinkel den Erfassungsweg verändern. Die Abschaltautomatik sollte außerdem zum typischen Zugriffszeitraum passen, damit das Licht nicht während der Nutzung ausgeht oder unnötig lange eingeschaltet bleibt.

• Erfassungsreichweite: Herstellerangabe mit der tatsächlichen Distanz zwischen Sensor und auslösender Bewegung bzw. Tür abgleichen.
• Erfassungswinkel: Sensor so planen, dass die typische Eintritts- oder Öffnungsrichtung innerhalb des Erfassungsbereichs liegt.
• Abschaltautomatik: Prüfen, ob die einstellbare oder festgelegte Abschaltzeit zur normalen Nutzung des Schranks passt.
• Hindernisse: Türen, Regalböden und gelagerte Gegenstände berücksichtigen, die den Erfassungsweg blockieren oder Fehlauslösungen verursachen können.
• Stromversorgung und Controller: Sensor nur einsetzen, wenn Anschlussart, Spannung und Schaltfunktion mit dem Beleuchtungssystem kompatibel sind.
• Lichtreaktion: Vor der endgültigen Montage prüfen, ob Ein- und Ausschalten an der vorgesehenen Sensorposition zuverlässig dem tatsächlichen Schrankzugriff folgen.

Prüfung der Installations- und Sicherheitsbereitschaft

Installationsbereit ist ein LED-Streifen-Set erst, wenn Streifenverlauf, Montageart, Kabelweg und Stromzugang zur tatsächlichen Schrankgeometrie passen. Eine optisch passende Leuchte kann ungeeignet sein, wenn Schnittmarken, Anschlussstellen oder Befestigung in der vorhandenen Einbausituation nicht praktikabel sind.

Für die Montage sind vor allem zulässige Schnittmarken, Ecken, Kabelaustritt, Profil-/Klammerbefestigung und die Haftfähigkeit der Oberfläche zu prüfen. Kabel sollten ohne Quetschung oder unnötige Zugbelastung geführt werden und Netzteil bzw. Controller zugänglich bleiben, wenn Wartung oder Austausch vorgesehen ist.

Für die Sicherheit kommen Last, Wärmeabfuhr, Belüftung und Anschlussart hinzu. Wenn Hitzestau, beschädigungsgefährdete Leitungen oder Arbeiten an Netzspannung zu erwarten sind, sind die Sicherheitschecks wichtiger als eine schnelle Kaufentscheidung. Arbeiten an Netzspannung sollten fachgerecht und bei Bedarf durch eine qualifizierte Elektrofachkraft ausgeführt werden.

Checkliste für die Installationsbereitschaft:

• Passform – Schnittmarken: Prüfen, ob der Streifen an zulässigen Stellen auf die benötigten Segmentlängen gebracht werden kann.
• Passform – Verlegung: Kabelweg, Ecken und Kabelaustritt so planen, dass keine Leitungen gequetscht, stark geknickt oder unnötig sichtbar geführt werden müssen.
• Passform – Befestigung: Kleber, Klammern oder Profil an Material, Oberfläche und Einbaulage anpassen.
• Sicherheit – Stromzugang: Stromversorgung und Anschlussstellen zugänglich und vor mechanischer Belastung geschützt planen.
• Sicherheit – Wärme: Geschlossene Bereiche, Profilwahl und Luftzirkulation auf möglichen Hitzestau prüfen.
• Sicherheit – Last: Netzteil und Controller müssen die berechnete Dauerlast innerhalb ihrer Nennwerte tragen können.

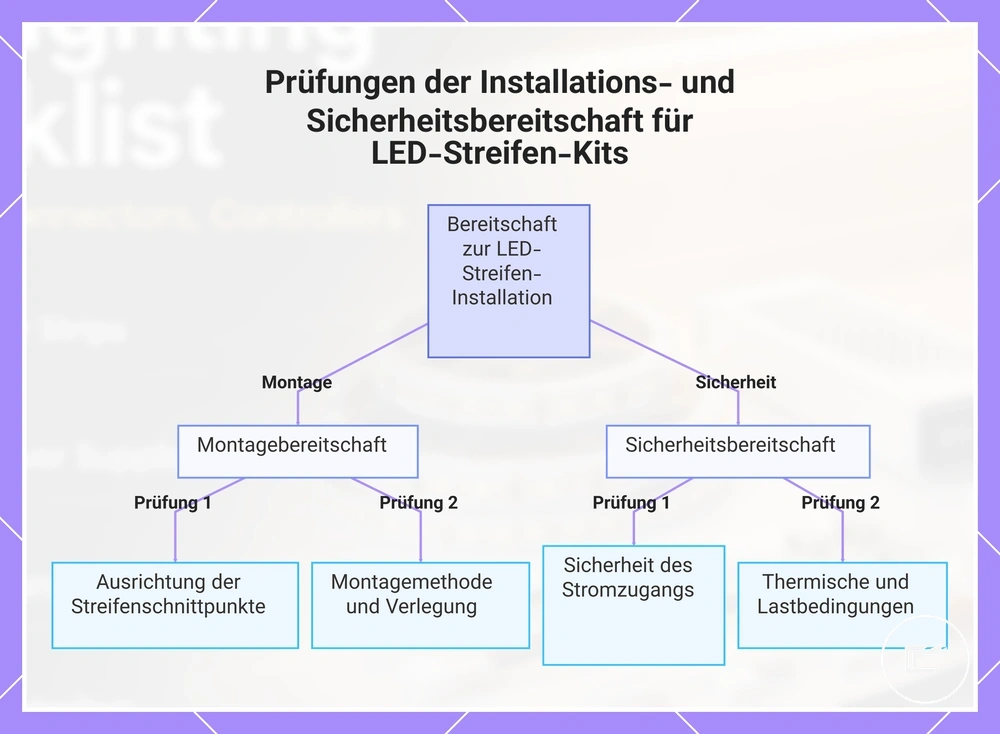

Die Grafik trennt die Prüfung bewusst in mechanische Installationspassform und elektrische bzw. thermische Sicherheitsbedingungen; beide müssen vor der endgültigen Auswahl zusammenpassen.

Schnittmarken, Verlegung, Klebstoff, Klammern und Kabelverstecken

Eine saubere Verlegung beginnt mit den zulässigen Schnittmarken und dem vollständigen Kabelweg. Streifenlänge, Eckverlauf, Verbinder, Kabelaustritte und Schrankgeometrie müssen gemeinsam geplant werden, damit die Beleuchtung ohne ungünstige Restlängen oder sichtbare Anschlusswege montiert werden kann.

Die Montagemethode richtet sich nach Oberfläche und Zugänglichkeit: Eine selbstklebende Rückseite benötigt eine saubere, trockene und fettfreie Fläche; Klammern oder ein Profil sind sinnvoll, wenn dauerhafte mechanische Fixierung oder eine definierte Führung wichtiger ist. Kabelclips können Leitungen entlang von Kanten sichern, dürfen sie aber nicht quetschen.

• Schnittmarken: Vor dem Kürzen prüfen, an welchen markierten Stellen der konkrete Streifen getrennt werden darf.
• Ecken: Biegeradius bzw. zulässige Biegung und gegebenenfalls passende Eckverbinder oder Anschlussleitungen einplanen.
• Kabelclips: Kabel so fixieren, dass sie nicht gequetscht, scharf geknickt oder an beweglichen Teilen belastet werden.
• Klebemontage: Oberfläche sauber, trocken und fettfrei vorbereiten und die Eignung des Klebers für Material und Temperaturbedingungen prüfen.
• Profil/Kanal: Nutzen, wenn eine gerade Führung, mechanische Fixierung oder Diffusion benötigt wird; Profilabmessungen müssen zum Streifen passen.
• Kabelaustritt: Den Weg zur Stromversorgung so wählen, dass Stecker und Leitungen erreichbar bleiben und nicht unnötig in Sicht- oder Bewegungsbereiche ragen.

Wärme, Last und Sicherheit der Schrankoberfläche

Wärme entsteht im LED-Streifen und in der Stromversorgung; problematisch wird sie vor allem, wenn hohe elektrische Last, schlechte Wärmeabfuhr und eingeschränkte Belüftung zusammenkommen. Deshalb sind Netzteilkapazität, Montagefläche, Profil und Luftzirkulation als gemeinsames System zu betrachten.

Ein Aluminiumprofil kann Wärme vom Streifen verteilen und zugleich die Montage stabilisieren, ist aber keine Garantie gegen Überhitzung. Beschädigte, gequetschte oder stark beanspruchte Kabel sowie schlecht haftende Montageflächen sind eigenständige Gründe, die Verlegung zu ändern, bevor das System dauerhaft betrieben wird.

Vorsichts-Checkliste:

• Netzteil-/Treiberkapazität: Die berechnete Dauerlast innerhalb der Nennleistung halten und Herstellerangaben zur Reserve beachten.
• Belüftung: In geschlossenen Schränken Luftzirkulation und Wärmestau rund um Streifen, Controller und Netzteil berücksichtigen.
• Schrankoberfläche: Bei unzuverlässiger Klebehaftung Klammern, Schrauben oder ein geeignetes Profil als mechanische Befestigung prüfen.
• Kabelzustand: Gequetschte, beschädigte oder unter Zug stehende Leitungen vor dem Betrieb ersetzen bzw. neu verlegen.
• Wärmeverteilung: Profil und Montageposition so wählen, dass Wärme nicht unnötig in einem kleinen geschlossenen Bereich konzentriert wird.

Abschließende Prüfung von Angebot und Kaufentscheidung

Ein Angebot ist erst dann kaufbereit, wenn es die bereits geprüften Muss-Kriterien für Passform, Spannung, Last, Verbinder, Steuerung, Montage und Sicherheit erfüllt. Preis oder Funktionsumfang sollten keine ungeklärte technische Fehlanpassung überstimmen.

Beginnen Sie die Angebotsprüfung mit dem tatsächlichen Lieferumfang und den technischen Angaben. Fehlende Verbinder, Stromkomponenten, Controller, Profile oder Montageelemente können die geplante Konfiguration verändern; Garantie-, Rückgabe- und andere anbieterspezifische Bedingungen sollten beim konkreten Angebot separat geprüft werden.

Abschließende Checkliste:

• Enthaltene Teile: Lieferumfang gegen die zuvor erstellte Komponentenliste abgleichen und fehlendes Zubehör ausdrücklich identifizieren.
• Kompatibilitätsangaben: Nennspannung, Leistungs-/Lastgrenzen, Anschlüsse, Pin-/Kanalbelegung und unterstützte Steuerungsmethode anhand der Produktangaben prüfen.
• Garantie und Support: Nur die beim konkreten Anbieter angegebenen Bedingungen als gültig behandeln.
• Rückgabebedingungen: Fristen, Voraussetzungen und Zuständigkeit beim konkreten Angebot lesen; diese Angaben können sich zwischen Anbietern unterscheiden.
• Preisvergleich: Erst Angebote vergleichen, die dieselben technischen Muss-Kriterien erfüllen; ein günstigeres inkompatibles Angebot ist keine gleichwertige Alternative.

Wenn mehrere technisch passende Angebote übrig bleiben, können Sie Beleuchtungsarten vergleichen. Eine andere Leuchtenart kann sinnvoller sein, wenn der LED-Streifen wegen Schrankgeometrie, Stromzugang, Sensorik oder Montage dauerhaft Kompromisse erfordert.

Fortfahren, wenn die Muss-Kriterien bestätigt sind und nur noch Anbieter- oder Komfortmerkmale verglichen werden. Zur Konfiguration zurückkehren, wenn Spannung, Last, Anschluss, Lieferumfang oder Installationsbedingungen unklar sind; eine andere Beleuchtungsart prüfen, wenn die Schrankumgebung grundsätzlich schlecht zum Streifenaufbau passt.

Damit bleibt die Reihenfolge eindeutig: technische und mechanische Eignung zuerst, Licht- und Bedienkomfort danach, kommerzieller Vergleich zuletzt. Diese Trennung reduziert das Risiko, ein attraktives Angebot mit einer tatsächlich passenden Beleuchtungslösung zu verwechseln.

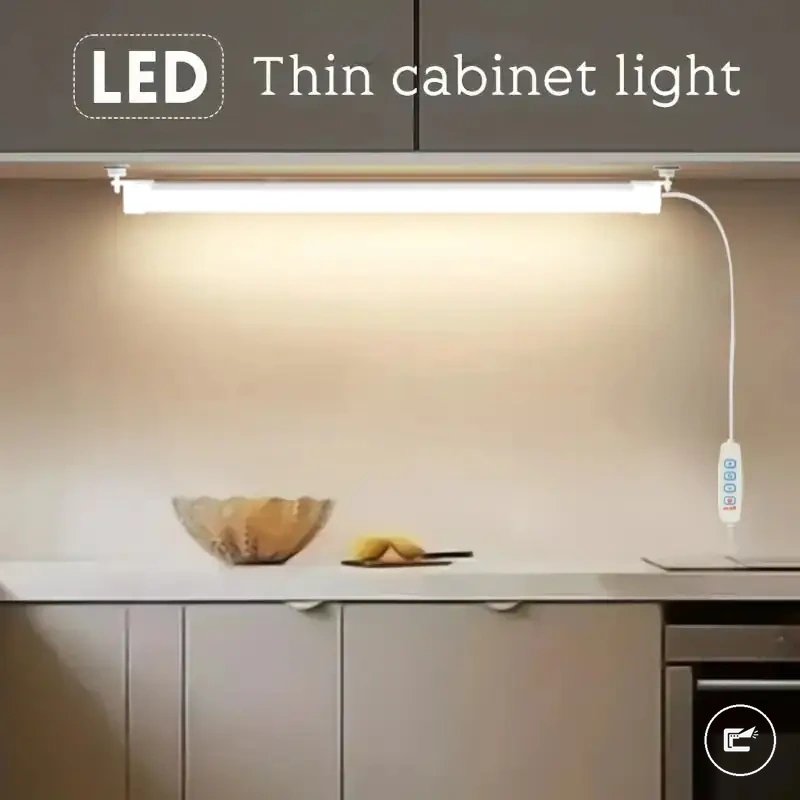

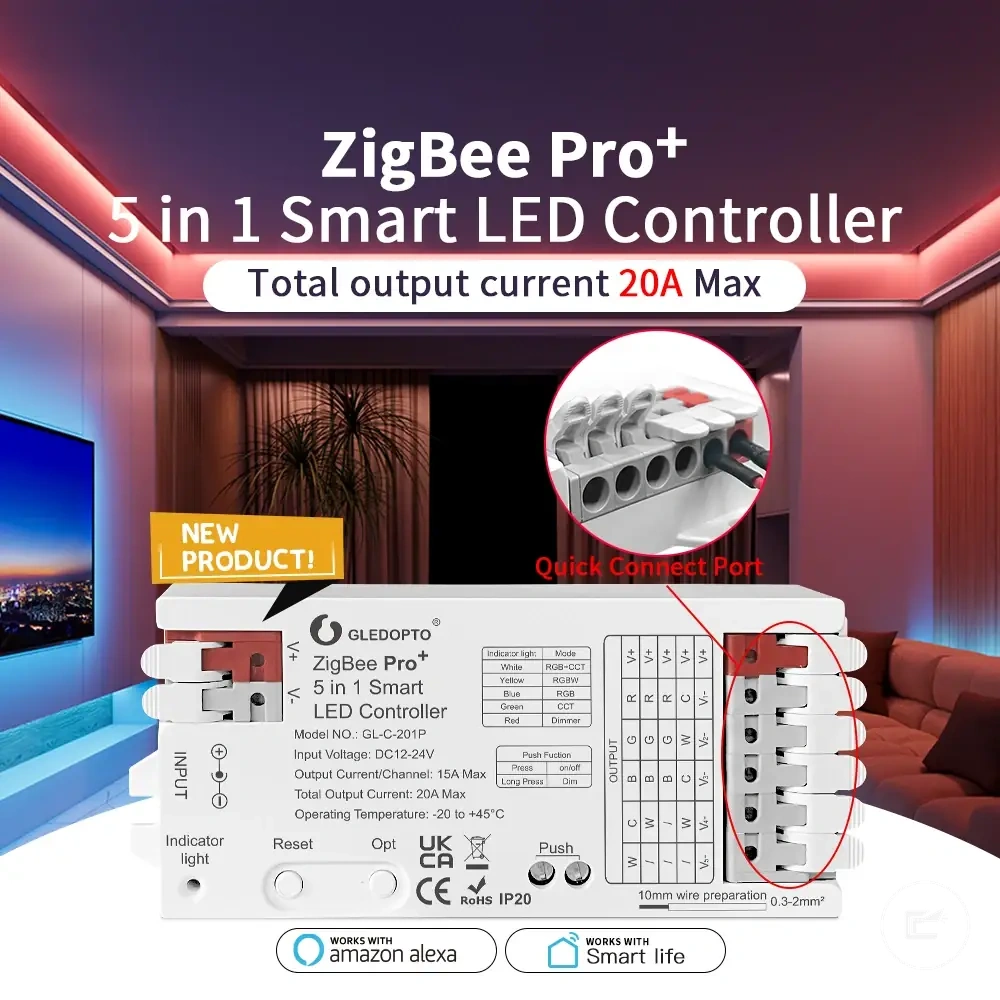

Die folgenden bestehenden Produktbeispiele zeigen unterschiedliche Lösungsprofile. Nutzen Sie sie erst nach dem Kompatibilitätscheck zum Vergleich und prüfen Sie am jeweiligen Zielangebot die aktuellen Produkt- und Anbieterangaben.

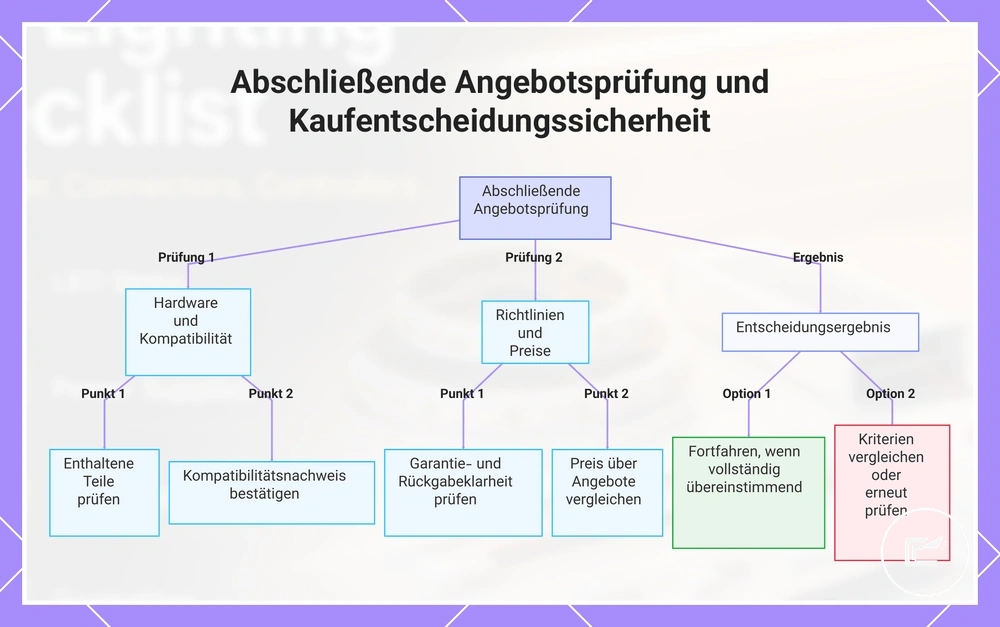

Die Grafik fasst die beiden Abschlussfragen zusammen: Erfüllt die Lösung die technischen und praktischen Muss-Kriterien? Und falls ja: Welches passende Angebot bzw. welche Beleuchtungsart erfüllt die verbleibenden Präferenzen am besten?
